GSM/GPS komunikační modul UŽIVATELSKÝ NÁVOD

Transkript

1 GSM/GPS komunikační modul UŽIVATELSKÝ NÁVOD v02 eurosat

2 OBSAH Ovládání a nastavení Změna bezpečnostního kódu..03 Zadání telefonních čísel Zapnutí a vypnutí komunikačního modulu Ovládání výstupů Informace o stavu komunikačního modulu Odposlech interiéru vozidla (mikrofon) Test Informace o výpadku napájení Informace o poklesu napájecího napětí Signalizační LED Tísňové tlačítko Přepínač soukromá/služební jízda Identifikace řidiče DALLAS čip Bluetooth Tovární nastavení Základní technické charakteristiky Aplikace Kniha jízd..08 SMS příkazy přehled v02 eurosat

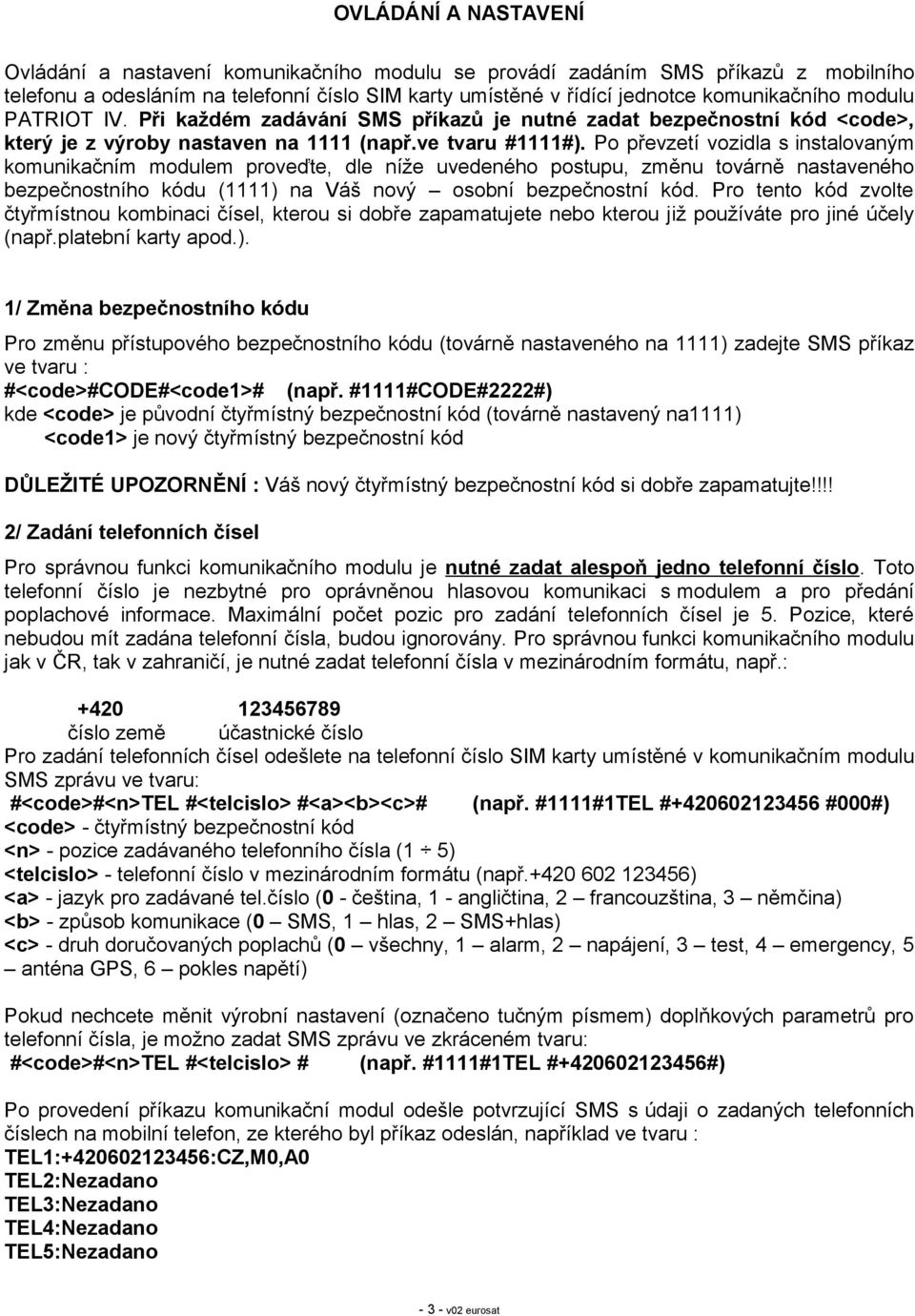

3 OVLÁDÁNÍ A NASTAVENÍ Ovládání a nastavení komunikačního modulu se provádí zadáním SMS příkazů z mobilního telefonu a odesláním na telefonní číslo SIM karty umístěné v řídící jednotce komunikačního modulu PATRIOT IV. Při každém zadávání SMS příkazů je nutné zadat bezpečnostní kód <code>, který je z výroby nastaven na 1111 (např.ve tvaru #1111#). Po převzetí vozidla s instalovaným komunikačním modulem proveďte, dle níže uvedeného postupu, změnu továrně nastaveného bezpečnostního kódu (1111) na Váš nový osobní bezpečnostní kód. Pro tento kód zvolte čtyřmístnou kombinaci čísel, kterou si dobře zapamatujete nebo kterou již používáte pro jiné účely (např.platební karty apod.). 1/ Změna bezpečnostního kódu Pro změnu přístupového bezpečnostního kódu (továrně nastaveného na 1111) zadejte SMS příkaz ve tvaru : #<code>#code#<code1># (např. #1111#CODE#2222#) kde <code> je původní čtyřmístný bezpečnostní kód (továrně nastavený na1111) <code1> je nový čtyřmístný bezpečnostní kód DŮLEŽITÉ UPOZORNĚNÍ : Váš nový čtyřmístný bezpečnostní kód si dobře zapamatujte!!!! 2/ Zadání telefonních čísel Pro správnou funkci komunikačního modulu je nutné zadat alespoň jedno telefonní číslo. Toto telefonní číslo je nezbytné pro oprávněnou hlasovou komunikaci s modulem a pro předání poplachové informace. Maximální počet pozic pro zadání telefonních čísel je 5. Pozice, které nebudou mít zadána telefonní čísla, budou ignorovány. Pro správnou funkci komunikačního modulu jak v ČR, tak v zahraničí, je nutné zadat telefonní čísla v mezinárodním formátu, např.: číslo země účastnické číslo Pro zadání telefonních čísel odešlete na telefonní číslo SIM karty umístěné v komunikačním modulu SMS zprávu ve tvaru: #<code>#<n>tel #<telcislo> #<a><b><c># (např. #1111#1TEL # #000#) <code> - čtyřmístný bezpečnostní kód <n> - pozice zadávaného telefonního čísla (1 5) <telcislo> - telefonní číslo v mezinárodním formátu (např ) <a> - jazyk pro zadávané tel.číslo (0 - čeština, 1 - angličtina, 2 francouzština, 3 němčina) <b> - způsob komunikace (0 SMS, 1 hlas, 2 SMS+hlas) <c> - druh doručovaných poplachů (0 všechny, 1 alarm, 2 napájení, 3 test, 4 emergency, 5 anténa GPS, 6 pokles napětí) Pokud nechcete měnit výrobní nastavení (označeno tučným písmem) doplňkových parametrů pro telefonní čísla, je možno zadat SMS zprávu ve zkráceném tvaru: #<code>#<n>tel #<telcislo> # (např. #1111#1TEL # #) Po provedení příkazu komunikační modul odešle potvrzující SMS s údaji o zadaných telefonních číslech na mobilní telefon, ze kterého byl příkaz odeslán, například ve tvaru : TEL1: :CZ,M0,A0 TEL2:Nezadano TEL3:Nezadano TEL4:Nezadano TEL5:Nezadano v02 eurosat

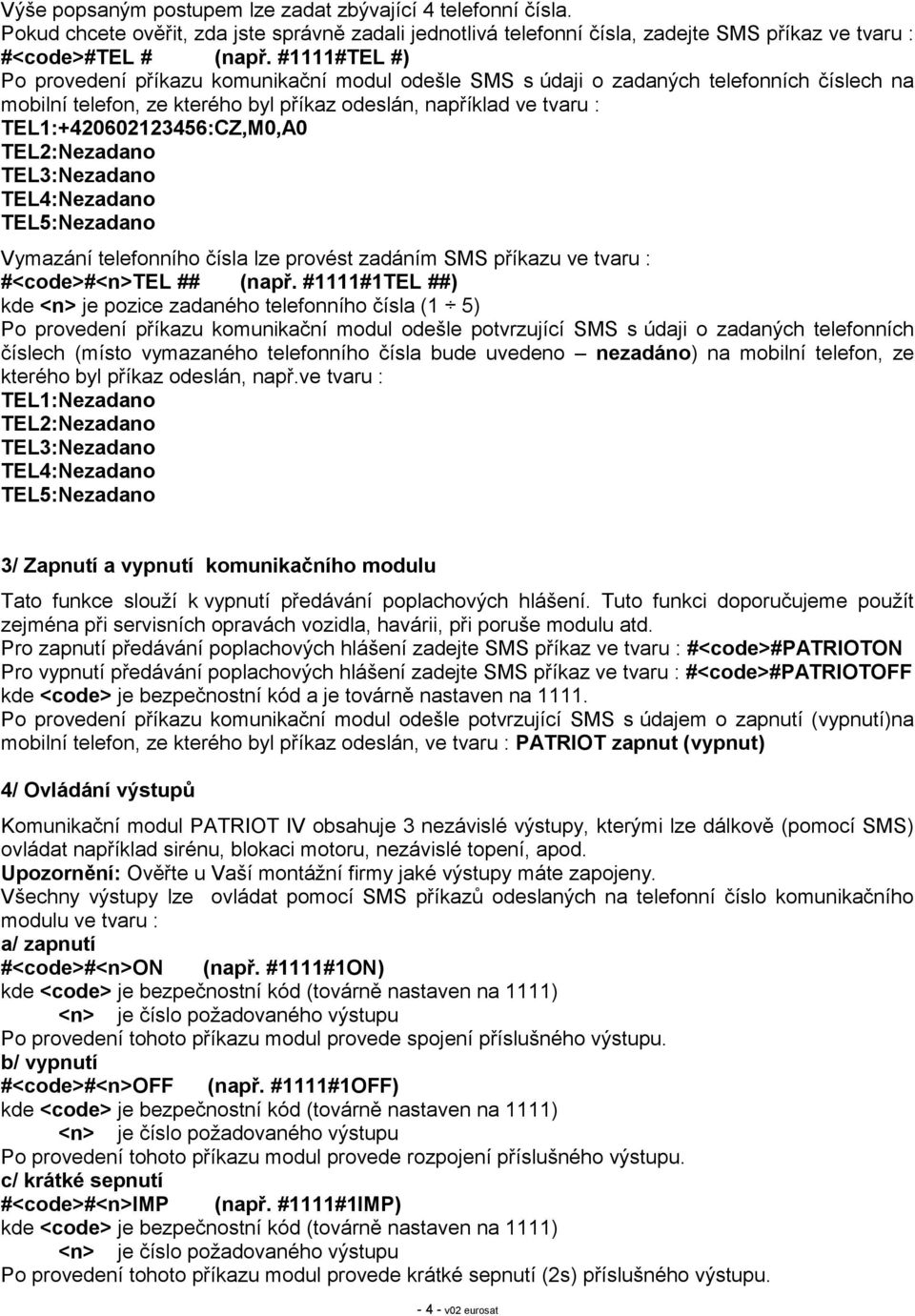

4 Výše popsaným postupem lze zadat zbývající 4 telefonní čísla. Pokud chcete ověřit, zda jste správně zadali jednotlivá telefonní čísla, zadejte SMS příkaz ve tvaru : #<code>#tel # (např. #1111#TEL #) Po provedení příkazu komunikační modul odešle SMS s údaji o zadaných telefonních číslech na mobilní telefon, ze kterého byl příkaz odeslán, například ve tvaru : TEL1: :CZ,M0,A0 TEL2:Nezadano TEL3:Nezadano TEL4:Nezadano TEL5:Nezadano Vymazání telefonního čísla lze provést zadáním SMS příkazu ve tvaru : #<code>#<n>tel ## (např. #1111#1TEL ##) kde <n> je pozice zadaného telefonního čísla (1 5) Po provedení příkazu komunikační modul odešle potvrzující SMS s údaji o zadaných telefonních číslech (místo vymazaného telefonního čísla bude uvedeno nezadáno) na mobilní telefon, ze kterého byl příkaz odeslán, např.ve tvaru : TEL1:Nezadano TEL2:Nezadano TEL3:Nezadano TEL4:Nezadano TEL5:Nezadano 3/ Zapnutí a vypnutí komunikačního modulu Tato funkce slouží k vypnutí předávání poplachových hlášení. Tuto funkci doporučujeme použít zejména při servisních opravách vozidla, havárii, při poruše modulu atd. Pro zapnutí předávání poplachových hlášení zadejte SMS příkaz ve tvaru : #<code>#patrioton Pro vypnutí předávání poplachových hlášení zadejte SMS příkaz ve tvaru : #<code>#patriotoff kde <code> je bezpečnostní kód a je továrně nastaven na Po provedení příkazu komunikační modul odešle potvrzující SMS s údajem o zapnutí (vypnutí)na mobilní telefon, ze kterého byl příkaz odeslán, ve tvaru : PATRIOT zapnut (vypnut) 4/ Ovládání výstupů Komunikační modul PATRIOT IV obsahuje 3 nezávislé výstupy, kterými lze dálkově (pomocí SMS) ovládat například sirénu, blokaci motoru, nezávislé topení, apod. Upozornění: Ověřte u Vaší montážní firmy jaké výstupy máte zapojeny. Všechny výstupy lze ovládat pomocí SMS příkazů odeslaných na telefonní číslo komunikačního modulu ve tvaru : a/ zapnutí #<code>#<n>on (např. #1111#1ON) kde <code> je bezpečnostní kód (továrně nastaven na 1111) <n> je číslo požadovaného výstupu Po provedení tohoto příkazu modul provede spojení příslušného výstupu. b/ vypnutí #<code>#<n>off (např. #1111#1OFF) kde <code> je bezpečnostní kód (továrně nastaven na 1111) <n> je číslo požadovaného výstupu Po provedení tohoto příkazu modul provede rozpojení příslušného výstupu. c/ krátké sepnutí #<code>#<n>imp (např. #1111#1IMP) kde <code> je bezpečnostní kód (továrně nastaven na 1111) <n> je číslo požadovaného výstupu Po provedení tohoto příkazu modul provede krátké sepnutí (2s) příslušného výstupu v02 eurosat

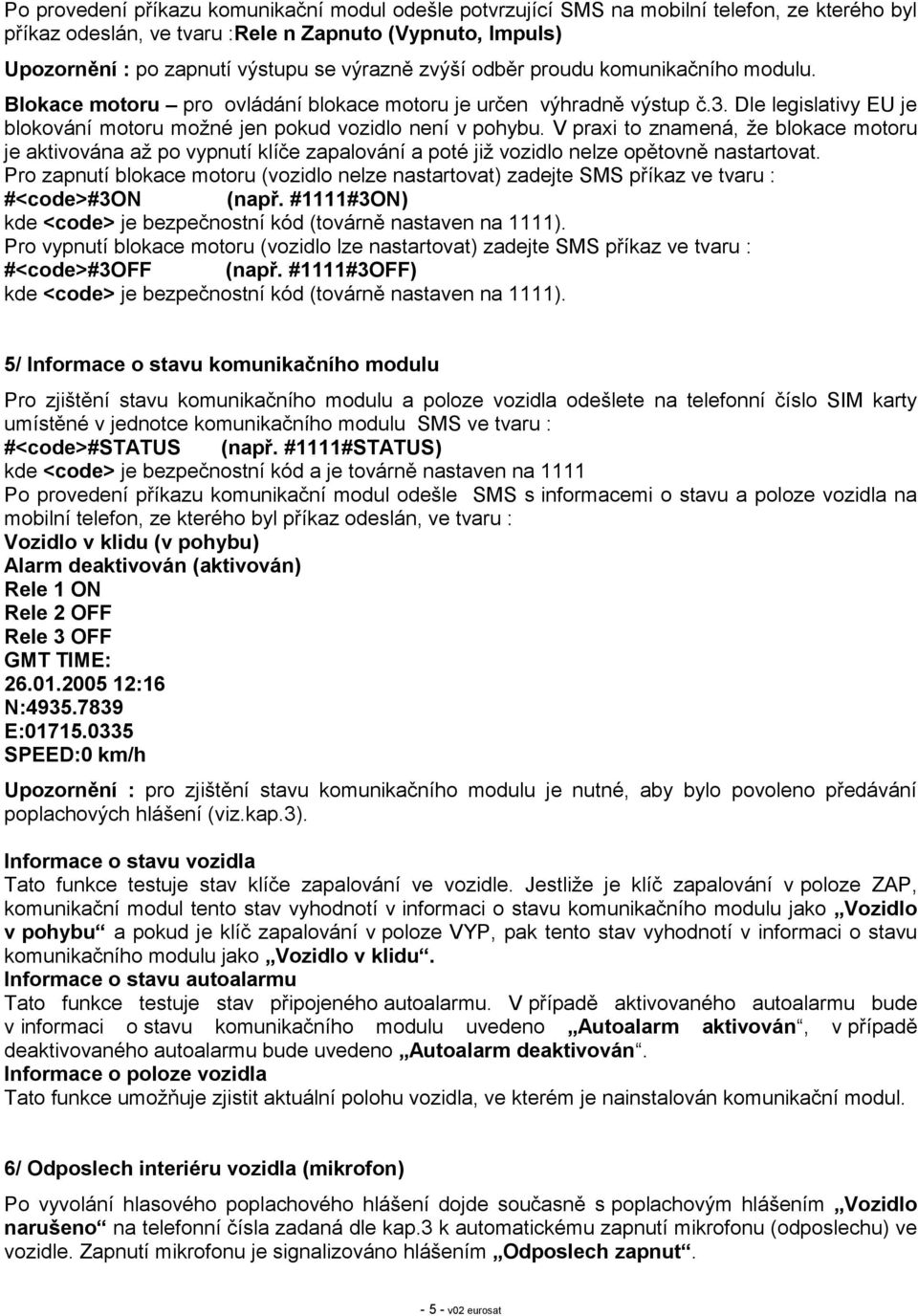

5 Po provedení příkazu komunikační modul odešle potvrzující SMS na mobilní telefon, ze kterého byl příkaz odeslán, ve tvaru :Rele n Zapnuto (Vypnuto, Impuls) Upozornění : po zapnutí výstupu se výrazně zvýší odběr proudu komunikačního modulu. Blokace motoru pro ovládání blokace motoru je určen výhradně výstup č.3. Dle legislativy EU je blokování motoru možné jen pokud vozidlo není v pohybu. V praxi to znamená, že blokace motoru je aktivována až po vypnutí klíče zapalování a poté již vozidlo nelze opětovně nastartovat. Pro zapnutí blokace motoru (vozidlo nelze nastartovat) zadejte SMS příkaz ve tvaru : #<code>#3on (např. #1111#3ON) kde <code> je bezpečnostní kód (továrně nastaven na 1111). Pro vypnutí blokace motoru (vozidlo lze nastartovat) zadejte SMS příkaz ve tvaru : #<code>#3off (např. #1111#3OFF) kde <code> je bezpečnostní kód (továrně nastaven na 1111). 5/ Informace o stavu komunikačního modulu Pro zjištění stavu komunikačního modulu a poloze vozidla odešlete na telefonní číslo SIM karty umístěné v jednotce komunikačního modulu SMS ve tvaru : #<code>#status (např. #1111#STATUS) kde <code> je bezpečnostní kód a je továrně nastaven na 1111 Po provedení příkazu komunikační modul odešle SMS s informacemi o stavu a poloze vozidla na mobilní telefon, ze kterého byl příkaz odeslán, ve tvaru : Vozidlo v klidu (v pohybu) Alarm deaktivován (aktivován) Rele 1 ON Rele 2 OFF Rele 3 OFF GMT TIME: :16 N: E: SPEED:0 km/h Upozornění : pro zjištění stavu komunikačního modulu je nutné, aby bylo povoleno předávání poplachových hlášení (viz.kap.3). Informace o stavu vozidla Tato funkce testuje stav klíče zapalování ve vozidle. Jestliže je klíč zapalování v poloze ZAP, komunikační modul tento stav vyhodnotí v informaci o stavu komunikačního modulu jako Vozidlo v pohybu a pokud je klíč zapalování v poloze VYP, pak tento stav vyhodnotí v informaci o stavu komunikačního modulu jako Vozidlo v klidu. Informace o stavu autoalarmu Tato funkce testuje stav připojeného autoalarmu. V případě aktivovaného autoalarmu bude v informaci o stavu komunikačního modulu uvedeno Autoalarm aktivován, v případě deaktivovaného autoalarmu bude uvedeno Autoalarm deaktivován. Informace o poloze vozidla Tato funkce umožňuje zjistit aktuální polohu vozidla, ve kterém je nainstalován komunikační modul. 6/ Odposlech interiéru vozidla (mikrofon) Po vyvolání hlasového poplachového hlášení dojde současně s poplachovým hlášením Vozidlo narušeno na telefonní čísla zadaná dle kap.3 k automatickému zapnutí mikrofonu (odposlechu) ve vozidle. Zapnutí mikrofonu je signalizováno hlášením Odposlech zapnut v02 eurosat

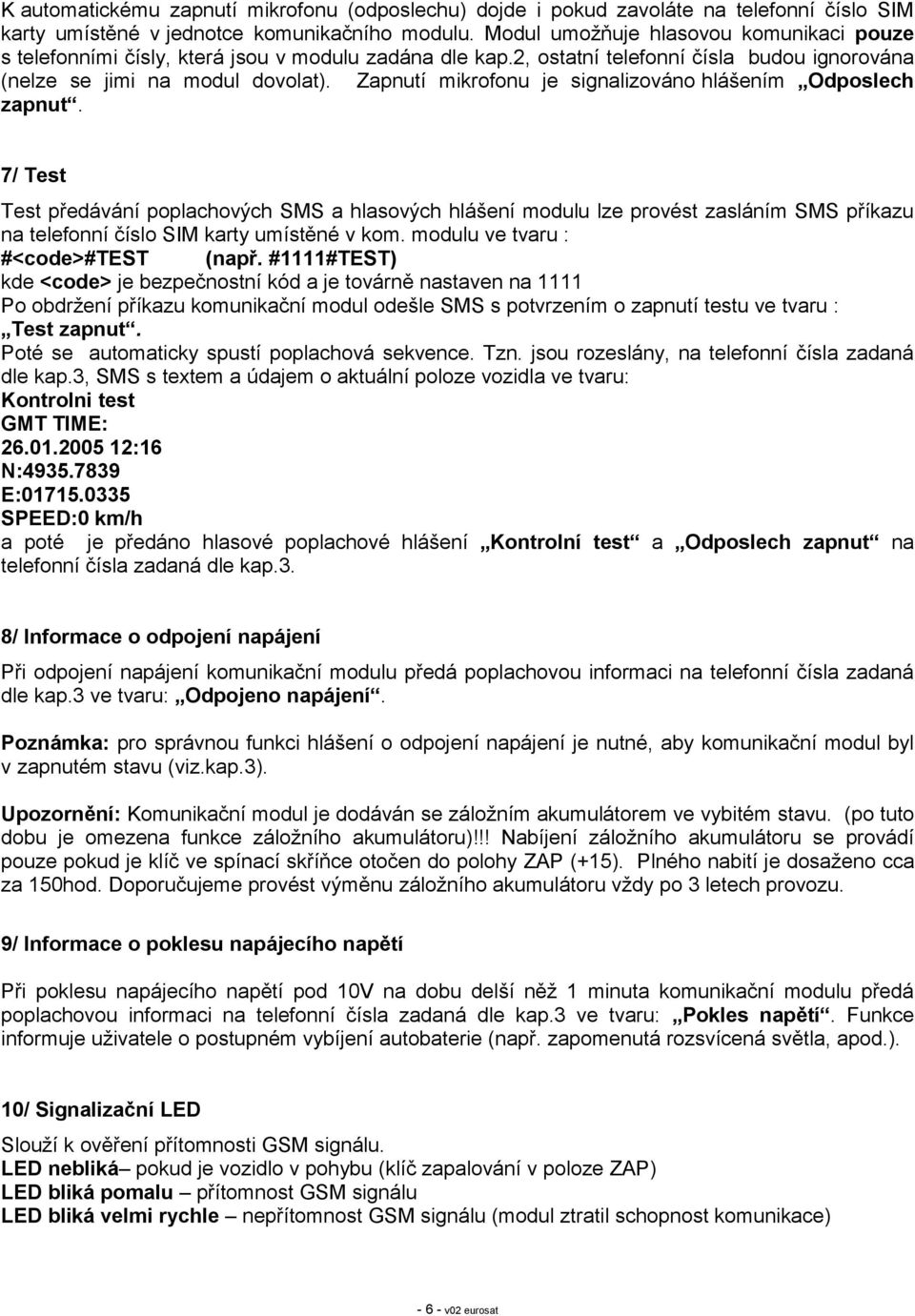

6 K automatickému zapnutí mikrofonu (odposlechu) dojde i pokud zavoláte na telefonní číslo SIM karty umístěné v jednotce komunikačního modulu. Modul umožňuje hlasovou komunikaci pouze s telefonními čísly, která jsou v modulu zadána dle kap.2, ostatní telefonní čísla budou ignorována (nelze se jimi na modul dovolat). Zapnutí mikrofonu je signalizováno hlášením Odposlech zapnut. 7/ Test Test předávání poplachových SMS a hlasových hlášení modulu lze provést zasláním SMS příkazu na telefonní číslo SIM karty umístěné v kom. modulu ve tvaru : #<code>#test (např. #1111#TEST) kde <code> je bezpečnostní kód a je továrně nastaven na 1111 Po obdržení příkazu komunikační modul odešle SMS s potvrzením o zapnutí testu ve tvaru : Test zapnut. Poté se automaticky spustí poplachová sekvence. Tzn. jsou rozeslány, na telefonní čísla zadaná dle kap.3, SMS s textem a údajem o aktuální poloze vozidla ve tvaru: Kontrolni test GMT TIME: :16 N: E: SPEED:0 km/h a poté je předáno hlasové poplachové hlášení Kontrolní test a Odposlech zapnut na telefonní čísla zadaná dle kap.3. 8/ Informace o odpojení napájení Při odpojení napájení komunikační modulu předá poplachovou informaci na telefonní čísla zadaná dle kap.3 ve tvaru: Odpojeno napájení. Poznámka: pro správnou funkci hlášení o odpojení napájení je nutné, aby komunikační modul byl v zapnutém stavu (viz.kap.3). Upozornění: Komunikační modul je dodáván se záložním akumulátorem ve vybitém stavu. (po tuto dobu je omezena funkce záložního akumulátoru)!!! Nabíjení záložního akumulátoru se provádí pouze pokud je klíč ve spínací skříňce otočen do polohy ZAP (+15). Plného nabití je dosaženo cca za 150hod. Doporučujeme provést výměnu záložního akumulátoru vždy po 3 letech provozu. 9/ Informace o poklesu napájecího napětí Při poklesu napájecího napětí pod 10V na dobu delší něž 1 minuta komunikační modulu předá poplachovou informaci na telefonní čísla zadaná dle kap.3 ve tvaru: Pokles napětí. Funkce informuje uživatele o postupném vybíjení autobaterie (např. zapomenutá rozsvícená světla, apod.). 10/ Signalizační LED Slouží k ověření přítomnosti GSM signálu. LED nebliká pokud je vozidlo v pohybu (klíč zapalování v poloze ZAP) LED bliká pomalu přítomnost GSM signálu LED bliká velmi rychle nepřítomnost GSM signálu (modul ztratil schopnost komunikace) v02 eurosat

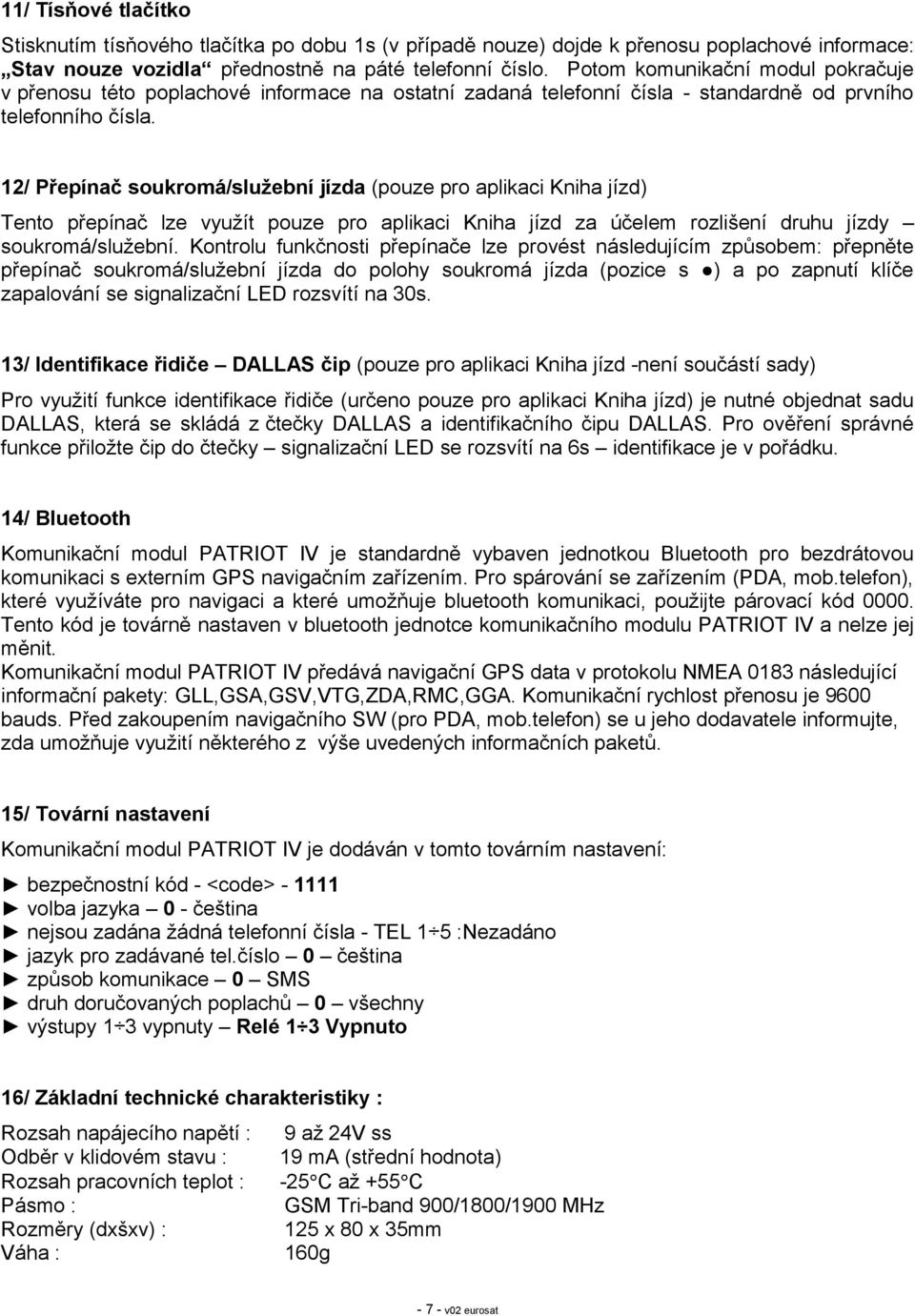

7 11/ Tísňové tlačítko Stisknutím tísňového tlačítka po dobu 1s (v případě nouze) dojde k přenosu poplachové informace: Stav nouze vozidla přednostně na páté telefonní číslo. Potom komunikační modul pokračuje v přenosu této poplachové informace na ostatní zadaná telefonní čísla - standardně od prvního telefonního čísla. 12/ Přepínač soukromá/služební jízda (pouze pro aplikaci Kniha jízd) Tento přepínač lze využít pouze pro aplikaci Kniha jízd za účelem rozlišení druhu jízdy soukromá/služební. Kontrolu funkčnosti přepínače lze provést následujícím způsobem: přepněte přepínač soukromá/služební jízda do polohy soukromá jízda (pozice s ) a po zapnutí klíče zapalování se signalizační LED rozsvítí na 30s. 13/ Identifikace řidiče DALLAS čip (pouze pro aplikaci Kniha jízd -není součástí sady) Pro využití funkce identifikace řidiče (určeno pouze pro aplikaci Kniha jízd) je nutné objednat sadu DALLAS, která se skládá z čtečky DALLAS a identifikačního čipu DALLAS. Pro ověření správné funkce přiložte čip do čtečky signalizační LED se rozsvítí na 6s identifikace je v pořádku. 14/ Bluetooth Komunikační modul PATRIOT IV je standardně vybaven jednotkou Bluetooth pro bezdrátovou komunikaci s externím GPS navigačním zařízením. Pro spárování se zařízením (PDA, mob.telefon), které využíváte pro navigaci a které umožňuje bluetooth komunikaci, použijte párovací kód Tento kód je továrně nastaven v bluetooth jednotce komunikačního modulu PATRIOT IV a nelze jej měnit. Komunikační modul PATRIOT IV předává navigační GPS data v protokolu NMEA 0183 následující informační pakety: GLL,GSA,GSV,VTG,ZDA,RMC,GGA. Komunikační rychlost přenosu je 9600 bauds. Před zakoupením navigačního SW (pro PDA, mob.telefon) se u jeho dodavatele informujte, zda umožňuje využití některého z výše uvedených informačních paketů. 15/ Tovární nastavení Komunikační modul PATRIOT IV je dodáván v tomto továrním nastavení: bezpečnostní kód - <code> volba jazyka 0 - čeština nejsou zadána žádná telefonní čísla - TEL 1 5 :Nezadáno jazyk pro zadávané tel.číslo 0 čeština způsob komunikace 0 SMS druh doručovaných poplachů 0 všechny výstupy 1 3 vypnuty Relé 1 3 Vypnuto 16/ Základní technické charakteristiky : Rozsah napájecího napětí : 9 až 24V ss Odběr v klidovém stavu : 19 ma (střední hodnota) Rozsah pracovních teplot : -25 C až +55 C Pásmo : GSM Tri-band 900/1800/1900 MHz Rozměry (dxšxv) : 125 x 80 x 35mm Váha : 160g v02 eurosat

8 17/ Aplikace Kniha jízd Komunikační modul PATRIOT IV lze kromě funkcí zabezpečení (přenos poplachových a doplňkových informací) využít i pro záznam dat o pohybu vozidla elektronickou knihu jízd. Je možno použít dva druhy přenosu dat : a/ GPRS přenos dat Jednotka Patriot IV je ON-LINE připojena pomocí GPRS na server, tzv. Úložiště dat provozované společností F&B Company. Data o jízdě a poloze vozidla jsou přenášena ON-LINE na server, kde jsou ukládána do databáze. V případě výpadků spojení jsou data uložena v paměti jednotky 1Mb (cca km) a po úspěšném automatickém znovu navázání spojení jsou přenesena na server. V jednotce Patriot IV je SIM karta s tarifem podporujícím GPRS přenos. Uživatel je svou klientskou aplikací (SW Kniha jízd) prostřednictvím sítě Internet připojen k serveru Úložiště dat zabezpečeným spojením. Klientský SW automaticky přenáší (synchronizuje) data do databáze uživatele, kde jsou zpracována a využita pro sestavení Knihy jízd a zobrazení ON-LINE polohy. Jako klientská aplikace je využit SW Kniha jízd od verze 4.9c doplněná o internetové komunikační rozhraní. b/ CSD přenos dat (GSM modem) Při jízdě (pohybu) vozidla, ve kterém je komunikační modul instalován, se automaticky ukládají údaje o poloze vozidla z jednotky GPS do interní paměti modulu 1Mb (cca km). Tato data lze pomocí CSD (GSM modemu) přenést do PC (viz. následující schéma) a dále s nimi pracovat pomocí softwaru KNIHA JÍZD. Informace o pohybu vozidla jsou pak zobrazeny v digitální mapě a jednotlivé jízdy vozidla jsou přehledně uloženy v knize jízd v02 eurosat

9 Klientský SW Kniha jízd pracuje s SQL databází a je dodáván ve verzi jednouživatelské i ve verzi síťové. Pomocí SW Kniha jízd je možno analyzovat jednotlivé jízdy a provoz vozidel (max.rychlost, ujetou vzdálenost, čas jízdy, ), rozlišovat soukromou a služební jízdu, zobrazit on-line polohu vozidel na mapě. Propojením se systémem platebních karet CCS lze sledovat a analyzovat spotřebu pohonných hmot. Pomocí dodatečně instalovaného Dallas čipu lze identifikovat řidiče. Součástí základní verze SW Kniha jízd jsou mapové podklady České republiky 1 : Je možno dokoupit mapové podklady CZ s rozlišením do ulic případně mapy Evropy. Údaje ze SW Kniha jízd lze exportovat v datové formě a lze je dále zpracovat v účetních a daňových systémech. Pro provoz systému s využitím GPRS jsou na uživatele kladeny následující požadavky: - nainstalovaný klientský SW Kniha jízd s mapovými podklady - připojení k síti Internet - instalovaná jednotka Patriot IV ve vozidle - v jednotce Patriot IV vložena SIM karta s podporou GPRS ( konzultujte s Vaším operátorem) - odeslat vyplněný aktivační formulář na Zákaznickou linku fax v případě požadavku na ON-LINE lokalizaci v zahraničí je nutné instalovat Modem Pro provoz systému s využitím CSD data jsou na uživatele kladeny následující požadavky: - nainstalovaný klientský SW Kniha jízd s mapovými podklady - instalovaná jednotka Patriot IV ve vozidle - v jednotce Patriot IV vložena SIM karta s aktivovanými datovými službami CSD - instalován Modem SIEMENS MC35i, MC39i, ES 75, MC45 nebo SONY-ERICSSON GC85,GC89. - v modemu vložena SIM karta s aktivovanými datovými službami CSD v02 eurosat

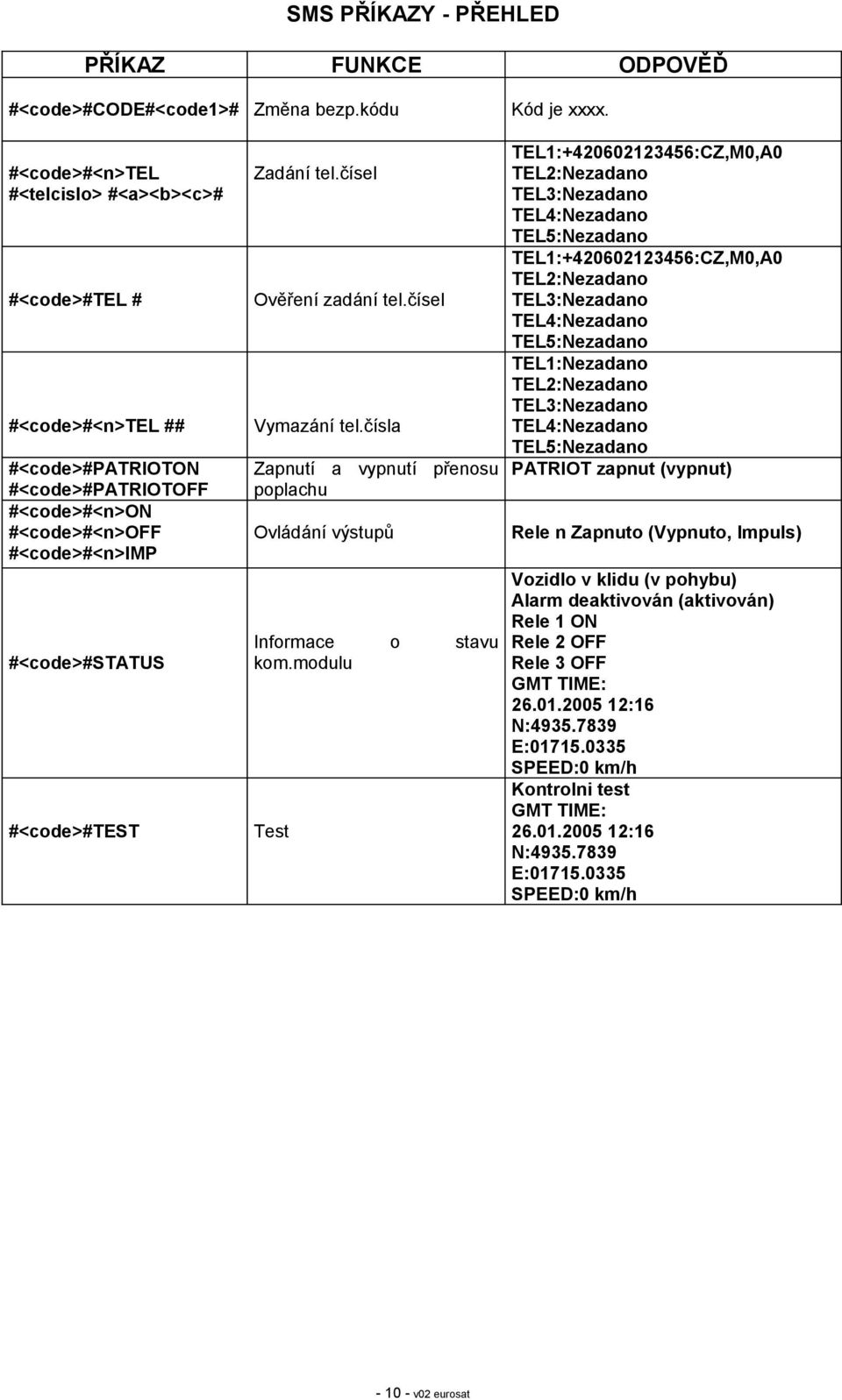

10 SMS PŘÍKAZY - PŘEHLED PŘÍKAZ FUNKCE ODPOVĚĎ #<code>#code#<code1># Změna bezp.kódu Kód je xxxx. #<code>#<n>tel #<telcislo> #<a><b><c># #<code>#tel # #<code>#<n>tel ## #<code>#patrioton #<code>#patriotoff #<code>#<n>on #<code>#<n>off #<code>#<n>imp #<code>#status #<code>#test Zadání tel.čísel Ověření zadání tel.čísel Vymazání tel.čísla Zapnutí a vypnutí přenosu poplachu Ovládání výstupů Informace o stavu kom.modulu Test TEL1: :CZ,M0,A0 TEL2:Nezadano TEL3:Nezadano TEL4:Nezadano TEL5:Nezadano TEL1: :CZ,M0,A0 TEL2:Nezadano TEL3:Nezadano TEL4:Nezadano TEL5:Nezadano TEL1:Nezadano TEL2:Nezadano TEL3:Nezadano TEL4:Nezadano TEL5:Nezadano PATRIOT zapnut (vypnut) Rele n Zapnuto (Vypnuto, Impuls) Vozidlo v klidu (v pohybu) Alarm deaktivován (aktivován) Rele 1 ON Rele 2 OFF Rele 3 OFF GMT TIME: :16 N: E: SPEED:0 km/h Kontrolni test GMT TIME: :16 N: E: SPEED:0 km/h v02 eurosat

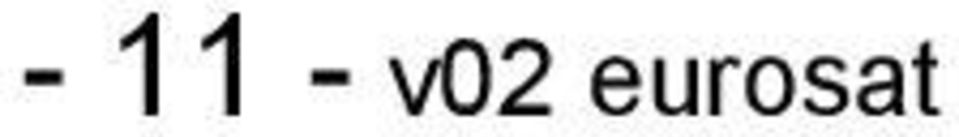

11 v02 eurosat

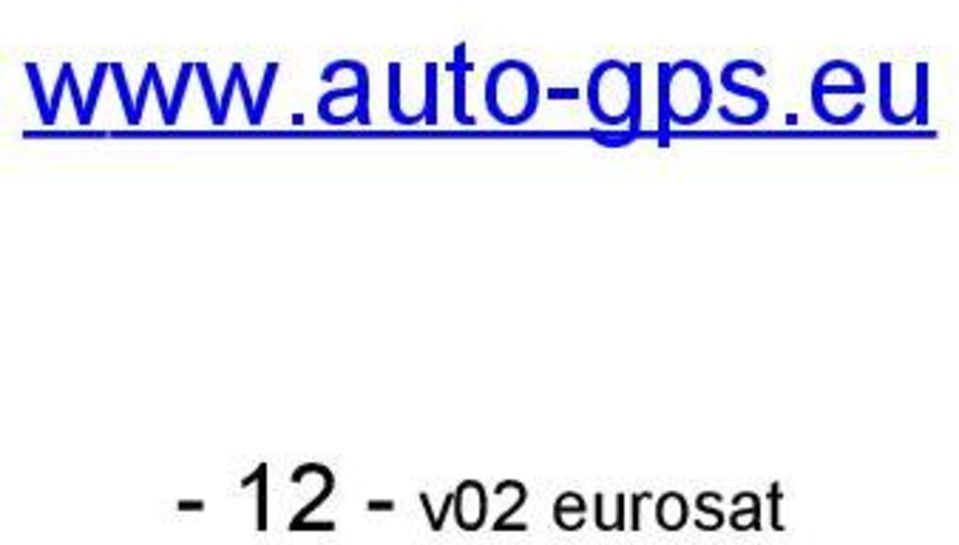

12 v02 eurosat
