1 SYSTÉM PRO SLEDOVÁNÍ VOZIDEL ELEKTRONICKÁ KNIHA JÍZD PRODUKTOVÝ LIST GSM/GPS komunikační modul

2 Výrobce: F&B COMPANY s.r.o. Čajkovského Olomouc IČO ) Princip funkce knihy jízd Při jízdě (pohybu) vozidla, ve kterém je modul PATRIOT instalován, se automaticky ukládají údaje o poloze vozidla z GPS modulu do interní paměti jednotky. Tyto údaje jsou pomocí GPRS přenosu dat přenášeny na server, tzv. Úložiště dat a uživatelé mohou tyto data zpracovávat pomocí webového rozhraní KNIHA JÍZD. Informace o pohybu vozidla jsou pak zobrazeny v digitální mapě a jednotlivé jízdy vozidla jsou přehledně uloženy v knize jízd. V případě přerušení spojení jsou data uložena v paměti jednotky 1Mb (cca km) a po úspěšném automatickém opětovném navázání spojení jsou uložená data předána na server ke zpracování. Pomocí webového portálu Knihy jízd je možno analyzovat jednotlivé jízdy a provoz vozidel (max.rychlost, ujetou vzdálenost, čas jízdy, ), rozlišovat soukromou a služební jízdu, zobrazit on-line polohu vozidel na mapě. Propojením se systémem platebních karet lze sledovat a analyzovat spotřebu pohonných hmot. Pomocí instalovaného Dallas čipu lze identifikovat řidiče. Údaje o knize jízd lze také exportovat v datové formě a lze je proto dále zpracovat v účetních a daňových systémech. Schéma způsobu komunikace:

Tyto údaje jsou pomocí GPRS přenosu dat přenášeny na server, tzv. Úložiště dat a uživatelé mohou tyto data zpracovávat pomocí webového rozhraní KNIHA JÍZD.

3 Výhody - zajištění nadstandardního zabezpečení vozidel - možnost okamžité lokalizace vozidla - přehled o pohybu a využívání firemního vozového parku - sledování a analýza spotřeby pohonných hmot - zjednodušení a automatizování zpracování výkazu knihy jízd pro daňové a účetní potřeby Pro provoz systému ONLINE verze s využitím GPRS jsou na uživatele kladeny následující požadavky: - instalovaná jednotka Patriot ve vozidle - v jednotce Patriot vložena SIM karta s podporou GPRS Klientská stanice - připojení k síti Internet (min. rychlost 250 Kb/s) - instalovaný prohlížeč Internet Explorer 8-9, Mozilla Firefox 8-9 2) Základní vlastnosti knihy jízd - splňuje všechny legislativní požadavky ČR - zcela automaticky generovaná - možnost editace při současném zachování údajů zjištěných jednotkou - možnost sloučení/rozdělení jízd - možnost změny řidiče - možnost doplnění účelu jízdy - import údajů o tankování (CCS, Shell, OMV, atd.) - korekce vypočteného tachometru - možnost dodatečného rozlišení jízd služební/soukromá - filtrování údajů o jízdách dle sledovaných kritérií - statistické výstupy - možnost exportu dat z databáze poskytovatele v různých formátech

jednotka Patriot ve vozidle - v jednotce Patriot vložena SIM karta s podporou GPRS Klientská stanice - připojení k síti Internet (min.

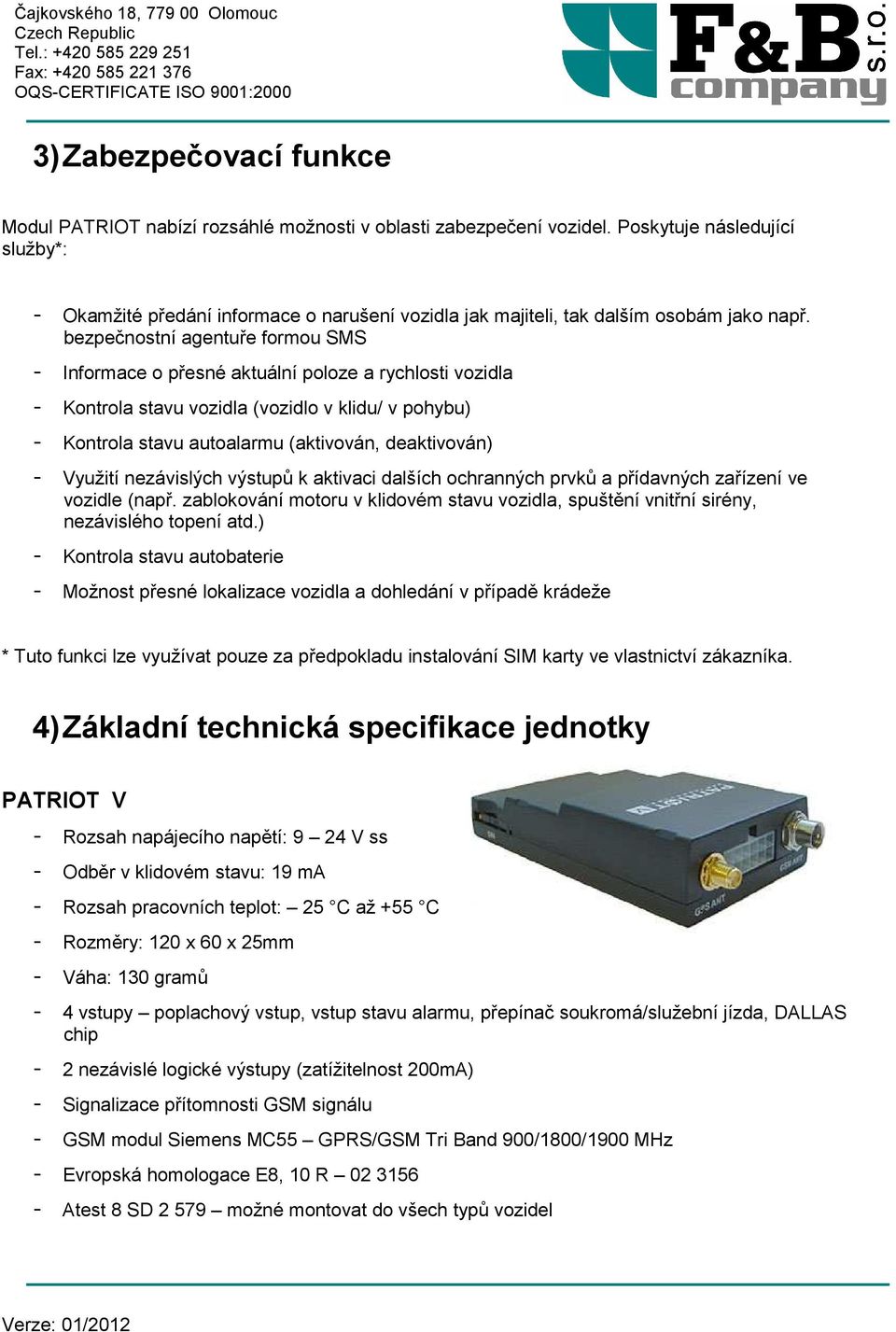

4 3) Zabezpečovací funkce Modul PATRIOT nabízí rozsáhlé možnosti v oblasti zabezpečení vozidel. Poskytuje následující služby*: - Okamžité předání informace o narušení vozidla jak majiteli, tak dalším osobám jako např. bezpečnostní agentuře formou SMS - Informace o přesné aktuální poloze a rychlosti vozidla - Kontrola stavu vozidla (vozidlo v klidu/ v pohybu) - Kontrola stavu autoalarmu (aktivován, deaktivován) - Využití nezávislých výstupů k aktivaci dalších ochranných prvků a přídavných zařízení ve vozidle (např. zablokování motoru v klidovém stavu vozidla, spuštění vnitřní sirény, nezávislého topení atd.) - Kontrola stavu autobaterie - Možnost přesné lokalizace vozidla a dohledání v případě krádeže * Tuto funkci lze využívat pouze za předpokladu instalování SIM karty ve vlastnictví zákazníka. 4) Základní technická specifikace jednotky PATRIOT V - Rozsah napájecího napětí: 9 24 V ss - Odběr v klidovém stavu: 19 ma - Rozsah pracovních teplot: 25 C až +55 C - Rozměry: 120 x 60 x 25mm - Váha: 130 gramů - 4 vstupy poplachový vstup, vstup stavu alarmu, přepínač soukromá/služební jízda, DALLAS chip - 2 nezávislé logické výstupy (zatížitelnost 200mA) - Signalizace přítomnosti GSM signálu - GSM modul Siemens MC55 GPRS/GSM Tri Band 900/1800/1900 MHz - Evropská homologace E8, 10 R Atest 8 SD možné montovat do všech typů vozidel

bezpečnostní agentuře formou SMS - Informace o přesné aktuální poloze a rychlosti vozidla - Kontrola stavu vozidla (vozidlo v klidu/ v pohybu) - Kontrola stavu autoalarmu (aktivován, deaktivován) -

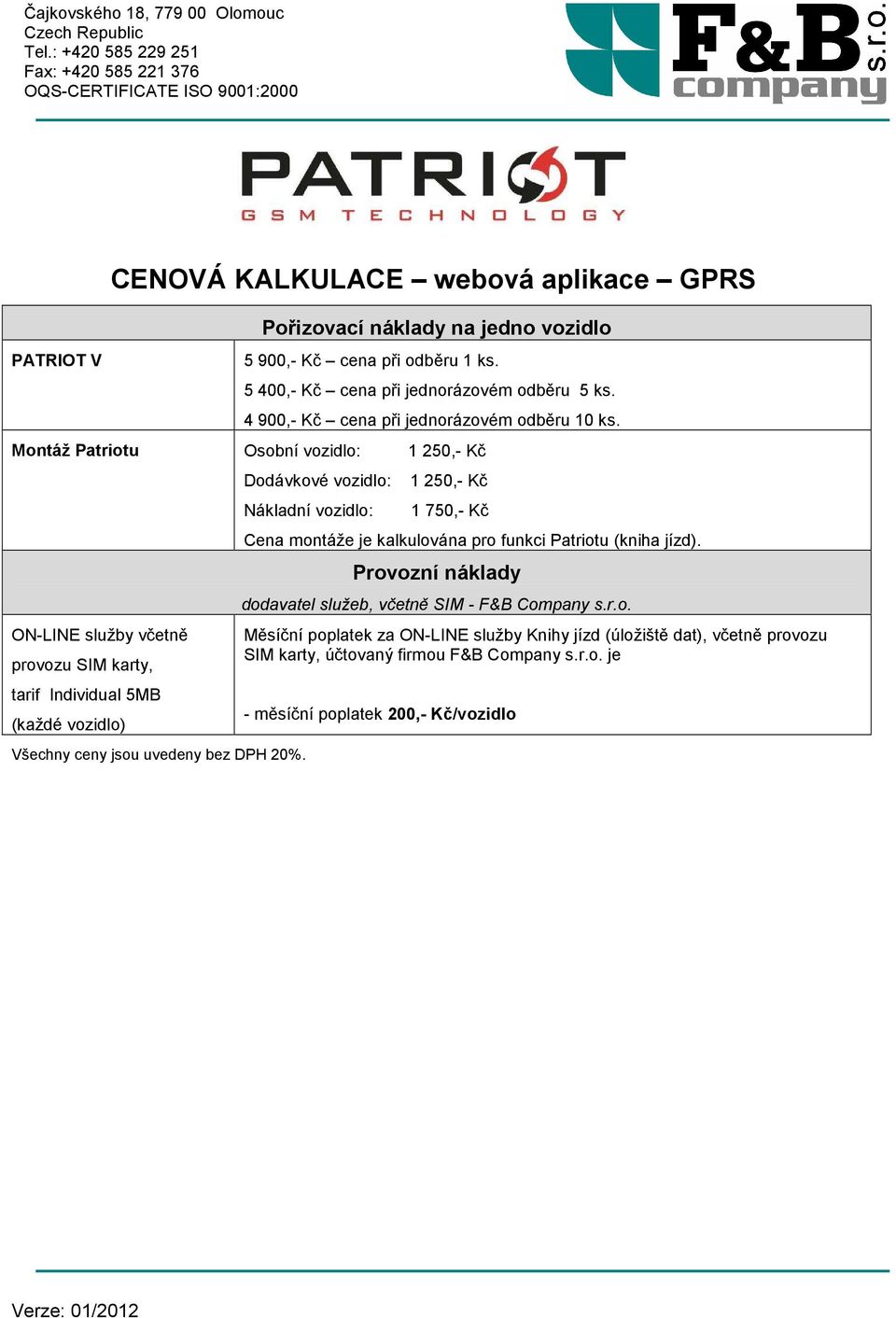

5 PATRIOT V CENOVÁ KALKULACE webová aplikace GPRS Pořizovací náklady na jedno vozidlo 5 900,- Kč cena při odběru 1 ks ,- Kč cena při jednorázovém odběru 5 ks ,- Kč cena při jednorázovém odběru 10 ks. Montáž Patriotu Osobní vozidlo: 1 250,- Kč ON-LINE služby včetně provozu SIM karty, tarif Individual 5MB (každé vozidlo) Dodávkové vozidlo: Nákladní vozidlo: Všechny ceny jsou uvedeny bez DPH 20% ,- Kč 1 750,- Kč Cena montáže je kalkulována pro funkci Patriotu (kniha jízd). Provozní náklady dodavatel služeb, včetně SIM - F&B Company s.r.o. Měsíční poplatek za ON-LINE služby Knihy jízd (úložiště dat), včetně provozu SIM karty, účtovaný firmou F&B Company s.r.o. je - měsíční poplatek 200,- Kč/vozidlo

Montáž Patriotu Osobní vozidlo: 1 250,- Kč ON-LINE služby včetně provozu SIM karty, tarif Individual 5MB (každé vozidlo) Dodávkové vozidlo: Nákladní vozidlo: Všechny ceny jsou
