Příloha č.1. A - RadioLab. Obr. 18 Výpočet viditelnosti. Obr. 19 Výpočet viditelnosti na TDM.

Transkript

1 Příloha č.1 A - RadioLab Obr. 18 Výpočet viditelnosti. Obr. 19 Výpočet viditelnosti na TDM. 43

2 Příloha č.2 Obr. 20 Výpočet pokrytí. Obr. 21 Výpočet pokrytí na MO. 44

3 Příloha č.3 B - RadioBase Obr. 22 Zadávání parametrů vysílače. Obr. 23 Zadávání parametrů signálu DVB-T. 45

4 Příloha č.4 C Sítě SFN Obr. 24 Zobrazení pokrytí s rušením 1. Obr. 25 Zobrazení pokrytí s rušením 2. 46

5 Příloha č.5 D Technický plán přechodu Tab. 20 Termíny vypnutí analogových vysílačů velkého výkonu [8]. Pořadové Územní Název Rádiový Program Termín číslo oblast stanoviště kanál vypnutí 1. Praha Cukrák 26 ČT 1 říjen ČT 2 červenec 08 R1 Nova říjen 09 R7 Prima říjen Praha město Mahlerovy sady 51 ČT 1 duben ČT 2 září Nova duben Prima duben Ústí nad Buková hora 33 ČT 2 (nyní ČT 1) srpen 08 Labem 50 ČT 1 (nyní ČT 2) srpen 10 R12 Nova srpen Trutnov Černá hora 23 ČT 1 červen ČT 2 srpen 09 R11 Nova červen Jeseník Praděd 36 ČT 2 (nyní ČT 1) září ČT 1 (nyní ČT 2) červen Nova červen Ostrava Hošťálkovice 31 ČT 1 listopad ČT 2 listopad Nova listopad Prima listopad Zlín Tlustá hora 22 ČT 1 listopad ČT 2 listopad Nova listopad Prima listopad Brno město Brno město 35 ČT 1 září ČT 2 září Nova září 10 Brno Hády 55 Prima září Brno Kojál 29 ČT 2 (nyní ČT 1) listopad ČT 1 (nyní ČT 2) červen 11 R9 Nova červen Jihlava Javořice 25 ČT 1 květen ČT 2 květen 11 R11 Nova květen Prima květen České Kleť 39 ČT 1 červen 10 Budějovice 49 ČT 2 červenec 08 R2 Nova červen Prima červen Sušice Svatobor 35 ČT 1 únor ČT 2 září 09 R9 Nova únor Prima únor Plzeň Krašov 31 ČT 1 září ČT 2 říjen 08 R10 Nova září 09 47

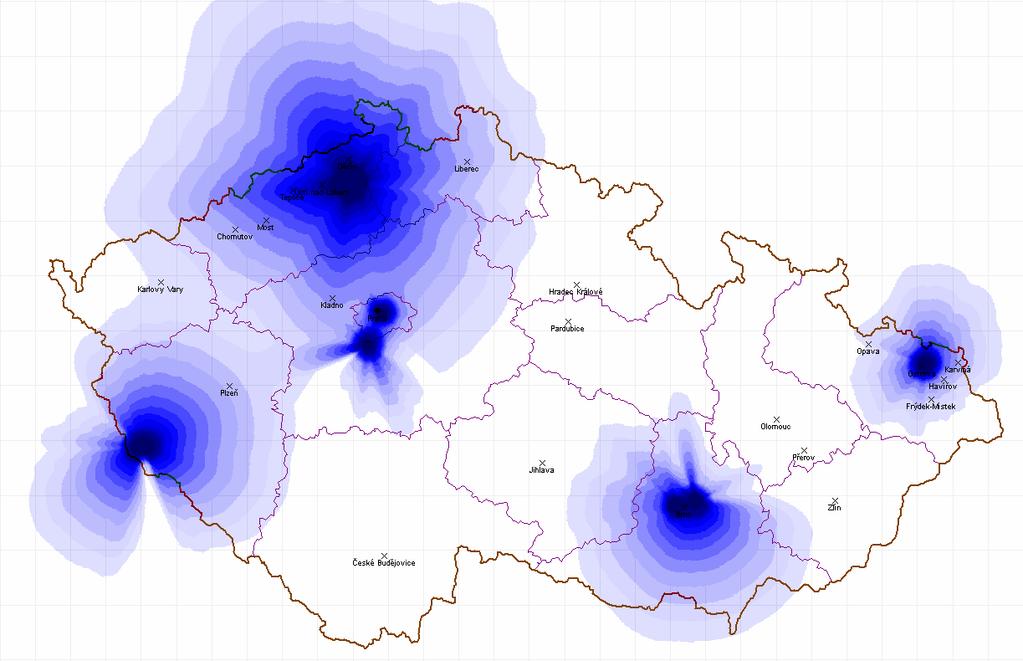

6 Příloha č.6 E Stav pokrytí signálem DVB-T Obr. 26 Pokrytí ČR sítí 2 (konec roku 2007) [8]. Obr. 27 Pokrytí ČR sítí 2 simulované v Sítě SFN. 48

7 Příloha č.7 F Rozdělení televizních kanálů Tab. 21 Frekvenční rozsahy podle normy CCIR D,K. frekvenční rozsah: frekvenční rozsah: p á s m o : k a n á l : [ MHz ] p á s m o : k a n á l : [ MHz ] I. C1 48,5-56,5 C C IV. C C C II. C C C C S C USB S C S C S C S C S C S V. C S C C C III. C C C C C C C C C C C C S C OSB S C S C S C S C S C S C S C S C S C S C ESB S C S C S C S C S C S C S C S C S C S C S C S C S C S C S C S C S C C C IV. C C C C C C C C C C C

8 Příloha č.8 pásmo kanál I. II. USB III. OSB ESB ROZDĚLENÍ TELEVIZNÍCH KANÁLŮ Tab. 22 Nosné frekvence obrazu a zvuku pro ATV podle normy CCIR D,K. f n0 [MHz] f nz [MHz] pásmo kanál f n0 50 [MHz] f nz [MHz] pásmo kanál f n0 [MHz] f nz [MHz] C1 49,75 56,25 S24 327,25 332,75 C38 607,25 613,75 C2 59,25 65,75 S25 335,25 340,75 C39 615,25 621,75 C3 77,25 83,75 S26 343,25 348,75 C40 623,25 629,75 C4 85,25 91,75 S27 351,25 356,75 C41 631,25 637,75 C5 93,25 99,75 S28 359,25 364,75 C42 639,25 645,75 S1 105,25 110,75 S29 367,25 372,75 C43 647,25 653,75 S2 112,25 117,75 S30 375,25 380,75 C44 655,25 661,75 S3 119,25 124,75 ESB S31 383,25 388,75 C45 663,25 669,75 S4 126,25 131,75 S32 391,25 396,75 C46 671,25 677,75 S5 133,25 138,75 S33 399,25 404,75 C47 679,25 685,75 S6 140,25 145,75 S34 407,25 412,75 C48 687,25 693,75 S7 147,25 152,75 S35 415,25 420,75 C49 695,25 701,75 S8 154,25 159,75 S36 423,25 428,75 C50 703,25 709,75 S9 161,25 166,75 S37 431,25 436,75 C51 711,25 717,75 S10 168,25 173,75 S38 439,25 444,75 C52 719,25 725,75 C6 175,25 181,75 S39 447,25 452,75 C53 727,25 733,75 C7 183,25 189,75 S40 455,25 460,75 C54 735,25 741,75 C8 191,25 197,75 S41 463,25 468,75 C55 743,25 749,75 C9 199,25 205,75 C21 471,25 477,75 V. C56 751,25 757,75 C10 207,25 213,75 C22 479,25 485,75 C57 759,25 765,75 C11 215,25 221,75 C23 487,25 493,75 C58 767,25 773,75 C12 223,25 229,75 C24 495,25 501,75 C59 775,25 781,75 S11 231,25 236,75 C25 503,25 509,75 C60 783,25 789,75 S12 238,25 243,75 C26 511,25 517,75 C61 791,25 797,75 S13 245,25 250,75 C27 519,25 525,75 C62 799,25 805,75 IV. S14 252,25 257,75 C28 527,25 533,75 C63 807,25 813,75 S15 259,25 264,75 C29 535,25 541,75 C64 815,25 821,75 S16 266,25 271,75 C30 543,25 549,75 C65 823,25 829,75 S17 273,25 278,75 C31 551,25 557,75 C66 831,25 837,75 S18 280,25 285,75 C32 559,25 565,75 C67 839,25 845,75 S19 287,25 292,75 C33 567,25 573,75 C68 847,25 853,75 S20 294,25 299,75 C34 575,25 581,75 C69 855,25 861,75 S21 303,25 308,75 C35 583,25 589,75 : S22 311,25 316,75 C36 591,25 597,75 : S23 319,25 324,75 C37 599,25 605,75 C81 v ČR nevyužíváno

9 Příloha č.9 G Laboratorní úloha Digitální televizní systémy (MDTV) Laboratorní úloha č.x Simulace pokrytí signálem DVB-T Účelem úlohy je seznámit se s prací v balíku programů firmy CRC Data, a to s programy RadioLab 3.0, RadioBase 2.3, Sítě SFN 5.0. Během měření získáte základní představu o zobrazení pokrytí a viditelnosti stanovišť vysílačů v RadioLabu, o vytvoření databáze vysílačů se zadáváním všech nezbytných údajů v RadioBase, a také o výpočtu pokrytí, rušení a jednofrekvenčních sítě v programu Sítě SFN. TEORETICKÝ ÚVOD Laboratorní úloha používá k simulaci pokrytí signálem DVB-T (taktéž i analogovým) vývojový software české firmy CRC Data. Základní balík obsahuje tři již zmiňované programy RadioLab, RadioBase a Sítě SFN. RadioLab 3.0 je systém pro analýzu a vizualizaci šíření rádiových signálů. Jedná se o software pro řešení úloh na analýzu a návrh radiokomunikačních služeb, za účelem plošného pokrytí mobilními službami, digitální a analogovou televizí a rozhlasem, systémem point to multipoint nebo mikrovlnnými směrovými spoji. Tento software obsahuje nástroj pro zobrazení a tisk terénního profilu mezi dvěma vysílači. Umožňuje zobrazit morfologické kategorie, Fresnelovu zónu, překážky a úhel otevření antén. Pokrytí signálem je zobrazeno na mapovém serveru nebo na výškopisných mapách. Mapový server obsahuje jádro pro zobrazení rádiových objektů jako jsou stanice, skoky, nebo výsledků výpočtů diagramů viditelnosti a pokrytí na digitalizovaných rastrových, vektorových nebo jiných mapách. Výškopisná mapa umožňuje zobrazení na digitálním modelu terénu (DTM) nebo morfologické mapě (MO). Oba tyto zobrazovací systémy pracují se longitude/latitude projekcí, určující bod na zemském povrchu pomocí souřadnic stupňů, minut a vteřin zeměpisné délky a zeměpisné šířky (př. lon.: , lat.: psáno lon.: , lat.: ). RadioBase 2.3 je datový subsystém pro ukládání a správu dat vysílačů plošného pokrytí. Především pro služby digitální a analogové televize a rozhlasu. Jedná se o software poskytující služby pro práci s konkrétními daty, ale i s celými databázemi vysílačů. Obsahuje přímou vazbu se sobě nadřazené systémy (Sítě SFN, Delta SFN a další) realizující výpočty pokrytí a rušení vysílačů. Software je navržen architekturou klient server, umožňující organizaci, sdílení a vzájemnou výměnu dat na nejrůznějších úrovních. Systém umožňuje práci s více databázemi DK(datovými kontejnery) najednou. Lze také rozšířit základní povinné parametry k výpočtům o další parametry čistě administrativního charakteru, do výpočtů nevstupují, čímž dávají uživateli možnost přizpůsobit databázi svým specifickým požadavkům. Sítě SFN 5.0 je výpočetní systém pro analýzu pokrytí a rušení pro služby digitální a analogové televize a rozhlasu. Dnes je hlavně používán k analýze a návrhu jednofrekvenčních sítí DVB-T a T-DAB. Sítě SFN řeší úlohu výpočtu kritérií pokrytí s množinou vysílačů užitečného a rušícího signálu. Systém umožňuje více typů vykreslení diagramů. V této laboratorní úloze budou použity 2 modely šíření, a to ITU-310 a ITU-310 s korekcí podle CA (clearance angle). Software pracuje s daty z databázového systému RadioBase. Pro zobrazení výsledků výpočtů a terénního profilu je použita digitální mapa terénu a morfologická mapa, sdílené pro všechny programy balíku od firmy CRC Data. 51

10 P říloha č.10 Obr. 1 Hlavní menu RadioLabu. Obr. 2 Zadávání stanovišť. 52

11 P říloha č.11 Obr. 3 Zadávání parametrů viditelnosti. Obr. 4 Vzorový diagram viditelnosti. 53

12 P říloha č.12 Obr. 5 Zadávání parametrů pokrytí. Obr. 6 Vzorový diagram pokrytí. 54

13 P říloha č.13 Obr. 7 Správa datových kontejnerů v RadioBase. Obr. 8 Vytváření nového datového kontejneru. Obr. 9 Výběr používaných tlačítek. 55

14 Příloha č.14 Obr. 10 Zadávání parametrů vysílačů. Obr. 11 Zadávání parametrů vysílaného signálu. 56

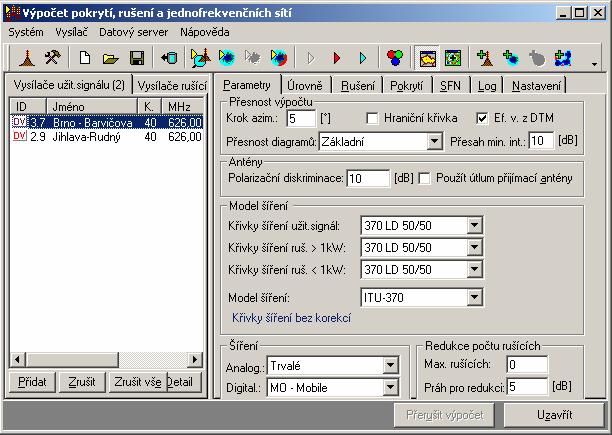

15 P říloha č.15 Obr. 12 Nastavení parametrů výpočtů v Sítě SFN. Obr. 13 Zadávání úrovní pro jednotlivá frekvenční pásma. 57

16 P říloha č.16 Obr. 14 Manuální provedení výpočtů pokrytí. Obr. 15 Manuální provedení výpočtů pokrytí pro SFN sítě. 58

17 P říloha č.17 Obr. 16 Diagram pokrytí parametrů č.1. Obr. 17 Diagram pokrytí parametrů č.1 s korekcí podle CA. 59

18 P říloha č.18 Obr. 18 Diagram pokrytí parametrů č.2. Obr. 19 Diagram pokrytí parametrů č.2 s korekcí podle CA. 60

19 P říloha č.19 Obr. 20 Stav pokrytí signálem DVB-T (konec roku 2007). Obr. 21 Stav pokrytí signálem DVB-T s korekcí podle CA. 61

20 P říloha č.20 ZADÁNÍ 1. Zobrazte si aktuální on-line databázi DVB-T vysílačů. 2. V programu RadioLab vytvořte databázi 3 stanovišť vysílačů (např. Praha, Brno, Ostrava) z parametrů získaných v bodě 1. Zobrazte viditelnost a pokrytí signálem. 3. V RadioBase vytvořte novou databázi 2 vysílačů, ze zadaných parametrů. 4. V Sítě SFN zobrazte pokrytí signálem i rušení vysílačů z databáze vytvořené v bodě V RadioBase změňte parametry signálu tak, aby signál nebyl tak zarušený. V Sítě SFN proveďte nové zobrazení pokrytí signálu s rušením. 6. Načtěte databázi (dvbt.mdb) reálné sítě vysílačů DVB-T v České Republice do RadioBase. V Sítě SFN proveďte výpočet pokrytí této plošné MFN obsahující lokální SFN. POZNÁMKY K MĚŘENÍ A. K laboratornímu počítači se přihlásíte jako Workstation only, login a password Vám zadá vyučující. Do USB portu zasuňte HASP Driver, který obdržíte od vyučujícího. Během měření je zakázáno prohlížet www stránky (vyjma těch v návodu jmenovaných) a připojovat se k FTP serverům. Pokud během laboratorního cvičení počítač nabídne aktualizaci některého programu, zavolejte vyučujícího nebo ji zrušte. B. Všechny zobrazené diagramy si exportujte přes schránu (pomocí PrintScreen) např. do Malování, a vložte je do protokolu! C. V RadioBase zapněte zobrazení pouze DVB-T vysílačů tlačítkem [DV]. Při zadávání výkonů vysílače s horizontální polarizací ponechte políčka pro vertikální polarizaci prázdná a obráceně. Stačí vyplnit údaj v kw a systém jej automaticky přepočte na dbw a naopak. D. V Sítě SFN v záložce {Parametry} je nutno zatrhnout políčko [ Ef. v. z DTM]! V záložce {Pokrytí} zatrhněte políčko [Náhledová přesnost]. E. Po skončení práce, otevřete RadioBase a tlačítkem [Konfigurace datových kontejnerů], a otevře se okno jako je na obrázku 7. Poté tlačítkem [Vymazat] odstraňte svůj d.k. (datový kontejner). Rovněž odstraňte soubory jméno vašeho d.k. s příponou mdb a ldb, z adresáře D:\MDTV\. POSTUP MĚŘENÍ 1) Na webových stránkách Českých Radiokomunikací ( Přehled vysílačů (Rychlé odkazy) DVB-T vysílače) si otevřete aktuální databázi vysílačů digitálního televizního signálu (dále jen parametry ) 2) a) Otevřete program RadioLab 3.0 pomocí zástupce umístěného na ploše. Prohlédněte si jednotlivá tlačítka horní lišty (viz. obrázek 1) a ujasněte si jejich význam. b) Ikonou [Stanoviště] se přepněte do zadávání databáze nových stanovišť. Ikonou [Nový záznam] zvolte zadávání nového stanoviště. Zadejte položky ID, Jméno, Zeměpisné souřadnice, Výška paty a Výška věže pro stanoviště vysílače v Brně-městě, jak je naznačeno na obrázku 2. Poté klikněte na ikonu [Uložit změny]. Obdobně postupujte pro stanoviště v Praze(Cukrák) a Ostravě. Nakonec zadávání stanovišť uzavřete. 62

21 Příloha č.21 c) Kliknutím na ikonu [Viditelnost] spusťte zobrazení viditelnosti. Nastavte parametry podle obrázku 3. Poté spusťte [Výpočet]. Poté klikněte na [ ] a postup výpočtu opakujte i se zbylými stanovišti. Diagramy postupně zobrazujte pomocí [Zobrazit V.Mapa], přičemž v.mapu ponechte otevřenou. Měl by Vám vyjít podobný diagram jako je na obrázku 4. d) Postup z bodu c) opakujte pro výpočet [Pokrytí]. Nastavte parametry podle obrázku 5, a výsledek porovnejte s obrázkem 6. Uložte si zobrazené diagramy, a RadioLab uzavřete. 3) a) Otevřete program RadioBase 3.0 pomocí zástupce umístěného na ploše. Prohlédněte si jednotlivá tlačítka horní lišty a záložek, a ujasněte si jejich význam. b) Kliknutím na tlačítko [Konfigurace datových kontejnerů], přejděte na správu již vytvořených kontejnerů (viz. obr.7). Tlačítkem [Nový] si vytvořte vlastní d.k.(viz. obr.8.) c) Ikonou [Vytvořit nový záznam] zvolte zadávání parametrů nového vysílače. V záložce {Vysílač} zadejte parametry vysílače jako na obrázku 10, a v záložce {Parametry} podle obrázku 11. Poté klikněte na ikonu [Uložit změny do historie]. Toto opakujte i pro parametry vysílače Brno město, získaných v bodě 1). U vysílače v Brně nastavte záložku {Parametry} stejně jako u vysílače v Jihlavě. 4) a) Otevřete program Sítě SFN 5.0 pomocí zástupce umístěného na ploše. Prohlédněte si jednotlivá tlačítka horní lišty a záložek, a ujasněte si jejich význam. b) Tlačítkem [Přidat] načtěte vysílače zadané v RadioBase. Poté klikněte na [Vypočítat celou úlohu digital] pro zobrazení vícefrekvenční sítě vysílačů. Poté tlačítkem [Zobrazit SFN síť] vykreslete diagram pro [Model šíření] v záložce {Parametry} podle standardů ITU-370 i ITU-370 CA. Vykreslené diagramy by měly obsahovat pokrytí s velkým stupněm nežádoucího rušení, přibližně jako na obrázku 16 pro model šíření ITU-370, a na obrázku 17 pro model ITU-370 CA s korekcí signálu podle clearance angle. c) Pro snížení stupně rušení je nutno změnit parametry vysílačů viz. bod 5). 5) 6) V programu RadioBase nejprve označte daný vysílač, a v záložce {Parametry} po kliknutí na [Editovat zvolený záznam] změňte hodnotu položky (Subsystém) na H 8k 1/4. Poté klikněte na [Uložit změny do historie]. Postup proveďte pro oba vysílače. Opakujte postup z 4). Poté by vám měly diagramy vyjít podobně jako na obrázku 18 pro model šíření ITU-370 a na obrázku 19 pro model ITU-370 CA. V programu RadioBase tlačítkem [Konfigurace datových kontejnerů] načtěte přednastavenou databázi DVB-T vysílačů v České Republice jménem dvbt.mdb. V programu Sítě SFN přidejte pro výpočet všechny vysílače obsažené touto databází a tlačítkem [Vypočítat celou úlohy digital], která uvažuje jak síť MFN tak i SFN. Nakonec tlačítkem [Zobrazit SFN síť] vykreslete diagramy reálného pokrytí území ČR, pro modely šíření ITU-370 a ITU-370 CA. Diagramy by měly být podobné s obrázky 20 a 21. POUŽITÉ MĚŘÍCÍ PŘÍSTROJE PC RadioLab RadioBase Sítě SFN počítač v laboratoři software RadioLab 3.0 pro zobrazení šíření rádiových signálů. software RadioBase 2.3 pro práci s databázemi vysílačů. software Sítě SFN 5.0 pro zobrazení pokrytí, rušení a jednofrekvenčních sítí. ZÁVĚR Do závěru každý student uvede své individuální hodnocení měření a potvrdí jej svým podpisem. Je třeba podrobně komentovat každý bod měření, všechny výsledky a každou měřenou charakteristiku. Individuální závěr by měl také uvádět důležité technické a odborné poznatky z měření. 63
