LWD Průvodce rychlým spuštěním Úvod. Instalace ovladačů a softwaru

Transkript

1 LWD Průvodce rychlým spuštěním Úvod DigiTrak Log-While-Drilling (LWD ) (záznam při vrtání) je kompatibilní s operačními systémy Microsoft Windows XP, Vista, 7, a 8/8.1. Sada LWD obsahuje dvě zařízení USB: LWD USB flash disk software, ovladače, návody a vzorová data Bluetooth USB adaptér Amp ed RF, Model BT-210 pro Bluetooth připojení k PC Systém DataLog na přijímači F5 zaznamenává data hloubky, sklonu, změny výšky a tlaku-napětí. Použijte software LWD na počítači k importu těchto dat na displej, anotaci a tvorbě záznamů o vrtání a grafů. Instalace ovladačů a softwaru 1. Vložte LWD flash disk do portu USB a otevřete složku LWD Kit > Drivers for LWD (Install First) (Sada LWT > Ovladače pro LWD (Instalujte nejprve)). 2. U systému F5 dvakrát klepněte na soubor ve složce Bluetooth Driver (Ovladač Bluetooth). U systému Eclipse dvakrát klepněte na soubor ve složce Infra-Red Driver (USB to Serial) (Infračervený ovladač (USB na sériový)). 3. Ve složce DigiTrak LWD Software dvakrát klepněte na soubor setup (nastavení) k instalaci LWD. 4. Po instalace se na ploše na první stránce a v nabídce Start objeví zástupce LWD. Feb 2017 Digital Control Incorporated Všechna práva vyhrazena A Czech

2 Příprava k odeslání Požadována pouze pro počáteční instalaci. 1. Z hlavní nabídky přijímače otevřete obrazovku Informace o systému a poznamenejte si ID číslo přijímače a adresu zařízení Bluetooth (BT) Identifikační číslo přijímače 2. Adresa zařízení Bluetooth 2. Otevřete aplikaci LWD a zvolte View > Bluetooth Device List (Náhled > Seznam zařízení Bluetooth). 1. Dříve přidaná zařízení Bluetooth 2. Adresa zařízení Bluetooth 3. Jméno přijímače F5 3. Zadejte Bluetooth Device Address (adresu zařízení Bluetooth) a Name (jméno) přijímače F5 (DCI doporučuje použít jako jméno ID číslo přijímače). 4. Klepněte na Add (Přidat) a přijímač se objeví na seznamu zařízení Bluetooth. Klepněte OK k výstupu. 5. Zasuňte adaptér Bluetooth do portu USB na počítači. Nyní jste připraveni k odeslání dat.

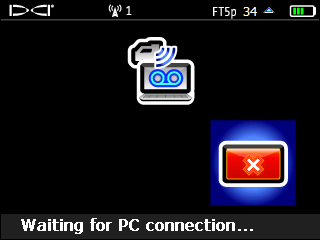

3 Odesílání dat z přijímače do počítače 1. Na přijímači přejděte dolů v hlavní nabídce a zvolte Drill DataLog (Záznam DataLog vrtání) nebo Pressure-Tension DataLog (Záznam DataLog tlaku-napětí) Zvolte Upload job (Odeslat úkol). 1. Nabídka záznamu DataLog vrtání 2. Nabídka záznamu DataLog tlaku-napětí 1. Odeslat úkol 3. Zvolte úkol DataLog ze seznamu (není zobrazen). Data musí být přenesena během 15 minut, jinak se přijímač vypne. 4. Otevřete program LWD, zvolte File > New (Soubor > Nový) a zvolte typ úkolu (Data vrtání, Tlak-Napětí nebo Řízení). Otevře se prázdný úkol. 5. Zvolte File > Upload Control (Soubor > Ovládání odesílání).

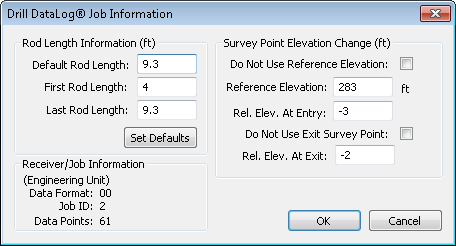

4 6. Proveďte následující volby, poté klepněte na Connect to Device (Připojit k zařízení) k zahájení přenosu dat Po dokončení přenosu přijímač F5 pípne. 1. Silicon Labs Bluetooth 3. Jméno přijímače F5 5. Informace o úkolu zadejte nyní nebo později. Po skončení klepněte na OK. Pole datových informací a oblasti grafu se zaplní daty. Pro podrobnější zprávu přidejte praporky technické infrastruktury a anotace ke grafu. Funkce aplikace Když je úkol otevřený, aplikace LWD ukazuje podrobné informace o úkolu a data vrtání, včetně náhledu na profil vrtu. Data tlaku-napětí budou zahrnovat grafy tlaku a síly.data tlaku-napětí budou zahrnovat grafy tlaku a síly. Mnoho položek nabídky programu se také objeví jako ikony na nástrojové liště. Jiné zdroje Kromě nápovědy v softwaru LWD jsou další návody k obsluze uloženy na LWD flash disku. Podrobné informace najdete v návodu k obsluze k F5 DataLog Log-While-Drilling (LWD ), který je dostupný na stránce případnými dotazy se obraťte na regionální pobočku DCI na čísle nebo na zákaznické služby v USA na čísle

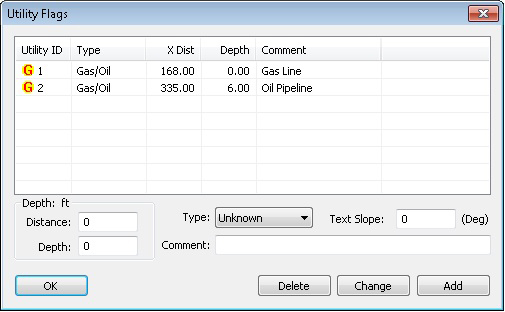

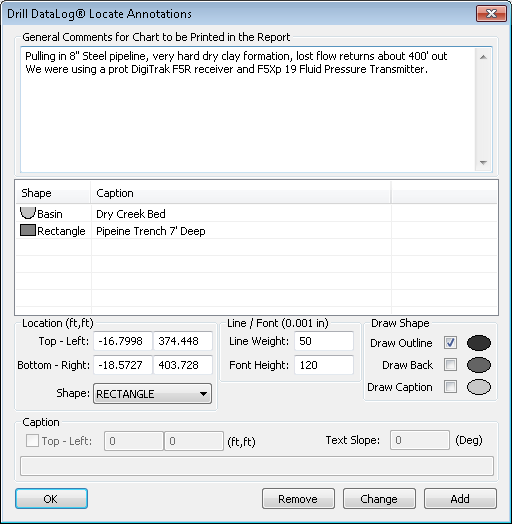

5 Tvorba praporků technické infrastruktury Zadané praporky technické infrastruktury se zobrazují v oblasti grafu a ve vytištěné zprávě. 1. Držte tlačítko Shift (Posun) a klepněte na graf profilu, kam chcete umístit praporek technické infrastruktury. Otevře se dialogový rámeček praporků technické infrastruktury s daty polohy pro automaticky zadaný bod. 2. Zvolte Type (Typ) technické infrastruktury Klepněte na Add (Přidat) k odeslání nového praporku technické infrastruktury na seznam, poté klepněte na OK k umístění praporku technické infrastruktury do grafu. Dvakrát klepněte na stávající praporek technické infrastruktury ke Change (Změně) jeho vlastností nebo Delete (Vymazat) k jeho vymazání. Tvorba anotace v grafu Anotace v grafu využívají tvary a popisky k identifikaci prvků a zadávání poznámek, které se objeví v oblasti grafu a ve vytištěné zprávě. 1. Držte tlačítko Shift (Posun) a přetáhněte rámeček kolem oblasti, kde by se měla anotace objevit. Dialogový rámeček Locate Annotations (Lokalizační bod anotace) se otevře se souřadnicemi automaticky zadaného rámečku. 2. Zvolte tvar, barvu a popisek pro anotaci. Klepněte na Add (Přidat) k odeslání anotace na seznam, poté na OK k umístění anotace do grafu. Dvakrát klepněte na stávající anotaci ke Change (změně) jejích vlastností nebo ji Remove (odstraňte). Podívejte se na školicí videa DigiTrak na stránce

6 Typická Obrazovka Lišta nabídky 2. Nástrojová lišta 3. Informace o pracovišti 4. Seznam datových bodů 5. Informace o úkolu 6. Oblast Grafu
