Instalační manuál. Malý MagicBox.

Rozměr: px
Začít zobrazení ze stránky:

Download "Instalační manuál. Malý MagicBox. www.termodynamicke-panely.cz"

Transkript

1 Instalační manuál Malý MagicBox 1. Obecné bezpečnostní zásady Popis systému Kdo může systém instalovat Technické údaje Schéme systému Instalace Řešení problémů Všeobecné záruční podmínky Záruční list

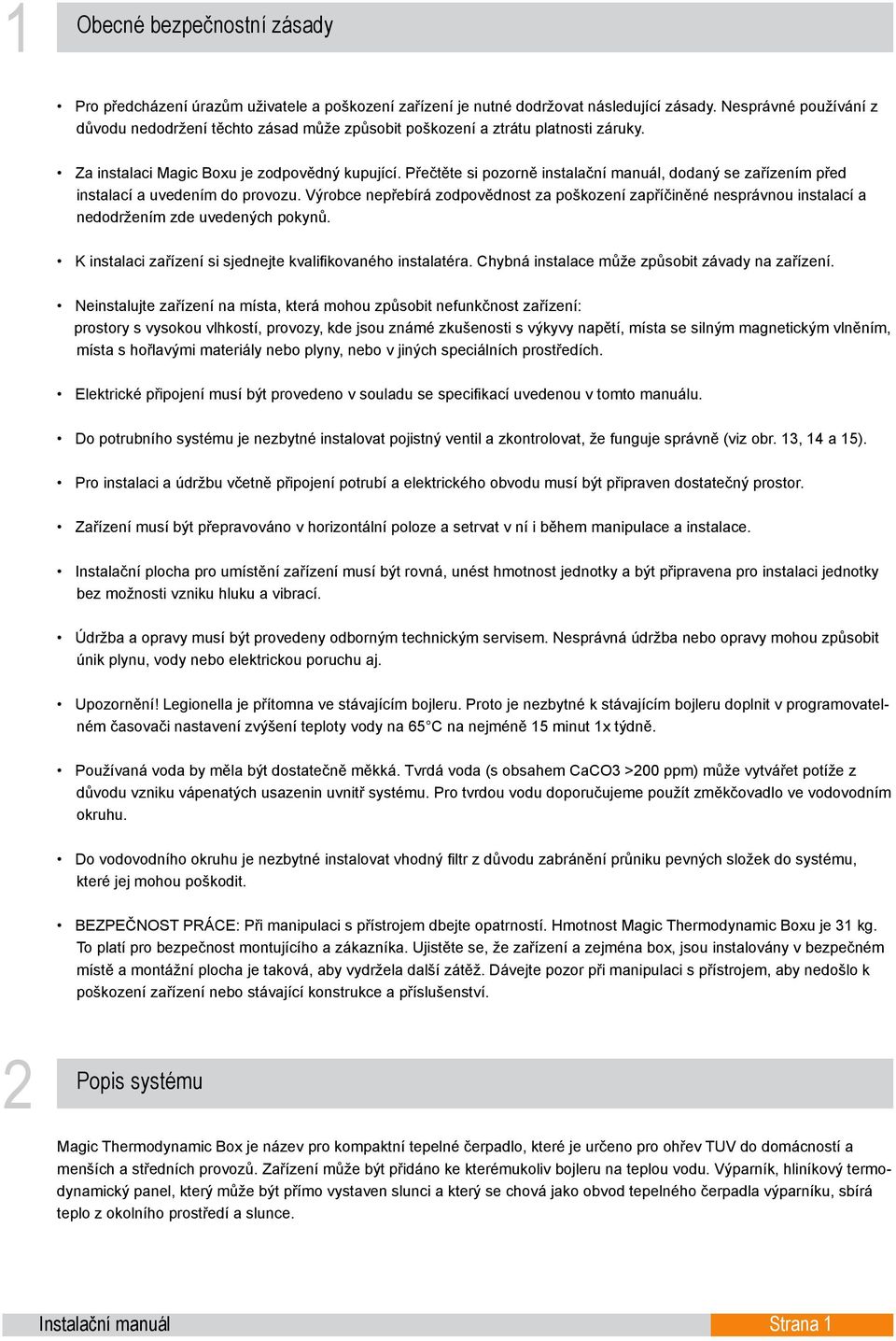

2 1 Obecné bezpečnostní zásady Pro předcházení úrazům uživatele a poškození zařízení je nutné dodržovat následující zásady. Nesprávné používání z důvodu nedodržení těchto zásad může způsobit poškození a ztrátu platnosti záruky. Za instalaci Magic Boxu je zodpovědný kupující. Přečtěte si pozorně instalační manuál, dodaný se zařízením před instalací a uvedením do provozu. Výrobce nepřebírá zodpovědnost za poškození zapříčiněné nesprávnou instalací a nedodržením zde uvedených pokynů. K instalaci zařízení si sjednejte kvalifikovaného instalatéra. Chybná instalace může způsobit závady na zařízení. Neinstalujte zařízení na místa, která mohou způsobit nefunkčnost zařízení: prostory s vysokou vlhkostí, provozy, kde jsou známé zkušenosti s výkyvy napětí, místa se silným magnetickým vlněním, místa s hořlavými materiály nebo plyny, nebo v jiných speciálních prostředích. Elektrické připojení musí být provedeno v souladu se specifikací uvedenou v tomto manuálu. Do potrubního systému je nezbytné instalovat pojistný ventil a zkontrolovat, že funguje správně (viz obr. 13, 14 a 15). Pro instalaci a údržbu včetně připojení potrubí a elektrického obvodu musí být připraven dostatečný prostor. Zařízení musí být přepravováno v horizontální poloze a setrvat v ní i během manipulace a instalace. Instalační plocha pro umístění zařízení musí být rovná, unést hmotnost jednotky a být připravena pro instalaci jednotky bez možnosti vzniku hluku a vibrací. Údržba a opravy musí být provedeny odborným technickým servisem. Nesprávná údržba nebo opravy mohou způsobit únik plynu, vody nebo elektrickou poruchu aj. Upozornění! Legionella je přítomna ve stávajícím bojleru. Proto je nezbytné k stávajícím bojleru doplnit v programovatelném časovači nastavení zvýšení teploty vody na 65 C na nejméně 15 minut 1x týdně. Používaná voda by měla být dostatečně měkká. Tvrdá voda (s obsahem CaCO3 >200 ppm) může vytvářet potíže z důvodu vzniku vápenatých usazenin uvnitř systému. Pro tvrdou vodu doporučujeme použít změkčovadlo ve vodovodním okruhu. Do vodovodního okruhu je nezbytné instalovat vhodný filtr z důvodu zabránění průniku pevných složek do systému, které jej mohou poškodit. BEZPEČNOST PRÁCE: Při manipulaci s přístrojem dbejte opatrností. Hmotnost Magic Thermodynamic Boxu je 31 kg. To platí pro bezpečnost montujícího a zákazníka. Ujistěte se, že zařízení a zejména box, jsou instalovány v bezpečném místě a montážní plocha je taková, aby vydržela další zátěž. Dávejte pozor při manipulaci s přístrojem, aby nedošlo k poškození zařízení nebo stávající konstrukce a příslušenství. 2 Popis systému Magic Thermodynamic Box je název pro kompaktní tepelné čerpadlo, které je určeno pro ohřev TUV do domácností a menších a středních provozů. Zařízení může být přidáno ke kterémukoliv bojleru na teplou vodu. Výparník, hliníkový termodynamický panel, který může být přímo vystaven slunci a který se chová jako obvod tepelného čerpadla výparníku, sbírá teplo z okolního prostředí a slunce. Instalační manuál Strana 1

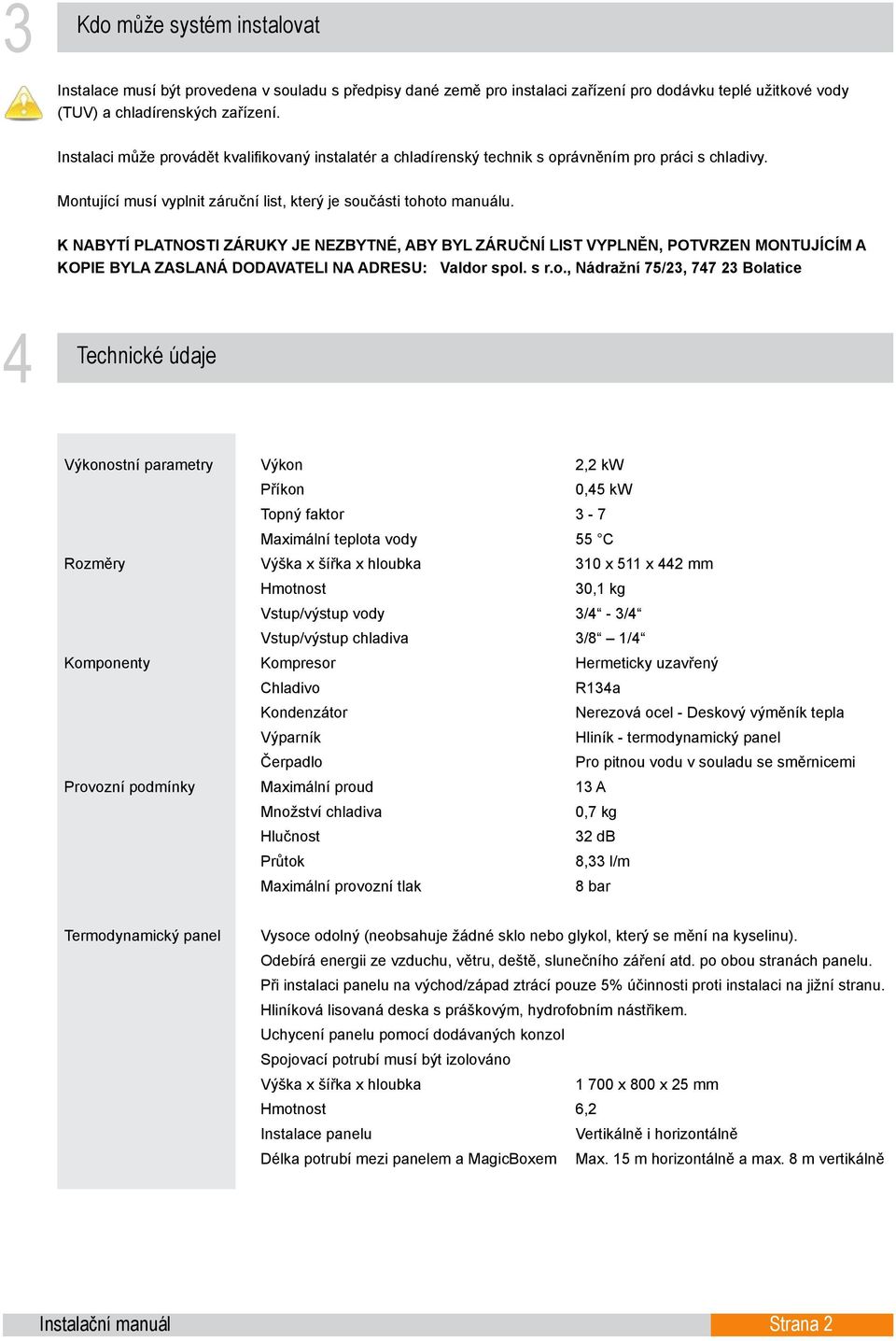

3 3 Kdo může systém instalovat Instalace musí být provedena v souladu s předpisy dané země pro instalaci zařízení pro dodávku teplé užitkové vody (TUV) a chladírenských zařízení. Instalaci může provádět kvalifikovaný instalatér a chladírenský technik s oprávněním pro práci s chladivy. Montující musí vyplnit záruční list, který je součásti tohoto manuálu. K NABYTÍ PLATNOSTI ZÁRUKY JE NEZBYTNÉ, ABY BYL ZÁRUČNÍ LIST VYPLNĚN, POTVRZEN MONTUJÍCÍM A KOPIE BYLA ZASLANÁ DODAVATELI NA ADRESU: Valdor spol. s r.o., Nádražní 75/23, Bolatice 4 Technické údaje Výkonostní parametry Výkon 2,2 kw Příkon 0,45 kw Topný faktor 3-7 Maximální teplota vody 55 C Rozměry Výška x šířka x hloubka 310 x 511 x 442 mm Hmotnost 30,1 kg Vstup/výstup vody 3/4-3/4 Vstup/výstup chladiva 3/8 1/4 Komponenty Kompresor Hermeticky uzavřený Chladivo R134a Kondenzátor Nerezová ocel - Deskový výměník tepla Výparník Hliník - termodynamický panel Čerpadlo Pro pitnou vodu v souladu se směrnicemi Provozní podmínky Maximální proud 13 A Množství chladiva 0,7 kg Hlučnost 32 db Průtok 8,33 l/m Maximální provozní tlak 8 bar Termodynamický panel Vysoce odolný (neobsahuje žádné sklo nebo glykol, který se mění na kyselinu). Odebírá energii ze vzduchu, větru, deště, slunečního záření atd. po obou stranách panelu. Při instalaci panelu na východ/západ ztrácí pouze 5% účinnosti proti instalaci na jižní stranu. Hliníková lisovaná deska s práškovým, hydrofobním nástřikem. Uchycení panelu pomocí dodávaných konzol Spojovací potrubí musí být izolováno Výška x šířka x hloubka x 800 x 25 mm Hmotnost 6,2 Instalace panelu Vertikálně i horizontálně Délka potrubí mezi panelem a MagicBoxem Max. 15 m horizontálně a max. 8 m vertikálně Instalační manuál Strana 2

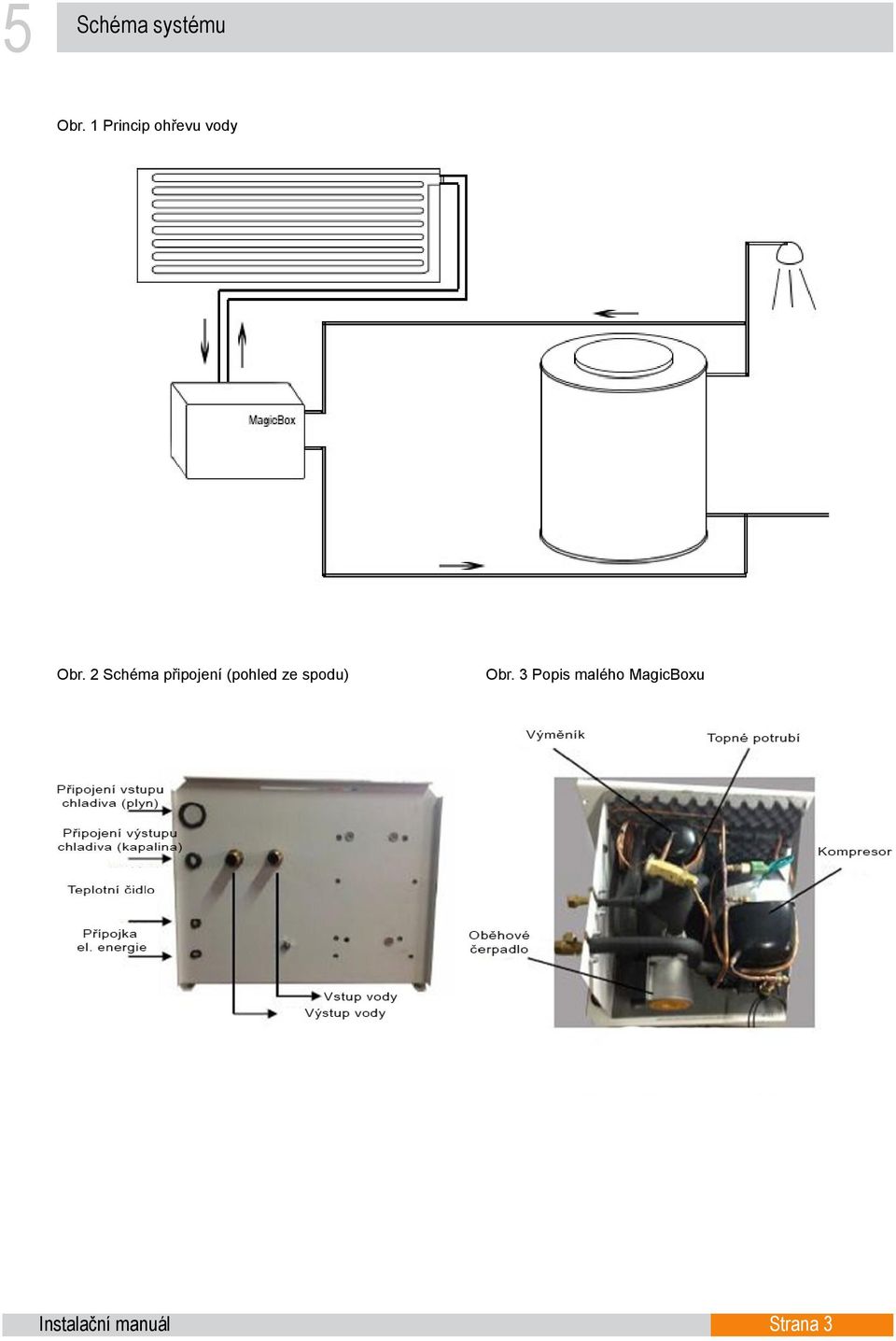

4 5 Schéma systému Obr. 1 Princip ohřevu vody Obr. 2 Schéma připojení (pohled ze spodu) Obr. 3 Popis malého MagicBoxu Instalační manuál Strana 3

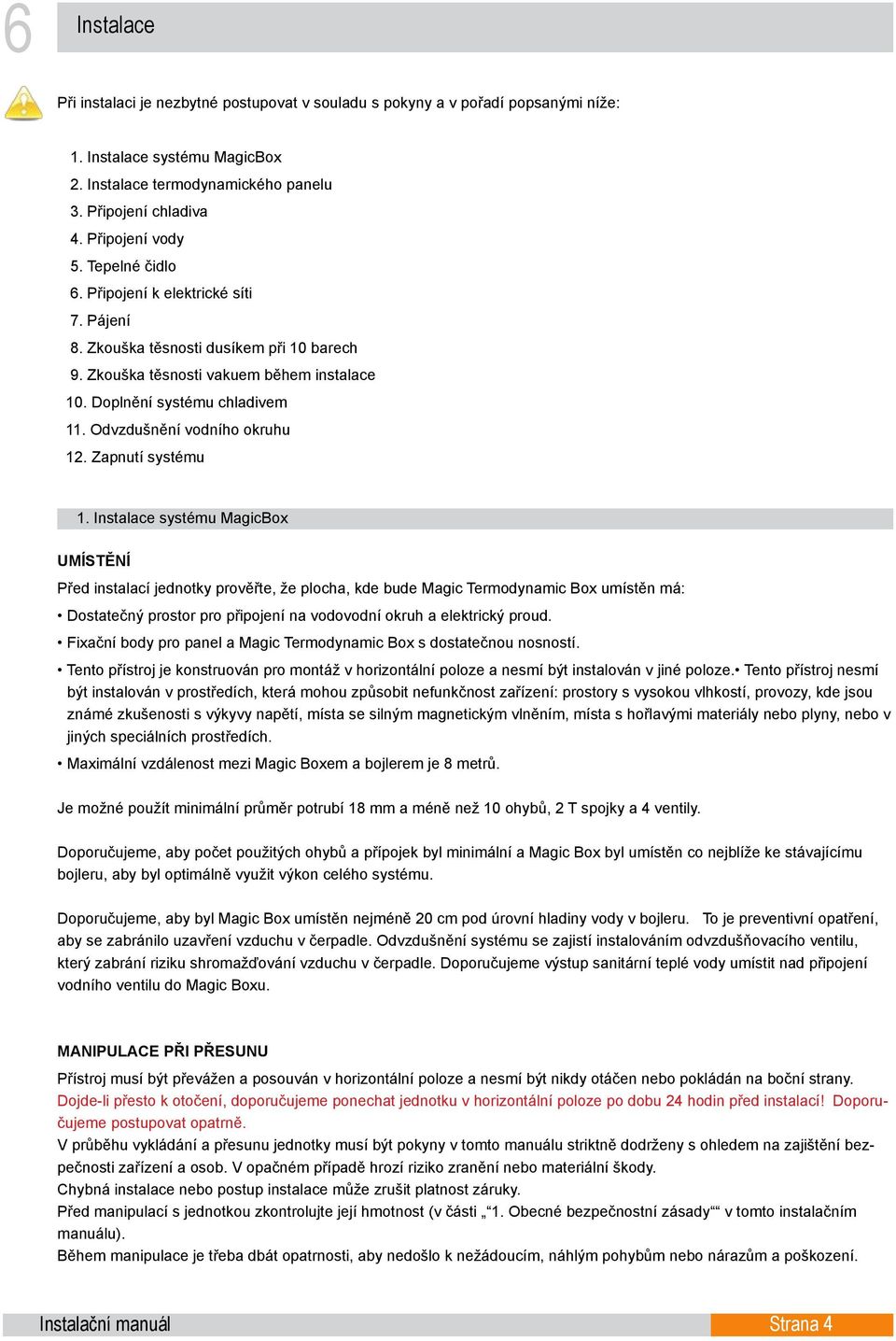

5 6 Instalace Při instalaci je nezbytné postupovat v souladu s pokyny a v pořadí popsanými níže: 1. Instalace systému MagicBox 2. Instalace termodynamického panelu 3. Připojení chladiva 4. Připojení vody 5. Tepelné čidlo 6. Připojení k elektrické síti 7. Pájení 8. Zkouška těsnosti dusíkem při 10 barech 9. Zkouška těsnosti vakuem během instalace 10. Doplnění systému chladivem 11. Odvzdušnění vodního okruhu 12. Zapnutí systému 1. Instalace systému MagicBox UMÍSTĚNÍ Před instalací jednotky prověřte, že plocha, kde bude Magic Termodynamic Box umístěn má: Dostatečný prostor pro připojení na vodovodní okruh a elektrický proud. Fixační body pro panel a Magic Termodynamic Box s dostatečnou nosností. Tento přístroj je konstruován pro montáž v horizontální poloze a nesmí být instalován v jiné poloze. Tento přístroj nesmí být instalován v prostředích, která mohou způsobit nefunkčnost zařízení: prostory s vysokou vlhkostí, provozy, kde jsou známé zkušenosti s výkyvy napětí, místa se silným magnetickým vlněním, místa s hořlavými materiály nebo plyny, nebo v jiných speciálních prostředích. Maximální vzdálenost mezi Magic Boxem a bojlerem je 8 metrů. Je možné použít minimální průměr potrubí 18 mm a méně než 10 ohybů, 2 T spojky a 4 ventily. Doporučujeme, aby počet použitých ohybů a přípojek byl minimální a Magic Box byl umístěn co nejblíže ke stávajícímu bojleru, aby byl optimálně využit výkon celého systému. Doporučujeme, aby byl Magic Box umístěn nejméně 20 cm pod úrovní hladiny vody v bojleru. To je preventivní opatření, aby se zabránilo uzavření vzduchu v čerpadle. Odvzdušnění systému se zajistí instalováním odvzdušňovacího ventilu, který zabrání riziku shromažďování vzduchu v čerpadle. Doporučujeme výstup sanitární teplé vody umístit nad připojení vodního ventilu do Magic Boxu. MANIPULACE PŘI PŘESUNU Přístroj musí být převážen a posouván v horizontální poloze a nesmí být nikdy otáčen nebo pokládán na boční strany. Dojde-li přesto k otočení, doporučujeme ponechat jednotku v horizontální poloze po dobu 24 hodin před instalací! Doporučujeme postupovat opatrně. V průběhu vykládání a přesunu jednotky musí být pokyny v tomto manuálu striktně dodrženy s ohledem na zajištění bezpečnosti zařízení a osob. V opačném případě hrozí riziko zranění nebo materiální škody. Chybná instalace nebo postup instalace může zrušit platnost záruky. Před manipulací s jednotkou zkontrolujte její hmotnost (v části 1. Obecné bezpečnostní zásady v tomto instalačním manuálu). Během manipulace je třeba dbát opatrnosti, aby nedošlo k nežádoucím, náhlým pohybům nebo nárazům a poškození. Instalační manuál Strana 4

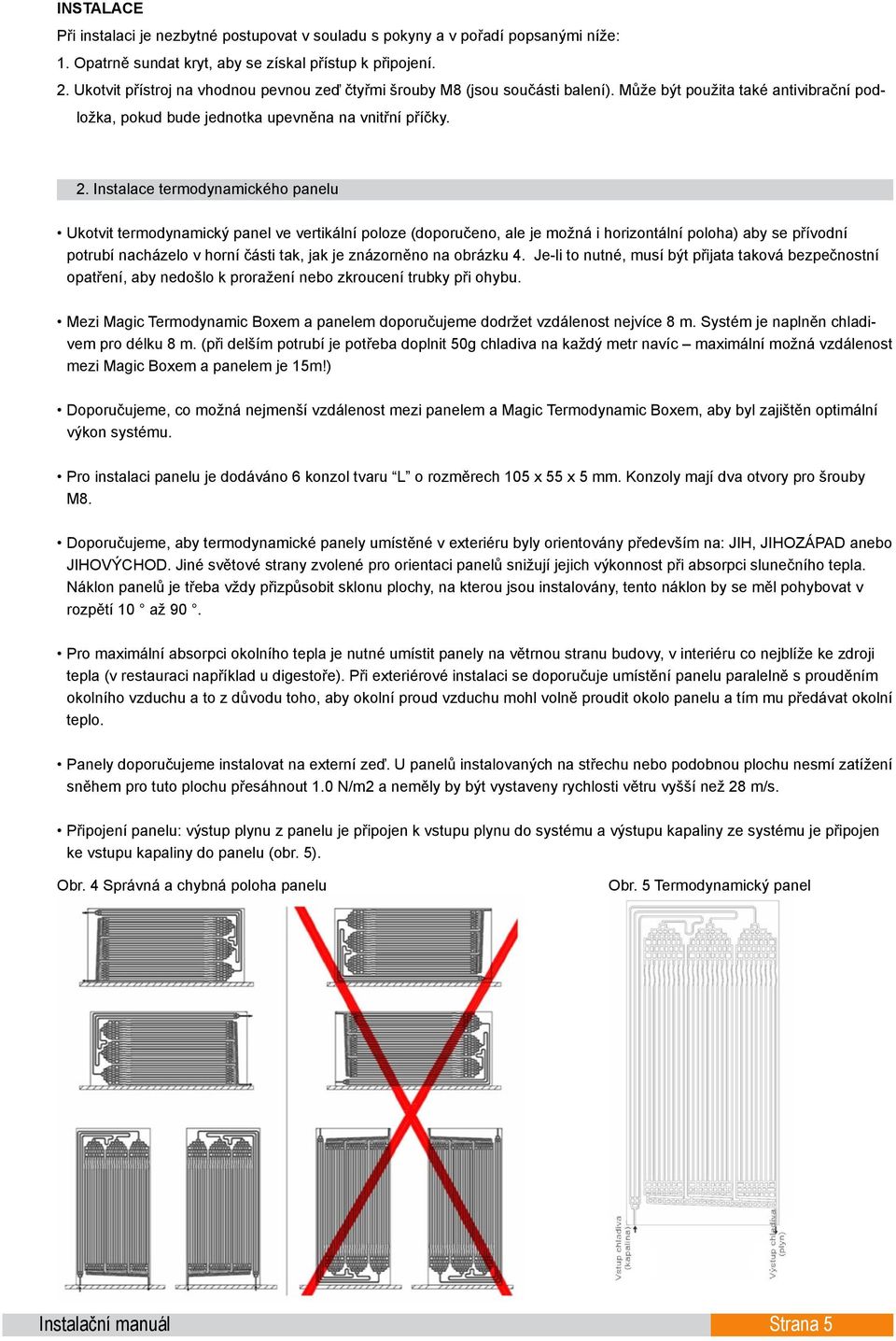

6 INSTALACE Při instalaci je nezbytné postupovat v souladu s pokyny a v pořadí popsanými níže: 1. Opatrně sundat kryt, aby se získal přístup k připojení. 2. Ukotvit přístroj na vhodnou pevnou zeď čtyřmi šrouby M8 (jsou součásti balení). Může být použita také antivibrační podložka, pokud bude jednotka upevněna na vnitřní příčky. 2. Instalace termodynamického panelu Ukotvit termodynamický panel ve vertikální poloze (doporučeno, ale je možná i horizontální poloha) aby se přívodní potrubí nacházelo v horní části tak, jak je znázorněno na obrázku 4. Je-li to nutné, musí být přijata taková bezpečnostní opatření, aby nedošlo k proražení nebo zkroucení trubky při ohybu. Mezi Magic Termodynamic Boxem a panelem doporučujeme dodržet vzdálenost nejvíce 8 m. Systém je naplněn chladivem pro délku 8 m. (při delším potrubí je potřeba doplnit 50g chladiva na každý metr navíc maximální možná vzdálenost mezi Magic Boxem a panelem je 15m!) Doporučujeme, co možná nejmenší vzdálenost mezi panelem a Magic Termodynamic Boxem, aby byl zajištěn optimální výkon systému. Pro instalaci panelu je dodáváno 6 konzol tvaru L o rozměrech 105 x 55 x 5 mm. Konzoly mají dva otvory pro šrouby M8. Doporučujeme, aby termodynamické panely umístěné v exteriéru byly orientovány především na: JIH, JIHOZÁPAD anebo JIHOVÝCHOD. Jiné světové strany zvolené pro orientaci panelů snižují jejich výkonnost při absorpci slunečního tepla. Náklon panelů je třeba vždy přizpůsobit sklonu plochy, na kterou jsou instalovány, tento náklon by se měl pohybovat v rozpětí 10 až 90. Pro maximální absorpci okolního tepla je nutné umístit panely na větrnou stranu budovy, v interiéru co nejblíže ke zdroji tepla (v restauraci například u digestoře). Při exteriérové instalaci se doporučuje umístění panelu paralelně s prouděním okolního vzduchu a to z důvodu toho, aby okolní proud vzduchu mohl volně proudit okolo panelu a tím mu předávat okolní teplo. Panely doporučujeme instalovat na externí zeď. U panelů instalovaných na střechu nebo podobnou plochu nesmí zatížení sněhem pro tuto plochu přesáhnout 1.0 N/m2 a neměly by být vystaveny rychlosti větru vyšší než 28 m/s. Připojení panelu: výstup plynu z panelu je připojen k vstupu plynu do systému a výstupu kapaliny ze systému je připojen ke vstupu kapaliny do panelu (obr. 5). Obr. 4 Správná a chybná poloha panelu Obr. 5 Termodynamický panel Instalační manuál Strana 5

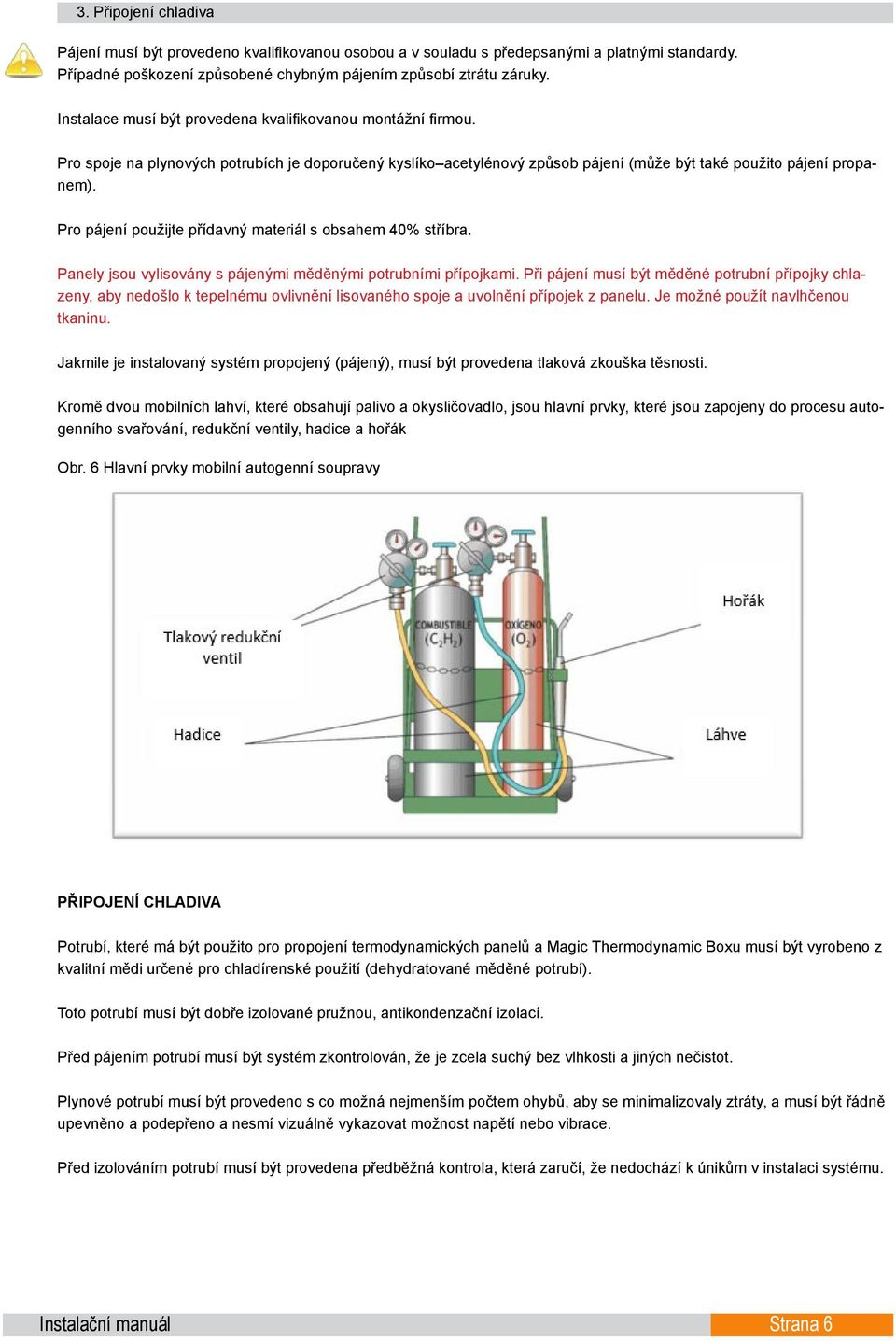

7 3. Připojení chladiva Pájení musí být provedeno kvalifikovanou osobou a v souladu s předepsanými a platnými standardy. Případné poškození způsobené chybným pájením způsobí ztrátu záruky. Instalace musí být provedena kvalifikovanou montážní firmou. Pro spoje na plynových potrubích je doporučený kyslíko acetylénový způsob pájení (může být také použito pájení propanem). Pro pájení použijte přídavný materiál s obsahem 40% stříbra. Panely jsou vylisovány s pájenými měděnými potrubními přípojkami. Při pájení musí být měděné potrubní přípojky chlazeny, aby nedošlo k tepelnému ovlivnění lisovaného spoje a uvolnění přípojek z panelu. Je možné použít navlhčenou tkaninu. Jakmile je instalovaný systém propojený (pájený), musí být provedena tlaková zkouška těsnosti. Kromě dvou mobilních lahví, které obsahují palivo a okysličovadlo, jsou hlavní prvky, které jsou zapojeny do procesu autogenního svařování, redukční ventily, hadice a hořák Obr. 6 Hlavní prvky mobilní autogenní soupravy PŘIPOJENÍ CHLADIVA Potrubí, které má být použito pro propojení termodynamických panelů a Magic Thermodynamic Boxu musí být vyrobeno z kvalitní mědi určené pro chladírenské použití (dehydratované měděné potrubí). Toto potrubí musí být dobře izolované pružnou, antikondenzační izolací. Před pájením potrubí musí být systém zkontrolován, že je zcela suchý bez vlhkosti a jiných nečistot. Plynové potrubí musí být provedeno s co možná nejmenším počtem ohybů, aby se minimalizovaly ztráty, a musí být řádně upevněno a podepřeno a nesmí vizuálně vykazovat možnost napětí nebo vibrace. Před izolováním potrubí musí být provedena předběžná kontrola, která zaručí, že nedochází k únikům v instalaci systému. Instalační manuál Strana 6

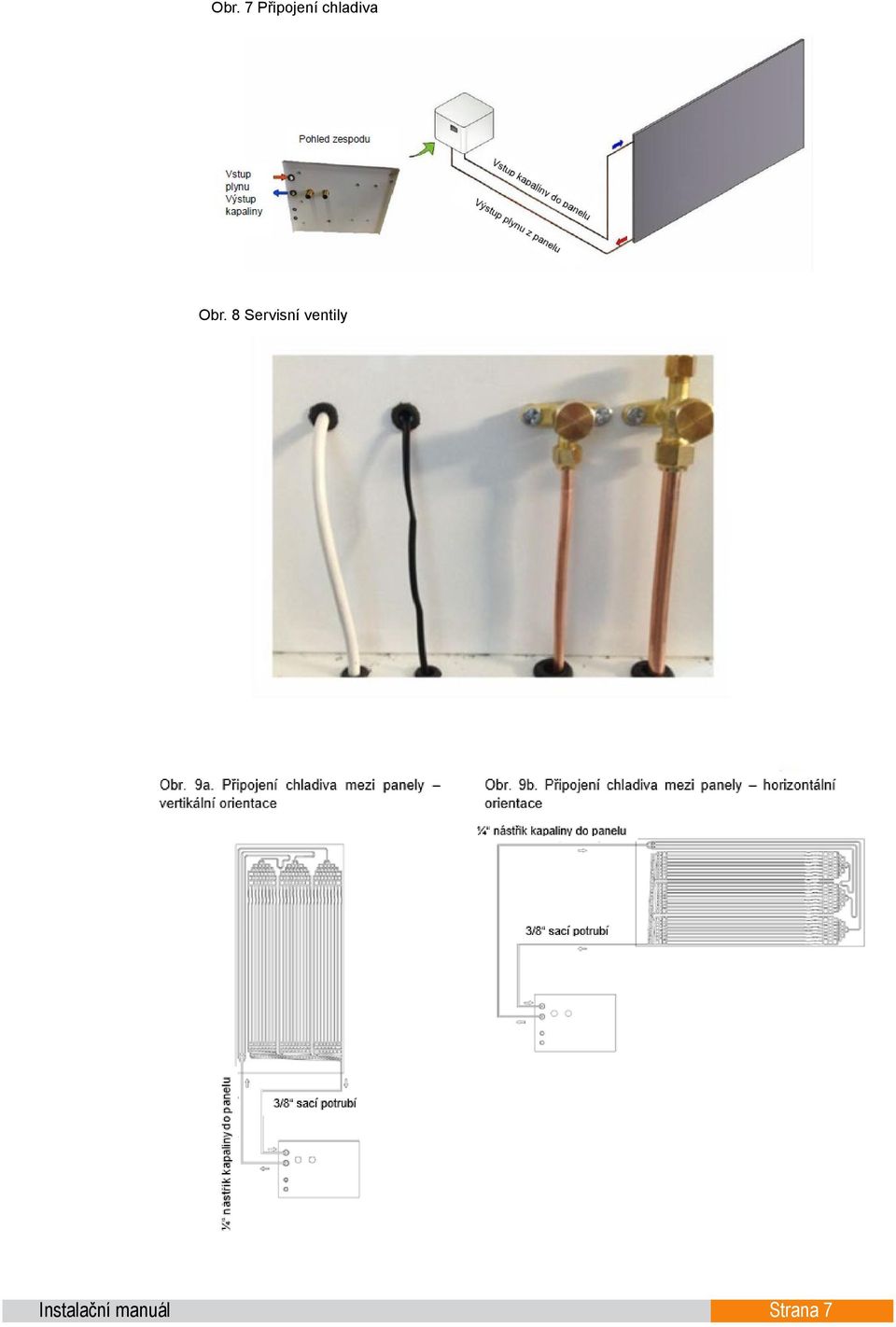

8 Obr. 7 Připojení chladiva Obr. 8 Servisní ventily Instalační manuál Strana 7

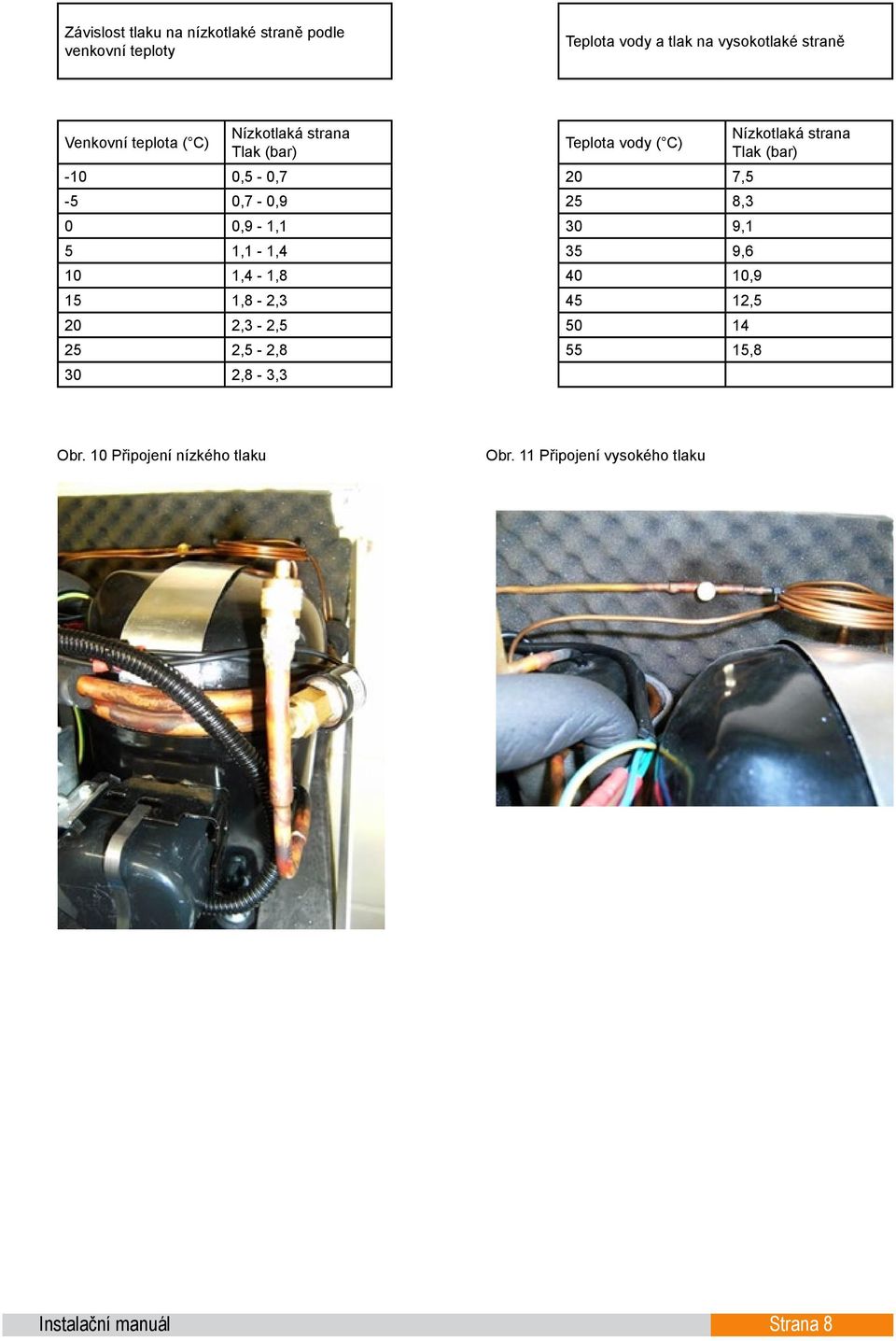

9 Závislost tlaku na nízkotlaké straně podle venkovní teploty Teplota vody a tlak na vysokotlaké straně Venkovní teplota ( C) Nízkotlaká strana Tlak (bar) Teplota vody ( C) -10 0,5-0,7 20 7,5-5 0,7-0,9 25 8,3 0 0,9-1,1 30 9,1 5 1,1-1,4 35 9,6 10 1,4-1, ,9 15 1,8-2, ,5 20 2,3-2, ,5-2, ,8 30 2,8-3,3 Nízkotlaká strana Tlak (bar) Obr. 10 Připojení nízkého tlaku Obr. 11 Připojení vysokého tlaku Instalační manuál Strana 8

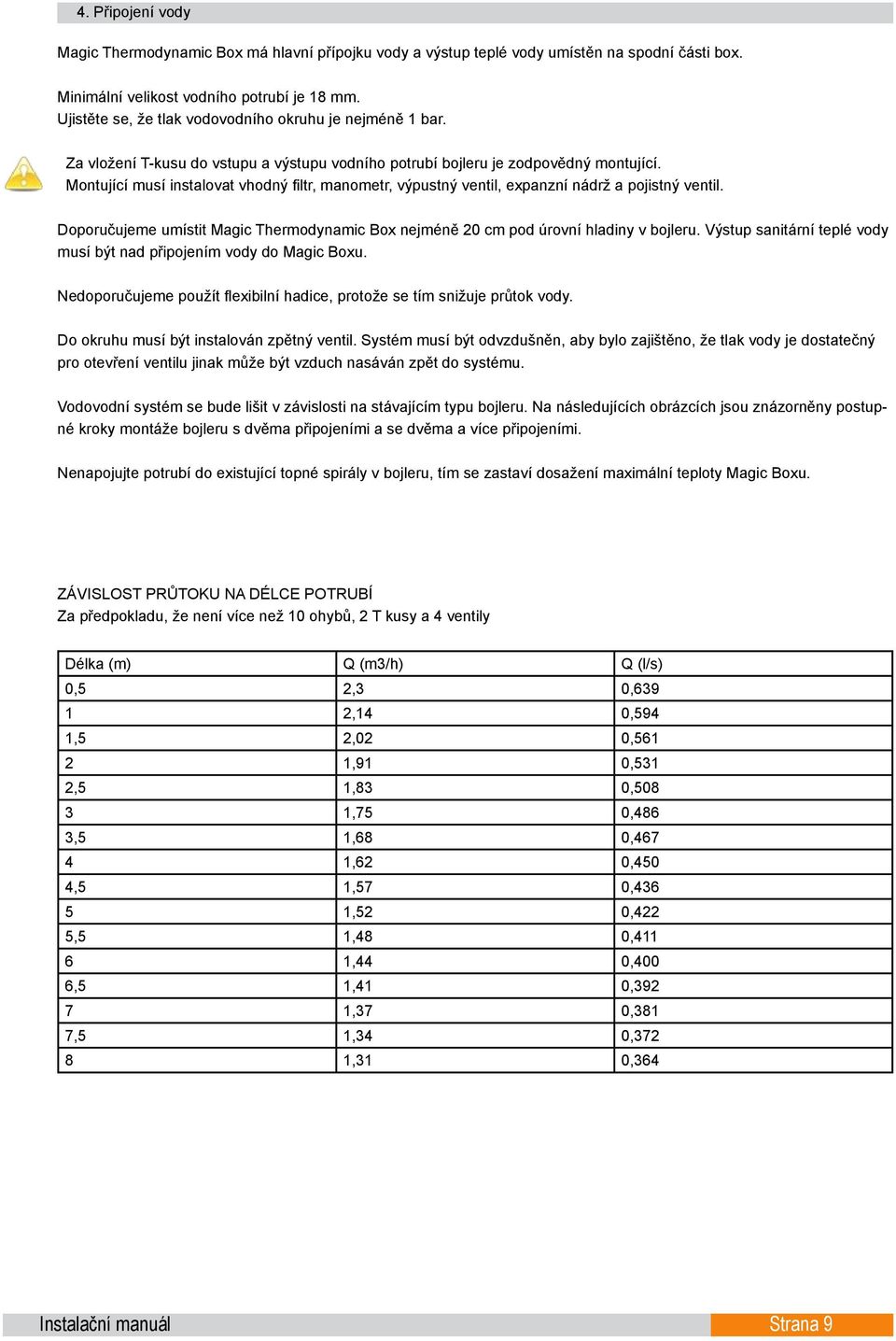

10 4. Připojení vody Magic Thermodynamic Box má hlavní přípojku vody a výstup teplé vody umístěn na spodní části box. Minimální velikost vodního potrubí je 18 mm. Ujistěte se, že tlak vodovodního okruhu je nejméně 1 bar. Za vložení T-kusu do vstupu a výstupu vodního potrubí bojleru je zodpovědný montující. Montující musí instalovat vhodný filtr, manometr, výpustný ventil, expanzní nádrž a pojistný ventil. Doporučujeme umístit Magic Thermodynamic Box nejméně 20 cm pod úrovní hladiny v bojleru. Výstup sanitární teplé vody musí být nad připojením vody do Magic Boxu. Nedoporučujeme použít flexibilní hadice, protože se tím snižuje průtok vody. Do okruhu musí být instalován zpětný ventil. Systém musí být odvzdušněn, aby bylo zajištěno, že tlak vody je dostatečný pro otevření ventilu jinak může být vzduch nasáván zpět do systému. Vodovodní systém se bude lišit v závislosti na stávajícím typu bojleru. Na následujících obrázcích jsou znázorněny postupné kroky montáže bojleru s dvěma připojeními a se dvěma a více připojeními. Nenapojujte potrubí do existující topné spirály v bojleru, tím se zastaví dosažení maximální teploty Magic Boxu. ZÁVISLOST PRŮTOKU NA DÉLCE POTRUBÍ Za předpokladu, že není více než 10 ohybů, 2 T kusy a 4 ventily Délka (m) Q (m3/h) Q (l/s) 0,5 2,3 0, ,14 0,594 1,5 2,02 0, ,91 0,531 2,5 1,83 0, ,75 0,486 3,5 1,68 0, ,62 0,450 4,5 1,57 0, ,52 0,422 5,5 1,48 0, ,44 0,400 6,5 1,41 0, ,37 0,381 7,5 1,34 0, ,31 0,364 Instalační manuál Strana 9

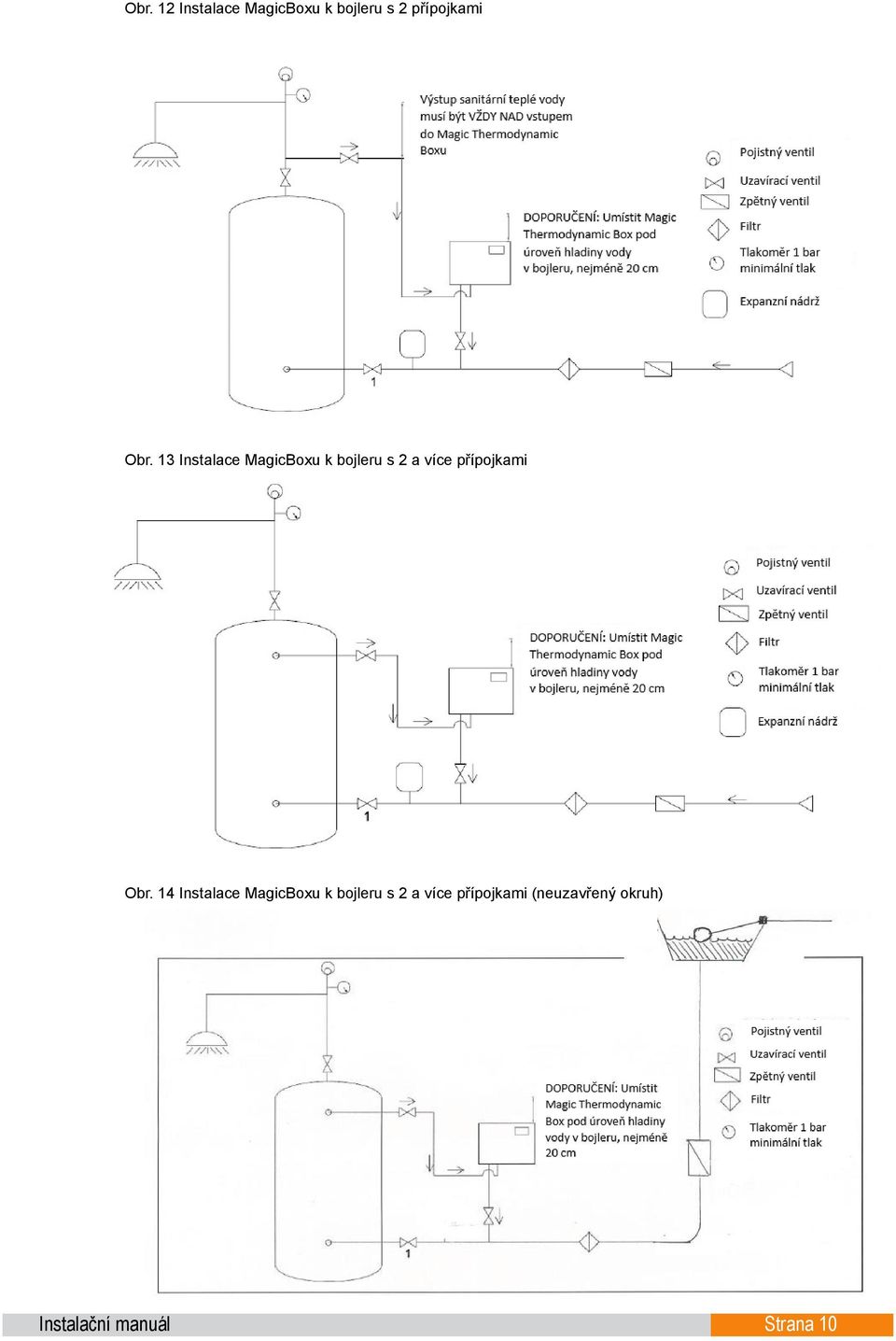

11 Obr. 12 Instalace MagicBoxu k bojleru s 2 přípojkami Obr. 13 Instalace MagicBoxu k bojleru s 2 a více přípojkami Obr. 14 Instalace MagicBoxu k bojleru s 2 a více přípojkami (neuzavřený okruh) Instalační manuál Strana 10

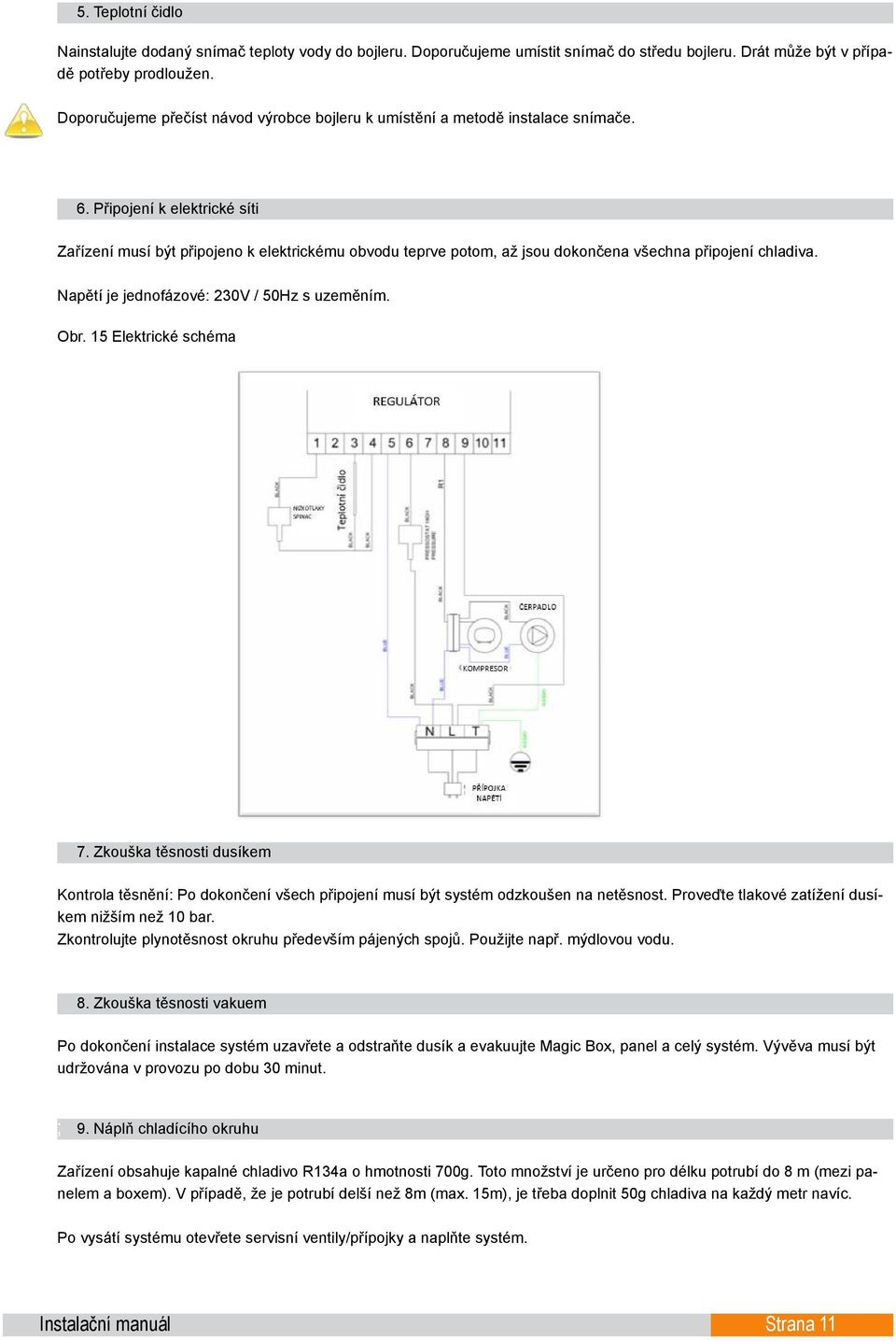

12 5. Teplotní čidlo Nainstalujte dodaný snímač teploty vody do bojleru. Doporučujeme umístit snímač do středu bojleru. Drát může být v případě potřeby prodloužen. Doporučujeme přečíst návod výrobce bojleru k umístění a metodě instalace snímače. 6. Připojení k elektrické síti Zařízení musí být připojeno k elektrickému obvodu teprve potom, až jsou dokončena všechna připojení chladiva. Napětí je jednofázové: 230V / 50Hz s uzeměním. Obr. 15 Elektrické schéma 7. Zkouška těsnosti dusíkem Kontrola těsnění: Po dokončení všech připojení musí být systém odzkoušen na netěsnost. Proveďte tlakové zatížení dusíkem nižším než 10 bar. Zkontrolujte plynotěsnost okruhu především pájených spojů. Použijte např. mýdlovou vodu. 8. Zkouška těsnosti vakuem Po dokončení instalace systém uzavřete a odstraňte dusík a evakuujte Magic Box, panel a celý systém. Vývěva musí být udržována v provozu po dobu 30 minut. ; 9. Náplň chladícího okruhu Zařízení obsahuje kapalné chladivo R134a o hmotnosti 700g. Toto množství je určeno pro délku potrubí do 8 m (mezi panelem a boxem). V případě, že je potrubí delší než 8m (max. 15m), je třeba doplnit 50g chladiva na každý metr navíc. Po vysátí systému otevřete servisní ventily/přípojky a naplňte systém. Instalační manuál Strana 11

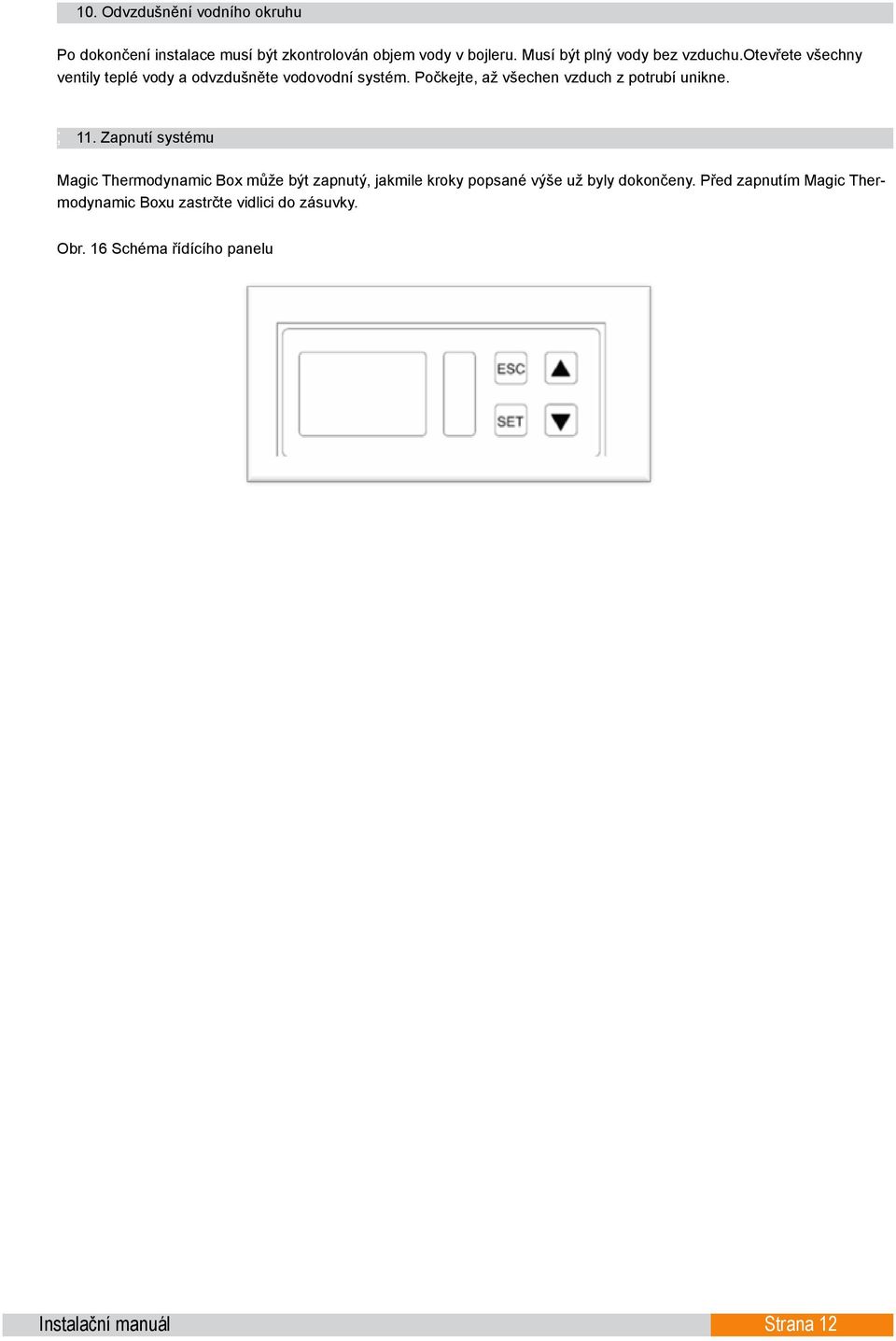

13 10. Odvzdušnění vodního okruhu Po dokončení instalace musí být zkontrolován objem vody v bojleru. Musí být plný vody bez vzduchu.otevřete všechny ventily teplé vody a odvzdušněte vodovodní systém. Počkejte, až všechen vzduch z potrubí unikne. ; 11. Zapnutí systému Magic Thermodynamic Box může být zapnutý, jakmile kroky popsané výše už byly dokončeny. Před zapnutím Magic Thermodynamic Boxu zastrčte vidlici do zásuvky. Obr. 16 Schéma řídícího panelu Instalační manuál Strana 12

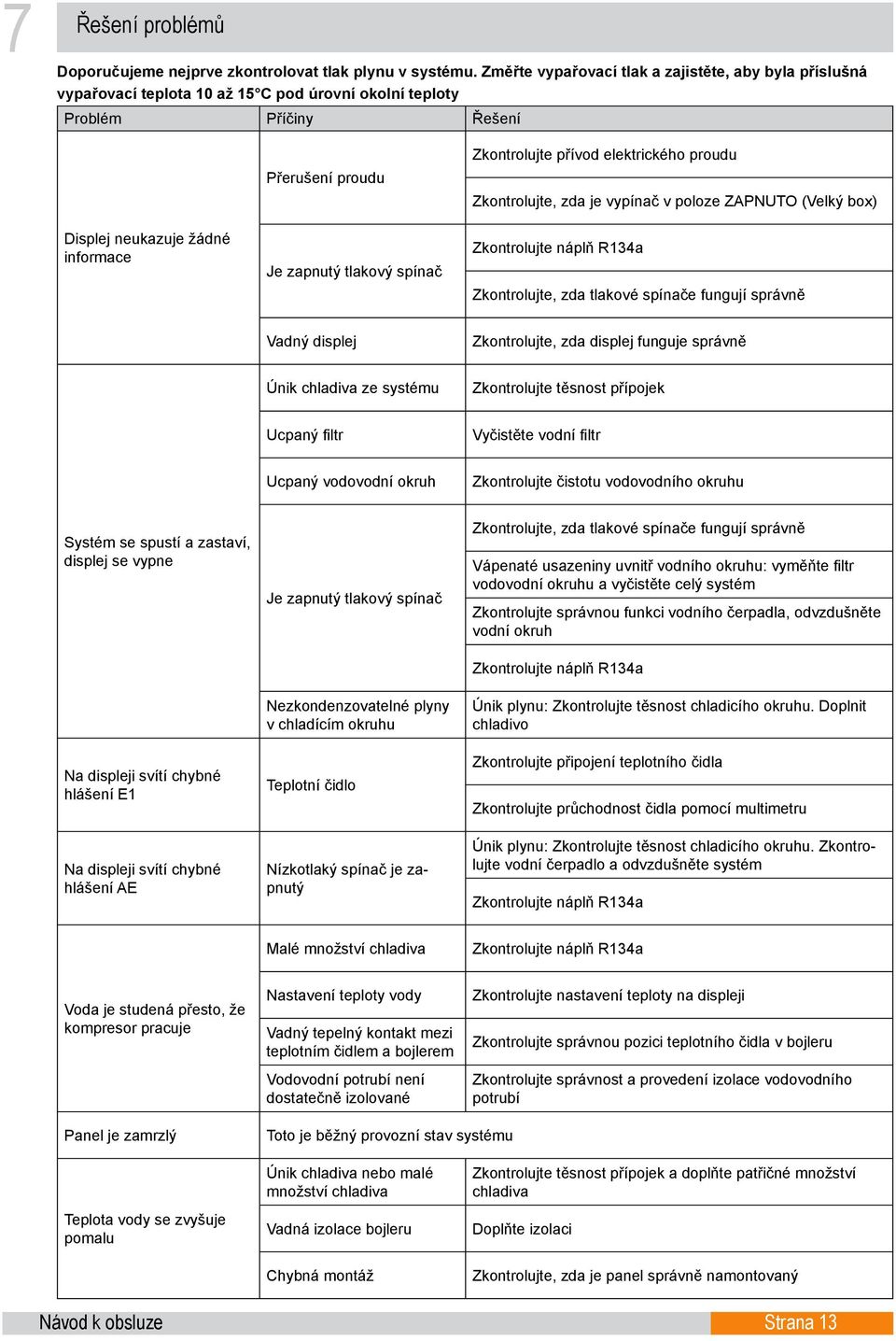

14 7 Řešení problémů Doporučujeme nejprve zkontrolovat tlak plynu v systému. Změřte vypařovací tlak a zajistěte, aby byla příslušná vypařovací teplota 10 až 15 C pod úrovní okolní teploty Problém Příčiny Řešení Displej neukazuje žádné informace Přerušení proudu Je zapnutý tlakový spínač Zkontrolujte přívod elektrického proudu Zkontrolujte, zda je vypínač v poloze ZAPNUTO (Velký box) Zkontrolujte náplň R134a Zkontrolujte, zda tlakové spínače fungují správně Vadný displej Zkontrolujte, zda displej funguje správně Únik chladiva ze systému Zkontrolujte těsnost přípojek Ucpaný filtr Vyčistěte vodní filtr Ucpaný vodovodní okruh Zkontrolujte čistotu vodovodního okruhu Systém se spustí a zastaví, displej se vypne Na displeji svítí chybné hlášení E1 Na displeji svítí chybné hlášení AE Je zapnutý tlakový spínač Nezkondenzovatelné plyny v chladícím okruhu Teplotní čidlo Nízkotlaký spínač je zapnutý Zkontrolujte, zda tlakové spínače fungují správně Vápenaté usazeniny uvnitř vodního okruhu: vyměňte filtr vodovodní okruhu a vyčistěte celý systém Zkontrolujte správnou funkci vodního čerpadla, odvzdušněte vodní okruh Zkontrolujte náplň R134a Únik plynu: Zkontrolujte těsnost chladicího okruhu. Doplnit chladivo Zkontrolujte připojení teplotního čidla Zkontrolujte průchodnost čidla pomocí multimetru Únik plynu: Zkontrolujte těsnost chladicího okruhu. Zkontrolujte vodní čerpadlo a odvzdušněte systém Zkontrolujte náplň R134a Malé množství chladiva Zkontrolujte náplň R134a Voda je studená přesto, že kompresor pracuje Nastavení teploty vody Vadný tepelný kontakt mezi teplotním čidlem a bojlerem Vodovodní potrubí není dostatečně izolované Zkontrolujte nastavení teploty na displeji Zkontrolujte správnou pozici teplotního čidla v bojleru Zkontrolujte správnost a provedení izolace vodovodního potrubí Panel je zamrzlý Toto je běžný provozní stav systému Teplota vody se zvyšuje pomalu Únik chladiva nebo malé množství chladiva Vadná izolace bojleru Chybná montáž Zkontrolujte těsnost přípojek a doplňte patřičné množství chladiva Doplňte izolaci Zkontrolujte, zda je panel správně namontovaný Návod k obsluze Strana 13

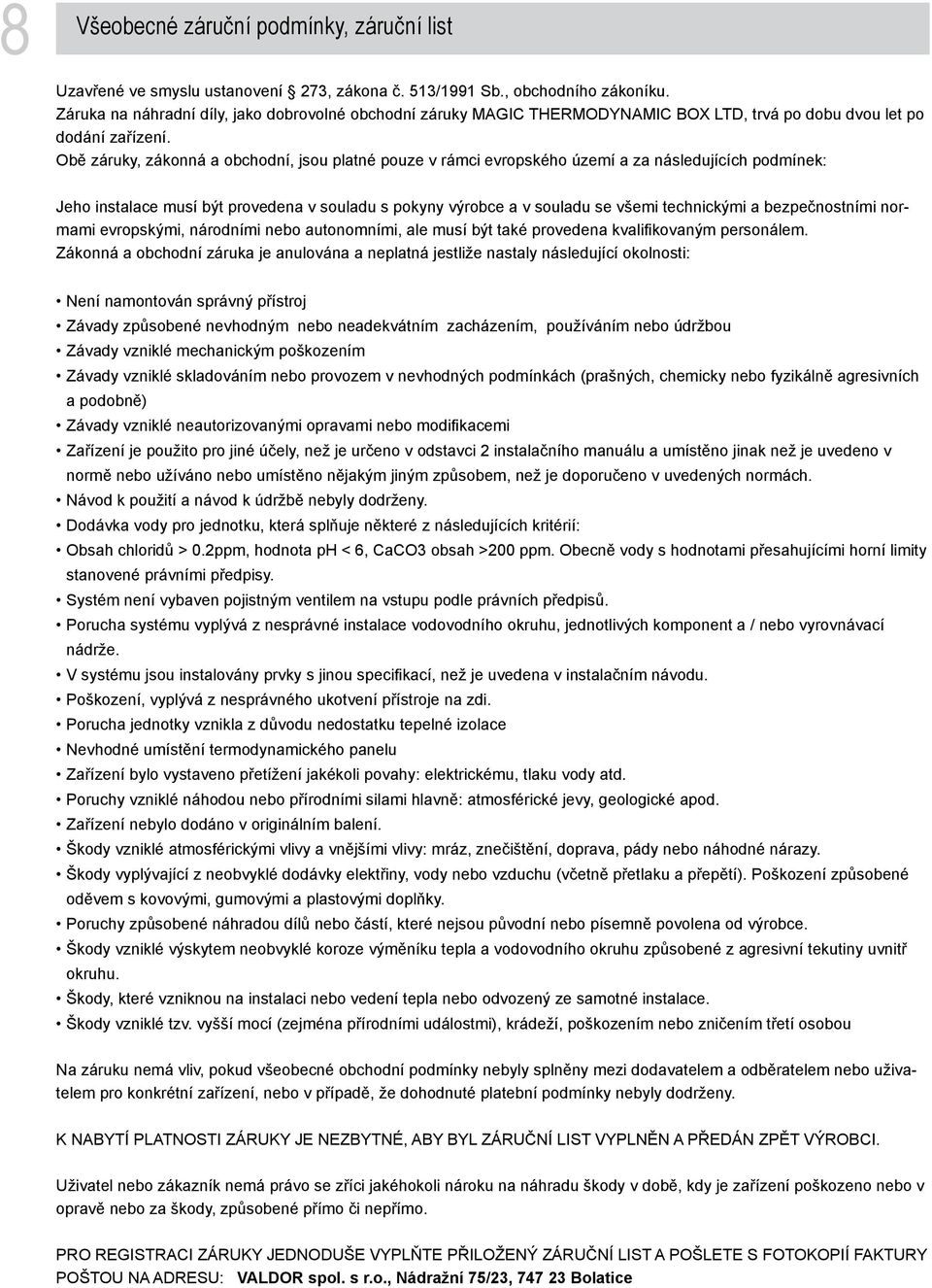

15 8 Všeobecné záruční podmínky, záruční list Uzavřené ve smyslu ustanovení 273, zákona č. 513/1991 Sb., obchodního zákoníku. Záruka na náhradní díly, jako dobrovolné obchodní záruky MAGIC THERMODYNAMIC BOX LTD, trvá po dobu dvou let po dodání zařízení. Obě záruky, zákonná a obchodní, jsou platné pouze v rámci evropského území a za následujících podmínek: Jeho instalace musí být provedena v souladu s pokyny výrobce a v souladu se všemi technickými a bezpečnostními normami evropskými, národními nebo autonomními, ale musí být také provedena kvalifikovaným personálem. Zákonná a obchodní záruka je anulována a neplatná jestliže nastaly následující okolnosti: Není namontován správný přístroj Závady způsobené nevhodným nebo neadekvátním zacházením, používáním nebo údržbou Závady vzniklé mechanickým poškozením Závady vzniklé skladováním nebo provozem v nevhodných podmínkách (prašných, chemicky nebo fyzikálně agresivních a podobně) Závady vzniklé neautorizovanými opravami nebo modifikacemi Zařízení je použito pro jiné účely, než je určeno v odstavci 2 instalačního manuálu a umístěno jinak než je uvedeno v normě nebo užíváno nebo umístěno nějakým jiným způsobem, než je doporučeno v uvedených normách. Návod k použití a návod k údržbě nebyly dodrženy. Dodávka vody pro jednotku, která splňuje některé z následujících kritérií: Obsah chloridů > 0.2ppm, hodnota ph < 6, CaCO3 obsah >200 ppm. Obecně vody s hodnotami přesahujícími horní limity stanovené právními předpisy. Systém není vybaven pojistným ventilem na vstupu podle právních předpisů. Porucha systému vyplývá z nesprávné instalace vodovodního okruhu, jednotlivých komponent a / nebo vyrovnávací nádrže. V systému jsou instalovány prvky s jinou specifikací, než je uvedena v instalačním návodu. Poškození, vyplývá z nesprávného ukotvení přístroje na zdi. Porucha jednotky vznikla z důvodu nedostatku tepelné izolace Nevhodné umístění termodynamického panelu Zařízení bylo vystaveno přetížení jakékoli povahy: elektrickému, tlaku vody atd. Poruchy vzniklé náhodou nebo přírodními silami hlavně: atmosférické jevy, geologické apod. Zařízení nebylo dodáno v originálním balení. Škody vzniklé atmosférickými vlivy a vnějšími vlivy: mráz, znečištění, doprava, pády nebo náhodné nárazy. Škody vyplývající z neobvyklé dodávky elektřiny, vody nebo vzduchu (včetně přetlaku a přepětí). Poškození způsobené oděvem s kovovými, gumovými a plastovými doplňky. Poruchy způsobené náhradou dílů nebo částí, které nejsou původní nebo písemně povolena od výrobce. Škody vzniklé výskytem neobvyklé koroze výměníku tepla a vodovodního okruhu způsobené z agresivní tekutiny uvnitř okruhu. Škody, které vzniknou na instalaci nebo vedení tepla nebo odvozený ze samotné instalace. Škody vzniklé tzv. vyšší mocí (zejména přírodními událostmi), krádeží, poškozením nebo zničením třetí osobou Na záruku nemá vliv, pokud všeobecné obchodní podmínky nebyly splněny mezi dodavatelem a odběratelem nebo uživatelem pro konkrétní zařízení, nebo v případě, že dohodnuté platební podmínky nebyly dodrženy. K NABYTÍ PLATNOSTI ZÁRUKY JE NEZBYTNÉ, ABY BYL ZÁRUČNÍ LIST VYPLNĚN A PŘEDÁN ZPĚT VÝROBCI. Uživatel nebo zákazník nemá právo se zříci jakéhokoli nároku na náhradu škody v době, kdy je zařízení poškozeno nebo v opravě nebo za škody, způsobené přímo či nepřímo. PRO REGISTRACI ZÁRUKY JEDNODUŠE VYPLŇTE PŘILOŽENÝ ZÁRUČNÍ LIST A POŠLETE S FOTOKOPIÍ FAKTURY POŠTOU NA ADRESU: VALDOR spol. s r.o., Nádražní 75/23, Bolatice

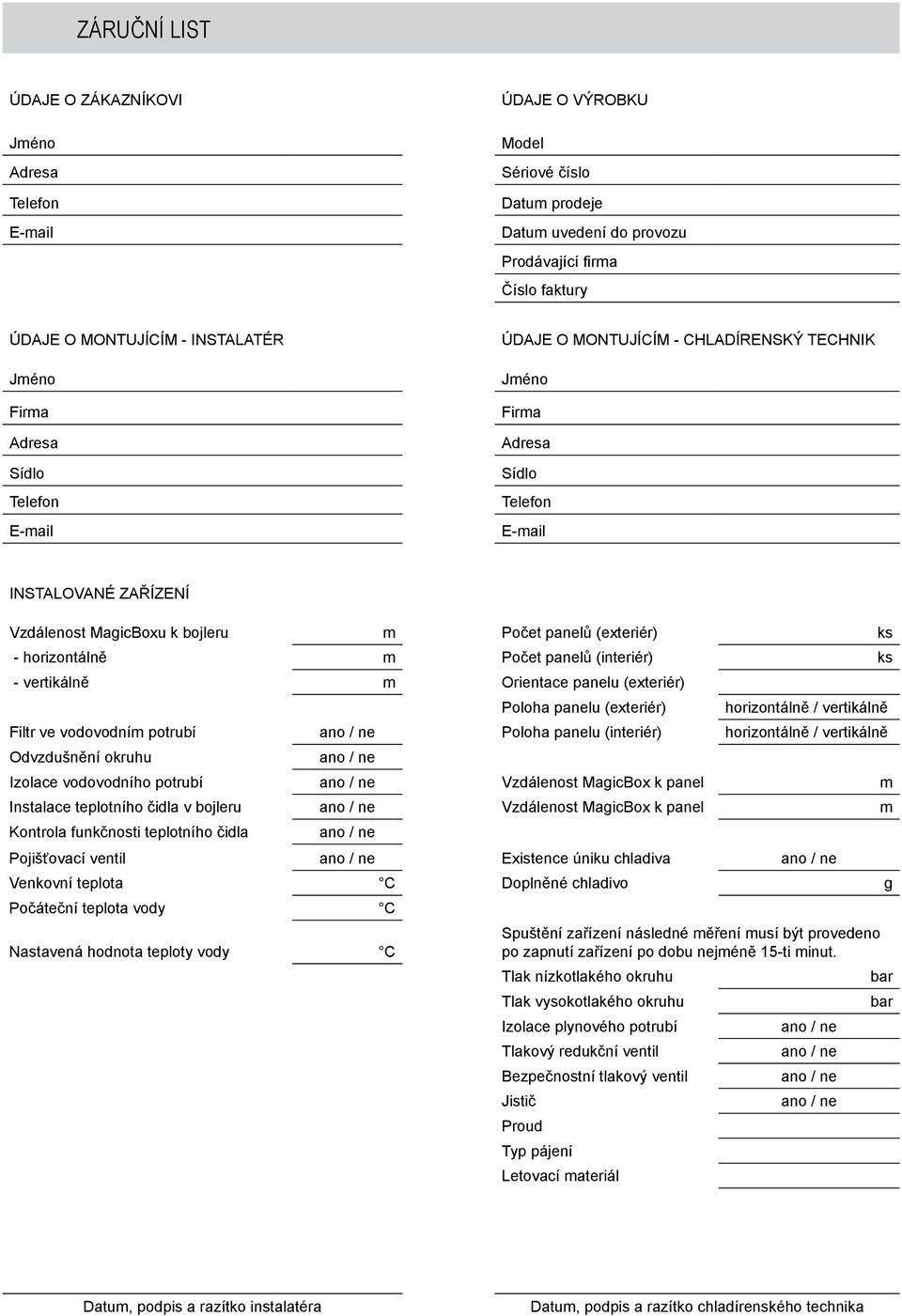

16 ZÁRUČNÍ LIST ÚDAJE O ZÁKAZNÍKOVI Jméno Adresa Telefon ÚDAJE O VÝROBKU Model Sériové číslo Datum prodeje Datum uvedení do provozu Prodávající firma Číslo faktury ÚDAJE O MONTUJÍCÍM - INSTALATÉR Jméno Firma Adresa Sídlo Telefon ÚDAJE O MONTUJÍCÍM - CHLADÍRENSKÝ TECHNIK Jméno Firma Adresa Sídlo Telefon INSTALOVANÉ ZAŘÍZENÍ Vzdálenost MagicBoxu k bojleru m Počet panelů (exteriér) ks - horizontálně m Počet panelů (interiér) ks - vertikálně m Orientace panelu (exteriér) Poloha panelu (exteriér) horizontálně / vertikálně Filtr ve vodovodním potrubí ano / ne Poloha panelu (interiér) horizontálně / vertikálně Odvzdušnění okruhu ano / ne Izolace vodovodního potrubí ano / ne Vzdálenost MagicBox k panel m Instalace teplotního čidla v bojleru ano / ne Vzdálenost MagicBox k panel m Kontrola funkčnosti teplotního čidla ano / ne Pojišťovací ventil ano / ne Existence úniku chladiva ano / ne Venkovní teplota C Doplněné chladivo g Počáteční teplota vody C Nastavená hodnota teploty vody C Spuštění zařízení následné měření musí být provedeno po zapnutí zařízení po dobu nejméně 15-ti minut. Tlak nízkotlakého okruhu bar Tlak vysokotlakého okruhu bar Izolace plynového potrubí ano / ne Tlakový redukční ventil ano / ne Bezpečnostní tlakový ventil ano / ne Jistič ano / ne Proud Typ pájení Letovací materiál Datum, podpis a razítko instalatéra Datum, podpis a razítko chladírenského technika
