1 ZVT Periferie počítače

2 HW vybavení PC Hardware Vnitřní (uvnitř počítačové skříně) Vnější ( ) Základní HW základní jednotka + zobrazovací zařízení + klávesnice + (myš) Vnější hardware periferie, periferní zařízení - Vstupní (klávesnice, myš, ) - Výstupní (monitor, tiskárna, )

3 Připojení periferií Připojení na porty (konektory) podle typu zařízení - vnitřní (IDE, SATA, PCI, SCSI, ) - vnější (USB, IEEE1394, sériový port, paralelní port, SCSI, )

4 Připojení periferií 2 Přehled vnějších portů Konektory pro napájení počítače, vnější slouží k připojení na elektrickou síť (vstupní a výstupní) D-SUB klasický (analogový) konektor pro připojení monitoru DVI digitální konektor pro připojení monitorů (LCD, ) Klávesnicová zásuvka DIN (dnes je nahrazeno PS/2 popř. USB) 6ti pinová zásuvka PS/2 pro připojení klávesnice nebo myši RS-232 (COM) sériový port, 9 (nebo 25 pinů), připojení zařízení nevyžadující vysokou průchodnost dat (myš, modem, ) max cca bps LPT paralelní port, 25pinů, připojení tiskáren, scannerů, (na straně PZ bývá 36pinový konektor Centronics), později vylepšené verze (ECP/EPP rychlejší + half-duplex) (360kB 2,5MB per second) Hudební konektory (repro, mic,.) USB universal serial bus,(1.5, 12 Mbps) USB 2.0 až 480 Mbps, připojení: myši, scannery, tiskárny, disky, SCSI profesionální rozhraní pro připojení rychlých HDD, scannerů, apod. Existuje více typů: SCSI-1, SCSI-2, Ultra, Wide,. SCSI-640 až 640 MB/s

5 Vnitřní porty PC

6 Externí zařízení počítače Monitory Myši, klávesnice Tiskárny, plottery Scannery Modemy Reproduktory, mikrofony, Datové projektory UPS (Uninterruptible Power Supply) Externí disky a mechaniky (Flash, HDD, ) Další zařízení

7 Monitory Výstupní (standardně) zařízení počítače sloužící k zobrazování informací CRT (Cathode Ray Thube) - Tři elektronová děla (tři barvy) - každé z nich vyzařuje proud elektronů pro jednu ze základních barev (jim odpovídajícím bodům na obrazovce).

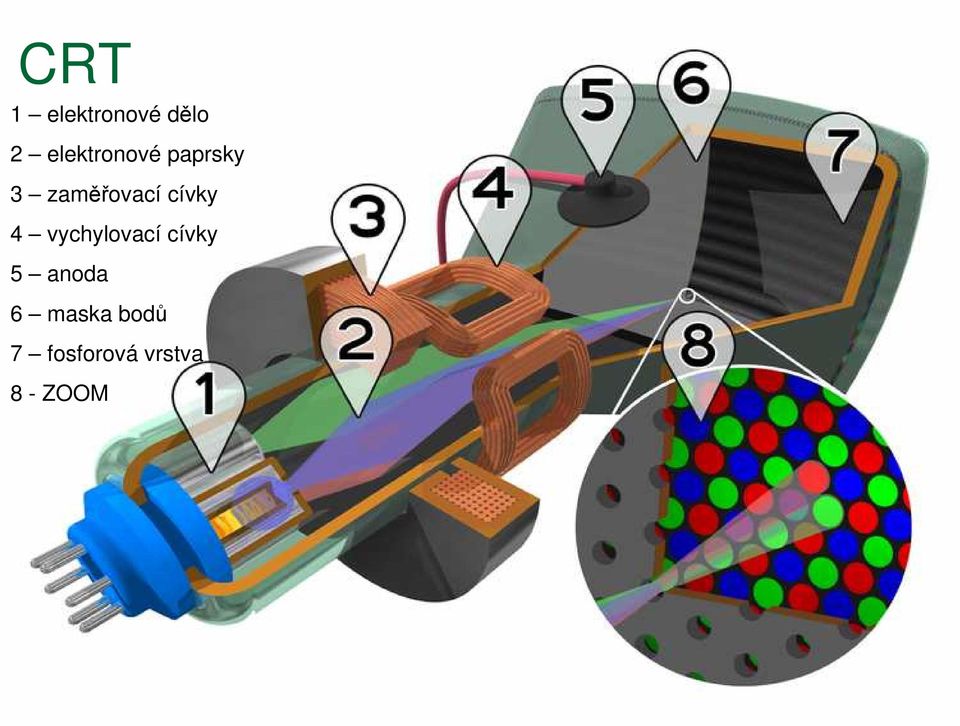

8 CRT 1 elektronové dělo 2 elektronové paprsky 3 zaměřovací cívky 4 vychylovací cívky 5 anoda 6 maska bodů 7 fosforová vrstva 8 - ZOOM

9 CRT - vlastnosti Energeticky náročný ( 70W) Velikost úhlopříčky (,17, 19, 21, 24, ) Obnovovací frekvence (snímková) přijatelná - 85Hz Horizontální frekvence (řádková) 90kHz Rozlišení (souvisí s grafickou pamětí) Příklad: rozlišení x 768 = body, pro každý bod 4 bity, x 4 = bitů kb Šířka pásma = počet bodů zobrazených za 1s = rozlišení x snímků za s Rozteč bodů např mm Dnes: Analogové řízení (analogové signály RGB), digitální ovládání

10 Monitory - LCD LCD (Liquid Crystal Displays) TFT (Thin Film Transistors)! - Dva polarizační filtry tvořené tekutými krystaly (směr a množství procházejícího světla) - Nízká energetická náročnost - Jedno jediné nativní rozlišení - Minimální tloušťka TFT aktivní matice bodů (starší technologie STN, DSTN)

11 LCD - TFT

12 Myš 1 Vstupní (standardně) polohovací zařízení Mechanická vs. Optická 1 otáčení kuličky podle pohybu myši 2 přenos pohybu na válečky 3 disky s otvory pro světlo 4 IR LED 5 senzory pohybu osy X Y

13 Myš 2 Optická myš: kamera (CCD, CMOS prvek) snímá obraz v určitém rozlišení (např. 600dpi), LED dioda pomocí zrcátek osvětluje plochu, obraz zpracovává mikroprocesor Další zařízení: Trackball, Touchpad, Pointig Stick,

14 Klávesnice Vstupní zařízení počítače Princip: stisknutím klávesy dojde ke změně síly signálu na odpovídajících vodičích a je rozpoznán kód klávesy, signál je poslán do PC kde je dále zpracován

15 Tiskárny 1 Dělení: - typové válcové (jednotlivé znaky jsou již na válci vytvarovány, jeden řádek jeden typ znaků rychlotiskárny, staré, velké, hlučné) - rastrové vytváří znak z bodů rastru (jehličkové, inkoustové, laserové, ) Vlastnosti: - subtraktivní barevný model (CMY(K)) barvy se skládají (monitory aditivní RGB) - znakový režim (přenáší se ASCII znaky) vs. Grafický režim (bitmapový) + řídící znaky ECS (27) sekvence Vektorové jazyky (PCL, PostScript, ) DPI rozlišení (dots per inch)

16 Tiskárny 2 - poznámky ASCII (American Standard Code for Information Interchange) RGB CMYK

17 Tiskárny jehličkové, tepelné Jehličkové Páska s barvou se skládá a třením se obnovuje barva Hlava se sadou jehliček (např. 2x12 nad sebou) Jehličky jsou vystřelovány elektromagnety proti pásce na papír a vzniká tak tištěný bod Barevný tisk vícebarevná páska Hlučné, nekvalitní, Tepelné: Obdobný princip, ale zahřáté jehličky a teplocitlivý papír

18 Tiskárny - inkoustové Inkjet, bubblejet, continous printer Zásobník inkoustu + soustava trysek (32,64, každá barva své trysky), trysky (průměr 50 um) stříkají kapičky inkoustu (7-20 pl) rychlostí m/s princip: piezoelektricky dojde ke smrštění malé nádržky s inkoustem, nebo se ink. zahřeje (400 C) a vznikne bublina inkoustu Technologie pro zlepšení tisku vyrovnáváním obrysů, zmenšením barevného bodu, (RET, C-RET) Tuhý inkoust voskové tyčinky (v rozmezí 2-3 C se stávají z pevných kapalné), velký příkon (800W), dlouhá doba uvedení do chodu, teplem se uvolní kapička z tyčinky do zásobníku a tryskami se přenese na válec a pak na papír (offsetový tisk)

19 Tiskárny laserové, LED Paprsek vybíjí místa na nabitém válci Válec se pootáčí do prášku (toner) stejně nabitém jako válec Prášek se přichytí na válec ve vybitých místech Válec se pootočí na papír, tam se otiskne a zažehlí Barevné každá barva vlastní toner a válec přenos na pás a pak na papír parametry: stránkové tiskárny osazení pamětí, rozlišení, připojení, zásobník, GDI neobsahují většinu elektroniky RISC procesor (levnější), ale zatěžují procesor PC LED soustava diod přes celou šířku válce (papíru) není třeba nic zaostřovat, princi stejný

20 Plotter Výstupní zařízení velkoformátové, vektorová grafika Deskové / stojanové Rameno na němž je uchyceno pero se pohybuje ve dvou osách nebo jednu osu nahrazuje pohyb papíru Pohyb krokovými motory nebo servopohony Druhy: - Perové (fixy, tužky, pera, ) CAD - Rastrové (obdobně jako tiskárny) inkoustové, laserové,. - Speciální (řezací, gravírovací, modelovací, frézovací, )

21 Scanner Vstupní zařízení pro snímání a digitalizaci obrazu a přenos do PC princip: osvětlení předlohy (xenon, ) odražené světlo jde do snímače (CCD - Charge-Coupled Device - využití fotoefektu) kde se vyhodnotí a převede na signál Barevné jednoprůchodové vs. tříprůchodové parametry: barevné rozlišení (počet bitů pro barvu 24, 36, ), rozlišovací schopnost (fyzická vs. dopočítaná SW) typy: čtecí tužka, ruční, plošný, válcový, pohledový 3D Twain norma pro software 24b soubory OCR Optical Character Recognition

22 Další zařízení Modem (Modulator Demodulator) převod DA/AD signálů, dnes 33.6, 56 kbps Kabelový ADSL modem Zvuková vstupní a výstupní zařízení Datové projektory USB zařízení ( Další zařízení.
