1 Počítačová grafika a vizualizace I PŘENOSOVÁ MÉDIA - KABELÁŽ Mgr. David Frýbert david.frybert@gmail.com

2 SKENERY princip Předlohu pro digitalizaci ozařuje zdroj světla a odražené světlo je vedeno optickým systémem k fotocitlivému snímači citlivé elementy (čidla) pro RGB, které reagují na intenzitu dané složky světla obvykle zpracování samostatně jednou řádkou světlocitlivých elementů s odpovídajícím barevným filtrem Ze snímače vychází analogový el. signál, který je v A/D převodníku převeden na digitální signál Každému snímanému bodu předlohy je tak přiřazena číselná hodnota vyjadřující jeho barvu v modelu RGB

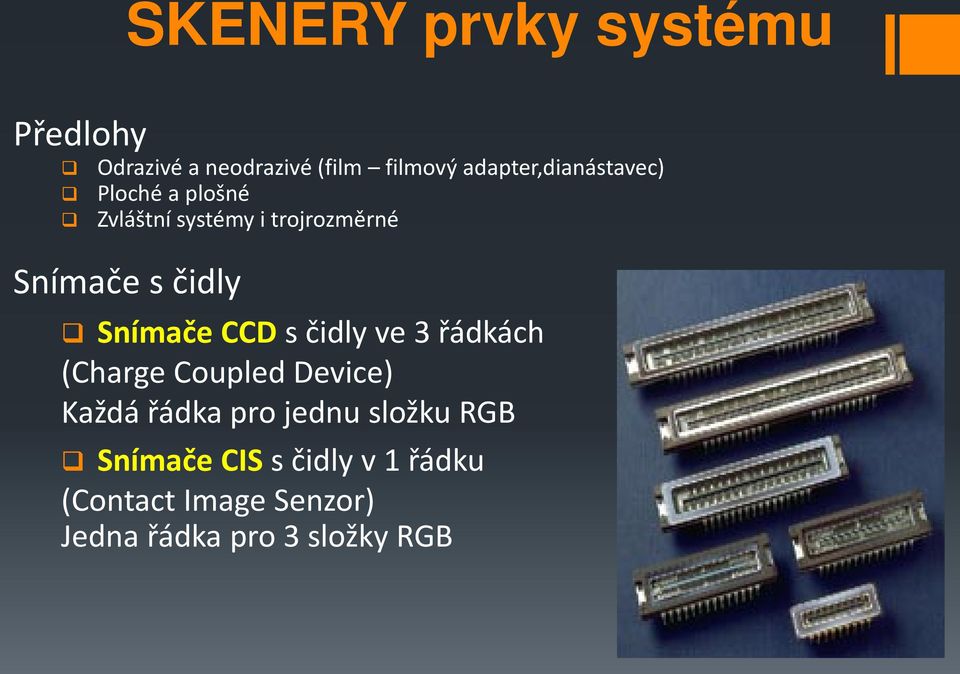

3 SKENERY prvky systému Předlohy Odrazivé a neodrazivé (film filmový adapter,dianástavec) Ploché a plošné Zvláštní systémy i trojrozměrné Snímače s čidly Snímače CCD s čidly ve 3 řádkách (Charge Coupled Device) Každá řádka pro jednu složku RGB Snímače CIS s čidly v 1 řádku (Contact Image Senzor) Jedna řádka pro 3 složky RGB

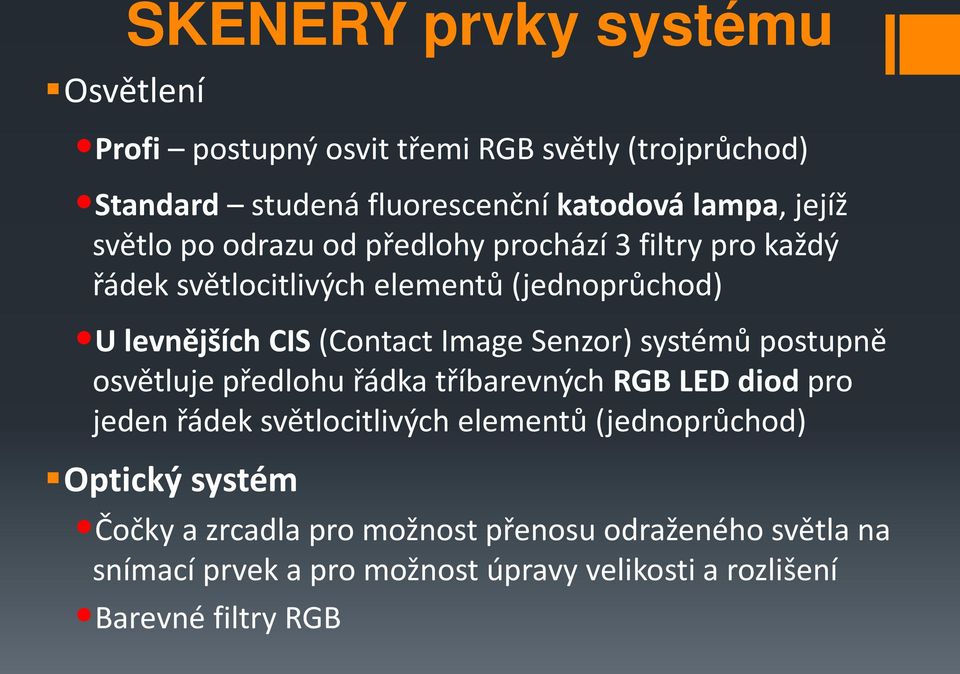

4 SKENERY prvky systému Osvětlení Profi postupný osvit třemi RGB světly (trojprůchod) Standard studená fluorescenční katodová lampa, jejíž světlo po odrazu od předlohy prochází 3 filtry pro každý řádek světlocitlivých elementů (jednoprůchod) U levnějších CIS (Contact Image Senzor) systémů postupně osvětluje předlohu řádka tříbarevných RGB LED diod pro jeden řádek světlocitlivých elementů (jednoprůchod) Optický systém Čočky a zrcadla pro možnost přenosu odraženého světla na snímací prvek a pro možnost úpravy velikosti a rozlišení Barevné filtry RGB

5 SKENERY druhy Stolní (ploché) Snímací hlava se pohybuje pod sklem, na němž je předloha položena velikosti A3, A4 Lepší snímají i neodrazivé předlohy S adapterem snímají též filmové předlohy a diapozitivy Rozlišení až x dpi

6 Speciální ploché SKENERY druhy Pro skenování uměleckých předloh do velikosti A1 při 3600 dpi Vtahovací (průchozí) V tiskárnách a jiných zařízeních Předloha se vkládá do štěrbiny a je vtažena do přístroje Slouží často s tiskárnou jako kopírka A4

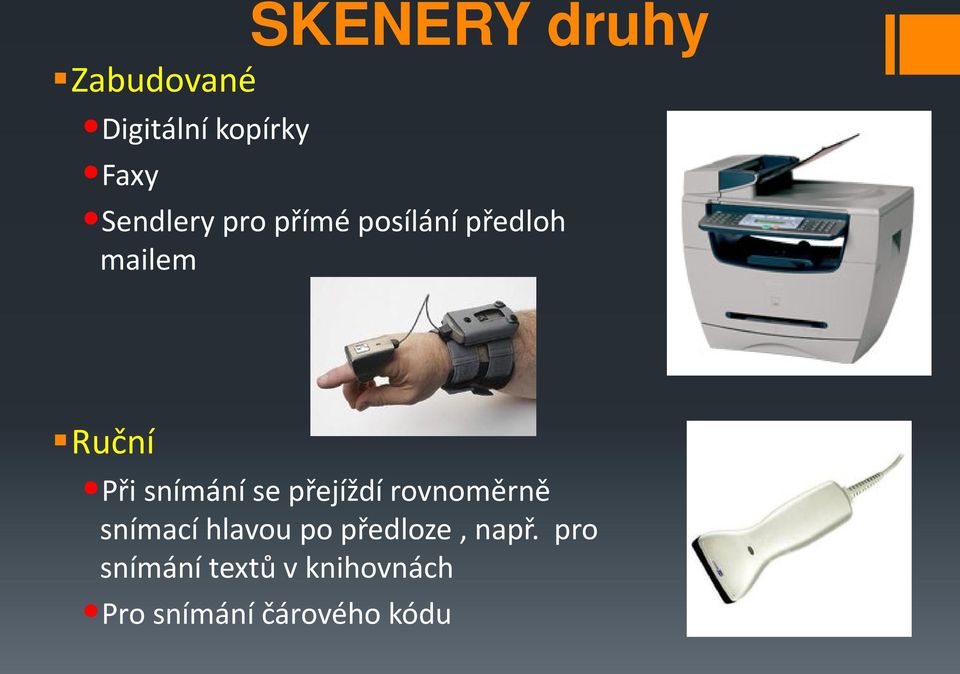

7 SKENERY druhy Zabudované Digitální kopírky Faxy Sendlery pro přímé posílání předloh mailem Ruční Při snímání se přejíždí rovnoměrně snímací hlavou po předloze, např. pro snímání textů v knihovnách Pro snímání čárového kódu

8 SKENERY druhy Filmové Speciálně pro převod kinofilmů (diapozitivů) do počítače Mikrofilmové Speciálně pro převod mikrofilmů a mikrofišů do počítače

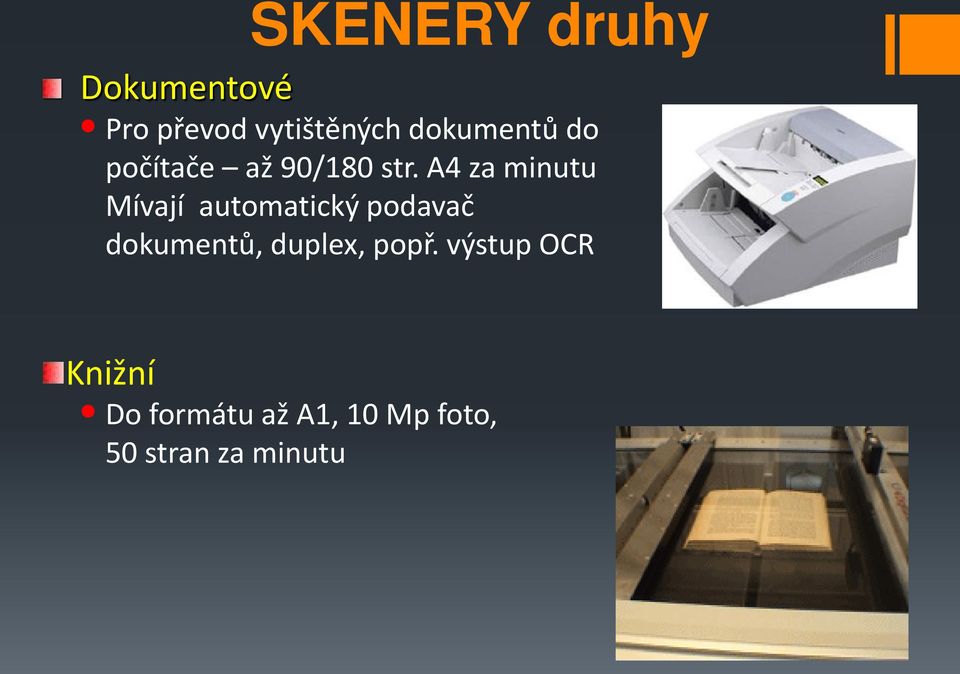

9 SKENERY druhy Dokumentové Pro převod vytištěných dokumentů do počítače až 90/180 str. A4 za minutu Mívají automatický podavač dokumentů, duplex, popř. výstup OCR Knižní Do formátu až A1, 10 Mp foto, 50 stran za minutu

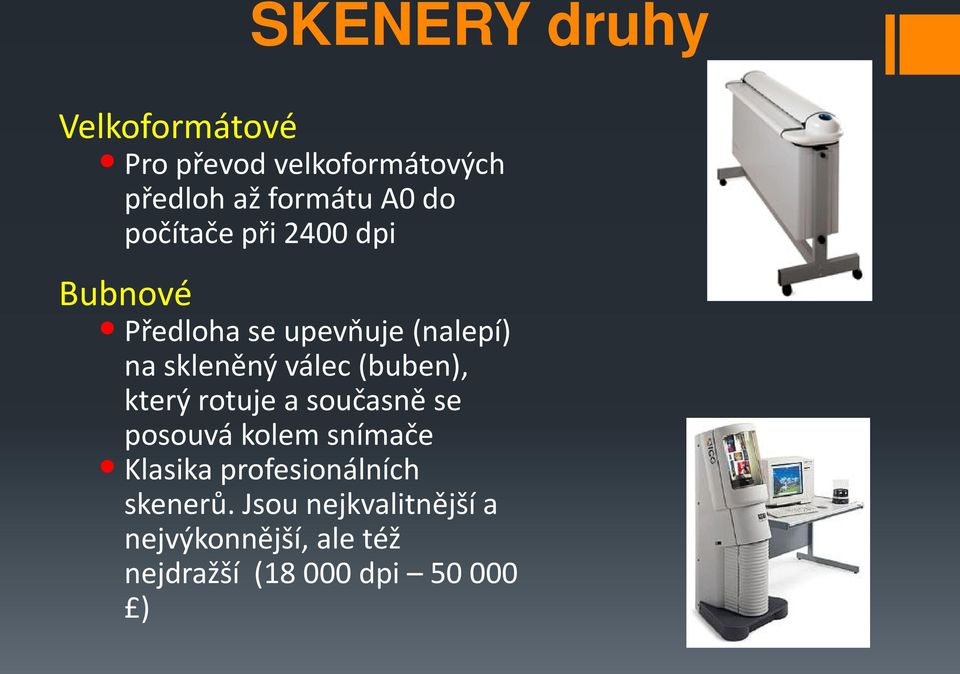

10 SKENERY druhy Velkoformátové Pro převod velkoformátových předloh až formátu A0 do počítače při 2400 dpi Bubnové Předloha se upevňuje (nalepí) na skleněný válec (buben), který rotuje a současně se posouvá kolem snímače Klasika profesionálních skenerů. Jsou nejkvalitnější a nejvýkonnější, ale též nejdražší ( dpi )

11 SKENERY parametry rozlišení Příklad: rozlišovací schopnost - dáno schopností optického snímače Softwarové rozlišení (volitelné) na základě interpolace (výpočet či výběr mezistupňů původních pixelů) Standardně 180, 200, 300, 400, 600, 1200, 2400, 4800 dpi, u dražších skenerů 6400, 9600 dpi Interpolací lze zvýšit rozlišení nad rozlišení snímače, např. až na dpi Nejvyšší rozlišení skeneru je dáno a) počtem snímacích buněk snímače b) optickou soustavou pro nastavení poměru zvětšení c) přesností a velikostí kroku motorku pro posun hlavy Sken 600dpi velikost A4 TrueColor 24bit = velikost MB?? Plocha stránky A4 210x297 mm 600 dpi = cca 35Mpix 35 Mpix * 24bit = 150 MB Nemá smysl skenovat ve vyšší kvalitě, než lze vůbec použít (naopak velmi nízké rozlišení nedovoluje kvalitní digitalizaci)

12 SKENERY druhy 3D skenery Různé systémy mnohamilionové i levnější Např. aparatura s digitálním foto, měřicími lasery a spec. bleskem, který promítne na objekt digitalizační síť

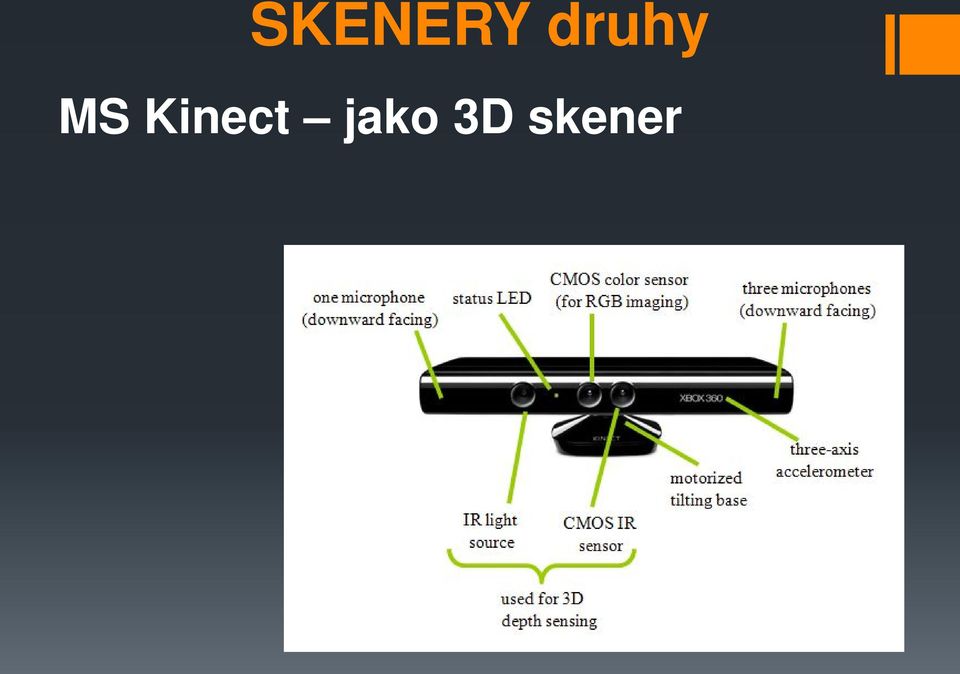

13 SKENERY druhy MS Kinect jako 3D skener

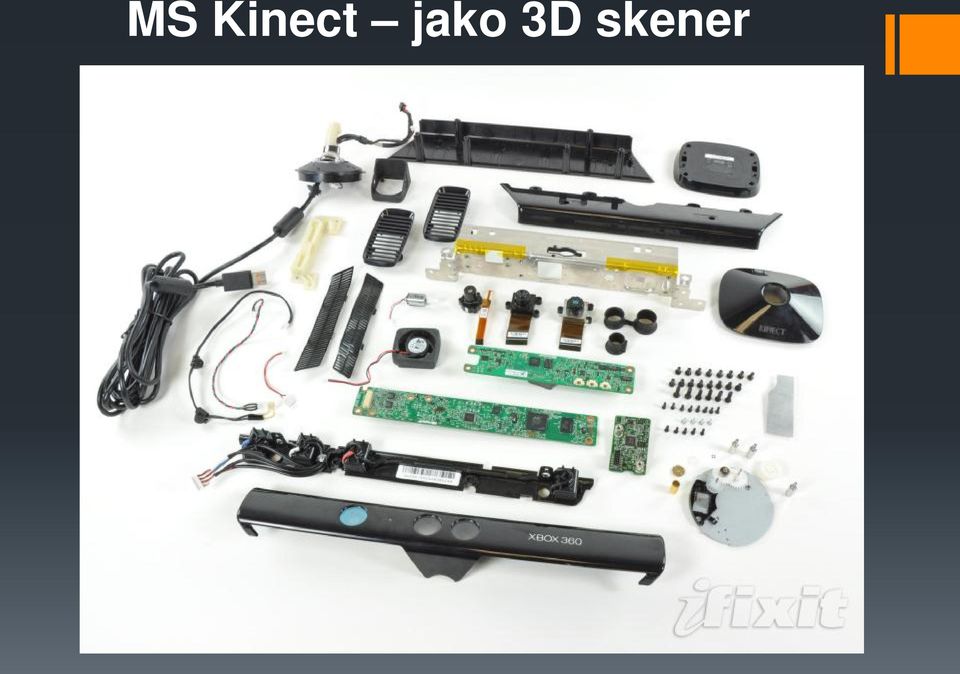

14 MS Kinect jako 3D skener

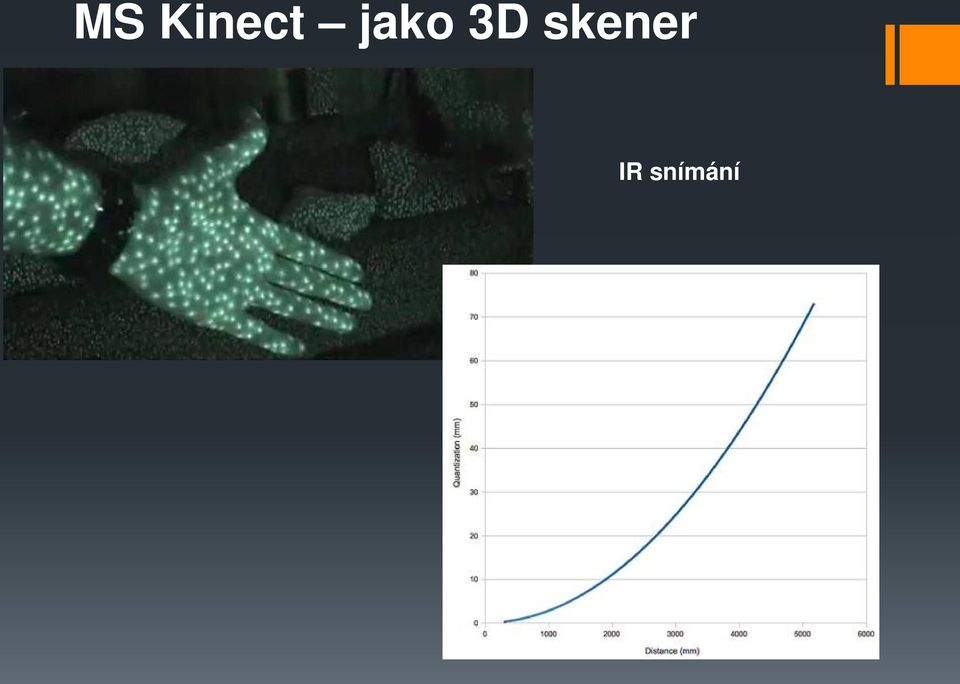

15 MS Kinect jako 3D skener IR snímání

16 MS Kinect jako 3D skener Projekt KinectFusion

17 DĚKUJI ZA POZORNOST
