Katalog výrobků. Comfort. Digital. Command. Control. Special. Comfort. Digital. Command. Control. Special

Transkript

1 Katalog výrobků Pohonné systémy garážových vrat Kolejnice pohonu Příslušenství / Speciální příslušenství Pohonné systémy otočných vrat Příslušenství / Speciální příslušenství Pohonné systémy posuvných vrat Segmenty ozubené tyče Příslušenství / Speciální příslušenství Dálková ovládání Ovládací prvky Řídící systémy Světelné závory Systémová Zkušební přístroje

2

3 211 Pohonný systém garážových vrat pohonný agregát pohonný agregát 211 multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 302 Mini universální montážní sada pro výkyvná a sekční garážová vrata Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 0,7 A příkon při provozu 0,17 KW příkon v pohotovostním režimu < 4 W druh provozu (doba zapnutí) KB 2 min. řídící napětí 24 V DC ochranné krytí IP 20 třída ochrany II Mechanická data tažná a tlačná síla 450 N rychlost chodu 120 mm/sec. doba otvírání (dle druhu vrat) ca. 18 sec. Funkce technika referenčního bodu měkký start / měkký stop jištění proti vysunutí (otevření) vypínací automatika blokovací ochrana omezení doby chodu elektronické koncové vypnutí úsporné proudové zapojení odblokování zevnitř připojení signálních světel (bez možnosti programování) připojení pro tlačítkový, kódový a klíčový spínač připojení pro beznapěťové hlášení koncového spínače signalizace chyb funkce Reset programovatelná rychlost chodu vrat pro vodící kolejnice pohonu v délkách»11«a»12«s válečkovým řetězem, ozubeným řemenem nebo kuličkovým lanem Použití Pohonný systém pro garážová vrata užívaná v soukromé sféře, pro: výkyvná vrata do mm šířky a 75 kg váhy vrat jednostěnná sekční vrata do mm šířky a 75 kg váhy vrat dvoustěnná sekční vrata do mm šířky a 75 kg váhy vrat sklopná vrata do mm šířky, mm výšky a 75 kg váhy vrat pro maximálně 2 stání, 6 uvedení v činnost pro hnací kolejnice s válečkovým řetězem, ozubeným řetězem či kuželovým lanem Ostatní údaje rozměry teplotní oblast světelný zdroj (pohonného) 160 x 137 x 277 mm 3,0 kg 20 C až +60 C LED

4 accu Pohonný systém garážových vrat 211 accu pohonný agregát 211 aku pohonný agregát 211 aku s připravenou í akumulátorová jednotka zástrčková nabíječka multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 302 Mini universální montážní sada pro výkyvná a sekční garážová vrata Elektrická data 24 V DC kapacita akumulátoru 7 Ah odběr proudu v pohotovostním režimu 1,5 ma příkon při provozu 0,12 KW příkon v pohotovostním režimu 0,036 W druh provozu (doba zapnutí) KB 2 min. řídící napětí 24 V DC ochranné krytí IP 20 třída ochrany II Mechanická data tažná a tlačná síla 400 N rychlost chodu 120 mm/sec. doba otvírání (dle druhu vrat) ca. 18 sec. Ostatní údaje rozměry (pohonného) 160 x 137 x 277 mm (akumulátoru) 260 x 215 x 75 mm 7,8 kg teplotní oblast 20 C až +60 C světelný zdroj LED Funkce technika referenčního bodu měkký start / měkký stop jištění proti vysunutí (otevření) vypínací automatika blokovací ochrana omezení doby chodu elektronické koncové vypnutí úsporné proudové zapojení odblokování zevnitř připojení pro klíčový spínač (dvoudrátová technika) připojení pro beznapěťové hlášení koncového spínače funkce Reset programovatelná rychlost chodu vrat pro vodící kolejnice pohonu v délkách»11«a»12«s válečkovým řetězem, ozubeným řemenem nebo kuličkovým lanem Použití Pohonný systém pro garážová vrata užívaná v soukromé sféře, pro: výkyvná vrata do mm šířky a 75 kg váhy vrat jednostěnná sekční vrata do mm šířky a 75 kg váhy vrat dvoustěnná sekční vrata do mm šířky a 75 kg váhy vrat sklopná vrata do mm šířky, mm výšky a 75 kg váhy vrat pro maximálně 2 stání, 6 uvedení v činnost Doba užívání při 4 cyklech denně: cca. 60 dní při okolní teplotě +20 C cca. 40 dní při okolní teplotě 0 C cca. 30 dní při okolní teplotě 20 C pro hnací kolejnice s válečkovým řetězem, ozubeným řetězem či kuželovým lanem

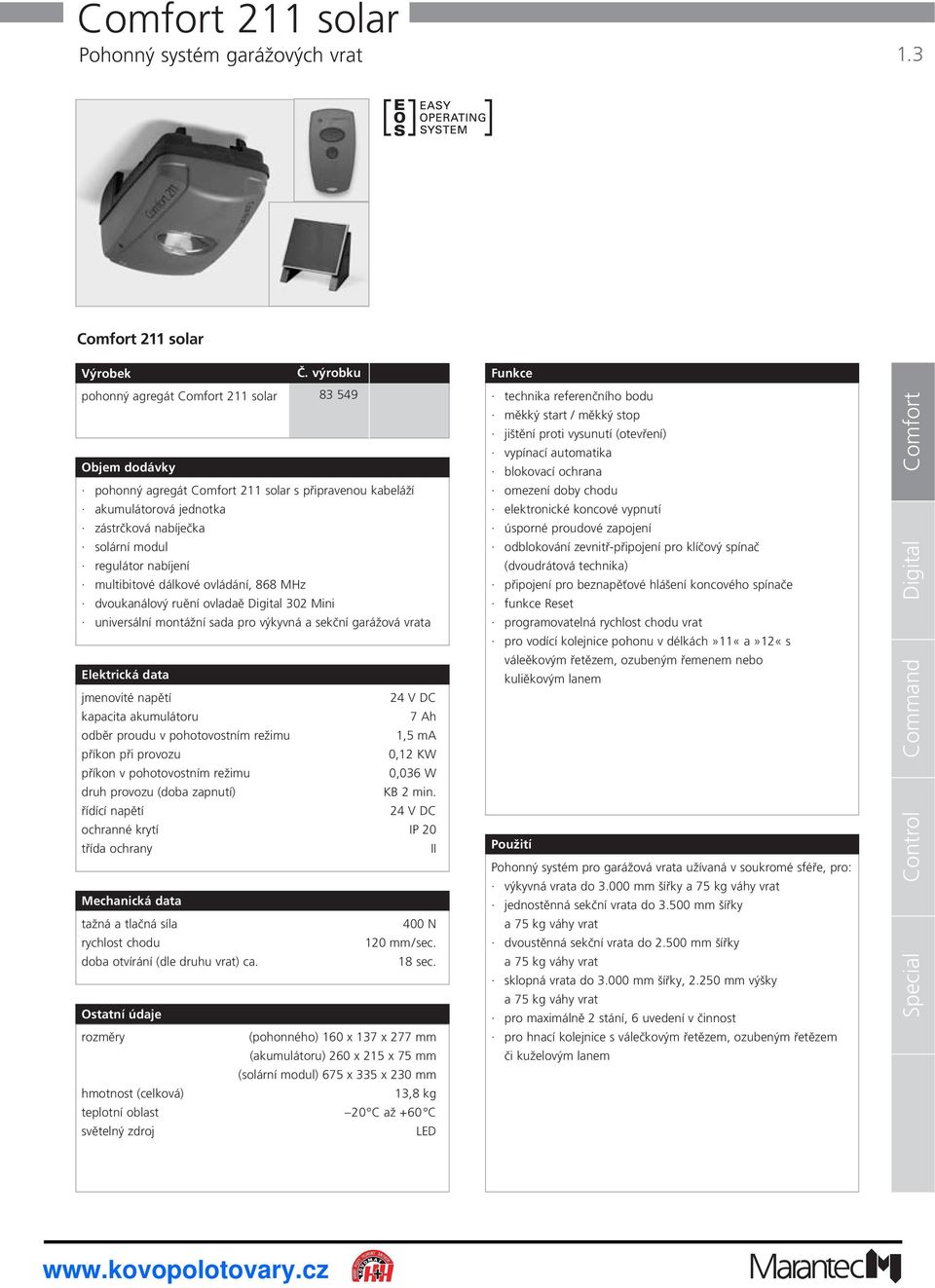

5 211 solar Pohonný systém garážových vrat solar pohonný agregát 211 solar pohonný agregát 211 solar s připravenou í akumulátorová jednotka zástrčková nabíječka solární modul regulátor nabíjení multibitové dálkové ovládání, 868 MHz dvoukanálový ruění ovladaě 302 Mini universální montážní sada pro výkyvná a sekční garážová vrata Elektrická data 24 V DC kapacita akumulátoru 7 Ah odběr proudu v pohotovostním režimu 1,5 ma příkon při provozu 0,12 KW příkon v pohotovostním režimu 0,036 W druh provozu (doba zapnutí) KB 2 min. řídící napětí 24 V DC ochranné krytí IP 20 třída ochrany II Mechanická data tažná a tlačná síla 400 N rychlost chodu 120 mm/sec. doba otvírání (dle druhu vrat) ca. 18 sec. Ostatní údaje rozměry (pohonného) 160 x 137 x 277 mm (akumulátoru) 260 x 215 x 75 mm (solární modul) 675 x 335 x 230 mm 13,8 kg teplotní oblast 20 C až +60 C světelný zdroj LED Funkce technika referenčního bodu měkký start / měkký stop jištění proti vysunutí (otevření) vypínací automatika blokovací ochrana omezení doby chodu elektronické koncové vypnutí úsporné proudové zapojení odblokování zevnitř-připojení pro klíčový spínač (dvoudrátová technika) připojení pro beznapěťové hlášení koncového spínače funkce Reset programovatelná rychlost chodu vrat pro vodící kolejnice pohonu v délkách»11«a»12«s váleěkovým řetězem, ozubeným řemenem nebo kuliěkovým lanem Použití Pohonný systém pro garážová vrata užívaná v soukromé sféře, pro: výkyvná vrata do mm šířky a 75 kg váhy vrat jednostěnná sekční vrata do mm šířky a 75 kg váhy vrat dvoustěnná sekční vrata do mm šířky a 75 kg váhy vrat sklopná vrata do mm šířky, mm výšky a 75 kg váhy vrat pro maximálně 2 stání, 6 uvedení v činnost pro hnací kolejnice s válečkovým řetězem, ozubeným řetězem či kuželovým lanem

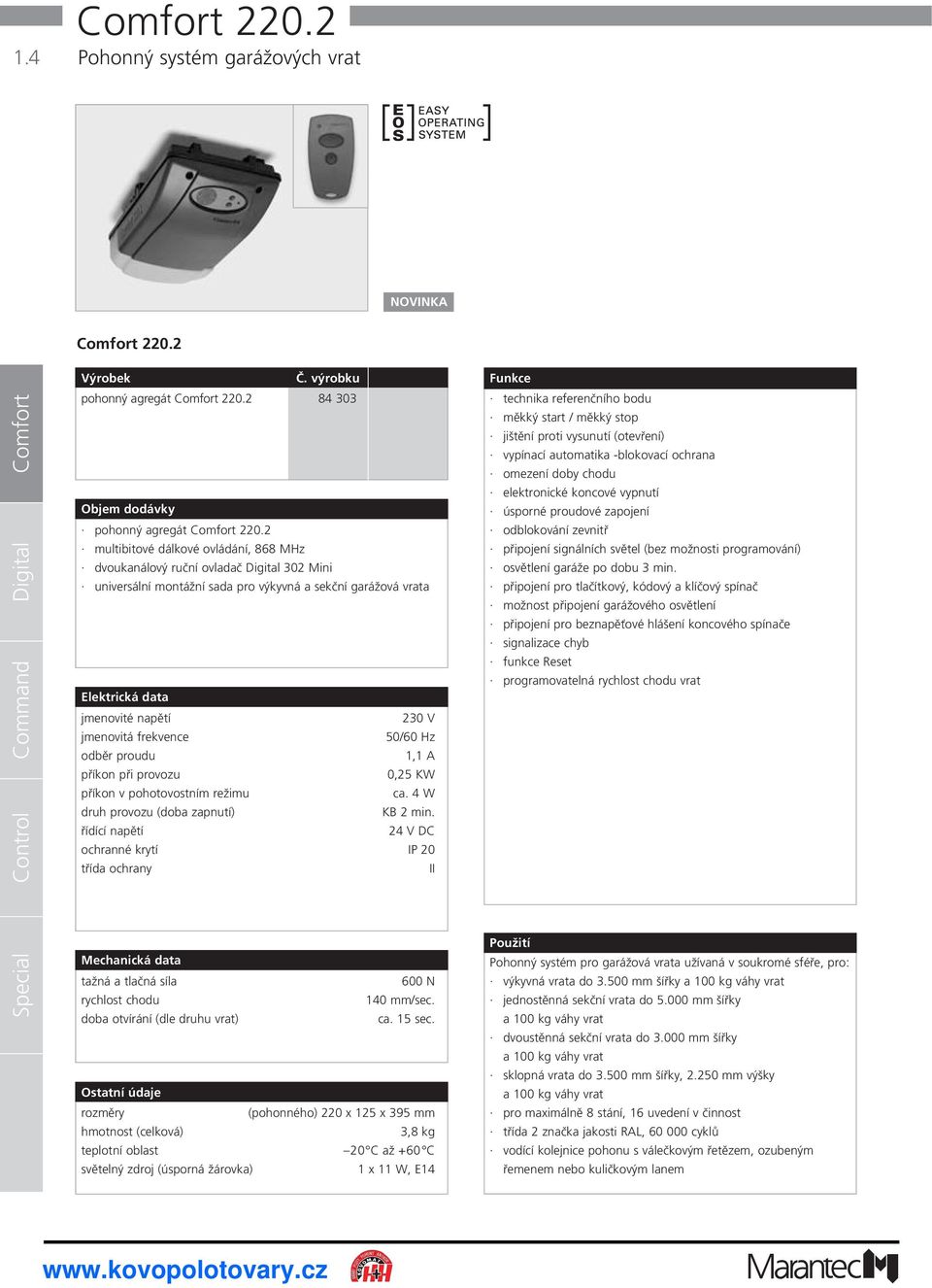

6 Pohonný systém garážových vrat NOVINKA pohonný agregát pohonný agregát multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 302 Mini universální montážní sada pro výkyvná a sekční garážová vrata Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1,1 A příkon při provozu 0,25 KW příkon v pohotovostním režimu ca. 4 W druh provozu (doba zapnutí) KB 2 min. řídící napětí 24 V DC ochranné krytí IP 20 třída ochrany II Funkce technika referenčního bodu měkký start / měkký stop jištění proti vysunutí (otevření) vypínací automatika -blokovací ochrana omezení doby chodu elektronické koncové vypnutí úsporné proudové zapojení odblokování zevnitř připojení signálních světel (bez možnosti programování) osvětlení garáže po dobu 3 min. připojení pro tlačítkový, kódový a klíčový spínač možnost připojení garážového osvětlení připojení pro beznapěťové hlášení koncového spínače signalizace chyb funkce Reset programovatelná rychlost chodu vrat Mechanická data tažná a tlačná síla 600 N rychlost chodu 140 mm/sec. doba otvírání (dle druhu vrat) ca. 15 sec. Ostatní údaje rozměry (pohonného) 220 x 125 x 395 mm 3,8 kg teplotní oblast 20 C až +60 C světelný zdroj (úsporná žárovka) 1 x 11 W, E14 Použití Pohonný systém pro garážová vrata užívaná v soukromé sféře, pro: výkyvná vrata do mm šířky a 100 kg váhy vrat jednostěnná sekční vrata do mm šířky a 100 kg váhy vrat dvoustěnná sekční vrata do mm šířky a 100 kg váhy vrat sklopná vrata do mm šířky, mm výšky a 100 kg váhy vrat pro maximálně 8 stání, 16 uvedení v činnost třída 2 značka jakosti RAL, cyklů vodící kolejnice pohonu s válečkovým řetězem, ozubeným řemenem nebo kuličkovým lanem

7 250.2 Pohonný systém garážových vrat 1.5 NOVINKA pohonný agregát pohonný agregát multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 302 Mini tříkanálový ruční ovladač 313 Micro universální montážní sada pro výkyvná a sekční garážová vrata Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1,1 A příkon při provozu 0,25 KW příkon v pohotovostním režimu ca. 3 W druh provozu (doba zapnutí) KB 5 min. řídící napětí 24 V DC ochranné krytí IP 20 třída ochrany II Funkce technika referenčního bodu měkký start / měkký stop jištění proti vysunutí (otevření) vypínací automatika blokovací ochrana omezení doby chodu automatická zavírací funce elektronické koncové vypnutí úsporné proudové zapojení odblokování zevnitř připojení signálních světel (s možností programování) osvětlení garáže po dobu 3 min. připojení pro tlačítkový, kódový a klíčový spínač možnost připojení garážového osvětlení připojení pro beznapěťové hlášení koncového spínače možnost připojení poplašného zařízení signalizace chyb funkce Reset programovatelná rychlost chodu vrat programovatelné částečné otevření programovatelný měkký chod ve směru»zavřít«možnost dodatečného vybavení relém blikače Mechanická data tažná a tlačná síla 800 N rychlost chodu 140 mm/sec. doba otvírání (dle druhu vrat) ca. 15 sec. Ostatní údaje rozměry (pohonného) 220 x 125 x 395 mm 4,1 kg teplotní oblast 20 C až +60 C světelný zdroj (úsporná žárovka) 1 x 11 W, E14 Použití Pohonný systém pro garážová vrata užívaná v soukromé sféře, pro: výkyvná vrata do mm šířky a 175 kg váhy vrat jednostěnná sekční vrata do mm šířky a 175 kg váhy vrat dvoustěnná sekční vrata do mm šířky a 175 kg váhy vrat sklopná vrata do mm šířky, mm výšky a 175 kg váhy vrat pro maximálně 14 stání, 28 uvedení v činnost třída 2 značka jakosti RAL, cyklů vodící kolejnice pohonu s válečkovým řetězem nebo ozubeným řemenem

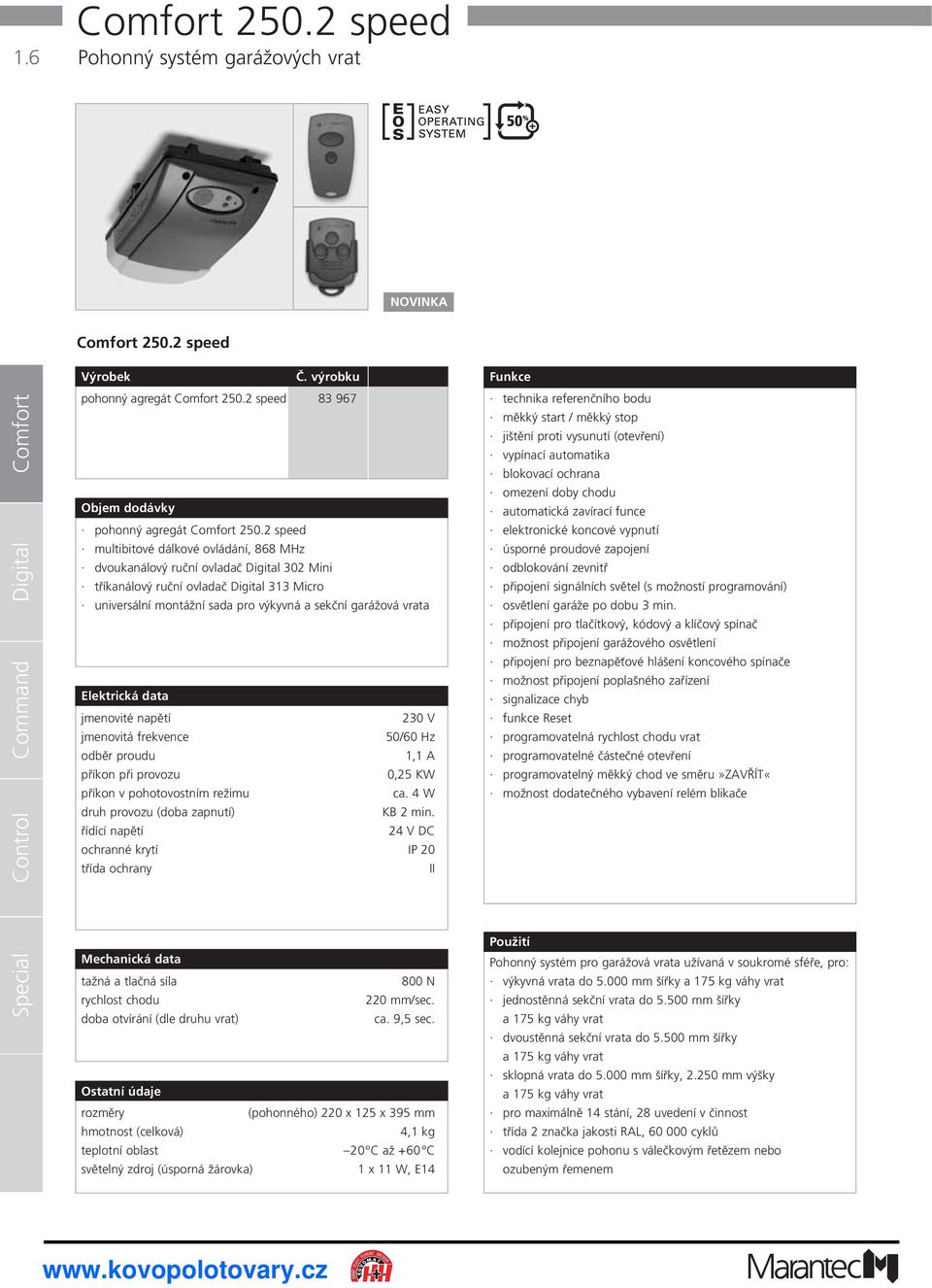

8 speed Pohonný systém garážových vrat NOVINKA speed pohonný agregát speed pohonný agregát speed multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 302 Mini tříkanálový ruční ovladač 313 Micro universální montážní sada pro výkyvná a sekční garážová vrata Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1,1 A příkon při provozu 0,25 KW příkon v pohotovostním režimu ca. 4 W druh provozu (doba zapnutí) KB 2 min. řídící napětí 24 V DC ochranné krytí IP 20 třída ochrany II Funkce technika referenčního bodu měkký start / měkký stop jištění proti vysunutí (otevření) vypínací automatika blokovací ochrana omezení doby chodu automatická zavírací funce elektronické koncové vypnutí úsporné proudové zapojení odblokování zevnitř připojení signálních světel (s možností programování) osvětlení garáže po dobu 3 min. připojení pro tlačítkový, kódový a klíčový spínač možnost připojení garážového osvětlení připojení pro beznapěťové hlášení koncového spínače možnost připojení poplašného zařízení signalizace chyb funkce Reset programovatelná rychlost chodu vrat programovatelné částečné otevření programovatelný měkký chod ve směru»zavřít«možnost dodatečného vybavení relém blikače Mechanická data tažná a tlačná síla 800 N rychlost chodu 220 mm/sec. doba otvírání (dle druhu vrat) ca. 9,5 sec. Ostatní údaje rozměry (pohonného) 220 x 125 x 395 mm 4,1 kg teplotní oblast 20 C až +60 C světelný zdroj (úsporná žárovka) 1 x 11 W, E14 Použití Pohonný systém pro garážová vrata užívaná v soukromé sféře, pro: výkyvná vrata do mm šířky a 175 kg váhy vrat jednostěnná sekční vrata do mm šířky a 175 kg váhy vrat dvoustěnná sekční vrata do mm šířky a 175 kg váhy vrat sklopná vrata do mm šířky, mm výšky a 175 kg váhy vrat pro maximálně 14 stání, 28 uvedení v činnost třída 2 značka jakosti RAL, cyklů vodící kolejnice pohonu s válečkovým řetězem nebo ozubeným řemenem

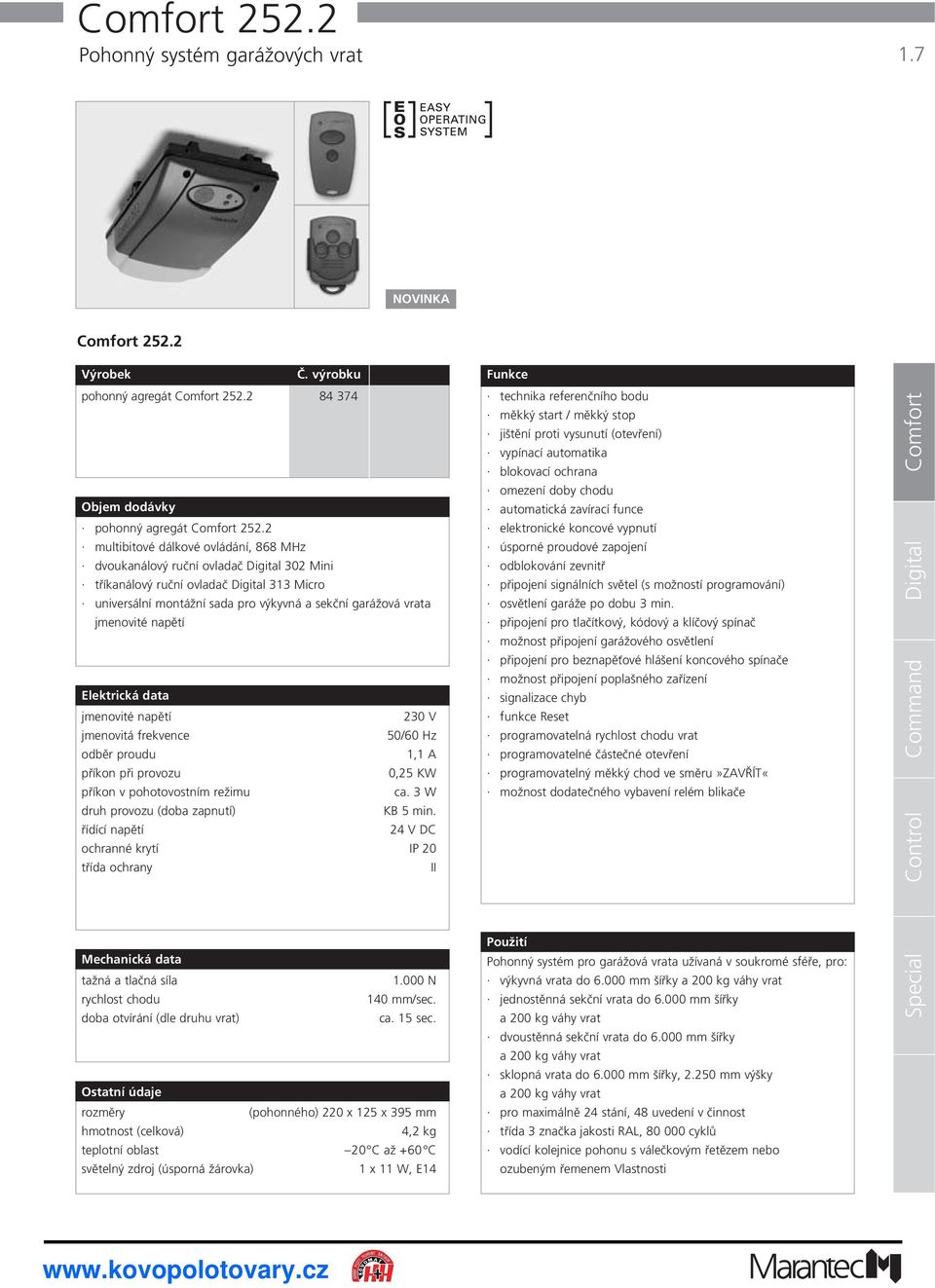

9 252.2 Pohonný systém garážových vrat 1.7 NOVINKA pohonný agregát pohonný agregát multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 302 Mini tříkanálový ruční ovladač 313 Micro universální montážní sada pro výkyvná a sekční garážová vrata Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1,1 A příkon při provozu 0,25 KW příkon v pohotovostním režimu ca. 3 W druh provozu (doba zapnutí) KB 5 min. řídící napětí 24 V DC ochranné krytí IP 20 třída ochrany II Funkce technika referenčního bodu měkký start / měkký stop jištění proti vysunutí (otevření) vypínací automatika blokovací ochrana omezení doby chodu automatická zavírací funce elektronické koncové vypnutí úsporné proudové zapojení odblokování zevnitř připojení signálních světel (s možností programování) osvětlení garáže po dobu 3 min. připojení pro tlačítkový, kódový a klíčový spínač možnost připojení garážového osvětlení připojení pro beznapěťové hlášení koncového spínače možnost připojení poplašného zařízení signalizace chyb funkce Reset programovatelná rychlost chodu vrat programovatelné částečné otevření programovatelný měkký chod ve směru»zavřít«možnost dodatečného vybavení relém blikače Mechanická data tažná a tlačná síla N rychlost chodu 140 mm/sec. doba otvírání (dle druhu vrat) ca. 15 sec. Ostatní údaje rozměry (pohonného) 220 x 125 x 395 mm 4,2 kg teplotní oblast 20 C až +60 C světelný zdroj (úsporná žárovka) 1 x 11 W, E14 Použití Pohonný systém pro garážová vrata užívaná v soukromé sféře, pro: výkyvná vrata do mm šířky a 200 kg váhy vrat jednostěnná sekční vrata do mm šířky a 200 kg váhy vrat dvoustěnná sekční vrata do mm šířky a 200 kg váhy vrat sklopná vrata do mm šířky, mm výšky a 200 kg váhy vrat pro maximálně 24 stání, 48 uvedení v činnost třída 3 značka jakosti RAL, cyklů vodící kolejnice pohonu s válečkovým řetězem nebo ozubeným řemenem Vlastnosti

10 Pohonný systém garážových vrat 257 s 53 pohonný agregát pohonný agregát 257 s připravenou í řídící jednotka 53 s připravenou í universální montážní sada pro výkyvná a sekční garážová vrata Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1 A příkon při provozu 0,2 KW příkon v pohotovostním režimu 4,6 W druh provozu (doba zapnutí) KB 5 min. řídící napětí 24 V DC ochranné krytí (pohonného) IP 20 (řídící jednotky) IP 65 třída ochrany I Funkce technika referenčního bodu měkký start / měkký stop jištění proti vysunutí (otevření) vypínací automatika blokovací ochrana omezení doby chodu automatická zavírací funce elektronické koncové vypnutí úsporné proudové zapojení odblokování zevnitř připojení signálních světel (s možností programování) připojení pro tlačítkový, kódový a klíčový spínač možnost připojení garážového osvětlení připojení pro beznapěťové hlášení koncového spínače signalizace chyb funkce Reset programovatelná rychlost chodu vrat programovatelné částečné otevření programovatelný měkký chod ve směru»zavřít«mechanická data tažná a tlačná síla N rychlost chodu 140 mm/sec. doba otvírání (dle druhu vrat) ca. 18 sec. Ostatní údaje rozměry (pohonného) 214 x 156 x 393 mm (řídící jednotky) 195 x 275 x 125 mm 10,1 kg teplotní oblast 20 C až +60 C Použití Pohonný systém pro garážová vrata užívaná v podnikatelské sféře, pro: výkyvná vrata do mm šířky a 200 kg váhy vrat jednostěnná sekční vrata do mm šířky a 200 kg váhy vrat dvoustěnná sekční vrata do mm šířky a 200 kg váhy vrat sklopná vrata do mm šířky, mm výšky a 200 kg váhy vrat pro maximálně 50 stání, 100 uvedení v činnost třída 3 značka jakosti RAL, cyklů vodící kolejnice pohonu s válečkovým řetězem nebo ozubeným řemenem

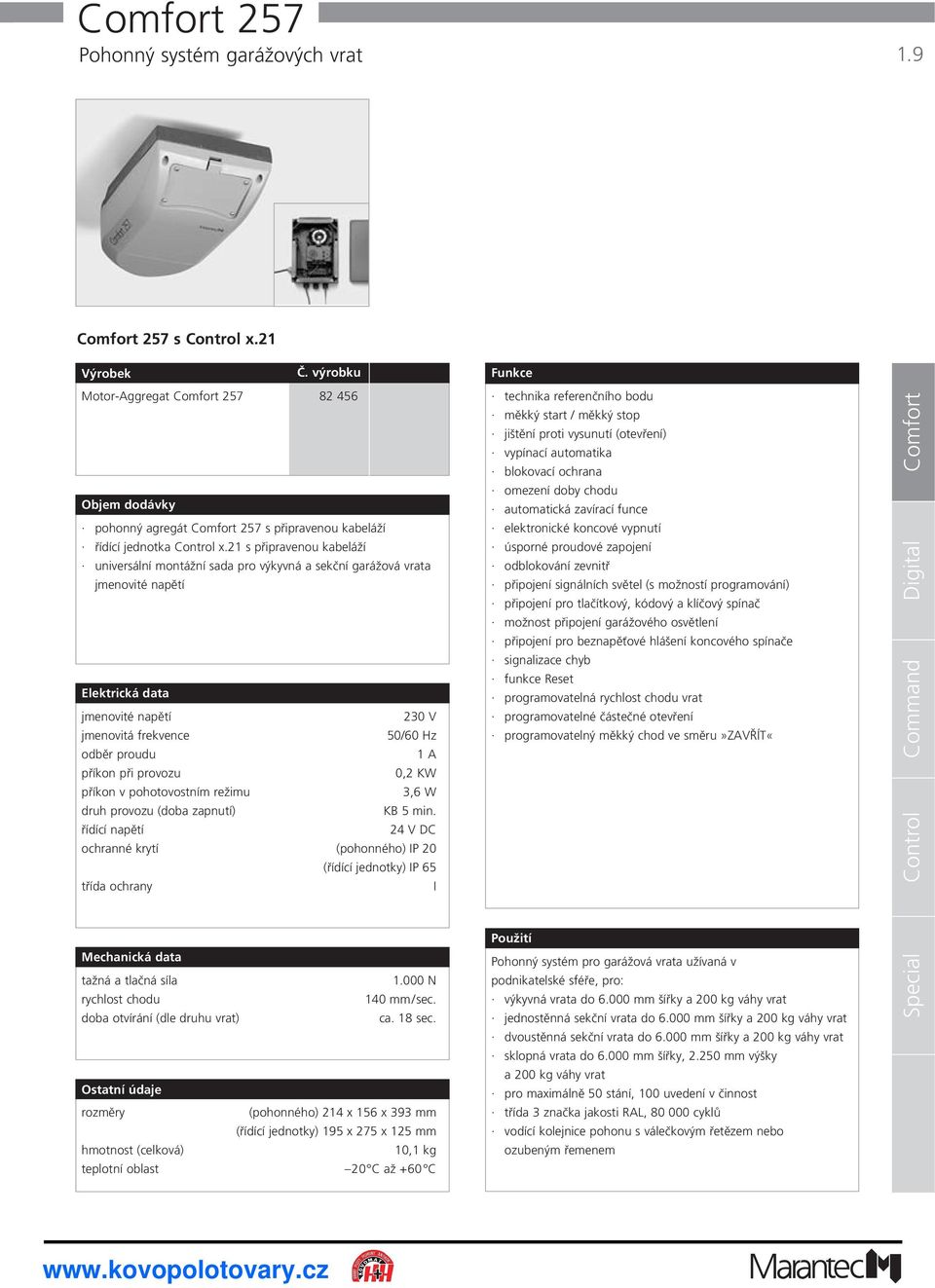

11 257 Pohonný systém garážových vrat s x.21 Motor-Aggregat pohonný agregát 257 s připravenou í řídící jednotka x.21 s připravenou í universální montážní sada pro výkyvná a sekční garážová vrata Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1 A příkon při provozu 0,2 KW příkon v pohotovostním režimu 3,6 W druh provozu (doba zapnutí) KB 5 min. řídící napětí 24 V DC ochranné krytí (pohonného) IP 20 (řídící jednotky) IP 65 třída ochrany I Funkce technika referenčního bodu měkký start / měkký stop jištění proti vysunutí (otevření) vypínací automatika blokovací ochrana omezení doby chodu automatická zavírací funce elektronické koncové vypnutí úsporné proudové zapojení odblokování zevnitř připojení signálních světel (s možností programování) připojení pro tlačítkový, kódový a klíčový spínač možnost připojení garážového osvětlení připojení pro beznapěťové hlášení koncového spínače signalizace chyb funkce Reset programovatelná rychlost chodu vrat programovatelné částečné otevření programovatelný měkký chod ve směru»zavřít«mechanická data tažná a tlačná síla N rychlost chodu 140 mm/sec. doba otvírání (dle druhu vrat) ca. 18 sec. Ostatní údaje rozměry (pohonného) 214 x 156 x 393 mm (řídící jednotky) 195 x 275 x 125 mm 10,1 kg teplotní oblast 20 C až +60 C Použití Pohonný systém pro garážová vrata užívaná v podnikatelské sféře, pro: výkyvná vrata do mm šířky a 200 kg váhy vrat jednostěnná sekční vrata do mm šířky a 200 kg váhy vrat dvoustěnná sekční vrata do mm šířky a 200 kg váhy vrat sklopná vrata do mm šířky, mm výšky a 200 kg váhy vrat pro maximálně 50 stání, 100 uvedení v činnost třída 3 značka jakosti RAL, cyklů vodící kolejnice pohonu s válečkovým řetězem nebo ozubeným řemenem

12 Kolejnice pohonu , 220.2, 250.2, speed, 252.2, 257 NOVINKA NOVINKA Se řetězem, jednodílná (0,8 mm) Se řetězem, dvoudílná (0,8 mm) SK 11, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 5,9 kg SK 11, dvoudílná délka kolejnice mm pohybový zdvih mm celková délka mm 6,8 kg SK 12, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 6,3 kg SK 13, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 8,2 kg mikroprofilovaná vodící kolejnice pohonu, jednodílná k přenosu síly pohonného systému na garážová vrata mikroprofilovaná vodící kolejnice pohonu pro pohonné systémy 211 (jen SK 11 a SK 12), 220.2, 250.2, speed, a 257 délka kolejnice je závislá na výšce i na výrobním provedení garážových vrat SK 12, dvoudílná délka kolejnice mm pohybový zdvih mm celková délka mm 7,2 kg SK 13, dvoudílná délka kolejnice mm pohybový zdvih mm celková délka mm 8,8 kg mikroprofilovaná vodící kolejnice pohonu, dvoudílná kolejnicová spojka k přenosu síly pohonného systému na garážová vrata mikroprofilovaná vodící kolejnice pohonu pro pohonné systémy 211 (jen SK 11 a SK 12), 220.2, 250.2, speed, a 257 délka kolejnice je závislá na výšce i na výrobním provedení garážových vrat

13 Kolejnice pohonu 211, NOVINKA NOVINKA S kuličkovým lanem, jednodílná (0,8 mm) S kuličkovým lanem, dvoudílná (0,8 mm) ST 11, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 4,4 kg ST 11, dvoudílná délka kolejnice mm pohybový zdvih mm celková délka mm 5,1 kg ST 12, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 4,7 kg mikroprofilovaná vodící kolejnice pohonu, jednodílná ST 12, dvoudílná délka kolejnice mm pohybový zdvih mm celková délka mm 5,4 kg mikroprofilovaná vodící kolejnice pohonu, dvoudílná kolejnicová spojka k přenosu síly pohonného systému na garážová vrata mikroprofilovaná vodící kolejnice pohonu pro pohonné systémy 211 a délka kolejnice je závislá na výšce i na výrobním provedení garážových vrat k přenosu síly pohonného systému na garážová vrata mikroprofilovaná vodící kolejnice pohonu pro pohonné systémy 211 a délka kolejnice je závislá na výšce i na výrobním provedení garážových vrat

14 1.12 Kolejnice pohonu 211, 220.2, 250.2, speed, 252.2, 257 NOVINKA NOVINKA S ozubeným řemenem, jednodílná (0,8 mm) S ozubeným řemenem, dvoudílná (0,8 mm) SZ 11, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 4,7 kg SZ 11, dvoudílná délka kolejnice mm pohybový zdvih mm celková délka mm 5,4 kg SZ 12, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 5,0 kg SZ 13, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 6,2 kg mikroprofilovaná vodící kolejnice pohonu, jednodílná k přenosu síly pohonného systému na garážová vrata mikroprofilovaná vodící kolejnice pohonu pro pohonné systémy 211 (jen SZ 11 a SZ 12), 220.2, 250.2, speed, a 257 délka kolejnice je závislá na výšce i na výrobním provedení garážových vrat SZ 12, dvoudílná délka kolejnice mm pohybový zdvih mm celková délka mm 5,9 kg SZ 13, dvoudílná délka kolejnice mm pohybový zdvih mm celková délka mm 7,0 kg mikroprofilovaná vodící kolejnice pohonu, dvoudílná kolejnicová spojka k přenosu síly pohonného systému na garážová vrata mikroprofilovaná vodící kolejnice pohonu pro pohonné systémy 211 (jen SZ 11 a SZ 12), 220.2, 250.2, speed, a 257 délka kolejnice je závislá na výšce i na výrobním provedení garážových vrat

15 Kolejnice pohonu 211, 220.2, 250.2, speed, 252.2, NOVINKA NOVINKA k dodání od ledna 2009 k dodání od ledna 2009 Se řetězem, jednodílná (1,2 mm) S ozubeným řemenem, jednodílná (1,2 mm) SK S 11, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 5,9 kg SZ S 11, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 4,7 kg SK S 12, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 6,3 kg SK S 13, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 8,2 kg mikroprofilovaná vodící kolejnice pohonu, jednodílná SZ S 12, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 5,0 kg SZ S 13, jednodílná délka kolejnice mm pohybový zdvih mm celková délka mm 6,2 kg mikroprofilovaná vodící kolejnice pohonu, jednodílná optimalizovaný chod díky zesílené kolejnici vč. kuličkových ložisek a zesílených sáněk. k přenosu síly pohonného systému na garážová vrata mikroprofilovaná vodící kolejnice pro těžká garážová vrata nebo vrata hromadných či podzemních garáží pro pohonné systémy 220.2, 250.2, speed, a 257 délka kolejnice je závislá na výšce i na výrobním provedení garážových vrat optimalizovaný chod díky zesílené kolejnici vč. kuličkových ložisek a zesílených sáněk. k přenosu síly pohonného systému na garážová vrata mikroprofilovaná vodící kolejnice pro těžká garážová vrata nebo vrata hromadných či podzemních garáží pro pohonné systémy 220.2, 250.2, speed, a 257 délka kolejnice je závislá na výšce i na výrobním provedení garážových vrat

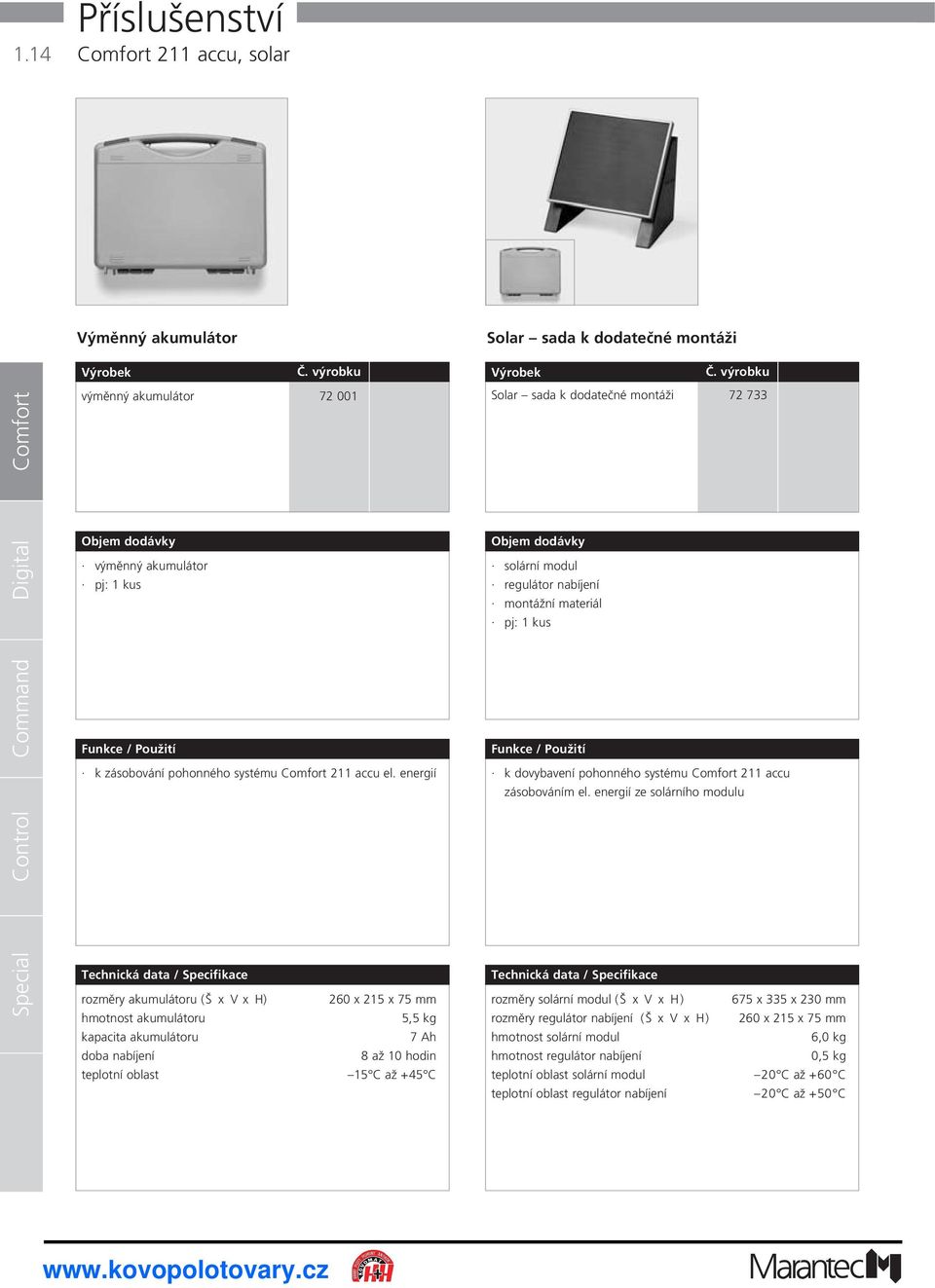

16 1.14 Příslušenství 211 accu, solar Výměnný akumulátor Solar sada k dodatečné montáži výměnný akumulátor Solar sada k dodatečné montáži výměnný akumulátor solární modul regulátor nabíjení k zásobování pohonného systému 211 accu el. energií k dovybavení pohonného systému 211 accu zásobováním el. energií ze solárního modulu rozměry akumulátoru (Š x V x H) hmotnost akumulátoru kapacita akumulátoru doba nabíjení teplotní oblast 260 x 215 x 75 mm 5,5 kg 7 Ah 8 až 10 hodin 15 C až +45 C rozměry solární modul (Š x V x H) rozměry regulátor nabíjení (Š x V x H) hmotnost solární modul hmotnost regulátor nabíjení teplotní oblast solární modul teplotní oblast regulátor nabíjení 675 x 335 x 230 mm 260 x 215 x 75 mm 6,0 kg 0,5 kg 20 C až +60 C 20 C až +50 C

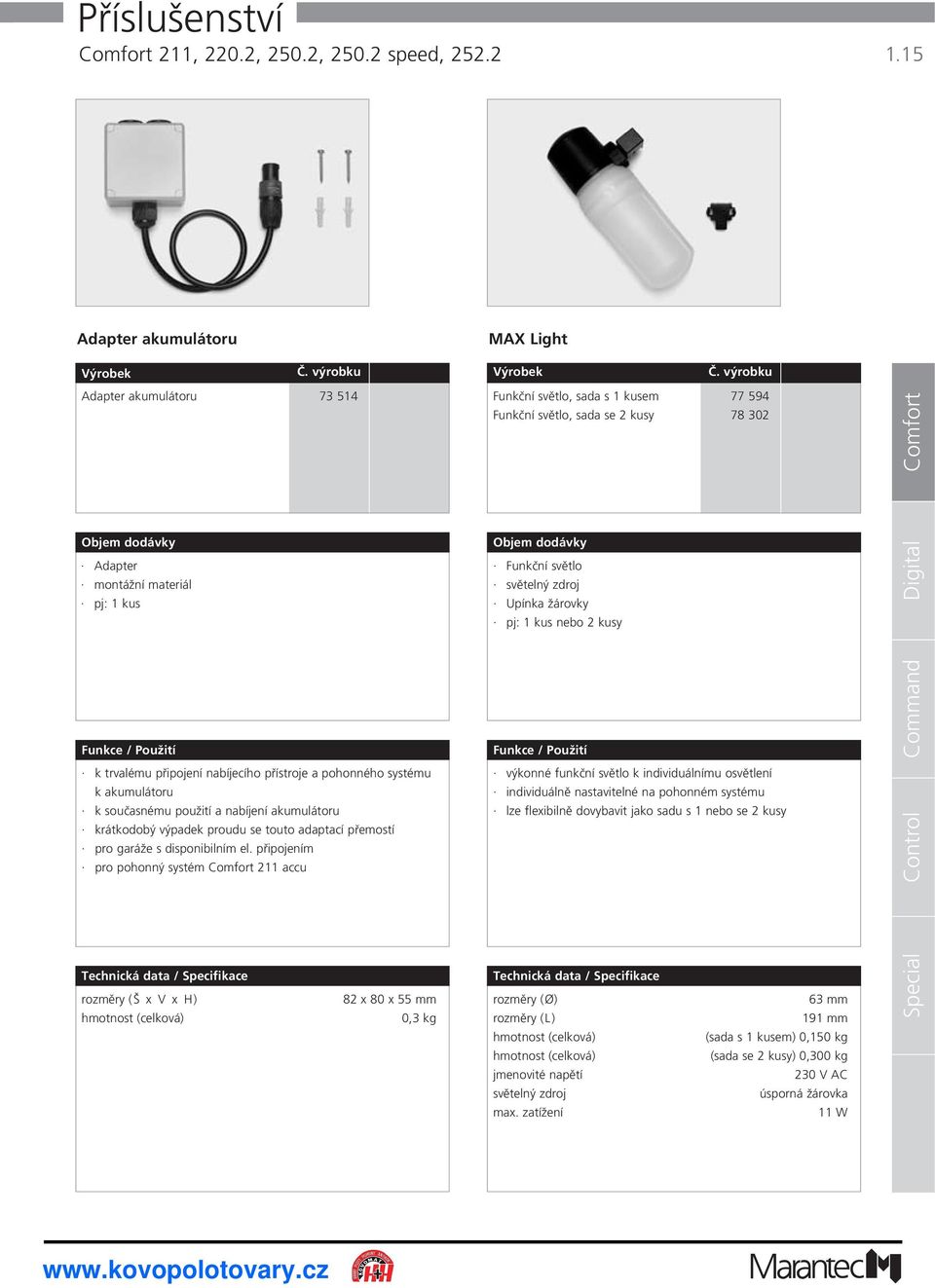

17 Příslušenství 211, 220.2, 250.2, speed, Adapter akumulátoru MAX Light Adapter akumulátoru Funkční světlo, sada s 1 kusem Funkční světlo, sada se 2 kusy Adapter Funkční světlo světelný zdroj Upínka žárovky nebo 2 kusy k trvalému připojení nabíjecího přístroje a pohonného systému k akumulátoru k současnému použití a nabíjení akumulátoru krátkodobý výpadek proudu se touto adaptací přemostí pro garáže s disponibilním el. připojením pro pohonný systém 211 accu výkonné funkční světlo k individuálnímu osvětlení individuálně nastavitelné na pohonném systému lze flexibilně dovybavit jako sadu s 1 nebo se 2 kusy 82 x 80 x 55 mm 0,3 kg rozměry (Ø) rozměry (L) světelný zdroj max. zatížení 63 mm 191 mm (sada s 1 kusem) 0,150 kg (sada se 2 kusy) 0,300 kg 230 V AC úsporná žárovka 11 W

18 1.16 Příslušenství 220.2, 250.2, speed, 252.2, 257 NOVINKA NOVINKA Ozdobné stínítko (logo Marantec) Ozdobné stínítko, dlouhé, za kus Ozdobné stínítko, krátké, za kus Ozdobné stínítko (logo zákazníka) Ozdobné stínítko, dlouhé, za kus Ozdobné stínítko, krátké, za kus ozdobných stínítek, dlouhých či krátkých s logem Marantec minimální odběr 20 kusů 150 ozdobných stínítek, dlouhých či krátkých s logem zákazníka minimální odběr 150 kusů pro individuální uspořádání pohonných systémů garážových vrat pro pohonné systémy 22.2, 250.2, speed, pro individuální uspořádání pohonných systémů garážových vrat pro potisk individuálním logem zákazníka pro pohonné systémy 220,2, 250.2, speed, rozměry Ozdobné stínítko, dlouhé (Š x D) 155 x 288 mm rozměry Ozdobná stínítka, krátké (Š x D) 153 x 108 mm hmotnost Ozdobná stínítka, dlouhá 2,2 kg hmotnost Ozdobná stínítka, krátká 0,8 kg barva RAL 9022 (světlá perlová) rozměry Ozdobné stínítko, dlouhé (Š x D) 155 x 288 mm rozměry Ozdobné stínítko, krátké (Š x D) 153 x 108 mm hmotnost Ozdobná stínítka, dlouhá 16,5 kg hmotnost Ozdobná stínítka, krátká 6,0 kg barva RAL 9022 (světlá perlová)

19 Příslušenství 211, 220.2, 250.2, speed, 252.2, připojovací prvek připojovací prvek připojovací prvek unašeč vrat, zahnutý připojovací prvek unašeč vrat, zahnutý spojení dveřního křídla a pohonného systému optimální rozdělení tlačné a tažné síly pro sekční vrata s výškou sekce od 300 mm do 531 mm spojení dveřního křídla a pohonného systému optimální rozdělení tlačné a tažné síly pro sekční vrata s výškou sekce od 300 mm do 531 mm 78 x 68 x 355 mm 1,3 kg 80 x 75 x 320 mm 1,1 kg

20 1.18 Příslušenství 211, 220.2, 250.2, speed, 252.2, křivkové dveřní rameno kování pro křídlová vrata křivkové dveřní rameno unašeč vrat, rovný kování pro křídlová vrata spojení dveřního křídla a pohonného systému zvedací kování podporuje dveřní křídlo pro nevyjíždějící sklopná vrata spojení dveřního křídla a pohonného systému dveřní křídla se otvírají ven pro garážová křídlová vrata 115 x 30 x 28 mm 6,6 kg rozměry (L) mm 7,6 kg

21 Příslušenství 211, 220.2, 250.2, speed, 252.2, prodloužená tlačná tyč 200 mm, 0,2 kg mm, 1,2 kg mm, 2,9 kg mm, 3,6 kg Připojovací prvek pro sekční stranová vrata prodloužená tlačná tyč připojovací prvek prodloužení tažného a tlačného bodu pro případ, kdy není možná montáž vodící kolejnice pohonu přímonahranědveřního otvoru nebo nad dveřním křídlem pro výkyvná a sekční vrata spojení dveřního křídla a pohonného systému k optimálnímu přenosu síly v každé poloze vrat pro vícekloubové spojení pro sekční stranová vrata rozměry (L) hmotnost 200 mm mm mm mm 0,2 kg 1,2 kg 2,9 kg 3,6 kg 265 x 105 x 195 mm 1,1 kg

22 1.20 Příslušenství 211, 220.2, 250.2, speed, 252.2, připojovací prvek odjišťovací sada pro zavírání vrat připojovací prvek tři unašeče vrat, rovné odjišťovací sada připojovací konsole nastavitelné spojení dveřního křídla a pohonného systému délkově nastavitelná tažná tyč s připojovací konsolí pro sekční stranová vrata odjišťuje před pohybem vrat zajišťovací mechanizmus pro výkyvná vrata Hörmann N x 45 x 270 mm 1,0 kg 80 x 75 x 32 mm 0,6 kg

23 Příslušenství 211, 220.2, 250.2, speed, 252.2, odjišťovací sada nouzové odjišťění pro výkyvná a sklopná vrata odjišťovací sada připojovací konsole nouzové odjišťění vnitřní madlo před pohybem vrat je podlažní zajištění s pomocí pákového mechanizmu nadzdviženo pro výkyvná a sklopná vrata se středovým zajištěním vrat pro vrata se středovým podlažním zajištěním po odemknutí je s pomocí vnějšího dveřního madla a bowdenového táhla pohonný mechanizmus odjištěn, např.při výpadku el. proudu pro výkyvná a sklopná vrata 320 x 75 x 80 mm 0,5 kg délka bowdenu 240 x 25 x 285 mm 0,5 kg mm

24 1.22 Příslušenství 211, 220.2, 250.2, speed, 252.2, nouzové odblokování pro sekční vrata Hörmann nouzové odblokování pro sekční stranová vrata nouzové odblokování nouzové odblokování po odemknutí je s pomocí vnějšího dveřního madla a bowdenového táhla pohonný mechanizmus odblokován, např.při výpadku el. proudu pro sekční vrata Hörmann po odemknutí je s pomocí vnějšího dveřního madla a bowdenového táhla pohonný mechanizmus odblokován, např.při výpadku el. proudu pro sekční stranová vrata délka bowdenu 250 x 50 x 295 mm 0,6 kg mm délka bowdenu 240 x 30 x 285 mm 0,9 kg mm

25 Příslušenství 211, 220.2, 250.2, speed, 252.2, nouzové odblokování pro sekční vrata 700 mm, 0,3 kg mm, 0,5 kg mm, 0,7 kg nouzové odblokování pro výkyvná vrata nouzové odblokování nouzové odblokování vnitřní madlo s pomocí dodatečně namontovaného nástrčného zámku a bowdenového táhla je pohonný mechanizmus odblokován, např.při výpadku el. proudu pro stropní článková vrata po odemknutí je s pomocí vnějšího dveřního madla a bowdenového táhla pohonný mechanizmus odblokován, např.při výpadku el. proudu pro výkyvná vrata délka bowdenu 240 x 30 x 285 mm 0,3 kg 0,5 kg 0,7 kg 700 mm mm mm délka bowdenu 250 x 40 x 305 mm 0,2 kg mm

26 1.24 Příslušenství 211, 220.2, 250.2, speed, 252.2, nouzové odblokování pro sekční vrata Novoferm kontakt pro dveře umístěné v garážových vratech nouzové odblokování dveřní kontakt spirálový kabel po odemknutí je s pomocí vnějšího dveřního madla a bowdenového táhla pohonný mechanizmus odblokován, např.při výpadku el. proudu pro sekční vrata Novoferm elektrické zablokování řídící funkce při otevřených dveřích v garážových vratech nelze pohon vrat aktivovat pro výkyvná vrata délka bowdenu 255 x 35 x 295 mm 0,5 kg mm 190 x 110 x 270 mm 1,2 kg systémová

27 Příslušenství 211, 220.2, 250.2, speed, 252.2, připojovací jednotka pro kontakt dveří umístěných v garážových vratech vnější jednotka pro pro kontakt dveří umístěných v garážových vratech spirálový kabel elektrické zablokování řídící funkce při otevřených dveřích v garážových vratech nelze pohon vrat aktivovat pro sekční dveře Hörmann použitelné pouze ve spojení se 420 elektrické jištění pro dveře umístěné v garážových vratech mm mm mm mm mm elektrické jištění pro dveře umístěné v garážových vratech systémová elektrické zablokování řídící funkce při otevřených dveřích v garážových vratech nelze pohon vrat aktivovat pro sekční dveře použitelné pouze ve spojení se x 105 x 195 mm 1,0 kg systémová délka systémového kabelu 200 x 160 x 20 mm 0,1 kg mm mm mm mm mm systémová

28 1.26 Příslušenství 211, 220.2, 250.2, speed, 252.2, Relé s krytem, sada pro dodatečnou montáž připojovací jednotka pro kontakt posuvných dveří na straně stavby relé s krytem, sada pro dodatečnou montáž připojovací jednotka kontakt posuvných dveří spirálový kabel sada relé s krytem pro dodatečnou montáž systémový kabel (2.100 mm) elektrické zablokování ovládací funkce jsou-li posuvné dveře otevřené, není již možné pohonný systém uvést v činnost pro kontakty posuvných dveří s běžnou í pro hlášení koncové polohy a externí osvětlení vrata»otevřené«/ vrata»zavřené«/»světlo«pro pohonné systémy garážových a posuvných dveří 190 x 110 x 270 mm 0,9 kg konvenční zatížení kontaktů délka systémového kabelu 200 x 120 x 60 mm 0,4 kg 60 W/230 V mm systémová

29 Příslušenství 211, 220.2, 250.2, speed, 252.2, Doplňková výbava destička relé Doplňková výbava signální relé doplňková výbava destička relé doplňková výbava signální relé pro 220.2, 250.2, speed, doplňková výbava destička relé kovová patice doplňková výbava připravená k zasunutí s předběžnou í pro hlášení koncových poloh vrata OTEVŘÍT a vrata ZAVŘÍT pro přechodný impuls pro osvětlení na straně stavby pro pohonný systém 257 s 53 jako doplňková výbava následující funkce: signální světlo poloha vrat OTEVŘÍT nebo ZAVŘÍT mezipoloha OTEVŘÍT nebo ZAVŘÍT přechodný impuls 1 sekunda nebo 3 sekundy signalizace poruchy přídavné osvětlení uvolnění zablokování jištění proti vysunutí řídící napětí délka pružinový vodič Mas-Con 70 x 35 x 65 mm 0,1 kg 24 V DC 600 mm zatížení kontaktů 28 x 15 x 12 mm 0,040 kg 60 W/230 V Mas-Con / konvenční

30 1.28 Příslušenství 211, 220.2, 250.2, speed, 252.2, Sada pro zabezpečení koncové lišty vrat sada pro zabezpečení koncové lišty vrat sada pro zabezpečení koncové lišty vrat optický sensor pro zabezpečení koncové lišty vrat spirálový kabel optický sensor pro zabezpečení koncové lišty vrat spirálový kabel rozpoznání překážek ve směru»zavřít«k ochraně osob a věcí před poškozením pouze ve spojení s koncovou lištou vrat (výkyvná nebo sekční vrata) a upevňovacím profilem (ocel nebo hliník) pro všechny pohonné systémy garážových vrat, kromě 257 rozpoznání překážek ve směru»zavřít«k ochraně osob a věcí před poškozením pro zajištění zavírací hrany vrat pouze ve spojení s koncovou lištou vrat (výkyvná nebo sekční vrata) a upevňovacím profilem (ocel nebo hliník) pro pohonný systém 257 s řídící jednotkou x 105 x 195 mm 1,6 kg ochranné krytí IP 65 systémová 265 x 105 x 195 mm 2,4 kg ochranné krytí IP 65 systémová

31 Příslušenství 211, 220.2, 250.2, speed, 252.2, Koncová lišta vrat Koncová lišta vrat koncová lišta vrat, v metrech koncová lišta vrat, v metrech koncová lišta vrat koncová lišta vrat ochrana proti nárazu a upevňovací profil pro optické sensory pro zabezpečení zavírací hrany pouze ve spojení s upevňovacím profilem (ocel nebo hliník) pro výkyvná vrata podlahové těsnění, ochrana proti nárazu a upevňovací profil pro optické sensory pro zabezpečení zavírací hrany pouze ve spojení s upevňovacím profilem (ocel nebo hliník) pro sekční vrata rozměry (H x T) hmotnost (1.000 mm) 40 x 22 mm 0,5 kg rozměry (H x T) hmotnost (1.000 mm) 65 x 30 mm 0,9 kg

32 Příslušenství , 220.2, 250.2, speed, 252.2, 257 Ocelový profil Hliníkový profil ocelový profil, v metrech hliníkový profil, v metrech ocelový profil hliníkový profil upevnění zakončovacího profilu vrat pro všechny pohonné systémy garážových vrat s instalovaným zabezpečením zavírací hrany upevnění zakončovacího profilu vrat pro všechny pohonné systémy garážových vrat s instalovaným zabezpečením zavírací hrany rozměry (H x T) hmotnost (1.000 mm) 24 x 8 mm 0,3 kg rozměry (H x T) hmotnost (1.000 mm) 24 x 8 mm 0,2 kg R2.1 X R2.1 X 8 A_Y 8 A_Y R R X 10:1 X 10:1

33 Příslušenství 211, 220.2, 250.2, speed, 252.2, NOVINKA 804 Kolejnicový C-profil připojovací jednotka jednostranná pro běžnou kolejnicový C-profil, v metrech přípojková krabice křídla vrat vč. svítidlových svorek 4 žílový spirálový kabel pro výšku vrat až mm 2 přídržné úhelníky s ochranou proti zlomu, pro vrata/kolejnici možnost připojení lišty kontaktů 8,2 kω a/nebo jednotku kontaktů posuvných dveří běžná pro 257 s ovládáním x.21 kolejnicový C-profil pro upevnění lišt kontaktů 8,2 kω (přípojková krabice) 170 x 70 x 40 mm 1,5 kg ochranné krytí IP 65 konvenční rozměry (H x T) hmotnost (1.000 mm) x 10 mm 0,25 kg R2.1 X 8 A_Y R X 10:1

34 1.32 Příslušenství 211, 220.2, 250.2, speed, 252.2, 257 Lišta kontaktů 8,2 kω (44 mm) s těsnící chlopní Lišta kontaktů 8,2 kω (68 mm) s těsnící chlopní lišta kontaktů 8,2 kω (44 mm) s těsnící chlopní, za jeden metr prefabrikace lišta kontaktů 8,2 kω (68 mm) s těsnící chlopní, za jeden metr prefabrikace lišta kontaktů 8,2 kω, 44 mm, s těsnící chlopní připojovací kabel mm prefabrikace zahrnuje kompletně hotovou prefabrikovanou lištu kontaktů vč. všech potřebných dílů pro všechny pohonné systémy Dynamic a 257 pro použití u sekčních vrat jen ve spojení s kolejnicovým C-profilem č. výr lišta kontaktů 8,2 kω, 68 mm, s těsnící chlopní připojovací kabel mm prefabrikace zahrnuje kompletně hotovou prefabrikovanou lištu kontaktů vč. všech potřebných dílů pro všechny pohonné systémy Dynamic a 257 pro použití u sekčních vrat jen ve spojení s kolejnicovým C-profilem č. výr rozměry hmotnost (1.000 mm) mm 0,8 kg rozměry hmotnost (1.000 mm) mm 1,0 kg ,5 4,5 17,5 4, , ,3 3, ,5 25,2 18

35 Příslušenství 211, 220.2, 250.2, speed, 252.2, Montážní pomůcka Kabelový klip montážní pomůcka plastová svorka pro upevnění kabelů na hnací kolejnici montážní pomůcka plastová svorka pj: 50 kusů nastavitelná montážní podpěra s upevněním k bezpečné, rychlé a jednoduché montáži pro všechny pohonné systémy garážových vrat pro připevnění systémových a kulatých kabelů na hnací kolejnici pro hnací kolejnice SK, ST, SZ možnost nastavení x 100 x 60 mm 2,7 kg mm 0,2 kg

36

37 515 Pohonný systém otočných vrat 2.1 Hallovo čidlo NOVINKA 515, jednokřídlový Funkce pohonný agregát, antracitově šedý pohonný agregát 515, s připravenou í separátní řízení x.51 multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 304 Mini kování, vratový a sloupkový úhelník Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1 A příkon při provozu 0,2 KW příkon v pohotovostním režimu < 5 W druh provozu (doba zapnutí) KB 5 min. řídící napětí 24 V DC ochranné krytí (pohonného) IP 44 (řídící jednotky) IP 65 třída ochrany II Mechanická data tažná a tlačná síla N rychlost chodu mm/sec. doba otvírání (dle druhu vrat) ca sec. pohybový zdvih 400 mm Ostatní údaje rozměry (pohonného) 122 x 198 x 755 mm (řídící jednotky) 120 x 240 x 100 mm 8,0 kg teplotní oblast 20 C až +60 C elektronické zpracování koncových poloh pomocí Hallova čidla měkký start / měkký stop vypínací automatika omezení doby chodu automatická zavírací funce úsporné proudové zapojení uzamykatelné nouzové odblokování připojení signálních světel připojení pro tlačítkový, kódový a klíčový spínač možnost připojení osvětlení pozemku, 3 min připojení pro beznapěťové hlášení koncového spínače možnost připojení poplašného zařízení připojení elektrického zámku funkce prvního otvíraného křídla signalizace chyb funkce Reset programovatelná rychlost chodu vrat Použití pro jednokřídlová otočná vrata pro šířku křídla nejvýše mm pro výšku křídla nejvýše mm nejvýše 50% zavřené plochy křídel pro váhu křídla nejvýše 200 kg rozměr»e«od 30 do 150 mm se speciálním kováním je možný rozměr»e«do 200 mm z důvodu stability zavřeného křídla doporučujeme pro polohu vrat»zavřeno«mechanickou zarážku uvedené údaje jsou nezávazná doporučení pro vrata s lehkým chodem; pro vyšší zatížení větrem musí být momenty pohonu i větru přehodnoceny rozměr»e«= vzdálenost místa, kde je upevněn sloupkový úhelník (zadní hrana sloupku) a středu otáčení vrat

38 Pohonný systém otočných vrat Hallovo čidlo NOVINKA 515, dvoukřídlový pohonný agregát, antracitově šedý dva pohonné agregáty 515, s připravenou í separátní řízení x.51 multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 304 Mini kování, vratový a sloupkový úhelník Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1 A příkon při provozu 0,2 KW příkon v pohotovostním režimu < 5 W druh provozu (doba zapnutí) KB 5 min. řídící napětí 24 V DC ochranné krytí (pohonného) IP 44 (řídící jednotky) IP 65 třída ochrany II Mechanická data tažná a tlačná síla N rychlost chodu mm/sec. doba otvírání (dle druhu vrat) ca sec. pohybový zdvih 400 mm Ostatní údaje rozměry (pohonného) 122 x 198 x 755 mm (řídící jednotky) 120 x 240 x 100 mm 13,0 kg teplotní oblast 20 C až +60 C Funkce elektronické zpracování koncových poloh pomocí Hallova čidla měkký start / měkký stop vypínací automatika omezení doby chodu automatická zavírací funce úsporné proudové zapojení uzamykatelné nouzové odblokování připojení signálních světel připojení pro tlačítkový, kódový a klíčový spínač možnost připojení osvětlení pozemku, 3 min připojení pro beznapěťové hlášení koncového spínače možnost připojení poplašného zařízení připojení elektrického zámku funkce prvního otvíraného křídla signalizace chyb funkce Reset programovatelná rychlost chodu vrat Použití pro dvoukřídlová otočná vrata pro šířku křídla nejvýše mm pro výšku křídla nejvýše mm nejvýše 50% zavřené plochy křídel pro váhu křídla nejvýše 200 kg rozměr»e«od 30 do 150 mm se speciálním kováním je možný rozměr»e«do 200 mm zdůvodu stability zavřeného křídla doporučujeme pro polohu vrat»zavřeno«mechanickou zarážku uvedené údaje jsou nezávazná doporučení pro vrata s lehkým chodem; pro vyšší zatížení větrem musí být momenty pohonu i větru přehodnoceny rozměr»e«= vzdálenost místa, kde je upevněn sloupkový úhelník (zadní hrana sloupku) a středu otáčení vrat

39 515 L Pohonný systém otočných vrat 2.3 Hallovo čidlo NOVINKA 515 L, jednokřídlový Funkce pohonný agregát, antracitově šedý pohonný agregát 515 L, s připravenou í separátní řízení x.51 multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 304 Mini kování, vratový a sloupkový úhelník Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1 A příkon při provozu 0,2 KW příkon v pohotovostním režimu < 5 W druh provozu (doba zapnutí) KB 5 min. řídící napětí 24 V DC ochranné krytí (pohonného) IP 44 (řídící jednotky) IP 65 třída ochrany II Mechanická data tažná a tlačná síla N rychlost chodu mm/sec. doba otvírání (dle druhu vrat) ca sec. pohybový zdvih 600 mm Ostatní údaje rozměry (pohonného) 122 x 198 x 955 mm (řídící jednotky) 120 x 240 x 100 mm 8,0 kg teplotní oblast 20 C až +60 C elektronické zpracování koncových poloh pomocí Hallova čidla měkký start / měkký stop vypínací automatika omezení doby chodu automatická zavírací funce úsporné proudové zapojení uzamykatelné nouzové odblokování připojení signálních světel připojení pro tlačítkový, kódový a klíčový spínač možnost připojení osvětlení pozemku, 3 min připojení pro beznapěťové hlášení koncového spínače možnost připojení poplašného zařízení připojení elektrického zámku funkce prvního otvíraného křídla signalizace chyb funkce Reset programovatelná rychlost chodu vrat Použití pro jednokřídlá otočná vrata pro šířku křídla nejvýše mm pro výšku křídla nejvýše mm nejvýše 50% zavřené plochy křídel pro váhu křídla nejvýše 200 kg stoupání až maximálně 2% rozměr»e«od 30 do 320 mm pro stabilitu zavřených křídel vrat doporučujeme pro polohu vrat ZAVŘÍT mechanický doraz uvedené údaje o vratech jsou nezávazná doporučení pro vrata s lehkým chodem; při vyšším zatížení větrem se musí přezkoušet momenty větru a hnací momenty ne pro průmyslový provoz

40 L Pohonný systém otočných vrat Hallovo čidlo NOVINKA 515 L, dvoukřídlový pohonný agregát, antracitově šedý dva pohonné agregáty 515 L, s připravenou í separátní řízení x.51 multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 304 Mini kování, vratový a sloupkový úhelník Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1 A příkon při provozu 0,2 KW příkon v pohotovostním režimu < 5 W druh provozu (doba zapnutí) KB 5 min. řídící napětí 24 V DC ochranné krytí (pohonného) IP 44 (řídící jednotky) IP 65 třída ochrany II Mechanická data tažná a tlačná síla N rychlost chodu mm/sec. doba otvírání (dle druhu vrat) ca sec. pohybový zdvih 600 mm Funkce elektronické zpracování koncových poloh pomocí Hallova čidla měkký start / měkký stop vypínací automatika omezení doby chodu automatická zavírací funce úsporné proudové zapojení uzamykatelné nouzové odblokování připojení signálních světel připojení pro tlačítkový, kódový a klíčový spínač možnost připojení osvětlení pozemku, 3 min připojení pro beznapěťové hlášení koncového spínače možnost připojení poplašného zařízení připojení elektrického zámku funkce prvního otvíraného křídla signalizace chyb funkce Reset programovatelná rychlost chodu vrat Použití pro dvoukřídlová otočná vrata pro šířku křídla nejvýše mm pro výšku křídla nejvýše mm nejvýše 50% zavřené plochy křídel pro váhu křídla nejvýše 200 kg rozměr»e«od 30 do 150 mm zdůvodu stability zavřeného křídla doporučujeme pro polohu vrat»zavřeno«mechanickou zarážku uvedené údaje jsou nezávazná doporučení pro vrata s lehkým chodem; pro vyšší zatížení větrem musí být momenty pohonu i větru přehodnoceny rozměr»e«= vzdálenost místa, kde je upevněn sloupkový úhelník (zadní hrana sloupku) a středu otáčení vrat Ostatní údaje rozměry teplotní oblast (pohonného) 122 x 198 x 955 mm (řídící jednotky) 120 x 240 x 100 mm 13 kg 20 C až +60 C

41 520 Pohonný systém otočných vrat , jednokřídlový pohonný agregát, antracitově šedý pohonný agregát, bílý pohonný agregát, černozelený pohonný agregát 520, s připravenou í separátní řízení x.51 multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 304 Mini kování, vratový a sloupkový úhelník, pozinkováno Funkce technika referenčního bodu měkký start / měkký stop vypínací automatika blokovací ochrana omezení doby chodu automatická zavírací funce elektronické koncové vypnutí připojení signálních světel připojení pro tlačítkový, kódový a klíčový spínač funkce prvního otvíraného křídla signalizace chyb připojení pro světelné závory připojení pro zabezpečení zavírací hrany Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1 A příkon při provozu 0,2 KW příkon v pohotovostním režimu < 5 W druh provozu (doba zapnutí) KB 5 min. řídící napětí 24 V DC ochranné krytí (pohonného) IP 44 (řídící jednotky) IP 65 třída ochrany II Mechanická data tažná a tlačná síla N rychlost chodu mm/sec. doba otvírání (dle druhu vrat) ca sec. pohybový zdvih 358 mm Použití pro jednokřídlová otočná vrata pro šířku křídla nejvýše mm pro výšku křídla nejvýše mm nejvýše 50% zavřené plochy křídel pro váhu křídla nejvýše 250 kg rozměr»e«od 0 do 100 mm stoupání do 2% se speciálním kováním 502 je možný negativní rozměr»e«od 0 do 80 mm pro otočná vrata se stoupáním nejvýše 10% jsou k dispozici speciální kování 503 a 504 zdůvodu stability zavřeného křídla doporučujeme pro polohu vrat»zavřeno«mechanickou zarážku uvedené údaje jsou nezávazná doporučení pro vrata s lehkým chodem; pro vyšší zatížení větrem musí být momenty pohonu i větru přehodnoceny Ostatní údaje rozměry teplotní oblast (pohonného) 114 x 120 x 811 mm (řídící jednotky) 120 x 240 x 100 mm 23,6 kg 20 C až +60 C rozměr»e«= vzdálenost místa, kde je upevněn sloupkový úhelník (zadní hrana sloupku) a středu otáčení vrat

42 Pohonný systém otočných vrat 520, dvoukřídlový pohonný agregát, antracitově šedý pohonný agregát, bílý pohonný agregát, černozelený dva pohonné agregáty 520, s připravenou í separátní řízení x.51 multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 304 Mini kování, vratový a sloupkový úhelník Funkce technika referenčního bodu měkký start / měkký stop vypínací automatika blokovací ochrana omezení doby chodu automatická zavírací funce elektronické koncové vypnutí připojení signálních světel připojení pro tlačítkový, kódový a klíčový spínač funkce prvního otvíraného křídla signalizace chyb připojení pro světelné závory připojení pro zabezpečení zavírací hrany Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1 A příkon při provozu 0,2 KW příkon v pohotovostním režimu < 5 W druh provozu (doba zapnutí) KB 5 min. řídící napětí 24 V DC ochranné krytí (pohonného) IP 44 (řídící jednotky) IP 65 třída ochrany II Mechanická data tažná a tlačná síla N rychlost chodu mm/sec. doba otvírání (dle druhu vrat) ca sec. pohybový zdvih 358 mm Použití pro dvoukřídlová otočná vrata pro šířku křídla nejvýše mm pro výšku křídla nejvýše mm nejvýše 50% zavřené plochy křídel pro váhu křídla nejvýše 250 kg rozměr»e«od 0 do 100 mm stoupání do 2% se speciálním kováním 502 je možný negativní rozměr»e«od 0 do 80 mm pro otočná vrata se stoupáním nejvýše 10% jsou k dispozici speciální kování 503 a 504 zdůvodu stability zavřeného křídla doporučujeme pro polohu vrat»zavřeno«mechanickou zarážku uvedené údaje jsou nezávazná doporučení pro vrata s lehkým chodem; pro vyšší zatížení větrem musí být momenty pohonu i větru přehodnoceny Ostatní údaje rozměry teplotní oblast (pohonného) 114 x 120 x 811 mm (řídící jednotky) 120 x 240 x 100 mm 31,9 kg 20 C až +60 C rozměr»e«= vzdálenost místa, kde je upevněn sloupkový úhelník (zadní hrana sloupku) a středu otáčení vrat

43 520 L Pohonný systém otočných vrat L, jednokřídlový pohonný agregát, antracitově šedý pohonný agregát, bílý pohonný agregát, černozelený pohonný agregát 520, s připravenou í separátní řízení x.51 multibitové dálkové ovládání, 868 MHz dvoukanálový ruční ovladač 304 Mini kování, vratový a sloupkový úhelník, pozinkováno Funkce technika referenčního bodu měkký start / měkký stop vypínací automatika blokovací ochrana omezení doby chodu automatická zavírací funce elektronické koncové vypnutí připojení signálních světel připojení pro tlačítkový, kódový a klíčový spínač funkce prvního otvíraného křídla signalizace chyb připojení pro světelné závory připojení pro zabezpečení zavírací hrany Elektrická data 230 V jmenovitá frekvence 50/60 Hz odběr proudu 1 A příkon při provozu 0,2 KW příkon v pohotovostním režimu < 5 W druh provozu (doba zapnutí) KB 5 min. řídící napětí 24 V DC ochranné krytí (pohonného) IP 44 (řídící jednotky) IP 65 třída ochrany II Mechanická data tažná a tlačná síla N rychlost chodu mm/sec. doba otvírání (dle druhu vrat) ca sec. pohybový zdvih 478 mm Použití pro jednokřídlová otočná vrata pro šířku křídla nejvýše mm pro výšku křídla nejvýše mm nejvýše 50% zavřené plochy křídel pro váhu křídla nejvýše 250 kg rozměr»e«od 0 do 100 mm stoupání do 2% se speciálním kováním 502 je možný negativní rozměr»e«od 0 do 80 mm pro otočná vrata se stoupáním nejvýše 10% jsou k dispozici speciální kování 503 a 504 zdůvodu stability zavřeného křídla doporučujeme pro polohu vrat»zavřeno«mechanickou zarážku uvedené údaje jsou nezávazná doporučení pro vrata s lehkým chodem; pro vyšší zatížení větrem musí být momenty pohonu i větru přehodnoceny Ostatní údaje rozměry teplotní oblast (pohonného) 114 x 120 x 931 mm (řídící jednotky) 120 x 240 x 100 mm 24,1 kg 20 C až +60 C rozměr»e«= vzdálenost místa, kde je upevněn sloupkový úhelník (zadní hrana sloupku) a středu otáčení vrat
