DA 74C servomotor. Technické info

Rozměr: px
Začít zobrazení ze stránky:

Download "DA 74C servomotor. Technické info"

Transkript

1 Technické info

2 2 Technické info POPIS VÝROBKU 1 DA 74C DA 74C je servomotor pro regulaci otočných klapek v systémech stájové ventilace. DA 74CV je určen pro plynulou (variabilní) regulaci. V = variabilní. DA 74CO je určen pro ON/OFF regulaci. O = ON/OFF. Servomotor DA 74C lze namontovat přímo na hřídel otočné klapky a lze jej ovládat také ručně. DA 74C je konstruován speciálně pro použití v náročných podmínkách stájí. DA 74C podporuje MultiStep. Při použití v systému MultiStep servomotory DA 74CO a DA 74CV nabízí komplexní řízení odtahů vzduchu. Tento systém umožňuje ušetřit významné množství energie v porovnání s variabilním řízením všech odtahů, a to při zachování úplné kontroly stability. Všechny jednotky jsou napájeny 24V DC, což umožňuje použít napájení ze záložní baterie a v případě výpadku proudu nebo při poruše řízení zajistit nouzové otevření otočných klapek. U plynule řízeného servomotoru DA 74CV jsou poloha klapky i otáčky ventilátoru řízeny přímo z klimapočítače. Model DA 74CO používá zabudovaný spínač pro zapnutí a vypnutí ventilátoru v závislosti na poloze klapky. V krabici DA 74A je prostor pro stykač nebo kondenzátor ventilátoru, je-li potřeba.

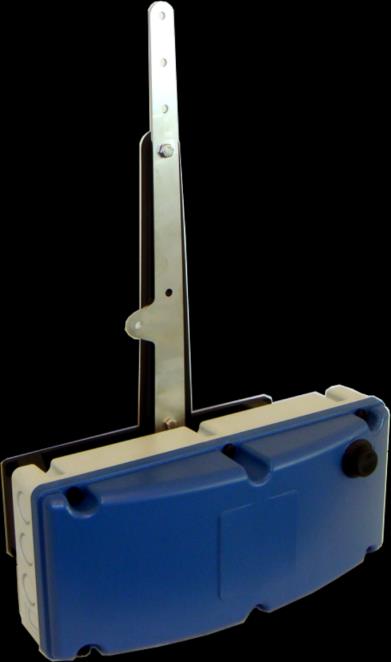

3 Technické info 3 2 DA 74BC DA 74BC je servomotor s napájením 24V, který má konzolu na zeď a rameno pro ovládání klapek nebo nouzového otvírání oken a dveří. DA 74BC lze použít jak pro ON/OFF tak pro plynulou regulaci a je řízen klimapočítačem. DA 74BC je napájen pomocí 24V DC, což umožňuje nouzové otvírání v případě výpadku proudu nebo poruchy klimapočítače. DA 74BC má kompaktní konstrukci a lze jej snadno čistit.

4 4 Technické info PŘEHLED VÝROBKU DA 74CV servomotor, plynulý DA 74CV se používá pro řízení otočných klapek v plynulých komínech. Jeden motor DA 74CV může ovládat několik mechanicky propojených klapek. DA 74CV má vestavěné relé pro řízení ventilátoru. DA 74CV je řízen přes relé. DA 74CV se standardně montuje na nasávací ústí; nicméně jej lze osadit i na potrubí komínu pomocí zvláštního příslušenství. Zjistěte, zda je potřeba sada stykačů, viz položka č DA 74CO servomotor ON/OFF DA 74CO se používá pro řízení otočných klapek v ON/OFF komínech v systému MultiStep. Jeden motor DA 74CO může ovládat několik mechanicky propojených klapek. DA 74CO má vestavěné relé pro řízení ventilátoru. DA 74CO je řízen přes relé. DA 74CO se standardně montuje na nasávací ústí; nicméně jej lze osadit i na potrubí komínu pomocí zvláštního příslušenství. Zjistěte, zda je potřeba sada stykačů, viz položka č Stykač 3-pólový 400V, 230V 50/60 Hz Stykač je potřeba, když jsou použity 3-fázové ventilátory (400V) v kombinaci se servomotory DA 74CO/DA 74CV a ventilátor není nastavitelný. Tzn., když ventilátor pracuje způsobem ON/OFF, je potřeba počítat jeden stykač pro každý DA 74CO/DA 74CV DA 74BC servomotor vč. konzole na zeď DA 74BC se používá pro otvírání klapek nebo nouzového otvírání oken a dveří ve stájích. DA 74BC se montuje přímo na zeď ve stáji. Může fungovat jako plynulá nebo ON/OFF jednotka. DA 74BC je řízen přes relé.

5 5 Technické info TECHNICKÁ DATA Elektro DA 74C DA 74BC Napájení 24V DC 20 % 24V DC 20 % Příkon max. 0.1A 0.15A O.C. (otevřený kolektor) výstup max. 20mA - 30V DC 20mA - 30V DC Zpětná vazba, signál 0-10 V - impedance 2.2 KΩ 0-10 V - impedance 2.2 KΩ Relé výstup max. 6.8A při 230V 6.8A při 230V Mechanická konstrukce Doba chodu naprázdno 70 sec 70 sec Doba chodu, max. zatížení 90 sec 120 sec Max. točivý moment 24 Nm 24 Nm Předlisované otvory pro kabely Prostředí 6 ks Ø25.5mm pro kabelovou průchodku M25 6 ks Ø25.5mm pro kabelovou průchodku M25 Okolní teplota, provoz -10 C až +45 C. -10 C až +45 C. Okolní teplota, skladování -25 C až +60 C -25 C až +60 C Krytí krabice IP 65 IP 65 Balení Rozměry (V x Š x H) 142 x 330 x 97mm 480 x 330 x 97mm Rozměry balení (V x Š x H) 315 x 415 x 175mm 315 x 415 x 175mm Hmotnost balení 2000g 3200g 3 Rozměrový náčrtek 3.1 DA 74C Rozměry v mm.

6 6 Technické info 3.2 DA 74BC Rozměry v mm Tažná délka a síla Rozměry jsou počítány od osy ramene. Dálka ramene [mm] Max. tažná síla [kg] Tažná délka [mm]

7

8 SKOV A/S Hedelund 4 Glyngøre DK-7870 Roslev Tel Fax skov@skov.dk CS Made in Denmark
