SINEAX DME 406 s Profibus-DP Programovatelný multipřevodník

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "SINEAX DME 406 s Profibus-DP Programovatelný multipřevodník"

Transkript

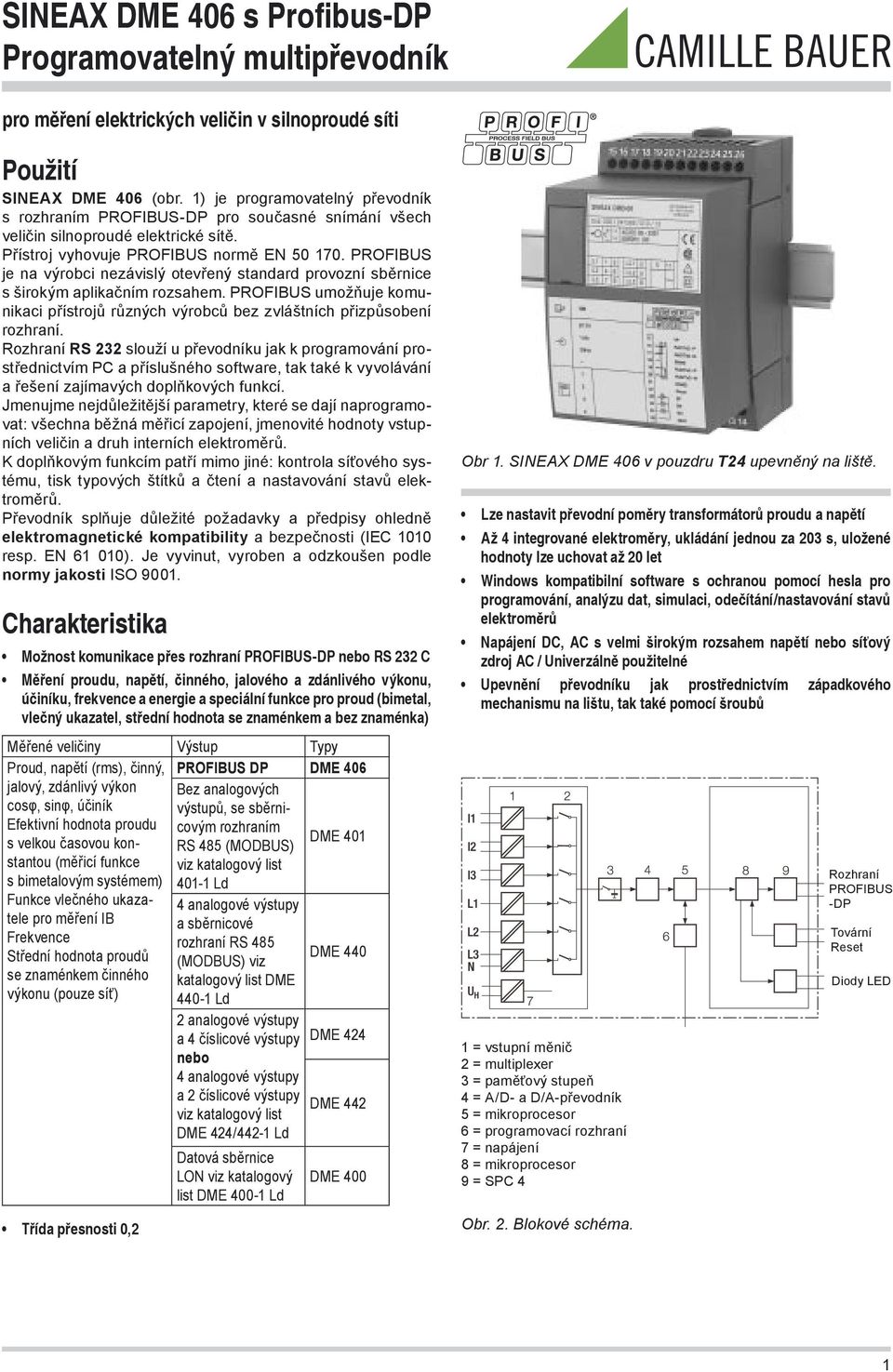

1 pro měření elektrických veličin v silnoproudé síti Použití SINEAX DME 406 (obr. 1) je programovatelný převodník s rozhraním PROFIBUS-DP pro současné snímání všech veličin silnoproudé elektrické sítě. Přístroj vyhovuje PROFIBUS normě EN PROFIBUS je na výrobci nezávislý otevřený standard provozní sběrnice s širokým aplikačním rozsahem. PROFIBUS umožňuje komunikaci přístrojů různých výrobců bez zvláštních přizpůsobení rozhraní. Rozhraní RS 232 slouží u převodníku jak k programování prostřednictvím PC a příslušného software, tak také k vyvolávání a řešení zajímavých doplňkových funkcí. Jmenujme nejdůležitější parametry, které se dají naprogramovat: všechna běžná měřicí zapojení, jmenovité hodnoty vstupních veličin a druh interních elektroměrů. K doplňkovým funkcím patří mimo jiné: kontrola síťového systému, tisk typových štítků a čtení a nastavování stavů elektroměrů. Převodník splňuje důležité požadavky a předpisy ohledně elektromagnetické kompatibility a bezpečnosti (IEC 1010 resp. EN ). Je vyvinut, vyroben a odzkoušen podle normy jakosti ISO Charakteristika Možnost komunikace přes rozhraní PROFIBUS-DP nebo RS 232 C Měření proudu, napětí, činného, jalového a zdánlivého výkonu, účiníku, frekvence a energie a speciální funkce pro proud (bimetal, vlečný ukazatel, střední hodnota se znaménkem a bez znaménka) Měřené veličiny Výstup Typy Proud, napětí (rms), činný, PROFIBUS DP DME 406 jalový, zdánlivý výkon Bez analogových cosφ, sinφ, účiník výstupů, se sběrnicovým rozhraním Efektivní hodnota proudu s velkou časovou konstantou (měřicí funkce viz katalogový list DME 401 RS 485 (MODBUS) s bimetalovým systémem) Ld Funkce vlečného ukazatele pro měření IB a sběrnicové 4 analogové výstupy Frekvence rozhraní RS 485 Střední hodnota proudů DME 440 (MODBUS) viz se znaménkem činného katalogový list DME výkonu (pouze síť) Ld 2 analogové výstupy a 4 číslicové výstupy DME 424 nebo 4 analogové výstupy a 2 číslicové výstupy DME 442 viz katalogový list DME 424/442-1 Ld Třída přesnosti 0,2 Datová sběrnice LON viz katalogový list DME Ld DME 400 Obr 1. SINEAX DME 406 v pouzdru T24 upevněný na liště. Lze nastavit převodní poměry transformátorů proudu a napětí Až 4 integrované elektroměry, ukládání jednou za 203 s, uložené hodnoty lze uchovat až 20 let Windows kompatibilní software s ochranou pomocí hesla pro programování, analýzu dat, simulaci, odečítání/nastavování stavů elektroměrů Napájení DC, AC s velmi širokým rozsahem napětí nebo síťový zdroj AC / Univerzálně použitelné Upevnění převodníku jak prostřednictvím západkového mechanismu na lištu, tak také pomocí šroubů 1 = vstupní měnič 2 = multiplexer 3 = paměťový stupeň 4 = A/D- a D/A-převodník 5 = mikroprocesor 6 = programovací rozhraní 7 = napájení 8 = mikroprocesor 9 = SPC 4 Obr. 2. Blokové schéma. Rozhraní PROFIBUS -DP Tovární Reset Diody LED 1

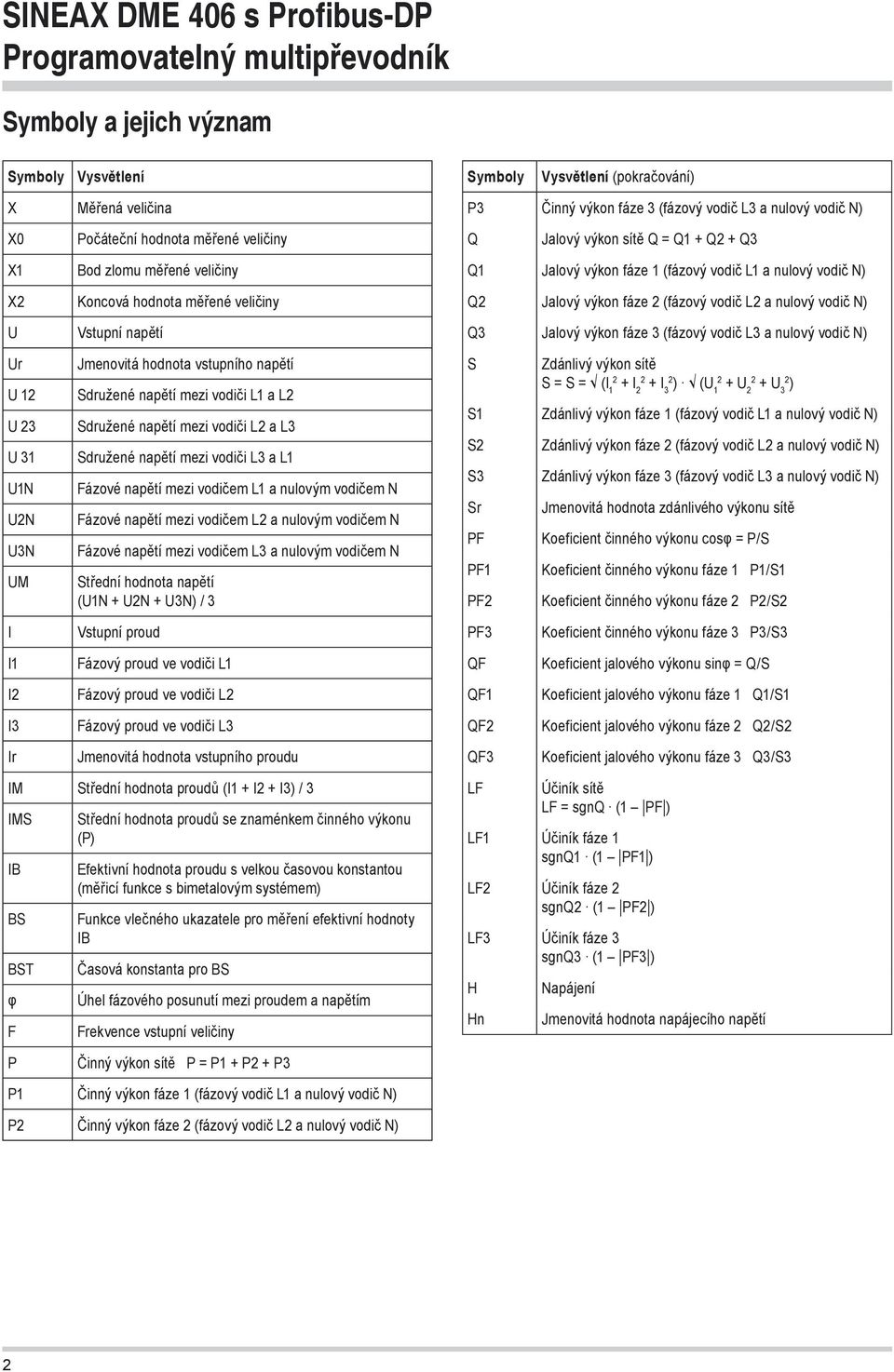

2 Symboly a jejich význam Symboly Vysvětlení Symboly Vysvětlení (pokračování) X Měřená veličina P3 Činný výkon fáze 3 (fázový vodič L3 a nulový vodič N) X0 Počáteční hodnota měřené veličiny Q Jalový výkon sítě Q = Q1 + Q2 + Q3 X1 X2 U Ur U 12 U 23 U 31 U1N U2N U3N UM Bod zlomu měřené veličiny Koncová hodnota měřené veličiny Vstupní napětí Jmenovitá hodnota vstupního napětí Sdružené napětí mezi vodiči L1 a L2 Sdružené napětí mezi vodiči L2 a L3 Sdružené napětí mezi vodiči L3 a L1 Fázové napětí mezi vodičem L1 a nulovým vodičem N Fázové napětí mezi vodičem L2 a nulovým vodičem N Fázové napětí mezi vodičem L3 a nulovým vodičem N Střední hodnota napětí (U1N + U2N + U3N) / 3 Q1 Jalový výkon fáze 1 (fázový vodič L1 a nulový vodič N) Q2 Jalový výkon fáze 2 (fázový vodič L2 a nulový vodič N) Q3 Jalový výkon fáze 3 (fázový vodič L3 a nulový vodič N) S Zdánlivý výkon sítě S = S = (I I I 32 ) (U U U 32 ) S1 Zdánlivý výkon fáze 1 (fázový vodič L1 a nulový vodič N) S2 Zdánlivý výkon fáze 2 (fázový vodič L2 a nulový vodič N) S3 Zdánlivý výkon fáze 3 (fázový vodič L3 a nulový vodič N) Sr PF PF1 PF2 Jmenovitá hodnota zdánlivého výkonu sítě Koeficient činného výkonu cosφ = P/S Koeficient činného výkonu fáze 1 P1/S1 Koeficient činného výkonu fáze 2 P2/S2 I Vstupní proud PF3 Koeficient činného výkonu fáze 3 P3/S3 I1 Fázový proud ve vodiči L1 QF Koeficient jalového výkonu sinφ = Q/S I2 Fázový proud ve vodiči L2 QF1 Koeficient jalového výkonu fáze 1 Q1/S1 I3 Fázový proud ve vodiči L3 QF2 Koeficient jalového výkonu fáze 2 Q2/S2 Ir Jmenovitá hodnota vstupního proudu QF3 Koeficient jalového výkonu fáze 3 Q3/S3 IM Střední hodnota proudů (I1 + I2 + I3) / 3 IMS IB BS BST φ F Střední hodnota proudů se znaménkem činného výkonu (P) Efektivní hodnota proudu s velkou časovou konstantou (měřicí funkce s bimetalovým systémem) Funkce vlečného ukazatele pro měření efektivní hodnoty IB Časová konstanta pro BS Úhel fázového posunutí mezi proudem a napětím Frekvence vstupní veličiny LF Účiník sítě LF = sgnq (1 PF ) LF1 Účiník fáze 1 sgnq1 (1 PF1 ) LF2 Účiník fáze 2 sgnq2 (1 PF2 ) LF3 Účiník fáze 3 sgnq3 (1 PF3 ) H Hn Napájení Jmenovitá hodnota napájecího napětí P Činný výkon sítě P = P1 + P2 + P3 P1 Činný výkon fáze 1 (fázový vodič L1 a nulový vodič N) P2 Činný výkon fáze 2 (fázový vodič L2 a nulový vodič N) 2

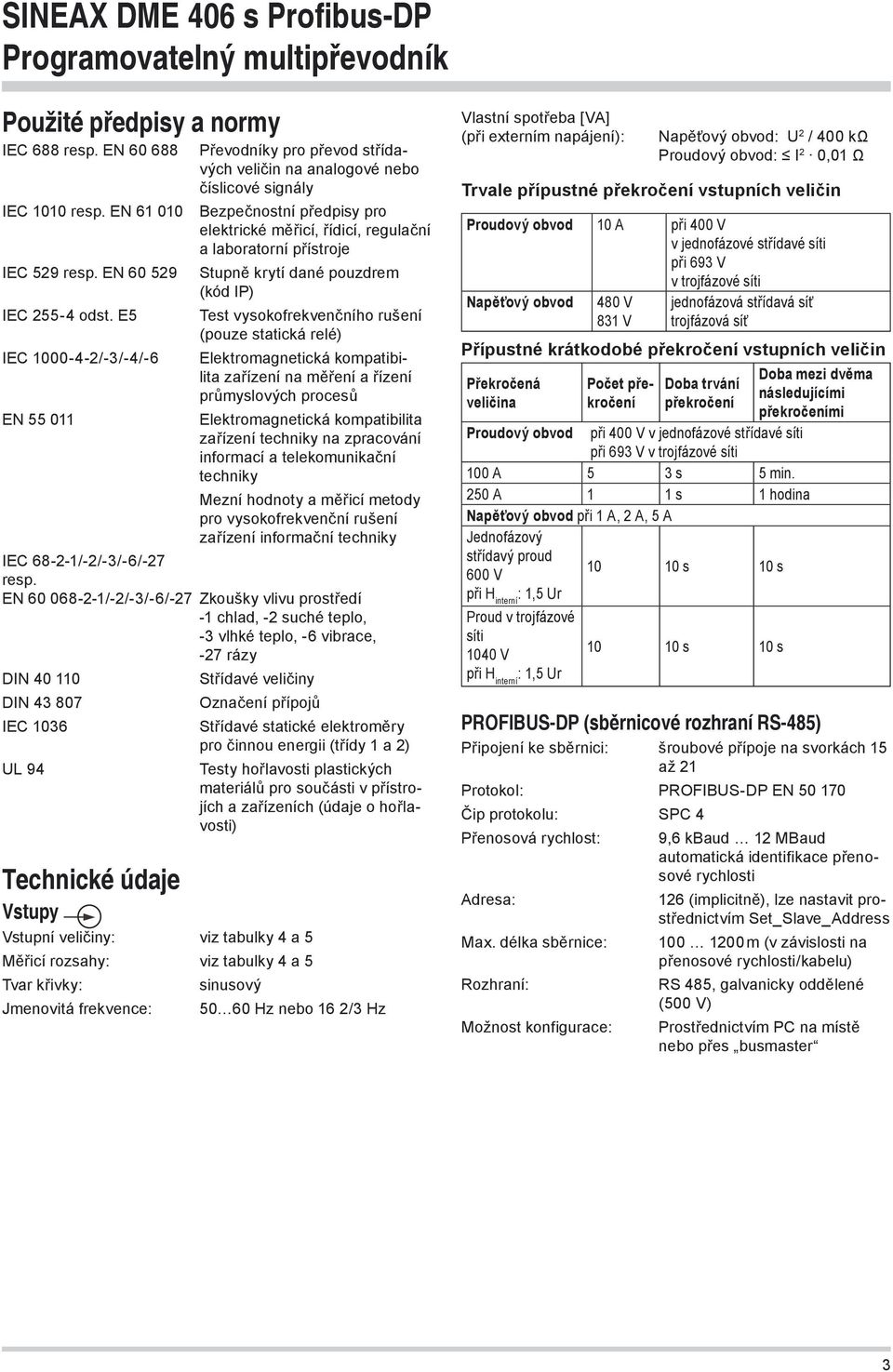

3 Použité předpisy a normy IEC 688 resp. EN IEC 1010 resp. EN IEC 529 resp. EN IEC odst. E5 IEC /-3/-4/-6 EN Převodníky pro převod střídavých veličin na analogové nebo číslicové signály Bezpečnostní předpisy pro elektrické měřicí, řídicí, regulační a laboratorní přístroje Stupně krytí dané pouzdrem (kód IP) Test vysokofrekvenčního rušení (pouze statická relé) Elektromagnetická kompatibilita zařízení na měření a řízení průmyslových procesů Elektromagnetická kompatibilita zařízení techniky na zpracování informací a telekomunikační techniky Mezní hodnoty a měřicí metody pro vysokofrekvenční rušení zařízení informační techniky IEC /-2/-3/-6/-27 resp. EN /-2/-3/-6/-27 Zkoušky vlivu prostředí -1 chlad, -2 suché teplo, -3 vlhké teplo, -6 vibrace, -27 rázy DIN DIN IEC 1036 UL 94 Střídavé veličiny Označení přípojů Střídavé statické elektroměry pro činnou energii (třídy 1 a 2) Testy hořlavosti plastických materiálů pro součásti v přístrojích a zařízeních (údaje o hořlavosti) Technické údaje Vstupy Vstupní veličiny: viz tabulky 4 a 5 Měřicí rozsahy: viz tabulky 4 a 5 Tvar křivky: Jmenovitá frekvence: sinusový Hz nebo 16 2/3 Hz Vlastní spotřeba [VA] (při externím napájení): Napěťový obvod: U 2 / 400 kω Proudový obvod: I 2 0,01 Ω Trvale přípustné překročení vstupních veličin Proudový obvod 10 A při 400 V v jednofázové střídavé síti při 693 V v trojfázové síti Napěťový obvod 480 V 831 V jednofázová střídavá síť trojfázová síť Přípustné krátkodobé překročení vstupních veličin Překročená veličina Počet překročení Doba trvání překročení Doba mezi dvěma následujícími překročeními Proudový obvod při 400 V v jednofázové střídavé síti při 693 V v trojfázové síti 100 A 5 3 s 5 min. 250 A 1 1 s 1 hodina Napěťový obvod při 1 A, 2 A, 5 A Jednofázový střídavý proud 600 V při H interní : 1,5 Ur s 10 s Proud v trojfázové síti 1040 V při H interní : 1,5 Ur s 10 s PROFIBUS-DP (sběrnicové rozhraní RS-485) Připojení ke sběrnici: šroubové přípoje na svorkách 15 až 21 Protokol: PROFIBUS-DP EN Čip protokolu: SPC 4 Přenosová rychlost: Adresa: Max. délka sběrnice: Rozhraní: Možnost konfigurace: 9,6 kbaud 12 MBaud automatická identifikace přenosové rychlosti 126 (implicitně), lze nastavit prostřednictvím Set_Slave_Address m (v závislosti na přenosové rychlosti/kabelu) RS 485, galvanicky oddělené (500 V) Prostřednictvím PC na místě nebo přes busmaster 3

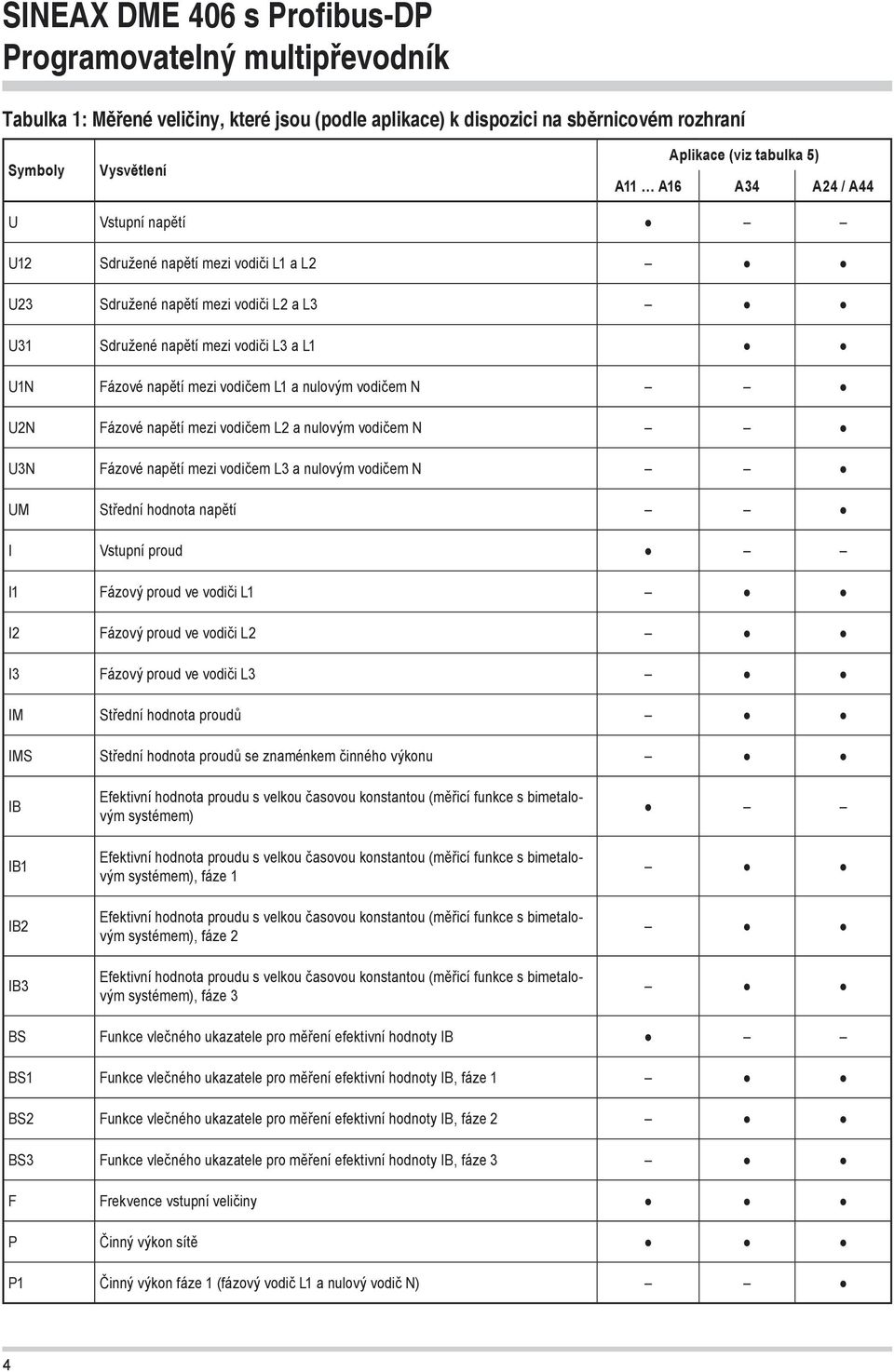

4 Tabulka 1: Měřené veličiny, které jsou (podle aplikace) k dispozici na sběrnicovém rozhraní Symboly Vysvětlení Aplikace (viz tabulka 5) A11 A16 A34 A24 / A44 U Vstupní napětí U12 Sdružené napětí mezi vodiči L1 a L2 U23 Sdružené napětí mezi vodiči L2 a L3 U31 Sdružené napětí mezi vodiči L3 a L1 U1N Fázové napětí mezi vodičem L1 a nulovým vodičem N U2N Fázové napětí mezi vodičem L2 a nulovým vodičem N U3N Fázové napětí mezi vodičem L3 a nulovým vodičem N UM Střední hodnota napětí I Vstupní proud I1 Fázový proud ve vodiči L1 I2 Fázový proud ve vodiči L2 I3 Fázový proud ve vodiči L3 IM Střední hodnota proudů IMS Střední hodnota proudů se znaménkem činného výkonu IB IB1 IB2 IB3 Efektivní hodnota proudu s velkou časovou konstantou (měřicí funkce s bimetalovým systémem) Efektivní hodnota proudu s velkou časovou konstantou (měřicí funkce s bimetalovým systémem), fáze 1 Efektivní hodnota proudu s velkou časovou konstantou (měřicí funkce s bimetalovým systémem), fáze 2 Efektivní hodnota proudu s velkou časovou konstantou (měřicí funkce s bimetalovým systémem), fáze 3 BS Funkce vlečného ukazatele pro měření efektivní hodnoty IB BS1 Funkce vlečného ukazatele pro měření efektivní hodnoty IB, fáze 1 BS2 Funkce vlečného ukazatele pro měření efektivní hodnoty IB, fáze 2 BS3 Funkce vlečného ukazatele pro měření efektivní hodnoty IB, fáze 3 F Frekvence vstupní veličiny P Činný výkon sítě P1 Činný výkon fáze 1 (fázový vodič L1 a nulový vodič N) 4

5 Pokračování tabulky 1: Symboly Vysvětlení Aplikace (viz tabulka 5) A11 A16 A34 A24 / A44 P2 Činný výkon fáze 2 (fázový vodič L2 a nulový vodič N) P3 Činný výkon fáze 3 (fázový vodič L3 a nulový vodič N) PF Koeficient činného výkonu cosφ = P/S PF1 Koeficient činného výkonu fáze 1, P1/S1 PF2 Koeficient činného výkonu fáze 2, P2/S2 PF3 Koeficient činného výkonu fáze 3, P3/S3 Q Jalový výkon sítě Q1 Jalový výkon fáze 1 (fázový vodič L1 a nulový vodič N) Q2 Jalový výkon fáze 2 (fázový vodič L2 a nulový vodič N) Q3 Jalový výkon fáze 3 (fázový vodič L3 a nulový vodič N) S Zdánlivý výkon sítě S1 Zdánlivý výkon fáze 1 (fázový vodič L1 a nulový vodič N) S2 Zdánlivý výkon fáze 2 (fázový vodič L2 a nulový vodič N) S3 Zdánlivý výkon fáze 3 (fázový vodič L3 a nulový vodič N) LF Účiník sítě LF1 Účiník fáze 1 LF2 Účiník fáze 2 LF3 Účiník fáze 3 QF Koeficient jalového výkonu sinφ = Q/S QF1 Koeficient jalového výkonu fáze 1, Q1/S1 QF2 Koeficient jalového výkonu fáze 2, Q2/S2 QF3 Koeficient jalového výkonu fáze 3, Q3/S3 EA Elektroměr 1 EB Elektroměr 2 EC Elektroměr 3 ED Elektroměr 4 Při použití transformátorů proudu a/nebo napětí se měřené hodnoty vztahují vždy k primární straně transformátorů. Variabilní proměnné Reset elektroměrů Reset vlečných ukazatelů 5

6 Referenční podmínky Teplota okolí: C Vstupní veličina: jmenovitý rozsah použití Napájení: H = Hn ± 1% Koeficient činného/jalového výkonu: cosφ = 1 resp. sinφ = 1 Frekvence: Hz, 16 2/3 Hz Tvar křivky: sinus, součinitel tvaru 1,1107 Ostatní: EN Přenosové vlastnosti Třída přesnosti: 0,2 resp. 0,4 u aplikací s umělým zapojením Elektroměry: 1,0 dle IEC 1036 (0,1 Ir I 1,5 Ir) Doba měřicího cyklu: Časová konstanta: podle měřené veličiny a naprogramování 1 2 doby měřicího cyklu Ovlivňující veličiny a jimi způsobené chyby Podle EN Elektrická bezpečnost Bezpečnostní třída: Stupeň krytí: IP 20, připojovací svorky Přepěťová kategorie: II IP 40, pouzdro Jmenovité izolační napětí: napěťový vstup: proudový vstup: výstup: napájení: Odolnost proti napěťovým rázům: III 5 kv; 1,2/50 µs; 0,5 Ws AC 400 V AC 400 V DC 40 V AC 400 V DC 230 V Zkušební napětí: 50 Hz, 1 min. dle EN V, vstupy proti všem ostatním obvodům a proti vnějšímu povrchu 3250 V, vstupní obvody proti sobě 3700 V, napájení proti výstupům a SCI a proti vnějšímu povrchu 490 V, výstupy a SCI proti sobě a proti vnějšímu povrchu Napájení Střídavé napětí: 100, 110, 230, 400, 500 nebo 693 V, ± 10%, 45 až 65 Hz příkon cca 10 VA Síťový zdroj DC, AC (DC nebo Hz) Tabulka 2: Jmenovitá napětí a tolerance Jmenovité napětí U N Tolerance V DC/AC DC % V DC/AC AC ± 10% Příkon: Programovací přípoj převodníku Rozhraní: RS 232 C Konektor DSUB: Montážní údaje Konstrukční provedení: Materiál pouzdra: 9 W resp. 10 VA 9pólový Rozhraní je galvanicky oddělené od všech ostatních obvodů. Pouzdro T24 Rozměry viz odstavec Rozměrové výkresy Lexan 940 (polykarbonát), třída hořlavosti V-0 dle UL 94, samozhášivý, neskapávající, neobsahuje halogeny Montáž: Západkové upevnění na lištu (35 x 15 mm nebo 35 x 7,5 mm) dle EN Provozní poloha: Hmotnost: Připojovací svorky Připojovací prvek: Přípustný průřez připojovacích vodičů: nebo s vysunutými příchytkami pro přímou montáž na stěnu pomocí šroubů libovolná Se síťovým transformátorem cca 1,1 kg Se zdrojem DC, AC cca 0,7 kg šroubové svorky s nepřímým sevřením drátu 4,0 mm 2 celistvý drát nebo 2 x 2,5 mm 2 lanko Zkoušky vlivu okolí EN : Zrychlení: Frekvenční rozsah: vibrace ± 2 g Hz, projít rychlostí: 1 oktáva/min. 6

7 Počet cyklů: EN Zrychlení: EN /-2/-3: 10 v každé ze 3 navzájem kolmých rovin rázy Podmínky okolí Chyby vlivem teploty okolí: ± 0,2% / 10 K 3 x 50 g, po 3 rázech v 6 směrech chlad, suché teplo, vlhké teplo Jmenovitý rozsah teploty použití: skupina II) C (aplikační Provozní teplota: 10 až + 55 C Teplota při skladování: 40 až +85 C Relativní vlhkost vzduchu v ročním průměru: 75% Tabulka 3: SINEAX DME 406 s PROFIBUS-DP Ze skladu lze odebrat následující varianty převodníku, které jsou naprogramovány na základní konfiguraci. Stačí uvést objednací číslo: Charakteristika / základní konfigurace Kód Obj. č. 1. Konstrukční provedení: Pouzdro T24 pro montáž na lištu a na stěnu Jmenovitá frekvence: 50 Hz 1 3. Napájení: 230 V AC, Hz V DC/AC V DC/AC Připojení napájení: Externí připojení (standardně) 1 5. Zkušební protokol: Ne 0 6. Konfigurace: Naprogramována základní konfigurace 0 Srovnej s tabulkou 4 Údaje pro objednávku Základní konfigurace 1. Aplikace: Čtyřvodičová trojfázová nesymetricky zatížená síť A Vstupní napětí: Jmenovitá hodnota Ur = 100 V U Vstupní proud: Jmenovitá hodnota Ir = 2 A V 2 4. Údaje o primáru: Bez uvedení primárních hodnot W 0 5. Elektroměr 1: Neobsazeno EA Elektroměr 2: Neobsazeno FA Elektroměr 3: Neobsazeno GA Elektroměr 4: Neobsazeno HA 00 Srovnej s tabulkou 5 Naprogramování Tabulka 4: Údaje pro objednávku CHARAKTERISTIKA KÓD 1. Konstrukční provedení Pouzdro T24 pro montáž na lištu a na stěnu Jmenovitá frekvence 1) 50 Hz (60 Hz přípustné bez přídavné chyby; 16 2/3 Hz, přídavná chyba 1,25) 1 2) 60 Hz (50 Hz přípustné bez přídavné chyby; 16 2/3 Hz, přídavná chyba 1,25) 2 3) 16 2/3 Hz (zákazník nemůže přeprogramovat, 50/60 Hz přípustné, ale doplňková chyba 1,25) 3 Pokračování tabulky 4 na další straně! 7

8 Pokračování Tabulky 4: Údaje pro objednávku CHARAKTERISTIKA 3. Napájení Jmenovitý rozsah 1) AC V H n = 100 V 1 2) AC V H n = 110 V 2 3) AC V H n = 230 V 3 4) AC V H n = 400 V 4 5) AC V H n = 500 V 5 6) AC V H n = 693 V 6 7) DC/AC V 7 8) DC/AC Připojení napájení 1) Externí připojení (standardně) 1 2) Interní připojení z napěťového vstupu 2 Řádek 2: Nelze kombinovat s jmenovitou frekvencí 16 2/3 Hz a aplikacemi A15 / A16 / A24 Pozor: Zvolené napájecí napětí musí souhlasit se vstupním napětím (tabulka 5)! 5. Zkušební protokol 0) Ne 0 D) Ano, německy D E) Ano, anglicky E 6. Konfigurace 0) Naprogramována základní konfigurace (viz tabulka 3) 9) Naprogramováno podle objednávky 0 Řádek 0: Není přípustné s interním napájením z napěťového vstupu 9 Řádek 9: Nezbytnou součástí objednávky je vyplněný formulář W 2410 d se všemi údaji o naprogramování, jestliže mají být čteny měřené hodnoty v primárních veličinách nebo hodnoty elektroměrů. KÓD Tabulka 5: Naprogramování CHARAKTERISTIKA Aplikace A11 A16 A34 A24 / A44 1. Aplikace (typ sítě) Jednofázový střídavý proud A11 Třívodičová trojfázová symetricky zatížená síť, umělé zapojení U: L1-L2, I: L1* A12 Třívodičová trojfázová symetricky zatížená síť A13 Čtyřvodičová trojfázová symetricky zatížená síť A14 Třívodičová trojfázová symetricky zatížená síť, umělé zapojení U: L3-L1, I: L1* A15 Třívodičová trojfázová symetricky zatížená síť, umělé zapojení U: L2-L3, I: L1* A16 Třívodičová trojfázová nesymetricky zatížená síť A34 Čtyřvodičová trojfázová nesymetricky zatížená síť A44 Čtyřvodičová trojfázová nesymetricky zatížená síť, Open-Y A24 Pokračování tabulky 5 na další straně! 8

9 Pokračování Tabulky 5: Programování CHARAKTERISTIKA Aplikace A11 A16 A34 A24 / A44 2. Vstupní napětí Jmenovitá hodnota Ur = 57,7 V U01 Jmenovitá hodnota Ur = 63,5 V U02 Jmenovitá hodnota Ur = 100 V U03 Jmenovitá hodnota Ur = 110 V U04 Jmenovitá hodnota Ur = 120 V U05 Jmenovitá hodnota Ur = 230 V U06 Jmenovitá hodnota Ur [V] U91 Jmenovitá hodnota Ur = 100 V U21 U21 U21 Jmenovitá hodnota Ur = 110 V U22 U22 U22 Jmenovitá hodnota Ur = 115 V U23 U23 U23 Jmenovitá hodnota Ur = 120 V U24 U24 U24 Jmenovitá hodnota Ur = 400 V U25 U25 U25 Jmenovitá hodnota Ur = 500 V U26 U26 U26 Jmenovitá hodnota Ur [V] U93 U93 U93 Řádky U01 až U06: Jen pro jednofázovou nebo čtyřvodičovou trojfázovou symetricky zatíženou síť Řádek U91: Ur [V] 57 až 400 Řádek U93: Ur [V] > 100 až Vstupní proud Jmenovitá hodnota Ir = 1 A V1 V1 V1 Jmenovitá hodnota Ir = 2 A V2 V2 V2 Jmenovitá hodnota Ir = 5 A V3 V3 V3 Jmenovitá hodnota Ir > 1 až 6 [A] V9 V9 V9 4. Transformátory Bez uvedení primárních hodnot W0 W0 W0 VT =... kv CT =... A W9 W9 W9 Řádek W9: Uveďte údaje o primáru měničů, např. 33 kv, 1000 A Přitom musí příslušné sekundární hodnoty odpovídat jmenovitému vstupnímu napětí zvolenému v charakteristice 2 resp. jmenovitému vstupnímu proudu zvolenému v charakteristice 3. Pokračování tabulky 5 na další straně! 9

10 Pokračování Tabulky 5: Programování CHARAKTERISTIKA Aplikace A11 A16 A34 A24 / A44 5. Elektroměr 1 Neobsazeno EA00 EA00 EA00 I Síť [Wh] EA50 I1 L1 [Wh] EA51 EA51 I2 L2 [Wh] EA52 EA52 I3 L3 [Wh] EA53 EA53 S Síť [Wh] EA54 EA54 EA54 S1 L1 [Wh] EA55 S2 L2 [Wh] EA56 S3 L3 [Wh] EA57 P Síť (odběr) [Wh] EA58 EA58 EA58 P1 L1 (odběr) [Wh] EA59 P2 L2 (odběr) [Wh] EA60 P3 L3 (odběr) [Wh] EA61 Q Síť (ind.) [Wh] EA62 EA62 EA62 Q1 L1 (ind.) [Wh] EA63 Q2 L2 (ind.) [Wh] EA64 Q3 L3 (ind.) [Wh] EA65 P Síť (dodávka) [Wh] EA66 EA66 EA66 P1 L1 (dodávka) [Wh] EA67 P2 L2 (dodávka) [Wh] EA68 P3 L3 (dodávka) [Wh] EA69 Q Síť (kap.) [Wh] EA70 EA70 EA70 Q1 L1 (kap.) [Wh] EA71 Q2 L2 (kap.) [Wh] EA72 Q3 L3 (kap.) [Wh] EA73 6. Elektroměr 2 Jako elektroměr 1, kódy však začínají velkým písmenem F FA.. FA.. FA.. 7. Elektroměr 3 Jako elektroměr 1, kódy však začínají velkým písmenem G GA.. GA.. GA.. 8. Elektroměr 4 Jako elektroměr 1, kódy však začínají velkým písmenem H HA.. HA.. HA.. Poznámka: U I, I1, I2, I3 se energie vztahuje k následujícímu výkonu: P = I Up, I1 Up, I2 Up, I3 Up. Up = jmenovité primární napětí příp. jmenovité sekundární napětí, když nejsou použity transformátory. 10

11 Zapojení svorek Funkce Měřicí vstup AC proud IL1 IL2 IL3 AC napětí UL1 UL2 UL3 N RS 485 VP (PROFIBUS DP) RxD/TxD -P RxD/TxD -N Shield RxD/TxD -P RxD/TxD -N DGND Napájení AC ~ ~ DC + Svorka 1 / 3 4 / 6 7 / Přední strana Při napájení z napěťového vstupu se provádí interní připojení takto: Aplikace (typ sítě) Interní připojení svorka / síť Jednofázový střídavý proud 2 / 11 (L1 N) Čtyřvodičová trojfázová symetricky 2 / 11 (L1 N) zatížená síť Všechny ostatní (kromě A15 / A16 / A24) 2 / 5 (L1 L2) Zakončení vedení Oba konce sběrnicového kabelu musí být opatřeny zakončovacím odporem, aby bylo zajištěno, že je na vedení nastaven definovaný klidový potenciál, budou minimalizovány odrazy na vedení a sběrnice bude přibližně konstantně zatížená. Měřicí vstup BD = LED BUS Failure (chyba sběrnice) Slave je ve stavu Baud Search a nepřijímá žádné platné telegramy BA = Bus Aktiv (sběrnice aktivní) Slave je ve stavu cyklické výměny dat BD = LED Bus Diagnose (diagnostika sběrnice) svítí: chybné nastavení parametrů bliká: chybná konfigurace Typy sítí / aplikace Měřicí vstupy Obsazení svorek Jednofázová střídavá síť (A11) 11

12 Typy sítí / aplikace Měřicí vstupy Obsazení svorek Třívodičová trojfázová symetricky zatížená síť I: L1 (A13) Při měření proudu ve fázi L2 příp. L3 proveďte připojení napětí podle následující tabulky: Transformátor proudu Svorky Třívodičová trojfázová symetricky zatížená síť Umělé zapojení U: L1 L2 I: L1 (A12) Při měření proudu ve fázi L2 příp. L3 proveďte připojení napětí podle následující tabulky: Transformátor proudu Svorky Třívodičová trojfázová symetricky zatížená síť Umělé zapojení U: L3 L1 I: L1 (A15) Při měření proudu ve fázi L2 příp. L3 proveďte připojení napětí podle následující tabulky: Transformátor proudu Svorky 12

13 Typy sítí / aplikace Měřicí vstupy Obsazení svorek Třívodičová trojfázová symetricky zatížená síť Umělé zapojení U: L2 L3 I: L1 (A16) Při měření proudu ve fázi L2 příp. L3 proveďte připojení napětí podle následující tabulky: Transformátor proudu Svorky Čtyřvodičová trojfázová symetricky zatížená síť I: L1 (A14) Při měření proudu ve fázi L2 příp. L3 proveďte připojení napětí podle následující tabulky: Transformátor proudu Svorky Třívodičová trojfázová nesymetricky zatížená síť (A34) 13

14 Typy sítí / aplikace Měřicí vstupy Obsazení svorek Čtyřvodičová trojfázová nesymetricky zatížená síť (A44) 3 jednopólově izolované transformátory napětí ve VN síti Čtyřvodičová trojfázová nesymetricky zatížená síť, zapojení Open-Y (A24) NN síť 2 jednopólově izolované transformátory napětí ve VN síti Rozlišení PF, QF a LF Výstup dodávka odběr dodávka Obr. 3. koeficient činného výkonu PF, koeficient jalového výkonu QF ----, účiník LF

15 Rozměrové výkresy Tabulka 6: Příslušenství (není součástí dodávky převodníku) Popis Obj. č. Programovací kabel Konfigurační software DME pro SINEAX/EURAX DME 424, 440, 442, SINEAX DME 400, 401 a 406 Windows 3.1x, 95, 98, NT a 2000 na CD v německém, anglickém, francouzském, italském a holandském jazyce (Stažení bezplatně na CD kromě toho obsahuje všechny konfigurační programy, které jsou v současné době k dispozici pro výrobky Camille Bauer. Návod k použití DME Bd-f-e Obr 4. SINEAX DME 406 v pouzdru T24 upevněný na liště (35 x 15 mm nebo 35 x 7,5 mm, podle EN ). Popis Obj. č. SINEAX A Propojovací kabel sub D 9 pól. zástrčka/zástrčka 1,8 m Obr 5. SINEAX DME 406 v pouzdru T24 s vysunutými příchytkami pro přímou montáž na stěnu. Změny vyhrazeny Kontaktní adresa: GMC měřicí technika s.r.o. Fügnerova 1a, Blansko Tel.: , Fax:

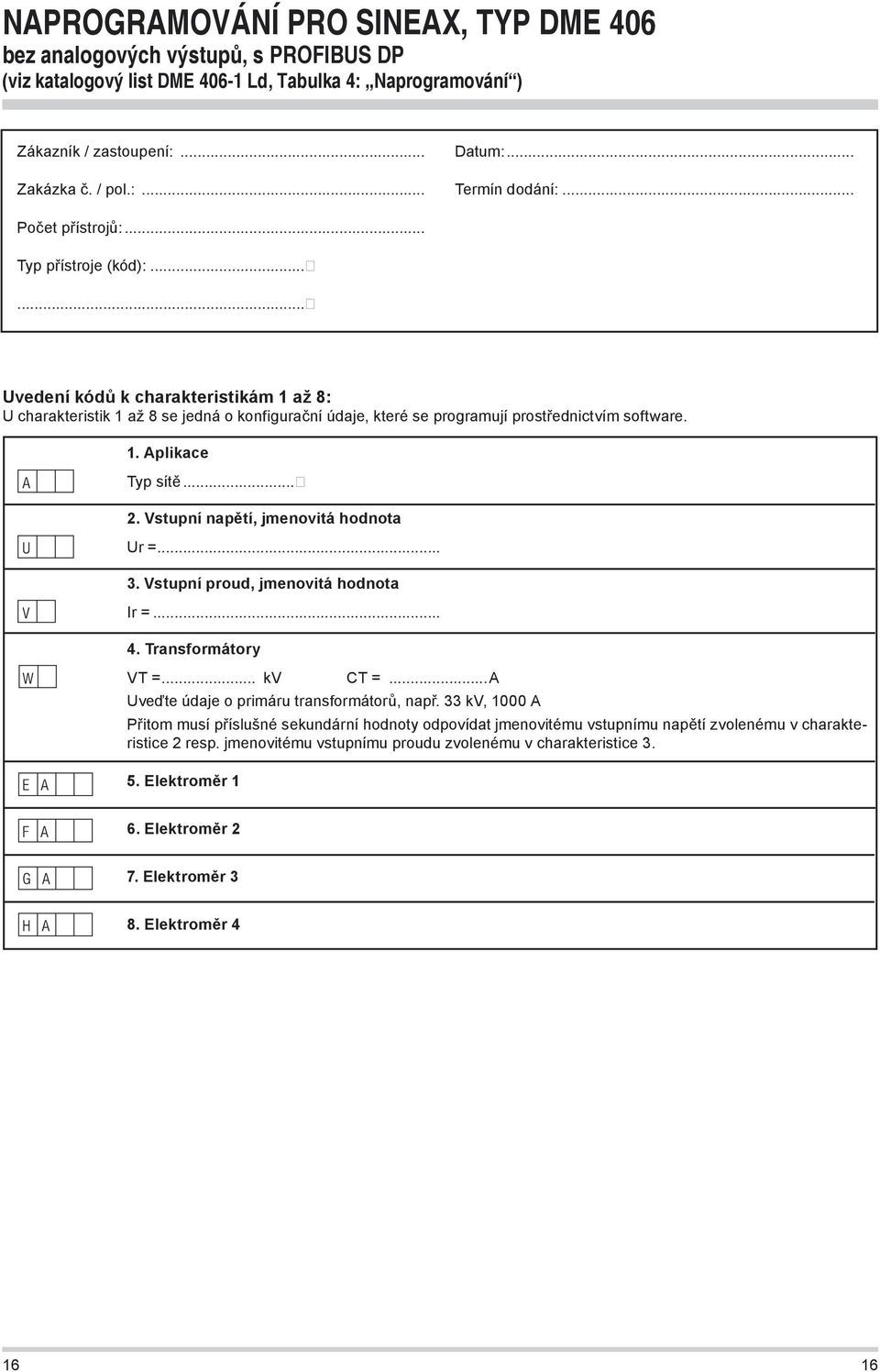

16 NAPROGRAMOVÁNÍ PRO SINEAX, TYP DME 406 bez analogových výstupů, s PROFIBUS DP (viz katalogový list DME Ld, Tabulka 4: Naprogramování ) Zákazník / zastoupení:... Datum:... Zakázka č. / pol.:... Termín dodání:... Počet přístrojů:... Typ přístroje (kód): Uvedení kódů k charakteristikám 1 až 8: U charakteristik 1 až 8 se jedná o konfigurační údaje, které se programují prostřednictvím software. 1. Aplikace Typ sítě Vstupní napětí, jmenovitá hodnota Ur = Vstupní proud, jmenovitá hodnota Ir = Transformátory VT =... kv CT =...A Uveďte údaje o primáru transformátorů, např. 33 kv, 1000 A Přitom musí příslušné sekundární hodnoty odpovídat jmenovitému vstupnímu napětí zvolenému v charakteristice 2 resp. jmenovitému vstupnímu proudu zvolenému v charakteristice Elektroměr 1 6. Elektroměr 2 7. Elektroměr 3 8. Elektroměr
