1 Compressed Air Treatment Kondenzační sušič PoleStar řady PGN 110 až PGN 1100 Návod na obsluhu, údržbu a provoz Kód: Vydání 0 ze dne

2 ! Upozornění Důležité: Mějte k dispozici tento návod po celou dobu provozu zařízení. Pečlivě prostudujte tento návod před každou činností na zařízení. Toto zařízení je navrženo pouze pro PROFESIONÁLNÍ POUŽITÍ. Používejte je proto pouze k tomu účelu, pro který je určeno. Při nesprávném používání zařízení nenese výrobce žádnou odpovědnost. Návod je určen pro uživatele a je zpracován jen pro ty činnosti, které nevyžadují demontáž krytů. Všechny činnosti, které vyžadují sejmutí krytů z přístrojů, elektrických spínačů s použitím nářadí, stejně jako činnosti na částech obsahujících rotující součásti nebo na dílech pod tlakem musí být prováděny proškolenými pracovníky. Každý sušič je vybaven zařízením pro odpojení elektrického proudu, které umožňuje obsluze práci na sušiči při zachování plné bezpečnosti. Toto zařízení musí být použito k odpojení hlavního přívodu proudu, aby se vyloučila všechna rizika při údržbářských pracích (úraz elektrickým proudem, popálení, úraz od pohyblivých částí při automatickém nastartování a dálkovém ovládání). Před opravami na sušiči se vždy ubezpečte, že okruh stlačeného vzduchu je odtlakován. Klíč pro sejmutí krytů musí být uložen u vedoucího údržby. Požadujete-li technickou pomoc, nebo objednáváte náhradní díly, vždy uveďte označení typu sušiče a výrobní číslo ze štítku, umístěného na vnější straně zařízení. Kondenzační sušiče PoleStar - modely PGN110 až PGN jsou určeny z hlediska elektromagnetické kompatibility pro použití v prostorách - průmyslové prostředí dle ČSN EN :1996 a ČSN EN :1997. DŮLEŽITÉ: Tento návod podléhá změnám. Pro získání nejúplnějších a nejnovějších informací používejte vždy návod, který byl dodán spolu se zařízením. Obsah 1. Úvod 4. Řídící jednotka 1.1 Předmluva 4.1 Čelní panel 1.2 Balení 4.2 Ovládání 1.3 Doprava 4.3 Alarmy a varování 1.4 Skladování 4.4 Obecné funkce 1.5 Přejímka 5. Údržba 2. Instalace 5.1 Preventivní údržba 2.1 Elektrické připojení 5.2 Demontáž zařízení 2.2 Připojení odvaděče kondenzátu 5.3 Případný únik chladiva 5.4 Plnění chladiva 3. Uvedení do provozu a provoz 6. Nastavení 3.1 Předběžná kontrola 3.2 Uvedení sušiče do provozu 7. Seznam náhradních dílů 3.3 Zastavení sušiče 3.4 Provoz 8. Odstranění závady 1

3 Poznámka: Vyobrazení dle odvolávek viz Obr. jsou uvedena v příloze. 1 Úvod 1.1 Předmluva Řada sušičů PoleStar je navržena tak, aby zaručila vysokou kvalitu stlačeného vzduchu při minimálních nárocích na údržbu. Čtěte pečlivě tento návod, abyste získali maximální výkonnost od Vašeho sušiče a zabezpečili jeho správnou instalaci a uvedení do provozu v souladu s instrukcemi výrobce. 1.2 Balení Sušič je zabalen do pevného kartónového obalu upevněného na dřevěné paletě. Na dvou stranách krabice jsou vytištěny všechny potřebné instrukční symboly dle ISO 780 pro manipulaci, dopravu a skladování výrobku. 1.3 Doprava Udržujte zařízení ve stojaté poloze a neinstalujte je ve venkovním prostoru. K dopravě použijte vidlicový vysokozdvižný vozík. Nevystavujte balení nadměrnému namáhání, které by mohlo poškodit vnitřní díly zařízení. Zařízení vybalte, pokud je to možné, co nejblíže místu instalace. Nevystavujte sušič okolním teplotám převyšujícím 50 C. 1.4 Skladování Pokud je zabalené zařízení skladováno, musí být uloženo ve vnitřním prostoru, chráněno před vlhkostí, přímým světlem a deštěm. Teplota ve skladovacím prostoru nesmí být vyšší než 50 C. Navíc, pokud je zboží ve skladu ukládáno na sebe, nesmí být překročena maximální povolená zátěž, která je uvedena na obalu. 1.5 Přejímka Při převzetí zařízení se ubezpečte, že během dopravy nedošlo k jeho poškození. Při zjištění jakéhokoli poškození se ihned spojte s dopravcem. 2

4 2 Instalace (viz Obr. 1, Obr. 4 a Obr. 5) a) Neinstalujte sušič do venkovního prostoru, ani kdyby byl chráněn střechou. Nevystavujte sušič teplotám pod +5 o nebo nad +50 o C. b) Vstupní teplota stlačeného vzduchu nesmí nikdy překročit 60 o C. Pokud je tato teplota vyšší, spojte se s výrobcem nebo distributorem. c) Ponechejte prostor zhruba 1,5 m okolo sušiče, abyste umožnili údržbu a zabezpečili volný průchod chladícího vzduchu přes kondenzátor. Pro vzduchem chlazené modely PGN220 až PGN1100: ponechejte alespoň 2 m volného prostoru nad sušičem. d) Pro většinu aplikací úpravy stlačeného vzduchu doporučujeme uspořádání zařízení dle Obr.1. Toto řazení může napomoci optimálnímu využití kompresoru, filtrů a sušiče a získání vynikající kvality vzduchu s minimálními provozními náklady. e) Nezakrývejte větrací mřížky sušiče. f) Zabraňte recirkulaci vzduchu vystupujícího od kondenzátoru zpět na vstup ke kondenzátoru. g) Pokud je systém takový, že okamžitá spotřeba vzduchu krátkodobě překračuje jmenovitý výkon sušiče, pak za výstupním hrdlem sušiče má být nainstalován vzdušník, který svou kapacitou pokryje toto přetížení. Se specifickými dotazy se obraťte na výrobce nebo svého distributora. h) Je nutné, aby byl před sušičem instalován předfiltr (s filtrační schopností max. 3 µm). Ten chrání vnitřní prostory sušiče před zanášením rzí, okujemi a jinými nečistotami a zabraňuje ucpávání odvaděče kondenzátu a výměníků, což způsobuje značné zvyšování tlakové ztráty. Předfiltr instalujte co nejblíže k sušiči. i) U vodou chlazených modelů se naléhavě doporučuje provést instalaci filtru na vstupní straně chladicí vody, aby nemohlo docházet k postupnému ucpávání okruhu nečistotami a úlomky a tím ke snížení výkonnosti sušiče. j) Pro vodou chlazené modely: Tvrdost chladicí vody nesmí přesahovat 25 dfr = 14 dh = 18 Clark. Pokud je tvrdost vody vyšší, konsultujte instalaci s výrobcem nebo distributorem.! Tlak chladicí vody na kondenzátoru: minimálně = 3 barg, maximálně = 10 barg. Při odlišných tlacích kontaktujte výrobce nebo distributora. k) Do potrubí k sušiči vždy instalujte obtok s uzavíracími ventily (volitelné příslušenství u modelů PGN110 až PGN180), aby bylo možné provádět údržbu nebo seřizování sušiče bez přerušení dodávky stlačeného vzduchu. l) Správně připojte sušič na vstupní a výstupní hrdlo. Pokud potrubí přenáší zvýšené vibrace, proveďte připojení hadicemi. Při výskytu vysoké úrovně pulsací instalujte na připojení pulzační kompenzátory. m) Výstup kondenzátu z odvaděče nezapojujte do společného uzavřeného tlakového okruhu s jiným odvaděčem. Zabezpečte, aby odvod kondenzátu byl volný a neucpával se. Potrubí kondenzátu připojte tak, aby nedocházelo k nadměrné úrovni hluku při vypouštění kondenzátu. Zabezpečte správnou likvidaci kondenzátu z hlediska příslušných předpisů na ochranu životního prostředí. n) Vzduch v okolí sušiče a kompresoru nesmí obsahovat pevné ani plynné příměsi. Všechny plyny po stlačení a kondenzaci mohou tvořit kyseliny nebo jiné chemické sloučeniny, které poškozují vnitřní části kompresoru nebo sušiče. Zvláštní pozornost věnujte výskytu síry, čpavku a chloru a instalacím v mořském prostředí. Potřebujete-li výpomoc nebo radu v této otázce, spojte se s výrobcem nebo distributorem. 2.1 Elektrické připojení (viz Obr. 5 a Obr. 10) a) Použijte STÍNĚNÉ KABELY S DVOJITÝM PLÁŠTĚM dle místních norem a předpisů o minimálním průřezu 1,5 mm 2 (pro modely PGN110 až PGN180), 4 mm 2 (pro modely PGN220 až PGN450), 10 mm 2 (pro modely PGN600 až PGN1100). Třífázové napájení připojte na kontakty L1 - L2 - L3 na hlavním vypínači, uzemňovací kabel pak připojte na žluto-zelený kontakt na hlavním vypínači. b) Před zařízení nainstalujte jistič s proudovým chráničem I n = 0,03 A s mezerou 3 mm mezi kontakty při rozepnutí.! 3

5 2.2 Připojení odvaděče kondenzátu (viz Obr. 3) a) Odvaděč kondenzátu je již namontován na sušiči a zapojen. b) Připojte odvaděč k odpadnímu systému. c) Není nutné provádět žádný úkon specializovaným servisním technikem. Pozn.: Sušiče PoleStar se dodávají s časově nebo elektronicky řízeným odvaděčem. Podrobnosti týkající se provozu a údržby odvaděče jsou uvedeny v samostatném návodu, který je součástí průvodní dokumentace k sušiči. 3 Uvedení do provozu a provoz Pozn.: Podrobnosti týkající se ovládání řídící jednotky jsou uvedeny v Oddílu Předběžná kontrola Před uvedením sušiče do provozu se ubezpečte, že: a) ventil na vstupu vzduchu do sušiče je uzavřen a sušičem neproudí vzduch, b) přívodní napětí odpovídá požadovanému napájení sušiče, c) sušič je nainstalován v souladu s instrukcemi dle Oddílu Uvedení sušiče do provozu a) Ke spouštění sušiče používejte hlavní vypínač. b) Sušič uveďte do provozu vždy před startem vzduchového kompresoru. c) Přestavte hlavní vypínač (QS) do polohy ON, čímž se rozsvítí (žlutá) napájecí dioda na panelu řídící jednotky. d) Ponechejte sušič asi 5 minut v chodu bez průtoku, aby došlo k ustálení činnosti na správných provozních teplotách a tlacích. e) Pomalu otevřete ventil na vstupu do sušiče a tím jej natlakujte. f) Otevřete ventil na výstupu. Sušič je tímto v provozu (suší). g) Nechejte sušič v činnosti vždy, když je vzduchový kompresor v provozu. h) POZOR! Velmi důležitým bodem spuštění sušiče je zabezpečení správného směru otáček použitého SPIRÁLOVÉHO KOMPRESORU. Pokud není třífázové napájení správně připojeno, chladicí kompresor se má opačný směr otáčení, což se projevuje nadměrnou hlučností. Je zde také nebezpečí jeho zničení. V TAKOVÉM PŘÍPADĚ IHNED PROVEĎTE ZÁMĚNU FÁZÍ. Zkontrolujte, že tlak na manometru nízkého tlaku (LP) na čelním panelu poklesává. 3.3 Zastavení sušiče a) K vypínání sušiče používejte hlavní vypínač. b) Sušič zastavte 2 minuty po vypnutí vzduchového kompresoru nebo po uzavření průtoku vzduchu sušičem.! Stlačený vzduch nesmí nikdy procházet sušičem, pokud je sušič vypnut nebo pokud byl provoz sušiče přerušen alarmem, který zastavil chod chladicího kompresoru. 3.4 Provoz Sušič pracuje zcela automaticky. Z výroby je seřízen tak, aby zaručoval tlakový rosný bod stlačeného vzduchu na výstupu +3 o C (ISO 7183, díl 2), a nevyžaduje žádné další seřizování. Nepřekračujte konstrukční parametry zařízení. Pokud k tomu dochází, přepouštějte nadměrný průtok stlačeného vzduchu obtokem a zkontrolujte správnost velikosti sušiče a / nebo způsob jeho instalace. 4

6 Pro maximální využití Vašeho sušiče dodržujte plán údržby popsaný v Oddílu 5. Hladina akustického tlaku naměřená u sušičů PoleStar (ve vzdálenosti 1 m od stroje v podmínkách volného prostoru) je menší než 70 db(a). Schéma chladicího a vzduchového okruhu je uvedeno na Obr Řídící jednotka 4.1 Čelní panel Všechny funkce jsou řízeny a zobrazovány na elektronickém řídícím panelu na čelním straně sušiče. Displej Při zapnutí je na displeji zesíleně zobrazena měrná jednotka teploty ( o C nebo o F). Při provozu je na displeji zobrazena hodnota teploty rosného bodu (T0). Když se sušič dostane do poruchového provozního stavu, na displeji se zobrazí odpovídající kód alarmu. V modulu STATUS REPORT (modul zpráv) se na displeji zobrazí kódy posledních provozních událostí (alarmů a varování). V případě podmínek vysoké teploty rosného bodu se na displeji zobrazuje hodnota teploty střídavě s kódem varovného signálu Hd. V případě podmínek nízké teploty rosného bodu se na displeji zobrazuje hodnota teploty střídavě s kódem poruchového signálu Ld. Tlačítka Tlačítko - sušič zapnout ON vypnout OFF. Toto tlačítko se používá, pokud sušič neběží z následujících důvodů: - nastavení DATA POSLEDNÍHO SERVISNÍHO ZÁSAHU. - vložení časů pro POHOTOVOSTNÍ FUNKCI sušiče. - čtení z modulu zpráv STATUS REPORT. Stiskněte toto tlačítko 1x na 2 vteřiny ke zrušení poruchového či varovného signálu, pokud důvod poruchy pominul. Další funkce: a) VOLBA TEPLOTNÍ STUPNICE, b) RESETOVÁNÍ ALARMŮ, c) DATUM POSLEDNÍHO SERVISNÍHO ZÁSAHU, d) POČÍTADLO PROVOZNÍCH HODIN. Tímto tlačítkem vyvoláte paměť STATUS REPORT. 5

7 Signální LED diody PORUCHA zapůsobila jedna nebo více Porucha (alarm) svítí červená dioda poruchových ochran (alarmů) (červená) VAROVÁNÍ zapůsobila jedna nebo více bliká červená dioda varovacích ochran (varování) Vypnuto DÁLKOVĚ VYPNUTO sušič vypnut dálkovým dálkově (žlutá) svítí žlutá dioda ovládáním Zapnuto (zelená) ozna- ZAPNUTO sušič v chodu čena on nebo dryer on svítí zelená dioda Pod napětím (žlutá)- ozn. POD NAPĚTÍM sušič je pod napětím line nebo power on svítí žlutá dioda dle modelu 4.2 Provoz a) Spuštění a zastavení Jestliže je sušič pod napětím (hlavní vypínač zapnut, svítí žlutá dioda), sušič se spouští a zastavuje stlačením tlačítka on/off. Sušič je uveden do provozu po 6 vteřinách, během nichž zelená dioda bliká. b) Dálkově řízené spuštění a zastavení Zařízení může být zapínáno a vypínáno dálkovým ovládáním instalovaným zákazníkem (elektronické řízení musí být pro provoz dálkového ovládání zapnuto). Zařízení se zapíná / vypíná v souladu se sepnutím / rozepnutím kontaktů dálkového spínače (viz svorky 16, 2). Rozepnuto = zařízení vypnuto OFF, Sepnuto = zařízení zapnuto ON. Dálkové řízení se zapojí stlačením dálkového tlačítka zapnuto (ON). Pokud stlačíte tlačítko vypnuto (OFF) na panelu elektronického řízení, sušič se ZASTAVÍ (bez ohledu na dálkový signál). c) Kontakty dálkové varovací a poruchové signalizace (napěťové) Digitální výstup varovací a poruchové signalizace dálkového řízení provozu (svorky 13, V / 50 Hz / max. 0,2 A) je charakterizován dle následující tabulky. Stav kontaktu: sepnutý (pod napětím) rozepnutý (bez napětí) střídavě sepnutý a rozepnutý Význam: Žádný poruchový signál (alarm) Poruchový signál (alarm) = sušič je odstaven z provozu Varování (sušič je v chodu) d) POHOTOVOSTNÍ FUNKCE COLD MASS (pro úsporu energie) Řídící jednotka také umožňuje POHOTOVOSTNÍ FUNKCI (CM), která zajišťuje ochlazení výměníkového systému při sníženém odběru vzduchu za značné úspory energie. Touto funkcí se uvádí sušič v činnost tak, aby byl výměníkový systém udržován chladný v rozmezí teplot ta (minimální) a tb (maximální). Pokud je tato funkce využívána, aktivuje se tehdy, když je sušič nastaven v režimu REMOTE OFF vypnuto dálkovým ovládáním. Následující parametry zabezpečují chod úsporné pohotovostní funkce: ta: teplota, do které je kompresor v nečinnosti (OFF) tb: teplota, do které je kompresor v činnosti (ON) tc: zpoždění aktivace kompresoru po rozepnutí dálkového kontaktu (dálkově vypnuto - REMOTE OFF) dc: doba odstavení kompresoru (OFF). 6

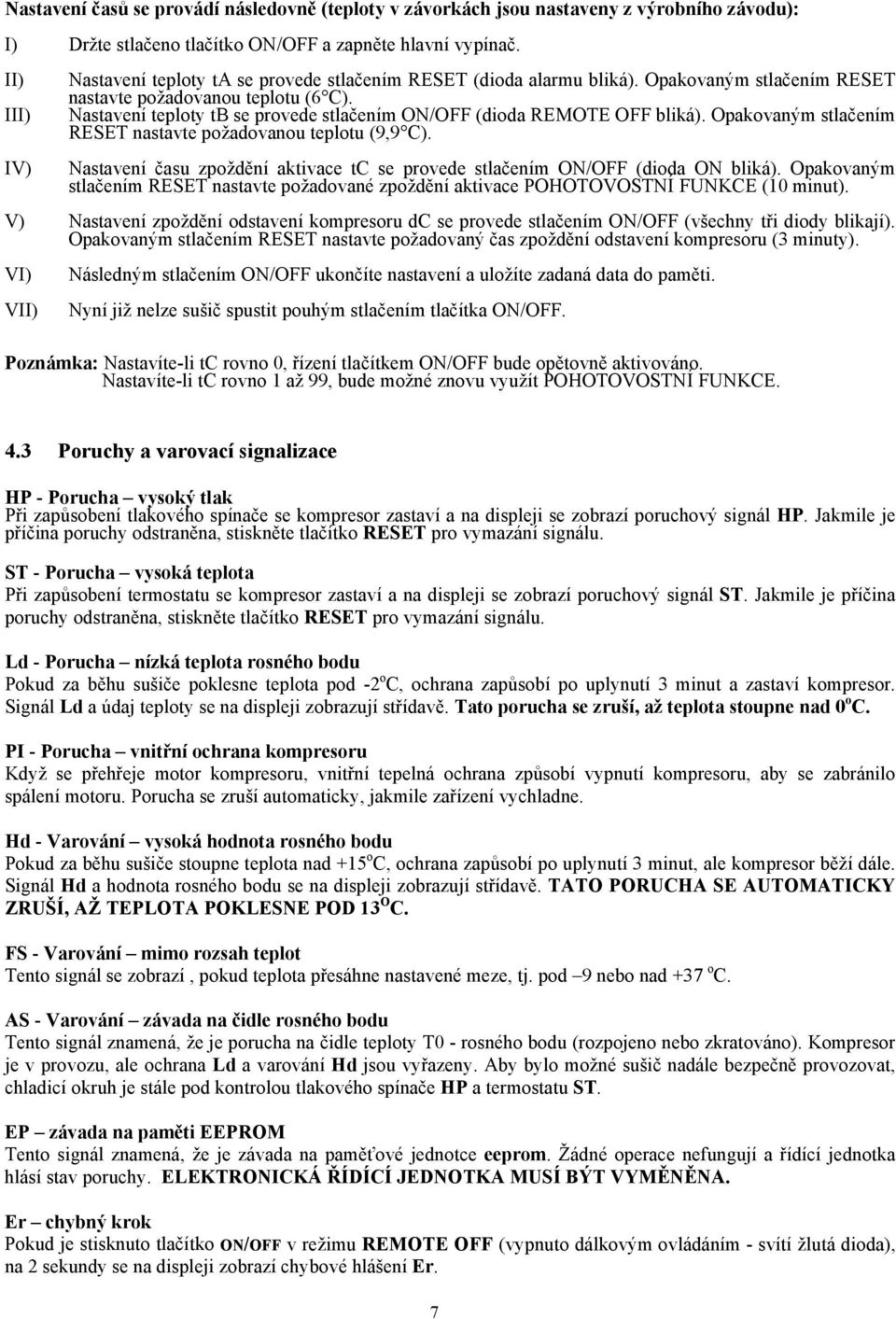

8 Nastavení časů se provádí následovně (teploty v závorkách jsou nastaveny z výrobního závodu): I) Držte stlačeno tlačítko ON/OFF a zapněte hlavní vypínač. II) III) IV) Nastavení teploty ta se provede stlačením RESET (dioda alarmu bliká). Opakovaným stlačením RESET nastavte požadovanou teplotu (6 C). Nastavení teploty tb se provede stlačením ON/OFF (dioda REMOTE OFF bliká). Opakovaným stlačením RESET nastavte požadovanou teplotu (9,9 C). Nastavení času zpoždění aktivace tc se provede stlačením ON/OFF (dioda ON bliká). Opakovaným stlačením RESET nastavte požadované zpoždění aktivace POHOTOVOSTNÍ FUNKCE (10 minut). V) Nastavení zpoždění odstavení kompresoru dc se provede stlačením ON/OFF (všechny tři diody blikají). Opakovaným stlačením RESET nastavte požadovaný čas zpoždění odstavení kompresoru (3 minuty). VI) VII) Následným stlačením ON/OFF ukončíte nastavení a uložíte zadaná data do paměti. Nyní již nelze sušič spustit pouhým stlačením tlačítka ON/OFF. Poznámka: Nastavíte-li tc rovno 0, řízení tlačítkem ON/OFF bude opětovně aktivováno. Nastavíte-li tc rovno 1 až 99, bude možné znovu využít POHOTOVOSTNÍ FUNKCE. 4.3 Poruchy a varovací signalizace HP - Porucha vysoký tlak Při zapůsobení tlakového spínače se kompresor zastaví a na displeji se zobrazí poruchový signál HP. Jakmile je příčina poruchy odstraněna, stiskněte tlačítko RESET pro vymazání signálu. ST - Porucha vysoká teplota Při zapůsobení termostatu se kompresor zastaví a na displeji se zobrazí poruchový signál ST. Jakmile je příčina poruchy odstraněna, stiskněte tlačítko RESET pro vymazání signálu. Ld - Porucha nízká teplota rosného bodu Pokud za běhu sušiče poklesne teplota pod -2 o C, ochrana zapůsobí po uplynutí 3 minut a zastaví kompresor. Signál Ld a údaj teploty se na displeji zobrazují střídavě. Tato porucha se zruší, až teplota stoupne nad 0 o C. PI - Porucha vnitřní ochrana kompresoru Když se přehřeje motor kompresoru, vnitřní tepelná ochrana způsobí vypnutí kompresoru, aby se zabránilo spálení motoru. Porucha se zruší automaticky, jakmile zařízení vychladne. Hd - Varování vysoká hodnota rosného bodu Pokud za běhu sušiče stoupne teplota nad +15 o C, ochrana zapůsobí po uplynutí 3 minut, ale kompresor běží dále. Signál Hd a hodnota rosného bodu se na displeji zobrazují střídavě. TATO PORUCHA SE AUTOMATICKY ZRUŠÍ, AŽ TEPLOTA POKLESNE POD 13 O C. FS - Varování mimo rozsah teplot Tento signál se zobrazí, pokud teplota přesáhne nastavené meze, tj. pod 9 nebo nad +37 o C. AS - Varování závada na čidle rosného bodu Tento signál znamená, že je porucha na čidle teploty T0 - rosného bodu (rozpojeno nebo zkratováno). Kompresor je v provozu, ale ochrana Ld a varování Hd jsou vyřazeny. Aby bylo možné sušič nadále bezpečně provozovat, chladicí okruh je stále pod kontrolou tlakového spínače HP a termostatu ST. EP závada na paměti EEPROM Tento signál znamená, že je závada na paměťové jednotce eeprom. Žádné operace nefungují a řídící jednotka hlásí stav poruchy. ELEKTRONICKÁ ŘÍDÍCÍ JEDNOTKA MUSÍ BÝT VYMĚNĚNA. Er chybný krok Pokud je stisknuto tlačítko ON/OFF v režimu REMOTE OFF (vypnuto dálkovým ovládáním - svítí žlutá dioda), na 2 sekundy se na displeji zobrazí chybové hlášení Er. 7

9 Posloupnost působení ochran a tlačítka RESET: 4.4 Obecné funkce ZPRÁVY a POČÍTADLO PROVOZNÍCH HODIN (UŽIVATELSKÁ OBLAST) Poznámka: Zprávy a provozní hodiny lze odečítat pouze tehdy, když je sušič ve pohotovostním stavu (svítí kontrolní dioda napájení). Do modulu zpráv vstoupíte stisknutím tlačítka REPORT na dobu 6 sekund. a) Stlačte tlačítko ON/OFF čímž se dostanete do modulu zpráv (REPORT), na displeji se zobrazí kód re a použitím kurzorového tlačítka dolů odvinete 8 posledních poruchových nebo varovacích signálů v časovém pořadí: poslední událost předposlední událost osmá událost b) Na funkci POČÍTADLA provozních hodin přejdete s modulu REPORT stlačením RESET. Jednotka je schopna zaznamenat hodnotu max hodin. Počítadlo je k dispozici po dobu 20 sekund. Hodnota provozních hodin je zobrazena třemi po sobě jdoucími čísly zobrazujících se na dobu 2 sekund. - První číslo zobrazuje TISÍCE, zároveň bliká červená dioda ALARM. - Druhé číslo zobrazuje STOVKY, bliká žlutá dioda REMOTE OFF. - Třetí číslo zobrazuje DESÍTKY, bliká zelená dioda ON. Kombinace uvedených hodnot udává celkové provozní hodiny sušiče. Funkci POČÍTADLA opustíte opětovným stlačením tlačítka RESET. VÝBĚR STUPNICE TEPLOTY (OBLAST VÝROBCE) Zobrazování teploty na sušiči je v závodě nastaveno ve o C. Pokud je požadováno zobrazování ve o F, postupujte následovně: a) Zapněte hlavní vypínač, aby byl sušič pod napětím, podržte stlačené tlačítko ON/OFF. c) Na displeji uvidíte CF. d) Tlačítkem RESET provedete volbu měřící jednotky. e) Vaši volbu uložíte do paměti vypnutím a opětovným zapnutím řídící jednotky. 8

10 NASTAVENÍ DATA POSLEDNÍHO SERVISNÍHO ZÁSAHU (OBLAST SERVISU) Držte tlačítko RESET a zapněte hlavní vypínač, tím vstoupíte do funkce CLEAR REPORT. Vstup je potvrzen tím, že se na displeji objeví CL. Do funkce NASTAVENÍ DATA se dostanete stlačením RESET, na displeji se objeví písmena AA pro zobrazení roku, přičemž bliká červená dioda alarmu. Stlačením šipky dolů se zobrazí MM (měsíc), bliká žlutá dioda REMOTE OFF. Opětovným stlačením šipky dolů se objeví GG (den), bliká zelená dioda ON. Funkci opustíte stlačením tlačítka ON-OFF. 5 Údržba! Před přístupem k částem pod elektrickým napětím odpojte sušič od sítě vypnutím vypínače QS nebo odpojením přívodního kabelu. OCHRANNÉ PRVKY ST termostat vysoké teploty (instalován na modelech PGN110 až PGN1100) HP spínač vysokého tlaku (instalován na modelech PGN110 až PGN1100) PI vnitřní ochrana kompresoru (instalována na modelech PGN600 až PGN1100) TYP KOMPRESORU SPIRÁLOVÝ (třífázový) 5.1 Preventivní údržba Pro optimální využití Vašeho sušiče dodržujte níže popsaný plán periodické preventivní údržby: VYPOUŠTĚNÍ KONDENZÁTU TÝDNĚ Ubezpečte se, že je kondenzát správně vypouštěn. Podrobnosti k údržbě a provozu odvaděče jsou uvedeny v samostatném návodu. KOMPRESOR MĚSÍČNĚ Ubezpečte se, že teplota hlavy kompresoru je za provozu mezi 15 o až 70 o C. Pokud není, odkažte se na Oddíl 8. KONDENZÁTOR KAŽDÉ Odstraňte všechen prach z žeber kondenzátoru. 4 MĚSÍCE KOMPRESOR Ubezpečte se, že proud odebíraný kompresorem odpovídá údajům na štítku. ODVADĚČ KONDENZÁTU ROČNĚ Úplně rozeberte odvaděč a vyčistěte všechny jeho součásti. Podrobnosti k údržbě a provozu odvaděče jsou uvedeny v samostatném návodu. PRO VODOU CHLAZENÉ MODELY Tam, kde dochází k častému zanášení kondenzátoru (např. použitím příliš tvrdé vody), provádějte čištění proplachem čisticí kapalinou. Použijte slabý roztok kyseliny fosforečné (5%) nebo 5%-ní kyselinu oxalovou, pokud je nutné provádět čištění velmi často. Roztok ponechejte proudit skrz kondenzátor, přičemž optimální vyčištění výměníku je zajištěno protisměrným průtokem 1,5 x větším než je normální průtok chladicí vody. Poté (ještě před napojením na okruh chladicí vody) kondenzátor pečlivě propláchněte větším objemem čisté vody, aby byly jeho vnitřní prostory zbaveny zbytků kyseliny. Čištění provádějte v pravidelných intervalech. Viz následující obrázek: 9

11 Řídící jednotka je vybavena svorkami pro napojení na dálkové hlášení poruchy. Na čištění povrchu čelního panelu řídící jednotky nepoužívejte rozpouštědla. 5.2 Demontáž zařízení Zařízení bylo navrženo a zkonstruováno pro nepřetržitý provoz. Životnost některých částí jako je ventilátor a kompresor závisí na kvalitě údržby. Zařízení může být rozebíráno pouze odborníkem na chladící zařízení. Kapalné chladivo a mazací olej uvnitř chladícího okruhu musí být regenerováno nebo likvidováno v souladu s předpisy, platnými v příslušné zemi. RECYCLOVATELNOST DÍLŮ Rám a kryty Ocel / epoxidová pryskyřice, polyester Výměník tepla (chladič) Hliník Trubky Měď / hliník Výpustný systém Mosaz / PC Isolace tepelného výměníku EPS (pěnový polystyren) Isolace potrubí Syntetická pryž Kompresor Ocel / měď / hliník / olej Kondenzátor Ocel / měď / hliník Chladivo R407C (H, F, C) Ventil Mosaz Elektrické kabely Měď / PVC 5.3 Případný únik chladiva Zařízení je dodáváno v perfektním provozním stavu včetně náplně chladiva dle specifikace v tabulce viz Obr. 5. Případný únik chladiva může být indikován zapůsobením ochranného prvku na kompresoru (PI), zapůsobením bezpečnostního termostatu (ST) nebo rafičkou na nule u manometru nízkého tlaku. JESTLIŽE JE ZJIŠTĚN ÚNIK Z CHLADÍCÍHO OKRUHU, VYŽÁDEJTE SI ZÁSAH SERVISNÍHO TECHNIKA. 5.4 Výměna chladiva (viz Obr. 5) TATO OPERACE MUSÍ BÝT PROVÁDĚNA POUZE ODBORNÍKY V OBORU CHLAZENÍ. PŘI OPRAVĚ CHLADÍCÍHO OKRUHU SOUSTŘEĎTE VEŠKERÉ CHLADIVO DO URČENÉ NÁDOBY A ZACHÁZEJTE S NÍM ODPOVÍDAJÍCÍM ZPŮSOBEM. Vlastnosti chladiva R407C Při normální teplotě a tlaku je chladivo R407C bezbarvý plyn třídy A1/A1, je nehořlavé s hodnotou TVL 1000 ppm (podle klasifikace ASHRAE). V případě úniku příslušné prostory před vstupem řádně vyvětrejte. 10

12 6 Nastavení Sušič je dodáván z výroby nastavený na hodnoty, které jsou uvedeny v tabulce viz Obr. 9 a nepotřebuje žádné další seřizování. 7 Seznam náhradních dílů (viz Obr. 7) Tento seznam obsahuje většinu použitelných náhradních dílů. Při objednávání náhradních dílů vždy uvádějte název, množství, číslo dílu (kód) a výrobní číslo sušiče. 8 Odstranění závady Následující diagram uvádí různé závady, které se mohou vyskytnout v průběhu doby životnosti sušiče. V případě jakýchkoliv vážných potíží se spojte s odborníkem na chlazení. Seznam hlášení poruch a varování je uveden v Oddílu 4.3. Poznámka: Pokud je sušič mimo provoz, vzduch přepouštějte vždy pouze přes obtok. ZÁVADA PŘÍČINA ODSTRANĚNÍ 11
