Bezpečností upozornění před instalací zařízení

Transkript

1

2 Bezpečností upozornění před instalací zařízení - Nepřipojujte zařízení do sítě 230V současně s jinými zařízeními - V zapnutém stavu nepřipojujte další zařízení - Pro čištění nepoužívejte vodu, olejové produkty a rozpouštědla - Zařízení neinstalujte do vlhkého prostředí a mimo přímé sluneční záření - Zařízení nepoužívejte, pokud je poškozen přívodní napájecí kabel - Na zřízení neprovádějte žádné konstrukční změny a neodborné zásahy - Při dlouhodobém nepoužívání odpojujte přistroj od napájecí sítě 1. Popis zařízení 1 Napájecí síťový přívod 2 Orientační LED pro noční provoz 3 Sluchátko 4 Indikace stavu automatického nahrávání při zazvonění 5 viz. 2 6 Nepoužito 7 Terminál pro odložení sluchátka 8 Tlačítko MONITOR (slouží pro vyvolání obrazu z připojených kamer) 9 Tlačítko INTERPHONE (slouží pro aktivaci komunikace mezi videotelefony) 10 Tlačítko OPEN (při jeho stisknutí aktivujete relé pro otevření dveřního zámku u aktivované dveřní stanice) 11 Tlačítko kursoru doleva 12 Tlačítko kursoru dolů 13 Tlačítko ENTER pro potvrzování volby 14 Tlačítko REWIEW pro vyvolání obrazu z paměti videotelefonu 15 TIME 2

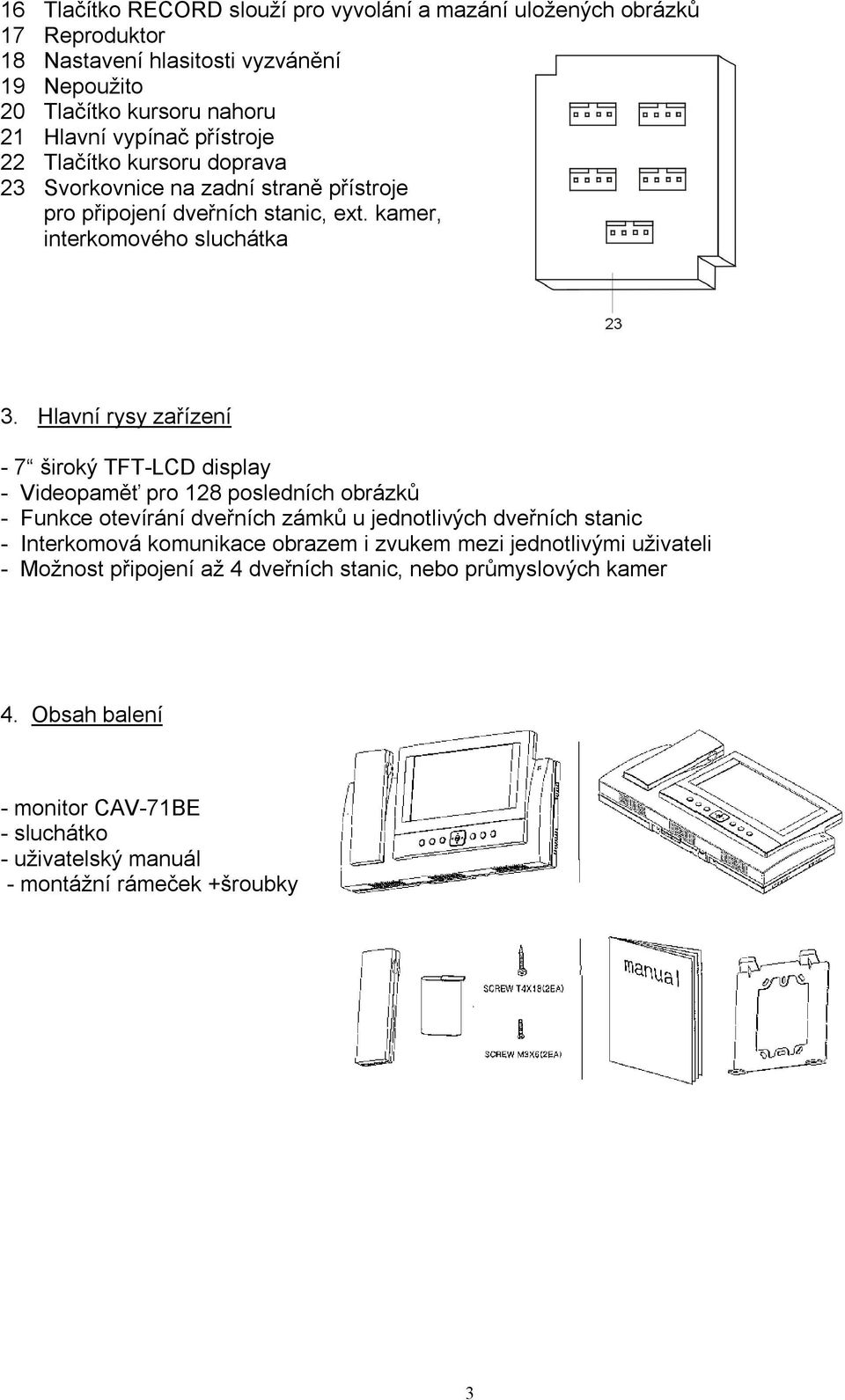

3 16 Tlačítko RECORD slouží pro vyvolání a mazání uložených obrázků 17 Reproduktor 18 Nastavení hlasitosti vyzvánění 19 Nepoužito 20 Tlačítko kursoru nahoru 21 Hlavní vypínač přístroje 22 Tlačítko kursoru doprava 23 Svorkovnice na zadní straně přístroje pro připojení dveřních stanic, ext. kamer, interkomového sluchátka 3. Hlavní rysy zařízení - 7 široký TFT-LCD display - Videopaměť pro 128 posledních obrázků - Funkce otevírání dveřních zámků u jednotlivých dveřních stanic - Interkomová komunikace obrazem i zvukem mezi jednotlivými uživateli - Možnost připojení až 4 dveřních stanic, nebo průmyslových kamer 4. Obsah balení - monitor CAV-71BE - sluchátko - uživatelský manuál - montážní rámeček +šroubky 3

4 5. Blokové schéma zapojení systému 50M(at Ø0.65mm) 30M(at Ø0.65mm) 4

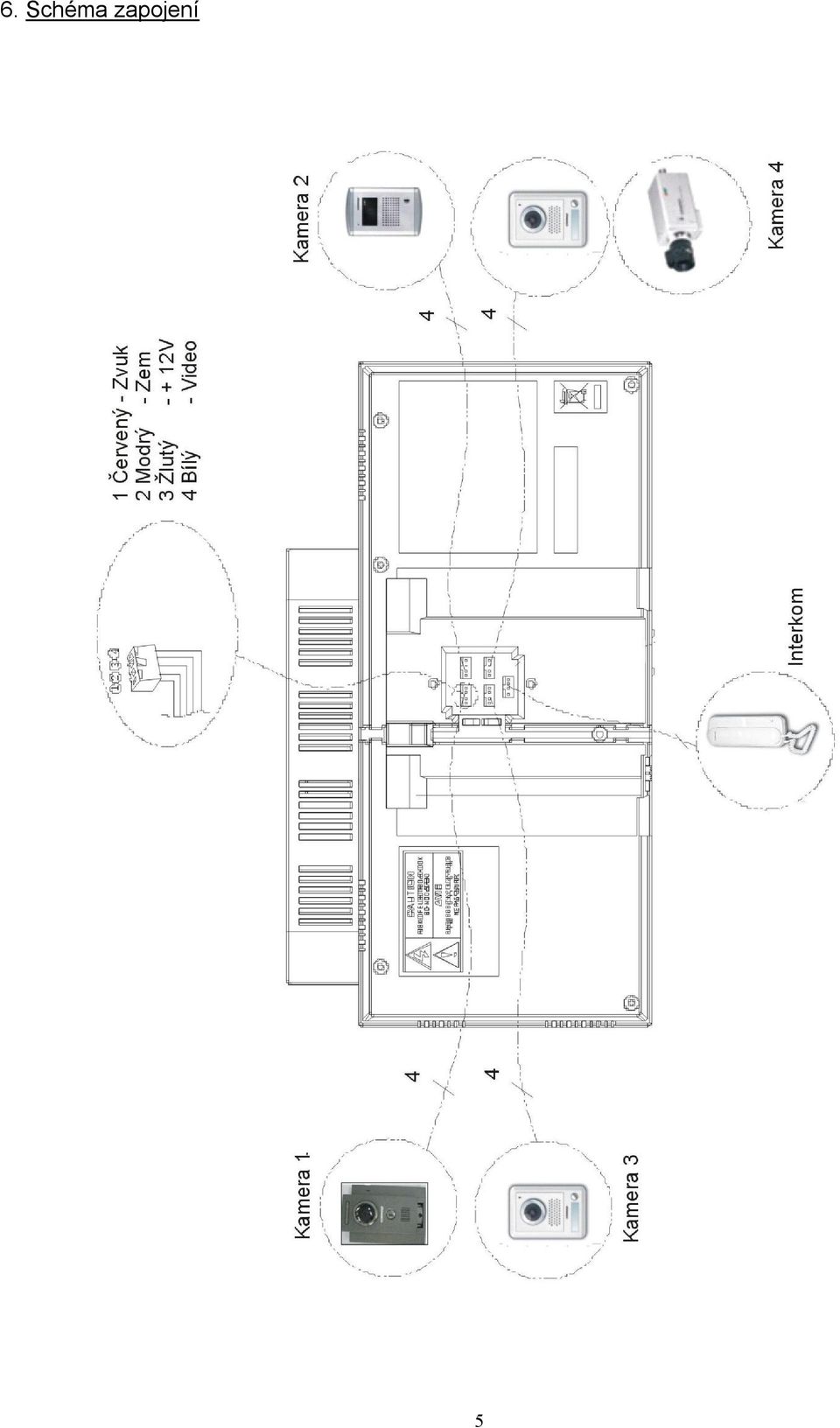

5 6. Schéma zapojení 5

6 Schéma zapojení průmyslové kamery k videotelefonu Podle schématu připojení, připojte externí kameru do libovolného vstupu na videomonitoru. 7. Instalace zařízení - postup při instalaci monitoru CAV-70B - pro montáž přístroje zvolte místo mimo působení vlivů cizího magnetického pole, přílišné vlhkost a přímého slunečního záření, které mohou mít vliv na funkci přístroje - vhodná výška pro montáž na stěnu je mm ke spodní části obrazovky 6

7 8. Popis funkcí přístroje Komunikace mezi dveřními stanicemi a videotelefony - Stiskněte tlačítko na dveřní kamerové jednotce, monitor upozorní zvukovým signálem a aktivuje se obraz z dveřní stanice na LCD obrazovce - Pro začátek komunikace zvedněte sluchátko - Stiskněte tlačítko MONITOR pro vyvolání obrazu z dveřní stanice a tlačítkem vyberte požadovanou dveřní stanici. - Během spojení s dveřní stanicí, nebo při aktivním obrazu stiskněte tlačítko OPEN pro aktivaci el. dveřního zámku připojeného k zobrazované dveřní stanici. - Během hovoru stiskněte REC./IMAGE tlačítko pro vyfocení jednoho snímku jeho uložení do paměti. - Pro ukončení hovoru zavěste sluchátko. - Pokud je hovor aktivován z více dveřních stanic, stiskem tlačítek UP/DOWN vyberte požadovanou dveřní stanici. Interkomová komunikace mezi jednotlivými videotelefony 7

8 - Po zvednutí sluchátka stiskněte tlačítko Interphone. Na ostatních telefonech připojených v systému se ozve interkomový vyzváněcí tón a po zvednutí sluchátka začne interkomová komunikace. - Pro zahájení hovoru zvedněte sluchátko, pro ukončení zavěste. - Během hovoru můžete stisknutím tlačítka OPEN ovládat dveřní zámek. Obrazová paměť a. Ruční nahrávání Pokud během komunikace mezi monitorem a dveřní stanicí, nebo prohlížení obrazu z připojené externí kamery stisknete tlačítko REC./DEL., uložíte do paměti přístroje jeden snímek z aktuálně zobrazovaného obrazu. b. Automatické nahrávání Při nastavení této funkce se do paměti přístroje automaticky uloží snímek z obrazu zobrazeného na manonitoru. Pro nastavení AWAY stiskněte REC./DEL. a v zeleném poli zvolte ON. Stiskněte ENTER AUTO RECORD ON OFF c. Odstranění obrázků z paměti přístroje Pro smazání obrázků stiskněte REC/DEL a tlačítky LEFT/RIGHT zvolte YES. Stiskněte ENTER DELETE ALL IMAGES YES NO Pro potvrzení volby zadejte opět YES REALLY? YES NO Po potvrzení volby budou všechny uložené obrázky smazány. 8

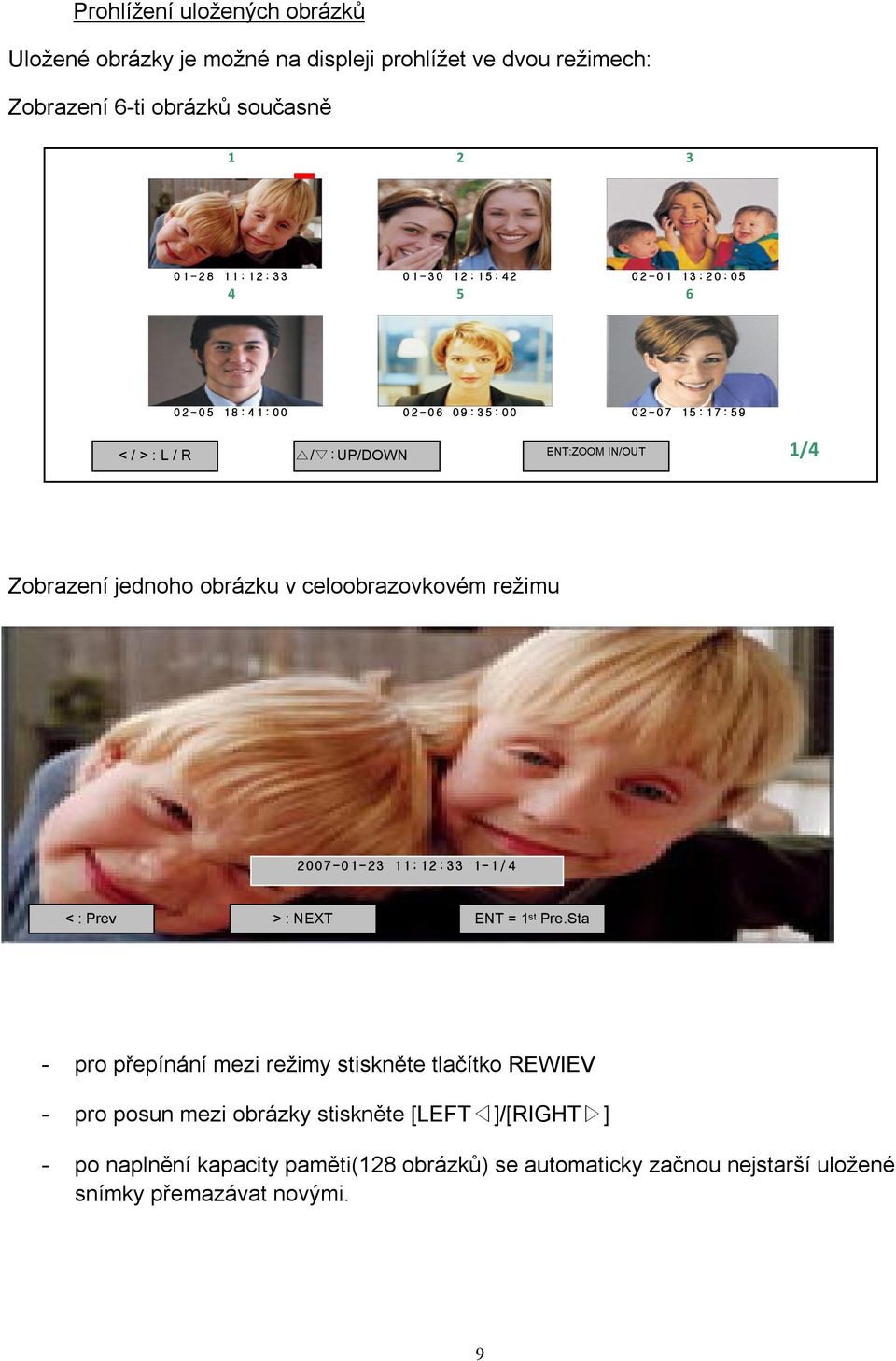

9 Prohlížení uložených obrázků Uložené obrázky je možné na displeji prohlížet ve dvou režimech: Zobrazení 6-ti obrázků současně : 1 2 : : 1 5 : : 2 0 : : 4 1 : : 3 5 : : 1 7 : 5 9 < / > : L / R / :UP/DOWN ENT:ZOOM IN/OUT 1/4 Zobrazení jednoho obrázku v celoobrazovkovém režimu : 1 2 : / 4 < : Prev > : NEXT ENT = 1 st Pre.Sta - pro přepínání mezi režimy stiskněte tlačítko REWIEV - pro posun mezi obrázky stiskněte [LEFT ]/[RIGHT ] - po naplnění kapacity paměti(128 obrázků) se automaticky začnou nejstarší uložené snímky přemazávat novými. 9

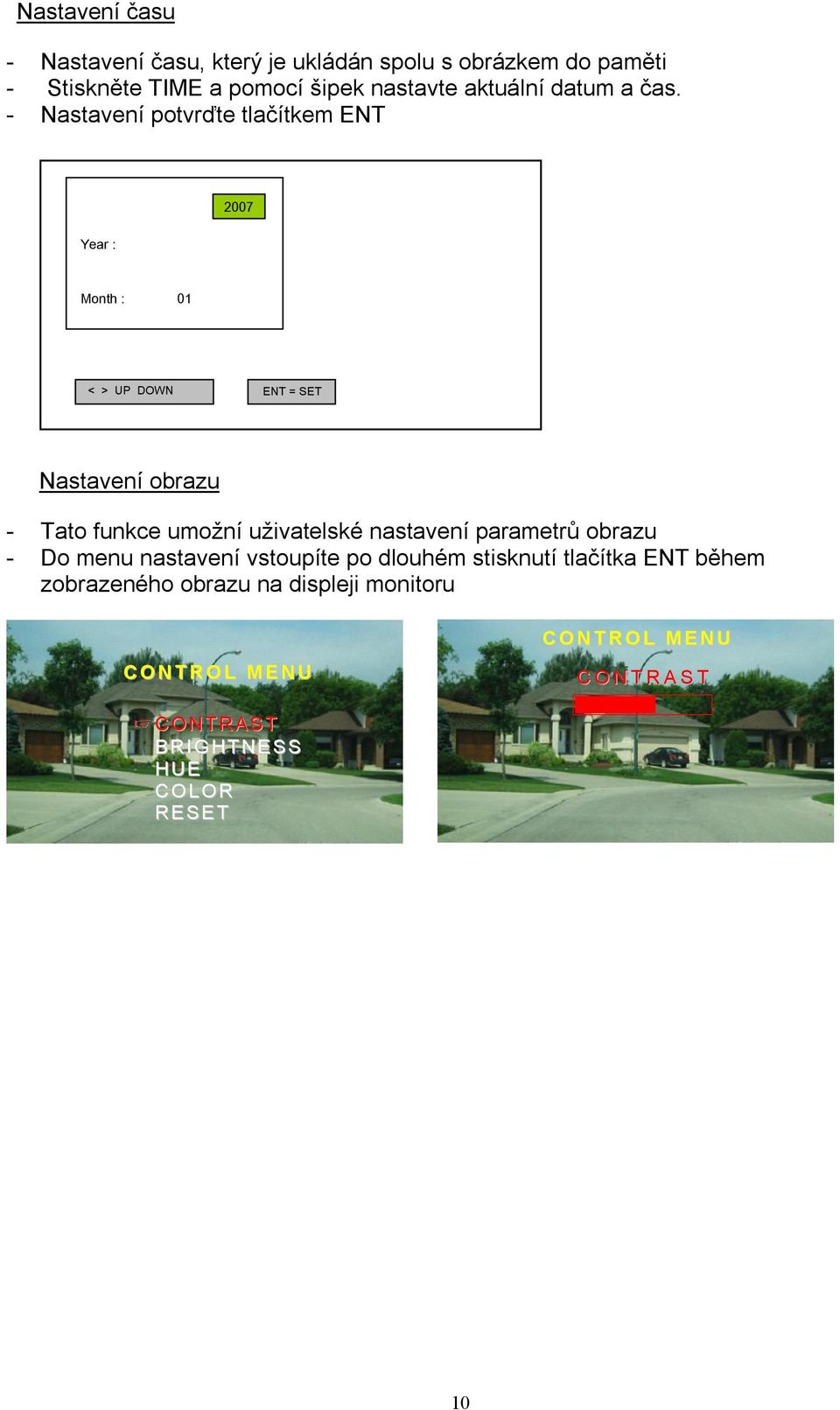

10 Nastavení času - Nastavení času, který je ukládán spolu s obrázkem do paměti - Stiskněte TIME a pomocí šipek nastavte aktuální datum a čas. - Nastavení potvrďte tlačítkem ENT 2007 Year : Month : 01 < > UP DOWN ENT = SET Nastavení obrazu - Tato funkce umožní uživatelské nastavení parametrů obrazu - Do menu nastavení vstoupíte po dlouhém stisknutí tlačítka ENT během zobrazeného obrazu na displeji monitoru C O N T R O L M E N U C O N T R O L M E N U C O N T R A S T CO NT RAST BRI G HT NESS HUE CO LO R RESET 10

11 Nastavení kamer - možnost připojení až kamerových dveřních stanic, nebo průmyslových kamer - v tomto menu vyberte a aktivujte vstupy na kterých budou připojeny kamery - pro vstup do menu stiskněte v režimu stand-by (při neaktivním displeji) tlačítko ENT na déle než 3 vteřiny CAM1 CAM2 CAM3 CAM4 - pro změnu UP /DOWN stavu RIGHT vstupu = ACT stiskněte ENT RIGHT = SET Technická specifikace - Počet vodičů pro připojení k dveřní stanici 4 - Napájecí napětí V, 50/60HZ - Napájecí výkon 25W - LCD displej 7 TFT-LCD - Čas zobrazení na displeji 30sec (při zvonění 60sec) - Videopaměť 128 obrázků - Pracovní teplota 0-40 C - Rozměry přístroje 315 x 175 x 53mm - Váha 1,7kg Dveřní stanice 11

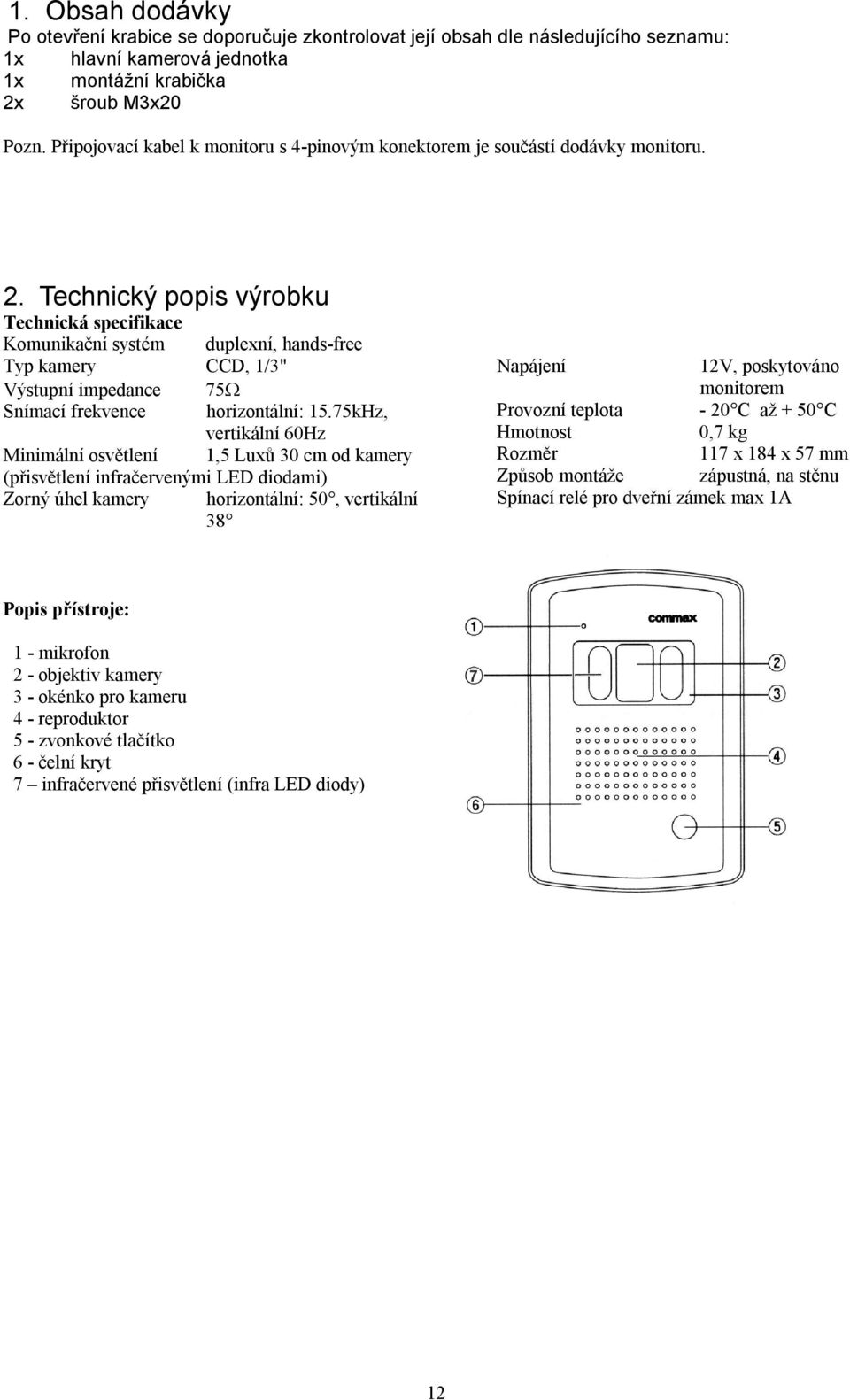

12 1. Obsah dodávky Po otevření krabice se doporučuje zkontrolovat její obsah dle následujícího seznamu: 1x hlavní kamerová jednotka 1x montážní krabička 2x šroub M3x20 Pozn. Připojovací kabel k monitoru s 4-pinovým konektorem je součástí dodávky monitoru. 2. Technický popis výrobku Technická specifikace Komunikační systém duplexní, hands-free Typ kamery CCD, 1/3" Výstupní impedance 75 Snímací frekvence horizontální: 15.75kHz, vertikální 60Hz Minimální osvětlení 1,5 Luxů 30 cm od kamery (přisvětlení infračervenými LED diodami) Zorný úhel kamery horizontální: 50, vertikální 38 Napájení 12V, poskytováno monitorem Provozní teplota - 20 C až + 50 C Hmotnost 0,7 kg Rozměr 117 x 184 x 57 mm Způsob montáže zápustná, na stěnu Spínací relé pro dveřní zámek max 1A Popis přístroje: 1 - mikrofon 2 - objektiv kamery 3 - okénko pro kameru 4 - reproduktor 5 - zvonkové tlačítko 6 - čelní kryt 7 infračervené přisvětlení (infra LED diody) 12

13 Obr. 1 Parametry propojovacího vedení Systém videovrátného používá nestíněný čtyř žilový kabel. Přibližné maximální vzdálenosti mezi kamerou a nevzdálenějším monitorem (audiosluchátkem) jsou uvedeny v následující tabulce: Průměr jádra vodiče [mm] 0,5 0,65 0,8 1 Vzdálenost [m] Tab Obsluha přístroje Obsluha venkovní kamerové jednotky je podrobně popsána v návodech k monitorům, jelikož není funkční samostaně, bez napojení do systému. 4. Instalace A. Určení místa instalace venkovní kamerové jednotky Zvolte místo na instalaci přístroje s ohledem na výšku návštěvníku a na vedení kabelů. Doporučuje se umístění přístroje cca ve výšce hlavy budoucího uživatele. B. Příprava montážního otvoru Udělejte ve stěně dostatečně velký otvor pro umístění montážní krabičky kamery a přiveďte připojovací kabel. C. Instalace montážní krabičky Odstraňte čelní kryt s hlavní kamerovou jednotku z montážní krabičky, kterou zazděte nebo jinak upevněte do připraveného otvoru. Nezapomeňte přivést otvorem v krabičce připojovací kabel. Obr. 2 Rozměry montážní krabičky Jednotky mm Rozměry označené * platí pro zapuštěnou montáž. Hloubka krabičky: 40 mm D. Nastavení optimálního úhlu kamery Nastavíme optimální snímacího úhel kamery - viz. obr. 4 a 5. Otáčení kamery je možné po povolení fixačního šroubu, který po nastavení opět dotáhneme. E. Připojení kabelů Vodiče připojíme na šroubové svorky venkovní kamerové jednotky dle schémat uvedených v návodu k monitoru. F. Kompletace kamery Do montážní krabičky vložíme hlavní kamerovou jednotku. Tento díl připevníme k montážní krabičce šrouby - viz. obr. 3. Po dotažení šroubů zaklapneme horní a spodní kovové krytky. Tím je montáž kamery hotova. Poznámky k umístění kamerové venkovní jednotky Přístroj neinstalujte na takové místo, kde by byly vystaveny prachu, přímému slunečnímu světlu (nebo jinému silnému zdroji světla), dešti, vlhku nebo teplotám přes 50 C. Nevystavujte přístroj vibracím. Pokud je venkovní jednotka umístěna mimo krytý prostor, je nutno ji opatřit ochranným stínítkem proti dešti. 13

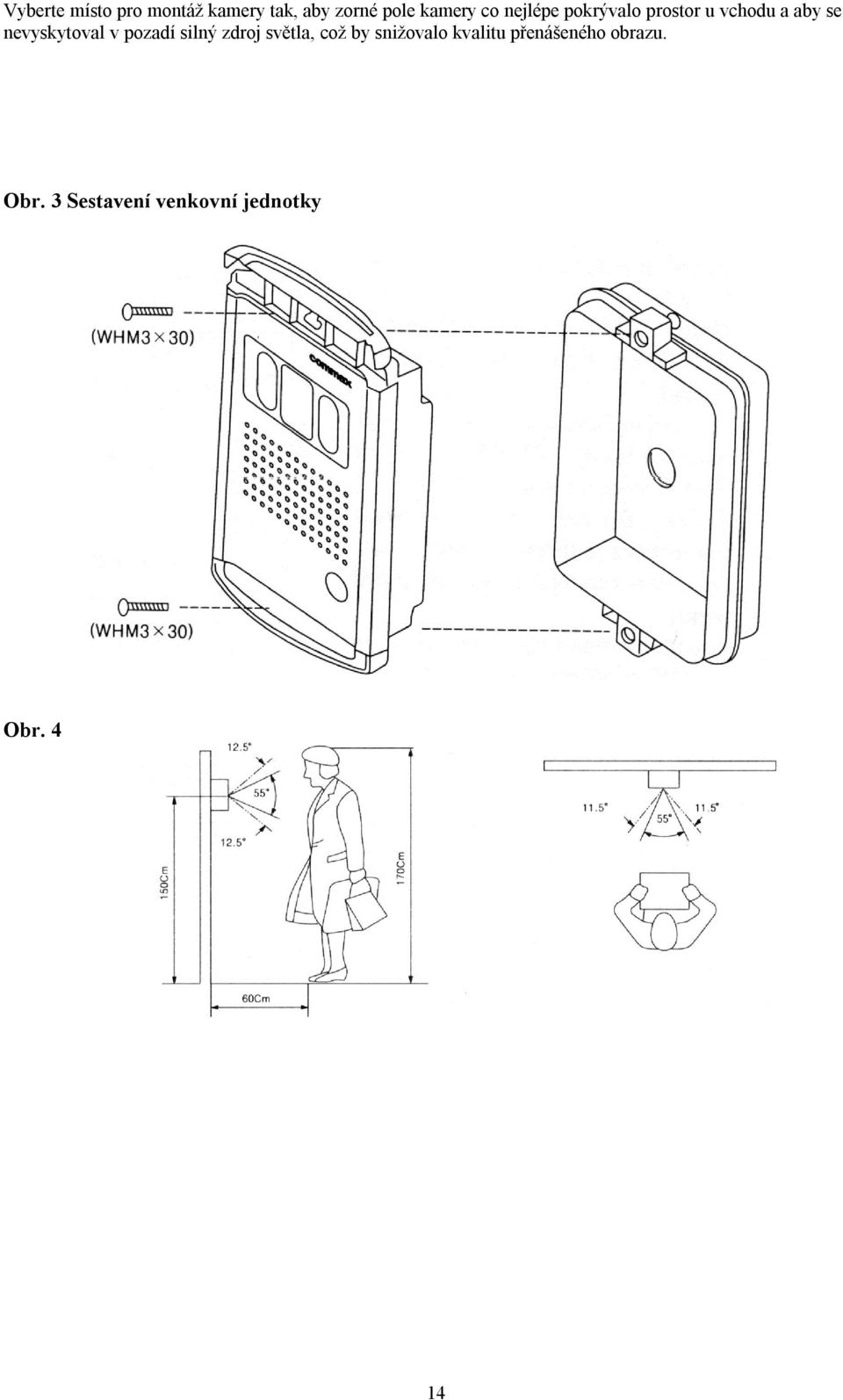

14 Vyberte místo pro montáž kamery tak, aby zorné pole kamery co nejlépe pokrývalo prostor u vchodu a aby se nevyskytoval v pozadí silný zdroj světla, což by snižovalo kvalitu přenášeného obrazu. Obr. 3 Sestavení venkovní jednotky Obr. 4 14

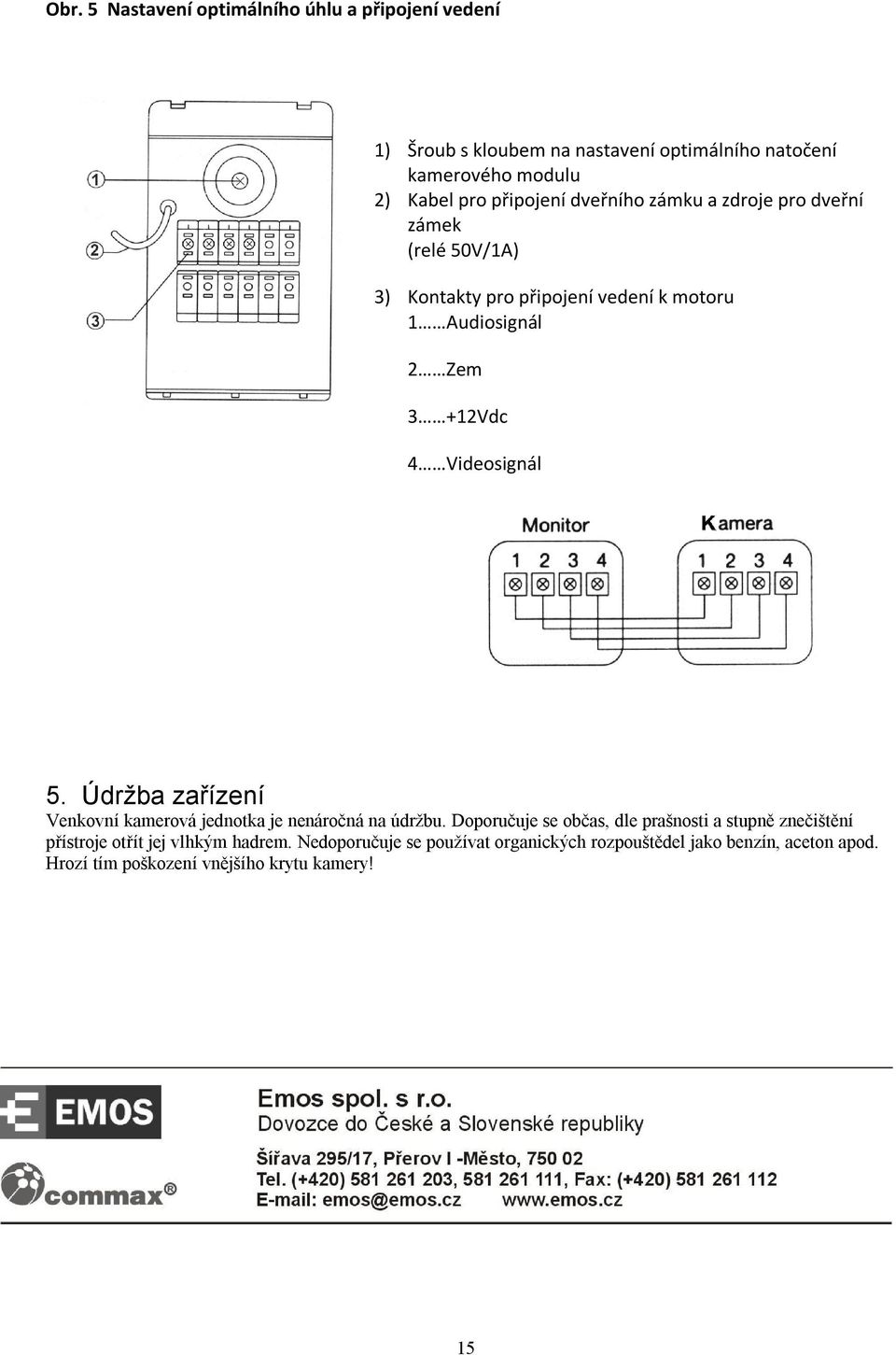

15 Obr. 5 Nastavení optimálního úhlu a připojení vedení 1) Šroub s kloubem na nastavení optimálního natočení kamerového modulu 2) Kabel pro připojení dveřního zámku a zdroje pro dveřní zámek (relé 50V/1A) 3) Kontakty pro připojení vedení k motoru 1 Audiosignál 2 Zem 3 +12Vdc 4 Videosignál 5. Údržba zařízení Venkovní kamerová jednotka je nenáročná na údržbu. Doporučuje se občas, dle prašnosti a stupně znečištění přístroje otřít jej vlhkým hadrem. Nedoporučuje se používat organických rozpouštědel jako benzín, aceton apod. Hrozí tím poškození vnějšího krytu kamery! 15
