ADRESNÝ VIDEOVRÁTNÝ DIGITÁLNÍ SYSTÉM AP-2RS NÁVOD K INSTALACI A POUŽITÍ

Transkript

1 ADRESNÝ VIDEOVRÁTNÝ DIGITÁLNÍ SYSTÉM AP-2RS NÁVOD K INSTALACI A POUŽITÍ

2 Upozornní! Tento výrobek je souástí adresného digitálního videovrátného. Nemže být tedy zapojen do analogového systému! Prvky digitálního systému: APV-4CME/2 monitor AP-2RS audiosluchátko DRC-nKMVN venkovní kamerová jednotka DRC-nKMSVN venkovní kamerová jednotka DRC-nKVN tlaítkový expandér DRC-nKSVN tlaítkový expandér Obsah 1. Obsah dodávky Technický popis výrobku Instalace audiosluchátka Obsluha pístroje Údržba zaízení Nastavení adresy pístroje Zapojení systému adresného videovrátného Obsah dodávky Doporuuje zkontrolovat obsah kompletu dle následujícího seznamu: 1x Audiosluchátko adresného systému 1x Montážní rámeek 2x Šroubky M4x20 na upevnní mont. rámeku audiosluchátka 2. Technický popis výrobku Technická specifikace Zvuk zvonku: dvojtónový xylofonní gong Napájecí naptí: DC 24V Zpsob napájení: externím zdrojem Zpsob pipojení: 3 vodie Rozmr ŠxVxH: 92 x 228 x 72 mm Proudová spoteba: Provoz Pohotovostní stav 160 ma 35mA Obr. 1 Popis audiosluchátka AP-2RS 1. Sluchátko 2. Pepína hlasitosti vyzvánní 3. Monitorovací tlaítko 4. Tlaítko vrátného 5. Pívodní šra sluchátka 6. Svorkovnice pipojení venkovní jednotky 7. DIP pepína nastavení adresy stanice 8. Svorkovnice pipojení bytové stanice Napájení audiosluchátka AP-2RS Se provádí pomocí stabilizovaným síovým zdrojem 24V/1A typ RF-2A prostednictvím tí pipojených signálních vodi, viz. schéma zapojení obr.4. 2

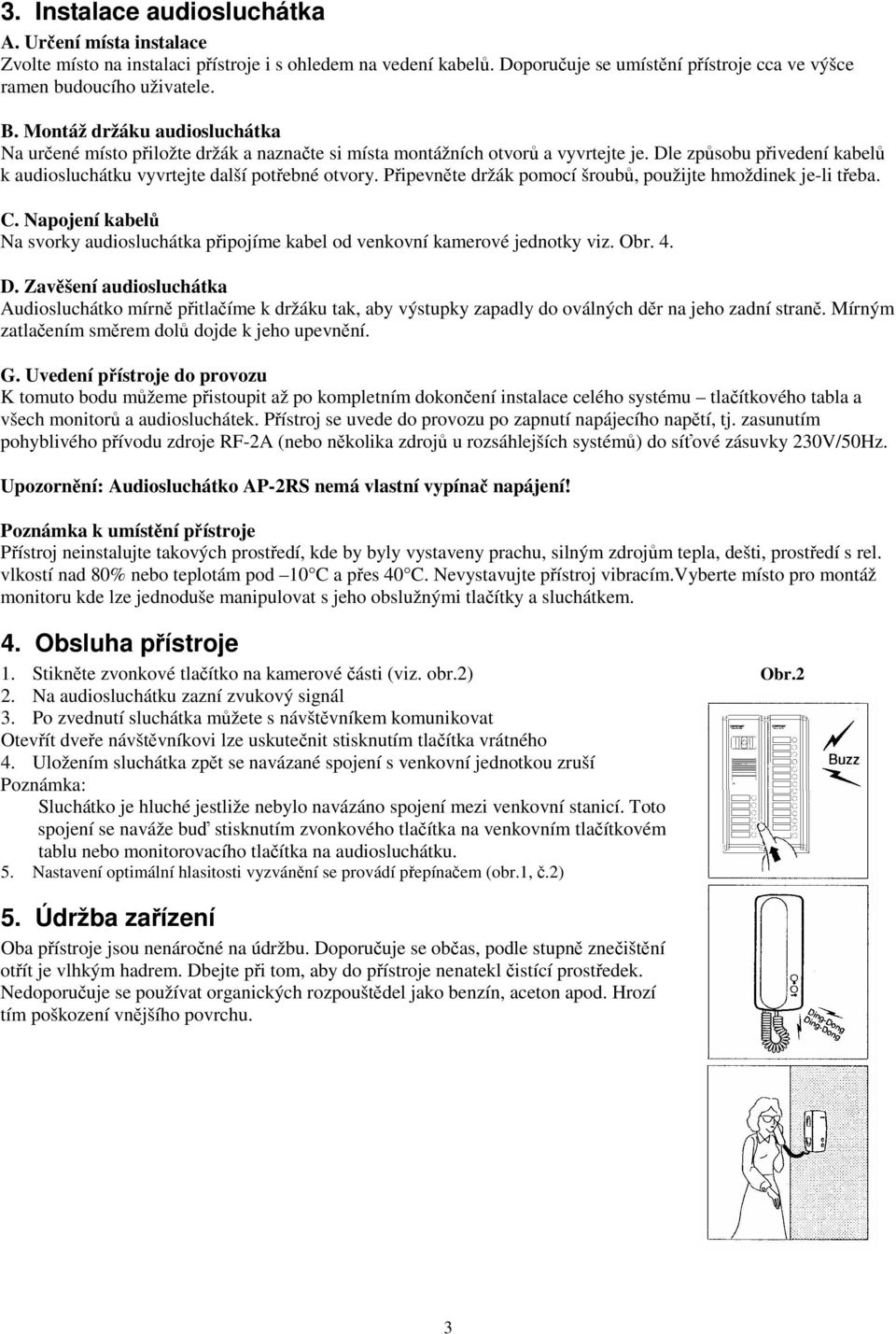

3 3. Instalace audiosluchátka A. Urení místa instalace Zvolte místo na instalaci pístroje i s ohledem na vedení kabel. Doporuuje se umístní pístroje cca ve výšce ramen budoucího uživatele. B. Montáž držáku audiosluchátka Na urené místo piložte držák a naznate si místa montážních otvor a vyvrtejte je. Dle zpsobu pivedení kabel k audiosluchátku vyvrtejte další potebné otvory. Pipevnte držák pomocí šroub, použijte hmoždinek je-li teba. C. Napojení kabel Na svorky audiosluchátka pipojíme kabel od venkovní kamerové jednotky viz. Obr. 4. D. Zavšení audiosluchátka Audiosluchátko mírn pitlaíme k držáku tak, aby výstupky zapadly do oválných dr na jeho zadní stran. Mírným zatlaením smrem dol dojde k jeho upevnní. G. Uvedení pístroje do provozu K tomuto bodu mžeme pistoupit až po kompletním dokonení instalace celého systému tlaítkového tabla a všech monitor a audiosluchátek. Pístroj se uvede do provozu po zapnutí napájecího naptí, tj. zasunutím pohyblivého pívodu zdroje RF-2A (nebo nkolika zdroj u rozsáhlejších systém) do síové zásuvky 230V/50Hz. Upozornní: Audiosluchátko AP-2RS nemá vlastní vypína napájení! Poznámka k umístní pístroje Pístroj neinstalujte takových prostedí, kde by byly vystaveny prachu, silným zdrojm tepla, dešti, prostedí s rel. vlkostí nad 80% nebo teplotám pod 10 C a pes 40 C. Nevystavujte pístroj vibracím.vyberte místo pro montáž monitoru kde lze jednoduše manipulovat s jeho obslužnými tlaítky a sluchátkem. 4. Obsluha pístroje 1. Stiknte zvonkové tlaítko na kamerové ásti (viz. obr.2) Obr.2 2. Na audiosluchátku zazní zvukový signál 3. Po zvednutí sluchátka mžete s návštvníkem komunikovat Otevít dvee návštvníkovi lze uskutenit stisknutím tlaítka vrátného 4. Uložením sluchátka zpt se navázané spojení s venkovní jednotkou zruší Poznámka: Sluchátko je hluché jestliže nebylo navázáno spojení mezi venkovní stanicí. Toto spojení se naváže bu stisknutím zvonkového tlaítka na venkovním tlaítkovém tablu nebo monitorovacího tlaítka na audiosluchátku. 5. Nastavení optimální hlasitosti vyzvánní se provádí pepínaem (obr.1,.2) 5. Údržba zaízení Oba pístroje jsou nenároné na údržbu. Doporuuje se obas, podle stupn zneištní otít je vlhkým hadrem. Dbejte pi tom, aby do pístroje nenatekl istící prostedek. Nedoporuuje se používat organických rozpouštdel jako benzín, aceton apod. Hrozí tím poškození vnjšího povrchu. 3

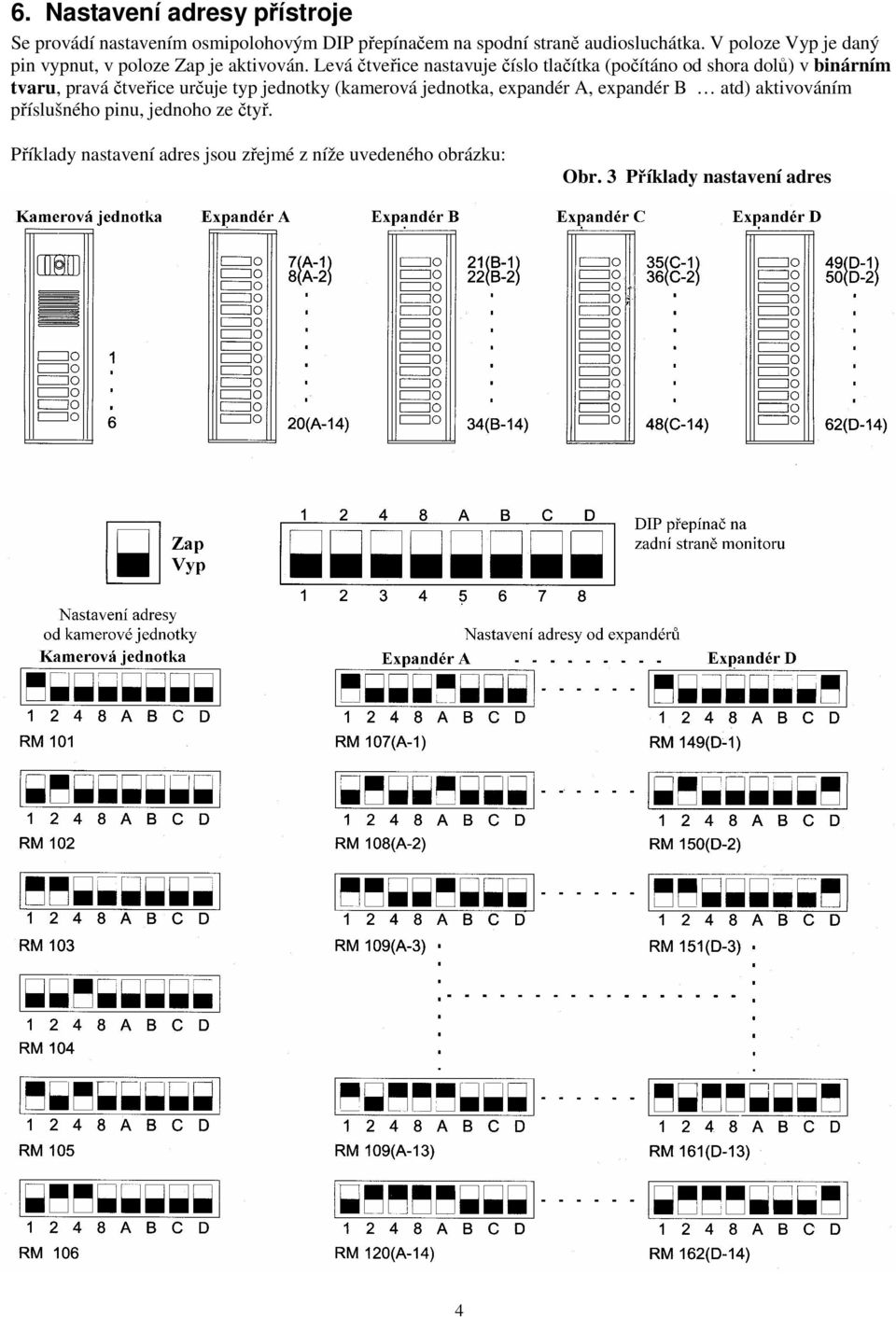

4 6. Nastavení adresy pístroje Se provádí nastavením osmipolohovým DIP pepínaem na spodní stran audiosluchátka. V poloze Vyp je daný pin vypnut, v poloze Zap je aktivován. Levá tveice nastavuje íslo tlaítka (poítáno od shora dol) v binárním tvaru, pravá tveice uruje typ jednotky (kamerová jednotka, expandér A, expandér B atd) aktivováním píslušného pinu, jednoho ze ty. Píklady nastavení adres jsou zejmé z níže uvedeného obrázku: Obr. 3 Píklady nastavení adres 4

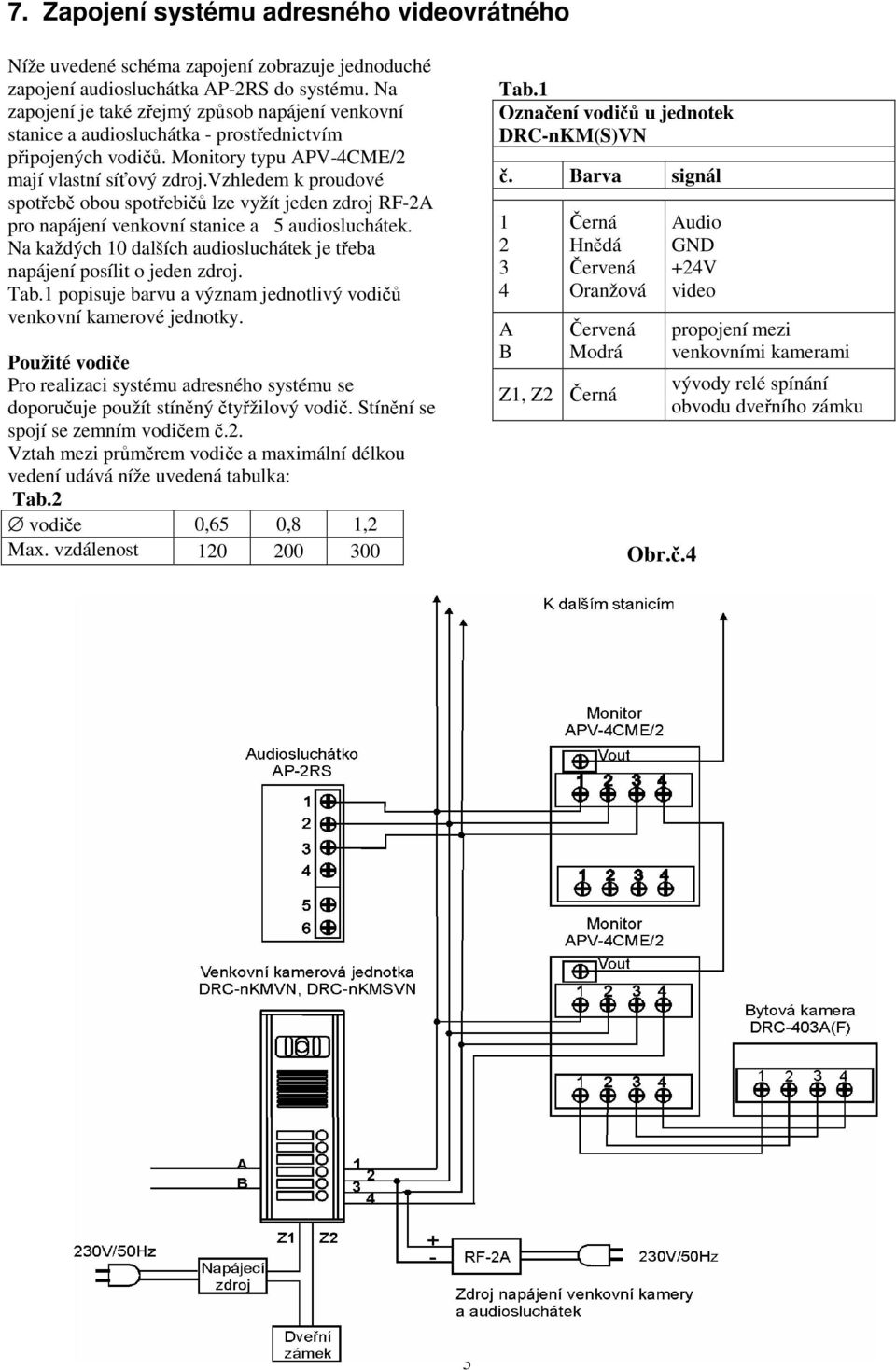

5 7. Zapojení systému adresného videovrátného Níže uvedené schéma zapojení zobrazuje jednoduché zapojení audiosluchátka AP-2RS do systému. Na zapojení je také zejmý zpsob napájení venkovní stanice a audiosluchátka - prostednictvím pipojených vodi. Monitory typu APV-4CME/2 mají vlastní síový zdroj.vzhledem k proudové spoteb obou spotebi lze vyžít jeden zdroj RF-2A pro napájení venkovní stanice a 5 audiosluchátek. Na každých 10 dalších audiosluchátek je teba napájení posílit o jeden zdroj. Tab.1 popisuje barvu a význam jednotlivý vodi venkovní kamerové jednotky. Použité vodie Pro realizaci systému adresného systému se doporuuje použít stínný tyžilový vodi. Stínní se spojí se zemním vodiem.2. Vztah mezi prmrem vodie a maximální délkou vedení udává níže uvedená tabulka: Tab.2 vodie 0,65 0,8 1,2 Max. vzdálenost (m) Tab.1 Oznaení vodi u jednotek DRC-nKM(S)VN. Barva signál A B erná Hndá ervená Oranžová ervená Modrá Z1, Z2 erná Audio GND +24V video Obr..4 propojení mezi venkovními kamerami vývody relé spínání obvodu dveního zámku 5
