1 Řídicí relé EASY500/700 Aplikační brožura Řídicí relé EASY500/700

2 Dlouhodobé snížení cen vybraných typů řídicích relé EASY až o 40 %! EASY512-DC-RC reléové výstupy (8 A) EASY512-AC-RC EASY719-DC-RC reléové výstupy (8 A) 6 reléových výstupů (8 A) 2099 Kč EASY721-DC-TC digitálních vstupů (24V DC) 8 tranzistorových výstupů (0,5 A) 3299 Kč Nově využijte řídicí relé Easy EASY802-DC-SWD a EASY806-DC-SWD 83 digitálních vstupů (přes komunikaci SmartWire-DT) 83 digitálních výstupů (přes komunikaci SmartWire-DT) 2 digitální vstupy (24 V DC pouze EASY806) 2 tranzistorové výstupy (0,1 A pouze EASY806) Napájení 24 V DC Šetříme vaše náklady Akce platí do odvolání na uvedených velkoobchodech. Více informací naleznete na Na výše uvedené ceny se již nevztahují žádné slevy.

3 easy abb-cc-de f a... řada přístrojů bb... součet počtu vstupů, výstupů a možnosti rozšíření cc... napájecí napětí (DA..12 V DC, DC.. 24 V DC, AB.. 24 V AC, AC / 240 V AC) d... výstupy (R = relé, T = tranzistory) e... C.. hodiny reálného času f... X.. bez tlačítek a displeje Napájecí napětí Digitální vstupy / výstupy (T = tranzistory, R = relé) Rychlé vstupy pro čítání impulsů Trvalý proud výstupů Analogové vstupy / výstupy (0-10 V) Displej LCD, klávesnice easy abb-cc-def a... řada přístrojů bb... součet počtu vstupů, výstupů a možnosti rozšíření cc... napájecí napětí (DA..12 V DC, DC.. 24 V DC, AB.. 24 V AC, AC / 240 V AC) d... výstupy (R = relé, T = tranzistory) e... C.. hodiny reálného času f... X.. bez tlačítek a displeje Napájecí napětí Digitální vstupy / výstupy (T = tranzistory, R = relé) Rychlé vstupy pro čítání impulsů Trvalý proud výstupů Analogové vstupy / výstupy (0-10 V) EASY512-AB-RC Základní přístroje řady easy500 EASY512-AB-RCX EASY512-AC-R EASY512-AC-RC EASY512-AC-RCX V AC 115/240 V AC 12 V DC 24 V DC EASY512-DA-RC EASY512-DA-RCX EASY512-DC-R EASY512-DC-RC EASY512-DC-RCX EASY512-DC-TC EASY512-DC-TCX / 4 R 8 / 4 R 8 / 4 R 8 / 4 R 8 / 4 R 8 / 4 R 8 / 4 R 8 / 4 R 8 / 4 R 8 / 4 R 8 / 4 R T 8 / 4 R T / 1 khz 4 / 1 khz 4 / 1 khz 4 / 1 khz 4 / 1 khz 4 / 1 khz 4 / 1 khz 8 A 8 A 8 A 8 A 8 A 8 A 8 A 8 A 8 A 8 A 0,5 A 0,5 A 2 / - 2 / - - / - - / - - / - 2 / - 2 / - 2 / - 2 / - 2 / - 2 / - 2 / - ano - ano ano - ano - ano ano - ano - EASY719-AB-RC Základní přístroje řady easy700 možnost rozšíření EASY719-AB-RCX EASY719-AC-RC V AC 115/240 V AC 12 V DC 24 V DC EASY719-AC-RCX EASY719-DA-RC EASY719-DA-RCX EASY719-DC-RC EASY719-DC-RCX EASY721-DC-TC EASY721-DC-TCX / 6 R 12 / 6 R 12 / 6 R 12 / 6 R 12 / 6 R 12 / 6 R 12 / 6 R 12 / 6 12 / BT 12 / BT / 1 khz 4 / 1 khz 4 / 1 khz 4 / 1 khz 4 / 1 khz 4 / 1 khz 8 A 8 A 8 A 8 A 8 A 8 A 8 A 8 A 0,5 A 0,5 A 4 / - 4 / - - / - - / - 4 / - 4 / - 4 / - 4 / - 4 / - 4 / - Displej LCD, klávesnice ano - ano - ano - ano - ano - easy abb-cc-def a... řada přístrojů bb... součet počtu vstupů, výstupů a možnosti rozšíření cc... napájecí napětí (DA..12 V DC, DC.. 24 V DC, AB.. 24 V AC, AC / 240 V AC) d... výstupy (R = relé, T = tranzistory) e... C.. hodiny reálného času f... X.. bez tlačítek a displeje Napájecí napětí Digitální vstupy / výstupy (T = tranzistory, R = relé) Rychlé vstupy pro čítání impulsů Rozšiřující přístroje Rozšíření vstupů a výstupů EASY410-DC-RE EASY410-DC-TE EASY618-AC-RE EASY618-DC-RE EASY620-DC-TE EASY202-RE EASY-GSM Rozšíření pro komunikaci EASY209-SE EASY205-ASI EASY204-DP EASY222-CO V DC 24 V DC 24 V DC - 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 24 V DC 6 / 4 R 6 / 4 T 12 / 6 R 12 / 6 R 12 / 8 T - / 2 R 2 / 2 R Rozhraní Ethernet ASI Profibus CANopen DeviceNet EASY222-DN Trvalý proud výstupů Analogové vstupy / výstupy (0-10 V) Displej LCD, klávesnice 8 A 0,5 A 8 A 8 A 0,5 A 8 A 4 A / - - / - - / - - / - - / - - / - - / - - / - - / - - / - - / - - /

4 Příslušenství Typ Obj. číslo Popis EASY200-POW spínaný zdroj, V AC / 24 V DC; 0,25 A; 12 V DC; 20 ma EASY400-POW spínaný zdroj, V AC / 24 V DC; 1,25 A EASY430-POW spínaný zdroj, V AC / 24 V DC; 1,25 A EASY500-POW spínaný zdroj, V AC / 24 V DC; 2,5 A EASY600-POW spínaný zdroj, V AC / 24 V DC; 4,2 A EASY-SOFT-BASIC SW pro programování řídicích relé easy400/500/600/700 EASY-PC-CAB programovací kabel pro propojení easy500/700 a PC s konektorem RS232 EASY-USB-CAB programovací kabel pro propojení easy500/700 a PC s USB konektorem EASY-M-32K paměťový modul 32 kb pro uložení a přenášení programu easy500/700 EASY-LINK-DS náhradní konektor pro spojení základního přístroje s rozšiřujícími přístroji SKF-FF průhledné zaklapávací okénko SKF 94 x 77 x 25 mm (4 TE) SKF-FF průhledné zaklapávací okénko SKF 130 x 77 x 25 mm (6 TE) SKF-HA adaptér pro DIN lištu sloužící pro montáž s průhledným zaklapavacím okénkem M22-TA teleskopický klip na 35 mm DIN lištu pro vyrovnání montážní hloubky do skříně MFD-CP komunikační modul pro připojení MFD, 24 V DC MFD-AC-CP komunikační modul pro připojení MFD, 230 V AC EASY256-HCI předřadný přístroj pro zvýšení vstupního proudu střídavých vstupů MFD-CP4-500-CAB propojovací kabel s volným koncem pro propojení MFD-CP4-5OO a EASY 500/700 MFD-80-B zobrazovací jednotka MFD zobrazovací jednotka, bez tlačítek Přehled 1. Ethernetové rozhraní 2. Propojovací kabel 3. Komunikační modul 4. Zobrazovací / ovládací jednotka 5. Programovací software 6. Programovací kabel 7. Spínaný síťový zdroj 8. Paměťová karta 9. Rozšiřující přístroj 10. Komunikační modul 11. EASY-LINK 2

5 Funkce Pomocí multifunkčního relé easy500 nebo easy700 máte možnost nahradit různé přístroje, jako jsou např. časová relé, spínací hodiny, impulsní relé,... Díky tomu ušetříte nejen místo v rozváděči, ale také čas při zapojování a ve výsledku i náklady na elektroinstalaci. Seznam a počet funkcí obsažených v relé easy500/700: 16 analogových komparátorů Pomocí analogového komparátoru můžete porovnávat analogovu hodnotu s žádanou hodnotu, nebo s jinou analogovou hodnotou. Díky tomu je možné realizovat jednoduché regulační úlohy. 16 čítačů Čítače slouží k počítání impulsů přivedených na vstup EASY relé. Čítání je možné vpřed nebo vzad. 16 textových displejů 4 řádkový textový displej umožňuje zobrazovat proměnné, přičemž se může jednat o žádanou nebo skutečnou hodnotu funkčního bloku. 8 týdenních spínacích hodin Každé týdenní spínací hodiny obsahují 4 kanály (A, B, C a D). Všechny tyto kanály působí společně na výstup spínacích hodin. U každého využitého kanálu nastavujeme den a čas sepnutí a den a čas vypnutí. 4 čítače provozních hodin Tímto čítačem provozních hodin můžete zaznamenávat například provozní časy zařízení, strojů nebo částí strojů. V rámci platného rozsahu hodnot můžete zadat požadovanou hodnotu, kdy má sepnout výstup čítače provozních hodin. 16 časových relé Blok časového relé umožňuje nastavení doby sepnutí popř. rozepnutí kontaktu dle zvolené funkce (zpožděný přítah, zpožděný odpad, zpožděný přítah s náhodným zpožděním, zpožděný odpad s náhodným zpožděním, zpožděný přítah a odpad, zpožděný přítah a odpad s náhodným zpožděním, jednotlivý impulz a blikající funkce). Nastavení času je možné v rozmezí 5 ms až 99 hod 59 min. 8 ročních spínacích hodin Každé roční spínací hodiny obsahují 4 kanály (A, B, C a D). Všechny tyto kanály působí společně na výstup spínacích hodin. U každého využitého kanálu nastavujeme den, měsíc a rok sepnutí a totéž u vypnutí. Praktický příklad úspory místa v rozváděči při použití dvou spínacích hodin, čtyř impulsních relé a čtyř časových relé. 3

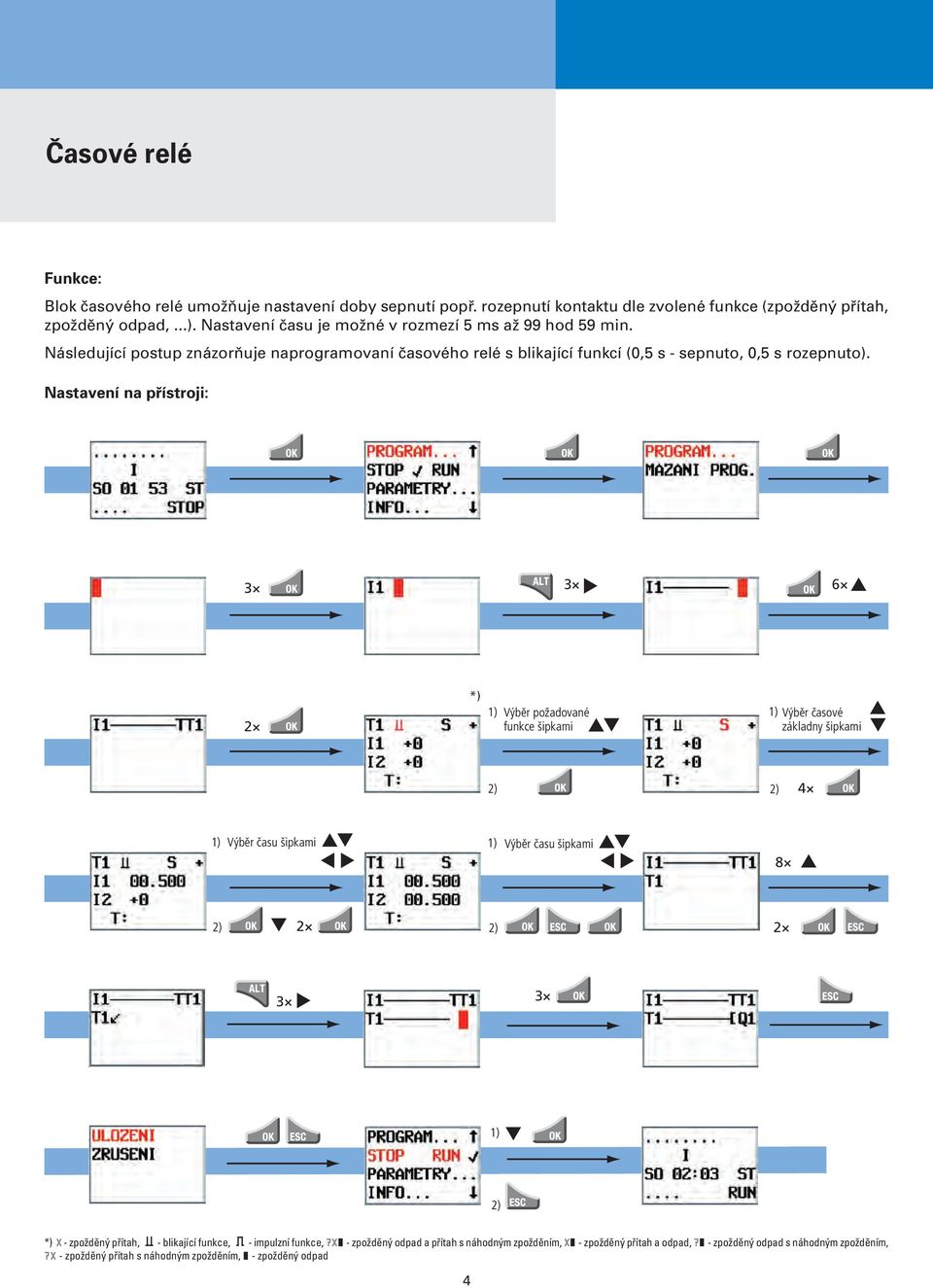

6 Časové relé Funkce: Blok časového relé umožňuje nastavení doby sepnutí popř. rozepnutí kontaktu dle zvolené funkce (zpožděný přítah, zpožděný odpad,...). Nastavení času je možné v rozmezí 5 ms až 99 hod 59 min. Následující postup znázorňuje naprogramovaní časového relé s blikající funkcí (0,5 s - sepnuto, 0,5 s rozepnuto). Nastavení na přístroji: *) 1) Výběr požadované 1) Výběr časové funkce šipkami základny šipkami 4 1) Výběr času šipkami 1) Výběr času šipkami ) *) X - zpožděný přítah, - blikající funkce, - impulzní funkce,?x - zpožděný odpad a přítah s náhodným zpožděním, X - zpožděný přítah a odpad,? - zpožděný odpad s náhodným zpožděním,? X - zpožděný přítah s náhodným zpožděním, - zpožděný odpad 4

7 Nastavení přes software a 1/ Vyberte typ přístroje 2/ Přetáhněte přístroj do pole projektu 11/ Propojte EASY s počítačem, vyberte rozhraní a klikněte na tlačítko Online 3/ Přepněte se na Spínací schéma 12/ Klikněte na ikonu PC přístroj c b 13/ Klikněte na ikonu RUN 5/ Klikněte na časové relé a nastavte parametry 4/ Vytvořte program 6/ Přepněte se do záložky Parametr 9/ Nastavte požadovanou dobu 10/ Přepněte se do Komunikace 7/ Vyberte funkci 8/ Vyberte časovou základnu 5

8 Týdenní spínací hodiny Funkce: Každé týdenní spínací hodiny obsahují 4 kanály (A, B, C a D). Všechny tyto kanály působí společně na výstup spínacích hodin. U každého využitého kanálu nastavujeme den a čas sepnutí a den a čas vypnutí. Následující postup znázorňuje naprogramování spínacích hodin, kde relé bude spínat výstup každý den v týdnu od 10:15 do 20:15. Nastavení na přístroji: ) Výběr kanálu šipkami 2 1) Výběr 1.dne šipkami 1) Výběr 2.dne šipkami 1) Výběr času šipkami 1) Výběr času šipkami poté 3 3 1) 6

9 Nastavení přes software a 1/ Vyberte typ přístroje 2/ Přetáhněte přístroj do pole projektu 9/ Propojte EASY s počítačem, vyberte rozhraní a klikněte na tlačítko Online 3/ Přepněte se na Spínací schéma 10/ Klikněte na ikonu PC přístroj c b 11/ Klikněte na ikonu RUN 5/ Klikněte na spínací hodiny a nastavte parametry 4/ Vytvořte program 6/ Přepněte se do záložky Parametr 7/ Zvolte dny, ve kterých budou spínací hodiny aktivní 8/ Zvolte čas sepnutí a čas vypnutí 7

10 Příklady aplikací Pro maximální zjednodušení jsme pro Vás připravili několik základních programů typických aplikací nahrazujících standardní zapojení pomocí instalačních přístrojů. Veškeré programy jsou k dispozici pro všechna napájecí napětí relé EASY500 a EASY700. V software EASY-SOFT pouze nastavíte parametry daných bloků (časové relé, spínací hodiny) dle uvedených postupů a poté nakopírujte program do relé EASY. Pro lepší orientaci je u každého příkladu také schéma zapojení multifunkčního relé EASY. 1) Ovládání osvětlení s centrálním vypínáním Popis: Relé EASY spíná 4 světelné okruhy, každý okruh je ovládán jedním tlačítkem a k dispozici jsou také dvě centrální tlačítka, která ovládají všechny 4 okruhy. K reléovým výstupům může být připojena zátěž do 8 A, k tranzistorovým do 0,5 A. Schéma zapojení: 1. Vstupy: I1 světelné tlačítko S1 (místnost 1) I2 světelné tlačítko S2 (místnost I3 světelné tlačítko S3 (místn ost 3) I4 světelné tlačítko S4 (místnost 4) I5 světelné tlačítko S5 (místnost 1-4 centrální) I6 světelné tlačítko S6 (místnost 1-4 centrální) 2. Výstupy: Q1 osvětlení H1 Q2 osvětlení H2 Q3 osvětlení H3 Q4 osvětlení H4 Program: Vytvořený program pro tuto aplikaci naleznete na adrese 8

11 Náhrada dvou časových relé a dvou týdenních spínacích hodin Popis: EASY relé nahrazuje dvě klasická časová relé a dvoje standardní týdenní spínací hodiny. Nastavení časového relé a spínacích hodin je podrobně popsáno na stranách 4 a 5. Tlačítky S1 a S2 jsou aktivována časová relé T1 a T2. Výstupy Q1 a Q2 jsou přiřazeny časovým relé a výstupy Q3 a Q4 jsou přiřazeny k spínacím hodinám H01 a H02. K reléovým výstupům může být připojena zátěž do 8A, k tranzistorovým do 0,5 A. Schéma zapojení: 1. Vstupy: I1 spínač S1 pro aktivaci časového relé T01 I2 spínač S2 pro aktivaci časového relé T02 2. Výstupy: Q1 výstup časového relé T01 Q2 výstup časového relé T02 Q3 výstup spínacích hodin H01 Q4 výstup spínacích hodin H02 Program: Vytvořený program pro tuto aplikaci naleznete na adrese Vytvořené programy pro typické aplikace: EASY50 0 EASY700 4 časové relé 6 časové relé 2 časové relé, 2 spínací hodiny 3 časové relé, 3 spínací hodiny 4 spínací hodiny 4 spínací hodiny Ovládání osvětlení s centrálním vypínáním Ovládání osvětlení schodiště Ovládání osvětlení sportovní haly Venkovní osvětlení rodinného domu Řízení žaluzií a markýz Řízení žaluzií a markýz s detekcí slunce, deště a větru Všechny programy naleznete na adrese 9
