1 Vojenská doprava Příprava techniky a materiálu na vojenskou přepravu Operační program Vzdělávání pro konkurenceschopnost Název projektu: Inovace magisterského studijního programu Fakulty vojenského leadershipu Registrační číslo projektu: CZ.1.07/2.2.00/

Název projektu: Inovace magisterského studijního programu

2 Příprava techniky a materiálu na vojenskou přepravu Úvod Zásady rozložení nákladu na železničním voze Uložení paletového nákladu při přepravě Upevnění proti naklonění a převrhnutí Upevnění vojenské techniky Závěr

Uložení paletového nákladu při přepravě Upevnění

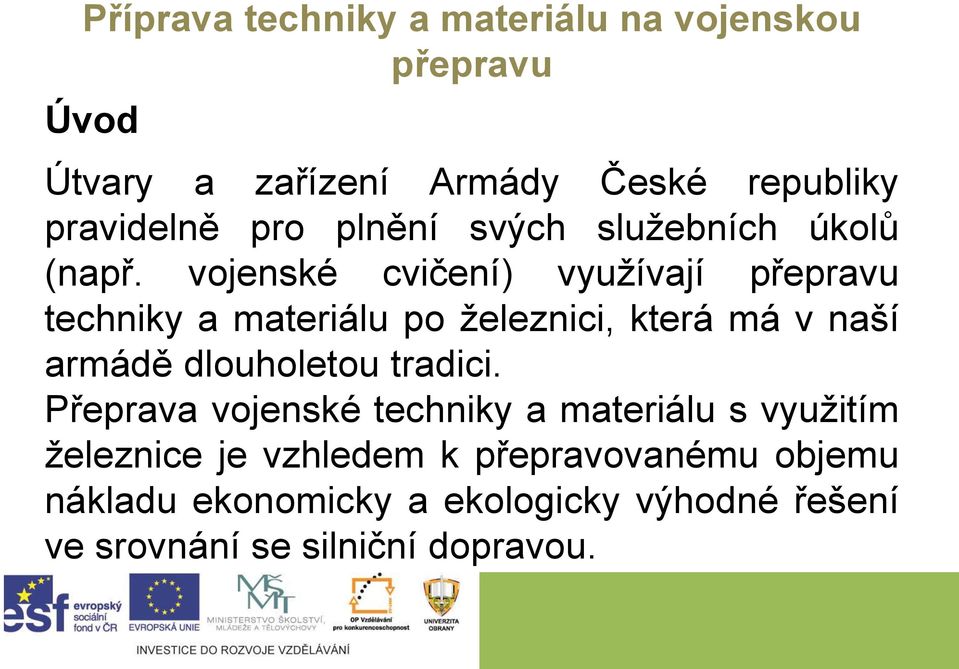

3 Příprava techniky a materiálu na vojenskou přepravu Úvod Útvary a zařízení Armády České republiky pravidelně pro plnění svých služebních úkolů (např. vojenské cvičení) využívají přepravu techniky a materiálu po železnici, která má v naší armádě dlouholetou tradici. Přeprava vojenské techniky a materiálu s využitím železnice je vzhledem k přepravovanému objemu nákladu ekonomicky a ekologicky výhodné řešení ve srovnání se silniční dopravou.

vojenské cvičení) využívají přepravu techniky a materiálu po železnici, která má v naší armádě dlouholetou

4 Příprava techniky a materiálu na vojenskou přepravu Úvod Ve vyspělých západních zemí se železniční doprava využívá v kombinaci s jinými druhy dopravy (silniční, letecká) a dosahuje se tak maximálního ekonomického využití při respektování zásad ochrany životního prostředí.

s jinými druhy dopravy (silniční, letecká) a dosahuje se tak

5 Zásady rozložení nákladu na železničním voze Respektovaná opatření při nakládce do železničních vozů: Technické parametry vozu -hmotnost naložené zásilky nesmí překročit přípustné hmotnosti nákladu vozu (podle typu); -dodržovat ložnou délku, šířku a výšku.

vozu -hmotnost naložené zásilky nesmí překročit přípustné

6 Uložení paletového nákladu při přepravě Technické charakteristiky tratí na přepravní cestě. Přípustná hmotnost nákladu závisí na: -traťové třídě; -rychlosti, kterou může být vůz přepravován s ohledem na svoji konstrukci.

Přípustná hmotnost nákladu závisí na: -traťové třídě;

7 Zásady rozložení nákladu na železničním voze Konstrukce palety ( tuhost) - Umožňuje snadnou manipulaci při nakládce, vykládce pomocí manipulačních prostředků (vysokozdvižné vozíky-elektrické, spalovací motor) - Náklad na paletě nesmí přesahovat okraje - Náklad musí být fixován, tak aby nemohlo dojít k vypadnutí, sesunutí

prostředků (vysokozdvižné vozíky-elektrické, spalovací motor) - Náklad na paletě

8 Zásady rozložení nákladu na železničním voze Druhy palet k přepravě vojenského materiálu: Palety výměnné tzv. EURO palety (rozměry 1200 x 800 mm); Palety průmyslové (rozměry 1200 x 1000 mm). Tuhý způsob uložení Jednotlivé kusy nebo skupiny části nákladu se zajistí nepohyblivě (bez možnosti posuvu v podélném směru);

EURO palety (rozměry 1200 x 800 mm); Palety průmyslové (rozměry 1200 x 1000

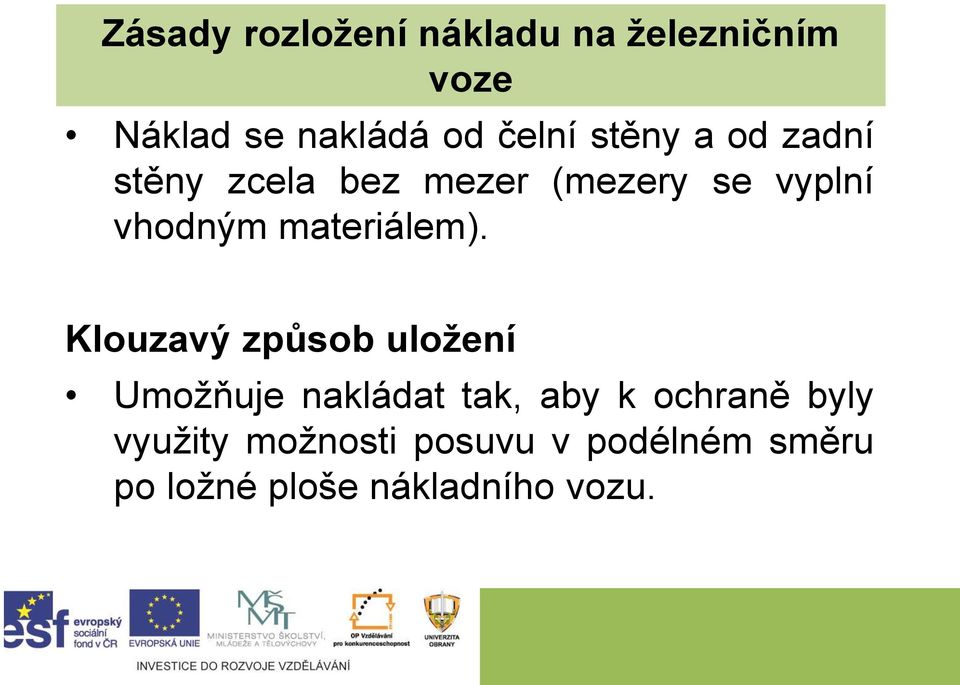

9 Zásady rozložení nákladu na železničním voze Náklad se nakládá od čelní stěny a od zadní stěny zcela bez mezer (mezery se vyplní vhodným materiálem). Klouzavý způsob uložení Umožňuje nakládat tak, aby k ochraně byly využity možnosti posuvu v podélném směru po ložné ploše nákladního vozu.

10 Upevnění proti naklonění a převrhnutí Na modelovém příkladu, ukázat naklonění v podélném a příčném směru vozu: Nákres naklonění v podélném směru vozu (síly) Nákres naklonění v příčném směru vozu (síly) Upevňovací prostředky

vozu: Nákres naklonění v podélném směru vozu (síly)

11 Upevnění vojenské techniky Způsoby upevnění podle nakládacích směrnic UIC: Zajišťovací klíny do 6 tun hmotnosti VT se používají dřevěné, nad 6 tun ocelové s trny; Vázací dráty používají se do hmotnosti VT 3 tuny, minimální průměr drátu je 4 mm; Upevňovací popruhy pevnost popruhu je dána hmotností VT a kategorií přepravy.

s trny; Vázací dráty používají se do hmotnosti VT 3 tuny, minimální průměr drátu

12 Upevnění vojenské techniky Uzemnění vojenské techniky na železničních vozech: Se provádí u vnitrostátních přeprav pouze při výšce nákladu 4,65 m nad temenem kolejnice. Způsob uzemnění je závislý od provedeného dohovoru v nakládací stanici. Používá se vodič o průměru, který odpovídá průměru trolejového vedení, uchycení ke kovové části vozidla, rámu a pevné části železničního vozu (pomocí rozebíratelného spoje).

Způsob uzemnění je závislý od provedeného dohovoru v nakládací stanici.

13 Upevnění vojenské techniky Způsoby upevnění podle předpisu Českých drah: Zajišťovací klíny do 12 tun hmotnosti se používají dřevěné, nad 12 tun ocelové s trny; Vázacími dráty používají se do hmotnosti VT 3 tuny; Upevňovací popruhy pevnost popruhu je dána hmotností VT, vybavením a kategorií přepravy; Upevnění pomocí kolových zarážek provádí se v souladu s Nakládací směrnicí UIC.

do hmotnosti VT 3 tuny; Upevňovací popruhy pevnost popruhu je dána hmotností VT, vybavením a

14 Upevnění vojenské techniky Upevnění v kategorii přepravy (jednotlivé vozy a skupiny vozů) objasnit na schématech: Dvounápravové vozidlo; Třínápravové vozidlo; Čtyřnápravové vozidlo; Vozidlo + jednonápravový přívěs; Vozidlo + dvounápravový přívěs; Vozidlo + dvounápravový návěs; Vozidlo + třínápravový návěs.

vozidlo; Čtyřnápravové vozidlo; Vozidlo + jednonápravový přívěs; Vozidlo +

15 Literatura NEDBAL, Josef, REJZEK, Martin. Vojenská přeprava po železnici II. Brno: UO, 2009, [S-3291/2]. e.htm

Brno: UO, 2009, [S-3291/2]. http://www.hpe.

16 DĚKUJI ZA POZORNOST V PŘÍPADĚ DOTAZŮ MNE MŮŽETE KONTAKTOVAT NA pplk. Ing. Tomáš BINAR, Ph.D. Katedra logistiky Kancelář č. 185, K 65 Tel.: tomas.binar@unob.cz

17 Úkoly pro samostudiu Téma 2 Úkoly pro samostatnou práci: Objasnit omezení při nakládce zásilky. Vysvětlit naklonění v podélném a příčném směru vozu. Objasnit způsoby upevnění vojenské techniky na železničním voze.

Vysvětlit naklonění v podélném a příčném směru vozu.

18 Úkoly pro samostudiu Téma 2 Úkoly pro samostatnou práci: Objasnit upevnění vojenské techniky v kategorii přepravy. Vysvětlete postup k upevnění vozidla na kolovém podvozku. Vysvětlete postup k upevnění vozidla na pásovém podvozku.

Vysvětlete postup k upevnění vozidla na kolovém podvozku.
