1 Regulace vyta penı Uc ebnıtext VOS a SPS Kutna Hora Obecne o regulaci topenı dimenzovanıotopný soustavy podle tepelny ch ztrat vytape ný ho objektu pro nejnizsıvenkovnıteplotu v daný m regionu - obvykle -15řC (Kutna Hora -12 řc) dosazenıtepelný pohody - individualnızalezitost pouzıvaný otopný soustavy teplovodnıu strednı(etazový ) vytape nı zdroje tepla: plynový, elektrický kotle, kotle na tuha paliva, tepelna cerpadla,... atd.) prımotopný elektrický (soustavy bez kotle a teplonosný ho mý dia) zdroje tepla: elektrický konvektory, salavý panely, podlahový topný rohoze,... atd. rozde lenıregulace soustav regulace centralnıho zdroje individualnıregulace otopny ch te les

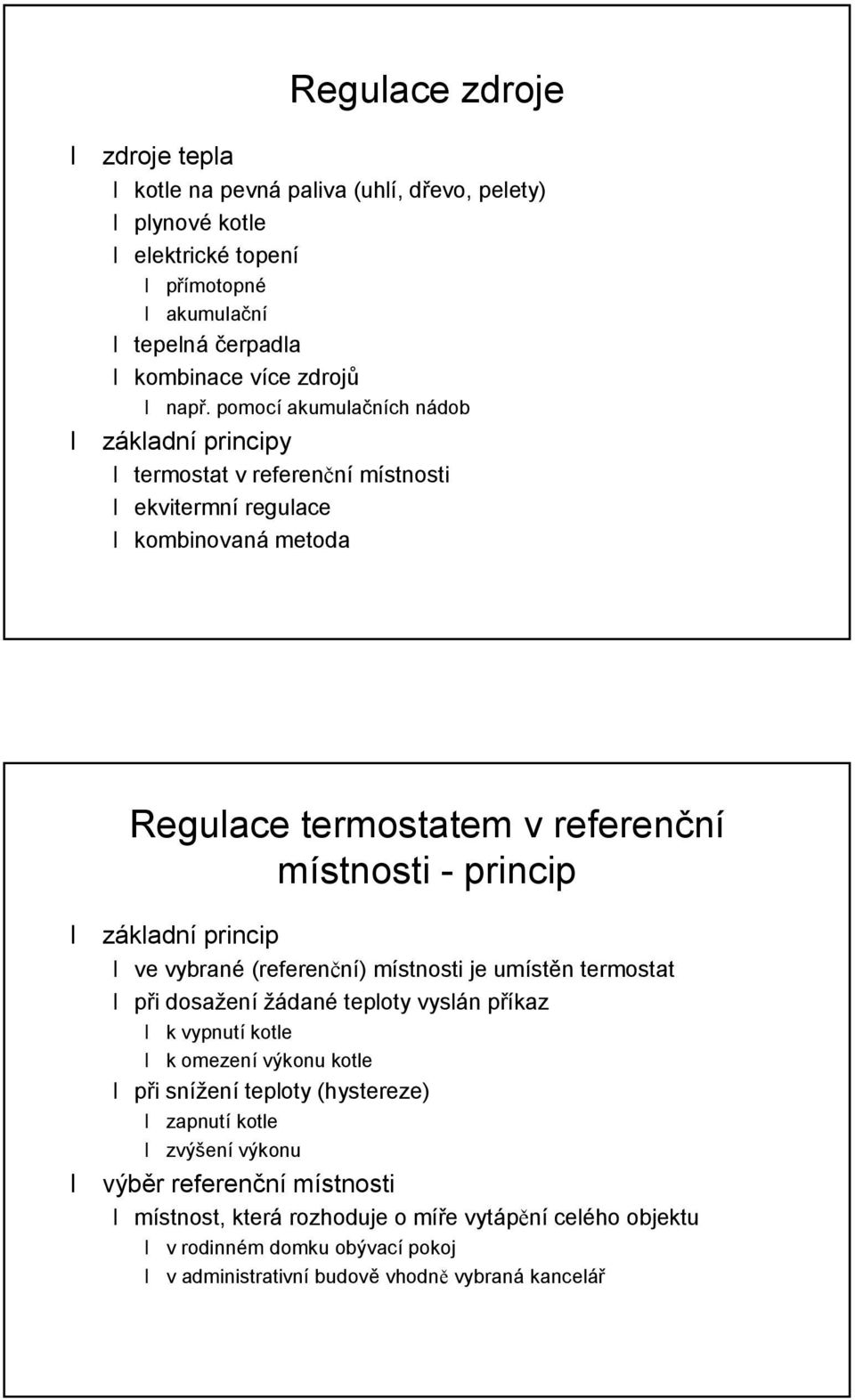

2 Regulace zdroje zdroje tepla kotle na pevna paliva (uhlı, drevo, pelety) plynový kotle elektrický topenı prımotopný akumulacnı tepelna cerpadla kombinace vıce zdroj napr. pomocıakumulacnıch nadob zakladnıprincipy termostat v referenc nımıstnosti ekvitermnıregulace kombinovana metoda Regulace termostatem v referencnı mıstnosti - princip zakladnıprincip ve vybraný (referencnı) mıstnosti je umıste n termostat pri dosaz enız adaný teploty vyslan prıkaz k vypnutıkotle k omezenıvy konu kotle pri snız enıteploty (hystereze) zapnutıkotle zvysenıvy konu vy be r referencnımıstnosti mıstnost, ktera rozhoduje o mıre vytape nıcelý ho objektu v rodinný m domku oby vacıpokoj v administrativnıbudove vhodne vybrana kancelar

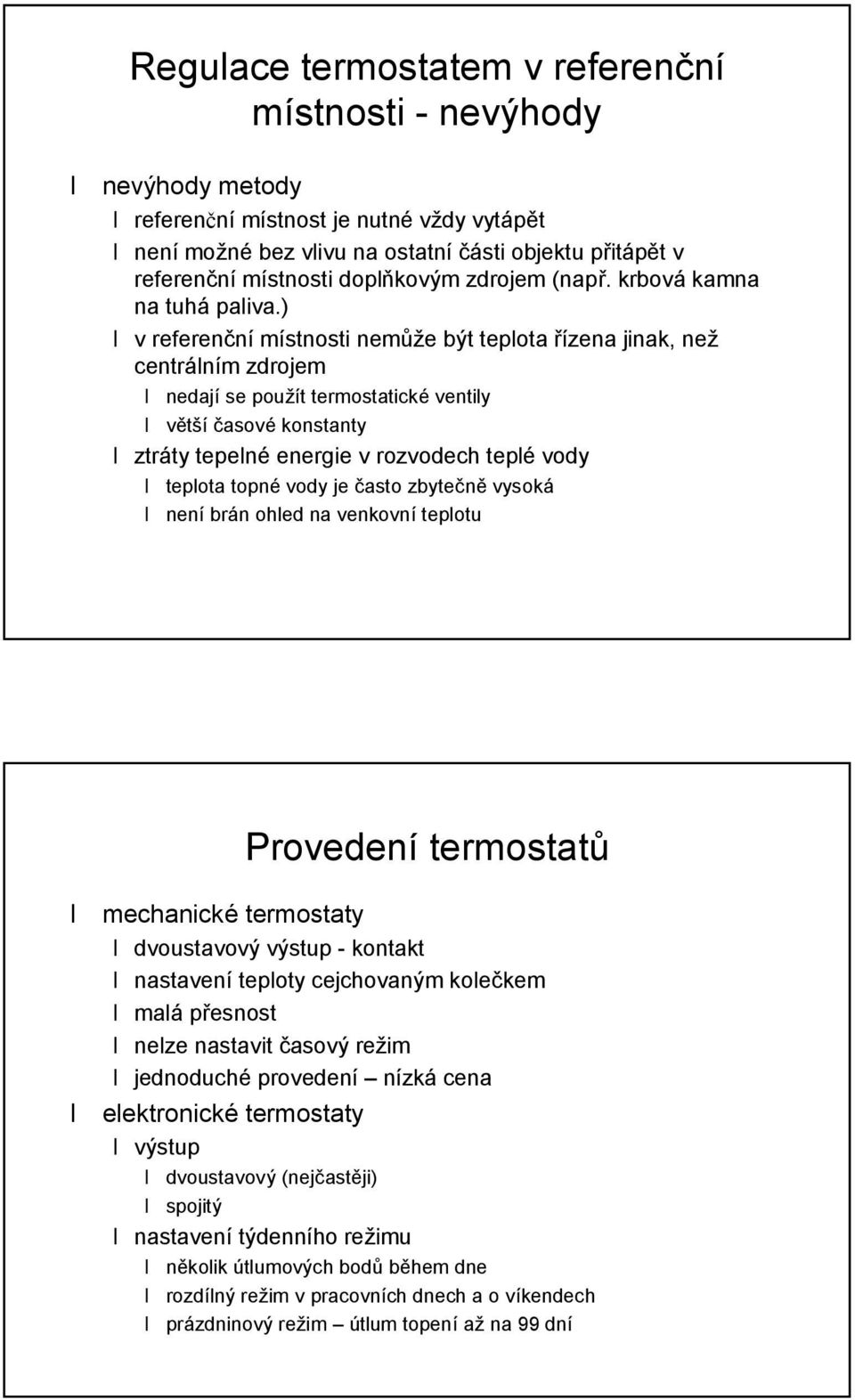

3 Regulace termostatem v referencnı mıstnosti - nevy hody nevy hody metody referencnımıstnost je nutný vz dy vytape t nenımoz ný bez vlivu na ostatnıcasti objektu pritape t v referencnımıstnosti doplnkovy m zdrojem (napr. krbova kamna na tuha paliva.) v referencnımıstnosti nem z e by t teplota rızena jinak, nez centralnım zdrojem nedajıse pouzıt termostatický ventily ve tsıcasový konstanty ztraty tepelný energie v rozvodech teplý vody teplota topný vody je casto zbytecne vysoka nenıbran ohled na venkovnıteplotu Provedenıtermostat mechanický termostaty dvoustavovy vy stup - kontakt nastavenıteploty cejchovany m koleckem mala presnost nelze nastavit casovy rez im jednoduchý provedenı nızka cena elektronický termostaty vy stup dvoustavovy (nejcaste ji) spojity nastavenıty dennıho rez imu ne kolik u tlumovy ch bod be hem dne rozdılny rez im v pracovnıch dnech a o vıkendech prazdninovy rez im u tlum topenıaz na 99 dnı

4 Ekvitermnıregulace zakladnıprincip prizp sobenıokamz itý ho vy konu otopný soustavy aktualnı venkovnıteplote prostrednictvım regulace teploty otopný ho mý dia zavislost teploty nabe hový vody a venkovnıteploty je zadana tzv. ekvitermnıkrivkou poz adovaný teploty vody je dosaz eno sme sovanım vody z kotle se zpatecnıvodou pomocıspecialnıarmatury ekvitermnıregulator podle zadaný ekvitermnıkrivky vypocıtava potrebnou teplotu vody a pomocıelektricky ch pohon zasahuje do sme sovacıarmatury mensıztraty vyssıu cinnost moz nost kombinace s pokojovy m termostatem Ekvitermnıregulace jednoho okruhu externıcidlo ekvitermnıregulator internıcidlo kotel soustava radiator sme sovac

5 Regulace zdroje - shrnutı vy hody jednoduchy zp sob regulace technicka podpora vy robc kotl relativne nızka cena nevy hody nelze resit rızenou distribuci tepla do jednotlivy ch castıobjektu referencnımıstnost musıme vytape t vzdy, kdyz chci mıt teplo v který koliv dalsımıstnosti, i kdyz ji v tomto case nikdo vyuz ıvat nebude oslune nımıstnostı bude-li svıtit slunce do referenc nımıstnosti, termostat drıve vypne a ostatnı(i neoslune ný ) mıstnosti budou chladne jsı, nez je obvyklý budou-li oslune ny pouze ne který jiný mıstnosti (nikoliv referencnı), otopna soustava to nijak nezaznamena a tyto mıstnosti budou pretape ny Systý m je neefektivnıa neekonomicky Regulace zdroje vypınanıkotl kotel m z e by t zcela vypnut: pri kaz dodennım zarazenıteplotnıch u tlum pri vytape nıv prechodný m obdobı(zarı-listopad, brezen-duben) zapnutıtopenırano a vecer k vyhratımıstnostıbe hem dne stacıslunecnısvit relativne nızka cena vypınanısniz uje z ivotnost ne ktery ch kotl jedna se predevsım o kotle ocelový pri zatopu studený ho kotle (a navıc pri soube zne spuste ný m cerpadle) dochazık orosenıocelový ho vy me nıku koroze resenı rozbe h cerpadla az pri dosaz enıurcitý teploty nabe hový vody zarazenınadrz e pro akumulaci ohratý vody ve tsina vy robc vsak vyz aduje trvalý dodrz enıurcitý minimalnıteploty vy me nıku (cca C) vyzarenıtepla do okolı, ztraty komınem

6 Regulace topny ch te les zakladnıprincipy rucnı termostatický hlavice elektronicka regulace dvoustavova (termopohony) elektronicka regulace plynula (servopohony) Regulace topny ch te les - u vod ucinnost vytape nıs regulacızdroje jiz nelze zvysovat dnesnıtrend nesoucasný vytape nıjednotlivy ch mıstnostı vytape t jednotlivý mıstnosti na takový teploty, který jsou v daný m case poz adovaný a potrebný prechod od regulace zdroje k regulaci vy konu otopny ch te les nejde jiz o regulaci teploty otopný vody, ale o regulaci otopný vody vliv na hydrauliku otopný soustavy zabezpecenırovnome rný ho zaplavovanıjednotlivy ch ve tvıotopný soustavy dodrz enıurcitý ho rozmezıdiferencnıho tlaku vyvozovaný ho obe hovy m cerpadlem)

7 Termostatický hlavice prımocinný proporcionalnıregulatory malý pasmo proporcionality obvykle 2K (tedy napr. pri 20 C bude ventil otevren, pri 22 C uzavren) z adna pomocna energie princip - tepelna roztaznost pracovnılatky (vosk, specialnı kapalina) pri ohratıse latka roztahuje v pruz ný nadobce (vlnovci) tlacına kuz elku ventilu uzavırajıcıho pr tok otopný ho mý dia radiatorem poz adovana teplota se nastavuje rucne prostrednictvım otocný casti hlavice hydraulický vyvaz enıotopný soustavy zabezpecenıstejný tlakovou ztraty kaz dý ho otopný ho te lesa stabilnıpr tok jednotlivy mi castmi otopný soustavy ve vsech situacıch peclivý projektovanıa montaz Vlastnosti termostaticky ch hlavic relativne dlouha reakcnıdoba vzajemný ovlivnovanıostatnıch hydraulicky ch okruh zme na pr toku jednım ventilem ovlivnuje zme nu pr toku jiny mi ventily dokonalý vyvaz enıje prakticky vyloucený pouz itıspecialnıch radiatorovy ch ventil s integrovany m regulatorem diferencnıho tlaku - drahý nebezpecızatuhnutıventilu p sobenım vodnıho kamene zpravidla po skoncenıletnıho obdobı absence casový ho (programový ho) rızenı resenı elektronický hlavice vyssıcena ty dennırez im uzavrenıventilu be hem ve tranı obcasný procvicenıó ventilu mimo topnou sezonu..

8 Kombinovaný regulace zonova regulace topenarský rozde lenısoustavy na ve tve a jejich dılcıregulace podle referencnıch mıstnostı kombinace rızenıpokojovy m (prıp. ekvitermnım) regulatorem s termostaticky mi ventily velmi casty zp sob rızenırodinny ch domk spatny vliv na hydraulický vyvaz enısoustavy systý my pro individualnıregulaci vytape nıv jednotlivy ch mıstnostech (IRC - individual room control) samostatna kapitola
