Trimble SPS985 GNSS Rover. Specifikace

Transkript

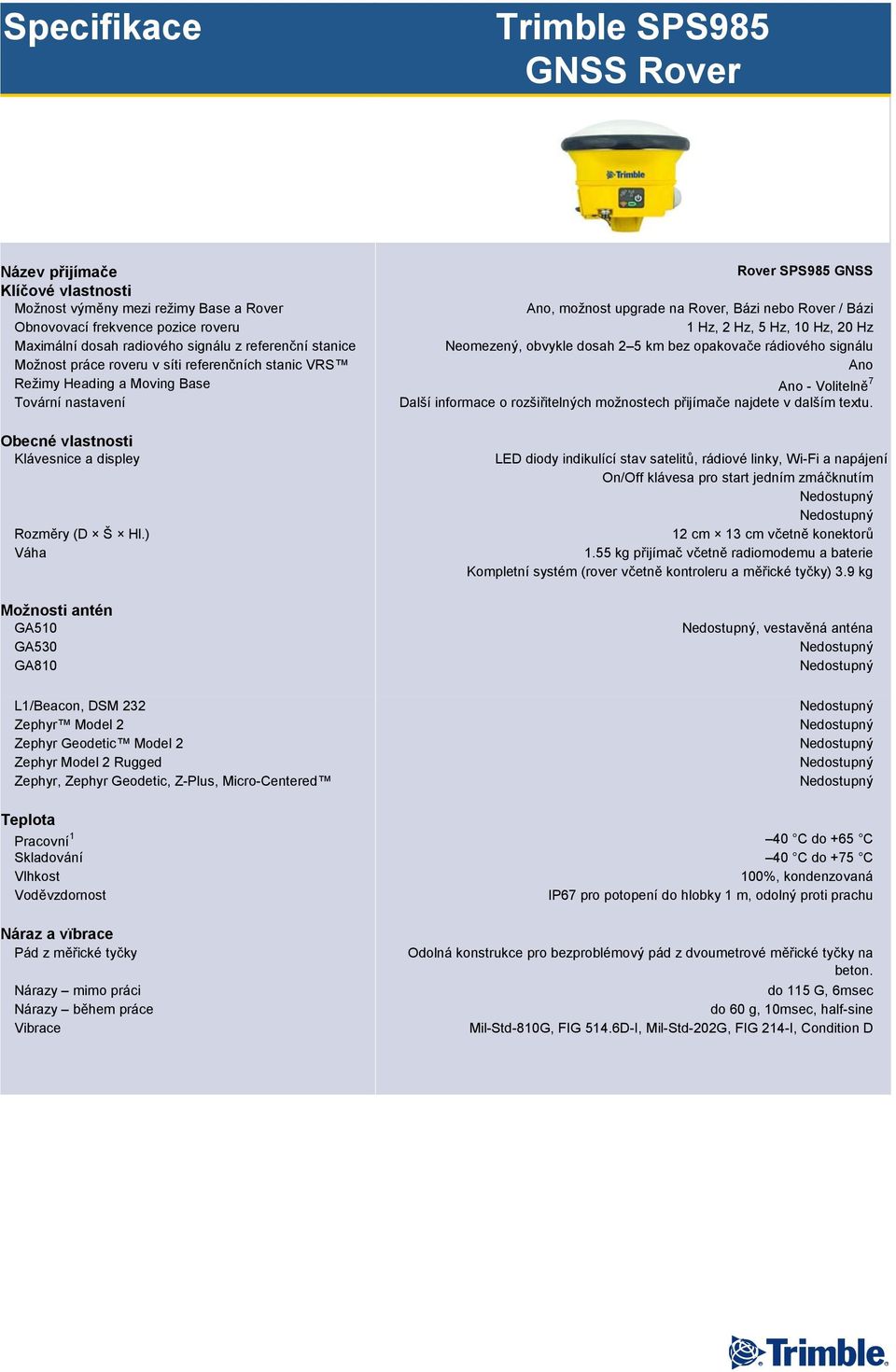

1 Název přijímače Klíčové vlastnosti Možnost výměny mezi režimy Base a Rover Obnovovací frekvence pozice roveru Maximální dosah radiového signálu z referenční stanice Možnost práce roveru v síti referenčních stanic VRS Režimy Heading a Moving Base Tovární nastavení Rover SPS985 GNSS Ano, možnost upgrade na Rover, Bázi nebo Rover / Bázi 1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 Hz Neomezený, obvykle dosah 2 5 km bez opakovače rádiového signálu Ano Ano - Volitelně 7 Další informace o rozšiřitelných možnostech přijímače najdete v dalším textu. Obecné vlastnosti Klávesnice a displey Rozměry (D Š Hl.) Váha LED diody indikulící stav satelitů, rádiové linky, Wi-Fi a napájení On/Off klávesa pro start jedním zmáčknutím 12 cm 13 cm včetně konektorů 1.55 kg přijímač včetně radiomodemu a baterie Kompletní systém (rover včetně kontroleru a měřické tyčky) 3.9 kg Možnosti antén GA510 GA530 GA810, vestavěná anténa L1/Beacon, DSM 232 Zephyr Model 2 Zephyr Geodetic Model 2 Zephyr Model 2 Rugged Zephyr, Zephyr Geodetic, Z-Plus, Micro-Centered Teplota Pracovní 1 Skladování Vlhkost Voděvzdornost 40 C do +65 C 40 C do +75 C 100%, kondenzovaná IP67 pro potopení do hlobky 1 m, odolný proti prachu Náraz a vïbrace Pád z měřické tyčky Nárazy mimo práci Nárazy během práce Vibrace Odolná konstrukce pro bezproblémový pád z dvoumetrové měřické tyčky na beton. do 115 G, 6msec do 60 g, 10msec, half-sine Mil-Std-810G, FIG 514.6D-I, Mil-Std-202G, FIG 214-I, Condition D

2 Parametry SBAS (WAAS/EGNOS/MSAS) Určení pozice 3 Přesnost Diferenční kódové měření GPS 2 OmniSTAR určení pozice VBS servis přesnost XP servis přesnost HP servis přesnost Lokační určení pozice RTK Real-Time Kinematic (RTK do 30 km) určení č pozice 2 Trimble VRS 9 Precizní Heading přesnost režimu Heading 2 m rozestup antén 10 m rozestup antén Čas inicializace Běžné RTK operace s referenční stanicí Spolehlivost inicializace 4 Napájení Interní Advanced Trimble Maxwell 6 Custom GNSS Chip Velmi přesný vícenásobný kolerátor pro GNSS pseudo-range měření Nefiltrované, nevyhlazené pseudovzdálenosti pro nízký šum, nízkou chybu z multipath, pro rychlou korelaci a dynamickou odezvu Měření GNSS nosné vlny s velmi nízkým šumem a s přesností < 1 mm v pásmu 1 Hz Osvědčená Trimble technologie sledování družic s nízkou elevací Trimble EVEREST L-Band: OmniSTAR VBS, HP, XP, G2 podle tarifu GPS L1 C/A, L2C, L2E (metoda Trimble pro sledování nekódovaného L2P) možnost upgrade na signál L kanálů Možnost upgrade na GLONASS L1/L2C/A, L1/L2P Full Cycle Carrier Možnost upgrade na Galileo: L1 CBOC, E5A, E5B & E5AltBOC 8 Možnost upgrade na Compass: B1, B2, B3 4-kanálový SBAS L1 C/A, L5 (WAAS/EGNOS/MSAS) QZSS: L1 C/A, L1C, L1 SAIF, L2C, L5 Lepší než 5 m 3DRMS 0.25 m + 1 ppm RMS 0.50 m + 1 ppm RMS Horizontální <1 m Horizontální 0.2 m, Vertikální 0.3 m Horizontální 0.1 m, Vertikální 0.15 m Lokační RTK (10/10) nebo (10/2) 10 cm + 1 ppm RMS Lokační RTK (10/10) 10 cm + 1 ppm RMS Lokační RTK (10/2) 2 cm + 1 ppm RMS 8 mm + 1 ppm RMS 15 mm + 1 ppm RMS 8 mm ppm RMS 15 mm ppm RMS V kombinaci s druhou SPS RMS 0.05 RMS Jedna/Více bází obvykle méně než 8 sekund >99.9% Nabíjecí, vyměnitelná 7.4 V, 2.6 Ah Lithium-ion baterie v interním bateriovém slotu Interní baterie funguje jako záložní zdroj v případě ztráty externího napájení Interní baterie se nabíjí z externího zdroje Integrované obvody nabíjení

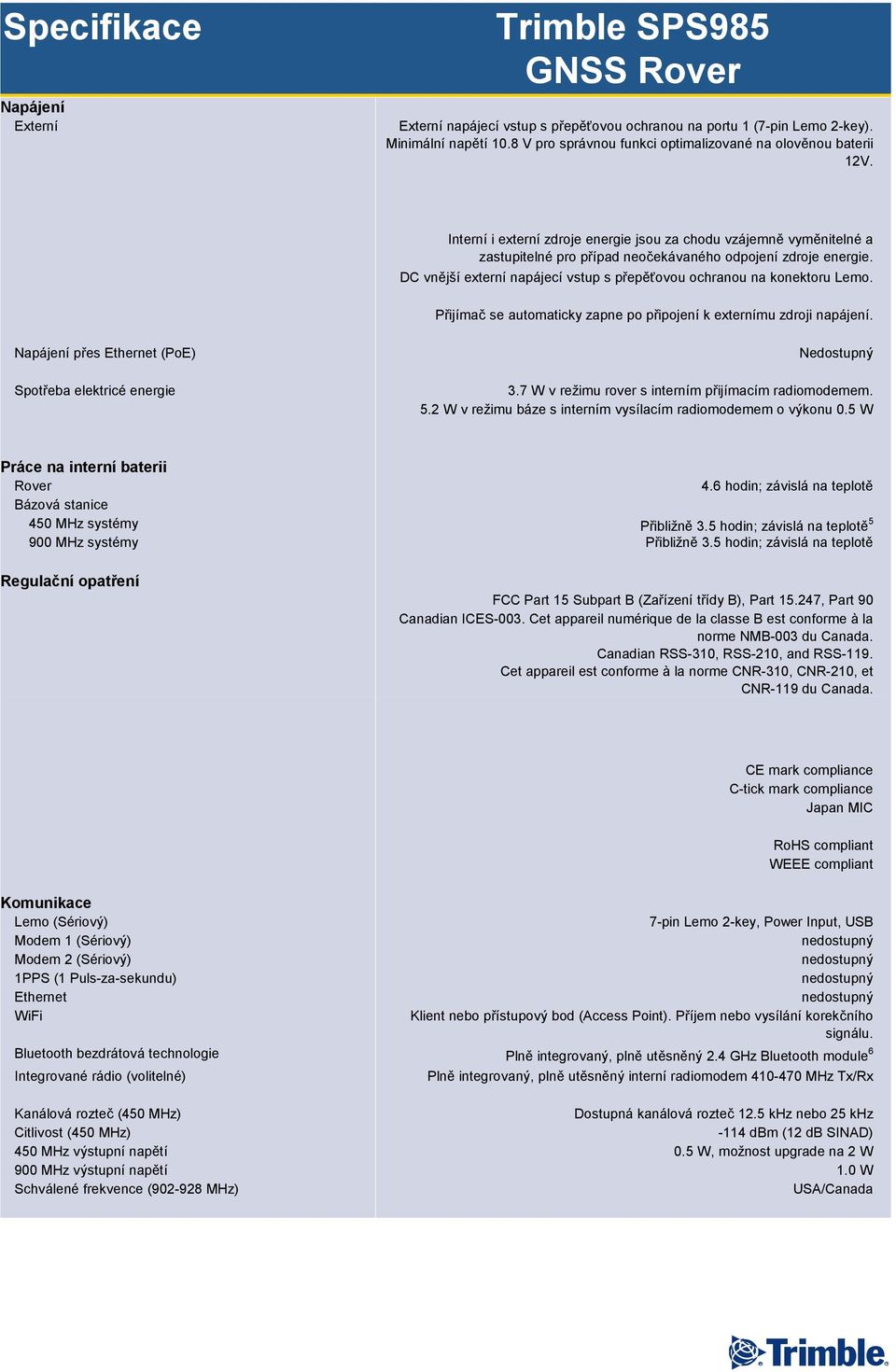

3 Napájení Externí Externí napájecí vstup s přepěťovou ochranou na portu 1 (7-pin Lemo 2-key). Minimální napětí 10.8 V pro správnou funkci optimalizované na olověnou baterii 12V. Interní i externí zdroje energie jsou za chodu vzájemně vyměnitelné a zastupitelné pro případ neočekávaného odpojení zdroje energie. DC vnější externí napájecí vstup s přepěťovou ochranou na konektoru Lemo. Přijímač se automaticky zapne po připojení k externímu zdroji napájení. Napájení přes Ethernet (PoE) Spotřeba elektricé energie 3.7 W v režimu rover s interním přijímacím radiomodemem. 5.2 W v režimu báze s interním vysílacím radiomodemem o výkonu 0.5 W Práce na interní baterii Rover Bázová stanice 450 MHz systémy 900 MHz systémy 4.6 hodin; závislá na teplotě Přibližně 3.5 hodin; závislá na teplotě 5 Přibližně 3.5 hodin; závislá na teplotě Regulační opatření FCC Part 15 Subpart B (Zařízení třídy B), Part , Part 90 Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Canadian RSS-310, RSS-210, and RSS-119. Cet appareil est conforme à la norme CNR-310, CNR-210, et CNR-119 du Canada. CE mark compliance C-tick mark compliance Japan MIC RoHS compliant WEEE compliant Komunikace Lemo (Sériový) Modem 1 (Sériový) Modem 2 (Sériový) 1PPS (1 Puls-za-sekundu) Ethernet WiFi Bluetooth bezdrátová technologie Integrované rádio (volitelné) Kanálová rozteč (450 MHz) Citlivost (450 MHz) 450 MHz výstupní napětí 900 MHz výstupní napětí Schválené frekvence ( MHz) 7-pin Lemo 2-key, Power Input, USB Klient nebo přístupový bod (Access Point). Příjem nebo vysílání korekčního signálu. Plně integrovaný, plně utěsněný 2.4 GHz Bluetooth module 6 Plně integrovaný, plně utěsněný interní radiomodem MHz Tx/Rx Dostupná kanálová rozteč 12.5 khz nebo 25 khz -114 dbm (12 db SINAD) 0.5 W, možnost upgrade na 2 W 1.0 W USA/Canada

4 Podpora externího GSM/GPRS, celulárního telefonu Podpora přímého vytáčení a přenosů korekčních dat po internetu pomocí systému IBSS a software SC900 Celulární telefon nebo GSM/GPRS modem uvnitř kontroleru Interní MSK Beacon přijímač Frekvence načítání pozice přijímače Vstup korekčních dat Výstup korekčních dat Datové výstupy Možnost upgrade přijímače Poznámky 1 Hz, 2 Hz, 5 Hz, 10 Hz a 20 Hz CMR, CMR+, CMRx, RTCM 2.x, RTCM 3 (vyžadován upgrade roveru) CMR, CMR+, CMRx, RTCM 2.x, RTCM 3 (vyžadován upgrade bázové stanice) NMEA, GSOF Location RTK (10/2), (10/10) nebo (30/30) Přesný RTK Rover, Báze nebo Rover / Báze L5, GLONASS, GALILEO, Compass GNSS 10 1 GB interní místo pro logování dat. Režimy Moving Base a Heading 2 Watt upgrade pro 450 MHz rádio 1 Přijímač bude normálně pracovat v tomto teplotním rozsahu. Interní baterie budou pracovat v teplotním rozsahu 20 C do +48 C. 2 Přesnost a spolehlivost systému můžou ovlivnit různé anomálie, jako je chyba z vícenásobného odrazu, překážky viditelnosti oblohy, momentální geometricky nevhodné rozmístění satelitů a atmosférické korekce. Vždy se držte ověřených měřických postupů. 3 Záleží na výkonu systému SBAS. 4 Může být ovlivněno atmosférickými podmínkami, vícenásobnou cestou signálu a geometrickým rozestavením satelitů. Spolehlivost inicializace je nepřetržitě sledována a monitorována k udržení nejvyšší kvality měření. 5 V případě, že byl váš přijímač byl nastaven na rádiový výkon 2.0 W, výdrž baterie s zkrátí úměrně oprotiti standardnímu výkonu 0.5 W. 6 Povolení použití protokolu Bluetooth jsou v každém státě jiné. Pro více informací kontaktujete nejbližšího dealera Trimble. 7 Pokud je přijímač v kombinaci s SPS985 nebo s ostatními použitelnými SPS přijímači. 8 Galileo obchodní autorizace Vyvinut s licencemi Evropské Unie a European Space Agency.

5 9 Síťové RTK PPM hodnoty jsou vztaženy k nebližší fyzicky existující referenční stanici. 10 Tento Trimble SPS přijímač je schopen přijímat existující a plánované GNSS satelitní signály, včetně GPS, GLONASS, GALILEO, Compass a QZZ a existující a plánované rozšíření těchto systému. Specifikace se mohou změnit bez předchozího upozornění. 2010, Trimble Navigation Limited. Všechna práva vyhrazeny. Trimble, Zeměkoule & Logo trojúhelníku jsou ochranné známky Trimble Navigation Limited, registrované ve Spojených Státech a dalších zemích. CMR, CMR+, CMRx, EVEREST, Maxwell, VRS, Zephyr a Zephyr Geodetic jsou ochranné známky Trimble Navigation Limited. Bluetooth textová značka a loga jsou vlastněny společností Bluetooth SIG, Inc. a použití firmou Trimble Navigation Limited je licencováno. Všechny ostatní značky jsou majetkem jejich příslušných majitelů. Trimble Heavy Civil Construction Business Area 5475 Kellenburger Road Dayton, Ohio USA (Toll Free) Phone Fax Váš autorizovaný dealer Trimble: SITECH CZ Všechromy Strančice info@sitech-czech.cz
