art NÁVOD K POUŽITÍ PAMĚŤOVÁ STANICE POLYX PART. U1090B - 10/07-01 PC

Transkript

1 PART. U1090B - 10/07-01 PC PAMĚŤOVÁ STANICE POLYX art NÁVOD K POUŽITÍ

2 1 OBSAH 1 ÚVOD 3.1 Varování a rady 3.2 Obsah balení 3 2 POPIS 4.1 Hlavní funkce 4.2 Přední pohled 5. Funkční tlačítka 6.4 Uživatelská tlačítka 7.5 Záznamník 7.6 Zadní pohled 8 3 INSTALACE 9.1 Rozměry 9.2 Doporučená montáž 9. Instalace na zeď pomocí kovové montážní desky 10 4 ZÁKLADNÍ INSTALAČNÍ SCHÉMATA 11.1 Zapojení IN-OUT 11.2 Volání po patrech 12. Zapojení pro více účastníků s bytovým rozhraním a video adaptérem ref Zapojení pro více účastníků s bytovým rozhraním a video uzlem ref KONFIGURACE 17.1 Rychlá konfigurace užitím konfigurátorů 17.2 Řízená konfigurace bez konfigurátorů Volba jazyka Konfigurace telefonu Volba režimu Režim komunikace Konfigurace funkcí video vstupního systému Režim domovní automatizace Konfigurace funkcí domovní automatizace Pokročilá konfigurace pomocí PC Připojení k PC 39

3 PAMĚŤOVÁ STANICE POLYX 2 OBSAH 6 PROGRAMOVÁNÍ 40.1 Úpravy Hlasitost Monitor 42.2 Nastavení Profesionální studio Hands-free Stav dvěří Alarm MSG Zvonky Datum/čas 46. Informace 47.4 Záznamník Uvítání - welcome Mazání zpráv Změna režimu Pokročilé 52.5 Konfigurace Možnosti Režim parametrů Konfigurace telefonu Reset 57 7 KOMBINOVÁNÍ SYSTÉMU Kombinace 2-vodičový vstupní systém a zvukový rozvod Kombinace 2-vodičový vstupní systém a domovní automatizace Kombinace 2-vodičový vstupní systém a termoregulace Kombinace 2-vodičový vstupní systém a bezpečnostní systém (alarm) Kombinace 2-vodičový vstupní systém s několika systémy 60 8 DODATEK 61.1 Technická data 61 9 OSTRAŇOVÁNÍ PORUCH 62.1 Režim PUSH TO TALK 63

4 3 1 ÚVOD 1.1 Varování a rady Před instalací stanice si prosím pozorně přečtěte tento návod. V případě nedbalosti, nesprávného používání či manipulace neoprávněnými osobami automaticky zaniká záruka. Při instalaci video stanice Polyx musí být dodržovány následující pravidla: - instalovat lze pouze ve vnitřních prostorách - nesmí být vystavena vodě nebo vlhkosti - instalovat lze pouze s prvky 2-vodičových vstupních systémů Bticino 1.2 Obsah balení Balení obsahuje: Paměťová stanice Polyx ref Kovová montážní deska pro uchycení na zeď Instalační návod Uživatelský návod CD

5 PAMĚŤOVÁ STANICE POLYX 4 2 POPIS 2.1 Hlavní funkce Paměťová stanice Polyx je další z řady domácích telefonů, které lze také využít pro správu domovního systému. Kromě standardních funkcí 2-vodičového vstupního systému, lze stanici taktéž kombinovat se systémem domovní automatizace My Home. Za pomocí stanice lze řídit celý váš dům - od zobrazení alarmu, zvukových rozvodů až po termoregulaci v jednotlivých pokojích. Stanice má 5,6 LCD obrazovkou, audio stereo reproduktory, OSD (on screen display) menu, tlačítka pro ovládání menu a funkční tlačítka. Kombinace s My Home Scénáře: může vykonávat scénáře, které jsou uloženy ve scénářovém modulu ref. F420 Alarm: signalizuje poslední poplachové události, které se vyskytli Zvukový rozvod: může řídit zvukový rozvod s prvky Bticino Termoregulace: lze nastavit a zobrazit teplotu pro různé zóny domu i zobrazit stav řídící jednotky

6 5 2 POPIS 2.2 Přední pohled Mikrofon 2 Barevný LCD displej: zobrazuje menu, kde se řídí a nastavují různé operace, lze také zobrazit snímky pořízené na vstupním panelu případně kamerách 3 Uživatelská tlačítka; užití uvnitř menu, pro potvrzení/zrušení nastavené operace 4 LED pro signalizaci ukončení hovoru 5 Aktivační tlačítko; aktivace/deaktivace spojení 6 LED pro ssignalizaci spojení 7 Záznamník 8 LED pro signalizaci dveřního zámku 9 Tlačítko dveřního zámku; 10 Funkční tlačítka 11 Reproduktor

7 PAMĚŤOVÁ STANICE POLYX 6 2 POPIS 2.3 F unkční tlačítka Potichu - mute Vypíná/zapíná mikrofon v průběhu zvukového spojení Aktivace vstupního panelu/cyklicky Aktivuje hlavní vstupní panel, následně lze cyklicky rolovat v ostatních panelech/kamerách Osvětlení schodiště Aktivuje relé pro osvětlení schodiště Zrušení hovoru Vypne/zapne zvonění Pokud je zvonění vypnuté, rozsvítí se červená LED Tlačítko dveřního zámku přo spojení hovoru se vstupním panelem se aktivuje zámek přímo na tomto panelu.v normálním stavu i u sdružených panelů. Při aktivaci svítí červená LED Aktivační tlačítko Pro aktivaci/deaktivaci spojení (hovoru). Jste-li volán, bliká zelená LED. Během hovoru svítí trvale. Dále aktivuje funkci Paging (pokud je vypnutá)

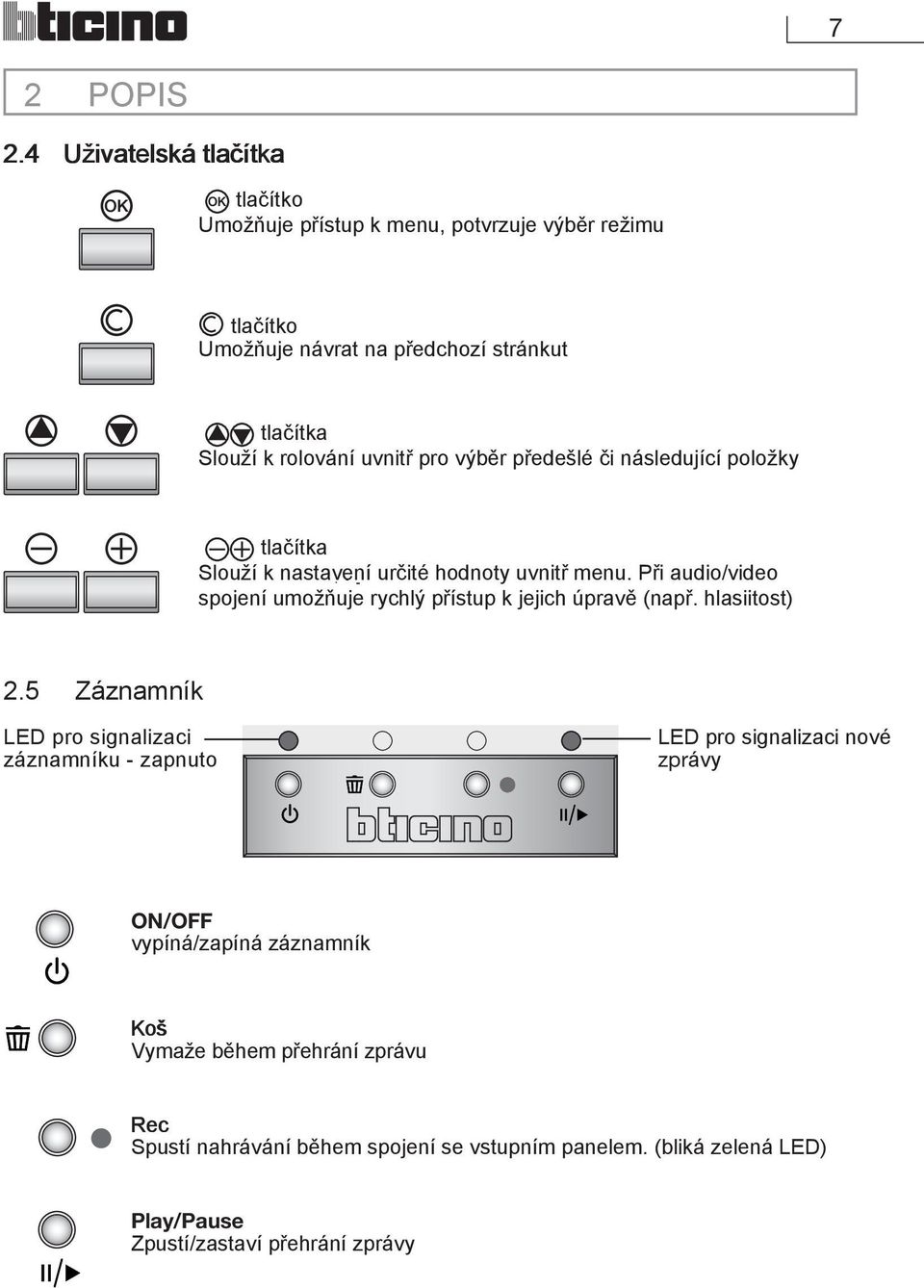

8 3 2 POPIS 2.4 Uživatelská tlačítka tlačítko Umožňuje přístup k menu, potvrzuje výběr režimu tlačítko Umožňuje návrat na předchozí stránkut screen switches the display OFF tlačítka Slouží k rolování uvnitř pro výběr předešlé či následující položky tlačítka Slouží k nastavení určité hodnoty uvnitř menu. Při audio/video spojení umožňuje rychlý přístup k jejich úpravě (např. hlasiitost).5 Záznamník LED pro signalizaci záznamníku - zapnuto LED pro signalizaci nové zpr ávy ON/OFF vypíná/zapíná záznamník Koš Vymaže během přehrání zprávu Rec Spustí nahrávání během spojení se vstupním panelem. (bliká zelená LED) nnection (Green flashing connection LED) to the entrance panel Play/Pause Zpustí/zastaví přehrání zprávy

9 PAMĚŤOVÁ STANICE POLYX 8 2 POPIS 2.6 Zadní pohled N P M BUS svorky pro připojení sběrnice 2 Blok pro konfiguraci 3 Přepínač ON/OFF 4 Konektor pro připojení k PC před kabel - interface ref Mini-USB konektor pro propojení s PC 6 Svorky určené k připojení přídavného zdroje

10 9 3 ISTALACE 3.1 Rozměry 43.4 mm 257 mm 200 mm 39 mm 3.2 Doporučená montáž Paměťovou stanici Polyx instalujte ve výšce cm. Obrázek znázorňuje optimální montáž pro sledování pod úhlem 80. sledování pod úhlem cm OK Poznámka: Pro umožnění užívání video stanice zdravotně postiženým osobám instalujte stanici ve výšce cm. výšce cm.

11 PAMĚŤOVÁ STANICE POLYX 10 INSTALACE 3.3 Instalace na zeď pomocí kovové montážná desky Pro uchycení montážní desky použijte vruty a šrouby správné velikosti. Neupevňujte montážní desku přímo do krabice pro zapuštěnou montáž. Po provedení všech připojení upevněte paměťovou stanici Polyx k montážní desce. Buďte opatrní při uspořádání vodičů tak, aby nedošlo k jejich poškození. A A Chcete-li odejmout paměťovou stanici Polyx z montážní desky, vsuňte šroubovák do bodu A a následně stanici tlakem nadzvedněte směrem nahoru (viz obrázek).

12 11 ZÁKLADNÍ INSTALAČNÍ SCHÉMATA 4.1 Zapo jení in-out Lze instalovat pouze jednu paměťovou stanici Polyx na jeden byt. BUS BYT 2 * ON OFF MASTER ** * ON OFF SLAVE BUS BYT 1 * ON OFF BUS 2 1 BUS *Přepněte do pozice ON pouze poslední telefon v řadě. **Nastavte telefon na MASTER nebo SLAVE.

13 PAMĚŤOVÁ STANICE POLYX 12 4 ZÁKLADNÍ INSTALAČNÍ SCHÉMATA 4.2 Volání po patrech Lze instalovat pouze jednu paměťovou stanici Polyx na jeden byt. BUS * MASTER ** SLAVE ON OFF ON OFF * BYT BUS * ON OFF BYT BUS L4651/2 BUS *Přepněte do pozice ON pouze poslední telefon v řadě **Nastavte telefony na MASTER nebo SLAVE.

14 ON OFF 13 4 ZÁKLADNÍ INSTALAČNÍ SCHÉMATA 4.3 Zapojení pro více účastníků s bytovým rozhraním a video adaptérem ref * 5 Lze instalovat pouze jednu paměťovou stanici Polyx na jeden byt. ON OFF Přídavné telefony nesmí být instalovány na stejné sběrnici z BUS PI (video adaptéru ) do paměťové stanice Polyx. Záznamník je nutno nakonfigurovat N= * 4 ON OFF INT BUS TK BUS PI EXT ON BUS 2 1 PS * 3 230V a.c. ON OFF BUS N 1 M * 1 * 2 ON OFF ON OFF *Přepněte do pozice ON pouze poslední telefon v řadě

15 ON OFF PAMĚŤOVÁ STANICE POLYX 14 4 ZÁKLADNÍ INSTALAČNÍ SCHÉMATA 4.4 Zapojení pro více účastníků s bytovým rozhraním a video uzlem ref. F441 Lze instalovat pouze jednu paměťovou stanici Polyx na jeden byt. * ON OFF 5 Přídavné telefony nesmá být instalovány na stejný výstup video uzlu (ref. F441) jako záznamník. Záznamník je nutno nakonfigurovat N= *Přepněte do pozice ON pouze poslední telefon v řadě * ON OFF INT F441 OUT1 OUT2 OUT3 OUT OUT EXT ON BUS 2 1 IN IN1 IN2 IN3 IN4 SCS * 3 230V a.c. ON OFF N 1 M BUS * 1 * 2 ON OFF ON OFF Poznámka: Funkce záznamníku není k dispozici: v integrovaných systémech 8/2 ve 2-vodičového systému se vstupními panely minisfera (ref , 4270, , )

16 15 5 KONFIGURACE Paměťovou stanici Polyx lze nakonfigurovat třemi různými způsoby:: Rychlá konfigurace užitím konfigurátorů Řízená konfigurace bez konfigurátorů (při prvním zapnutí nebo až po resetování stanice) Pokročilá konfigurace pomocí PC (užitím softwaru TIVIDEO) 5.1 Rychlá konfigurace užitím konfigurátorů Poznámka: Pokud je byt napojen na 2-vodičové bytové rozhraní ref , video stanice Polyx by měla být nakonfigurovaná pomocí řízené nebo pokročilé konfigurace. Rychlá konfigurace se doporučuje pro klasické sestavy audio/video vstupních systému, u kterých nejsou požadovány speciální funkce a je kladen důraz na rychlou instalaci. Pozor! Konfiguraci nelze editovat přímo v menu, pokud je přístroj nakonfigurován pomocí konfigurátorů. Blok pro konfiguraci obsahuje 4 pozice: N = (dvě pozice-desítky a jednotky) adresa přístroje video vstupního systému P = adresa vstupního panelu sdružené s přístrojem M = MÓD (přiřadí přístroji požadovanou funkci)

17 PAMĚŤOVÁ STANICE POLYX 16 5 KONFIGURACE Volba módu M Ikony na hlavní stránce menu slouží k nadefinování různých funkcí, které mohou být nastaveny pomocí konfigurátorů 0-6 vložených do pozice M. M= 0 > INTERCOMMUNICATING I INTERCOMMUNICATING II INTERCOMMUNICATING III INTERCOMMUNICATING IV INTERCOMMUNICATING V OTHER M= 1 > CAMERA I CAMERA II CAMERA III CAMERA IV CYCLE CAMERAS OTHER M= 2 > ACTIVATION I INTERCOMMUNICATING I INTERCOMMUNICATING II CAMERA I CAMERA II OTHER M= 3 > CAMERA I INTERCOMMUNICATING I INTERCOMMUNICATING II ACTIVATION I ACTIVATION II OTHER M= 4 > TELECAMERA I TELECAMERA II INTERCOMMUNICATING I ACTIVATION I ACTIVATION II OTHER M= 5 > ACTIVATION I ACTIVATION II ACTIVATION III CAMERA I INTERCOMMUNICATING I OTHER M= 6 > INTERCOMMUNICATING I INTERCOMMUNICATING II INTERCOMMUNICATING III ACTIVATION I CAMERA I OTHER Hlavní menu stránky nabízí vždy pět vybraných funkcí + OTHER (ostatní), které slouží k nastavení přístroje a jeho samotné konfiguraci.

18 17 5 KONFIGURACE INTERCOMMUNICATION( Interkom-vzájemná komunikace): komunikace s telefonem, který má stejnou adresu, jakou si zvolíte na ikoně této funkce. (např. INTERCOMMUNICATION IV = vzájemná komunikace s telefonem, který má adresu N = 4) CAMERA: přímá aktivace kamery, která má stejnou adresu, jakou si zvolíte na ikoně této funkce. (např. CAMERA II aktivuje kameru s adresou N = 2) ACTIVATION: tato funkce aktivuje ovládací prvek se stejnou adresou, jakou má příslušný vstupnípanel. (např. ACTIVATION III přímo aktivuje dveřní zámek napojený na vstupní panel (konfigurace P + 3) bez nutnosti hovoru nebo aktivace ovládacího prvku(relé) (konfigurace P + 3 a MOD = 5) či ovládacího prvku (konfigurace P + 3) CYCLE CAMERAS (Přepínání kamer): Umožňuje cyklicky přepínat všechny kamery v systému. Uskutečnění rychlé konfigurace Poté, co bude video stanice Polyx nakonfigurována, rozsvítí se červená LED, což označuje, že je konfigurace dokončená. Stiskněte libovolné tlačítko na video stanici se objeví menu pro volbu jazyku. LANGUAGE SELECT LANGUAGE: - ENGLISH + > CONFIRM Zvolte z nabídky požadovaný jazyk Potvrďte CONFIRM SUMMARY CONFIG. ADDRESS N : 01 ADDRESS P : 02 MODE M : 06 Na displeji se zobrazí shrnutí navolené konfigurace fsfsdfsdfs Stiskněte OK pro potvrzení konfigurace > CONFIGURATION END Displej a signalizační LED se vypne. Video stanice je nyní připravena pro normální chod.

19 PAMĚŤOVÁ STANICE POLYX 18 5 KONFIGURACE 5.2 Řízená konfigurace bez konfigurátorů Díky přímé konfiguraci lze nakonfigurovat přístroj bez užití klasických konfigurátorů. S ohledem na rychlou konfiguraci, tato nabízí možnost editace parametrů funkce (např. adresu pro funkci vzájemné komunikace lze navolit od 0 do 99) Pokud nejsou v přístroji vloženy žádné konfigurátory a video stanice Axolute je aktivovaná, bliká červená LED, která upozorňuje, že přístroj ještě nebyl nakonfigurován. Stiskněte libovolné tlačítko pro spuštění procesu řízené konfigurace. LANGUAGE SELECT > LANGUAGE: - ENGLISH + CONFIRM Jakmile bude řízená konfigurace bez konfigurátorů hotová, měly by se sestavit tabulky v uživatelské příručce.

20 19 5 KONFIGURACE Volba jazyka Lze nastavit jazyk, ve kterém se bude nadále zobrazovat menu. LANGUAGE SELECT > LANGUAGE: - ENGLISH + CONFIRM Zvolte z nabídky požadovaný jazyk Potvrďte - CONFIRM LANGUAGE SELECT LANGUAGE: - ENGLISH + > CONFIRM

21 PAMĚŤOVÁ STANICE POLYX 20 5 KONFIGURACE Konfigurace telefonu Lze nastavit adresu telefonu (např. N = 1) a adresu vstupního panelu (např. P = 1) H CONFIGURATION > ADDRESS N :01 ADDRESS P :00 CONFIRM Nastavte hodnotu N Zvolte adresu P Nastavte hodnotu P Potvrďte - CONFIRM H CONFIGURATION ADDRESS N :01 ADDRESS P :00 > CONFIRM

22 21 5 KONFIGURACE Volba režimu (módu) Nyní je zobrazena stránka s výběrem režimu. COMMUNICATION - komunikace Pro výběr režimu je na hlavní stránce zobrazeno 5 různých funkcí, které zvolíte prostřednictvím přímé volby nebo rolováním. hlavní stránka menu MODE SELECTION COMMUNICATION > Direct Selection List Selection HOUSE AUTOM. > ACTIVATION INTERCOMMUNICATING I INTERCOMMUNICATING II CAMERA I CAMERA II OTHER HOUSE AUTOMATION - domovní automatizace: lavní stránka bude pro výběr tohoto režimu zahrnovat možnost přístupu k funkcím domovní automatizace, stejně jako u communication menu (komunikační menu). hlavní stránka menu MODE SELECTION COMMUNICATION Direct Selection List Selection > HOUSE AUTOM. > COMMUNICATION SCENARIOS ALARMS SOUND SYSYTEM TEMPERAT. CONTROL OTHER Pokud zvolíte tento režim a provedete správnou konfiguraci, budete moci ovládat prvky systému domovní automatizace MY ome.

23 PAMĚŤOVÁ STANICE POLYX 22 5 KONFIGURACE Režim komunikace Nastavení funkce video vstupního systému lze provést dvěma různými způsoby: přímá volba - selection nebo rolováním list selection. Přímá volba MODE SELECTION COMMUNICATION > Direct Selection List Selection HOUSE AUTOM. Zvolte přímou volbu - direct selection > MODE M :00 CONFIRM Nastavte hodnotu M (mode) Potvrďte - CONFIRM MODE M :02 > CONFIRM

24 23 5 KONFIGURACE Režim komunikace Rolování MODE SELECTION COMMUNICATION Direct Selection > List Selection HOUSE AUTOM. volte rolovální - list selection > INTERCOMMUNICATING I INTERCOMMUNICATING II INTERCOMMUNICATING III INTERCOMMUNICATING IV INTERCOMMUNICATING V > OK Confirm,-/+ Cycle Rolujte, dokud se nezobrazí režim od 0 do 6 ACTIVATION INTERCOMMUNICATING I INTERCOMMUNICATING II CAMERA I CAMERA II > OK Confirm,-/+ Cycle Nyní lze v menu konfiguraovat jednotlivé funkce.

25 PAMĚŤOVÁ STANICE POLYX 24 5 KONFIGURACE Konfigurace funkcí video vstupního systému Poznámka: pokud sestava vstupního systému obsahuje bytové rozhraní ref , volte pouze vnitřní - internal <YES/NO>. Pokud již systém obsahuje vnitřní rozhraní, znamená to, že všechny přístroje jsou instalovány na straně bytu. Aktivace - activation > ACTIVATION I INTERCOMMUNICATING I INTERCOMMUNICATING II CAMERA I CAMERA II CONFIGURATION END Funkce aktivace - activation je již zvolena ACTIVATION > ADDRESS P :01 INTERNAL : <YES> CONFIRM Nastavte adresu vstupního panelu pro kontrolu ovládání Zvolte vntiřní - internal Zvolte YES/NO Potvrďte - CONFIRM ACTIVATION ADDRESS P :01 INTERNAL : <YES> > CONFIRM Opakujte postup pro konfiguraci všech aktivací v menu.

26 25 5 KONFIGURACE Konfigurace funkcí video vstupního systému Interkom - intercommunicating ACTIVATION I > INTERCOMMUNICATING I INTERCOMMUNICATING II CAMERA I CAMERA II CONFIGURATION END Zvolte interkom - INTERCOM- MUNICATING I INTERCOMMUNICATING I > ADDRESS P :02 INTERNAL : <YES> CONFIRM Zvolte adresu telefonu pro vzájemnou komunikaci Zvolte vnitřní - INTERNAL Zvolte YES/NO Potvrďte - CONFIRM INTERCOMMUNICATING I > ADDRESS P :02 INTERNAL : <YES> CONFIRM Opakujt postup pro konfiguraci všech interkomů.

27 PAMĚŤOVÁ STANICE POLYX 26 5 KONFIGURACE Konfigurace funkcí video vstupního systému Kamera ACTIVATION I INTERCOMMUNICATING I STAIRCASE LICHTS > CAMERA I CAMERA II CONFIGURATION END Zvolte kamera I CAMERA I > ADDRESS P :03 INTERNAL : <YES> CONFIRM Zvolte adresu kamery, kterou chcete kontrolovat Zvolte vnitřní - INTERNAL Zvolte YES/NO Potvrďte - CONFIRM CAMERA I ADDRESS P :03 INTERNAL : <YES> > CONFIRM Opakujte postup pro konfiguraci všech kamer v menu.

28 27 5 KONFIGURACE Konfigurace funkcí video vstupního systému Rolovaní mezi kamerami CAMERA I CAMERA II CAMERA III > CYCLE CAMERAS STAIRCASE LICHTS CONFIGURATION END Zvolte rolování mezi kamerami - CYCLE CAMERAS CYCLE CAMERAS > ADDRESS P :05 INTERNAL : <YES> CONFIRM Zvolte adresu první kamery Zvolte vnitřní - INTERNAL Zvolte YES/NO Potvrďte - CONFIRM CYCLE CAMERAS ADDRESS P :05 INTERNAL : <YES> > CONFIRM

29 PAMĚŤOVÁ STANICE POLYX 28 5 KONFIGURACE Konfigurace funkcí video vstupního systému Poté, co si nastavíte požadované funkce, postupujte následovně: ACTIVATION I INTERCOMMUNICATING I INTERCOMMUNICATING II CAMERA I CAMERA II > CONFIGURATION END Zvolte ukončení konfigurace - CONFIGURATION END Tímto krokem potvrdíte konfiguraci a stanice bude připravena k použití. Konfiguraci za použití přímé konfigurace bez použití konfigurátorů lze editovat kdykoliv pomocí ostatního menu - OTHER MENU. Pro upravení parametrů, které byly nastaveny >OTHER > CONFIGURATION > PARAMETR MODE Pro upravení konfigurace video stanice Polyx (adresy N a P) >OTHER > CONFIGURATION > HANDSET CONFIGURATION Pro uložení nové konfigurace je nutné stanici resetovat. >OTHER > CONFIGURATION >RESET

30 29 5 KONFIGURACE Režim domovní automatizace Komunikace MODE SELECTION COMMUNICATION Direct Selection List Selection > HOUSE AUTOM. Zvolte domovní automatizace - house automation > COMMUNICATION SCENARIOS ALARMS SOUND SYSTEM TEMPERAT. CONTROL CONFIGURATION END Režim komunikace je nyní zvolen > INTERCOMMUNICATING I INTERCOMMUNICATING II INTERCOMMUNICATING III INTERCOMMUNICATING IV INTERCOMMUNICATING V > OK Confirm,-/+ Cycle Rolujte pro zobrazení možnosti volby Konfigurace funkcí vstupního systému jsou popsány v sekci 5.2.5

31 PAMĚŤOVÁ STANICE POLYX 30 5 KONFIGURACE Konfigurace funkcí domovní automatizace Scénáře COMMUNICATION > SCENARIOS ALARMS SOUND SYSTEM TEMPERAT. CONTROL CONFIGURATION END Zvolte scénář > SCENARIO I SCENARIO II SCENARIO III SCENARIO IV SCENARIO V CONFIGURATION END Zvolte scénář, který chcete konfigurovat SCENARIO I > SCEN. M.(RLP) :01 SCEN. No. :01 CONFIRM Nastavte adresu scénářového modulu Zvolte číslo scénáře Nastavte číslo scénáře Opakujte postup pro konfiguraci všech scénářů v menu.

32 31 5 KONFIGURACE Konfigurace funkcí domovní automatizace Video stanice Polyx pracuje s bezpečnostním systémem, který ukládá poslední 4 varování a zobrazuje stav systému. Varování - Alarms COMMUNICATION > SCENARIOS ALARMS SOUND SYSTEM TEMPERAT. CONTROL CONFIGURATION END Varování - alarm nevyžaduje žádnou konfiguraci, tudíž nemusí být volen V průběhu normální činnosti se při volbě varování na displeji video stanice Polyx zobrazí následující informace: ON 27/05 12:35 Z=1 (I) 18/05 16:30 Z=4 (A) 16/05 17:10 C=7 (T) 10/05 18:40 Z=2 (M) 1) Zobrazení aktivních zón 2) Stav systému = ON/OFF 3) Informace o posledních 4 varování: datum, čas, typ varování, zóna nebo původce varování.

33 PAMĚŤOVÁ STANICE POLYX 32 5 KONFIGURACE Konfigurace funkcí domovní automatizace Zvukový rozvod - SOUND SYSTEM nevyžaduje žádnou konfiguraci Zvukový rozvod COMMUNICATION > SCENARIOS ALARMS SOUND SYSTEM TEMPERAT. CONTROL CONFIGURATION END Zvukový rozvod - SOUND SYSTEM nevyžaduje žádnou konfiguraci, tudíž nemusí být volen V průběhu normální činnosti paměťové stanice Polyx můžete pří výběru zvukového rozvodu - SOUND SYSTEM komunikovat s digitálním zvukový rozvodem Bticino. Funkce k dispozici jsou následující: spínač (systému) ON/OFF, nastavení hlasitosti, změna skladby nebo rádiové stanice, změna zdroje hudby. LOCAL AMPLIFIER > ON (+) / OFF (-) VOLUME: <-/+> TUNE/STATION:<-/+> SOURCE:<+>

34 33 5 KONFIGURACE Konfigurace funkcí domovní automatizace Termoregulace - TEMPERATURE CONTROL nevyžaduje žádnou konfiguraci. Termoregulace COMMUNICATION > SCENARIOS ALARMS SOUND SYSTEM TEMPERAT. CONTROL CONFIGURATION END Termoregulace -TEMPERATURE CONTROL nevyžaduje žádnou konfiguraci, tudíž nemusí být volena V průběhu normální činnosti video stanice Polyx, může být při volbě termoregulace použito monitorování a řízení jednotky pro ovládání termoregulace prvních devíti zón systému. řídící jednotka operačního nastavení TEMP. CONTROL UNIT MANUAL : 20.5 C WEEKLY PROTECTION<+>/OFF<-> STATE:WEEKLY řídící jednotka/ volba zóny zobrazení aktuálního stavu procesu stav zóny operačního nastavení > ZONE : O3 MANUAL : 20.5 C AUTOMATIC PROTECTION<+>/OFF<-> T planned: 22.5(-2) T measured: 18.8 C řídící jednotka/ volba zóny zobrazení aktuálního stavu zóny

35 PAMĚŤOVÁ STANICE POLYX 34 5 KONFIGURACE Konfigurace funkcí domovní automatizace Pro uložení stavu a pro jeho následnou aktivaci musí být nastavení potvrzeno, jakmile dojde k ukončení konfigurace. COMMUNICATION SCENARIOS ALARMS SOUND SYSTEM TEMPERAT. CONTROL > CONFIGURATION END Zvolte ukončení konfigurace - CONFIGURATION END Paměťová stanice Polyx je nyní nastavena a připravena k užití. Poznámka: v menu paměťové stanice Polyx se zobrazí veškeré položky domovní auomatizace, rovněž ale zobrazí i ty položky, které Váš systém nemá. Konfiguraci za použití přímé konfigurace bez užití konfigurátorů lze editovat kdykoliv pomocí ostatního menu - OTHER MENU. Pro upravení parametrů, které byly nastaveny >OTHER > CONFIGURATION > PARAMETR MODE Pro upravení konfigurace paměťové stanice Polyx (adresy N a P) >OTHER > CONFIGURATION > HANDSET CONFIGURATION Pro uložení nové konfigurace je nutné video stanici resetovat >OTHER > CONFIGURATION >RESET

36 35 5 KONFIGURACE 5.3 Pokročilá konfigurace pomocí PC Pokročilá konfigurace pomocí PC (užitím softwaru TIPolyxMemory dodávaného na CD společně se stanicí) umožňuje: Větší flexibilitu při komponování menu Přizpůsobení textů Jiné způsoby jak řídit systémy domovní automatizace Flexibilita při komponování menu - na první stránce mohou být popsány funkce systémů domovní automatizace, F l lexib i které váš systém skutečně má. The menu will always be designed at two levels: COMMUNICATION SCENARIOS ALARMS INTERCOMMINICATING I OTHER - the call to a second-level page containing mixed functions can be entered in the first page COMMUNICATION SCENARIOS ALARMS > PERSONAL TEMPERAT. CONTROL OTHER > INT. Bedroom INT. Living room INT. Study SCEN. Night SCEN. Lunch SCEN. TV

37 PAMĚŤOVÁ STANICE POLYX 36 5 KONFIGURACE 5.3 Pokročilá konfigurace pomocí PC - Funkce PROFESIONÁLNÍ STUDIO a HANDS FREE, které lze jinak vyvolat pouze z OTHER - ostatního menu, lze vložit na první stránku nebo stránku s ní spojenou. COMMUNICATION SCENARIOS ALARMS > PERSONAL Hands free OTHER > INT. Bedroom INT. Living room INT. Study Paging Prof. studio Garden lights Přizpůsobení textu Položky v menu paměťové stanice Polyx (např. SCÉNÁŘ IV = NOČNÍ SCÉNA SCENARIO IV = NIGHT SCEN, KOMUNIKACE = INTERKOM v domě COMMUNICATION = INTERCOM in the home) lze přizpůsobit. Níže jsou možnosti pro následující systémy: VAROVÁNÍ - ALARMS - Přizpůsobí zprávu alarmu v závislosti na popisném textu zóny z místa, odkud alarm pochází. DRAWING-ROOM INTRUSION Z=1 ON

38 37 5 KONFIGURACE 5.3 Pokročilá konfigurace pomocí PC ZVUKOVÝ ROZVOD - lze upravit popis šesti pokojů/ zesilovačů zvuku - lze upravit popis čtyř zdrojů > DRAWING-ROOM ON (+) / OFF (-) VOLUME: <-/+> TUNE/STATION:<-/+> SOURCE:<-/+> CD READER TERMOREGULACE - lze upravit popis deseti zón systému > KITCHEN MANUAL : 20.5 C AUTOMATIC PROTECTION<+>/OFF<-> T planned: 22.5(-2) T measured: 18.8 C

39 PAMĚŤOVÁ STANICE POLYX 38 5 KONFIGURACE 5.3 Pokročilá konfigurace pomocí PC Další funkce pro ovládání systému domovní automatizace SCÉNÁŘE A KOMUNIKACE Na první stránku menu lze přidat více jak jedno vyvolání scénáře a komunikace. Tímto způsobem lze vložit až 30 scénářů či funkcí interkomu. COMMUNICATION COMMUNICATION SCENARIOS > SCENARIOS SCENARIOS OTHER Obrázek znázorňuje vložení dvanácti komunikačních funkcí a osmnácti scénářů. > INT. Bed-room INT. Living room INT. Study SCEN. Night SCEN. Lunch SCENARIO TV INTERCOMMUNICATING I INTERCOMMUNICATING II INTERCOMMUNICATING III INTERCOMMUNICATING IV INTERCOMMUNICATING V Zvukový rozvod - lze zvolit a ovládat více jak šest pokojů/ zesilovačů zvuku dle požadované adresy -- lze zvolit a ovládat více jak čtyři zdroje dle požadované adresy Termoregulace - lze zvolit a ovládat více jak 10 zón systému dle požadované adresy

40 39 5 KONFIGURACE Připojení k PC Pro konfiguraci nebo aktualizování firmwaru paměťové stanice Polyx pomocí softwaru TiPolyxMemory, propojte stanici s počítačem pomocí USB-miniUSB kabelu. Sériový kabel a USB - miniusb kabel nepřipojujte současně USB-miniUSB item K tomu, aby nastala komunikace mezi stanicí a počítačem, musí být paměťová stanice Polyx napájena.

41 PAMĚŤOVÁ STANICE POLYX 40 6 PROGRAMOVÁNÍ Po uskutečnění konfigurace se nastavení, které je možno dále upravovat, zobrazí v ostatním menu - OTHER menu. COMMUNICATION SCENARIOS ALARMS SOUND SYSTEM TEMPERAT. CONTROL > CONFIGURATION END > ADJUSTMENTS SETTINGS INFORMATION ANSW. MACHINE CONFIGURATION Místo určené pro konfiguraci přístroje

42 41 6 PROGRAMOVÁNÍ 6.1. ÚPRAVY Zvolte VOLUME pro nastavení úrovně hlasitosti vstupního panelu, interkomu, zvonku a záznamníku Hlasitost - volume > ADJUSTMENTS SETTINGS INFORMATION ANSW. MACHINE CONFIGURATION ADJUSTMENT - úprava je již zvolena > VOLUME MONITOR VOLUME - hlasitost je již zvolena VOLUME > EP SOUND INTERCOM BELLS ANSW. MACHINE Zvolte položku, kterou požadujete Nastavte hlasitost na požadovanou úroveň Stiskněte C pro návrat na předchozí stránku

43 PAMĚŤOVÁ STANICE POLYX 42 6 PROGRAMOVÁNÍ.1 ÚPRAVY Zvolte MONITOR k optimalizaci zobrazení nastavení barev, kontrastu a jasu Monitor > ADJUSTMENTS SETTINGS INFORMATION ANSW. MACHINE CONFIGURATION ADJUSTMENT - úprava je již zvolena VOLUME > MONITOR Zvolte MONITOR > COLOR CONTRAST BRIGHTNESS Zvolte položku, kterou požadujete Upravte Stiskněte C pro návrat na předchozí stránku

44 43 6 PROGRAMOVÁNÍ 6.2 NASTAVENÍ V menu nastavení mohou být povoleny (výchozí - vypnuto) následující funkce Profesionální studio Funkce profesionální studio automaticky aktivuje dveřní zámek při volání ze vstupního panelu. ADJUSTMENTS > SETTINGS INFORMATION ANSW. MACHINE CONFIGURATION Zvolte nastavení - SETTiNGS PROF STUDIO : <NO> > HANDS FREE : <NO> DOOR STATE : <NO> ALARM MSG : <NO> BELLS Zapmněte funkci profesionálního studia Zvolte jinou funkci nebo: ADJUSTMENTS > SETTINGS INFORMATION ANSW. MACHINE CONFIGURATION Funkce PROFESIONÁLNÍ STUDIO nemůže být aktivována současně jako funkce stavu dveří - DOOR STATE FUNCTION

45 PAMĚŤOVÁ STANICE POLYX 44 6 PROGRAMOVÁNÍ 6.2 NASTAVENÍ Hands-free PROF STUDIO : <NO> > HANDS FREE : <NO> DOOR STATE : <NO> ALARM MSG : <NO> BELLS DATE/TIME Funkce Hands-free při vyvolání automaticky aktivuje mikrofon a reproduktror, rudíž není nutno k navázání hovoru stisknout aktivační tlačítko. - V rámci jednoho bytu lze menit do režimu hands-free pouze jeden telefon. - Pro zapnutí záznamníku je nutno vypnout funkci hands-free u všech telefonů Stav dveří - DOOR STATE PROF STUDIO : <NO> HANDS FREE : <NO> > DOOR STATE : <NO> ALARM MSG : <NO> BELLS DATE/TIME K zapojení dveřního zámku (funkce DOOR STATE) je nutno použít relé ref Funkce stavu dveří - DOOR STATE nemůže být aktivována současně jako funkce PROFESIONÁLNÍ STUDIO Alarm MSG PROF STUDIO : <NO> HANDS FREE : <NO> DOOR STATE : <NO> > ALARM MSG : <NO> BELLS DATE/TIME Zapntutím funkce ALARM MSG bude paměťová stanice Polyx signalizovat varovné zprávy Střídavě blikají 3 LED. Stisknutím libovolného tlačítka se zpráva zobrazí na monitoru

46 45 6 PROGRAMOVÁNÍ 6.2 NASTAVENÍ Ke každé události lze přiřadit jednu ze šestnácti melodii Zvonky - Bells PROF STUDIO : <NO> HANDS FREE : <NO> DOOR STATE : <NO> ALARM MSG : <NO> > BELLS DATE/TIME Zvolte zvonek - BELL EVENT SELECTION > CALL FROM EP <S=0> CALL FROM EP <S=1> INTERNAL INTERCOM EXTERNAL INTERCOM CALL TO THE FLOOR Zvolte událost Zvolte melodii > TUNE: -01+ VOLUME CONFIRM Zvolte hlasitost Nastavte hlasitost Zvolte CONFIRM a stiskněte OK pro potvrzení. Na displeji se zobrazí zpráva o provedení příkazu - COMMAND PERFORMED Poznámka: nastavená hlasitost je stejná pro všechny zvonky

47 PAMĚŤOVÁ STANICE POLYX 46 6 PROGRAMOVÁNÍ 6.2 NASTAVENÍ Lze nastavit aktuální datum a čas DATUM / ČAS PROF STUDIO : <NO> HANDS FREE : <NO> DOOR STATE : <NO> ALARM MSG : <NO> BELLS > DATE/TIME Zvolte datum / čas - DATE/TIME Zvolte čas - TIME > TIME :17:36:50 DATE :04:12:05 Zvolte: čas/minuty/sekundy Nastavte: čas/minuty/sekundy Stiskněte C Zvolte datum - DATE TIME :17:36:50 > DATE :04:12:05 Zvolte: den/měsíc/rok Nastavte: den/měsíc/rok Stikněte C pro potvrzení volby Stikněte C pro návrat na předchozí stránku

48 47 6 PROGRAMOVÁNÍ 6.3 Informace Lze zkontrolovat konfiguraci, firmware a verzi hardwaru paměťové stanice Polyx. ADJUSTMENTS SETTINGS INFORMATION ANSW. MACHINE > CONFIGURATION Zvolte informace - INFORMATION ADDRESS N :01 ADDRESS P :00 ADDRESS M :02 FWR VERSION: HWR VERSION:0.0 Stikněte C pro návrat na předchozí stránku

49 PAMĚŤOVÁ STANICE POLYX 48 6 PROGRAMOVÁNÍ 6.4 Záznamník Volbou záznamníku - ANSWERING MACHINE, který vám umožní ukládat a zobrazovat audio/video zprávy, je umožněn přístup k jeho samotné konfiguraci. ADJUSTMENTS SETTINGS INFORMATION > ANSW. MACHINE CONFIGURATION Zvolte záznamník - ANSWERING MACHINE Stiskněte OK pro vstup > WELCOME <NO> DELETE MESSAGES CHANGE MODE 1 PHOTO MODE ADVANCED Stikněte C pro návrat na předchozí stránku

50 49 6 PROGRAMOVÁNÍ 6.4 Záznamník Volbou WELCOME je možné nahrát uživatelem uvítací zprávu, která bude přehrána po zavolání ze vstupního panelu. (přístroj je dodáván bez uvítací zprávy). 6.4 Uvítání - welcome ADJUSTMENTS SETTINGS INFORMATION > ANSW. MACHINE CONFIGURATION Zvolte záznamník - ANSWERING MACHINE Stiskněte OK pro vstup > WELCOME <NO> DELETE MESSAGES CHANGE MODE 1 PHOTO MODE ADVANCED Zvolte požadovanou volbu YES/NO Stiskněte C pro návrat na předchozí stránku

51 PAMĚŤOVÁ STANICE POLYX 50 6 PROGRAMOVÁNÍ 6.4 Záznamník Volbou DELETE MESSAGES je možno současně vymazat všechny uložené zprávy Mazání zpráv - delete messages WELCOME <NO> > DELETE MESSAGES CHANGE MODE 1 PHOTO MODE ADVANCED Zvolte DELETE MESSAGES Stikskněte OK pro vstup! WARNING! DELETE MESSAGES? > QUIT CONTINUE Zobrazí se žádost o potvrzení Stiskněte OK pro návrat na předchozí stránku! WARNING! DELETE MESSAGES? QUIT > CONTINUE Pokud chcete opravdu smazat zprávy, zvolte CONTINUE Stiskněte OK pro potvrzení: všechny zprávy budou smazány Stiskněte C pro návrat na předchozí stránku

52 51 6 PROGRAMOVÁNÍ 6.4 Záznamník Volbou CHANGE MODE je možné nastavit režim záznamu zpráv Změna režimu - change mode WELCOME <NO> DELETE MESSAGES > CHANGE MODE 1 PHOTO MODE ADVANCED Zvolte CHANGE MODE Stikskněte OK pro vstup! WARNING! CHANGE MODE? > QUIT CONTINUE Zvolte CONTINUE pro změnu režimu záznamu Poznámka: změnou režimu smažete veškeré zprávy Režim nahrávání Stiskněte C pro návrat na předchozí stránku Existují dva režimy záznamu: oba režimy jsou audio a video. - 1 photo mode: volbou tohoto režimu bude zpráva obsahovat jednu fotografii návštěvníka a audio stopa bude dlouhá 16 sekund. Pamět přístroje může obsahovat až 160 zpráv tohoto typu. - Film mode: volbou tohoto režimu bude zpráva obsahovat 16 sekund dlouho audio/video stopu. Pěměť přístroje může obsahovat až 18 zpráv tohoto typu. Bez ohledu na režim, který byl nastaven, se při prohlížení zprávy zobrazí pořadové číslo, datum a čas nahrávky.

53 PAMĚŤOVÁ STANICE POLYX 52 6 PROGRAMOVÁNÍ 6.4 Záznamník Volbou ADVANCED se umožní přístup do menu, kde je možno si nahrát a poslechnout uvítací zprávu Pokročilé - advanced WELCOME <NO> DELETE MESSAGES CHANGE MODE 1 PHOTO MODE > ADVANCED Zvolte ADVANCED Stikskněte OK pro vstup > RECORD WELCOME LISTEN WELCOME Zvolte požadovanou možnost volby - Record welcome: po zaznění zvukové signálu je možné nahrát 8 sekund dlouhou uvítací zprávu. - L isten welcome: umožní si pro kontrolu poslechnou nahranou zprávu.

54 53 6 PROGRAMOVÁNÍ 6.5 Konfigurace Menu konfigurace - CONFIGURATION menu je určeno k užití pouze pro instalatéra či kvalifikovaný personál, jelikož umožňuje resetování a editaci konfiguračních parametrů paměťové stanice Polyx. Přístup do menu konfigurace - CONFIGURATION menu ADJUSTMENTS SETTINGS INFORMATION ANSW. MACHINE > CONFIGURATION Zvolte CONFIGURATION! WARNING! AREA RESERVED FOR CONFIGURATION OF THE DEVICE! > QUIT CONTINUE Zobrazí se zpráva s varovaním Zvolte odejít - QUIT Stiskněte C pro návrat na předchozí stránku! WARNING! AREA RESERVED FOR CONFIGURATION OF THE DEVICE! QUIT > CONTINUE Zvolte pokračovat - CONTINUE

55 PAMĚŤOVÁ STANICE POLYX 54 6 PROGRAMOVÁNÍ 6.5 Konfigurace Volbou možnosti - OPTIONS se umožní přístup k následujícímu nastavení: Možnosti - OPTIONS > OPTIONS PARAMETER MODE H CONFIGURATION RESET Zvolte možnosti - OPTIONS > SLAVE <NO> MASTER CLOCK <NO> PAGING <NO> DEFAULT SLAVE - Zvolte <NO> pro užití záznamníku MASTER CLOCK - paměťová stanice Polyx, která je nakonfigurovaná jako MASTER CLOCK <YES> pravidelně zasílá tabulku k synchronizaci času přístroje v systému. PAGING - paměťová stanice, která je nakonfigurovaná <YES>umožňuje přenénst stránkování vyvolání. Stiskněte C pro návrat na předchozí stránku SLAVE PAGING > DEFAULT <NO> <NO> Zvolte výchozí - DEFAULT chcete-li vrátit původní (tovární) nastavení <NO>

56 55 6 PROGRAMOVÁNÍ 6.5 Konf igurace Volbou režimu parametru - PARAMETER MODE lze editovat konfiguraci nastavených parametrů Parameter mode OPTIONS > PARAMETER MODE H CONFIGURATION RESET Zvolte režim parametru - PARAMETER MODE > COMMUNICATION SCENARIOS ALARMS SOUND SYSTEM TEMPERAT. CONTROL CONFIGURATION END Zobrazí se aktuální konfigurace režimu paměťové stanice Polyx (např. domovní automatizace) Zvolte funkci, kterou chcete editovat Postup při editaci v sekcích: konfigurace funkcí video vstupního systému konfigurace funkcí domovní automatizace COMMUNICATION SCENARIOS ALARMS SOUND SYSTEM TEMPERAT. CONTROL > CONFIGURATION END Zvolte ukončení konfugurace - CONFIGURATION END Pro uložení editované konfigurace zvolte CONFIGURATION END a stiskněte OK

57 PAMĚŤOVÁ STANICE POLYX 56 6 PROGRAMOVÁNÍ 6.5 Konfigurace Při zvolení konfigurace H CONFIGURATION H lze editovat adresu paměťové stanice Polyx (N) a/nebo adresu přiřazeného vstupního panelu (P) Konfigurace telefonu OPTIONS PARAMETER MODE > H CONFIGURATION RESET Zvolte H konfiguraci - H CONFIGURATION H CONFIGURATION > ADDRESS N :01 ADDRESS P :00 CONFIRM Zvolte adresu Nastavte hodnotu Potvrďte H CONFIGURATION ADDRESS N :01 ADDRESS P :00 > CONFIRM

58 57 6 PROGRAMOVÁNÍ 6.5 Konfigurace Volbou RESET se zruší veškeré předchozí nastavení paměťové stanice Polyx, které se vrátí do původního stavu z tovární výroby Reset OPTIONS PARAMETER MODE H CONFIGURATION > RESET Zvolte RESET CANCEL THE CONFIGURATION OF THE DEVICE? > QUIT CONTINUE Na displeji se zobrazí následující zpráva Stiskněte OK pro odchod z menu Stiskněte OK pro návrat na předchozí stránku Zvolte pokračovat - CONTINUE pro zrušení konfigurace přístroje CANCEL THE CONFIGURATION OF THE DEVICE? QUIT > CONTINUE

59 PAMĚŤOVÁ STANICE POLYX 58 7 KOMBINOVÁNÍ SYSTÉMU Níže jsou uvedeny některé příklady kombinace se systémem MY HOME. Tato kombinace je možná díky využití BUS technologie, které umožňuje vyměnu informací mezi systémy. 7.1 Kombinace 2-vodičový vstupní systém a zvukový rozvod Vstupní systém Zvukový rozvod BUS Poznámka: kombinace těchto dvou systémů nevyžaduje interface 7.2 Kombinace 2-vodičový vstupní systém a domovní automatizace BUS Video vstupní systém Poznámka: interface F422 nesmí být konfigurován v režimu galvanického oddělení. F422 BUS Automatizace

60 KOMBINOVÁNÍ SYSTÉMU 7.3 Kombinace 2-vidičový video vstupní systém a termoregulace BUS Video vstupní systém Poznámka: interface F422 nesmí být konfigurován v režimu galvanického oddělení. F422 BUS Termoregulace 7.4 Kombinace 2-vodičový video vstupní systém a bezpečností systém (alarm) BUS F422 Video vstupní systém BUS Alarm Poznámka: rozhraní je nutno nakonfigurovat MOD = 4. Pro tuto aplikaci nesmí být nakonfigurovány pozice I1 a I2, numerické kongigurátory 1-9 musí být vloženy s do pozice I3 a I4 s odlišnou hodonotou od všech A a PI adres přístrojů systému domovní automatizace.

61 PAMĚŤOVÁ STANICE POLYX KOMBINOVÁNÍ SYSTÉMU 7.5 Kombinace 2-vodičový video vstupní systém s několika systémy. Video vstupní systém BUS F422 Termoregulace Zvukový rozvod Poznámka: interface F422 nesmí být konfigurován v režimu galvanického oddělení. BUS Alarm Automatizace BUS F422 Poznámka: rozhraní je nutno nakonfigurovat MOD = 4. Pro tuto aplikaci nesmí být nakonfigurovány pozice I1 a I2, numerické konfigurátory 1-9 musí být vloženy s do pozice I3 a I4 s odlišnou hodonotou od všech A a PI adres přístrojů systému domovní automatizace. BUS

62 61 8 DODATEK 8.1 Technnická data Napájení z SCS BUS: 18V - 28V afsdfsfsfa Absrobce (max) 600 ma (pokud není audio signál) Provozní teplota 0 to 40 C Customer Technical After-Sale Service Bticino assumes responsibility fore the perfect working of the device only if it is installed to the state of the art respecting the indications of the product s installation manual. If it does not working properly contact the Authorised Technical After-Sales Service Centre. For the name of your Service Centre visit the site: Guarantee: the guarantee terms are given in the document Bticino Technical After-Sales Service Supply Conditions This document can be obtained from the Service Centre or downloaded from the site.

63 PAMĚŤOVÁ STANICE POLYX 62 9 MEMO ODSTRAŇOVÁNÍ CARD PORUCH ROBLÉM ři stisknutí tlačítka aktivace vstupního panelu/přepínání kamer (O) se neobjeví obraz ŘEŠENÍ - linka může být obsazen, počkejte, dokud se neuvolní a zkuste to znovu - zkontrolujte, zda je systém správně zapojen a nakonfigurován o stisknutí tlačítka ( zámek neaktivuje ) se - zkontrolujte, zda je systém správně zapojen a nakonfigurován Po stisknutí tlačítka OK se nezapne menu a telefon je obsazený ři zavolání domovní telefon nezvoní Při zavolání telefon zvoní, ale neobjeví se obraz Ná vstupním panelu (audio jednotce) je špatně slyšet volaného Na domácím telefonu je špatně slyšet volající - audio/video linka je obsazená, počkejte, dokud se neuvolní a zkuste to znovu - zkontrolujte, zda je systém správně zapojen a nakonfigurován - zkontrolujte, zda není aktivovaná funkce call exclusion - zkontrolujte, zda není telefon přepnut do pozice SLAVE - zkontrolujte, zda není na telefonu zapnuta funkce MUTE - potichu - redukujte hlasitos mikrofonu vst. panelu - zkontrolujte hlasitost domácího telefonu - ujistěte se, že v blízkosti paměťové stanice Polyx, nejsou žádné silné zdroje zvuku * Pokud komunikační problémy přetrvávají, i když byla nastavena hlasitost, je možno komunikovat v režimu PUSH TO TALK (viz. popis na další straně).

64 ODSTRAŇOVÁNÍ PORUCH Režim PUSH TO TALK Příjem hovoru ze vstupního panelu Stiskněte aktivační tlačítko pro aktivaci hovoru LED se zapne (zelená) Funkci PUSH TO TALK je možno aktivovat v průběhu hovoru. Stiskněte po dobu 2 sekund aktivační tlačítko. LED bude stále zapnutá Pusťe tlačítko pro komunikaci se vstupním panelem. LED zčervená Pro ukončení spojení krátce stiskněte aktivační tlačítko. LED zhasne
