1 Flamco Katalog - Expanzní systémy a příslušenství Flamco CZ Evropská 423/ Praha 6 T F E info@flamco.cz I Katalog Expanzní systémy a příslušenství Copyright Flamco B.V., Bunschoten, Holland. Nic z tohoto vydání se nesmí bez výslovného souhlasu a s udáním zdroje kopírovat nebo jiným zpùsobem zveřejňovat. Zmíněné údaje platí pouze pro výrobky Flamco. Při neodborném použití nebo interpretaci technických údajů nepřebírá Flamco žádnou záruku. Technické změny vyhrazeny. MC00536/ /ces

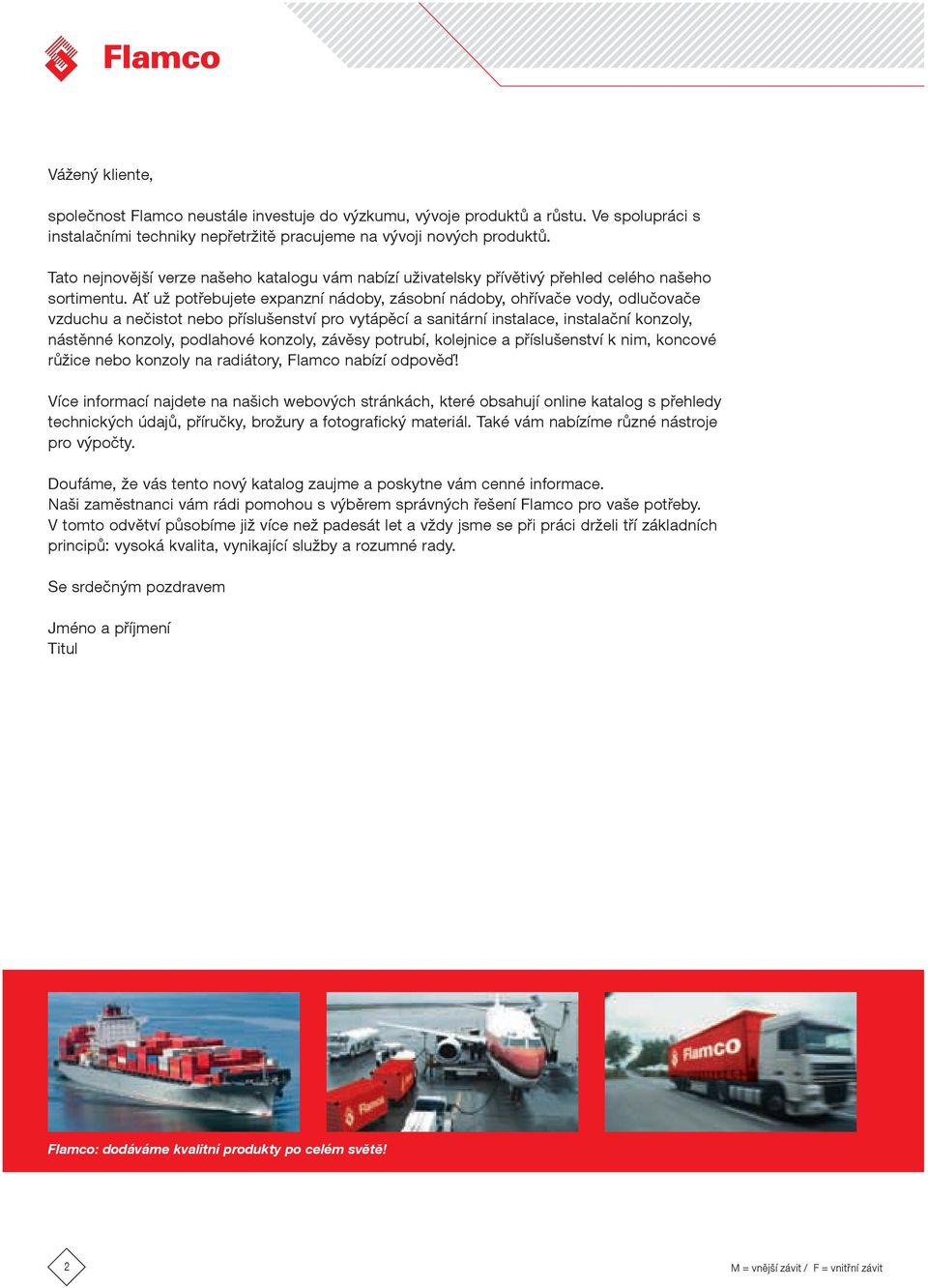

2 Vážený kliente, společnost Flamco neustále investuje do výzkumu, vývoje produktů a růstu. Ve spolupráci s instalačními techniky nepřetržitě pracujeme na vývoji nových produktů. Tato nejnovější verze našeho katalogu vám nabízí uživatelsky přívětivý přehled celého našeho sortimentu. Ať už potřebujete expanzní nádoby, zásobní nádoby, ohřívače vody, odlučovače vzduchu a nečistot nebo příslušenství pro vytápěcí a sanitární instalace, instalační konzoly, nástěnné konzoly, podlahové konzoly, závěsy potrubí, kolejnice a příslušenství k nim, koncové růžice nebo konzoly na radiátory, Flamco nabízí odpověď! Více informací najdete na našich webových stránkách, které obsahují online katalog s přehledy technických údajů, příručky, brožury a fotografický materiál. Také vám nabízíme různé nástroje pro výpočty. Doufáme, že vás tento nový katalog zaujme a poskytne vám cenné informace. Naši zaměstnanci vám rádi pomohou s výběrem správných řešení Flamco pro vaše potřeby. V tomto odvětví působíme již více než padesát let a vždy jsme se při práci drželi tří základních principů: vysoká kvalita, vynikající služby a rozumné rady. Se srdečným pozdravem Jméno a příjmení Titul Flamco: dodáváme kvalitní produkty po celém světě! 2 M = vnější závit / F = vnitřní závit

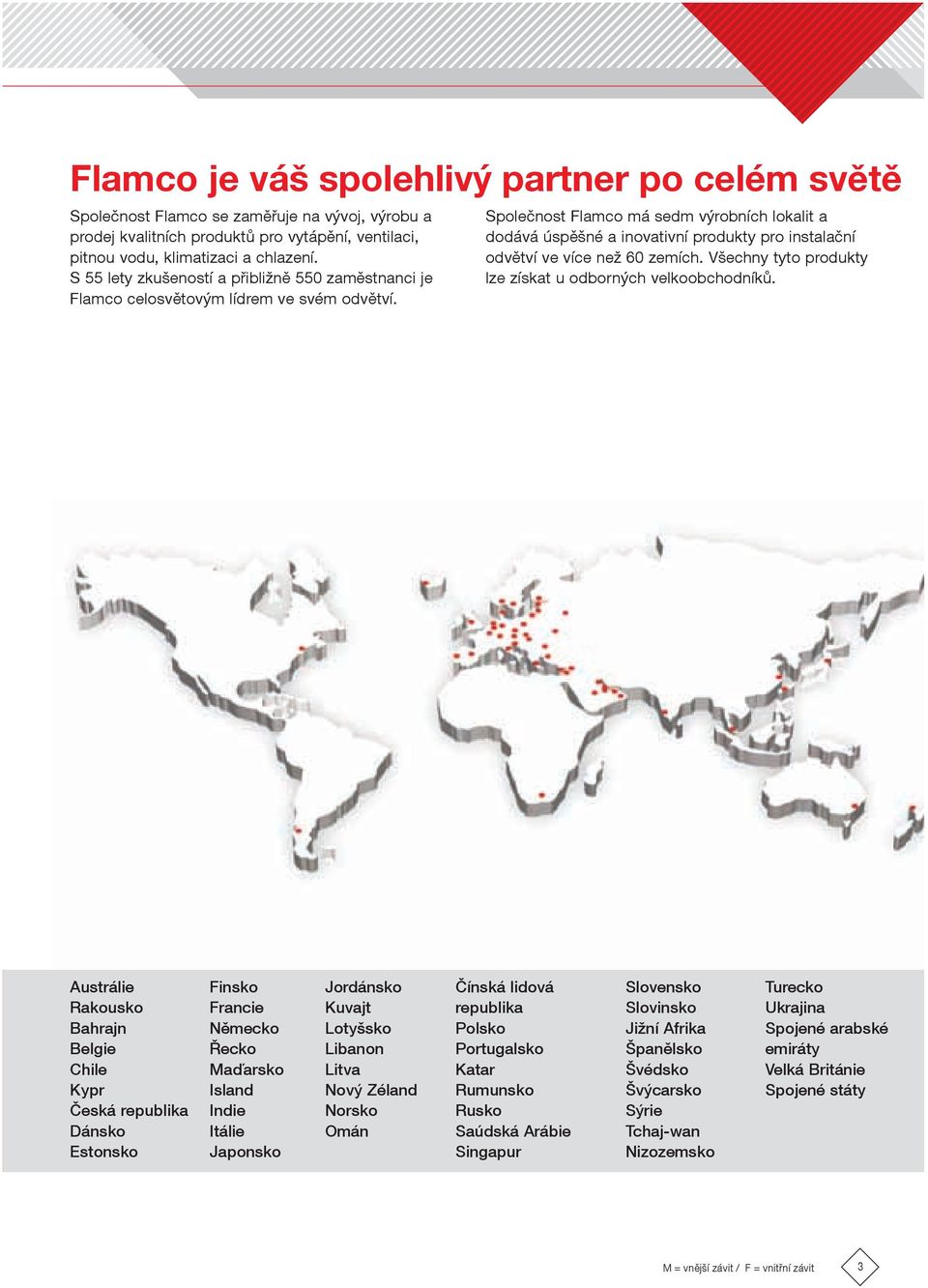

3 Flamco je váš spolehlivý partner po celém světě Společnost Flamco se zaměřuje na vývoj, výrobu a prodej kvalitních produktů pro vytápění, ventilaci, pitnou vodu, klimatizaci a chlazení. S 55 lety zkušeností a přibližně 550 zaměstnanci je Flamco celosvětovým lídrem ve svém odvětví. Společnost Flamco má sedm výrobních lokalit a dodává úspěšné a inovativní produkty pro instalační odvětví ve více než 60 zemích. Všechny tyto produkty lze získat u odborných velkoobchodníků. Austrálie Rakousko Bahrajn Belgie Chile Kypr Česká republika Dánsko Estonsko Finsko Francie Německo Řecko Maďarsko Island Indie Itálie Japonsko Jordánsko Kuvajt Lotyšsko Libanon Litva Nový Zéland Norsko Omán Čínská lidová republika Polsko Portugalsko Katar Rumunsko Rusko Saúdská Arábie Singapur Slovensko Slovinsko Jižní Afrika Španělsko Švédsko Švýcarsko Sýrie Tchaj-wan Nizozemsko Turecko Ukrajina Spojené arabské emiráty Velká Británie Spojené státy M = vnější závit / F = vnitřní závit 3

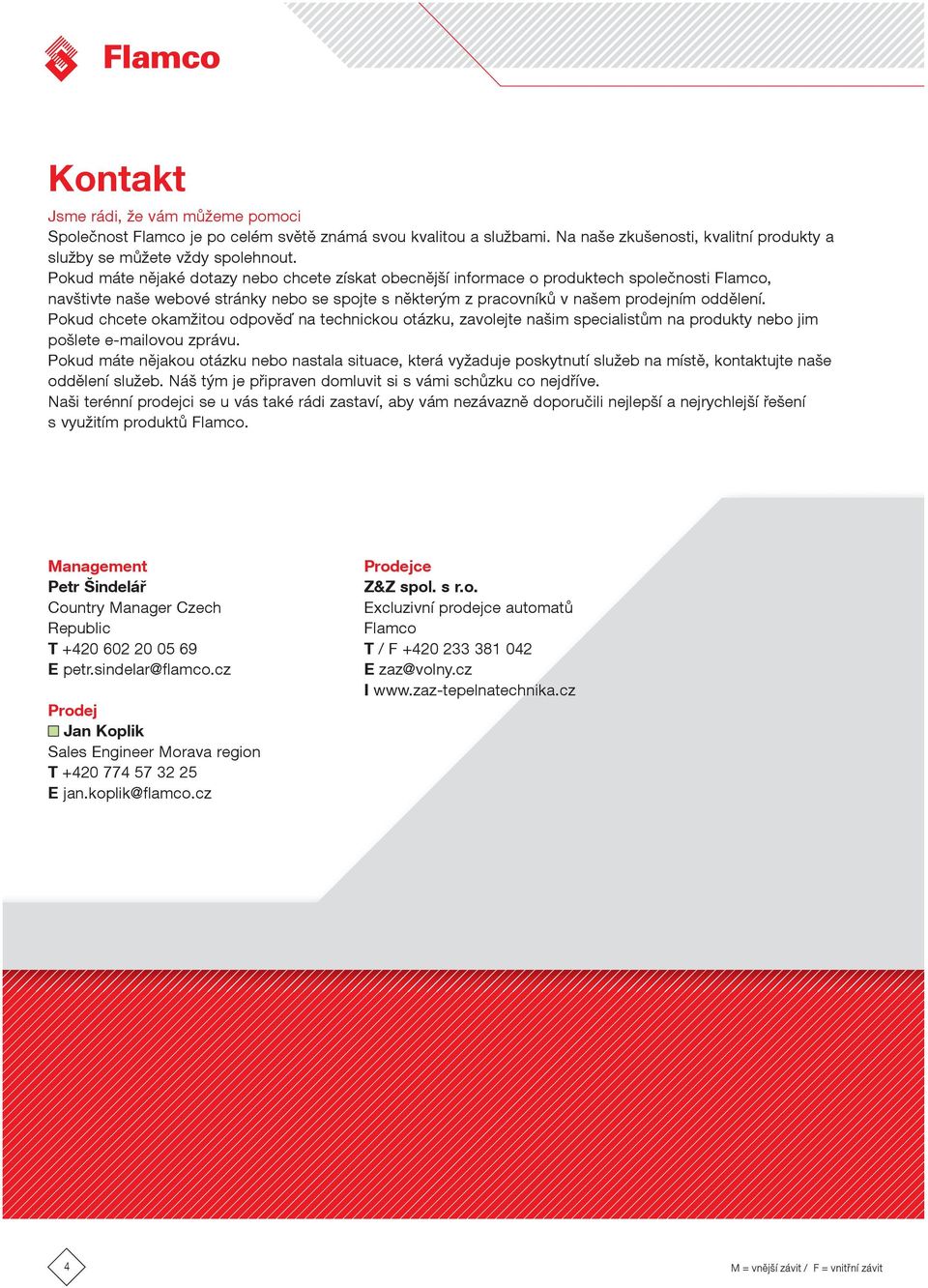

4 Kontakt Jsme rádi, že vám můžeme pomoci Společnost Flamco je po celém světě známá svou kvalitou a službami. Na naše zkušenosti, kvalitní produkty a služby se můžete vždy spolehnout. Pokud máte nějaké dotazy nebo chcete získat obecnější informace o produktech společnosti Flamco, navštivte naše webové stránky nebo se spojte s některým z pracovníků v našem prodejním oddělení. Pokud chcete okamžitou odpověď na technickou otázku, zavolejte našim specialistům na produkty nebo jim pošlete ovou zprávu. Pokud máte nějakou otázku nebo nastala situace, která vyžaduje poskytnutí služeb na místě, kontaktujte naše oddělení služeb. Náš tým je připraven domluvit si s vámi schůzku co nejdříve. Naši terénní prodejci se u vás také rádi zastaví, aby vám nezávazně doporučili nejlepší a nejrychlejší řešení s využitím produktů Flamco. Management Petr Šindelář Country Manager Czech Republic T E petr.sindelar@flamco.cz Prodej Jan Koplik Sales Engineer Morava region T E jan.koplik@flamco.cz Prodejce Z&Z spol. s r.o. Excluzivní prodejce automatů Flamco T / F E zaz@volny.cz I 4 M = vnější závit / F = vnitřní závit

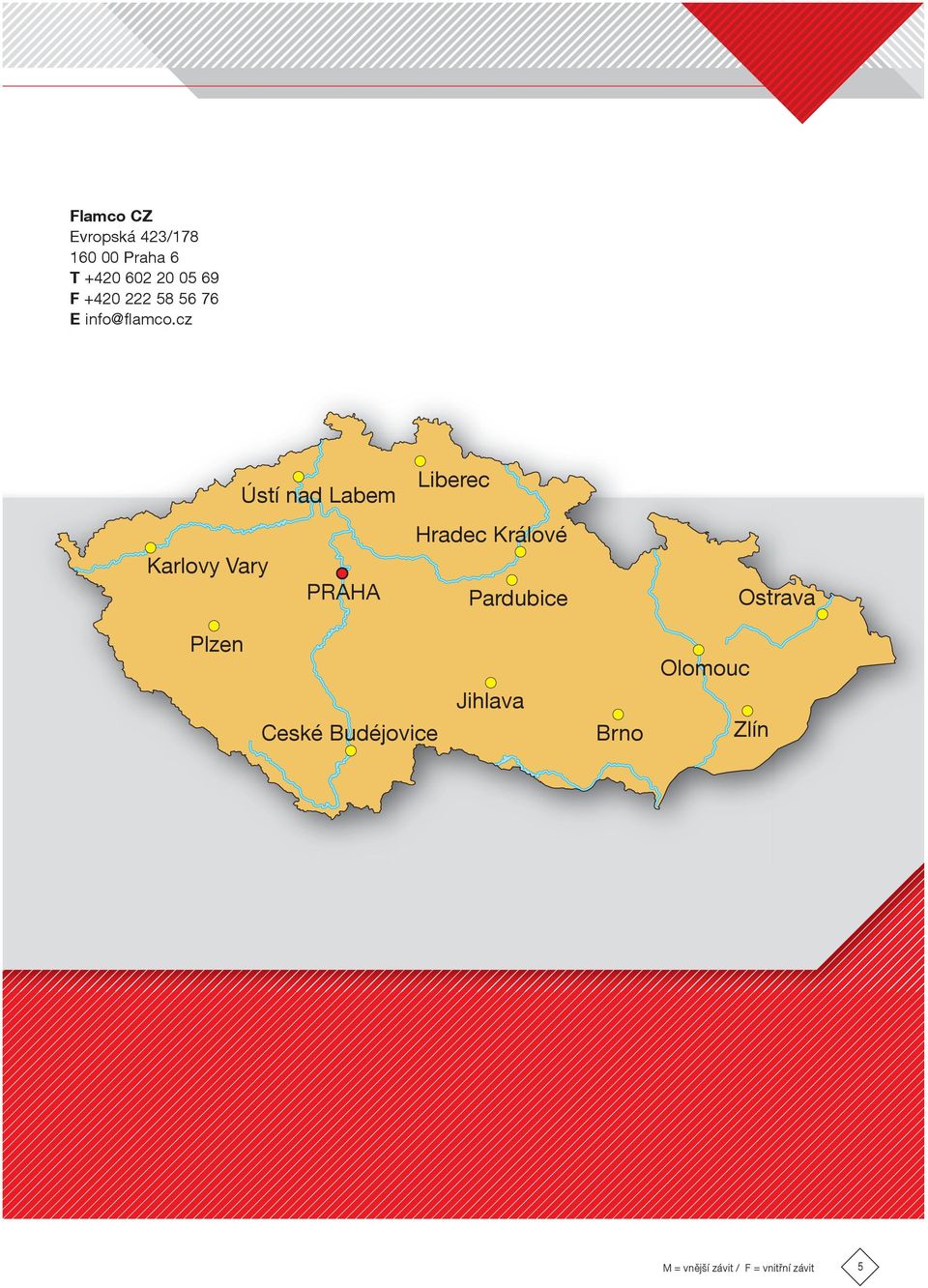

5 Flamco CZ Evropská 423/ Praha 6 T F E info@flamco.cz Karlovy Vary Ústí nad Labem PRAHA Liberec Hradec Králové Pardubice Ostrava Plzen Ceské Budéjovice Jihlava Brno Olomouc Zlín M = vnější závit / F = vnitřní závit 5

6 Flamco Online Flamcomat News Animation 3D CAD Symbols Flexcon Flamco Rail Calculation Tools Pictures Prescor Online Catalogue Manuals Airfix Flamco Support 6 M = vnější závit / F = vnitřní závit

7 1/2/3... Expanzní systémy a příslušenství Flamco 1. Expanzní nádoby Flexcon Tlakové a expanzní automaty Příslušenství pro topné a chladicí systémy Expanzní nádoby pro systémy s pitnou vodou Příslušenství pro systémy s pitnou vodou Ohřívače vody a zásobní nádoby Flamco Ohřívače vody Flamco příslušenství Odvzdušňování a odlučování nečistot Flamco T-plus 238 Instalační materiál Flamco 10. Krycí růžice 246 M = vnější závit / F = vnitřní závit 7

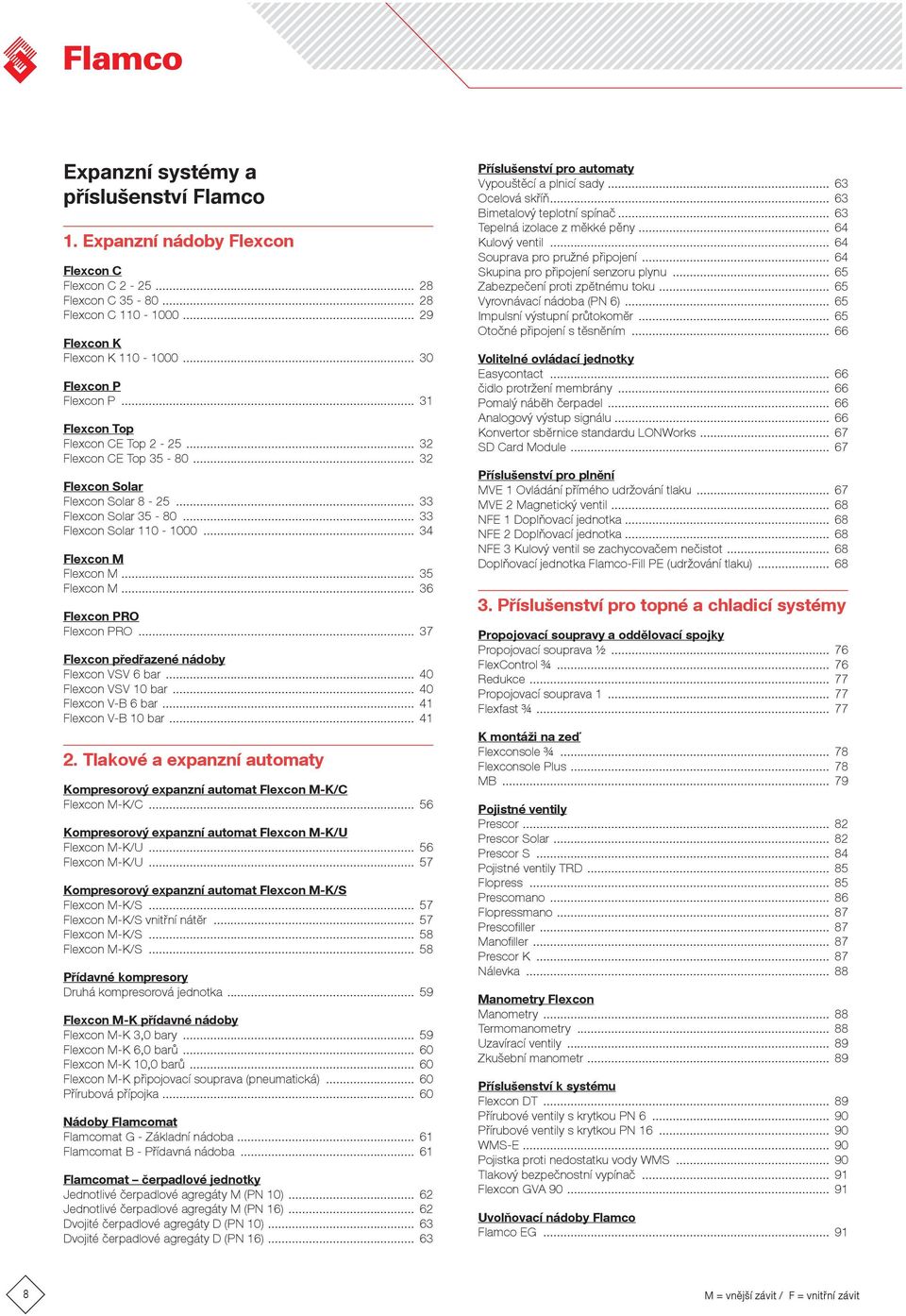

8 Expanzní systémy a příslušenství Flamco 1. Expanzní nádoby Flexcon Flexcon C Flexcon C Flexcon C Flexcon C Flexcon K Flexcon K Flexcon P Flexcon P Flexcon Top Flexcon CE Top Flexcon CE Top Flexcon Solar Flexcon Solar Flexcon Solar Flexcon Solar Flexcon M Flexcon M Flexcon M Flexcon PRO Flexcon PRO Flexcon předřazené nádoby Flexcon VSV 6 bar Flexcon VSV 10 bar Flexcon V-B 6 bar Flexcon V-B 10 bar Tlakové a expanzní automaty Kompresorový expanzní automat Flexcon M-K/C Flexcon M-K/C Kompresorový expanzní automat Flexcon M-K/U Flexcon M-K/U Flexcon M-K/U Kompresorový expanzní automat Flexcon M-K/S Flexcon M-K/S Flexcon M-K/S vnitřní nátĕr Flexcon M-K/S Flexcon M-K/S Přídavné kompresory Druhá kompresorová jednotka Flexcon M-K přídavné nádoby Flexcon M-K 3,0 bary Flexcon M-K 6,0 barů Flexcon M-K 10,0 barů Flexcon M-K připojovací souprava (pneumatická) Přírubová přípojka Nádoby Flamcomat Flamcomat G - Základní nádoba Flamcomat B - Přídavná nádoba Flamcomat čerpadlové jednotky Jednotlivé čerpadlové agregáty M (PN 10) Jednotlivé čerpadlové agregáty M (PN 16) Dvojité čerpadlové agregáty D (PN 10) Dvojité čerpadlové agregáty D (PN 16) Příslušenství pro automaty Vypouštěcí a plnicí sady Ocelová skříň Bimetalový teplotní spínač Tepelná izolace z měkké pěny Kulový ventil Souprava pro pružné připojení Skupina pro připojení senzoru plynu Zabezpečení proti zpĕtnému toku Vyrovnávací nádoba (PN 6) Impulsní výstupní průtokomĕr Otočné připojení s tĕsnĕním Volitelné ovládací jednotky Easycontact čidlo protržení membrány Pomalý nábĕh čerpadel Analogový výstup signálu Konvertor sbĕrnice standardu LONWorks SD Card Module Příslušenství pro plnění MVE 1 Ovládání přímého udržování tlaku MVE 2 Magnetický ventil NFE 1 Doplňovací jednotka NFE 2 Doplňovací jednotka NFE 3 Kulový ventil se zachycovačem nečistot Doplňovací jednotka Flamco-Fill PE (udržování tlaku) Příslušenství pro topné a chladicí systémy Propojovací soupravy a oddělovací spojky Propojovací souprava ½ FlexControl ¾ Redukce Propojovací souprava Flexfast ¾ K montáži na zeď Flexconsole ¾ Flexconsole Plus MB Pojistné ventily Prescor Prescor Solar Prescor S Pojistné ventily TRD Flopress Prescomano Flopressmano Prescofi ller Manofi ller Prescor K Nálevka Manometry Flexcon Manometry Termomanometry Uzavírací ventily Zkušební manometr Příslušenství k systému Flexcon DT Přírubové ventily s krytkou PN Přírubové ventily s krytkou PN WMS-E Pojistka proti nedostatku vody WMS Tlakový bezpečnostní vypínač Flexcon GVA Uvolňovací nádoby Flamco Flamco EG M = vnější závit / F = vnitřní závit

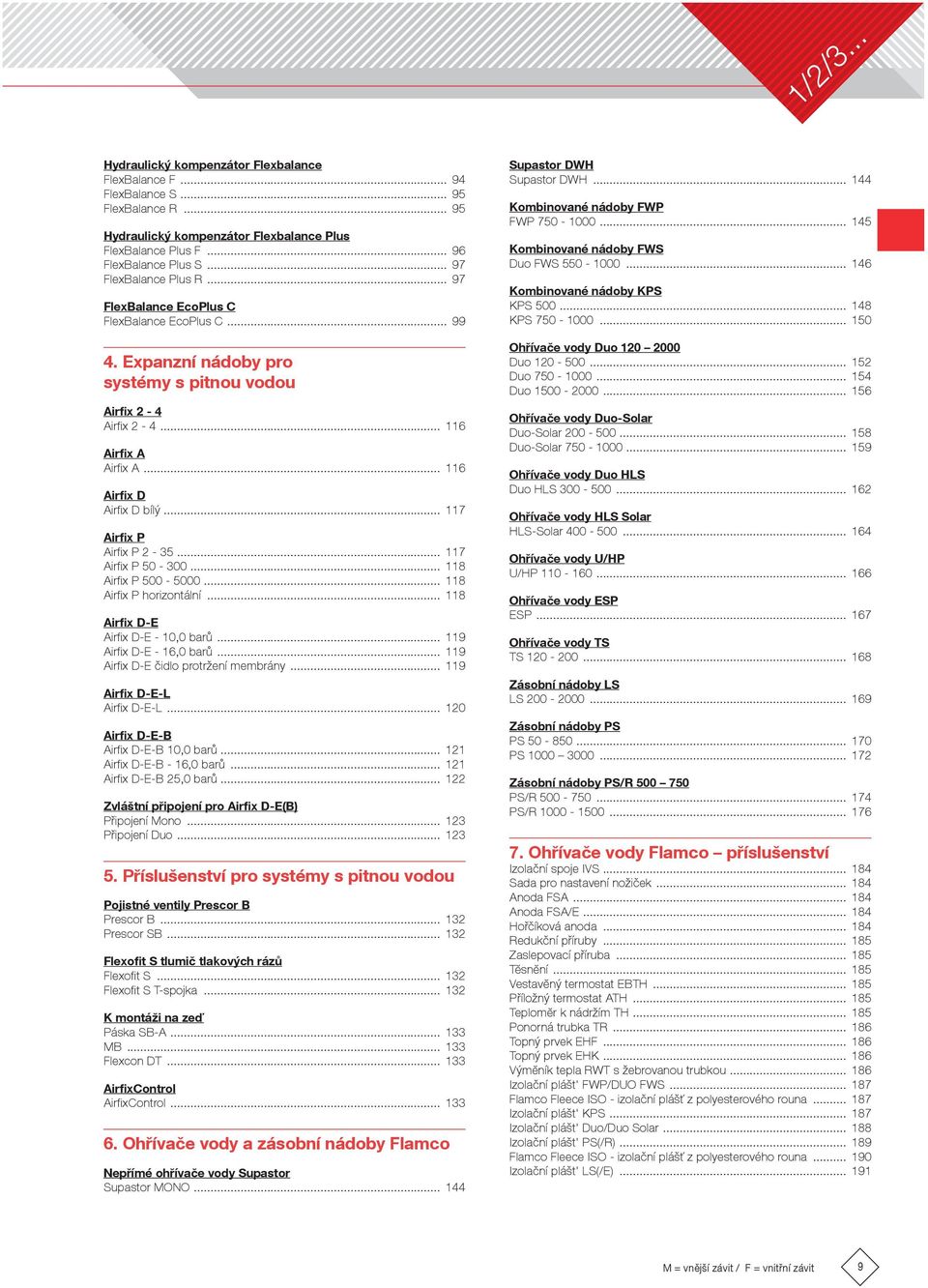

9 1/2/3... Hydraulický kompenzátor Flexbalance FlexBalance F FlexBalance S FlexBalance R Hydraulický kompenzátor Flexbalance Plus FlexBalance Plus F FlexBalance Plus S FlexBalance Plus R FlexBalance EcoPlus C FlexBalance EcoPlus C Expanzní nádoby pro systémy s pitnou vodou Airfix 2-4 Airfi x Airfix A Airfi x A Airfix D Airfi x D bílý Airfix P Airfi x P Airfi x P Airfi x P Airfi x P horizontální Airfix D-E Airfi x D-E - 10,0 barů Airfi x D-E - 16,0 barů Airfi x D-E čidlo protržení membrány Airfix D-E-L Airfi x D-E-L Airfix D-E-B Airfi x D-E-B 10,0 barů Airfi x D-E-B - 16,0 barů Airfi x D-E-B 25,0 barů Zvláštní připojení pro Airfix D-E(B) Připojení Mono Připojení Duo Příslušenství pro systémy s pitnou vodou Pojistné ventily Prescor B Prescor B Prescor SB Flexofit S tlumič tlakových rázů Flexofi t S Flexofi t S T-spojka K montáži na zeď Páska SB-A MB Flexcon DT AirfixControl Airfi xcontrol Ohřívače vody a zásobní nádoby Flamco Nepřímé ohřívače vody Supastor Supastor MONO Supastor DWH Supastor DWH Kombinované nádoby FWP FWP Kombinované nádoby FWS Duo FWS Kombinované nádoby KPS KPS KPS Ohřívače vody Duo Duo Duo Duo Ohřívače vody Duo-Solar Duo-Solar Duo-Solar Ohřívače vody Duo HLS Duo HLS Ohřívače vody HLS Solar HLS-Solar Ohřívače vody U/HP U/HP Ohřívače vody ESP ESP Ohřívače vody TS TS Zásobní nádoby LS LS Zásobní nádoby PS PS PS Zásobní nádoby PS/R PS/R PS/R Ohřívače vody Flamco příslušenství Izolační spoje IVS Sada pro nastavení nožiček Anoda FSA Anoda FSA/E Hořčíková anoda Redukční příruby Zaslepovací příruba Tĕsnĕní Vestavĕný termostat EBTH Příložný termostat ATH Teplomĕr k nádržím TH Ponorná trubka TR Topný prvek EHF Topný prvek EHK Výmĕník tepla RWT s žebrovanou trubkou Izolační plášt' FWP/DUO FWS Flamco Fleece ISO - izolační plášť z polyesterového rouna Izolační plášt' KPS Izolační plášt' Duo/Duo Solar Izolační plášt' PS(/R) Flamco Fleece ISO - izolační plášť z polyesterového rouna Izolační plášt' LS(/E) M = vnější závit / F = vnitřní závit 9

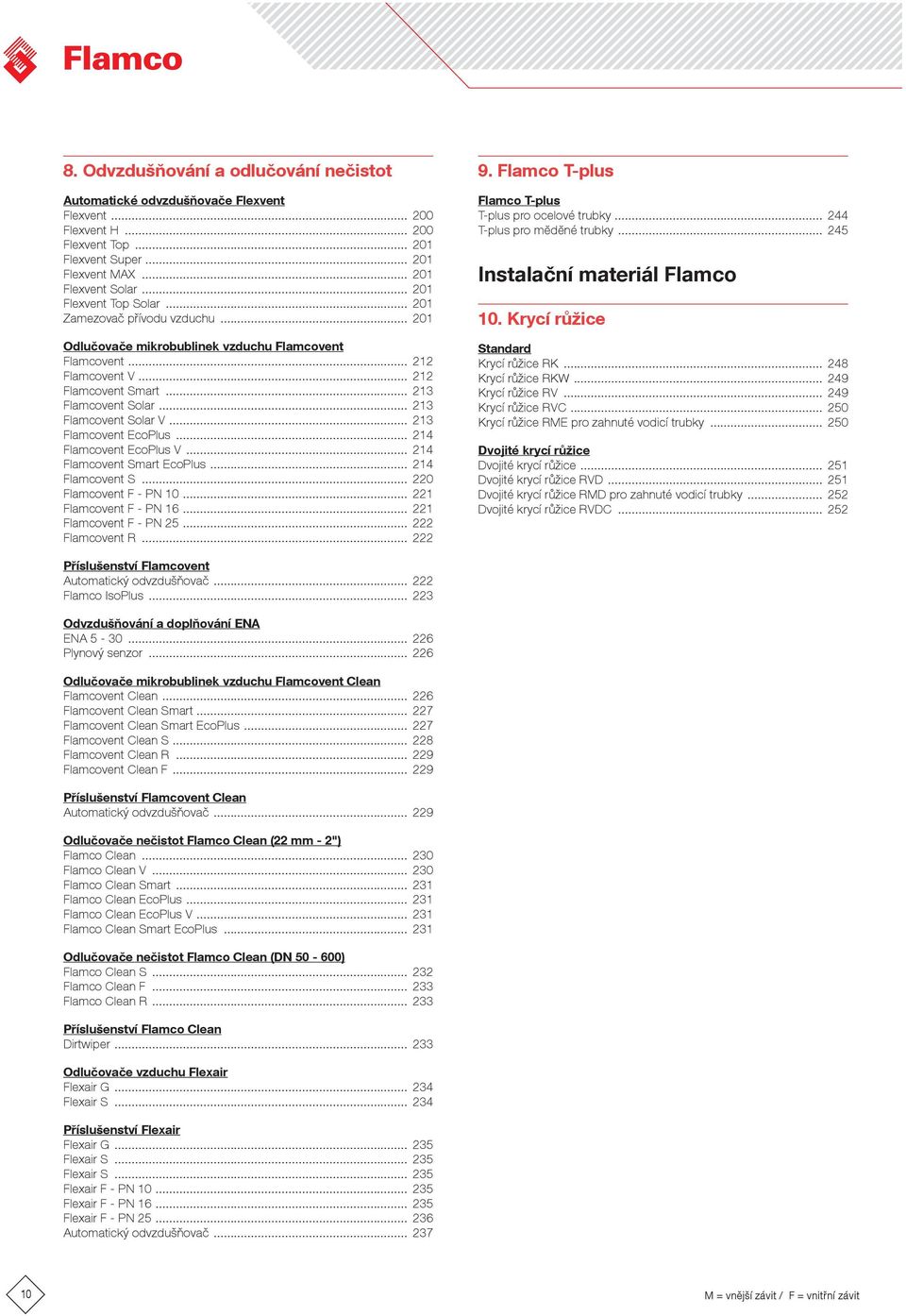

10 8. Odvzdušňování a odlučování nečistot Automatické odvzdušňovače Flexvent Flexvent Flexvent H Flexvent Top Flexvent Super Flexvent MAX Flexvent Solar Flexvent Top Solar Zamezovač přívodu vzduchu Odlučovače mikrobublinek vzduchu Flamcovent Flamcovent Flamcovent V Flamcovent Smart Flamcovent Solar Flamcovent Solar V Flamcovent EcoPlus Flamcovent EcoPlus V Flamcovent Smart EcoPlus Flamcovent S Flamcovent F - PN Flamcovent F - PN Flamcovent F - PN Flamcovent R Flamco T-plus Flamco T-plus T-plus pro ocelové trubky T-plus pro mĕdĕné trubky Instalační materiál Flamco 10. Krycí růžice Standard Krycí růžice RK Krycí růžice RKW Krycí růžice RV Krycí růžice RVC Krycí růžice RME pro zahnuté vodicí trubky Dvojité krycí růžice Dvojité krycí růžice Dvojité krycí růžice RVD Dvojité krycí růžice RMD pro zahnuté vodicí trubky Dvojité krycí růžice RVDC Příslušenství Flamcovent Automatický odvzdušňovač Flamco IsoPlus Odvzdušňování a doplňování ENA ENA Plynový senzor Odlučovače mikrobublinek vzduchu Flamcovent Clean Flamcovent Clean Flamcovent Clean Smart Flamcovent Clean Smart EcoPlus Flamcovent Clean S Flamcovent Clean R Flamcovent Clean F Příslušenství Flamcovent Clean Automatický odvzdušňovač Odlučovače nečistot Flamco Clean (22 mm - 2") Flamco Clean Flamco Clean V Flamco Clean Smart Flamco Clean EcoPlus Flamco Clean EcoPlus V Flamco Clean Smart EcoPlus Odlučovače nečistot Flamco Clean (DN ) Flamco Clean S Flamco Clean F Flamco Clean R Příslušenství Flamco Clean Dirtwiper Odlučovače vzduchu Flexair Flexair G Flexair S Příslušenství Flexair Flexair G Flexair S Flexair S Flexair F - PN Flexair F - PN Flexair F - PN Automatický odvzdušňovač M = vnější závit / F = vnitřní závit

11 1/2/3... M = vnější závit / F = vnitřní závit 11

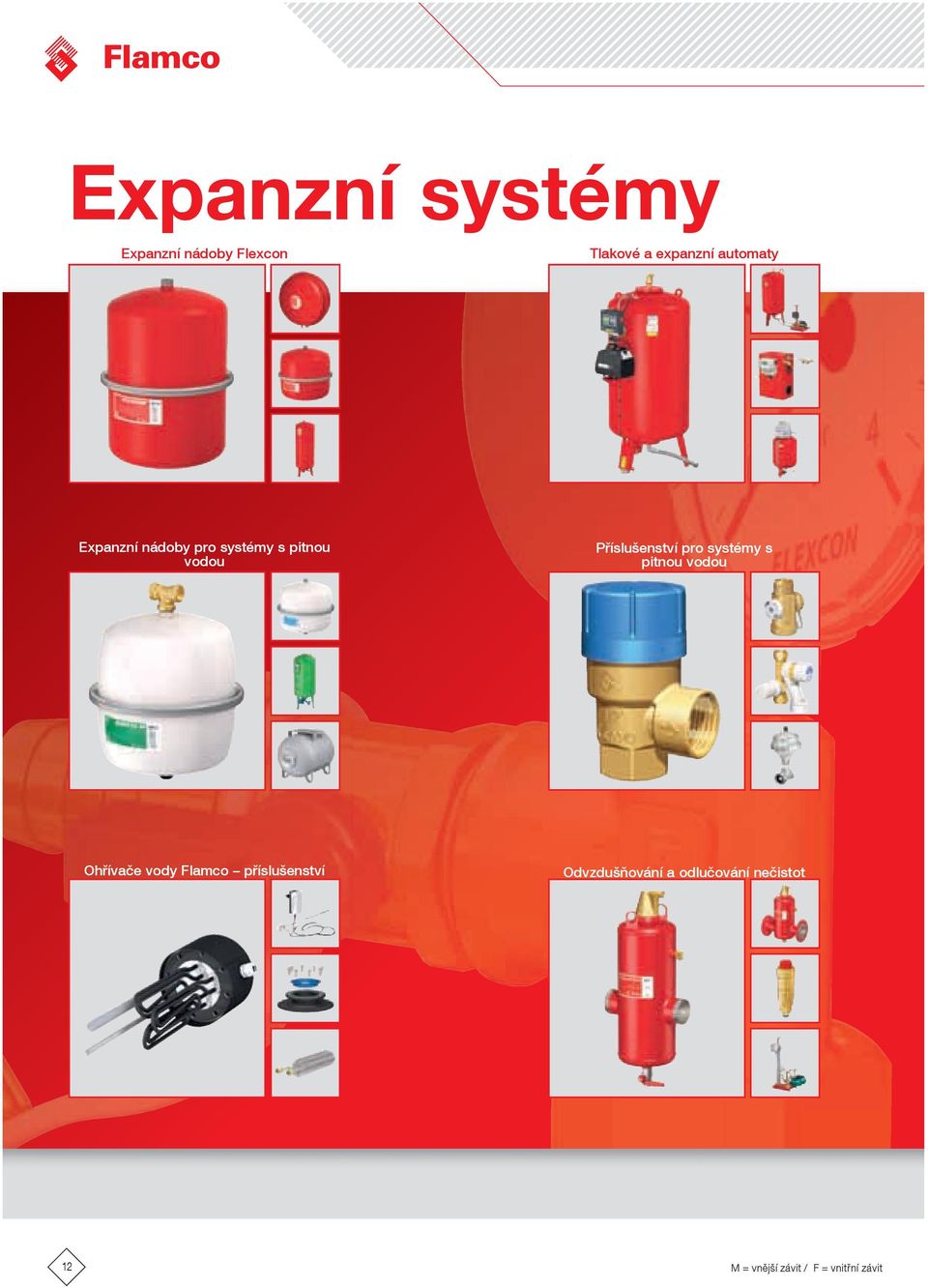

12 Expanzní systémy Expanzní nádoby Flexcon Tlakové a expanzní automaty Expanzní nádoby pro systémy s pitnou vodou Příslušenství pro systémy s pitnou vodou Ohřívače vody Flamco příslušenství Odvzdušňování a odlučování nečistot 12 M = vnější závit / F = vnitřní závit

13 Příslušenství pro topné a chladicí systémy Ohřívače vody a zásobní nádoby Flamco Flamco T-plus M = vnější závit / F = vnitřní závit 13

14 1. Expanzní nádoby Flexcon Společnost Flamco vyrábí obsáhlý sortiment expanzních nádob s membránou. Ocelové nádoby i membrány v nich jsou nejvyšší kvality. Splňují všechny platné evropské standardy a nesou značku shody CE. Nádoby Flamco jsou k dispozici pro systémy s pitnou i chlazenou/ ohřívanou vodou, a to ve velikostech od 2 litrů do litrů. Při objednání lze zvolit i nádoby s předem nastaveným přetlakem. 14 M = vnější závit / F = vnitřní závit

15 Expanzní nádoby Flexcon 1 M = vnější závit / F = vnitřní závit 15

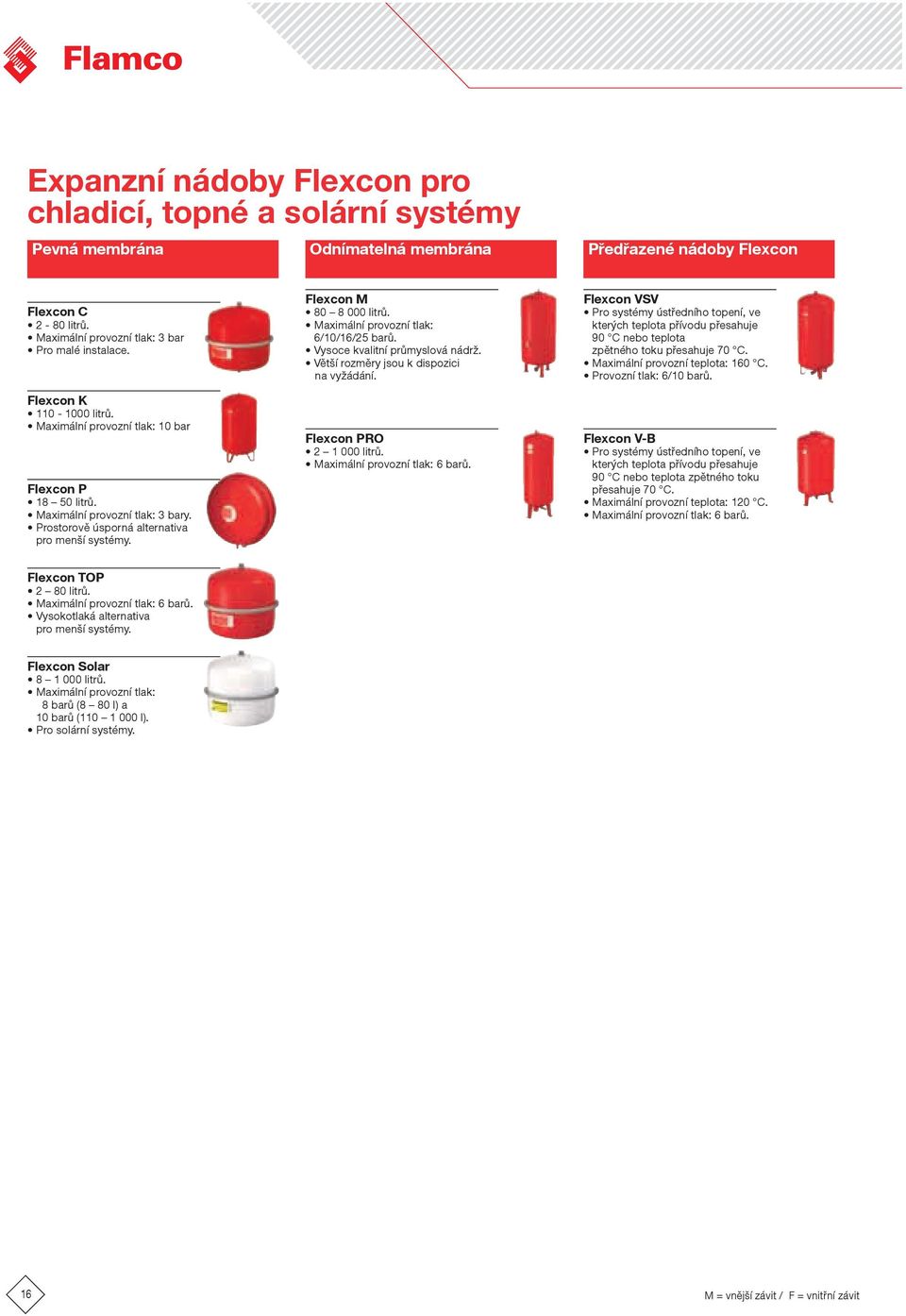

16 Expanzní nádoby Flexcon pro chladicí, topné a solární systémy Pevná membrána Odnímatelný Odnímatelná vak membrána Odnímatelný Předřazené nádoby vak Flexcon Flexcon C 2-80 litrů. Maximální provozní tlak: 3 bar Pro malé instalace. Flexcon K litrů. Maximální provozní tlak: 10 bar Flexcon P litrů. Maximální provozní tlak: 3 bary. Prostorově úsporná alternativa pro menší systémy. Flexcon M litrů. Maximální provozní tlak: 6/10/16/25 barů. Vysoce kvalitní průmyslová nádrž. Větší rozměry jsou k dispozici na vyžádání. Flexcon PRO litrů. Maximální provozní tlak: 6 barů. Flexcon VSV Pro systémy ústředního topení, ve kterých teplota přívodu přesahuje 90 C nebo teplota zpětného toku přesahuje 70 C. Maximální provozní teplota: 160 C. Provozní tlak: 6/10 barů. Flexcon V-B Pro systémy ústředního topení, ve kterých teplota přívodu přesahuje 90 C nebo teplota zpětného toku přesahuje 70 C. Maximální provozní teplota: 120 C. Maximální provozní tlak: 6 barů. Flexcon TOP 2 80 litrů. Maximální provozní tlak: 6 barů. Vysokotlaká alternativa pro menší systémy. Flexcon Solar litrů. Maximální provozní tlak: 8 barů (8 80 l) a 10 barů ( l). Pro solární systémy. 16 M = vnější závit / F = vnitřní závit

17 Expanzní nádoby Flexcon 1 Flexcon P: prostorově úsporné expanzní nádoby vynikající kvality Výhody produktu Butylkaučuková membrána udržuje stabilní předtlak. Předtvarovaná vypouklá membrána s pružným rolováním předchází napínání membrány. Díky spolehlivé konstrukci se známou svorkou Flamco je velikost butylové membrány v porovnání s kompletní membránou jiné srovnatelné nádoby přibližně poloviční. To přináší výhodu omezené propustnosti a delší životnosti membrány a zároveň samotné expanzní nádoby. Rychlá, snadná a prostorově úsporná instalace pomocí závěsného oka. Záruka 5 let. FLEXCON P 18 FLEXCON P 25 FLEXCON P 35 FLEXCON P 50 M = vnější závit / F = vnitřní závit 17

18 Tlakové expanzní nádoby Flexcon Rozhodnutí zvolit kvalitu tlakových expanzních nádob s membránou Flexcon je zárukou spokojenosti. Společnost Flamco již dlouho vysoce převyšuje ostatní výrobce membránových tlakových expanzních nádob. K trvalému úspěchu na konkurenčním trhu ale dobrá pověst značky sama o sobě nestačí. Standardní program společnosti Flamco obsahuje širokou škálu expanzních nádob od 2 do litrů se širokým výběrem předtlaků a maximálních provozních tlaků. Všechny modely se vyznačují konstrukcí, membránou nejvyšší kvality, vysoce kvalitním nátěrem (na samotné expanzní nádobě) a efektivními produkčními metodami. Obě poloviny nádoby jsou před sestavením natřeny. Extrémně omezená propustnost membrány zajišťuje, že bude předtlak udržen po dlouhou dobu, a zaručuje dlouhou životnost. Expanzní nádoby Flexcon se dodávají ve stohovatelných lepenkových krabicích s rukojetí a každá krabice obsahuje jasné pokyny k montáži. Expanzní nádoby Flexcon jsou vždy na skladě u našich velkoobchodníků a v našich vlastních skladech. Kvalifikovaní zaměstnanci společnosti Flamco vám rádi poradí a pomohou. Stačí jim jen zavolat. FLEXCON 8-25 FLEXCON 2-4 FLEXCON Systémy s expanzními nádobami Flexcon 1. Expanzní nádoba Flexcon. 2. Pojistný ventil Prescor. 3. Nálevka Flamco. 4. Odlučovač vzduchu Flamcovent nebo Flexair. 5. Rychloupínací spojka Flexfast. 6. Manometr Flexcon. FLEXCON M = vnější závit / F = vnitřní závit

19 Expanzní nádoby Flexcon 1 Expanzní nádoby s membránou Flexcon jsou vyrobeny z vysoce kvalitní oceli a dodávají se s lesklým červeným epoxidovým nátěrem. Objímka je vyrobena z vysoce odolné tepelně galvanizované oceli (sendzimir). Nádoby Flexcon jsou vhodné pro montáž na zeď nebo na podlahu. Od modelu Flexcon 35 jsou membrána a vodní ventil během skladování a převážení chráněny speciálním ochranným víčkem. Výhody zařízení Flexcon Nejlepší expanzní nádoby díky naší převratné technologii. Vynikající servis před instalací, během instalace i po ní. Praktické příslušenství pro montáž nebo odpojování expanzních nádob Flexcon. Naše membrány jsou vhodné k použití s nemrznoucí směsí. Přesné podrobnosti lze získat na vyžádání. Závit vodní přípojky není natřený, což znamená, že lze expanzní nádobu snadno připojit. Membrána se stáčí nahoru a dolů, a tudíž se nikdy neroztahuje. To má významný vliv na její životnost. Jedinečná konstrukce objímky nepoškozuje membránu ani obě poloviny expanzní nádoby. Dusíkový ventil expanzních nádob Flexcon o objemu 8 80 litrů je zapuštěný a díky krytce a dodatečnému ochrannému krytu se nemůže poškodit. Za studena tlačí dusíkový polštář membránu proti stěně expanzní nádoby Flexcon. Po zahřátí se expanzní nádoba částečně naplní vodou a dojde ke stlačení objemu dusíku. Při dalším zahřívání se část expanzní nádoby zcela naplní vodou a dojde k plnému stlačení objemu dusíku. Pokud se tlak příliš zvýší, otevře se ventil Prescor. Dojde k vypuštění přebytečné vody nebo páry. M = vnější závit / F = vnitřní závit 19

20 Výpočet nádoby pro systémy ústředního topení Výpočet pro expanzní nádobu Flexcon pro systémy ústředního topení s pevnou nebo odnímatelnou membránou Základní koncepty pro výpočet expanzní nádoby Flexcon Při výběru správné expanzní nádoby Flexcon jsou důležité následující koncepty: Objem nádoby Toto je celková kapacita expanzní nádoby Flexcon. Počáteční tlak expanzní nádoby Flexcon Toto je tlak naměřený na dusíkovém plnicím ventilu při teplotě okolí a atmosférickém tlaku. Tlak musí odpovídat statické výšce, zaokrouhlené nahoru na 0,5 baru. Maximální provozní tlak Toto je maximální přípustný systémový tlak na expanzní nádobě Flexcon. Maximální provozní tlak nesmí překročit maximální hodnotu uvedenou na expanzní nádobě. Efektivita nádoby Toto je maximální množství vody, které může být absorbováno na vodní straně membrány. Statická výška Toto je výška systému od přípojky expanzní nádoby Flexcon k nejvyššímu bodu systému měřená v metrech vodního sloupce, (1 m = 0,1 baru). Přednastavený tlak Přednastavený tlak 0,5 baru Přednastavený tlak 1,0 baru 20 M = vnější závit / F = vnitřní závit

21 Expanzní nádoby Flexcon 1 Výkon Toto je poměr mezi celkovou a čistou kapacitou nádoby. Čistý obsah Výkon = Celková kapacita Výkon se určuje poměrem mezi počátečním a koncovým tlakem. V podobě vzorce se vyjadřuje následovně (odvozeno z Boylova zákona): koncový tlak počáteční tlak Výkon = koncový tlak Poznámka: absolutní tlak v barech Maximální výkon expanzních nádob Flexcon s pevnou membránou 0,63. Maximální výkon expanzní nádoby Flexcon 800 litrů = 0,5, expanzní nádoby Flexcon litrů = 0,4. Maximální výkon Flexcon M = 0,72. Pokud dojde k překročení maximálního výkonu expanzní nádoby, může být membrána vystavena namáhání tahem. To by mohlo vést k poškození membrány nebo dokonce způsobit její protržení. Vodní kapacita systému Toto je součet vodní kapacity tepelného zdroje, radiátorů, potrubí atd. po úplném naplnění a vypuštění. Expanzní objem Expanzní objem se počítá následovně: expanzní objem = vodní kapacita x zvýšení objemu při průměrné ohřívací teplotě. Příklad: ohřívací teplota 90/70 C (průměr 80 C) = 2,89 %. Bezpečnostní faktor Doporučujeme zahrnout do výpočtu expanzního objemu toleranci 25 %. Celková kapacita expanzních nádob Flexcon Celková kapacita expanzních nádob Flexcon se počítá následovně: expanzní objem x 1,25 celková kapacita nádoby = výkon M = vnější závit / F = vnitřní závit 21

22 Zvýšení objemu vody v % Níže uvedená tabulka obsahuje údaje o zvýšení objemu vody v procentních bodech při zvýšení teploty vody od 10 C do 110 C. TeplotavexpanznínádoběFlexcon Maximální průběžná teplota v expanzní nádobě Flexcon je 70 C. Minimální přípustná teplota v expanzní nádobě Flexcon je -10 C. Zvýšení teploty [ C] Zvýšení objemu [%] , , , , , , , , , , , , , Zvýšení objemu v % Teplota [ C] Graf ukazuje hodnoty pro ostatní teploty. FLAMC M = vnější závit / F = vnitřní závit

23 Expanzní nádoby Flexcon 1 Výkon V této tabulce můžete odečíst výkon pro různé úrovně počátečního a koncového tlaku. Doporučujeme rozpětí alespoň 1,5 baru mezi počátečním a koncovým tlakem. Statická výška [m] Počáteční tlak [bary] Koncový tlak [bary] ,5 0, ,50 0, ,5 0,38 0,64 0, ,25 0,57 0, ,5 0,13 0,50 0,61 0, ,43 0,56 0, ,5-0,36 0,50 0, ,29 0,44 0, ,5-0,21 0,39 0, ,33 0, , ,28 0, ,22 0, , ,17 0, , , , ,18 Přibližnýodhadvodníkapacity systému Abychom mohli určit požadovanou kapacitu nádoby Flexcon, je nutno vypočítat vodní kapacitu systému jako celku. Pokud není možné určit kapacitu systému, lze ji přibližně odhadnout pomocí zde uvedených historických údajů na základě teploty přiváděné/ odváděné vody 90/70 C. Vodní kapacitu systému lze přibližně odhadnout vynásobením výkonu systému hodnotami uvedenými v tabulce. Tabulka se týká nových systémů. Pro starší systémy doporučujeme použít vyšší hodnoty. Tato metoda je pouze orientační a nezaručuje přesný výpočet potřebné kapacity vaší expanzní nádoby Flexcon. Systém ústředního topení, který obsahuje Kapacita [l/kw] [860 kcal/h] Konvektory nebo ohřívače vzduchu 5,2 Indukční jednotky 5,5 Systémy pro úpravu vzduchu 6,9 Deskové radiátory 8,8 Kombinaci zařízení ústředního topení 10,0 Žebrové radiátory 12,0 Kombinaci zařízení pro chlazení vody 20,0 Vytápění stropů nebo podlahové vytápění 18,5 Rozsáhlá síť potrubí (dálkové vytápění) 25,8 Odvození jednotek: 1 bar = 100 kpa = Pa = 10 N/cm 2 = 0,9869 atm. = 10,2 m vodního sloupce 1 kw = 0,29 kcal/s = 859,86 kcal/h 1 kcal/s = 4,1868 kj/s = 4,1868 kw M = vnější závit / F = vnitřní závit 23

24 Příklady výpočtů pro expanzní nádoby Flexcon Příklad 1 Údaje vodní kapacita = 340 litrů průměrná ohřívací teplota (90/70 ºC) = 80 ºC výška systému = 8 m koncový tlak = 3,0 baru Expanzní nádoba Flexcon a bojler umístěné nahoře. Výpočet Zvýšení objemu v % = 2,89 % 2,9 % 340 x 2,9 Expanzní objem = = 9,86 litrů 100 Rezerva 25 % = 9,9 x 1,25 = 12,4 litru (3,0 + 1) - (0,5 + 1) Výkon = = 0,63 (3,0 + 1) Požadovaná celková kapacita 12,4 expanzní nádoby Flexcon = = 19,7 litru 0,63 Ideální model je Flexcon 25/0,5. Příklad 2 Údaje neznámá kapacita výkon bojleru = 280 kw průměrná ohřívací teplota (80/60 ºC) = 70 ºC výška systému = 12 m koncový tlak = 3,0 baru Expanzní nádoba Flexcon a bojler umístěné dole. součásti systému: 100 % deskové radiátory Výpočet Vypočtená kapacita systému = 280 x 8,8 = litrů Zvýšení objemu v % = 2,25 % x 2,25 Expanzní objem = = 55,4 litrů 100 Rezerva 25 % = 55,4 x 1,25 = 69,3 litru (3,0 + 1) - (1,5 + 1) Výkon = = 0,375 (3,0 + 1) Požadovaná celková kapacita 69,3 expanzní nádoby Flexcon = = 184,8 litru 0,375 Ideální model je Flexcon 200/1,5. 24 M = vnější závit / F = vnitřní závit

25 Expanzní nádoby Flexcon 1 Teorie Minimální provozní tlak Konkrétní cirkulační čerpadla vyžadují určitý tlak (například 1 bar) v sací trubici, aby fungovala správně. Mnoho moderních bojlerů ústředního topení je chráněno na minimální provozní tlak 0,8 nebo 1 bar. Pokud jsou takové čerpadlo nebo bojler začleněny do systému ústředního topení s malou statickou výškou, může být rozumnější nastavit počáteční tlak expanzní nádoby na 1 bar místo na 0,5 baru. Uvědomte si, že zvýšený počáteční tlak nezaručuje, že bude minimální provozní tlak replikován v celém systému! Pravděpodobnost, že když se systém ochlazuje, někde vysoko v systému vznikne podtlak, což by mohlo způsobit problémy s cirkulací vzduchu, je větší, pokud je počáteční tlak řekněme 1 bar, než kdyby byl počáteční tlak nastaven na 0,5 baru. Pokud tlak v systému klesne pod 1 bar, expanzní nádoby s počátečním tlakem 1 bar nemohou vracet vodu do systému, protože expanzní nádoba by vyschla! Plnicí tlak Aby se předešlo podtlaku a problémům s cirkulací vzduchu, je velmi důležité, aby expanzní nádoba nevyschla. Proto společnost Flamco doporučuje, abyste systém naplnili, když je studený, a při tlaku rovnajícím se počátečnímu tlaku plus 0,2 až 0,3 baru (pokud doplňujete teplejší systém, musí být tlak odpovídajícím způsobem vyšší). Nesprávný, nadměrný plnicí tlak může vést k problémům. Pokud je systém, ve kterém je nainstalována expanzní nádoba a má počáteční tlak 0,5 baru, naplněn na 2 bary místo na 0,8 baru, bude spotřebováno o 30 % více celkové kapacity již předtím, než voda v ústředním topení expanduje z důvodu zvýšení teploty! (3 + 1) - (0,8 + 1) A = = 0,55 = 55 % (3,0 + 1) (3 + 1) - (2 + 1) B = = 0,25 = 25 % (3 + 1) Rozdíl ve výkonu ( ): 30% Závěr Vyšší počáteční tlak v expanzní nádobě nezaručuje vyšší systémový tlak. Nesprávný, nadměrný plnicí tlak má nepatřičný dopad. Společnost Flamco doporučuje plnit systém na správný tlak, nejlépe o 0,2 až 0,3 baru nad počáteční tlak expanzní nádoby Flexcon (za studena). Pomoc Společnost Flamco může poskytnout různé druhy pomoci při provádění správného výpočtu pro výběr odpovídající expanzní nádoby Flexcon; můžeme poskytnout technickou dokumentaci, výpočetní kotouče a počítačové programy. Pozn.: Správné místo pro expanzní nádobu je ve zpětném potrubí systému, na sací straně cirkulačního čerpadla. M = vnější závit / F = vnitřní závit 25

26 Výpočet nádoby pro chladicí systémy Expanzní nádoby Flexcon v chladicích a klimatizačních systémech Nemrznoucí směs má mnohem větší koeficient expanze než voda V chladicím systému mohou mít expanzní nádoby Flexcon následující funkce: Když se systém ochladí, objem chladicí vody se zmenší. Expanzní nádoba Flexcon tudíž vrátí vodu do systému, aby byl zachován systémový tlak. Pokud je systém vypnutý, teplota vody se může vrátit na okolní úroveň, což umožní její expanzi. Nádoba tento expanzní objem absorbuje. Expanzní nádoby Flexcon lze používat v systémech, ve kterých je do systémové vody přidána nemrznoucí směs na bázi glykolu. V tabulce níže je uvedeno zvýšení objemu směsí s různým poměrem vody a ethylenglykolu. Jde o průměrné hodnoty. Koeficient expanze vody s přídavkem a bez přídavku nemrznoucí směsi Teplota [ C] Procentní podíl glykolu 0% 10% 20% 30% 40% 50% 10 0,04 0,35 0,67 0,89 1,31 1, ,18 0,50 0,82 1,04 1,46 1, ,43 0,75 1,07 1,29 1,71 2, ,79 1,11 1,43 1,65 2,07 2, ,21 1,53 1,85 2, , ,71 2,03 2,35 2,57 2,99 3, ,25 2,60 2,92 3,14 3,56 3, ,89 3,22 3,54 3,76 4,18 4, ,58 3,91 4,23 4,45 4,87 5, ,35 4,63 4,95 5,17 5,59 5, Zvýšení objemu [%] vol.% [-40 C] 44 vol.% [-30 C] 39 vol.% [-25 C] 34 vol.% [-20 C] 28 vol.% [-15 C] 20 vol.% [-10 C] 1,31 1 0,78 0,64 0,44 0,13 0, Teplota [ C] 0 vol.% = water 26 M = vnější závit / F = vnitřní závit

27 Expanzní nádoby Flexcon 1 Výpočet pro nádobu Flexcon v chladicím systému Při výpočtu požadovaného objemu expanzní nádoby Flexcon jsou důležité následující údaje: Objem vody v systému Procentní podíl přidané nemrznoucí směsi Nejnižší teplota v systému Maximální teplota v systému (= nejvyšší teplota okolí). Expanze směsi voda nemrznoucí směs (procentní podíl). Statická výška systému nad nádobou. Maximální provozní tlak. Počáteční tlak expanzní nádoby je zvolen tak, aby odpovídal statické výšce systému (nad expanzní nádobou). K výpočtu úrovně naplnění expanzní nádoby při nejnižším provozním tlaku lze použít následující vzorec. nejnižší provozní tlak počáteční tlak I = úroveň naplnění nejnižší provozní tlak To znamená, že lze určit zbytkový faktor expanzní nádoby. Zbytkový faktor = 1 úroveň naplnění. Koncový tlak musí být o 0,5 baru nižší než nastavený tlak pojistného ventilu. Výkon se vypočítá pomocí níže uvedeného vzorce: koncový tlak nejnižší provozní tlak II x zbytkový faktor = výkon koncový tlak Poznámka: absolutní tlak v barech Maximální výkon expanzních nádob Flexcon s pevnou membránou 0,63. Maximální výkon expanzní nádoby Flexcon 800 litrů = 0,5, expanzní nádoby Flexcon litrů = 0,4. Maximální výkon Flexcon M = 0,72. Teplota v expanzní nádobě Flexcon musí zůstat nad -10 ºC. Mezi systém a expanzní nádobu Flexcon může být nutné nainstalovat vyrovnávací nádobu nebo předřazenou nádobu Flexcon. Výpočty expanzních nádob Flexcon pro solární instalace najdete v tabulce na adrese www. flamcogroup.com - Servis a podpora M = vnější závit / F = vnitřní závit 27

28 FLEXCON C Pro uzavřené systémy vytápĕní a chlazení (studenou vodou). Když se zvýší teplota v soustavĕ, zvĕtší se objem vody v systému. "Expanzní voda" se dočasnĕ uloží do expanzní nádoby, aby tlak v systému zůstal na správné úrovni. Každá nádoba je ve výrobĕ testována. Svĕrný kruh z pozinkované hlubokotažné oceli. Membrána: Pružná guma s rolovací funkcí. Vhodné k přidání nemrznoucí smĕsi na bázi glykolu s maximální koncentrací 50 %. Červený (RAL 3002) epoxidový práškový nástřik. Maximální provozní tlak: 3,0 bary. Max. teplota na membránĕ (DIN4807/3): 70 C. Max. teplota na [topném] vývodu: 120 C. V souladu se Smĕrnicí o tlakových zařízeních 97/23/ES. Flexcon C 2-25 Objem [l] Přednastavený tlak [bar] Rozmĕry Ø Výška Syst. příp. [M] Hmotnost [kg] Flexcon C 2 2 0, / 4" 1, Flexcon C 2 2 1, / 4" 1, Flexcon C 4 4 0, / 4" 1, Flexcon C 4 4 1, / 4" 1, Flexcon C 8 8 1, / 4" 2, Flexcon C , / 4" 2, Flexcon C , / 4" 3, Flexcon C , / 4" 3, Flexcon C , / 4" 4, Flexcon C , / 4" 4, Nr Flexcon C Objem [l] Přednastavený tlak [bar] Rozmĕry Ø Výška Syst. příp. [M] Hmotnost [kg] Flexcon C , / 4" 5, Flexcon C , / 4" 11, Flexcon C , / 4" 11, Flexcon C , / 4" 11, Flexcon C , " 15, Flexcon C , " 15, Flexcon C , " 15, Nr M = vnější závit / F = vnitřní závit

29 Expanzní nádoby Flexcon 1 Flexcon C Celosvařovaná konstrukce. 6,0 barů Objem [l] Přednastavený tlak [bar] Rozmĕry Ø Výška Syst. příp. [M] Hmotnost [kg] Flexcon C , " 23, Flexcon C , " 23, Flexcon C , " 23, Flexcon C určit " 23, Flexcon C , " 25, Flexcon C , " 25, Flexcon C , " 25, Flexcon C určit " 25, Flexcon C , " 38, Flexcon C , " 38, Flexcon C , " 38, Flexcon C určit " 38, Flexcon C , " 56, Flexcon C , " 56, Flexcon C , " 56, Flexcon C určit " 56, Flexcon C , " 76, Flexcon C , " 76, Flexcon C , " 76, Flexcon C určit " 76, Flexcon C , " 92, Flexcon C , " 92, Flexcon C , " 92, Flexcon C určit " 92, Flexcon C , " 126, Flexcon C , " 126, Flexcon C určit " 126, Flexcon C , " 145, Flexcon C určit " 145, * Výška na nohou. Nr M = vnější závit / F = vnitřní závit 29

30 FLEXCON K Pro uzavřené systémy vytápĕní a chlazení (studenou vodou). Když se zvýší teplota v soustavĕ, zvĕtší se objem vody v systému. "Expanzní voda" se dočasnĕ uloží do expanzní nádoby, aby tlak v systému zůstal na správné úrovni. Každá nádoba je ve výrobĕ testována. Svĕrný kruh z pozinkované hlubokotažné oceli. Membrána: Pružná guma s rolovací funkcí. Vhodné k přidání nemrznoucí smĕsi na bázi glykolu s maximální koncentrací 50 %. Červený (RAL 3002) epoxidový práškový nástřik. Maximální provozní tlak: 10,0 barů. Max. teplotní zatížení membrány (DIN4807.3): 70 C. Max. teplota přívodu (bojler): 90 C. Max. provozní teplota (projekt): 120 C. V souladu se Smĕrnicí o tlakových zařízeních 97/23/ES. Flexcon K Objem [l] Přednastavený tlak [bar] Rozmĕry Ø Výška Syst. příp. [M] Hmotnost [kg] Flexcon K , " 38, Flexcon K , " 38, Flexcon K , " 38, Flexcon K , " 38, Flexcon K , " 38, Flexcon K , " 38, Flexcon K určit " 38, Flexcon K , " 44, Flexcon K , " 44, Flexcon K , " 44, Flexcon K , " 44, Flexcon K , " 44, Flexcon K , " 44, Flexcon K určit " 44, Flexcon K , " 49, Flexcon K , " 49, Flexcon K , " 49, Flexcon K , " 49, Flexcon K , " 49, Flexcon K , " 49, Flexcon K určit " 49, Flexcon K , " 73, Flexcon K , " 73, Flexcon K , " 73, Flexcon K , " 73, Flexcon K , " 73, Flexcon K , " 73, Flexcon K určit " 73, Flexcon K , " 105, Flexcon K , " 105, Flexcon K , " 105, Flexcon K , " 105, Flexcon K , " 105, Flexcon K , " 105, Flexcon K určit " 105, Flexcon K , " 132, Flexcon K , " 132, Flexcon K , " 132, Flexcon K , " 132, Flexcon K , " 132, Flexcon K , " 132, Flexcon K určit " 132, Flexcon K , " 182, Flexcon K , " 182, Flexcon K , " 182, Flexcon K , " 182, Flexcon K , " 182, Flexcon K určit " 182, Flexcon K , " 210, Nr M = vnější závit / F = vnitřní závit

31 Expanzní nádoby Flexcon 1 Objem [l] Přednastavený tlak [bar] Rozmĕry Ø Výška Syst. příp. [M] Hmotnost [kg] Flexcon K , " 210, Flexcon K , " 210, Flexcon K , " 210, Flexcon K určit " 210, * Výška na nohou. FLEXCON P Expanzní nádoba se sníženou výškou a zavĕšovacím okem. Pro použití v uzavřených soustavách vytápĕní a chlazení. Oválný tvar spolu s praktickým zavĕšovacím okem umožňuje rychlou a snadnou montáž s optimálním využitím prostoru. Membrána je upnuta mezi dvĕma polovinami nádoby, což brání mechanickému poškození membrány či polovin nádoby při používání. V porovnání se standardními nádobami s vakem snižuje konstrukce s upínacím kroužkem pomĕr povrchů membrány mezi vzduchem a vodou na polovinu, což vede k nižší propustnosti tlaku plynu, vĕtší spolehlivosti a celkové očekávané životnosti nádoby. Díky této konstrukci nezůstává v nádobĕ žádná zbytková voda. Závit přípojky k systému není ničím potažen, což zajišt'uje bezproblémové připojení. Každá nádoba je před odesláním z výroby testována a dodává se s pĕtiletou zárukou. Vhodné k přidání nemrznoucí smĕsi na bázi glykolu s maximální koncentrací 50 %. Červený (RAL 3002) epoxidový práškový nástřik. Max. provozní tlak: 3,0 bar. Max. teplota na membránĕ (EN13831): 90 C. Max. teplota na (topném) vývodu: 120 C. Nádoba z oceli s vysokou pevností v tahu. Materiál membrány: butylkaučuk. Flexcon P Objem [l] Přednastavený tlak [bar] Rozmĕry Ø Výška Syst. příp. [M] Hmotnost [kg] Flexcon P , / 4" 5, Flexcon P , / 4" 7, Flexcon P , / 4" 8, Flexcon P , / 4" 11, Nr M = vnější závit / F = vnitřní závit 31

32 FLEXCON TOP Pro uzavřené systémy vytápĕní a chlazení (studenou vodou). Když se zvýší teplota v soustavĕ, zvĕtší se objem vody v systému. "Expanzní voda" se dočasnĕ uloží do expanzní nádoby, aby tlak v systému zůstal na správné úrovni. Každá nádoba je ve výrobĕ testována. Svĕrný kruh z pozinkované hlubokotažné oceli. Membrána: Pružná guma s rolovací funkcí. Vhodné k přidání nemrznoucí smĕsi na bázi glykolu s maximální koncentrací 50 %. Červený (RAL 3002) epoxidový práškový nástřik. Maximální provozní tlak: 6,0 barů. Max. teplota na membránĕ (DIN4807/3): 70 C. Max. teplota na [topném] vývodu: 120 C. V souladu se Smĕrnicí o tlakových zařízeních 97/23/ES. Flexcon CE Top 2-25 Objem [l] Přednastavený tlak [bar] Rozmĕry Ø Výška Syst. příp. [M] Hmotnost [kg] Flexcon CE Top 2 2 2, / 4" 1, Flexcon CE Top 4 4 2, / 4" 2, Flexcon CE Top 8 8 2, / 4" 3, Flexcon CE Top , / 4" 4, Flexcon CE Top , / 4" 5, Flexcon CE Top , / 4" 7, Nr Flexcon CE Top Objem [l] Přednastavený tlak [bar] Rozmĕry Ø Výška Syst. příp. [M] Hmotnost [kg] Flexcon CE Top , / 4" 8, Flexcon CE Top , / 4" 11, Flexcon CE Top , " 15, Nr M = vnější závit / F = vnitřní závit

33 Expanzní nádoby Flexcon 1 FLEXCON SOLAR Pro systémy solárního vytápĕní a chlazení (studenou vodou). Tlakové expanzní nádoby pro jednotky napájené solární energií. Solární topné systémy musí být instalovány v souladu s nejnovĕjšími technickými předpisy. Membrána: Pružný butylkaučuk s rolovací funkcí. Vhodné k přidání nemrznoucí smĕsi na bázi glykolu s maximální koncentrací 50 %. Max. teplota na [topném] vývodu: 120 C. V souladu se Smĕrnicí o tlakových zařízeních 97/23/ES. Flexcon Solar 8-25 Svĕrný kruh z pozinkované hlubokotažné oceli. Bílý (RAL 9010) epoxidový práškový nástřik. Maximální provozní tlak: 8,0 barů. Max. teplotní zatížení membrány: 110 C. Objem Přednastavený tlak Ø Výška příp. nost Rozmĕry Syst. Hmot- [l] [bar] [M] [kg] Flexcon Solar 8 8 2, /4" 3, Flexcon Solar , /4" 4, Flexcon Solar , /4" 5, Flexcon Solar , /4" 7, Nr Flexcon Solar Svĕrný kruh z pozinkované hlubokotažné oceli. Bílý (RAL 9010) epoxidový práškový nástřik. Maximální provozní tlak: 8,0 barů. Max. teplotní zatížení membrány: 110 C. Objem Rozmĕry [l] Přednastavený tlak [bar] Ø Výška Syst. příp. [M] Hmotnost [kg] Flexcon Solar , / 4" 8, Flexcon Solar , / 4" 11, Flexcon Solar , " 15, Nr M = vnější závit / F = vnitřní závit 33

34 Flexcon M Flexcon Solar Celosvařovaná konstrukce. Expanzní červený nádoba (RAL Flexcon 3002) epoxidový M vám práškový nabízí nástřik. Maximální provozní tlak: 10,0 barů. speciální Max. výhody teplotní v instalacích zatížení membrány s velkými (DIN4807.3): rozdíly 70 ve C. statickém tlaku a nastaveném tlaku Objem Přednastavený tlak Rozmĕry pojistného ventilu. [l] [bar] ř Výška Syst. příp. [M] Hmotnost [kg] 10,0 barů Flexcon Solar , " 38, Flexcon Solar , " 44, Flexcon Solar , " 49, Flexcon Solar , " 73, Flexcon Solar , " 105, Flexcon Solar , " 132, Flexcon Solar , " 181, Flexcon Solar , " 211, Všechny expanzní nádoby Flexcon M jsou vybaveny vyměnitelnou membránou. Tato membrána vytvoří přepážku mezi expanzní vodou uvnitř membrány a dusíkovým polštářem. Nr Přírubová konstrukce nádoby Flexcon M vám umožní vyměnit butylkaučukovou membránu. Vysoká efektivita znamená, že je kapacita nádoby využívána s největším účinkem. Volitelně může být expanzní nádoba Flexcon M vybavena plovákovým odvzdušňovačem Flexvent Super. Každá expanzní nádoba Flexcon M je standardně vybavena manometrem. Všechny expanzní nádoby Flexcon M od objemu litrů jsou vybaveny nastavitelnou nožkou. FLEXCON M Systémy s více bojlery: 1. Expanzní nádoba Flexcon (v závislosti na kapacitě bojleru). 2. Pojistný ventil Prescor nebo Prescomano. 3. Nálevka Flamco. 4. Připojovací souprava Flexcon ½. 5. Flexcon manometr nebo kombinace manometru a teploměru. 6. Odvzdušňovací vybavení Flamco. 7. Jedna nebo více nádob Flexcon M. 8. Automatická doplňovací jednotka Flamco. 34 M = vnější závit / F = vnitřní závit

35 Expanzní nádoby Flexcon 1 FLEXCON M Expanzní nádoba pro uzavřené systémy vytápĕní a chlazení (studenou vodou). Nádoba je vybavena výmĕnným vakem, který je vyroben z vysoce kvalitního butylkaučuku v souladu s normou DIN Značných výhod lze dosáhnout zejména při použití v systémech, kde se vyskytují velké tlakové odchylky mezi statickým tlakem a přednastaveným tlakem pojistného ventilu. Příslušenství se objednává zvlášt'. Výmĕnný vak. S revizním krytem a manometrem. S výškovĕ nastavitelnými nožičkami (od 2800 litrů). Dodává se připraveno k připojení k systému. Vhodné k přidání nemrznoucí smĕsi na bázi glykolu s maximální koncentrací 50 %. Červený (RAL 3002) epoxidový práškový nástřik. Max. teplota na membránĕ (DIN4807/3): 70 C. Max. teplota na (topném) vývodu: 120 C. V souladu se Smĕrnicí o tlakových zařízeních 97/23/ES. Kvalita materiálu: ASTM/ISO: A181 třída 60 / S235JRG2. Flexcon M Maximální provozní tlak: 6,0 barů. Objem [l] Rozmĕry Ø Výška Syst. příp. [M] Hmotnost [kg] Flexcon M " Flexcon M / 4" Flexcon M / 4" Flexcon M / 4" Flexcon M / 2" Flexcon M / 2" Flexcon M / 2" Flexcon M " Flexcon M / 2" Flexcon M / 2" Flexcon M / 2" Flexcon M DN 100 * Flexcon M DN 100 * * Příruby tak jako u EN PN 16. M = vnější závit / F = vnitřní závit 35

36 M Flexcon Maximální provozní Pro tlak: 10,0 barů. Expanzní nádoba Flexcon Pro Objem vám nabízí Rozmĕry Syst. Membránová Hmotnost tlaková 10,0 expanzní barů nádoba s vyměnitelným dle normy DIN V speciální výhody v instalacích s [l] velkými rozdíly ve příp. vakem ř Výška [M] [kg] statickém tlaku a nastaveném tlaku K použití v topných instalacích s pracovní teplotou 120 pojistného Flexcon M ventilu " C (maximální 45 1 teplota (vak) 70 C) a pro instalace s Flexcon M / 4" chlazenou vodou (chlazení a klimatizace). Flexcon M / 4" Flexcon M / 4" Flexcon M / 2" Flexcon M / 2" Flexcon M / 2" Flexcon M " Flexcon M / 2" Flexcon M / 2" Flexcon M / 2" Flexcon M DN 100* Flexcon M DN 100* * Příruby tak jako u EN PN 16. Expanzní nádoby Flexcon Pro od objemu 770 litrů jsou osazeny manometrem. Vysoká efektivita znamená, že je kapacita expanzní nádoby využívána s největším účinkem. Díky závitové přípojce lze expanzní nádobu Flexcon Pro nainstalovat do systému snadno a s nízkými náklady. FLEXCON PRO Systémy s více bojlery: 1. Expanzní nádoba Flexcon (v závislosti na kapacitě bojleru). 2. Pojistný ventil Prescor nebo Prescomano. 3. Nálevka Flamco. 4. Připojovací souprava Flexcon ½. 5. Flexcon manometr nebo kombinace manometru a teploměru. 6. Odvzdušňovací vybavení Flamco. 7. Jedna nebo více nádob Flexcon PRO. 8. Automatická doplňovací jednotka Flamco 36 M = vnější závit / F = vnitřní závit

37 Expanzní nádoby Flexcon 1 FLEXCON PRO Pro systémy vytápĕní a chlazení (studenou vodou). Výmĕnný vak. Červený (RAL 3002) epoxidový práškový nástřik. Vhodné k přidání nemrznoucí smĕsi na bázi glykolu s maximální koncentrací 50 %. Maximální provozní tlak: 6,0 barů. Max. teplota na membránĕ (EN 13831): 70 C. Max. teplota na (topném) vývodu: 120 C. V souladu se Smĕrnicí o tlakových zařízeních 97/23/ES. Kvalita materiálu: - ASTM/ISO: A181 třída 60 / S235JRG2. Flexcon PRO Objem [l] Přednastavený tlak [bar] Rozmĕry Ø Výška Syst. příp. [M] Hmotnost [kg] Flexcon PRO , " Flexcon PRO , " Flexcon PRO , " Flexcon PRO , " Flexcon PRO , " Flexcon PRO , " Flexcon PRO , " Flexcon PRO , " Flexcon PRO , " Flexcon PRO , " M = vnější závit / F = vnitřní závit 37

38 Předřazené nádoby Flexcon VSV a V-B V uzavřených topných systémech může teplota přívodu dosáhnout 120 C. Trvalá teplotní zátěž na membráně v nádobách Flexcon je v souladu s příslušnou normou nejvýše 70 C. Proto musí být expanzní nádoby Flexcon nainstalovány ve zpětném potrubí. Pokud není teplota ve zpětném potrubí omezena na 70 C, je nutno nainstalovat předřazenou nádobu. V této předřazené nádobě se může expanzní voda ochladit. Příliš horká voda teče z instalace do horní části předřazené nádoby. Horká voda se mísí se studenou vodou, která už je v nádobě. Ze spodní části nádoby se převádí výrazně chladnější voda do expanzní nádoby. FLEXCON V-B Maximální teplota expanzní vody, která je přiváděna do expanzní nádoby Flexcon, zůstává pod maximální povolenou teplotou pro membránu. FLEXCON V-B FLEXCON VSV Maximální teplota přívodu vody pro předřazené nádoby Flexcon V-B je 120 C pro model s tlakem 6 barů a 160 C pro model s tlakem 10 barů, přičemž pro nádoby Flexcon VSV je to 160 C. Míra ochlazení expanzní vody závisí na objemu předřazené nádoby. Nádoba musí být instalována tak, aby bylo zaručeno bezproblémové fungování a údržba. Předřazená nádoba nesmí být izolována. Okolo nádoby a mezi nádobou a stropem musí být volný prostor alespoň 400 mm. 38 M = vnější závit / F = vnitřní závit

39 Expanzní nádoby Flexcon 1 Výpočet pro předřazené nádoby Flexcon VSV a Flexcon V-B Požadovaný objem předřazené nádoby Flexcon VSV a Flexcon V-B závisí na teplotě přívodu a na procentuální míře čistého expanzního objemu dle níže uvedené tabulky. Teplota přívodu [ C] Objem předřazené nádoby Flexcon % čistého expanzního objemu Příklad výpočtu pro předřazenou nádobu Flexcon Údaje: expanzní objem = litrů teplota přívodu (105/95 C) = 105 C Výpočet: Požadovaný objem nádoby = 15 % expanzního objemu 15 x 1740 = = 261 litrů 100 Ideální předřazenou nádobou je tudíž Flexcon VSV 350. Nákres připojení předřazené nádoby Flexcon Předřazená nádoba funguje na principu toho, že horká voda je lehčí než studená voda. Předřazená nádoba se plní vodou shora, kde se bude koncentrovat teplo. Zchlazená systémová voda bude vzhledem ke své větší hustotě klesat dolů a tato chladnější voda bude přirozeně vytlačována k přípojce na spodní straně expanzní nádoby. (Automatický) odvzdušňovací ventil Odtok expanzní potrubí M = vnější závit / F = vnitřní závit 39
