1 MĚŘENÍ TVAROVÝCH ÚCHYEK INDIVIDUÁNÍ ŘEŠENÍ, VYSPĚÉ TECHNOOGIE, PŘESVĚDČIVÁ KONCEPCE: PŘÍSTROJE MITUTOYO NA MĚŘENÍ TVARU PŘÍSTROJE NA MĚŘENÍ TVARU PRCZ1154(6)

2 Vy definujete úlohu KRUHOM Měřicí technika ve vrcholné MĚŘENÍ TVAROVÝCH ÚCHYEK formě. Pro dokonalé testování rotačně symetrických obrobků. Široký výběr produktů Mitutoyo nabízí účinné a efektivní řešení pro všechny Vaše potřeby měření tvaru ve výrobní lince, místnosti pro kontrolu kvality nebo laboratoři. Od velmi snadno ovladatelného, kompaktního přístroje se specializovaným procesorem a vestavěnou tiskárnou až po vysoce přesný, PC řízený referenční model, Mitutoyo řešení měření pro rotačně symetrické obrobky je navrženo tak, aby vyhovovalo prakticky každé aplikaci. Tento prospekt představuje přehled o rozsahu Mitutoyo měřicích přístrojů kruhovitosti, který Vám pomůže vybrat systém, který nejlépe odpovídá Vašim jednotlivým měřicím úlohám. Ukazuje specifikace, konfigurace a další vybavení přístrojů a prémiová softwarová řešení. K dispozici jsou také prospekty jednotlivých produktů, pro podrobné informace o měřicím přístroji dle Vašeho výběru. Bez ohledu na to, který model si vyberete, s měřicími přístroji kruhovitosti od firmy Mitutoyo můžete důvěřovat zkušenostem, schopnostem a vysokému výkonu světové jedničky v oblasti měřicí techniky a být si jisti prvotřídními zákaznicky orientovanými službami. 2

3 ĚRY 3

4 my navrhujeme perfektní řešení. Model Popis Rozsah měření (mm) ROUNDTEST RA-10 Základní úrovně řešení pro jednoduché úkoly měření tvaru ve výrobním prostředí. S velkým, přehledným displejem pro provádění operací a zobrazování výsledků měření. 117 Ø 100 Poloautomatický Manuální ROUNDTEST RA-120 ROUNDTEST RA-120P ROUNDTEST RA-1600 Kompaktní řešení pro přesné, efektivní a snadné měření tvaru ve výrobním prostředí. S velkým, snadno čitelným displejem pro zřetelnou prezentaci výsledků měření. Kompaktní zařízení, které je snadno ovladatelné, vybavené stejnými funkcemi jako ROUNDTEST RA-120, pro použití ve výrobě. Doplněný PC konektivitou a vysoce výkonným softwarem ROUNDPAK pro měření a analýzu. Kompaktní stolní přístroj určený pro vysoké standardy přesnosti měření. Poskytuje dostatečný rozsah měření vhodný pro středně velké kompaktní a složité obrobky Ø 280 Ø 280 Ø 280 4

5 Specifické vlastnosti zařízení >Podporuje většinu běžně používaných analýz tvaru >Integrovaná tiskárna >Široká nabídka volitelného příslušenství >Samostatný přístroj s vestavěným procesorem a displejem >Velké barevné CD >Vyhovuje ČSN EN ISO ROUNDTEST RA-10 >Jednoduché manuální vyrovnání obrobku >Velký rozsah centrování >Integrovaná tiskárna >Široká nabídka volitelného příslušenství >Samostatný přístroj s vestavěným procesorem a displejem >Velké barevné CD >Vyhovuje ČSN EN ISO >Podporuje 16 jazyků ROUNDTEST RA-120 >Měřicí a analytický software ROUNDPAK >Jednoduché manuální vyrovnání obrobku >Velký rozsah centrování >Široká nabídka volitelného příslušenství >Univerzální ovládání pomocí PC ROUNDTEST RA-120P >Měřicí a analytický software ROUNDPAK >Velký rozsah centrování >Široká nabídka volitelného příslušenství >Funkce měření po spirále >ABS pravítka v ose X a Z ROUNDTEST RA

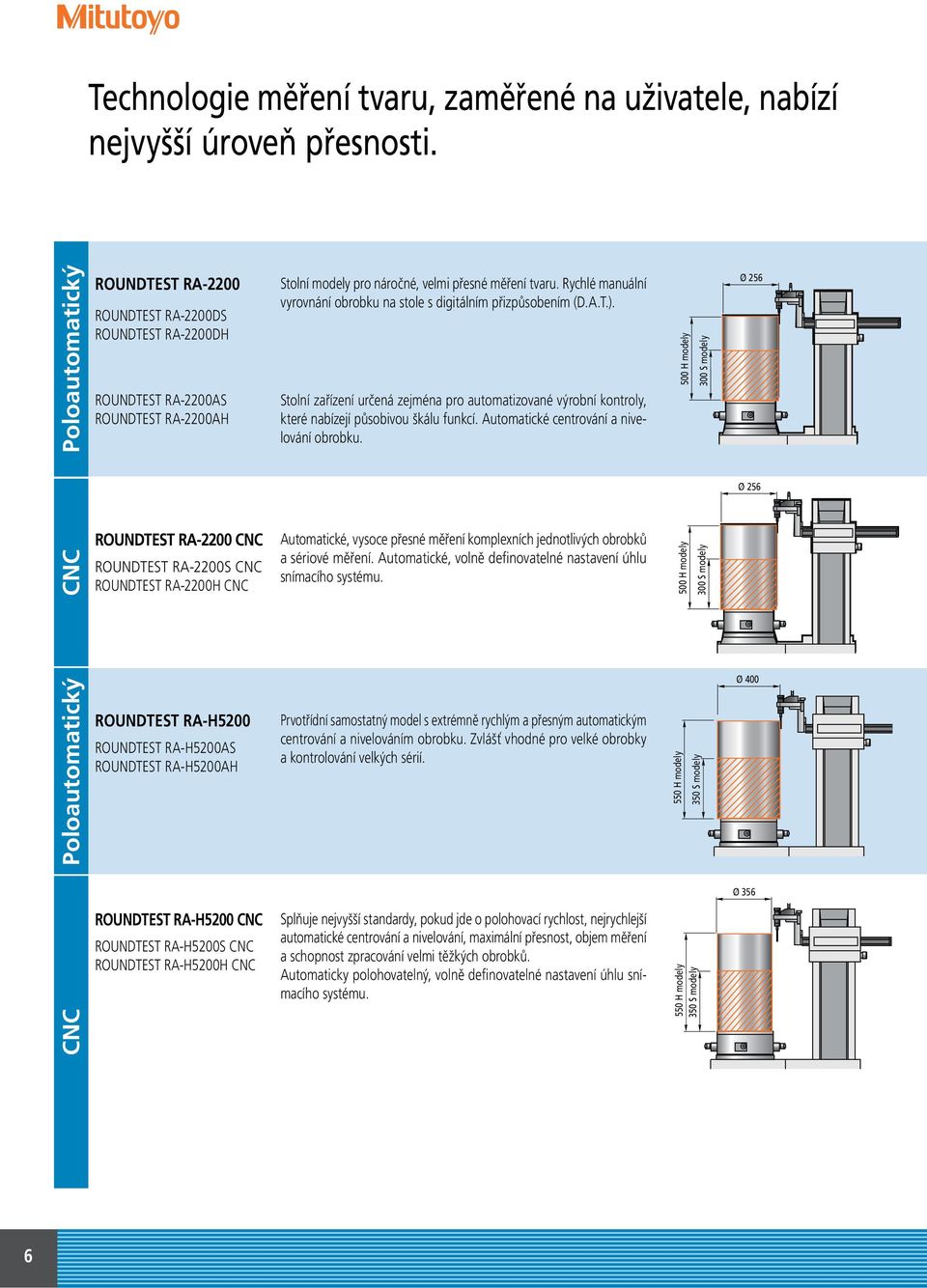

6 Technologie měření tvaru, zaměřené na uživatele, nabízí nejvyšší úroveň přesnosti. Poloautomatický ROUNDTEST RA-2200 ROUNDTEST RA-2200DS ROUNDTEST RA-2200DH ROUNDTEST RA-2200AS ROUNDTEST RA-2200AH Stolní modely pro náročné, velmi přesné měření tvaru. Rychlé manuální vyrovnání obrobku na stole s digitálním přizpůsobením (D.A.T.). Stolní zařízení určená zejména pro automatizované výrobní kontroly, které nabízejí působivou škálu funkcí. Automatické centrování a nivelování obrobku. 500 H modely 300 S modely Ø 256 Ø 256 CNC ROUNDTEST RA-2200 CNC ROUNDTEST RA-2200S CNC ROUNDTEST RA-2200H CNC Automatické, vysoce přesné měření komplexních jednotlivých obrobků a sériové měření. Automatické, volně definovatelné nastavení úhlu snímacího systému. 500 H modely 300 S modely Poloautomatický ROUNDTEST RA -H5200 ROUNDTEST RA -H5200AS ROUNDTEST RA -H5200AH Prvotřídní samostatný model s extrémně rychlým a přesným automatickým centrování a nivelováním obrobku. Zvlášť vhodné pro velké obrobky a kontrolování velkých sérií. 550 H modely 350 S modely Ø 400 Ø 356 CNC ROUNDTEST RA -H5200 CNC ROUNDTEST RA -H5200S CNC ROUNDTEST RA -H5200H CNC Splňuje nejvyšší standardy, pokud jde o polohovací rychlost, nejrychlejší automatické centrování a nivelování, maximální přesnost, objem měření a schopnost zpracování velmi těžkých obrobků. Automaticky polohovatelný, volně definovatelné nastavení úhlu snímacího systému. 550 H modely 350 S modely 6

7 Praktické, výkonné a hospodárné. >Měřicí a analytický software ROUNDPAK >Velký rozsah centrování >Široká nabídka volitelného příslušenství >ABS pravítka v ose X a Z >Volitelně k dispozici s analýzou drsnosti povrchu ROUNDTEST RA-2200 >Měřicí a analytický software ROUNDPAK >Velký rozsah centrování >Široká nabídka volitelného příslušenství >ABS pravítka v ose X a Z >Plně automatický rotační a otočný snímací systém >Volitelně k dispozici s analýzou drsnosti povrchu ROUNDTEST RA-2200 CNC >Měřicí a analytický software ROUNDPAK >Velký rozsah centrování >Široká nabídka volitelného příslušenství >ABS pravítka v ose X a Z >Volitelně k dispozici s analýzou drsnosti povrchu >Aktivní tlumič vibrací >MKP konstrukce pro maximální stabilitu >Měřicí a analytický software ROUNDPAK >Velký rozsah centrování >Široká nabídka volitelného příslušenství >ABS pravítka v ose X a Z >Plně automatický rotační a otočný snímací systém >Volitelně k dispozici s analýzou drsnosti povrchu >Aktivní tlumič vibrací >MKP konstrukce pro maximální stabilitu ROUNDTEST RA -H5200 ROUNDTEST RA -H5200 CNC 7

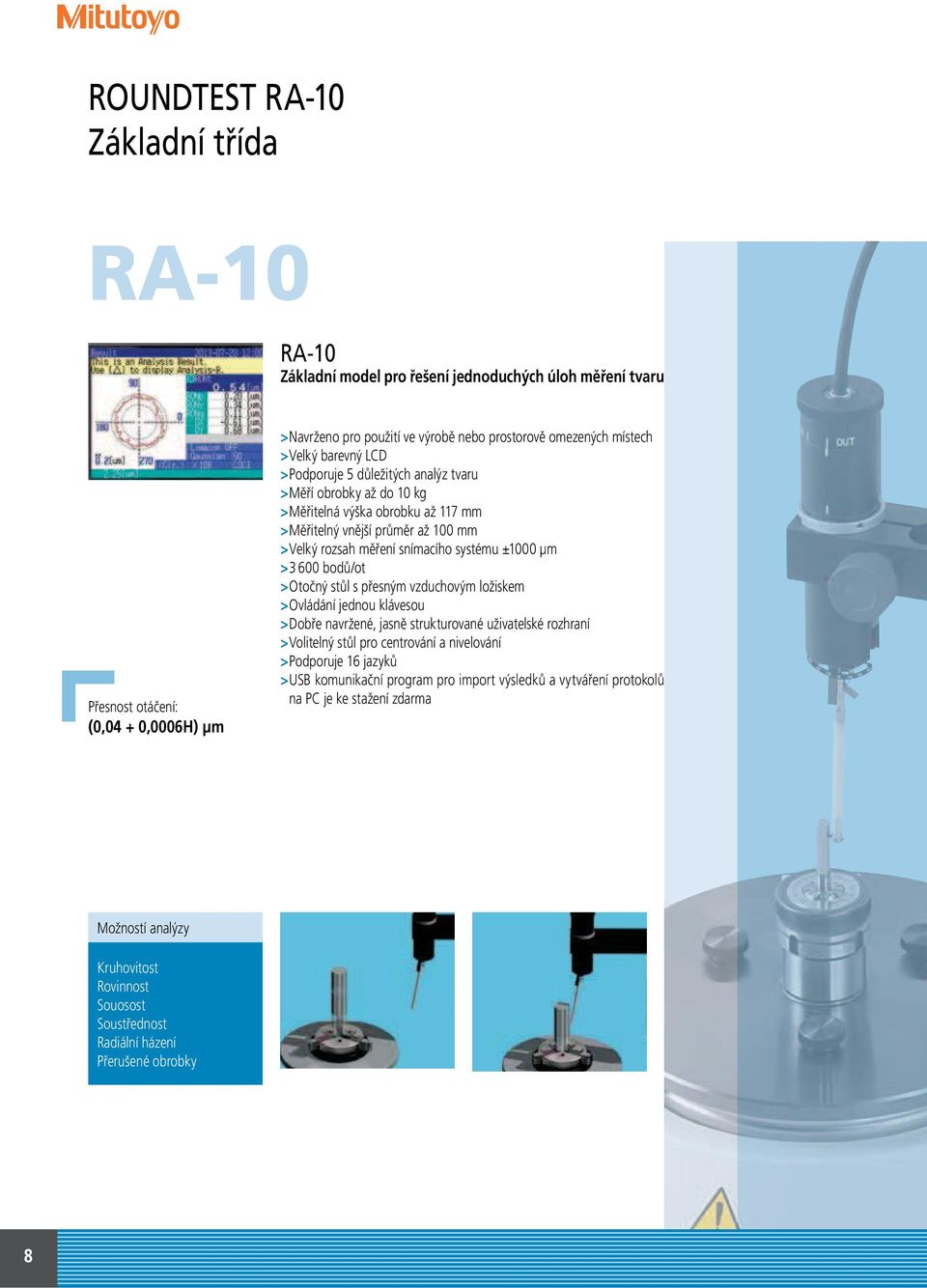

8 ROUNDTEST RA-10 Základní třída RA-10 RA-10 Základní model pro řešení jednoduchých úloh měření tvaru Přesnost otáčení: (0,04 + 0,0006H) µm >Navrženo pro použití ve výrobě nebo prostorově omezených místech >Velký barevný CD >Podporuje 5 důležitých analýz tvaru >Měří obrobky až do 10 kg >Měřitelná výška obrobku až 117 mm >Měřitelný vnější průměr až 100 mm >Velký rozsah měření snímacího systému ±1000 µm >3 600 bodů/ot >Otočný stůl s přesným vzduchovým ložiskem >Ovládání jednou klávesou >Dobře navržené, jasně strukturované uživatelské rozhraní >Volitelný stůl pro centrování a nivelování >Podporuje 16 jazyků >USB komunikační program pro import výsledků a vytváření protokolů na PC je ke stažení zdarma Možností analýzy Kruhovitost Rovinnost Souosost Soustřednost Radiální házení Přerušené obrobky 8

9 Kompaktní stolní přístroj pro provádění měření přímo v dílně a ve výrobě. S velkým displejem a integrovanou tiskárnou. Kruhovitost Rovinnost Soustřednost Souosost Radiální házení 9

10 ROUNDTEST RA-120 Jednoduchý, praktický Prak RA-120 RA-120 Vhodný pro dílenské prostředí a připraven na výkon. Snadno použitelný a cenově výhodný Přesnost otáčení: (0,04 + 0,0006H) µm >Určen pro použití ve výrobě >Splňuje normy jako jsou ČSN EN ISO a >Velký barevný CD >Podporuje 10 důležitých analýz tvaru >Měří obrobky až do 25 kg >Měřitelná výška obrobku až 280 mm >(v závislosti na měřicí úloze až do 480 mm) >Měřitelný vnější průměr až 280 mm (v závislosti na úloze měření až do 380 mm) >Velký rozsah měření snímacího systému ±1 000 µm >Otočný stůl s přesným vzduchovým ložiskem >Centrování a nivelování stolu pomocí čtyř DIGIMATIC mikrometrických hlavic >ABS pravítko v ose Z >Pohodlné jemné stavění polohy >Ovládání jednou klávesou >Dobře navržené, jasně strukturované uživatelské rozhraní >Točítko pro přesné ovládání menu >Podporuje 16 jazyků >USB komunikační program pro import výsledků a vytváření protokolů na PC je ke stažení zdarma Podívejte se na video této řady na našem kanálu YouTube: 10 možností analýzy Kruhovitost Souosost Soustřednost Radiální házení Axiální házení Odchylka tloušťky stěny Rovinnost Rovnoběžnost Přerušené obrobky Kruhovitost Souosost Soustřednost Radiální házení Axiální házení Ve vztahu k ose/rovině Odchylka Rovinnost Rovnoběžnost tloušťky stěny 10

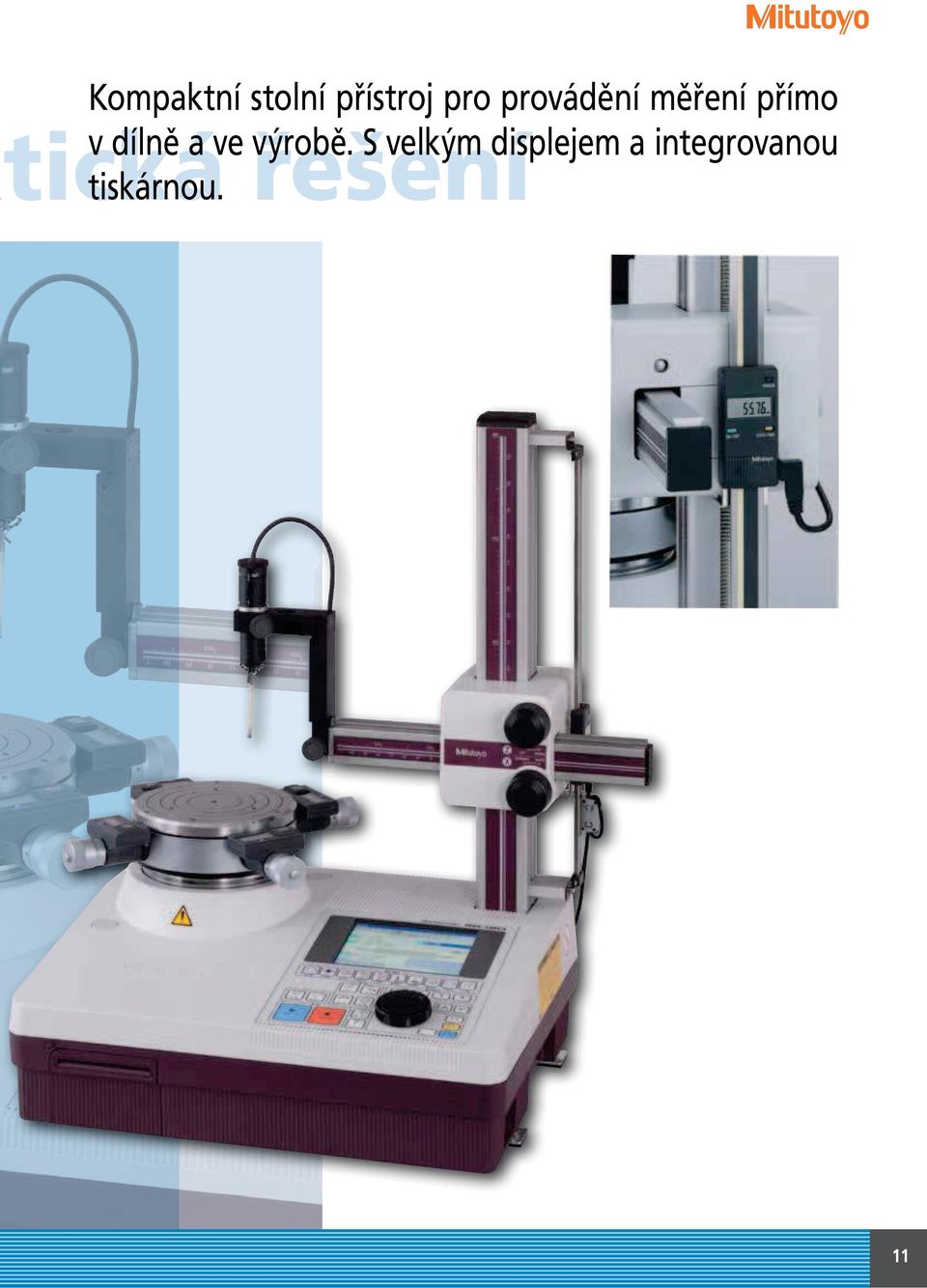

11 Kompaktní stolní přístroj pro provádění měření přímo v dílně a ve výrobě. S velkým displejem a integrovanou tická řešení tiskárnou. 11

12 ROUNDTEST RA-120P Provedení s PC PC ver RA-120P Přesnost otáčení: (0,04 + 0,0006H) µm ROUNDTEST RA-120P Připojení k PC pro větší univerzálnost. Prvotřídní software pro snadné použití. Obrazovka výsledků: Soustřednost Obrazovka výsledků: Kruhovitost Podívejte se na video této řady na našem kanálu YouTube: >PC verze s vysoce výkonným softwarem ROUNDPAK >Určeno pro použití ve výrobě a měřicích místnostech >Podporuje 12 analýz tvaru >Měří obrobky až do 25 kg >Měřitelná výška obrobku až 280 mm (v závislosti na úloze měření, až do 480 mm) >Měřitelný vnější průměr až 280 mm (v závislosti na úloze měření, až do 380 mm) >Velký rozsah měření snímacího systému ±1 000 µm >Otočný stůl s přesným vzduchovým ložiskem >3 600 bodů/ot >Centrování a nivelování stolu pomocí čtyř DIGIMATIC mikrometrických hlavic >ABS pravítko v ose Z >Pohodlné jemné stavění polohy >Jemné polohování snímacího systému s automatickým nastavením nulového bodu pomocí softwaru ROUNDPAK >Uživatelské rozhraní softwaru ROUNDPAK pro rychlá jednotlivá měření, psaní měřicích programů, dokumentaci a archivování výsledků >Uživatelem definovaný požadavek na úpravu centrování a nivelování DIGIMATIC mikrometrických hlavic >SPC a USB rozhraní 12 možností analýzy Kruhovitost Souosost Soustřednost Radiální házení Axiální házení Odchylka tloušťky stěny Rovinnost Rovnoběžnost Přerušené obrobky Výkonové spektrum Harmonická analýza 12

13 Kompaktní stolní přístroj pro provádění měření ve vý- zerobních prostředích. 13

14 ROUNDTEST RA-1600 Servopoháněné osy pro vyšší komfort Komfo RA-1600 Přesnost otáčení: (0,02 + 0,0006H) µm Přímost sloupu (osa Z): 0,2 µm/100 mm Možnosti analýzy Válcovitost Kruhovitost Soustřednost Souosost Radiální házení Axiální házení Rovinnost Rovnoběžnost Přerušené povrchy Měření po spirále Celkové radiální házení Celkové axiální házení Sklon Kuželovitost Výkonové spektrum Harmonická analýza ROUNDTEST RA-1600 Snadné manuální centrování a nivelování obrobku. Otočný stůl se vzduchovým ložiskem pro extrémně přesné, nebrzděné otáčení. >PC verze s vysoce výkonným softwarem ROUNDPAK >Podporuje širokou škálu analýz tvaru >ABS pravítka v ose X a Z >Měří obrobky až do 25 kg >Měřitelné snímání výšky až do 300 mm >Měřitelný vnější průměr až 280 mm >Maximální průměr obrobku 560 mm >Velký rozsah měření snímacího systému ±400 µm >Nastavitelná měřicí síla >Otočný stůl s přesným vzduchovým ložiskem >Max bodů/ot >Centrování a nivelování pomocí digitálního přizpůsobení stolu (D.A.T.) podporované čtyřmi DIGIMATIC mikrometrickými hlavicemi >Velký rozsah centrování ±3 mm >Velký rozsah nivelování ±1 >Servopoháněná osa Z >Servopoháněná osa X >Vzdálenost pohybu osy X 165 mm >Uživatelské rozhraní softwaru ROUNDPAK pro rychlá jednotlivá měření, psaní měřicích programů, dokumentaci a archivování výsledků >Uživatelem definovaný požadavek na úpravu D.A.T. >Rozhraní SPC a USB >K dispozici velký rozsah snímacích doteků Obrazovka výsledků: Válcovitost, 3D pohled Obrazovka výsledků: Válcovitost, pohled shora Měření kruhovitosti, vnější, vertikální 14

15 Kompaktní stolní model pro náročné úkoly, s testováním rtní válcovitosti. Měření rovinnosti Měření kruhovitosti, vnitřní Měření válcovitosti po spirále 15

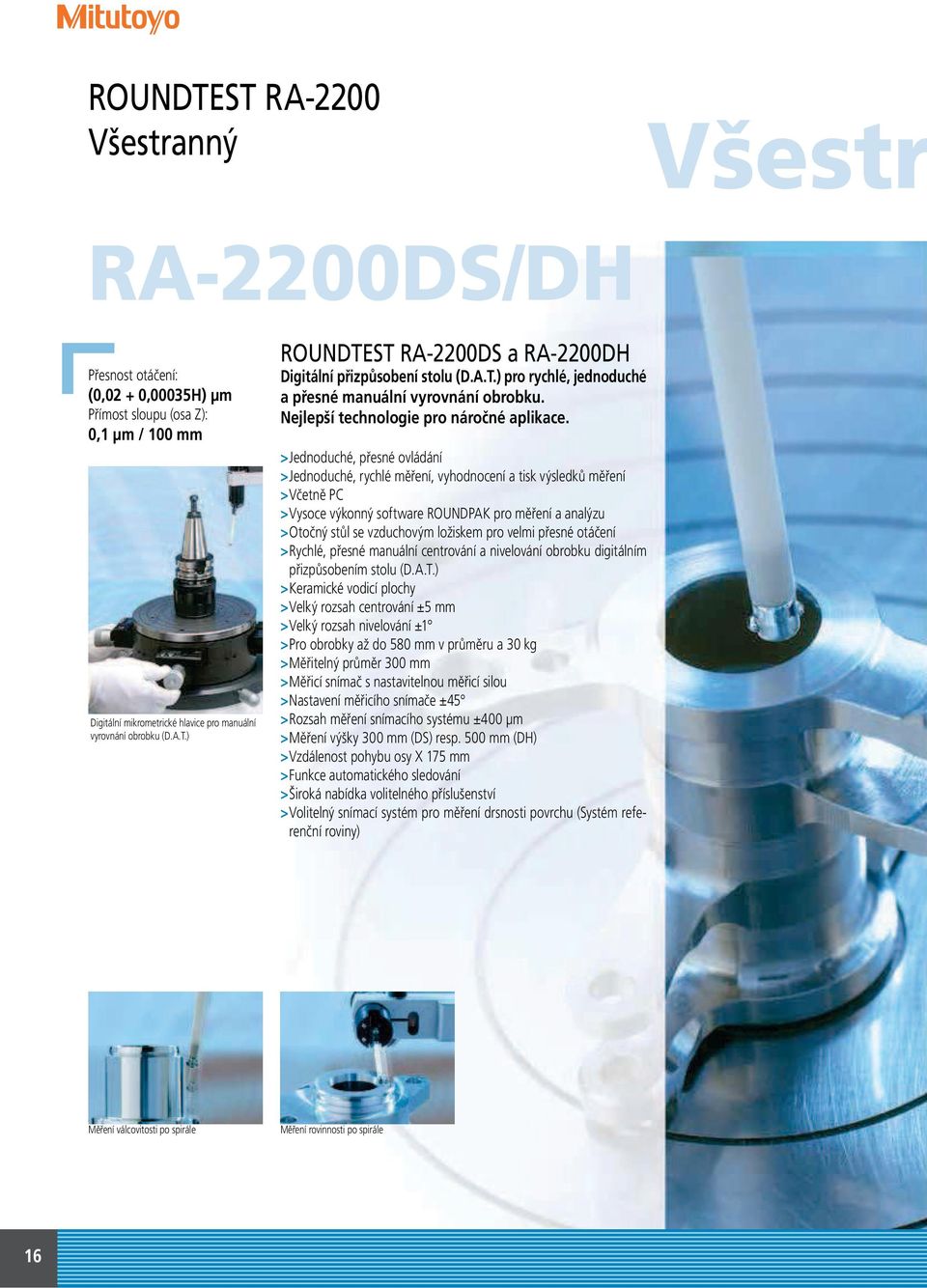

16 ROUNDTEST RA-2200 Všestranný Všestr RA-2200DS/DH Přesnost otáčení: (0,02 + 0,00035H) µm Přímost sloupu (osa Z): 0,1 µm / 100 mm Digitální mikrometrické hlavice pro manuální vyrovnání obrobku (D.A.T.) ROUNDTEST RA-2200DS a RA-2200DH Digitální přizpůsobení stolu (D.A.T.) pro rychlé, jednoduché a přesné manuální vyrovnání obrobku. Nejlepší technologie pro náročné aplikace. >Jednoduché, přesné ovládání >Jednoduché, rychlé měření, vyhodnocení a tisk výsledků měření >Včetně PC >Vysoce výkonný software ROUNDPAK pro měření a analýzu >Otočný stůl se vzduchovým ložiskem pro velmi přesné otáčení >Rychlé, přesné manuální centrování a nivelování obrobku digitálním přizpůsobením stolu (D.A.T.) >Keramické vodicí plochy >Velký rozsah centrování ±5 mm >Velký rozsah nivelování ±1 >Pro obrobky až do 580 mm v průměru a 30 kg >Měřitelný průměr 300 mm >Měřicí snímač s nastavitelnou měřicí silou >Nastavení měřicího snímače ±45 >Rozsah měření snímacího systému ±400 µm >Měření výšky 300 mm (DS) resp. 500 mm (DH) >Vzdálenost pohybu osy X 175 mm >Funkce automatického sledování >Široká nabídka volitelného příslušenství >Volitelný snímací systém pro měření drsnosti povrchu (Systém referenční roviny) Měření válcovitosti po spirále Měření rovinnosti po spirále 16

17 Stolní modely nabízející působivě širokou škálu funkcí. anný Volitelně k dispozici s manuálním nebo automatickým centrováním a nivelováním obrobku. RA-2200AS/AH ROUNDTEST RA-2200AS a RA-2200AH Předprogramovaný úspěch spolehlivé a rychlé automatické centrování a nivelování obrobku. Ideální pro náročné měřicí úlohy a automatickou sériovou kontrolu. (A.A.T.: Automatic Adjustment Table) Přesnost otáčení: (0,02 + 3,5H/10 000) µm Přímost sloupu (osa Z): 0,1 µm / 100 mm >Stejný rozsah funkcí jako RA-2200 DS a DH, ale včetně: >Přesvědčivě rychlého, přesného a automatického centrování a nivelování obrobku >Rozsah centrování ± 3 mm Automatické vyrovnání obrobku pomocí servopoháněných mikrometrických hlavic (A.A.T.) Volitelně: Měření drsnosti Možnosti analýzy (výběr) Obrazovka výsledků: 3D zobrazení Obrazovka výsledků: Celkové házení Válcovitost Kruhovitost Soustřednost Souosost Radiální házení Axiální házení Odchylka tloušťky stěny Rovinnost Rovnoběžnost Přerušené obrobky Měření po spirále Celkové radiální a axiální házení Horizontální a vertikální přímost Sklon Odchylka poloměru Kuželovitost Výkonové spektrum Harmonická analýza 17

18 ROUNDTEST RA-2200 CNC Univerzální, automatický Univer RA-2200S/H CNC Přesnost otáčení: (0,02 + 0,00035H) µm Přímost sloupu (osa Z): 0,1 µm / 100 mm ROUNDTEST RA-2200S CNC a RA-2200H CNC: Servopoháněné nastavení stolu pro rychlé a přesné vyrovnání obrobku. Nejlepší technologie pro náročné uživatele. >Vysoce výkonný software ROUNDPAK pro měření a analýzu >Včetně PC >Otočný stůl se vzduchovým ložiskem pro velmi přesné otáčení >Rychlé, přesné automatické centrování a nivelování obrobku na stole s automatickým přizpůsobením (A.A.T.) >Keramické osy >Velký rozsah centrování ± 3 mm >Velký rozsah nivelování ± 1 >Pro obrobky až do 580 mm v průměru a 30 kg >Měřitelný průměr 256 mm >Servopohon otočného snímacího systému >Rozsah měření snímacího systému ±400 µm >Funkce automatického sledování >Plně automatická kalibrace >Široká nabídka volitelného příslušenství >Volitelný snímací systém pro měření drsnosti (Systém referenční roviny) Snímací systém polohovatelný v krocích po 1 AAT (Automatic Adjustment Table) Automatické vyrovnání/nivelování zkušebního vzorku Osa otočného stolu Počáteční chyba vyrovnání osy Osa otočného stolu Otočný stůl B A Obrobek Otočný stůl Obrobek Počáteční chyba vyrovnání středových bodů na povrchu otočného stolu Předběžné měření Předběžné měření dvou průřezů A'a B' Vyrovnání/nivelace dokončeno Automatické vyrovnání a nivelování následuje předběžné měření 18

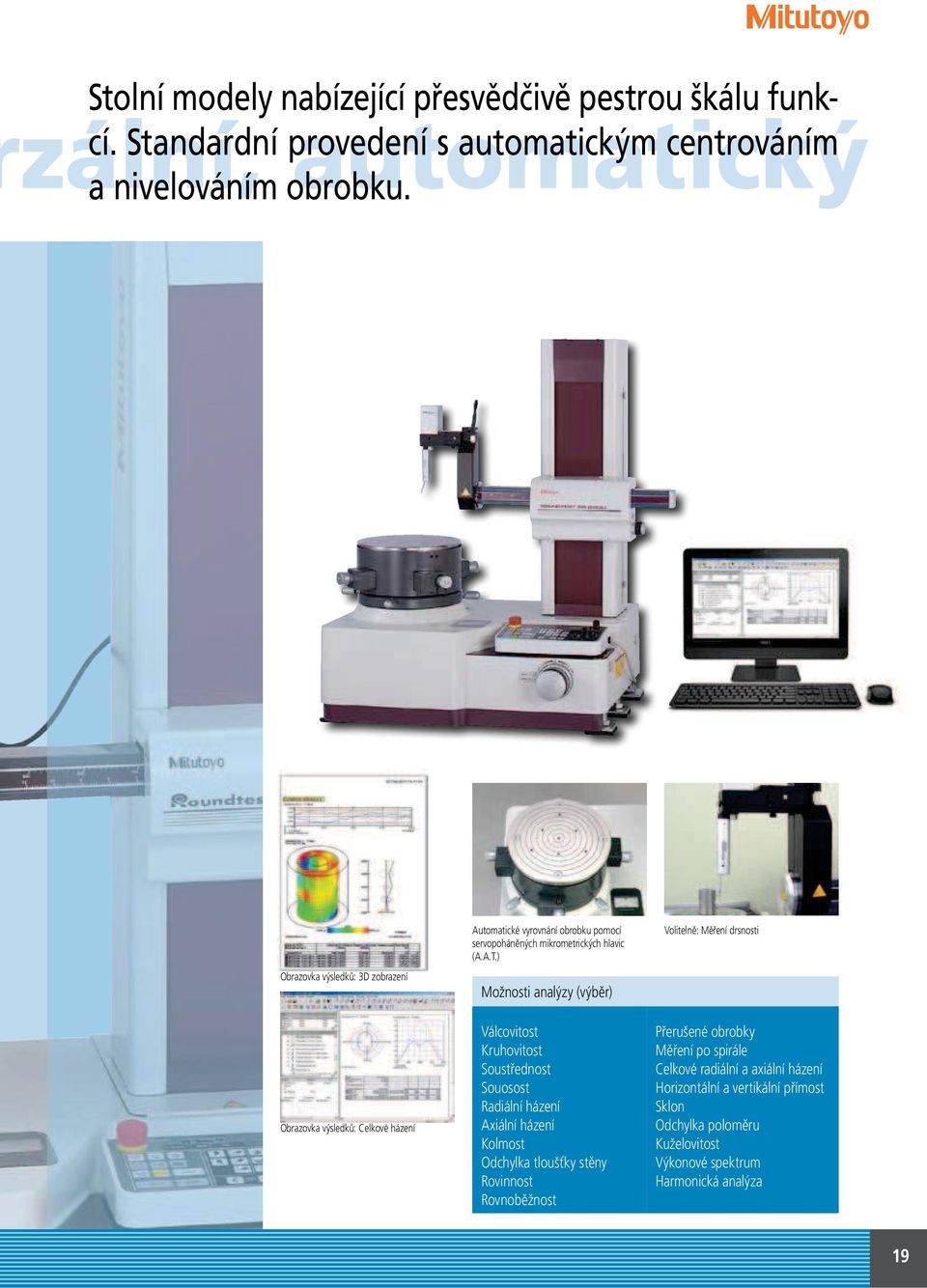

19 Stolní modely nabízející přesvědčivě pestrou škálu funkcí. Standardní provedení s automatickým centrováním zální, a nivelováním obrobku. Obrazovka výsledků: 3D zobrazení Automatické vyrovnání obrobku pomocí servopoháněných mikrometrických hlavic (A.A.T.) Možnosti analýzy (výběr) Volitelně: Měření drsnosti Obrazovka výsledků: Celkové házení Válcovitost Kruhovitost Soustřednost Souosost Radiální házení Axiální házení Odchylka tloušťky stěny Rovinnost Rovnoběžnost Přerušené obrobky Měření po spirále Celkové radiální a axiální házení Horizontální a vertikální přímost Sklon Odchylka poloměru Kuželovitost Výkonové spektrum Harmonická analýza 19

20 ROUNDTEST RA -H5200 Dokonalý v tvaru Dokon RA -H5200 Přesnost otáčení: (0,02 + 0,00035H) µm Přímost sloupu (osa Z): 0,05 µm / 100 mm Obrazovka výsledků: 3D zobrazení Možnosti analýzy (výběr) Válcovitost Kruhovitost Soustřednost Souosost Radiální házení Axiální házení Odchylka tloušťky stěny Rovinnost Rovnoběžnost Přerušené obrobky Měření po spirále Celkové radiální házení Celkové axiální házení Horizontální a vertikální přímost Sklon Odchylka poloměru Kuželovitost Výkonové spektrum Harmonická analýza ROUNDTEST RA -H5200AS a RA -H5200AH: Tato řada je nejlepší ve všem - technologii, přesnosti, rychlosti měření, rychlosti polohování - a může zpracovat nejtěžší obrobky. Se softwarem ROUNDPAK podporuje analýzy tvaru, které splňují nejvyšší standardy. >Vysoce výkonný software ROUNDPAK pro měření a analýzu >Otočný stůl se vzduchovým ložiskem pro velmi přesné otáčení >Přesný stůl A.A.T. pro přesvědčivě rychlé, přesné automatické centrování a nivelování obrobku >Konstrukce MKP s keramickými komponenty pro maximální stabilitu >Standardní výbava zahrnuje aktivní tlumič vibrací >Velký rozsah centrování ± 5 mm >Velký rozsah nivelování ± 1 >Pro obrobky až do 680 mm v průměru a 65 kg >Měřitelný průměr 400 mm >Snímací systém s nastavitelnou měřicí silou >Nastavení snímacího systému ± 45 >Rozsah měření snímacího systému ±400 µm >Funkce automatického sledování >Měření výšky 350 mm (AS) resp. 550 mm (AH) >Široká nabídka volitelného příslušenství >Volitelný snímací systém pro měření drsnosti (Systém referenční roviny) Měření kruhovitosti, vnější, vertikální Měření kruhovitosti, vnější, horizontální Měření rovinnosti 20

21 Nejlepší ve své třídě, velmi přesné zařízení pro dokonale alý přesné v měření tvaru kolem dokola. Měření válcovitosti po spirále Měření rovinnosti po spirále Částečné měření kružnice pomocí přesného řízení otočného stolu 21

22 ROUNDTEST RA -H5200 CNC Dokonalý v tvaru Dokon RA -H5200S/H CNC Přesnost otáčení: (0,02 + 0,00035H) µm Přímost sloupu (osa Z): 0,05 µm / 100 mm Obrazovka výsledků: Válcovitost, 3D zobrazení Možnosti analýzy (výběr) Válcovitost Kruhovitost Soustřednost Souosost Radiální házení Axiální házení Odchylka tloušťky stěny Rovinnost Rovnoběžnost Přerušené obrobky Měření po spirále Celkové radiální házení Celkové axiální házení Horizontální a vertikální přímost Sklon Odchylka poloměru Kuželovitost Výkonové spektrum Harmonická analýza ROUNDTEST RA -H5200S a RA -H5200H CNC: Plný rozsah funkcí pro CNC měření tvaru. Tato řada nabízí špičkovou technologii, vynikající přesnost, nejvyšší rychlosti měření a polohování, plnou flexibilitu pro plně automatické polohování snímacího systému a zvládá nejtěžší obrobky. Řízeno vysoce výkonným softwarem ROUNDPAK analýzu tvaru pro řešení složitých měřicích úkolů podle nejvyšších standardů. >Vysoce výkonný software ROUNDPAK pro měření a analýzu >Včetně PC >Otočný stůl se vzduchovým ložiskem pro velmi přesné otáčení >Přesný stůl A.A.T. pro přesvědčivě rychlé, přesné automatické centrování a nivelování obrobku >Konstrukce MKP s keramickými komponenty pro maximální stabilitu >Velký rozsah centrování ± 5 mm >Velký rozsah nivelování ± 1 >Pro obrobky až do 680 mm v průměru a 65 kg >Měřitelný vnější průměr 356 mm >Servopoháněné polohování snímače v krocích po 1 >Rozsah měření snímacího systému ± 400 µm >Funkce automatického sledování >Plně automatická kalibrace >Široká nabídka volitelného příslušenství >Volitelný snímací systém pro měření drsnosti (Systém referenční roviny) >Standardní výbava zahrnuje aktivní tlumič vibrací 22

23 Nejlepší modely ve své třídě, které splňují nejvyšší standardy flexibility alý v tvaru a přesnosti pro dokonalé výsledky měření Automatické vyrovnání obrobku pomocí servopoháněných mikrometrických hlavic (A.A.T.) Snímací systém polohovatelný v krocích po 1 23

24 Software ROUNDPAK Softwarový balík Rozšiřující modul Measurink Modul pro statistické zpracování naměřených dat a analýzu a ukládání naměřených dat. Kompletně se špičkovým výkonem, flexibilitou a všestranností: ROUNDTEST RA-120P, RA-1600, RA-2200, RA -H5200, RA-2200 CNC a RA -H5200 CNC měřicí přístroje tvaru již dodávány s PC a Mitutoyo vynikajícím novým softwarem ROUNDPAK. Založen na MS Windows, umožní Vám plně využít dostupných možností pro Vaše individuální aplikace. Pro ještě větší flexibilitu, přesnost a rychlost. S ROUNDPAK můžete snadno nastavit konkrétní měřicí program, vizualizovat celý proces měření a zdokumentovat výsledky v působivých a přehledných diagramech a 3D grafech. Ukládání a katalogizace měření a vyhodnocovacích podmínek umožňuje vytvářet dobře seřazenou knihovnu Vašich obrobků. Několik měření lze začlenit do měřicích a vyhodnocovacích podmínek, které, jsou -li propojeny mezi sebou, výrazně zefektivní další měřicí procesy. Obrazovka měření ROUNDPAK umožňuje: >ovládání všech servopoháněných os >centrování a nivelování otočného stolu >tvorbu programů dílu >analyzovat odchylky tvaru a polohy >nabídnout širokou škálu grafických prezentačních možností >přepočet analýz >analyzovat kolize >vytvářet a ukládat protokoly o zkouškách Obrazovka výsledků 24

25 Volitelné příslušenství Referenční polokoule pro kontrolu otočného stolu Středicí sklíčidlo (volitelně) pro rychlé upínání obrobků Kalibrační normál pro dynamickou kalibraci snímače Drsnost povrchu (volitelně) Snímací systém pro měření drsnosti povrchu může být připevněn na místo snímacího systému měření tvaru. (Řady RA-2200 a RA -H5200) Rameno pro monitor Příklady snímacích doteků pro manuální a poloautomatické systémy Použití/Typ Standardní (součástí dodávky) Plochy Hluboká drážka Zahnutý Hrot doteku Tvrdokovø 1,6 mm Tvrdokov ø 3 mm Safír ø 0,25 mm Safírø 0,25 mm Rozměry (mm) ø1,6 ø4 ø3 ø4 ø4 9,5 ø4 5, , ,8 SR0,25 66,7 150 SR0,25 66 Použití/Typ Hrot doteku Ostří Malý otvor Malý otvor Malý otvor Tvrdokov poloměr 15 mm Tvrdokov ø 0,8 mm Tvrdokovø 1 mm Tvrdokov ø 1,6 mm Rozměry (mm) ø4 ø0,8 ø4 ø1 ø4 ø1,6 ø1,2 ø4,5 R1 9,5 R15 0,5 ø , Příklady snímacích doteků pro CNC systémy Použití/Typ Hrot doteku Drážky Rovné plochy Univerzální hrot doteku Drážky Tvrdokov ø 1,6 mm Tvrdokov ø 1,6 mm Tvrdokov ø 1,6 mm Tvrdokov ø 1,6 mm Rozměry (mm) Použití/Typ Kulička ø 1,6 mm Kulička ø 0,8 mm Kulička ø 0,5 mm Hluboká drážka Hrot doteku Tvrdokov ø 1,6 mm Tvrdokov ø 0,8 mm Tvrdokov ø 0,5 mm Tvrdokov ø 1,6 mm Rozměry (mm) 25

26 1 p p Kruhovitost Výsledek RA-10 RA-120 RA-120P RA-1600 RA-2200 RA-H5200 Analýzy během otáčení otočného stolu r frovinnost (1 element) 1 (referenční osy) (referenční roviny) R f Přehled analýz Analýza Aplikace Rovinnost (n elementů) 1... N 1... N Referenční bod osy R Referenční rovina Soustřednost c Souosost (osa element) c Souosost (osa osa) Osa 2 Osa 1 N N c Rovnoběžnost (2 elementy) Rovnoběžnost (n elementů) Odchylka tloušťky stěny (radiální) Odchylka tloušťky stěny (axiální) 1... N 1... N d min d max d max d max - d min d min d max - d min...válcovitost 1 N MZC Válcovitost Kuželovitost r1- r2 Radiální házení 1... N Radiální házení Axiální házení 1... N Axiální házení Celkové radiální házení... N 1... N Celkové radiální házení Celkové axiální házení 1... N 1... N Celkové axiální házení Měření průměru Standardní obrobek R d Porovnání k dispozici 26

27 T f t ANAÝZY Analýza Přímost (vertikální) Přímost (horizontální) Kuželovitost (vertikální) Kuželovitost (horizontální) Sklon (vertikální) Sklon (horizontální) Válcovitost Aplikace Výsledek RA-10 RA-120 RA-120P RA-1600 RA-2200 RA-H5200 Analýzy pro přímé snímání t1 t t2 t2 t1 (t1t2) r2 r1 r1 - r2 (t1t2) Osa otáčení Souosost c s Rovnoběžnost (vertikální) Rovnoběžnost (horizontální) p Válcovitost Rovinnost Analýzy pro spirálové snímání Souosost (referenční osy) (referenční roviny) Celkové radiální házení Celkové axiální házení T k dispozici 11 27
