Talyrond 130, 131C. Ekonomické řešení kontroly kruhovitosti a válcovitosti

Transkript

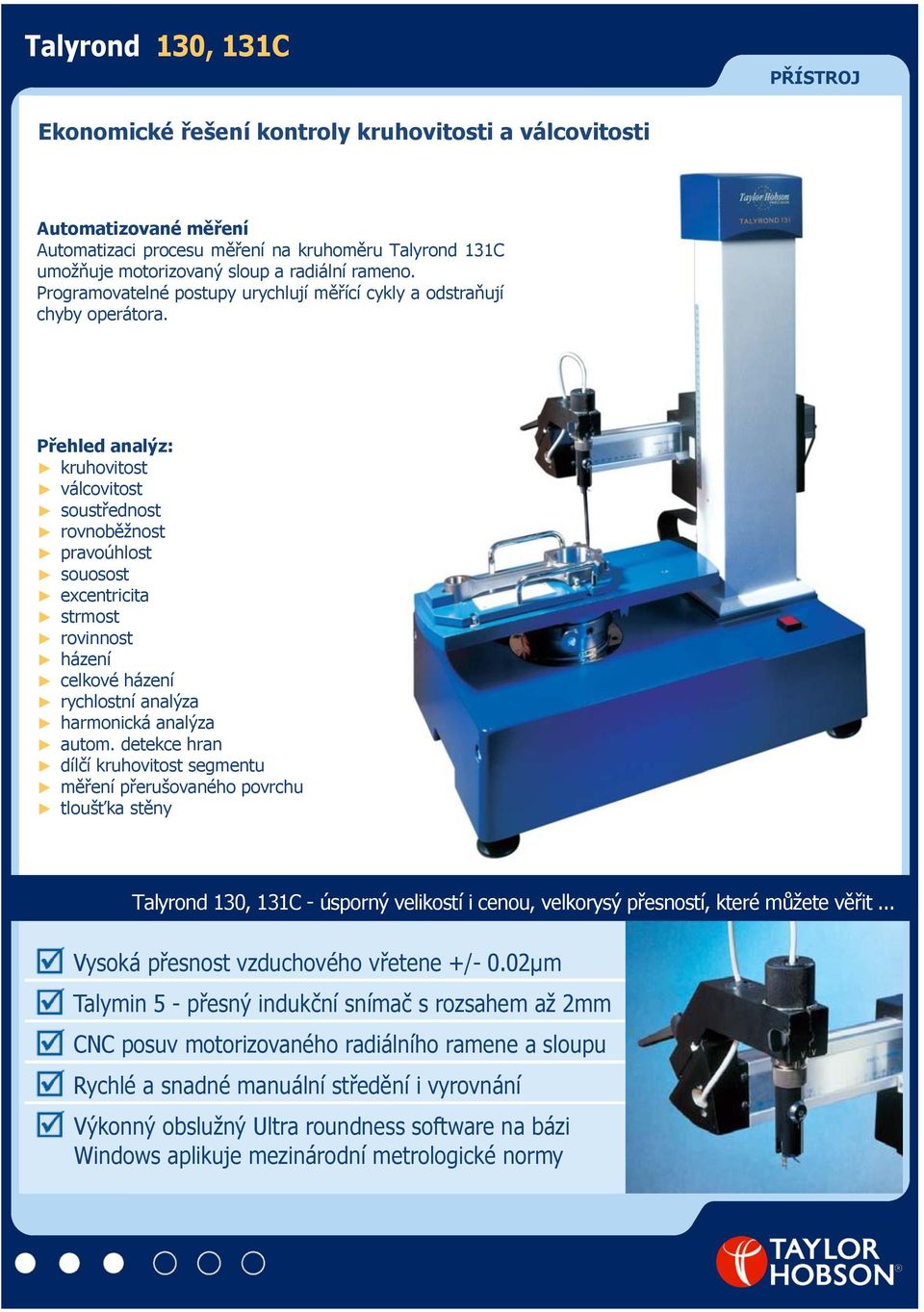

1 Talyrond 130, 131C Ekonomické řešení kontroly kruhovitosti a válcovitosti Automatizované měření Automatizaci procesu měření na kruhoměru Talyrond 131C umožňuje motorizovaný sloup a radiální rameno. Programovatelné postupy urychlují měřící cykly a odstraňují chyby operátora. Přehled analýz: kruhovitost válcovitost soustřednost rovnoběžnost pravoúhlost souosost excentricita strmost rovinnost házení celkové házení rychlostní analýza harmonická analýza autom. detekce hran dílčí kruhovitost segmentu měření přerušovaného povrchu tloušťka stěny Talyrond 130, 131C - úsporný velikostí i cenou, velkorysý přesností, které můžete věřit... Vysoká přesnost vzduchového vřetene +/- 0.02µm Talymin 5 - přesný indukční snímač s rozsahem až 2mm CNC posuv motorizovaného radiálního ramene a sloupu Rychlé a snadné manuální středění i vyrovnání Výkonný obslužný Ultra roundness software na bázi Windows aplikuje mezinárodní metrologické normy

2 Talyrond 130 a 131C Tento malý stolní kruhoměr byl vyvinut jako ekonomické řešení požadavků na kontrolu kruhovitosti, válcovitosti (TR 131C) a geometrických úchylek rotačních součástí. Dokonalé měření Technická úroveň každého měřícího přístroje je dána zejména jeho rozsahem a rozlišením. Patentované snímače společnosti Taylor Hobson s širokým rozsahem a volitelným rozlišením výrazně zvyšují míru přesnosti v průběhu výrobního procesu. Velký rozsah - až 2mm - usnadňuje počáteční nastavení dílu a snižuje potřebu speciálních upínacích přípravků Základní rozlišení - 30nm - je ideální pro většinu požadovaných měření Vysoké rozlišení - 6nm - lze použít u dílů, jejichž odchylky jsou menší než 0,4mm Jedinečná mechanická přesnost celé měřící smyčky Diamantem obrobené vřeteno na vzduchových ložiscích Pro každé zařízení, měřící kruhovitost, představuje přesnost vřetene klíčový faktor. Radiální mezní úchylka je konstantní hodnota, naměřená nad stolem. Kónická chyba vyjadřuje vliv výšky měřeného řezu nad povrchem stolu na radiální úchylku - se vzrůstající vzdáleností od povrchu stolu se zvětšuje. Radiální mezní úchylku lze sice upravit korekcemi v softwaru, ale pro minimalizaci kónické chyby je nezbytné precizní konstrukční provedení. Ultra přesné vřeteno Taylor Hobson je charakteristické nejlepší kombinací přesnosti a tuhosti na světě a díky tomu vykazuje kónickou chybu menší než 0,00025µm/mm. Základna ze zinkové slitiny s vysokou tuhostí Kompaktní design přístroje je důležitý zvláště v místech, kde se nedostává pracovního prostoru. Taylor Hobson využívá extrémně stabilních vlastností speciální zinkové slitiny, díky níž je i v normálních výrobních podmínkách, systém schopen podávat vysoký výkon i přes jeho malé rozměry. Integrovaná antivibrační izolace Tento malý stolní kruhoměr je vybaven antivibračními podložkami, které přístroj izolují od chvění stolu i podlahy a tím zaručují laboratorní úroveň měření i v dílenských podmínkách. Kromě prostředí s extrémními podmínkami, nejsou žádné dodatečné antivibrační pomůcky potřeba. Univerzální snímání Kloubové uchycení snímače urychluje přechod mezi vertikální a horizontální polohou a zároveň přitom udržuje nezměněnou polohu snímací kuličky. Vertikální - pro vnější a vnitřní povrchy, horizontální - pro plochy horní, spodní, vnější nebo kuželové. Podpora středění a vyrovnání Centrovací i vyrovnávací šrouby jsou vizuálně i dotykově rozlišeny, takže operátor v průběhu nastavování dílu na osu vřetene může plně sledovat zobrazení na monitoru. Kromě toho neutrální rovina naklonění je nad úrovní stolu, což usnadňuje vyrovnání nízkých i vysokých dílů. Řízení výrobního procesu Umístění přístroje přímo ve výrobě je praktické a šetří provozní náklady. Shoda výsledků mezi více přístroji je zajištěna díky přísným technickým parametrům. Kontrola kvality Ať v centrální metrologické laboratoři, či na jiném kontrolním místě, vždy poskytuje komplexní výsledky, v souladu s mezinárodními metrologickými standardy.

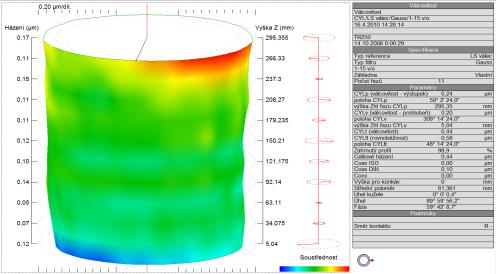

3 Talyrond 131C SPECIFIKACE µltra Roundness software Programové uživatelské rozhraní na bázi Windows - µltra software - poskytuje komplexní analýzu a rychlé jednoduché programovatelné měření. Bylo vyvinuto v souladu s nejvyššími metrologickými standardy s cílem efektivně podpořit proces výroby. Všechny charakteristiky potřebné k měření geometrických úchylek rotačních součástí, ať jsou to základní parametry kruhovitosti či pokročilé analytické nástroje, program standardně pokrývá. Barevné schéma odchylek. Válcovitost lze zobrazit i v podobě drátěného modelu Komplexní řízení systému µltra se stará komplexně o všechny systémové funkce s cílem odstranit konflikty mezi HW a SW, které jinak vznikají dodatečnými programovými balíčky příslušenství. Mechanický výkon optimalizují patentované programy a firemní kalibrační postupy. Mechanické funkce - nastavení polohy a rychlosti pohybu ve všech osách Správa dat - uživatelské volby, ukládání dat a vyhledávání Analytické funkce - aplikace filtrů a konstant, výpočet výsledků Funkce zobrazení - grafický výstup na monitor, uživatelské šablony, tiskové příkazy Technické specifikace Talyrond 131 C: Otočný stolek a vřeteno Rozsah a rozlišení snímače Průměr otočného stolku 125mm Rozsah Rozlišení Max. povolené zatížení 20kg Maximální 2mm 30nm Max. průměr součásti 370mm Minimální 0,4mm 6nm Max. výška součásti 225mm Konstrukce vřetene Ultra přesná vzduchová ložiska Hmotnost a rozměry systému Rychlost otáčení 6 ot/min Celková hmotnost 62kg Rozsah ručního středění +/- 1,25mm Celková šířka 343mm Rozsah ručního vyrovnání +/- 30' Celková výška 740mm Výška neutrální roviny nad stolem 51mm Celková délka (s vysunutým ramenem) 820mm Axiální mezní úchylka +/- 0,025µm Radiální mezní úchylka (výška nad stolem) +/- 0,025µm + 0,00025µm/mm Filtry Fázově korigovaný 2CR nebo Gaussův Horní, dolní nebo pásmová propust. Mezní hodnoty filtru od 1-500upr.

4 Talyrond 130 Nejmenší z kruhoměrů Taylor Hobson s precizním ručním polohováním ve vertikální i horizontální ose. Robustní, stabilní, přesný a cenově dostupný Talyrond 130. Talyrond 130 je vybaven přesným manuálním ovládáním polohy sloupu a ramene. Tento přímý způsob řízení posuvu zajišťují velká, ergonomická kolečka. Posunutí, vůle i naklonění je redukováno jednoduše, bez nutnosti neefektivních upínacích prostředků. interaktivní programování ve firemním SW prostředí Ultra robustní, kompaktní konstrukce pro umístění kdekoliv v závodě vygravírované stupnice pro přesné ovládání polohy dodáván s vlastním PC a monitorem Soubor poskytnutých analýz je stejný jako u TR 131, mimo analýzy tloušťky stěny, válcovitosti, rovnoběžnosti a celkového házení. Technické specifikace Talyrond 130: Otočný stolek a vřeteno Rozsah a rozlišení snímače Průměr otočného stolku 125mm Rozsah Rozlišení Max. průměr součásti 200mm Maximální 2mm 30nm Max. výška součásti 200mm Minimální 0,4mm 6nm Max. povolené zatížení 20kg Konstrukce vřetene Ultra přesná vzduchová ložiska Hmotnost a rozměry systému Rychlost otáčení 6 ot/min Celková hmotnost 38kg Rozsah ručního středění +/- 1,25mm Celková šířka 285mm Rozsah ručního vyrovnání +/- 30' Celková výška 530mm Výška neutrální roviny nad stolem Filtry Axiální mezní úchylka Radiální mezní úchylka (výška nad stolem) 51mm Fázově korigovaný 2CR nebo Gaussův Horní, dolní nebo pásmová propust. Mezní hodnoty filtru od 1-500upr. +/- 0,025µm +/- 0,025µm + 0,00025µm/mm Celková délka (s vysunutým ramenem) 455mm Všechny údaje o přesnosti a nejistotě jsou stanoveny v podmínkách 20 C ±1 C. Poznámka: Taylor Hobson neustále pracuje na vývoji a vylepšení svých produktů. Proto si vyhrazuje právo měnit specifikace bez upozornění.

5 Komplexní služby Taylor Hobson je světově proslulým výrobcem přesných měřících přístrojů určených pro kontrolu ve výzkumných a výrobních podmínkách. Přístroje zajišťují měřící procesy s nanometrickou přesností a rozlišením. Firma mimo přesnou měřící techniku nabízí i rozsáhlou metrologickou podporu, která má přispět zákazníkům ke komplexnímu řešení jejich problemů v měření a zvýšení spolehlivosti výsledků měření. Taylor Hobson nabízí smluvní služby Kontrola Měření vašich výrobků prováděné zkušenými techniky na špičkových přístrojích v souladu s ISO standardy Metrologické kurzy Praktické kurzy měření kruhovitosti a drsnosti povrchu vedené zkušenými techniky Výcvik obsluhy Instruktáž v mistě měření přispěje k vyšší efektivnosti a produktivitě kontroly Kalibrace a testování UKAS Ověřování etalonů nebo přístrojů ve firemních laboratořích nebo přímo u zákazníka K výše uvedeným službám se spojte s Center of Excellence: taylor-hobson.cofe@.ametek.com nebo tel.: Projekční služby Speciální požadavky, jednoúčelové metrologické systémy pro požadované aplikace Přesná výroba Smluvní zajištění obrábění pro vysoce přesné průmyslové aplikace Preventivní údržba Cílem služby Talycare je ochrana vašich investic do metrologie K výše uvedeným službám se spojte s Sales Department: taylor-hobson.sales@ametek.com tel: Nebo kontaktujte svého místního zástupce. Autorizovaný zástupce pro ČR a SR: IMECO TH s.r.o. U Hřiště Modřice tel: imeco-th@imeco-th.cz URL:
