PMR radiostanice TeCom PS. Obj. č.: Vlastnosti. Zobrazení na displeji

Transkript

1 PMR radiostanice TeCom PS Obj. č.: Vlastnosti Max. přenosový výkon PMR, Freenet: 500 mw UHF, VHF: 2 W* 128 dostupných kanálů UHF: MHz VHF: MHz PMR: 8 kanálů PMR 446 MHz Freenet: 6 kanálů Freenet 149 MHz Šířka pásma: PMR, Freenet: 12,5 khz UHF, VHF: 12,5 / 25 khz 51 CTCSS a 106 DCS LCD displej FM rádio Zámek tlačítek Časovač vypnutí Funkce VOX Sledování kanálů Prioritní kanál Signalizace alarmu Zobrazení na displeji Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup PMR radiostanice Team Electronic TeCom PS. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Vybavení Stanice má naprogramovaných 8 PMR kmitočtů, maximální vysílací výkon 500 mw a šířku pásma 12,5 khz. Není dovoleno měnit nastavení kmitočtů, vysílací výkon ani šířku pásma. Radiostanici TeCom lze v závislosti na verzi programovat pomocí softwaru T-UP 16 nebo T-UP 16 COM, který je k dostání jako samostatné příslušenství. Sada zahrnuje CD-ROM pro operační systém Windows XP a datový kabel USB. Zámek tlačítek 888 Místo v paměti, nabídka funkcí Akustická signalizace LOW SAV VOX FM PRI Tlačítko je nefunkční Tlačítko je nefunkční Kód CTCSS Kód DCS Přenos s nízkým výkonem Funkce šetření energie akumulátoru Indikuje, že je aktivní režim VOX Stav akumulátoru FM rádio Prioritní vyhledávání Rozsah dodávky 1 x Radiostanice PMR TeCom PS s anténou 1 x nabíječka 1 x nabíjecí akumulátor 1 x Spona na opasek 1 x návod k obsluze

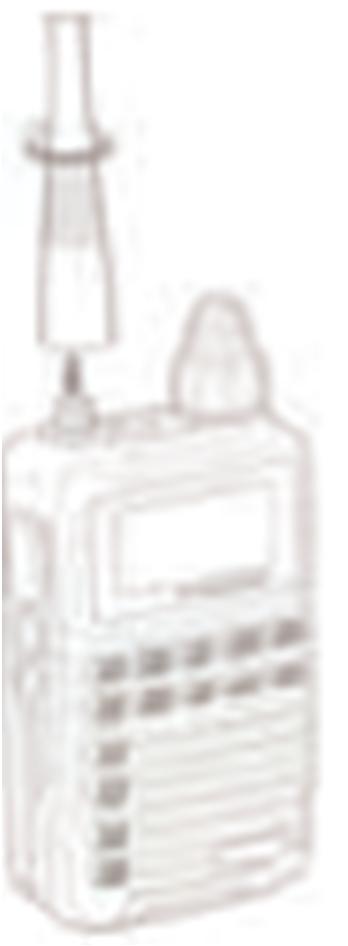

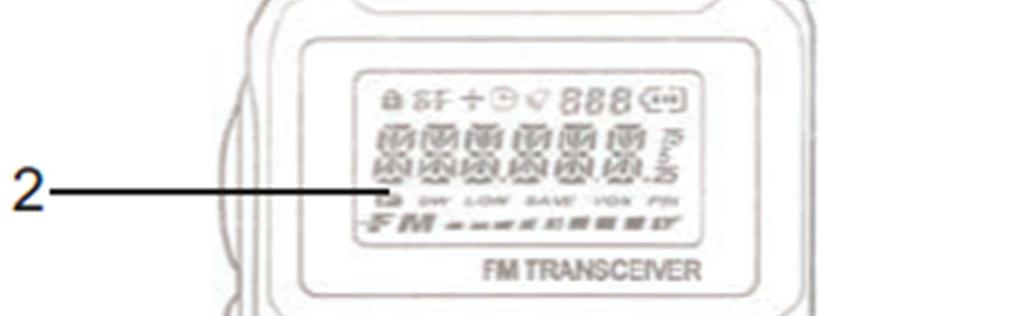

2 Ovládací prvky a konektory 1. Anténa 2. LCD displej 3. Výběr kanálu 4. Mikrofon 5. Tlačítko On/Off ovladač hlasitosti 6. LED kontrolka 7. Reproduktor 8. Tlačítka klávesnice 9. Tlačítko PTT 10. Tlačítko monitorování 11. Tlačítko funkcí 12. Zdířka nabíjení 13. Kryt schránky akumulátoru 14. Spona na opasek 15. Zdířka příslušenství Nabíjení akumulátoru Před uvedením do provozu se musí akupack nabít. Plné nabití potrvá asi 3 4 hodiny. USB konektor kabelu připojte k nabíjecímu adaptéru a adaptér zapojte do zásuvky s napětím 220 V. Druhý konec kabelu připojte k nabíjecí zdířce (12) na TeCom PS. Aby se akupack mohl nabít, musíte radiostanici zapnout. Stav nabíjení se zobrazuje v pravém horním rohu. Proces nabíjení je dokončený, když zobrazí všechny tři čárky. Pozor: Přebitím akumulátoru se zkracuje jeho životnost a zvyšuje se teplota radiostanice. Po dokončení procesu nabíjení vytáhněte nabíjecí adaptér ze síťové zásuvky 220 V a odpojte kabel od zdířky nabíjení. Zapnutí a vypnutí K zapnutí radiostanice slouží kombinovaný přepínač On/Off a ovládaní hlasitosti (5), který je umístěn v horní části přepínače kanálů. Otočte ho ve směru hodinových ručiček, až uslyšíte akustický signál. Když chcete radiostanici vypnout, otočte přepínač proti směru hodinových ručiček, dokud neuslyšíte zaklapnutí. Hlasitost Pro nastavení optimální hlasitosti zapněte radiostanici, stiskněte tlačítko monitorování (10) a současně otáčejte kombinovaný přepínač ON/OFF ovládání hlasitosti (5), až na požadovanou úroveň hlasitosti. Základní funkce Připojení antény Kvůli předpisům má model PMR pevnou anténu. Pro připojení antény přiložte základnu antény na závit v horní části radiostanice a otáčejte anténou ve směru hodinových ručiček. Nabíjecí akumulátor Předtím než vložíte akumulátor, musíte odstranit kryt (13) schránky akumulátoru na zadní straně radiostanice TeCom PS. Kryt je uchycen ve dvou rýhách po stranách a západkou v těle radiostanice. Zatlačte západku směrem dopředu a objeví se nápis LOCK. Poté držte radiostanici oběma rukama zadní stranou k sobě, položte oba palce na kryt a zatlačte ho směrem dolů. akupack má v horní části kovový kontakt. Akupack vložte do schránky tak, aby se tento kontakt dotýkal kontaktu v radiostanici. Poté schránku znovu uzavřete krytem. Boční strany krytu vložte do rýh a kryt zatlačte směrem nahoru. Poté kryt zajistěte zatlačením západky směrem k zadní části radiostanice. Objeví se nápis UNLOCK. Výběr kanálu Pro výběr kanálu, navigaci v menu a nastavení parametrů použijte spodní část (3) otočného přepínače. Otáčením ovladače ve směru hodinových ručiček se číslo kanálu zvyšuje a otáčením proti směru hodinových ručiček se číslo kanálu snižuje. Přenos Když chcete uskutečnit přenos, podržte stisknuté tlačítko PTT (9), až do ukončení zprávy. Pro dosažení optimálního výsledku mluvte středně silným hlasem ve vzdálenosti asi 10 cm od mikrofonu (4). V průběhu přenosu bliká červená LED kontrolka (6). Po uvolnění tlačítka PTT se radiostanice přepne automaticky na příjem. Prohledávání kanálů Tato funkce se zapíná a zastavuje tlačítkem MR.

3 Příjem Když stanice přijme na právě zvoleném kanálu signál, rozsvítí se zelená LED kontrolka (6). Pokud je na daném kanálu aktivováno kódování CTCSS/DCS, zvuk z reproduktoru zůstane vypnutý pro všechny signály s jiným kódováním CTCSS/DCS, tj. LED kontrolka bude svítit zeleně, ale z reproduktoru se nebude ozývat zvuk. Slyšitelné budou pouze signály se stejným kódováním CTCSS/DCS. Pozor: kódování CTCSS/DCS slouží jen filtrování nechtěných signálů a nezaručuje soukromí. V radiostanicích, které mají kódování CTCSS/DCS vypnuto, uslyšíte všechny signály bez ohledu na to, zda se vysílají nebo nevysílají s kódem CTCSS/DCS. Funkce tlačítek Tlačítko PTT Tlačítko PTT (9) je umístěno na levé straně radiostanice TeCom PS. Stisknutím tlačítka se aktivuje režim vysílání. V průběhu vysílání svítí červená LED kontrolka (6). Tlačítko monitorování Tlačítko monitorování (10) je umístěno na levé straně radiostanice TeCom PS pod tlačítkem PTT (9). Pokud je stisknuto toto tlačítko, je potlačena funkce SQUELCH a z reproduktoru slyšet i slabé signály, resp. trvalý šum. Funkce monitorování se používá k poslechu slabých signálů, které jsou normálně filtrovány funkcí SQUELCH. Slouží také k nastavení vhodné hlasitosti po zapnutí radiostanice. Tlačítko funkcí Tlačítko funkcí (11) je umístěno na levé straně radiostanice TeCom PS pod monitorování (10). Pomocí softwaru lze tlačítko přiřadit k jedné z následujících funkcí: vizuální alarm, tj. podsvícení nebo opakovaná zvuková signalizace 1450 / 1750 / 2315 Hz. Ve výchozím nastavení je aktivován vizuální režim. V závislosti na zvoleném režimu tlačítka (menu č. 11 LAMP) je status tlačítka funkcí buď On/Off (režimy: CONT a OFF) nebo jen On (v režimu KEY se podsvícení vypíná automaticky 4 sekundy po stisknutí posledního tlačítka). MENU Parametry, které lze nastavit přímo bez pomoci softwaru jsou seřazeny v menu. Pro změnu výchozí funkce postupujte podle následujících kroků: 1. Stisknutím tlačítka zámku [F] otevřete menu levý sloupec tlačítek, třetí řada. 2. Otáčením ovladače pro výběr kanálu (3) vyberte funkci, kterou chcete nastavit. 3. Pro přechod k parametru zvolené funkce stiskněte tlačítko ENT levý sloupec, šestá řada. 4. Otočným ovladačem pro výběr kanálu (3) vyberte parametr. Aktivní nastavení je označeno značkou, která je umístěna vlevo od symbolu baterie. 5. Pro potvrzení nastavení stiskněte tlačítko ENT. 6. Pro návrat k menu stiskněte jedenkrát tlačítko VFO (levý sloupec, čtvrtá řada). Pro zavření menu stiskněte tlačítko VFO dvakrát. Menu obsahuje následující funkce. Z důvodu národních předpisů jsou některé funkce vypnuty. 01 SQL (squelch) 02 PWR (přenosový výkon) 03 PRI (priority scan) 04 VOX ( 05 FM (rádio) 06 BEEP (zvuková signalizace) 07 C-CDC (CTCSS/DCS) 08 R-/T-CDC (kódy CTCSS a DCS vysílání a příjmu 09 LAMP (tlačítko podsvícení) 10 SCANS (vyhledávání) 11 TOT (časovač vypnutí) 12 SAV (šetření energie) 13 NM SET (název kanálu) 14 NAME (režim displeje) 01 SQL Squelch: úrovně 0-9 Čím je hodnota nižší, tím je funkce citlivější. Při hodnotě 0 je funkce vypnuta. 02 POW Přenosový výkon; LOW / HIGH Verze radiostanic PMR: LOW = přibližně 300 mw / HIGH = 500 mw V případě radiostanic verze COM lze jednotlivé hodnoty LOW a HIGH nastavit při max. výkonu 2 W. Naprogramovaný přenosový výkon nemůže přesáhnout vysílací výkon, který je určen schválenými technickými podmínkami. 03 PRI Prohledávání prioritních kanálů; ON/OFF Při prohledávání prioritních kanálů se do seznamu kanálů přidá mezi dva po sobě jdoucí kanály prioritní kanál, např. s prioritním kanálem 2: VOX VOX; vypnuto, úrovně 1 9 Čím vyšší je hodnota, tím nižší je práh pro spuštění přenosu. Při hodnotě 9 je i slabý signálu dostatečný pro zahájení přenosu hlasem, zatímco při hodnotě 1 je potřebný pro spuštění přenosu velmi silný signal. Pozor: Pokud funkce VOX nastavena na příliš citlivou úroveň, může vznikat smyčka zapínání a vypínání, V takovém případě snižte citlivost funkce. 05 FM FM rádio; ON/OFF Pokud 2x stisknete tlačítko VFO, zapne se funkce FM rádia a menu se zavře. Požadovanou frekvenci rádia v rozsahu MHz nastavíte otočným ovladačem pro výběr kanálu. Pro naladění rozhlasového kmitočtu naprogramovaného pomocí softwaru stiskněte tlačítko MR, které je umístěno v levém sloupci klávesnice (8) v páté řadě. V pravém rohu se zobrazí rozhlasová frekvence. Požadovaný rozhlasový kanál (1 5) vyberete otočným ovladačem pro výběr kanálu. Pro návrat k manuálnímu režimu stiskněte znovu tlačítko MR. 06 BEEP Zvuková signalizace; ON/OFF Všechny dotyky tlačítek s výjimkou přenosu a monitorování jsou potvrzeny akustickým signálem. 07 C-CDC Kód CTCSS/DCS aktuálního kanálu OFF / 51 CTCSS / 106 DCS Vyberte kódy CTCSS/DCS pro vysílání a příjmu na aktuálním kanálu. 08 R- / T-CDC Kódy CTCSS/DCS vysílacího a příjmového kmitočtu. OFF / 51 CTCSS / 106 DCS Vyberte kódy CTCSS/DCS aktuálního kanálu samostatně pro kmitočet vysílání a příjmu. 09 LAMP Osvětlení tlačítek OFF: Podsvícení tlačítek lze aktivovat jen tlačítkem podsvícení (11). CONT: Podsvícení tlačítek lze vypnout jen tlačítkem podsvícení (11). KEY: Když se dotknete tlačítka, tlačítko se rozsvítí na 4 sekundy. 10 SCANS Typ vyhledávání TO / CO / SE TO Time Operated: Jakmile se detekuje obsazený kanál, vyhledávání se na určitý čas zastaví a poté se obnoví bez ohledu na sílu signálu. CO Carrier Operated: Funkce vyhledávání se zastaví, jakmile se detekuje obsazený kanál a zůstane na daném kanálu, dokud se signál neztratí. SE Search (vyhledávání): Funkce vyhledávání se zastaví, jakmile se detekuje obsazený kanál.

4 11 TOT Funkce automatického vypnutí; OFF / 1 7 min. Oby se zabránilo trvalému vysílání, které by mohlo způsobit přehřátí radiostanice, můžete aktivovat funkci TOT. Maximální dobu přenosu můžete nastavit v rozmezí 1 7 minut. 12 SAV Funkce šetření energie akumulátoru; ON / OFF Aby se šetřila energie akumulátoru, radiostanice se po určité době nečinnosti za předpokladu, že se nepřijme žádný signál, přepne do pohotovostního režimu. 13 NM SET Název kanálu Název kanálu lze nastavit pomocí 5 znaků. Název může obsahovat číslice 0 9, písmena A Z a mezery. 14 NAME Režim zobrazení; FREQ / ALPHA Nastavené kanály lze zobrazit buď ve formě kmitočtu v MHz, číslem kanálu nebo pod názvem kanálu. Pokud se zvolí alfanumerický režim (ALPHA) a kanál nemá přiřazený žádný název, ukáže se číslo kanálu, např. CH1. Bezpečnostní pokyny Pro dosažení optimální funkčnosti TeCom PS věnujte pozornost následujícím pokynům: Neotvírejte kryt radiostanice. Mohlo by to vést k jejímu poškození a ke ztrátě záruky. K nabíjení akumulátoru používejte jen přiloženou nabíječku SLG TeCom PS, která je součástí dodávky. Radiostanici nikdy nevystavujte přímému slunečnímu záření ani jiným zdrojům tepla. Vysoká teplota může způsobit narušení některých vnitřních komponentů a vést k deformaci plastového pouzdra přístroje. Neskladujte nikdy radiostanici v prašném nebo v znečištěném prostředí. Nevystavujte radiostanici kapalinám. Vlhkost může způsobit korozi desky tištěných spojů a jejich komponentů. Pokud zpozorujete, že radiostanice vyzařuje nezvyklé teplo nebo z ní ucítíte vycházet neobvyklý zápach nebo kouř, okamžitě ji vypněte a vyjměte akumulátor. Kontaktujte svého dodavatele. Nikdy neprovádějte přenos bez připojené antény, abyste se vyhnuli poškození zesilovače. Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do radiostanice. Případné opravy svěřte odbornému servisu. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro radiostanice. Recyklace Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Manipulace s bateriemi a akumulátory Technické údaje Rozsah kmitočtů: Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! UHF: MHz PMR: 446 MHz Provozní teplota: -20 ºC až 50 ºC Provozní napětí: DC 3,7 V Rozměry: 84 x 48 x 25 mm Hmotnost: 146 g Impedance antény: 50 Ω Vysílač Stabilita kmitočtu: ±2,5 PPM Výstupní výkon: UHF: max. 2 W PMR: max. 0,5 W Max. odchylka kmitočtu: 5 khz (N) 5 khz (W) Zkreslení zvuku: 3% Výkon vedlejšího kanálu: 60dB Vyzařované harmonické: - 45 dbm Přijímač RF citlivost: W: 0,223 µv > 12 db N: 0,223 µv > 12 db Zkreslení zvuku: 3% Selektivita pro sousední kanál: 60 db Potlačení mezifrekvenčních kmitočtů: 60 db Nežádoucí vyzařování: 60 dbm Potlačení nežádoucího příjmu: 60 db

5 Tabulka 51 CTCSS kódů (Hz) Tabulka 106 DCS kódů N Záruka Na PMR radiostanici Team Electronic TeCom PS poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/1/2016
