1 Návod k obsluze dvoukanálové FM vysílačky F6

2 Upozornění 1. Neohýbejte anténu 2. Dodržujte vzdálenost 5cm mezi ústy a mikrofonem vysílačky 3. Vysílačku sundávejte z opasku oběma rukama 4. Zakrývejte otvor výstupu hlasu pro zamezení vniknutí prachu 5. Nepřepínejte módy vysílačky rychle po sobě. Zacházejte s vysílačkou jemně. 6. PTT tlačítko tiskněte jemně 7. S knoflíky kanálů a hlasitosti zacházejte také jemně Údržba baterie 1. Nabíjejte baterii vyndanou z vysílačky 2. Baterii nabíjejte až po jejím úplném vybití 3. Nenabíjejte baterii příliš dlouho, protože tím snižujete její životnost 4. Jestliže je baterie nepoužívaná, nabíjejte a vybíjejte ji každé 2 měsíce 5. Li baterie je chráněna pomocí IC. Jestliže se baterie sama vypíná, důkladně ji přesto před nabíjením vybijte Dodávka obsahuje: název položky počet vysílačka F6 1 anténa 1 adaptér 1 baterie 1 nabíječka 1 klip na opasek 1 poutko 1 návod k obsluze 1 záruční list 1 Tento návod k obsluze je použitelný pro následující modely:

3 Před použitím dvoukanálové vysílačky si laskavě přečtěte bezpečnostní pokyny. když hovoříte do mikrofonu vysílačky, mějte ji 2.5 až 5 cm od úst použití neoriginálního nebo firmou Geo Fennel GmbH neschváleného příslušenství může vést ke vzniku rizik vystavení se nadměrnému elektromagnetickému záření bez příslušné ochrany používejte anténu dodanou nebo schválenou firmou Geo Fennel GmbH. Jestliže se poškozená anténa dostane do styku s vaší pokožkou, může se dostavit slabé pálení nepřibližujte vysílačku na vzdálenost kratší než 15 cm ke kardiostimulátoru nepoužívejte vysílačku když řídíte nepokládejte vysílačku na vršek airbagu nebo jiná místa, kde je airbag umístěn vypněte vysílačku v případě, že vstupujete do míst, kde může potenciálně dojít k explozi plynu nebo prachu nebo do uzavřených oblastí, kde probíhají demolice nebo trhací práce. Pečlivě ukládejte baterii do pouzdra, brašny nebo jiných tašek, které obsahují výbušné materiály nedávejte baterii do blízkosti ohně, jinak může explodovat oprava vysílačky smí být prováděna pouze profesionálními a vyškolenými techniky. Neautorizovaný zásah do vysílačky může mít vliv na platnost záruky

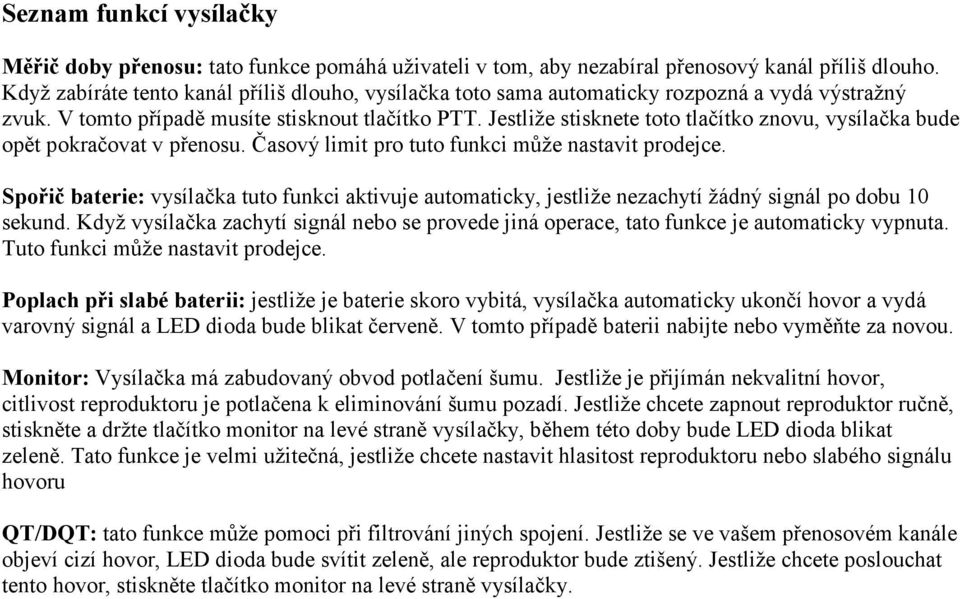

4 Seznam funkcí vysílačky Měřič doby přenosu: tato funkce pomáhá uživateli v tom, aby nezabíral přenosový kanál příliš dlouho. Když zabíráte tento kanál příliš dlouho, vysílačka toto sama automaticky rozpozná a vydá výstražný zvuk. V tomto případě musíte stisknout tlačítko PTT. Jestliže stisknete toto tlačítko znovu, vysílačka bude opět pokračovat v přenosu. Časový limit pro tuto funkci může nastavit prodejce. Spořič baterie: vysílačka tuto funkci aktivuje automaticky, jestliže nezachytí žádný signál po dobu 10 sekund. Když vysílačka zachytí signál nebo se provede jiná operace, tato funkce je automaticky vypnuta. Tuto funkci může nastavit prodejce. Poplach při slabé baterii: jestliže je baterie skoro vybitá, vysílačka automaticky ukončí hovor a vydá varovný signál a LED dioda bude blikat červeně. V tomto případě baterii nabijte nebo vyměňte za novou. Monitor: Vysílačka má zabudovaný obvod potlačení šumu. Jestliže je přijímán nekvalitní hovor, citlivost reproduktoru je potlačena k eliminování šumu pozadí. Jestliže chcete zapnout reproduktor ručně, stiskněte a držte tlačítko monitor na levé straně vysílačky, během této doby bude LED dioda blikat zeleně. Tato funkce je velmi užitečná, jestliže chcete nastavit hlasitost reproduktoru nebo slabého signálu hovoru QT/DQT: tato funkce může pomoci při filtrování jiných spojení. Jestliže se ve vašem přenosovém kanále objeví cizí hovor, LED dioda bude svítit zeleně, ale reproduktor bude ztišený. Jestliže chcete poslouchat tento hovor, stiskněte tlačítko monitor na levé straně vysílačky.

5 Zprovoznění vysílačky Nejdříve nabijte baterii, protože baterie opouští výrobní podnik nenabitá. Připojte nabíječku do zásuvky 220V, levá LED dioda bude svítit žlutě. Nasuňte baterii do nabíječky podle odpovídajících výstupků, které jsou po stranách kolébky nabíječky. Ujistěte se, že kontakty baterie a nabíječky jsou propojeny a baterie je v nabíječce řádně usazena. Je-li usazena správně, LED dioda na nabíječce svítí červeně a proces nabíjení začal. Jestliže používáte LI-ion baterii, LED diody na nabíječce budou po nabití baterie problikávat z červené do zelené barvy. Po skončení nabíjení vyjměte baterii z kolébky nabíječky. Připojení klipsu na opasek k vysílačce Srovnejte výstupky klipsu s drážkami na baterii a tlakem dolů nasuňte klips na baterii až se ozve zvuk zaklapnutí. Odpojení klipsu od vysílačky Zatlačte na klips ve směru šipky 1 a poté vysuňte klips z těla nabíječky ve směru šipky 2. Instalace sluchátka / mikrofonu

6 Vyjměte prachovou zátku z otvoru pro sluchátko, vložte sluchátko/mikrofon do odpovídající zdířky a sluchátko/mikrofon bude funkční. Poznámka: použití sluchátka/mikrofonu oslabuje voděodolnost vysílačky. Používání vysílačky Otočte knoflíkem On-OFF/kontrola hlasitosti ve směru hodinových ručiček (viz. obr. níže) a ozve se zvuk beep. Stiskněte a držte monitor knoflík, otáčejte knoflíkem hlasitosti k vyladění správné hlasitosti (viz. obr. níže). Otáčejte knoflíkem výběru přenosového kanálu k výběru požadovaného přenosového kanálu. Když přijmete platný, bude slyšet zvuk (viz. obr. níže). Stiskněte tlačítko PTT a jasně hovořte s mikrofonem vysílačky 2.5 až 5cm od vašich úst. Uvolněte tlačítko PTT pro příjem hovoru. Poznámka: jestliže je napětí baterie příliš malé, hovor bude přerušen a LED dioda bude blikat červeně

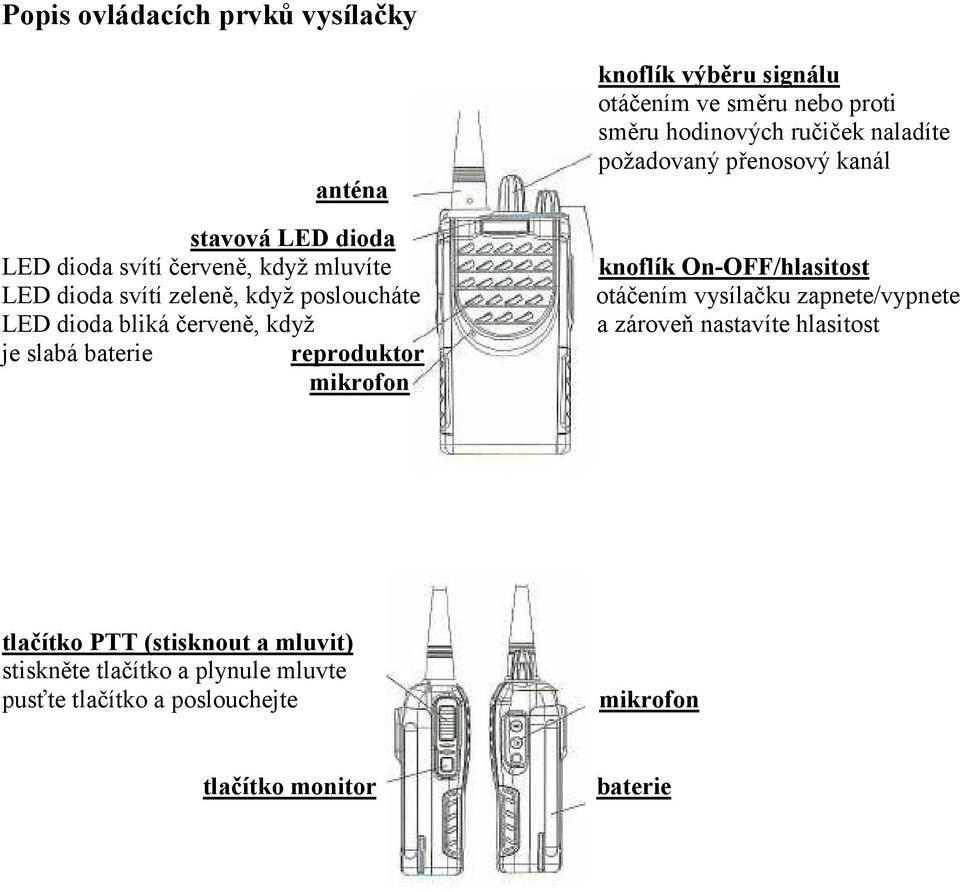

7 Popis ovládacích prvků vysílačky anténa stavová LED dioda LED dioda svítí červeně, když mluvíte LED dioda svítí zeleně, když posloucháte LED dioda bliká červeně, když je slabá baterie reproduktor mikrofon knoflík výběru signálu otáčením ve směru nebo proti směru hodinových ručiček naladíte požadovaný přenosový kanál knoflík On-OFF/hlasitost otáčením vysílačku zapnete/vypnete a zároveň nastavíte hlasitost tlačítko PTT (stisknout a mluvit) stiskněte tlačítko a plynule mluvte pusťte tlačítko a poslouchejte mikrofon tlačítko monitor baterie

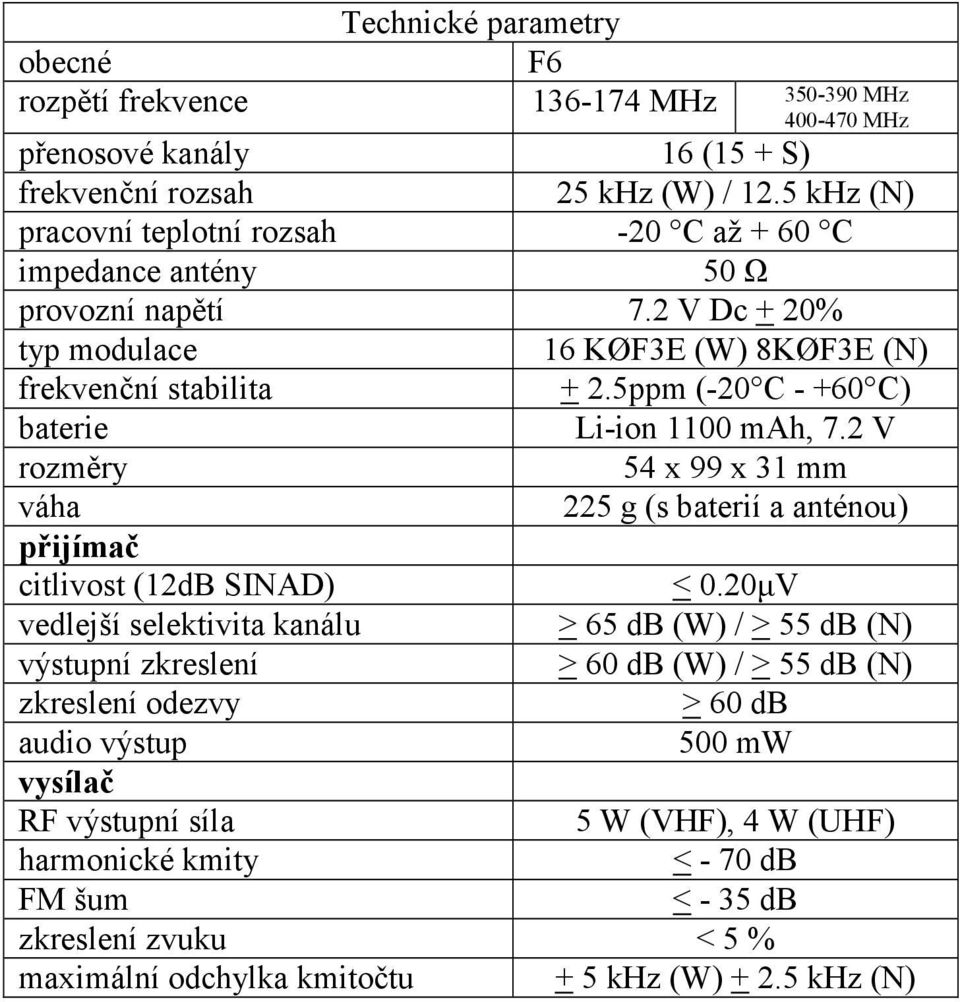

8 Technické parametry obecné F6 rozpětí frekvence MHz MHz MHz přenosové kanály 16 (15 + S) frekvenční rozsah 25 khz (W) / 12.5 khz (N) pracovní teplotní rozsah -20 C až + 60 C impedance antény 50 Ω provozní napětí 7.2 V Dc + 20% typ modulace 16 KØF3E (W) 8KØF3E (N) frekvenční stabilita + 2.5ppm (-20 C C) baterie Li-ion 1100 mah, 7.2 V rozměry 54 x 99 x 31 mm váha 225 g (s baterií a anténou) přijímač citlivost (12dB SINAD) < 0.20µV vedlejší selektivita kanálu > 65 db (W) / > 55 db (N) výstupní zkreslení > 60 db (W) / > 55 db (N) zkreslení odezvy > 60 db audio výstup 500 mw vysílač RF výstupní síla 5 W (VHF), 4 W (UHF) harmonické kmity < - 70 db FM šum < - 35 db zkreslení zvuku < 5 % maximální odchylka kmitočtu + 5 khz (W) khz (N)
