DVD systém DVP-937. Obj. č Popis a ovládací prvky. Hlavní jednotka. Vážený zákazníku,

Transkript

1 Popis a ovládací prvky Hlavní jednotka DVD systém DVP-937 Obj. č Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup ovládání DVD systému Lenco. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! 1. Senzor dálkového ovládání 2. Ovládání hlasitosti +/- 3. Přehrávání/pauza 4. Stop 5. Vstupní signál 6. Menu 7. Vstup 8. Tlačítka pro ovládání (nahoru/dolu/vlevo/vpravo) Výběr z menu. Tlačítko OK Potvrzuje výběr v menu. Během přehrávání, VCD, DVD, pokud jsou k dispozici: Vpravo: Pro rychlý přechod vpřed, Vlevo: rychlý přechod zpět Nahoru: předchozí skladba, Dolu: Následující skladba.

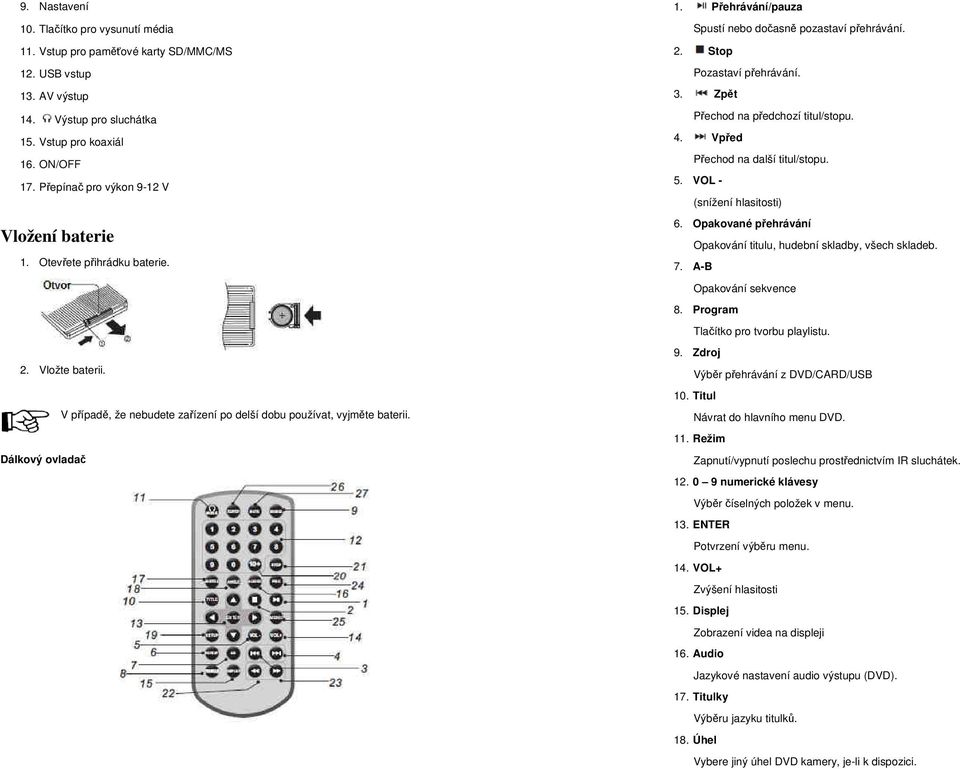

2 9. Nastavení 10. Tlačítko pro vysunutí média 11. Vstup pro paměťové karty SD/MMC/MS 12. USB vstup 13. AV výstup 14. Výstup pro sluchátka 15. Vstup pro koaxiál 16. ON/OFF 17. Přepínač pro výkon 9-12 V Vložení baterie 1. Otevřete přihrádku baterie. 2. Vložte baterii. V případě, že nebudete zařízení po delší dobu používat, vyjměte baterii. Dálkový ovladač 1. Přehrávání/pauza Spustí nebo dočasně pozastaví přehrávání. 2. Stop Pozastaví přehrávání. 3. Zpět Přechod na předchozí titul/stopu. 4. Vpřed Přechod na další titul/stopu. 5. VOL - (snížení hlasitosti) 6. Opakované přehrávání Opakování titulu, hudební skladby, všech skladeb. 7. A-B Opakování sekvence 8. Program Tlačítko pro tvorbu playlistu. 9. Zdroj Výběr přehrávání z DVD/CARD/USB 10. Titul Návrat do hlavního menu DVD. 11. Režim Zapnutí/vypnutí poslechu prostřednictvím IR sluchátek numerické klávesy Výběr číselných položek v menu. 13. ENTER Potvrzení výběru menu. 14. VOL+ Zvýšení hlasitosti 15. Displej Zobrazení videa na displeji 16. Audio Jazykové nastavení audio výstupu (DVD). 17. Titulky Výběru jazyku titulků. 18. Úhel Vybere jiný úhel DVD kamery, je-li k dispozici.

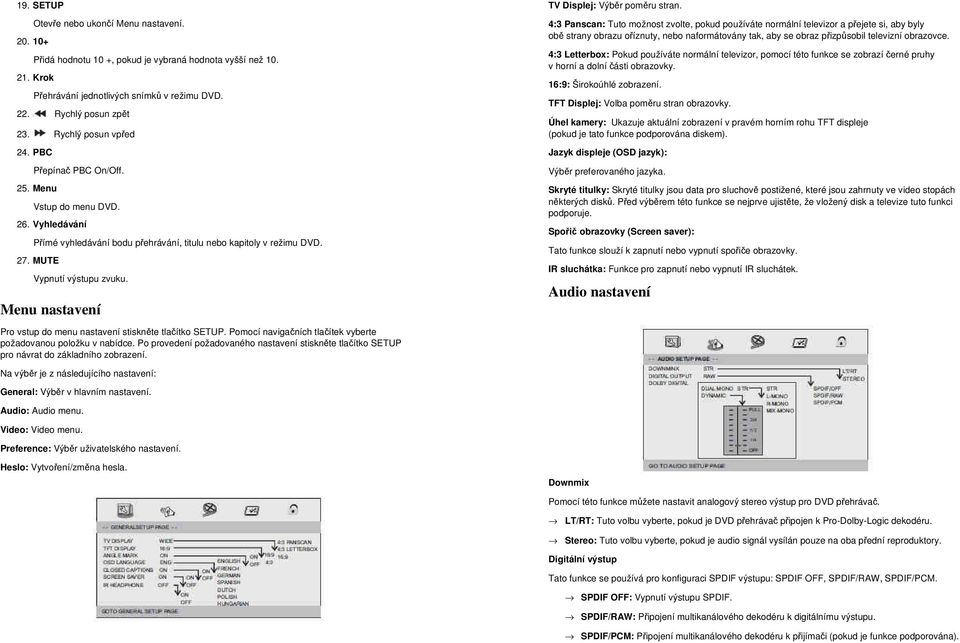

3 19. SETUP Otevře nebo ukončí Menu nastavení. Přidá hodnotu 10 +, pokud je vybraná hodnota vyšší než Krok Přehrávání jednotlivých snímků v režimu DVD. 22. Rychlý posun zpět 23. Rychlý posun vpřed 24. PBC Přepínač PBC On/Off. 25. Menu Vstup do menu DVD. 26. Vyhledávání Přímé vyhledávání bodu přehrávání, titulu nebo kapitoly v režimu DVD. 27. MUTE Vypnutí výstupu zvuku. Menu nastavení Pro vstup do menu nastavení stiskněte tlačítko SETUP. Pomocí navigačních tlačítek vyberte požadovanou položku v nabídce. Po provedení požadovaného nastavení stiskněte tlačítko SETUP pro návrat do základního zobrazení. TV Displej: Výběr poměru stran. 4:3 Panscan: Tuto možnost zvolte, pokud používáte normální televizor a přejete si, aby byly obě strany obrazu oříznuty, nebo naformátovány tak, aby se obraz přizpůsobil televizní obrazovce. 4:3 Letterbox: Pokud používáte normální televizor, pomocí této funkce se zobrazí černé pruhy v horní a dolní části obrazovky. 16:9: Širokoúhlé zobrazení. TFT Displej: Volba poměru stran obrazovky. Úhel kamery: Ukazuje aktuální zobrazení v pravém horním rohu TFT displeje (pokud je tato funkce podporována diskem). Jazyk displeje (OSD jazyk): Výběr preferovaného jazyka. Skryté titulky: Skryté titulky jsou data pro sluchově postižené, které jsou zahrnuty ve video stopách některých disků. Před výběrem této funkce se nejprve ujistěte, že vložený disk a televize tuto funkci podporuje. Spořič obrazovky (Screen saver): Tato funkce slouží k zapnutí nebo vypnutí spořiče obrazovky. IR sluchátka: Funkce pro zapnutí nebo vypnutí IR sluchátek. Audio nastavení Na výběr je z následujícího nastavení: General: Výběr v hlavním nastavení. Audio: Audio menu. Video: Video menu. Preference: Výběr uživatelského nastavení. Heslo: Vytvoření/změna hesla. Downmix Pomocí této funkce můžete nastavit analogový stereo výstup pro DVD přehrávač. LT/RT: Tuto volbu vyberte, pokud je DVD přehrávač připojen k Pro-Dolby-Logic dekodéru. Stereo: Tuto volbu vyberte, pokud je audio signál vysílán pouze na oba přední reproduktory. Digitální výstup Tato funkce se používá pro konfiguraci SPDIF výstupu: SPDIF OFF, SPDIF/RAW, SPDIF/PCM. SPDIF OFF: Vypnutí výstupu SPDIF. SPDIF/RAW: Připojení multikanálového dekodéru k digitálnímu výstupu. SPDIF/PCM: Připojení multikanálového dekodéru k přijímači (pokud je funkce podporována).

4 Dolby Digital Možnosti pro Dolby Digital: Dual mono a Dynamic. Dual mono Stereo (prostorová reprodukce zvuku): Levý mono signál je vyslán do levého reproduktoru a pravý mono signál do pravého reproduktoru. L-Mono: Levý mono signál je vysílán do levého i pravého reproduktoru. R-Mono: Pravý mono signál je vysílán do levého i pravého reproduktoru. Mix-Mono: Levý a pravý mono signál je smíšen do jednoho signálu a je vysílán do levého i pravého reproduktoru. Dynamický rozsah (Dynamic) Komprese dynamického rozsahu. Video nastavení Audio Výběr jazyka pro audio výstup (pokud je k dispozici). Titulky Výběr jazyka titulků (pokud jsou k dispozici). Disc Menu Výběr jazyka menu disku (pokud je k dispozici). Parental - Rodičovský zámek, blokování nežádoucího audio/video obsahu disku Některá DVD disponují možností rodičovského zámku, kterou je použít u celého disku nebo u vybraných scén na disku. Touto funkcí můžete nastavit omezení přehrávání. V hodnocení 1 8 je možné nastavit podle specifických národních zvyklostí. Funkci můžete použít pro přehrávání některých disků, které nejsou vhodné pro vaše děti, nebo pro přehrávání vybraných scén na disku. Výchozí nastavení Obnovení do továrního nastavení. Nastavení hesla Nastavení rodičovského hesla. Tímto nastavením aktivujete/deaktivujete rodičovský zámek. Heslo: Menu pro změnu hesla. Ostrost, jas, kontrast, odstín, sytost: nastavení kvality obrazu. Uživatelská nastavení Old Password (staré heslo) Zadejte staré heslo (tovární heslo je 1369). Zadání pak automaticky přejde do položky pro nové heslo. New Password (nové heslo) Zadejte nové heslo. Zadejte 4. místné číslo pomocí numerických tlačítek na dálkovém ovladači. Poměr stran Výběr systému barev, který odpovídá vašemu televizoru, pokud používáte AV výstup. DVD přehrávač je kompatibilní se celosvětové systémy kódování barevného signálu pro televizního vysílání NTSC a PAL. PAL Tuto možnost zvolte, pokud používaný televizor pracuje v systému PAL. Video signál disku NTSC je následně vysílán v systému PAL. NTSC V případě, že váš televizor používá systém NTSC. V důsledku toho je video signál disku PAL vysílán ve formátu NTSC. Confirm Password (potvrzení hesla) Opětovným zadáním potvrďte nové heslo. V případě, že se heslo neshoduje s heslem v položce pro nové heslo, není možné přejít k dalšímu bodu a uložit heslo. Pokud nové heslo odpovídá, kurzor přejdete automaticky na položku OK. OK V případě, že kurzor je již v tomto poli, stiskněte na dálkovém ovladači tlačítko ENTER pro potvrzení a uložení hesla. Poznámka: Pokud dojde ke změně hesla, změní se také kód rodičovského zámku. Výchozí heslo (1369) je možné použít i v případě, že došlo ke změně hesla. Auto Výstupní signál je automaticky upraven na automatický formát disku.

5 Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do DVD systému. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Technické údaje Položka Standartní požadavky Požadavky na napájení AC V, 50/60 Hz Rozměry (přibližné hodnoty) 240 (d) x 186 (h) x 44 (v) mm Spotřeba energie < 10 W Hmotnost (přibližná hodnota) 0,948 kg Provozní vlhkost 5% až 90% K čištění používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej, a součásti DVD zařízení. Manipulace s bateriemi a akumulátory Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Systém Laser Výstup Barevný systém Frekvenční rozsah Hladina šumu Video 1 Vp-p (75 Ω) Audio 1,2 Vrms (1 khz, 0 db) polovodičový laser, vlnová délka 650 nm NTSC/PAL 20 Hz - 20 khz (-1 db) více než 80 db (pouze ANALOG-OUT-výstup) Recyklace Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Dynamický rozsah Příslušenství Výkon baterie 7,4 V Skladovací a provozní podmínky: více než 80 db (DVD/CD) video/audio kabel, dálkové ovládání, stereo sluchátka, baterie 1. Skladování Teplota Vlhkost vzduchu 6 měsíců - 20 C ~ +45 C % 1 týden - 20 C ~ +45 C % 2. Provoz Teplota Vlhkost vzduchu Nabíjení 0 C ~ +45 C % Vybíjení - 20 C ~ +65 C % Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. REI/11/2014
