1 Inteligentní vložka AirKey Strana 1 Inteligentní vložka AirKey 1. Co je AirKey? 2. Základní info o systému AirKey 3. Komponenty systému 4. Studie Typická aplikace 5. Adresa prodejny, kde můžete AirKey koupit Ad 1 AirKey je moderní zamykací vložka. Je to produkt, pomocí kterého můžeme řešit přístup téměř do každé budovy. Od sólo dveří, před rodinné domy, menší firmy, až po rozsáhlé objekty. Je to mechatronické řešení ve smyslu KDO KDE KDY. Ovšem doménou AirKey jsou spíš MENŠÍ objekty. Úplnou novinkou na AirKey je to, že primárním klíčem této vložky je chytrý mobilní telefon (technologie NFC). Kromě mobilů můžou vložku otevírat také čipy a karty. Ovšem záměrem tvůrců této chytré vložky, je nabídnout zákazníkům vložku s pružným a mobilním klíčem, který je možné dálkově přidělit a odebrat. Včetně kompletní správy systému. Můžeme tak jednoduše řešit přístupy do vzdálených objektů, aniž bychom je museli fyzicky navštívit. Šetříme tak vlastní čas a peníze. A to je vždy zajímavé.

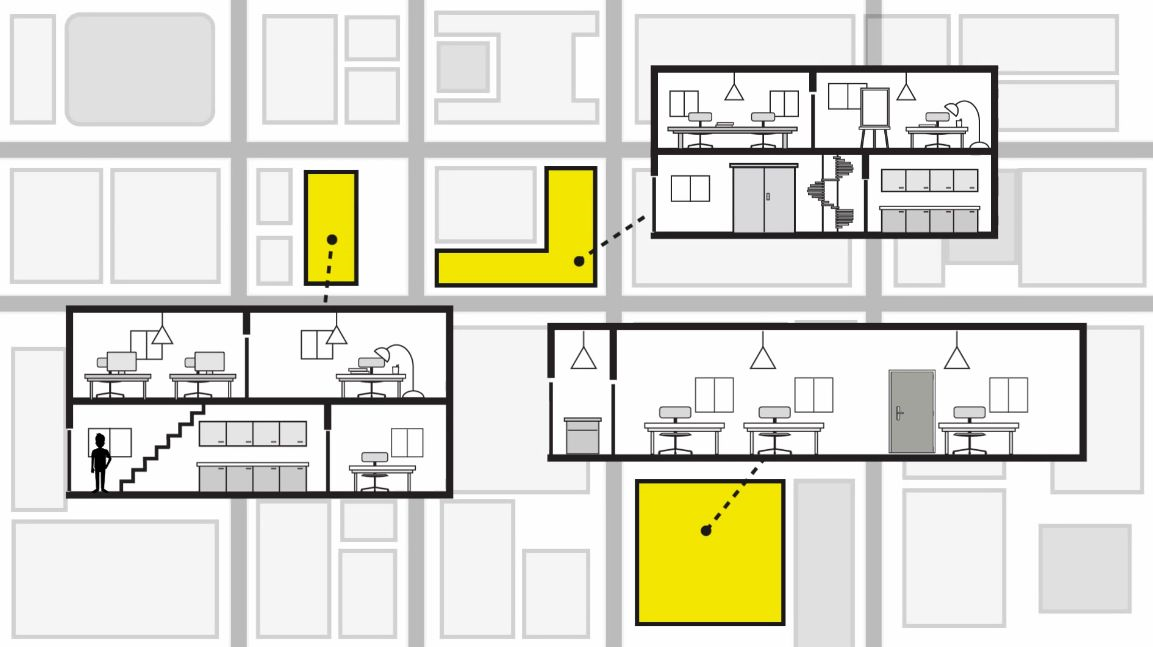

2 Inteligentní vložka AirKey Strana 2 Ad 2 Základní informace o systému AIRKEY Pokud máte více odlehlých objektů a řešíte jejich zamykání, AirKey je šance.

3 Inteligentní vložka AirKey Strana 3 Pokud spravujete několik objektů současně, potřebujete výkonný přístupový systém. A často musíte velmi pružně měnit přístupová práva. Vyžaduje to vždy fyzicky tento objekt navštívit a upravit systém dle požadavků uživatelů.

4 Inteligentní vložka AirKey Strana 4 Správa několika objektů naráz vyžaduje nutnost měnit klíče, zámky a vést evidenci uživatelů. Všichni správci nemají čas a chuť aktivně upravovat klíčový systém, kdykoliv se někdo přistěhuje, nebo odstěhuje. Přesto je to nutné

5 Inteligentní vložka AirKey Strana 5 Při správě objektů je někdy nutné měnit celý klíčový systém. To je vždy drahé

6 Inteligentní vložka AirKey Strana 6 Možnost rychle měnit přístupová oprávnění je snem mnoha správců budov

7 Inteligentní vložka AirKey Strana 7 AirKey řeší problém kdo - kde kdy on-line systémem pro správu. Ten je umístněný na vzdáleném a dozorovaném serveru ve Vídni.

8 Inteligentní vložka AirKey Strana 8 Když si pořizujete AirKey, musíte sice jednorázově vyměnit vložku, ale další ovládání je již rychlé, bezpečné a flexibilní.

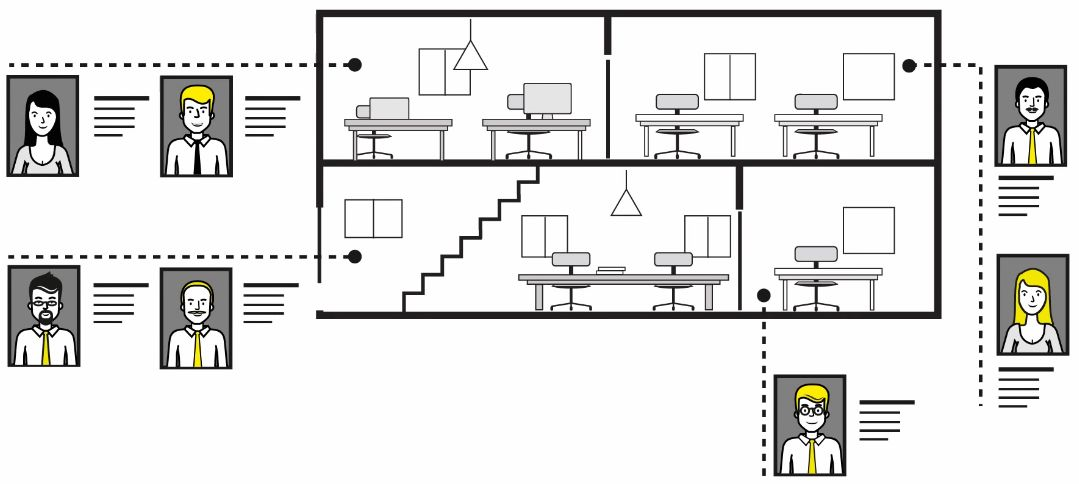

9 Inteligentní vložka AirKey Strana 9 Instalací vložky AirKey získáme vynikající přehled nad systémem uživatelů a klíčů. Všechny změny probíhají bez nutnosti měnit zámky a rozdávat klíče

10 Inteligentní vložka AirKey Strana 10 Instalace systému je velmi jednoduchá, zvládne ji téměř každý řemeslník

11 Inteligentní vložka AirKey Strana 11 Vložky AirKey jsou navrženy jak pro vnitřní, tak i pro vnější prostředí.

12 Inteligentní vložka AirKey Strana 12 Není nutné nic upravovat, vrtat, řezat a složitě zasahovat do stávajících dveří.

13 Inteligentní vložka AirKey Strana 13 U zákazníka se nic neinstaluje. Vše je na softwaru na vzdáleném serveru.

14 Inteligentní vložka AirKey Strana 14 U AirKey jsou zajímavé náklady. Kromě vložek se účtuje a zpoplatňuje přidělení přístupových práv na osobu pomocí kreditů. Ty si zákazník kupuje pomocí stíracích karet tzv. KeyCredits. Připomínají karty s předplaceným kreditem jako je známe u telefonních operátorů. Kód na kartě přečteme po seškrábání barvy a vepíšeme ho do políčka vzdáleně nainstalovaného softwaru. (Server Vídeň)

15 Inteligentní vložka AirKey Strana 15 Karty kupujeme pro hodnotu 10, 50, 100 a neomezený počet přístupů. Vymazání přístupu je v systému AirKey vždy zadarmo. Za přiřazení jednoho uživatele se vždy v programu umaže jeden kredit.

16 Inteligentní vložka AirKey Strana 16 Když zákazník nemá chytrý mobil s NFC technologií, není to problém. Systém je ještě možno ovládat čipy a kartami s velmi odolným kódem.

17 Inteligentní vložka AirKey Strana 17 Budoucnost zamykací techniky určitě povede přes mobilní a flexibilní technologie. A přes systémy umožňující systémovou integraci. AirKey systémovou integraci podporuje. Bez problému lze dodat mechanický a elektronický klíč v jednom pouzdře.

18 Inteligentní vložka AirKey Strana 18 Ad 3 Komponenty systému AirKey krok po kroku Vložíte li do prohlížeče adresu získáte přístup do správního AirKey firmy EVVA. Zaregistrujete se a následně můžete se vstoupit do on-line správy systémů AirKey. Tento portál vytvořila a spravuje f. EVVA.

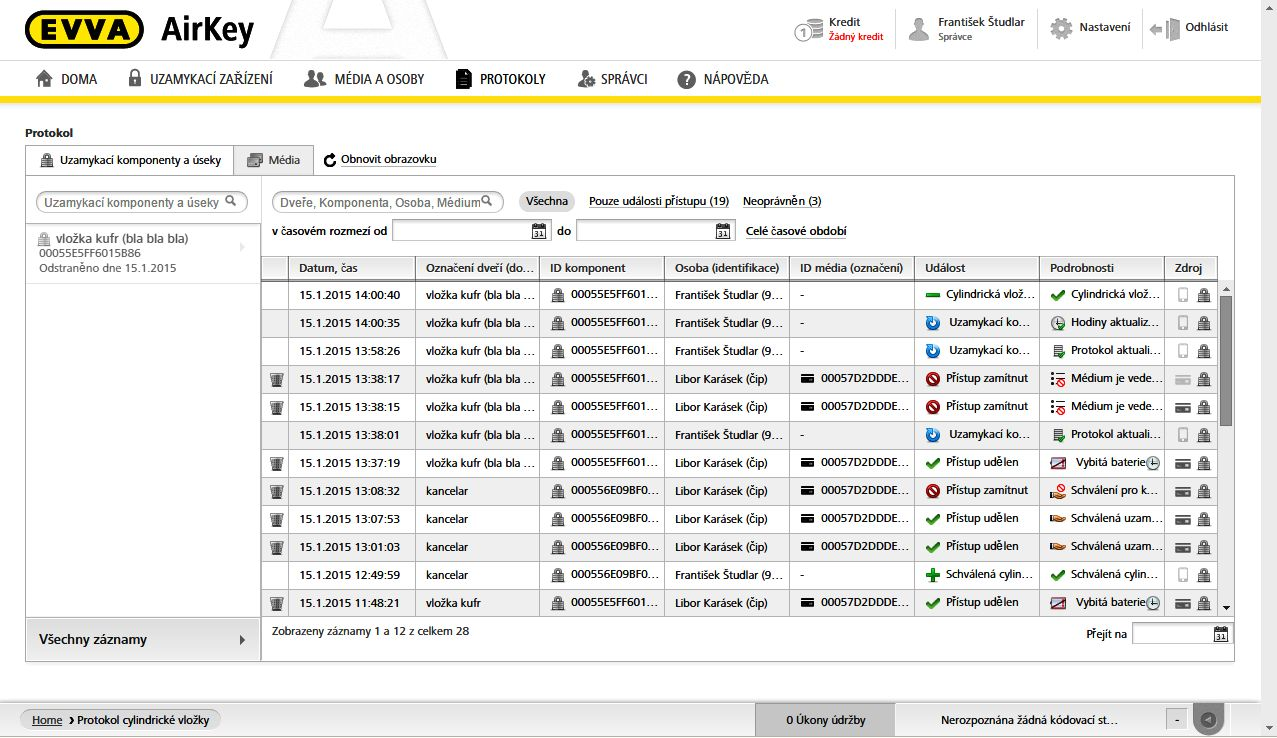

19 Inteligentní vložka AirKey Strana 19 Ihned po vstupu můžete začít editaci svého systému přes menu UZAMYKACÍ ZAŘÍZENÍ, MÉDIA A OSOBY, PROTOKOLY a SPRÁVCI.

20 Inteligentní vložka AirKey Strana 20 Postupně nabijete kredit přes KeyCredits, vytvoříte seznamy osob, médií, chytrých telefonů s aplikací AirKey a vlastní seznam uzamykacích zařízení vložek. Přidáte časová řízení, položky mezi sebou propojíte a systém je hotový.

21 Inteligentní vložka AirKey Strana 21 Přenést klíčový a uzamykací systém do tabulky/databáze správního střediska, je nejdůležitější operace při koncipování adaptivního uzamykacího systému. Předem je zapotřebí vědět, kdo, kdy, kde, kam a jaká média budou mít přístup.

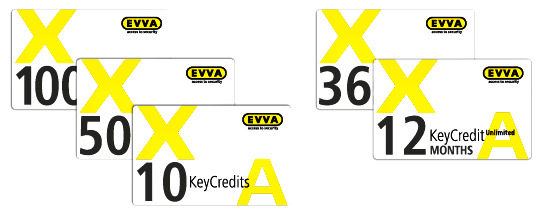

22 Inteligentní vložka AirKey Strana 22 KeyCredits jsou předplacené karty s kreditem. Tento kredit je vyjádřený kódem, který si můžeme přečíst po setření stírací barvy podobně jako na losech, nebo předplacených kartách telefonních operátorů. Kód se opisuje do softwaru správního centra EVVA Airkey. Karty mají buď 10, 50, 100, nebo neomezený počet kreditů s časovým omezením na 12, nebo 36 měsíců. Za zavedení osoby do systému Airkey se odepíše jeden kredit. Vymazání je zdarma.

23 Inteligentní vložka AirKey Strana 23 Vložka AirKey používá 3 typy médií pro svůj provoz potištěnou a nepotištěnou proximity kartu a proximity čip. A dále jako přenosný elektronický klíč chytré mobily s aktivovanou aplikací AirKey a technologií NFC. Technologie karet a čipů je založena na momentálně nejmodernější technologii JAVA (JCOP). Čipy a karty dodané k nové vložce jsou naprogramované tak, aby ji otevřely.

24 Inteligentní vložka AirKey Strana 24 Vložka Airkey s čtecí hlavou na jedné straně nejpoužívanější prvek systému. Používá se pro zajištění všech typů dveří na jedné straně. Na druhé straně uvnitř, je pevně nainstalovaný knoflík, kterým lze ovládat zamykací systém zevnitř.

25 Inteligentní vložka AirKey Strana 25 Instalace vložky AirKey. Vložka sestává z tělesa, čtecí hlavice a knoflíku. Nejprve se instaluje do zadlabacího zámku těleso vložky, na něj se našroubuje a následně zajistí čtecí hlavice a z druhé strany knoflík. Instalace trvá cca 5 minut. Není nutné upravovat dveře, vrtat, apod. Pokud k vložce existují naprogramované čipy, nebo jsou přidělené chytré mobily, je vlastně již vše hotové a můžete

26 Inteligentní vložka AirKey Strana 26 systém využívat v praxi. Vložku Airkey můžeme instalovat i do vnějšího prostředí. Má dostatečné krytí.

27 Inteligentní vložka AirKey Strana 27 Poloviční vložka Airkey pro spínací skříňky, ovládání garážových vrat, atd

28 Inteligentní vložka AirKey Strana 28 Oboustranná vložka Airkey pro řízení vstupu do prostor, kde je nutné kontrolovat osoby přicházející tam i zpět. Může to být kdekoliv, kde jsou zvýšené požadavky na bezpečnost provozu. Viz oboustr. vložka ve skleněných dveřích.

29 Inteligentní vložka AirKey Strana 29 Měření rozměrů u jednostranných, polovičních a oboustranných vložek AirKey. Příslušenství vložky nástroj na skládání/rozebírání, náhradní baterie, náhradní zdroj proudu a kódovací stanice médií Airkey.

30 Inteligentní vložka AirKey Strana 30 Poznámka ke komponentům AirKey V tomto jednoduchém materiálu, nelze vyjmenovat a zobrazit všechny modifikace vložek. K dispozici máme profesionálně zpracovaný produktový katalog komponentů Airkey, který Vám na požádání zašleme. V katalogu můžete získat přesnější informace zejména o: Povrchu a provedení vložek O čipech/kartách O softwaru a zpoplatnění přístupů pomocí KEY CREDITS O aplikačních možnostech systému AirKey v průmyslu, administrativě a privatu A ještě další informace, pokud Vás budou zajímat.

31 Inteligentní vložka AirKey Strana 31 Ad 4 studie, typická aplikace systému AirKey Administrativa malé obchodní firmy sídlí v části budovy, která je členěna podle výše uvedeného půdorysu. Je zde celkem 8 dveří a zde je jejich seznam: Číslo Popis místnosti Oboustranná vložka AirKey Jednostranná vložka AirKey Poloviční vložka AirKey Mechanická vložka ICS 1 Vchod Marketing Jednatel Ekonom Obchodníci Kuchyňka WC Server /skříň/ Upřednostňované identifikační médium je jednak čip AirKey, kombinovaný klíč a chytrý mobil. Vše popíšeme podrobněji v dalším textu. (Předpokládáme systémovou integraci přístupových prvků a klíčů do další části budovy).

32 Inteligentní vložka AirKey Strana 32 Půdorys prostor malé obchodní firmy

33 Inteligentní vložka AirKey Strana 33 Pozice 1 Vstup Vstup je zajištěný vložkou AirKey s oboustrannou kontrolou přístupu. Dveře jsou stále uzamčené až na případy, kdy je zámek odemykaný aktivací vložky. Uzamykání je ruční, režimové. Pozice 2 Marketing, Pozice 3 Jednatel, Pozice 4 Ekonom, Pozice 5 Obchodní oddělení. Tyto pozice můžeme osadit vložkou AirKey s jednostrannou kontrolou přístupu. Pozice 6 Kuchyňka, Pozice 7 WC Jsou to méně významné prostory a proto jsou zajištěné levnější mechanickou vložkou ICS. Viz dále. Tyto vložky jsou ovládané mechanickým klíčem, který je doplněný čipem. Viz foto. Čip aktivuje elektronické vložky, klíč odemyká WC a kuchyňku. Poznámka: Zajištění pozic 6 a 7 nestojí tolik peněz, kolik kompletní elektronická vložka AirKey s jednostrannou funkcí kontroly.

34 Inteligentní vložka AirKey Strana 34 Pozice 8 Server Předpokládejme, že server je tvořen běžnou ocelovou skříní, /RACK/. Je postaven někde v rohu místnosti a uzamknutý půlvložkou. V našem případě můžeme použít půlvložku AirKey s funkcí jednostranné kontroly přístupu. Více fotografie uvedené níže. Server RACK a zamykání poloviční vložkou AirKey s jednostrannou kontrolou

35 Inteligentní vložka AirKey Strana 35 Použité dveřní bezpečnostní prvky Oboustranná vložka AirKey Jednostranná vložka AirKey Poloviční vložka AirKey Mechanická vložka ICS

36 Inteligentní vložka AirKey Strana 36 Použitá identifikační média Klíč se dvěma funkcemi jednak čipem může odemykat vložky AirKey a jednak může mechanickou částí odemykat mechanické vložky nainstalované v kuchyňce a na WC. Navíc lze klíč užít i v ostatních částech budovy. Čip je ukrytý v plastové hlavici klíče. Klíčem může být chytrý telefon s NFC technologií a staženou aplikací AirKey. Elektronické klíče ovšem neumí otevřít mechanickou vložku. Mobilní telefon slouží i jako programovací jednotka. K ovládání elektronických vložek může sloužit i prostý čip.

37 Inteligentní vložka AirKey Strana 37 Ad 5 - Prodejna systému AirKey Českých Budějovicích F. Študlar Trezory (v blízkosti prodejny jsou dva autosalony) Jeremiášova České Budějovice Pracovní doba: PO až PÁ 7:30 až 17:00. Telefony na prodejnu: , studlar@trezory-studlar.com Internet:
