1 NÁVOD K OBSLUZE A INSTALACI v REGULÁTORU KOMÍNOVÉHO TAHU RKT 160 v ČSN EN ISO 9001: 2009

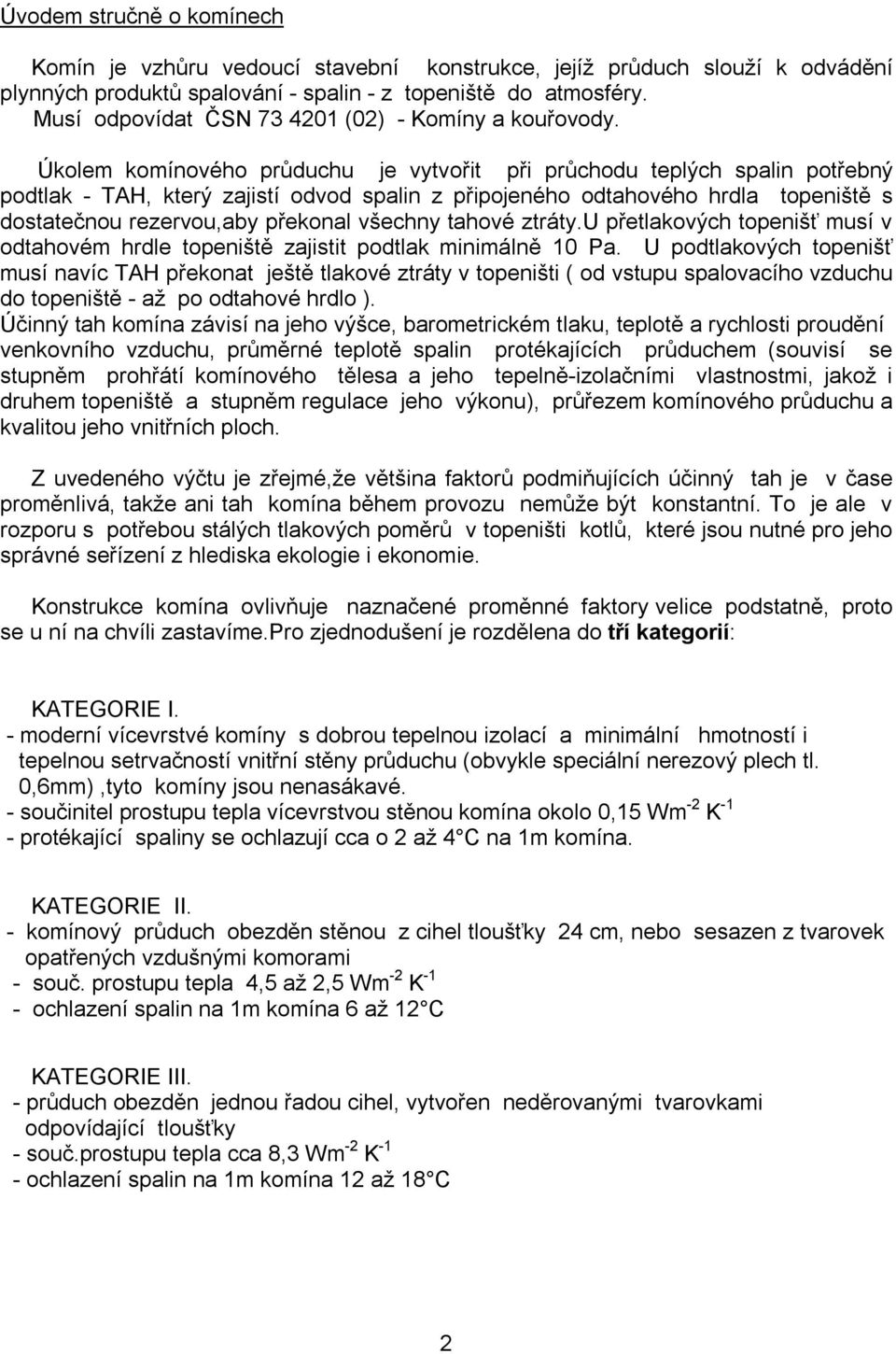

2 Úvodem stručně o komínech Komín je vzhůru vedoucí stavební konstrukce, jejíž průduch slouží k odvádění plynných produktů spalování - spalin - z topeniště do atmosféry. Musí odpovídat ČSN (02) - Komíny a kouřovody. Úkolem komínového průduchu je vytvořit při průchodu teplých spalin potřebný podtlak - TAH, který zajistí odvod spalin z připojeného odtahového hrdla topeniště s dostatečnou rezervou,aby překonal všechny tahové ztráty.u přetlakových topenišť musí v odtahovém hrdle topeniště zajistit podtlak minimálně 10 Pa. U podtlakových topenišť musí navíc TAH překonat ještě tlakové ztráty v topeništi ( od vstupu spalovacího vzduchu do topeniště - až po odtahové hrdlo ). Účinný tah komína závisí na jeho výšce, barometrickém tlaku, teplotě a rychlosti proudění venkovního vzduchu, průměrné teplotě spalin protékajících průduchem (souvisí se stupněm prohřátí komínového tělesa a jeho tepelně-izolačními vlastnostmi, jakož i druhem topeniště a stupněm regulace jeho výkonu), průřezem komínového průduchu a kvalitou jeho vnitřních ploch. Z uvedeného výčtu je zřejmé,že většina faktorů podmiňujících účinný tah je v čase proměnlivá, takže ani tah komína během provozu nemůže být konstantní. To je ale v rozporu s potřebou stálých tlakových poměrů v topeništi kotlů, které jsou nutné pro jeho správné seřízení z hlediska ekologie i ekonomie. Konstrukce komína ovlivňuje naznačené proměnné faktory velice podstatně, proto se u ní na chvíli zastavíme.pro zjednodušení je rozdělena do tří kategorií: KATEGORIE I. - moderní vícevrstvé komíny s dobrou tepelnou izolací a minimální hmotností i tepelnou setrvačností vnitřní stěny průduchu (obvykle speciální nerezový plech tl. 0,6mm),tyto komíny jsou nenasákavé. - součinitel prostupu tepla vícevrstvou stěnou komína okolo 0,15 Wm -2 K -1 - protékající spaliny se ochlazují cca o 2 až 4 C na 1m komína. KATEGORIE II. - komínový průduch obezděn stěnou z cihel tloušťky 24 cm, nebo sesazen z tvarovek opatřených vzdušnými komorami - souč. prostupu tepla 4,5 až 2,5 Wm -2 K -1 - ochlazení spalin na 1m komína 6 až 12 C KATEGORIE III. - průduch obezděn jednou řadou cihel, vytvořen neděrovanými tvarovkami odpovídající tloušťky - souč.prostupu tepla cca 8,3 Wm -2 K -1 - ochlazení spalin na 1m komína 12 až 18 C 2

3 Uvedené hodnoty se mohou ještě zhoršit u podchlazených a provlhlých nasákavých komínových těles kategorie II. a III. Tato komínová tělesa vyhovovala u zastaralých, méně účinných topenišť, kde byla vysoká výstupní teplota spalin, velký přebytek spalovacího vzduchu a dlouhé časové úseky provozu topeniště na plný výkon. Neekonomicky uniklé teplo z topeniště tak zajistilo prohřátí hmotného komínového tělesa, přičemž ochlazení spalin na teplotu rosného bodu obvykle nastalo až po jejich výstupu z komínového průduchu do atmosféry. Jiná situace ale nastává u moderních topenišť, které díky vyšší účinnosti a dobré regulaci produkují méně spalin,navíc o nižší výstupní teplotě a po kratší časové úseky - dle skutečné potřeby výroby tepla. Hmotná komínová tělesa, navíc nedostatečně tepelně izolovaná, se potom snadno dostanou do takového provozu,kdy se procházející spaliny ochladí pod teplotu rosného bodu a tím dochází jejich provlhčení. Tak se ale ještě dále zhorší tepelně izolační vlastnosti a stav se dále zhoršuje.rozvoj těchto negativních procesů můžeme usnadnit i spalováním nedostatečně vyschlého paliva. Tím si nejenom snížíme (na úkor své peněženky) jeho výhřevnost, ale zvýšíme obsah vodní páry ve spalinách, což vede ke snížení teploty rosného bodu spalin a větší náchylnosti k uvedeným jevům. Problémy s nerovnoměrností komínového tahu a navlháním konstrukcí komínů pomáhá řešit: REGULÁTOR KOMÍNOVÉHO TAHU - RTK160 je přírubové konstrukce, která je opatřena sedly pro kyvné břity klapky regulátoru a držáku pro magnet. Šroubem seřiditelná vzdálenost magnetu od klapky regulátoru umožňuje nastavit potřebné magnetické předpětí, které přidržuje klapku uzavřenou. Vznikne-li na klapce větší podtlak, než je magnetické předpětí magnetu, dojde k pootevření klapky tak, aby množství přisávaného vzduchu zajistilo požadovaný podtlak v komínovém průduchu. Popsaný regulátor má maximální činnou plochu 95 cm 2 a nese typové označení RTK - 95 Tím je zajištěn rovnoměrný tah za kotlem a vytvářeny optimální podmínky pro hoření v topeništi. (Tah komína neovlivňuje hoření kotle). Výsledkem je 3 až 9% roční úspora paliva! Instalace regulátoru komínového tahu přináší řadu dalších výhod a zlepšení: - přizpůsobí vlastnosti původního komínu provozu nového topeniště tak, aby původní, obvykle příliš velký a špatně tepelně izolovaný komín mohl i nadále dobře sloužit bez nákladných stavebních úprav - při nadměrném tahu komína zajistí v důsledku přisávání vzduchu z kotelny naředění spalin, zvětšení jejich objemu a rychlosti proudění v průduchu. Důsledkem je menší ochlazení a zvětšení bezpečnosti proti kondenzaci vody.pokles teploty spalin v důsledku smísení se vzduchem je kompenzován snížením rosného bodu vzniklé směsi - během provozních přestávek topeniště, kdy vytváří zahřátý komín dostatečný tah, přisává regulátorem tahu vzduch.ten se v dolní části průduchu předehřeje a ve vyšších partiích pak komínové těleso vysušuje a provětrává. Tak se obvykle zajistí dobrý stav komína nezávisle na způsobu provozu topeniště i v případech, kdy by jinak došlo k jeho provlhčení a následným škodám 3

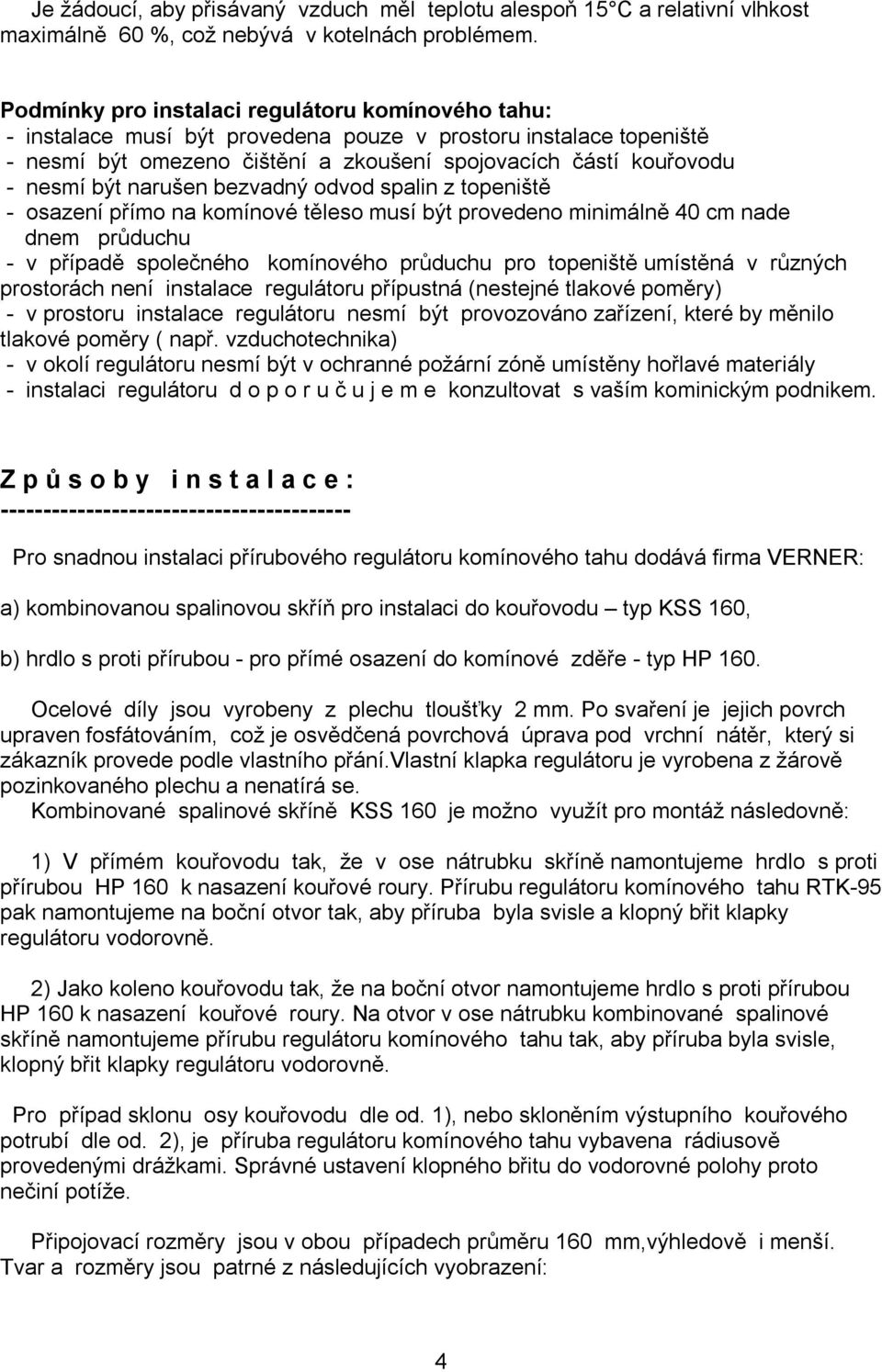

4 Je žádoucí, aby přisávaný vzduch měl teplotu alespoň 15 C a relativní vlhkost maximálně 60 %, což nebývá v kotelnách problémem. Podmínky pro instalaci regulátoru komínového tahu: - instalace musí být provedena pouze v prostoru instalace topeniště - nesmí být omezeno čištění a zkoušení spojovacích částí kouřovodu - nesmí být narušen bezvadný odvod spalin z topeniště - osazení přímo na komínové těleso musí být provedeno minimálně 40 cm nade dnem průduchu - v případě společného komínového průduchu pro topeniště umístěná v různých prostorách není instalace regulátoru přípustná (nestejné tlakové poměry) - v prostoru instalace regulátoru nesmí být provozováno zařízení, které by měnilo tlakové poměry ( např. vzduchotechnika) - v okolí regulátoru nesmí být v ochranné požární zóně umístěny hořlavé materiály - instalaci regulátoru d o p o r u č u j e m e konzultovat s vaším kominickým podnikem. Z p ů s o b y i n s t a l a c e : Pro snadnou instalaci přírubového regulátoru komínového tahu dodává firma VERNER: a) kombinovanou spalinovou skříň pro instalaci do kouřovodu typ KSS 160, b) hrdlo s proti přírubou - pro přímé osazení do komínové zděře - typ HP 160. Ocelové díly jsou vyrobeny z plechu tloušťky 2 mm. Po svaření je jejich povrch upraven fosfátováním, což je osvědčená povrchová úprava pod vrchní nátěr, který si zákazník provede podle vlastního přání.vlastní klapka regulátoru je vyrobena z žárově pozinkovaného plechu a nenatírá se. Kombinované spalinové skříně KSS 160 je možno využít pro montáž následovně: 1) V přímém kouřovodu tak, že v ose nátrubku skříně namontujeme hrdlo s proti přírubou HP 160 k nasazení kouřové roury. Přírubu regulátoru komínového tahu RTK-95 pak namontujeme na boční otvor tak, aby příruba byla svisle a klopný břit klapky regulátoru vodorovně. 2) Jako koleno kouřovodu tak, že na boční otvor namontujeme hrdlo s proti přírubou HP 160 k nasazení kouřové roury. Na otvor v ose nátrubku kombinované spalinové skříně namontujeme přírubu regulátoru komínového tahu tak, aby příruba byla svisle, klopný břit klapky regulátoru vodorovně. Pro případ sklonu osy kouřovodu dle od. 1), nebo skloněním výstupního kouřového potrubí dle od. 2), je příruba regulátoru komínového tahu vybavena rádiusově provedenými drážkami. Správné ustavení klopného břitu do vodorovné polohy proto nečiní potíže. Připojovací rozměry jsou v obou případech průměru 160 mm,výhledově i menší. Tvar a rozměry jsou patrné z následujících vyobrazení: 4

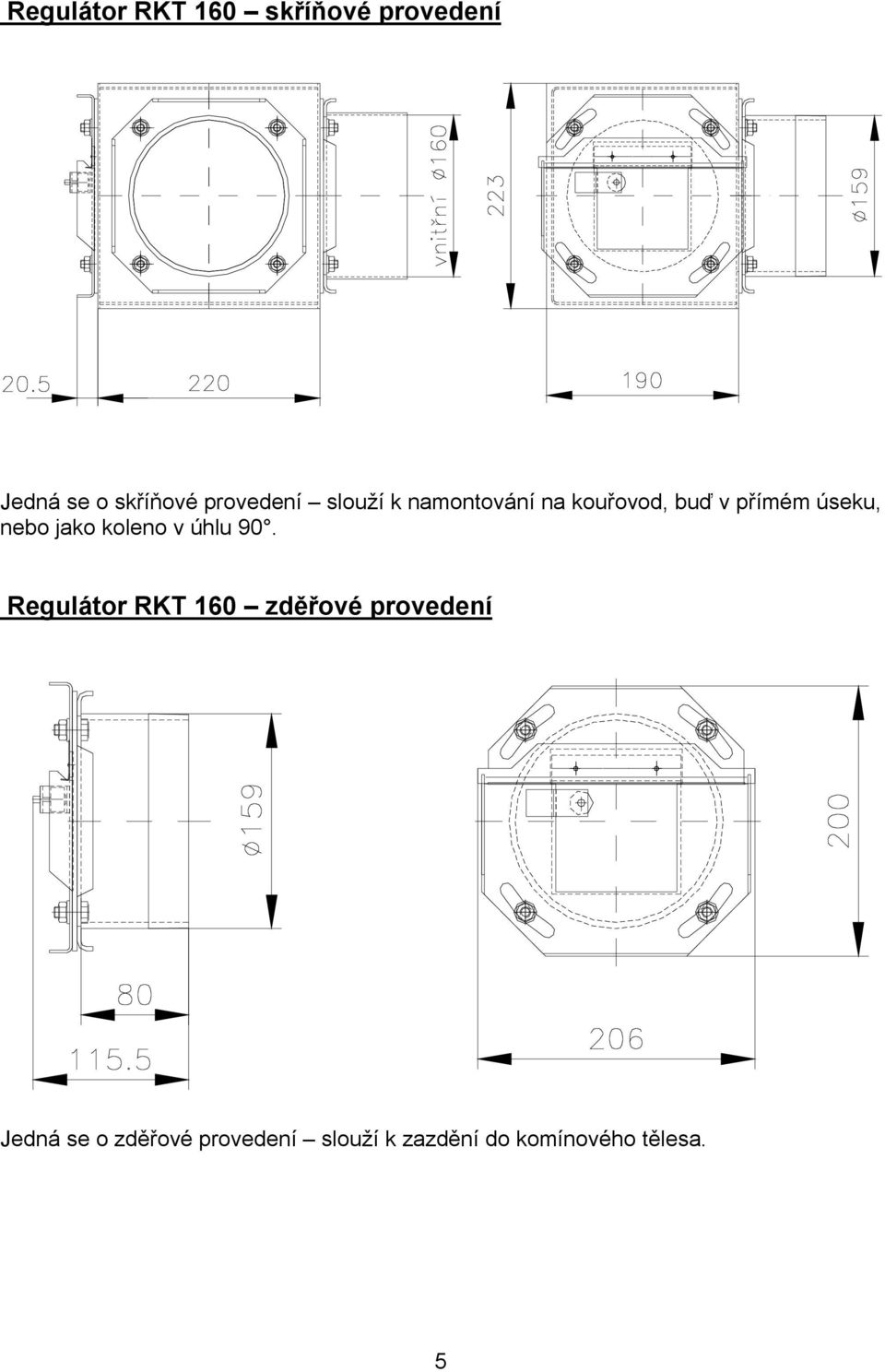

5 Regulátor RKT 160 skříňové provedení Jedná se o skříňové provedení slouží k namontování na kouřovod, buď v přímém úseku, nebo jako koleno v úhlu 90. Regulátor RKT 160 zděřové provedení Jedná se o zděřové provedení slouží k zazdění do komínového tělesa. 5

6 Příklady zapojení Místo vestavby 1 a 2 Dobrá regulace tahu, dobrý vysoušecí efekt, možnost dodatečné instalace na kouřovod, možnost vytvořit koleno kouřovodu. Vhodné použít u více složkových komínů. Místo vestavby 3 Dobrá regulace tahu, dobrý vysoušecí efekt, při vícesložkových komínech nutná instalace odbornou firmou. Doporučuje se u kotlů na pevná paliva a zděných komínů. Místo vestavby 4 Regulace a vysoušení omezeny, doporučuje se u kotlů na pevná paliva a zděných komínů. 6

7 Nastavení regulátoru komínového tahu RTK-95 - funkční zkouška: Optimální provozní podmínky topeniště a maximální vysoušecí efekt získáme nastavením regulátoru tahu na hodnotu minimálního tahu topeniště. U topenišť vybavených dmychadlem to bývá zpravidla 10 Pa. Optimální hodnotu seřídíme na konkrétní komínové soustavě při zkušebním topení. Velikost magnetického předpětí působící na klapku regulátoru měníme otáčením magnetu kolem vlastní osy, čímž se mění vzdálenost mezi klapkou a magnetem. Nastavením zbytečně většího podtlaku na regulátoru způsobíme snížení jeho efektu jak v oblasti energetické spotřeby, tak v omezení provětrávání průduchu. Nastavením příliš malého podtlaku způsobíme poruchy spalování v topeništi a špatný odvod spalin. Firma VERNER Vám přeje, aby tento u nás nový, v technicky rozvinutém světě však již desetiletími provozně odzkoušený regulátor komínového tahu, byl přínosem pro lepší ekonomiku Vašeho vytápění a technického stavu Vašeho komínu. 7

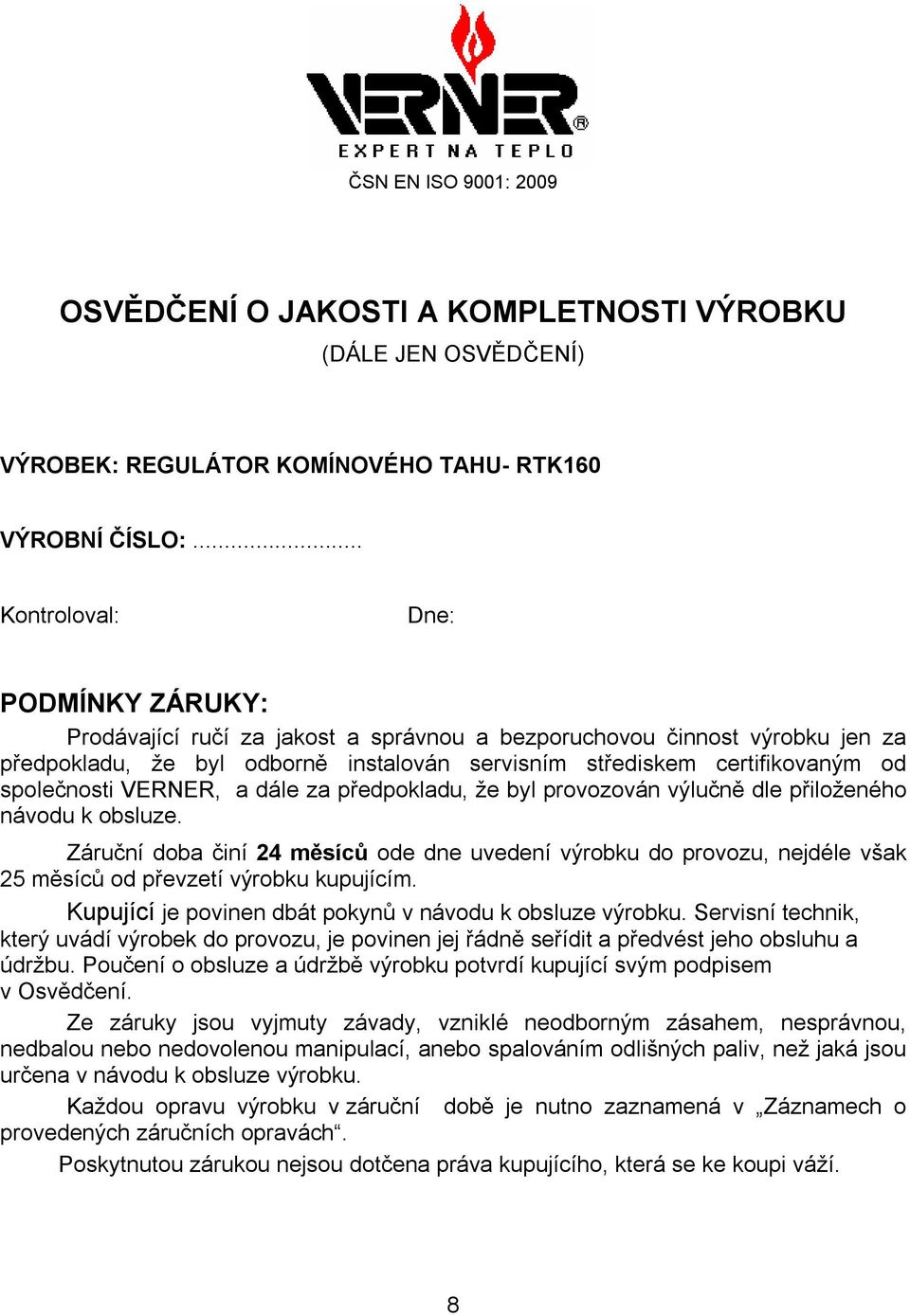

8 ČSN EN ISO 9001: 2009 OSVĚDČENÍ O JAKOSTI A KOMPLETNOSTI VÝROBKU (DÁLE JEN OSVĚDČENÍ) VÝROBEK: REGULÁTOR KOMÍNOVÉHO TAHU- RTK160 VÝROBNÍ ČÍSLO:... Kontroloval: Dne: PODMÍNKY ZÁRUKY: Prodávající ručí za jakost a správnou a bezporuchovou činnost výrobku jen za předpokladu, že byl odborně instalován servisním střediskem certifikovaným od společnosti VERNER, a dále za předpokladu, že byl provozován výlučně dle přiloženého návodu k obsluze. Záruční doba činí 24 měsíců ode dne uvedení výrobku do provozu, nejdéle však 25 měsíců od převzetí výrobku kupujícím. Kupující je povinen dbát pokynů v návodu k obsluze výrobku. Servisní technik, který uvádí výrobek do provozu, je povinen jej řádně seřídit a předvést jeho obsluhu a údržbu. Poučení o obsluze a údržbě výrobku potvrdí kupující svým podpisem v Osvědčení. Ze záruky jsou vyjmuty závady, vzniklé neodborným zásahem, nesprávnou, nedbalou nebo nedovolenou manipulací, anebo spalováním odlišných paliv, než jaká jsou určena v návodu k obsluze výrobku. Každou opravu výrobku v záruční době je nutno zaznamená v Záznamech o provedených záručních opravách. Poskytnutou zárukou nejsou dotčena práva kupujícího, která se ke koupi váží. 8

9 PRODÁVAJÍCÍ: firma (jméno): sídlo (bydliště): IČO: Datum prodeje: Podpis prodávajícího: KUPUJÍCÍ (jméno, adresa): tímto potvrzuje, že byl poučen o podmínkách záruky, převzal kompletní výrobek a byl poučen o obsluze a údržbě výrobku tak, aby provoz odpovídal normám a ustanovením uvedeným v návodu k obsluze výrobku. Datum: Podpis kupujícího: Záznamy o provedených záručních opravách : datum nahlášení poruchy datum odstranění poruchy číslo protokolu o opravě podpis servisního technika poznámka 9

10

11 ČSN EN ISO 9001: 2001 VERNER a.s. tel.: Sokolská 321 fax.: Červený Kostelec č.v. b vydáno
