1 KOMÍNY A KOUŘOVODY Komín je stavební konstrukce používaná k odvodu spalin od kotlů do venkovního ovzduší. Druh komína, jeho konstrukčně materiálové řešení a profil průduchu ovlivňuje více faktorů. Především musíme znát druh paliva, kterým budeme vytápět, jaký spotřebič a v jakém provedení bude náš zdroj tepla, jeho jmenovitý výkon, účinnou výšku komína, teplotu spalin za kotlem apod. Pro správnou funkci soustavy "kotel-kouřovod-komín" je prvořadým úkolem správně navrhnout průřez komínového průduchu. Komín je možné uvádět do provozu pouze po provedení revize kominíkem nebo revizním technikem. Třídění komínů a kouřovodů Podle tlaku a vlhkosti spalin Odvody spalin podle provozního tlaku v průduchu dělíme na: komíny s přirozeným nebo umělým tahem přetlakové komíny Odvody spalin podle kondenzace v průduchu dělíme na: suché komíny bez kondenzace, nebo kde dochází ke krátkodobé kondenzaci, kde teplota spalin je vyšší než teplota rosného bodu spalin mokré komíny, do kterých vstupují spaliny s teplotou pod rosným bodem Podle použitého paliva se komíny třídí na komíny od spotřebičů na tuhá paliva, kapalná paliva a plynná paliva Podle umístění jsou komíny vestavěné uvnitř objektu nebo situované vně objektu Podle konstrukčního uspořádání jsou komíny jednovrstvé a vícevrstvé. jednovrstvé: zděný komín plnostěnný vylehčený prefabrikovaný vícevrstvé: dvouvrstvý třívrstvý nosná tvárnice+vložka nosná tvárnice+izolace+vložka

2 Kovové (nerezové komíny) jsou bariérové, s nepropustným povrchem při pronikání vodní páry, keramické jsou difúzní. Nejčastěji používanými typy samostatných komínů s tahem jsou vícevrstvé komínové systémy složené z šamotové vložky, minerální rohože a z tvárnic z lehčeného betonu s kanálky zadního odvětrání k odvodu vlhkosti s izolace. Jsou to universální systémy pro všechny typy paliv. Vyrábí se jako jedno nebo dvouprůduchové s větrací šachtou nebo bez ní. Samostatné přetlakové komíny odolné proti kondenzátu (mokré) jsou většinou řešeny spalinovým průduchem z nerezové oceli v těsném provedení umístěným v komínové plášťové tvárnici. Do této skupiny patři i nerez komíny, používané převážně jako vnější (nerez - izolace - nerez). Komínové prefabrikované systémy se na rozdíl od zděných jednovrstvých komínů nesvazují s nosnou zdí a stojí odděleně. V případě, že se přejde z vytápění tuhými palivy na plyn, je nutné stávající zděný komínový průduch vyvložkovat keramickou vložkou nebo vložkou z nerezové oceli. Podle počtu připojených spotřebičů Kouřovody s tahem: samostatné s jedním připojeným spotřebičem na kapalná paliva a plynná paliva s přetlakovým hořákem společné s připojením nejvýše tří lokálních spotřebičů na plynná paliva s atmosférickým hořákem společné s připojením nejvýše čtyř spotřebičů na plynná paliva s atmosférickým hořákem s výkonem do 900 kw Poznámka: přetlakové kouřovody mohou být pouze samostatné. Komíny s přirozeným nebo umělým tahem: samostatné je-li na komín připojen jeden spotřebič nebo spotřebiče z jednoho podlaží společné pro připojení více spotřebiče z různých podlaží Podle způsobu připojení spotřebiče samostatné suché komíny s přirozeným tahem pro spotřebiče na: tuhá paliva s připojením jednoho spotřebiče s atmosférickým hořákem tuhá paliva s připojením jednoho spotřebiče s přetlakovým hořákem tuhá paliva s připojením nejvýše tří lokálních spotřebičů do 10 kw z jednoho podlaží kapalná paliva s připojením jednoho spotřebiče s atmosférickým nebo přetlakovým hořákem kapalná paliva s připojením nejvýše tří lokálních spotřebičů do 10 kw z jednoho podlaží plynná paliva s připojením jednoho spotřebiče s atmosférickým nebo přetlakovým hořákem plynná paliva s připojením nejvýše tří lokálních spotřebičů do 20 kw s přerušovačem tahu plynná paliva s připojením nejvýše čtyř kotlů s přerušovačem tahu (součet výkonů nejvýše 900 kw) kombinované spotřebiče (plyn + tuhá, kapalná + tuhá paliva) s atmosférickým hořákem do výkonu 100 kw jedno krbové těleso

3 samostatné suché komíny s umělým tahem (ventilátor v ústí komína) pro spotřebiče na: tuhá paliva pro jeden nebo více spotřebičů z jednoho podlaží kapalná paliva pro jeden nebo více spotřebičů z jednoho podlaží plynná paliva pro jeden nebo více spotřebičů nízkoteplotních s atmosférickým hořákem plynná paliva pro jeden nebo více spotřebičů z podlaží s přetlakovým hořákem kombinovaná paliva (plyn + tuhá, kapalná + tuhá paliva) s odvodem spalin od tmavých zářičů na plyn nebo kapalná paliva jedno krbové těleso samostatné mokré komíny s přirozeným tahem (málo používané) samostatné přetlakové suché komíny pro spotřebiče na: plynná paliva pro jeden spotřebič s přetlakovým hořákem kapalná paliva pro jeden spotřebič s přetlakovým hořákem samostatné přetlakové mokré komíny pro spotřebiče na: plynná paliva pro jeden spotřebič s přetlakovým hořákem plynná paliva pro jeden spotřebič se spalinovým ventilátorem společné suché komíny s přirozeným tahem pro spotřebiče na: plynná paliva pro jeden spotřebič z podlaží s výkonem do 25 kw s atmosférickým hořákem a přerušovačem tahu v provedení C 02 společné suché komíny (turbo) přetlakové pro spotřebiče na: plynná paliva pro nejvýše dva spotřebiče z podlaží v provedení C 4,7 společné suché komíny s umělým tahem (ventilátor v ústí komína) pro spotřebiče na: plynná paliva pro jeden spotřebič z podlaží s atmosférickým hořákem ČSN výňatek Připojování spotřebičů Spotřebič na plynná paliva, který je určen pouze k vytápění jedné místnosti, se považuje za spotřebič lokální (výkon lokálního spotřebiče obvykle není větší než 7 kw). Spotřebiče se připojují přednostně kouřovodem do komína, který odvádí spaliny nad střechu budovy do volného ovzduší. Před napojením spotřebiče se musí zjistit, zda klasifikace komína nebo komínové vložky odpovídá parametrům nebo požadavkům připojovaného spotřebiče. Do spalinové cesty, která nemá potřebné parametry pro připojovaný spotřebič, se nesmí spotřebič napojit a nesmí být uveden do provozu. Do prostoru s otevřeným spotřebičem musí být zajištěn dostatečný přívod vzduchu, který nesmí být ovlivněn podtlakovým ventilátorem větracího zařízení nebo jiným způsobem (krby, digestoře, spotřebiče s podtlakovými ventilátory apod.). Není-li zajištěn dostatečný přívod vzduchu pro spalování ve spotřebiči paliv, přestává být spalinová cesta funkční a spaliny se vrací do prostoru se spotřebičem paliv. Samostatné komíny Do samostatného komína se připojuje pouze jeden spotřebič na plynná paliva samostatným kouřovodem.

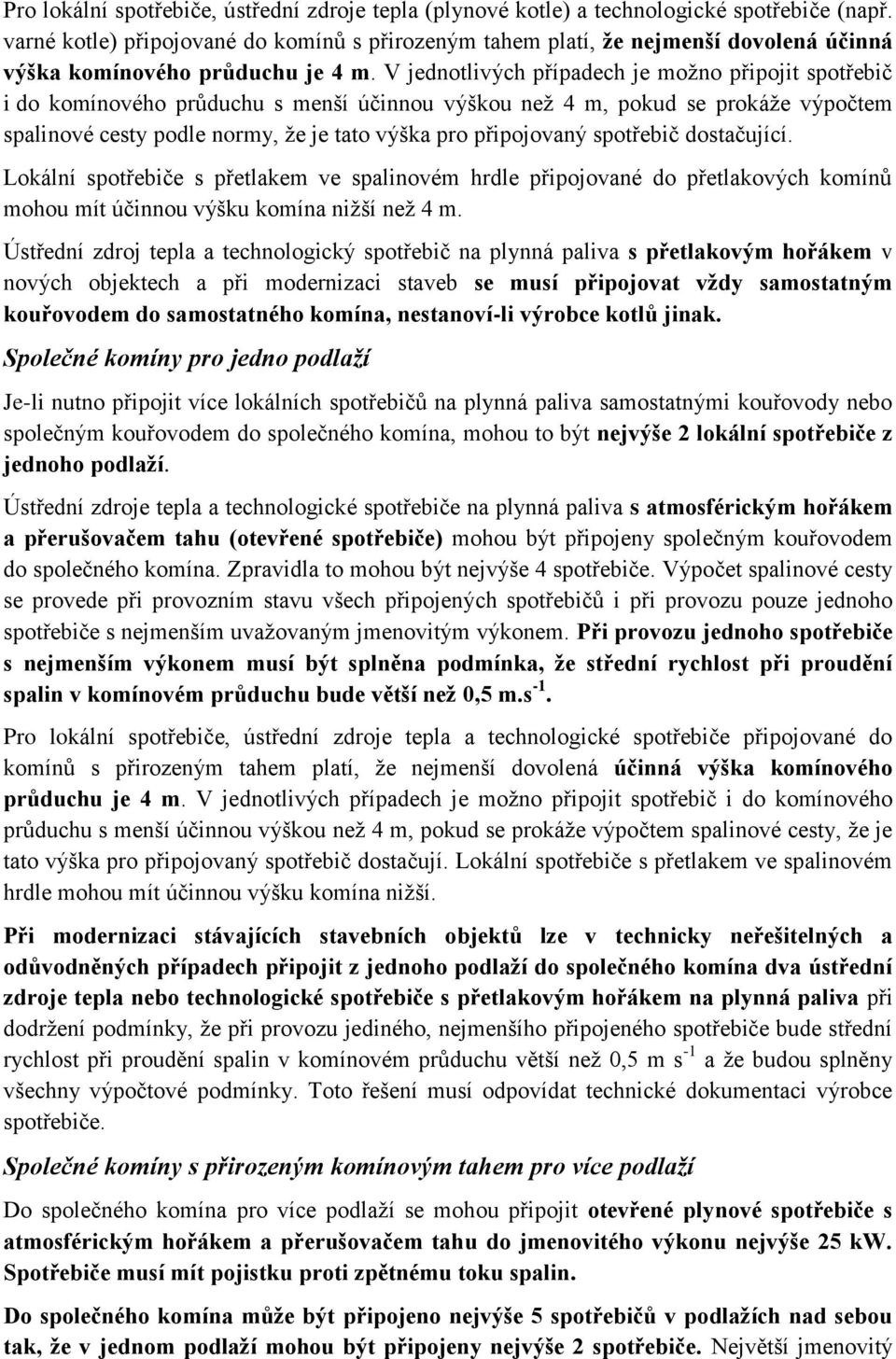

4 Pro lokální spotřebiče, ústřední zdroje tepla (plynové kotle) a technologické spotřebiče (např. varné kotle) připojované do komínů s přirozeným tahem platí, že nejmenší dovolená účinná výška komínového průduchu je 4 m. V jednotlivých případech je možno připojit spotřebič i do komínového průduchu s menší účinnou výškou než 4 m, pokud se prokáže výpočtem spalinové cesty podle normy, že je tato výška pro připojovaný spotřebič dostačující. Lokální spotřebiče s přetlakem ve spalinovém hrdle připojované do přetlakových komínů mohou mít účinnou výšku komína nižší než 4 m. Ústřední zdroj tepla a technologický spotřebič na plynná paliva s přetlakovým hořákem v nových objektech a při modernizaci staveb se musí připojovat vždy samostatným kouřovodem do samostatného komína, nestanoví-li výrobce kotlů jinak. Společné komíny pro jedno podlaží Je-li nutno připojit více lokálních spotřebičů na plynná paliva samostatnými kouřovody nebo společným kouřovodem do společného komína, mohou to být nejvýše 2 lokální spotřebiče z jednoho podlaží. Ústřední zdroje tepla a technologické spotřebiče na plynná paliva s atmosférickým hořákem a přerušovačem tahu (otevřené spotřebiče) mohou být připojeny společným kouřovodem do společného komína. Zpravidla to mohou být nejvýše 4 spotřebiče. Výpočet spalinové cesty se provede při provozním stavu všech připojených spotřebičů i při provozu pouze jednoho spotřebiče s nejmenším uvažovaným jmenovitým výkonem. Při provozu jednoho spotřebiče s nejmenším výkonem musí být splněna podmínka, že střední rychlost při proudění spalin v komínovém průduchu bude větší než 0,5 m.s -1. Pro lokální spotřebiče, ústřední zdroje tepla a technologické spotřebiče připojované do komínů s přirozeným tahem platí, že nejmenší dovolená účinná výška komínového průduchu je 4 m. V jednotlivých případech je možno připojit spotřebič i do komínového průduchu s menší účinnou výškou než 4 m, pokud se prokáže výpočtem spalinové cesty, že je tato výška pro připojovaný spotřebič dostačují. Lokální spotřebiče s přetlakem ve spalinovém hrdle mohou mít účinnou výšku komína nižší. Při modernizaci stávajících stavebních objektů lze v technicky neřešitelných a odůvodněných případech připojit z jednoho podlaží do společného komína dva ústřední zdroje tepla nebo technologické spotřebiče s přetlakovým hořákem na plynná paliva při dodržení podmínky, že při provozu jediného, nejmenšího připojeného spotřebiče bude střední rychlost při proudění spalin v komínovém průduchu větší než 0,5 m s -1 a že budou splněny všechny výpočtové podmínky. Toto řešení musí odpovídat technické dokumentaci výrobce spotřebiče. Společné komíny s přirozeným komínovým tahem pro více podlaží Do společného komína pro více podlaží se mohou připojit otevřené plynové spotřebiče s atmosférickým hořákem a přerušovačem tahu do jmenovitého výkonu nejvýše 25 kw. Spotřebiče musí mít pojistku proti zpětnému toku spalin. Do společného komína může být připojeno nejvýše 5 spotřebičů v podlažích nad sebou tak, že v jednom podlaží mohou být připojeny nejvýše 2 spotřebiče. Největší jmenovitý

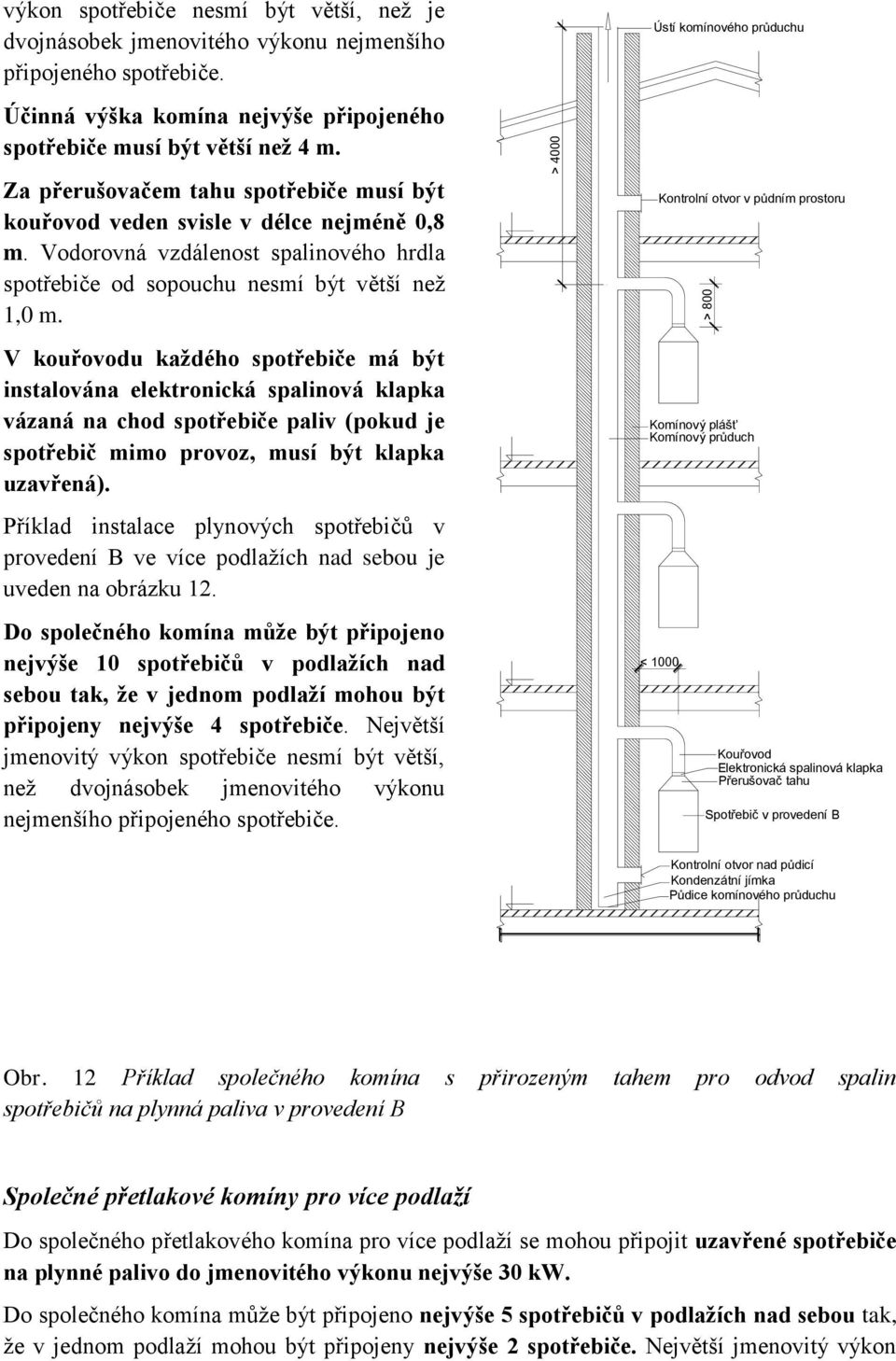

5 výkon spotřebiče nesmí být větší, než je dvojnásobek jmenovitého výkonu nejmenšího připojeného spotřebiče. Účinná výška komína nejvýše připojeného spotřebiče musí být větší než 4 m. Za přerušovačem tahu spotřebiče musí být kouřovod veden svisle v délce nejméně 0,8 m. Vodorovná vzdálenost spalinového hrdla spotřebiče od sopouchu nesmí být větší než 1,0 m. V kouřovodu každého spotřebiče má být instalována elektronická spalinová klapka vázaná na chod spotřebiče paliv (pokud je spotřebič mimo provoz, musí být klapka uzavřená). Příklad instalace plynových spotřebičů v provedení B ve více podlažích nad sebou je uveden na obrázku 12. Do společného komína může být připojeno nejvýše 10 spotřebičů v podlažích nad sebou tak, že v jednom podlaží mohou být připojeny nejvýše 4 spotřebiče. Největší jmenovitý výkon spotřebiče nesmí být větší, než dvojnásobek jmenovitého výkonu nejmenšího připojeného spotřebiče. > 4000 Ústí komínového průduchu Kontrolní otvor v půdním prostoru < 1000 > 800 Komínový plášť Komínový průduch Kouřovod Elektronická spalinová klapka Přerušovač tahu Spotřebič v provedení B Kontrolní otvor nad půdicí Kondenzátní jímka Půdice komínového průduchu Obr. 12 Příklad společného komína s přirozeným tahem pro odvod spalin spotřebičů na plynná paliva v provedení B Společné přetlakové komíny pro více podlaží Do společného přetlakového komína pro více podlaží se mohou připojit uzavřené spotřebiče na plynné palivo do jmenovitého výkonu nejvýše 30 kw. Do společného komína může být připojeno nejvýše 5 spotřebičů v podlažích nad sebou tak, že v jednom podlaží mohou být připojeny nejvýše 2 spotřebiče. Největší jmenovitý výkon

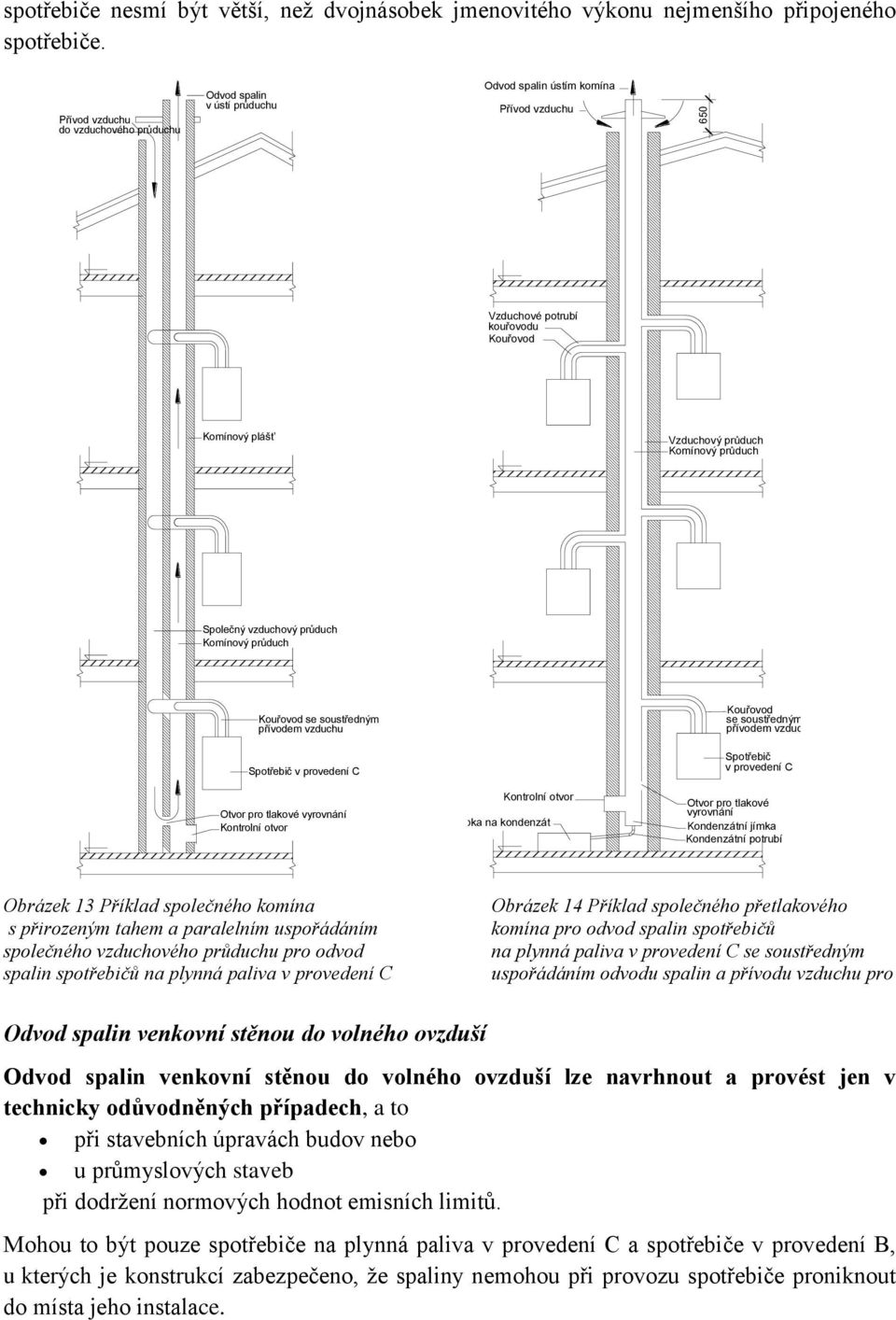

6 spotřebiče nesmí být větší, než dvojnásobek jmenovitého výkonu nejmenšího připojeného spotřebiče. Přívod vzduchu do vzduchového průduchu Odvod spalin v ústí průduchu Odvod spalin ústím komína Přívod vzduchu 650 Vzduchové potrubí kouřovodu Kouřovod Komínový plášť Vzduchový průduch Komínový průduch Společný vzduchový průduch Komínový průduch Kouřovod se soustředným přívodem vzduchu Kouřovod se soustředným přívodem vzduchu Spotřebič v provedení C Spotřebič v provedení C Otvor pro tlakové vyrovnání Kontrolní otvor Kontrolní otvor Nádobka na kondenzát Otvor pro tlakové vyrovnání Kondenzátní jímka Kondenzátní potrubí Obrázek 13 Příklad společného komína s přirozeným tahem a paralelním uspořádáním společného vzduchového průduchu pro odvod spalin spotřebičů na plynná paliva v provedení C Obrázek 14 Příklad společného přetlakového komína pro odvod spalin spotřebičů na plynná paliva v provedení C se soustředným uspořádáním odvodu spalin a přívodu vzduchu pro Odvod spalin venkovní stěnou do volného ovzduší Odvod spalin venkovní stěnou do volného ovzduší lze navrhnout a provést jen v technicky odůvodněných případech, a to při stavebních úpravách budov nebo u průmyslových staveb při dodržení normových hodnot emisních limitů. Mohou to být pouze spotřebiče na plynná paliva v provedení C a spotřebiče v provedení B, u kterých je konstrukcí zabezpečeno, že spaliny nemohou při provozu spotřebiče proniknout do místa jeho instalace.

7 Spotřebiče do jmenovitého výkonu 7 kw Při odvodu spalin venkovní stěnou do volného ovzduší musí být dodržena vzájemná vzdálenost mezi vyústěními nejméně: 2,0 m ve vodorovném směru 2,5 m ve svislém směru Spodní hrana vyústění nad úrovní okolního terénu musí být ve výši nejméně 0,3 m. Vyústění je možné provést pod spodním okrajem (parapetem) otevíratelné části okna v nejmenší svislé vzdálenosti 0,3 m. Do podzemních podlaží lze instalovat spotřebič za předpokladu, že přívod vzduchu a odvod spalin je zaústěn do svislé šachty o rozměrech nejméně 0,5 m x 1,0 m, která ústí do volného prostoru. Je-li šachta zakryta mříží, musí její volný průřez mít velikost nejméně 70 % průřezu šachty. Spodní hrana vyústění musí být nejméně 0,3 m nad dnem šachty a nesmí být hlouběji než 4 m od horního okraje šachty. Do šachty nesmí být zaústěno otevíratelné okno nebo jiný větrací otvor. Spotřebiče se jmenovitým výkonem od 7 kw do 30 kw Spodní hrana vyústění u samostatně stojících budov s jedním uživatelem (rodinný dům) musí být ve výši nejméně 2 m nad okolním terénem. Za samostatně stojící budovu s jedním uživatelem se považuje budova, která má minimální vodorovnou vzdálenost od sousedních objektů podle obrázku 15. a) b) 5 m 10 m c) d) 15 m 25 m a více Obrázek 15 Nejmenší vzdálenosti protilehlých nebo přilehlých bytových a rodinných domů od vývodu spalin podle výšky objektů Legenda: a) 5 m od objektů pouze s 1 NP; b) 10 m od objektů s 1 NP nad vyústěním; c) 15 m od objektů se 2 NP nad vyústěním; d) 25 m od objektů s více než 2 NP nad vyústěním Spodní hrana vyústění u objektů v hromadné zástavbě musí být nejméně 4 m nad okolním terénem.

8 Nejmenší vzdálenost od sousedních budov se nestanovuje v případech, kdy je vyústění situováno výše, než jsou horní hrany otvorů oken, dveří, větracích mřížek apod., včetně střešních oken a vikýřů apod. protilehlé nebo přilehlé budovy, viz obrázek 16. Obr.16 objekt a) objekt b) Vývod spalin musí být vždy za venkovní stěnou (vnější plochou obvodové stěny). Prodlužování vývodu může být provedeno pouze se souhlasem výrobce spotřebiče. Vyústění nesmí být pod balkonem nebo pod přesahující střechou v menší vzdálenosti než 1 m. Od vyústění nesmí být na fasádě použit hořlavý materiál do vzdálenosti 0,5 m ve vodorovném směru a pod vyústěním, 1 m od protilehlých ploch z hořlavých hmot a nad vyústěním ve svislém směru 1,50 m podle ČSN ,5 0,5 0,5 Samostatné vyústění na fasádě je obklopeno ochranným pásmem (vlečkou), kterou tvoří svisle odsazený půlkruh pod vývodem spalin a rozšiřující se na obě strany pod úhlem 25 - viz obrázek 20. Velikosti poloměru půlkruhu (r), svislého odsazení (H 1 ) a výšky vlečky (H) podle jmenovitého výkonu spotřebiče jsou uvedeny v tabulce H1 H r r VÝVOD SPALIN Jmenovitý výkon spotřebiče Q (kw) Parametr Poloměr r (m) Výška vlečky H (m) Výška spadu spalin H 1 (m) 8 0,4 3,0 0, ,5 3,5 0, ,6 4,0 0, ,7 4,5 0, ,8 5,0 0,8 25 Úhel α

9 Jmenovitý výkon spotřebiče Q (kw) Parametr Poloměr r (m) Výška vlečky H (m) Výška spadu spalin H 1 (m) 13 0,9 5,5 0, ,0 6,0 1, ,0 6,2 1, ,1 6,4 1, ,1 6,6 1, ,2 6,8 1, ,2 7,0 1, ,3 7,2 1, ,3 7,4 1, ,4 7,6 1, ,4 7,8 1, ,5 8,0 1, ,5 8,2 1, ,6 8,4 1, ,6 8,6 1, ,7 8,8 1, ,7 9,0 1, ,7 9,2 1,5 25 Úhel α Při vývodu většího počtu spotřebičů na fasádě nesmí docházet k průniku pásem. Spotřebiče se jmenovitým výkonem od 7 kw do 100 kw u průmyslových staveb (např. staveb určených pro výrobu, skladování a zemědělství) Vyústění vývodu spalin venkovní stěnou do volného ovzduší musí být nejméně 3 m nad okolním terénem. Nad vyústěním nesmí být situovány žádné otvory do objektu (okna, dveře, větrací otvory apod.). U průmyslových staveb musí být vzdálenost sousedních budov nebo protilehlé budovy s otvory, které se nacházejí výše než vyústění, v nejmenší vzdálenosti podle diagramu VÝKON v lw A B VZDÁLENOST v m

10 Pokud je vyústění vývodu spalin výše než okna nebo jiné otvory do sousední nebo protilehlé budovy, vzájemná vzdálenost budov se nestanovuje. Nejčastěji používané jsou vložky kovové. V současné době vyhovují náročným zkouškám výše uvedených norem vložky z nerezových (korozivzdorných) ocelí. Hliníkové vložky lze použít pouze za následujících podmínek: jedná se o pevnou (nikoliv ohebnou) vložku jmenovitá světlost vložky je nejvýše 150 mm vložka slouží pro plynové spotřebiče se suchým provozem (běžné plynové spotřebiče - tedy nikoliv např. kondenzační kotle) v místech, kde nemůže dojít ke koroznímu napadení hliníku (těmito místy se rozumí provozy, v nichž se do spalin mohou dostat, např. přerušovačem tahu, agresivní látky; příkladem mohou být halogenové sloučeniny, které se dostávají do spalin v kadeřnictví z používaných odbarvovačů a barev) Komínové průduchy musí mít po celé účinné výšce neměnný průřez. Průřez komínového průduchu může být kruhový, čtvercový, obdélníkový, oválný nebo jiný, podobného tvaru. Nejmenší dovolený rozměr komínového průduchu pro spotřebiče na plynná paliva je 110 mm u průduchu s přirozeným tahem 80 mm u průduchu přetlakového (např. odvod spalin od turbo kotle); výrobce spotřebiče může v odůvodněných případech doporučit i menší rozměr, který ale nesmí být menší než 60 mm V půdici komínového průduchu na plynná a kapalná paliva musí být zajištěno jímání a odvod kondenzátů spalin popř. srážkové vody. Proto se v půdici zřizuje kondenzátní jímka, která tuto funkci plní. Kondenzátní jímka nemá mít menší světlý rozměr, než má komínový průduch, a výšku od půdice sopouchu nesmí mít menší než: 150 mm u komína úzkého (komíny do průměru asi 22 cm) 250 mm u komína středního a průlezného V odůvodněných případech může být odvod a jímání kondenzátů řešen jiným způsobem, např. odvodem kondenzátů spalin v kouřovodu nebo přes spotřebič. Odvod kondenzátů spalin přes spotřebič paliv musí být v souladu s technickou dokumentací výrobce. Kondenzátní jímka musí být kontrolovatelná a umisťuje se zpravidla takto: a. v půdici komínového pláště (obrázek 3a) b. pod sopouchem komínového průduchu (obrázek 3b). c. pod sopouchem komínového průduchu (obrázek 3c) pod sopouchem je i kontrolní otvor

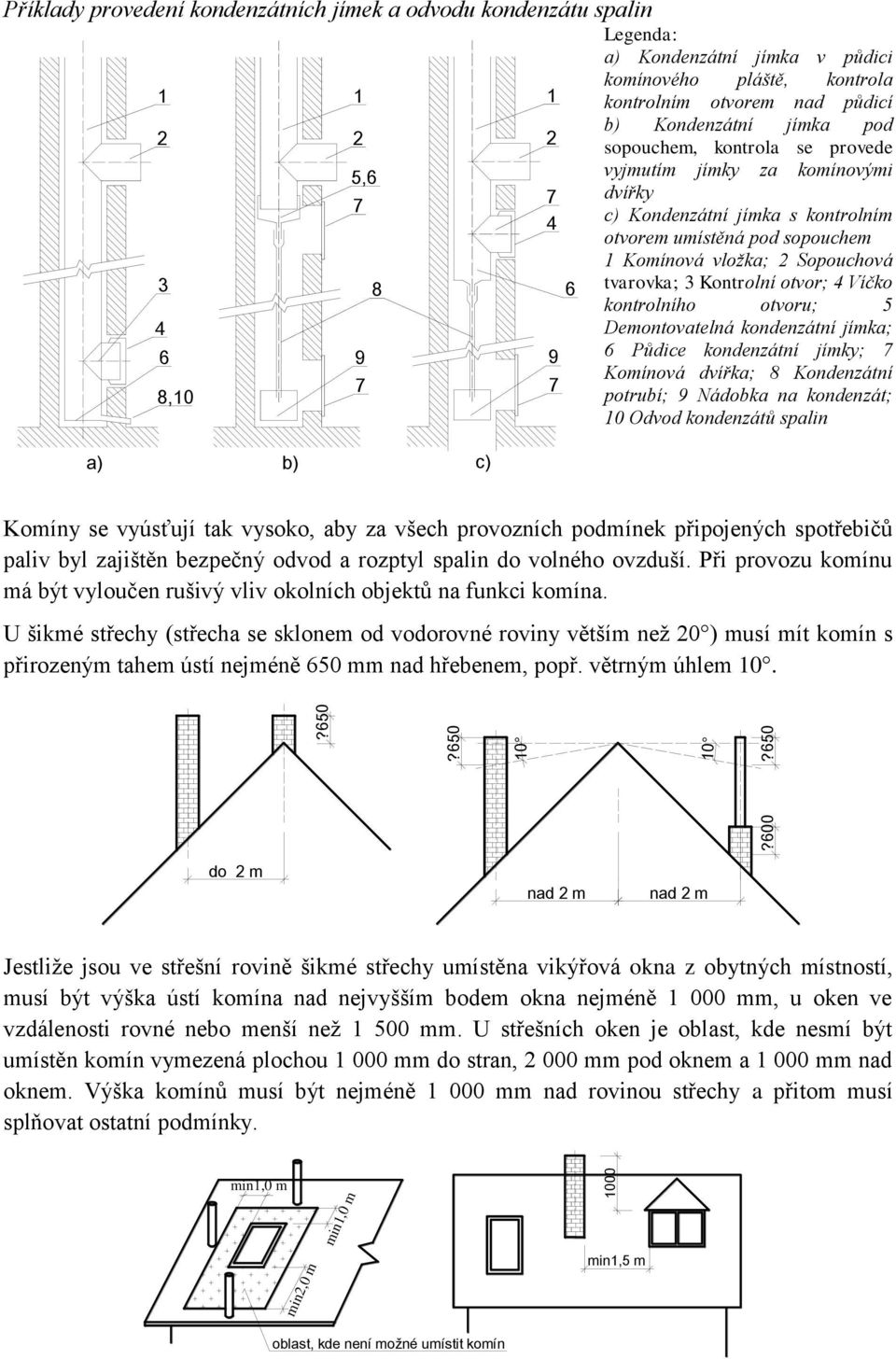

11 Příklady provedení kondenzátních jímek a odvodu kondenzátu spalin Legenda: a) Kondenzátní jímka v půdici , , komínového pláště, kontrola kontrolním otvorem nad půdicí b) Kondenzátní jímka pod sopouchem, kontrola se provede vyjmutím jímky za komínovými dvířky c) Kondenzátní jímka s kontrolním otvorem umístěná pod sopouchem 1 Komínová vložka; 2 Sopouchová tvarovka; 3 Kontrolní otvor; 4 Víčko kontrolního otvoru; 5 Demontovatelná kondenzátní jímka; 6 Půdice kondenzátní jímky; 7 Komínová dvířka; 8 Kondenzátní potrubí; 9 Nádobka na kondenzát; 10 Odvod kondenzátů spalin a) b) c) Komíny se vyúsťují tak vysoko, aby za všech provozních podmínek připojených spotřebičů paliv byl zajištěn bezpečný odvod a rozptyl spalin do volného ovzduší. Při provozu komínu má být vyloučen rušivý vliv okolních objektů na funkci komína. U šikmé střechy (střecha se sklonem od vodorovné roviny větším než 20 ) musí mít komín s přirozeným tahem ústí nejméně 650 mm nad hřebenem, popř. větrným úhlem 10.?650? ?600?650 do 2 m nad 2 m nad 2 m Jestliže jsou ve střešní rovině šikmé střechy umístěna vikýřová okna z obytných místností, musí být výška ústí komína nad nejvyšším bodem okna nejméně mm, u oken ve vzdálenosti rovné nebo menší než mm. U střešních oken je oblast, kde nesmí být umístěn komín vymezená plochou mm do stran, mm pod oknem a mm nad oknem. Výška komínů musí být nejméně mm nad rovinou střechy a přitom musí splňovat ostatní podmínky. min1,0 m min2,0 m min1,0 m 1000 min1,5 m oblast, kde není možné umístit komín

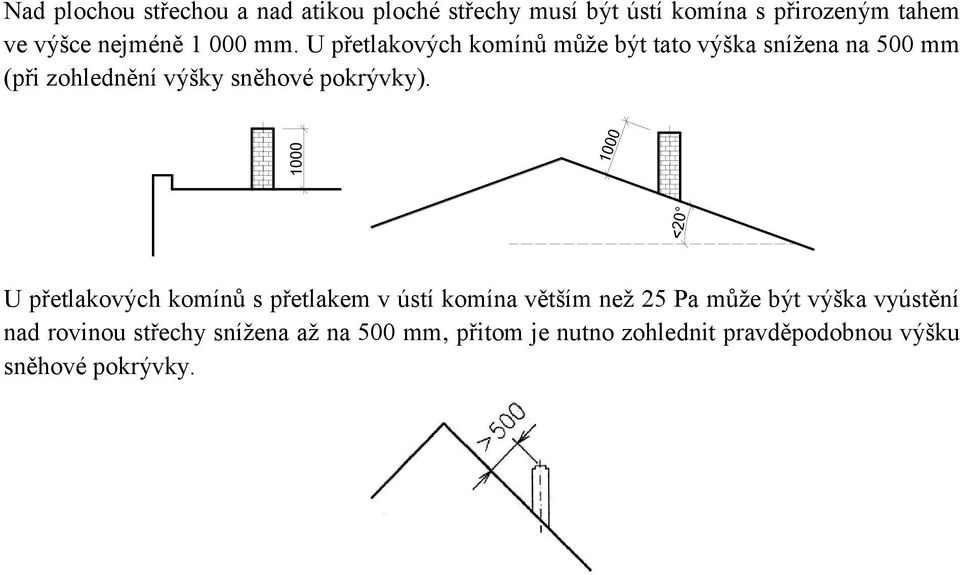

12 Nad plochou střechou a nad atikou ploché střechy musí být ústí komína s přirozeným tahem ve výšce nejméně mm. U přetlakových komínů může být tato výška snížena na 500 mm (při zohlednění výšky sněhové pokrývky) <20 U přetlakových komínů s přetlakem v ústí komína větším než 25 Pa může být výška vyústění nad rovinou střechy snížena až na 500 mm, přitom je nutno zohlednit pravděpodobnou výšku sněhové pokrývky.
