1 THE POWER OF FASTENING 2014 Katalog BeA Profesionální přístroje a spojovací systémy Kompletní program pro průmysl i řemeslo

2 Nabídka a servis od firmy BeA Vážení zákazníci, v tomto katalogu najdete informace o našich produktech BeA, které lze zařadit do kategorie Spojovací systémy BeA. Skupina BeA je jedním z předních světových výrobců pneumatického nářadí a spojovacích prostředků pro průmysl, řemeslníky i obchodní společnosti. Již déle než 100 let je BeA spolehlivým partnerem pro obalový a nábytkářský průmysl, stavebnictví a rovněž i automobilový průmysl včetně jeho dodavatelů. V oblasti pneumatického nastřelovacího nářadí a spojovacích prostředků má BeA více než čtyřicet registrovaných patentů. Naše pneumatické a plynem poháněné přístroje made in Germany a náš spojovací materiál (průmyslové spony, hřebíky bez hlaviček, hřebíky se zápustnou hlavou, vlnovce, adjustované hřebíky a vruty, tesařské kování a další typy spojovacích prostředků) jsou zárukou nejvyšší kvality a spolehlivosti. Pro udržení tohoto standardu je náš výrobní program neustále rozšiřován a zkva litňován. Obchodní zástupci BeA Naši regionální obchodní zástupci jsou připraveni poradit a pomoci Vám, našim zákazníkům. Na základě návštěvy Vaší výroby či provozu doporučí vhodný přístroj a spojovací materiál, který bude optimálně řešit Vaše konkrétní výrobní požadavky. Sídlo společnosti BeA CS, spol. s r. o. Nad Rokytkou Praha 9 Dolní Počernice Telefon Fax Obchodní oddělení Věra Čížková T: E: vera.cizkova@cz.bea-group.com F: Pracovní doba: pondělí pátek, od 7.30 do hodin Servis Telefon Fax Pracovní doba: pondělí pátek, od 7.30 do hodin Internet Webové stránky info@cz.bea-group.com Bc. Marek Stránský Mobil marek.stransky@cz.bea-group.com Pavel Suchánek Mobil pavel.suchanek@cz.bea-group.com Petr Kotšmíd Mobil petr.kotsmid@cz.bea-group.com Miroslav Bičan Mobil miroslav.bican@cz.bea-group.com Kompletní program BeA a aktuální informace najdete na internetu: Zde rovněž najdete podrobné katalogové listy přístrojů v podobě PDF souborů. BeA je členem v těchto asociacích: 2

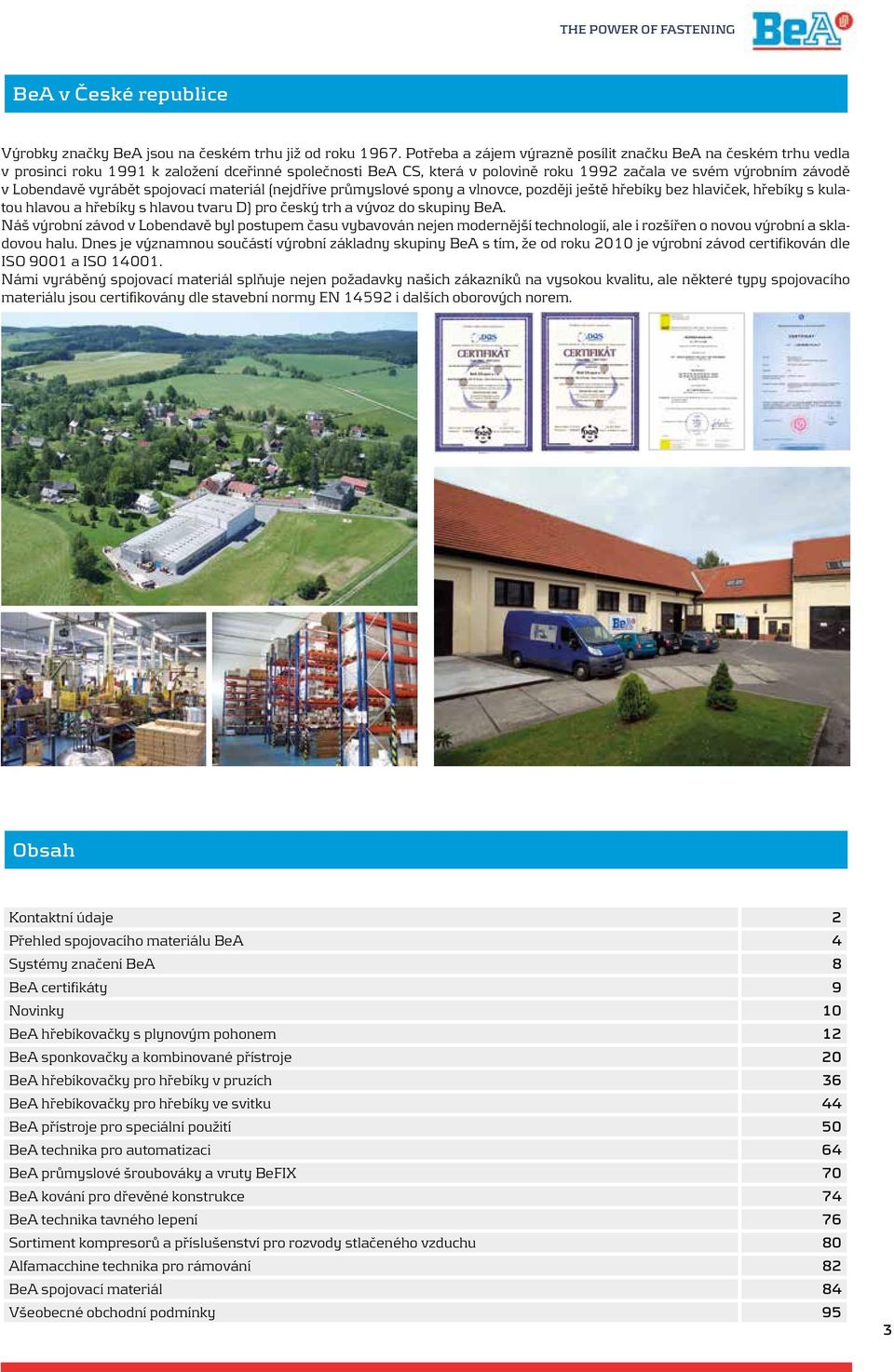

3 THE POWER OF FASTENING BeA v České republice Výrobky značky BeA jsou na českém trhu již od roku Potřeba a zájem výrazně posílit značku BeA na českém trhu vedla v prosinci roku 1991 k založení dceřinné společnosti BeA CS, která v polovině roku 1992 začala ve svém výrobním závodě v obendavě vyrábět spojovací materiál (nejdříve průmyslové spony a vlnovce, později ještě hřebíky bez hlaviček, hřebíky s kulatou hlavou a hřebíky s hlavou tvaru D) pro český trh a vývoz do skupiny BeA. Náš výrobní závod v obendavě byl postupem času vybavován nejen modernější technologií, ale i rozšířen o novou výrobní a skladovou halu. Dnes je významnou součástí výrobní základny skupiny BeA s tím, že od roku 2010 je výrobní závod certifikován dle ISO 9001 a ISO Námi vyráběný spojovací materiál splňuje nejen požadavky našich zákazníků na vysokou kvalitu, ale některé typy spojovacího materiálu jsou certifikovány dle stavební normy EN i dalších oborových norem. Obsah Kontaktní údaje 2 Přehled spojovacího materiálu BeA 4 Systémy značení BeA 8 BeA certifikáty 9 Novinky 10 BeA hřebíkovačky s plynovým pohonem 12 BeA sponkovačky a kombinované přístroje 20 BeA hřebíkovačky pro hřebíky v pruzích 36 BeA hřebíkovačky pro hřebíky ve svitku 44 BeA přístroje pro speciální použití 50 BeA technika pro automatizaci 64 BeA průmyslové šroubováky a vruty BeFIX 70 BeA kování pro dřevěné konstrukce 74 BeA technika tavného lepení 76 Sortiment kompresorů a příslušenství pro rozvody stlačeného vzduchu 80 Alfamacchine technika pro rámování 82 BeA spojovací materiál 84 Všeobecné obchodní podmínky 95 3

4 Přehled spojovacího materiálu BeA 74 4,5 71 9, ,7 97 4,6 98 8,0 80/380 13, ,6 99 5, , ,5 90 5, , , , , , , , Kartonážní spony Packfix (A) 35,0 Clincher (C) 32,0 12 C 22 22,0 10 C 20/ SK 200 SK 300 SKAM 300 SK 400 SKAM 400 SK 500 SKDA 600 SKS 600 ZN 100 9,5 T DPN AKN D BDC TC R20 S700 S100 S KS BT MN6 WM 18,6 W 24,8 W MAXI 34,0 Hřebíky CN , , P8 10, ,

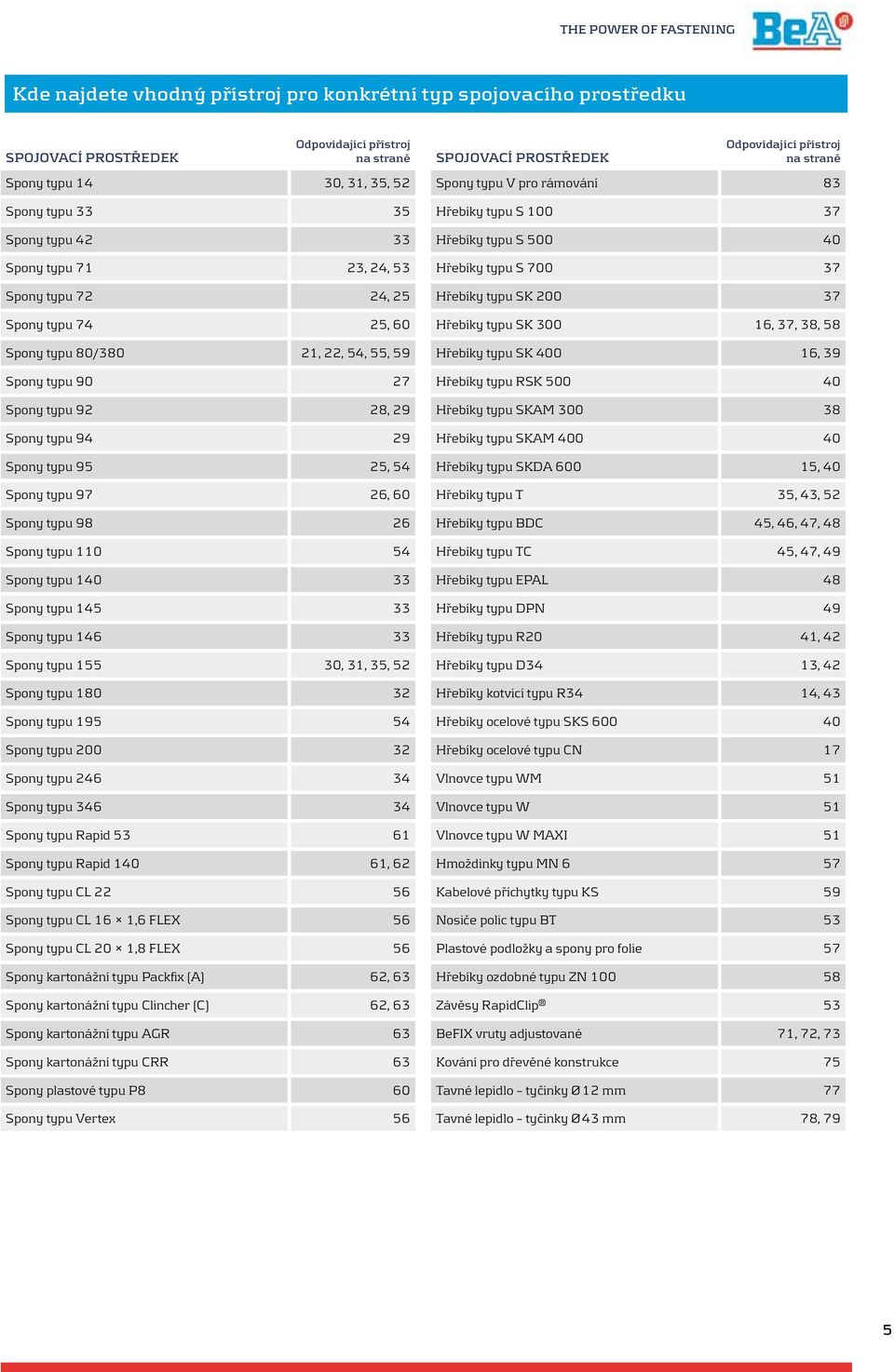

5 THE POWER OF FASTENING Kde najdete vhodný přístroj pro konkrétní typ spojovacího prostředku SPOJOVACÍ PROSTŘEDEK Odpovídající přístroj na straně Spony typu 14 30, 31, 35, 52 Spony typu Spony typu Spony typu 71 23, 24, 53 Spony typu 72 24, 25 Spony typu 74 25, 60 Spony typu 80/380 21, 22, 54, 55, 59 Spony typu Spony typu 92 28, 29 Spony typu Spony typu 95 25, 54 Spony typu 97 26, 60 Spony typu Spony typu Spony typu Spony typu Spony typu Spony typu , 31, 35, 52 Spony typu Spony typu Spony typu Spony typu Spony typu Spony typu Rapid Spony typu Rapid , 62 Spony typu C Spony typu C 16 1,6 FEX 56 Spony typu C 20 1,8 FEX 56 Spony kartonážní typu Packfix (A) 62, 63 Spony kartonážní typu Clincher (C) 62, 63 Spony kartonážní typu AGR 63 Spony kartonážní typu CRR 63 Spony plastové typu P8 60 Spony typu Vertex 56 SPOJOVACÍ PROSTŘEDEK Odpovídající přístroj na straně Spony typu V pro rámování 83 Hřebíky typu S Hřebíky typu S Hřebíky typu S Hřebíky typu SK Hřebíky typu SK , 37, 38, 58 Hřebíky typu SK , 39 Hřebíky typu RSK Hřebíky typu SKAM Hřebíky typu SKAM Hřebíky typu SKDA , 40 Hřebíky typu T 35, 43, 52 Hřebíky typu BDC 45, 46, 47, 48 Hřebíky typu TC 45, 47, 49 Hřebíky typu EPA 48 Hřebíky typu DPN 49 Hřebíky typu R20 41, 42 Hřebíky typu D34 13, 42 Hřebíky kotvicí typu R34 14, 43 Hřebíky ocelové typu SKS Hřebíky ocelové typu CN 17 Vlnovce typu WM 51 Vlnovce typu W 51 Vlnovce typu W MAXI 51 Hmoždinky typu MN 6 57 Kabelové příchytky typu KS 59 Nosiče polic typu BT 53 Plastové podložky a spony pro folie 57 Hřebíky ozdobné typu ZN Závěsy RapidClip 53 BeFIX vruty adjustované 71, 72, 73 Kování pro dřevěné konstrukce 75 Tavné lepidlo tyčinky Ø 12 mm 77 Tavné lepidlo tyčinky Ø 43 mm 78, 79 5

6 6 Stavebnictví Použití Spojovací prostředek Fasády Spony typu 14 Spony typu 180 Hřebíky SKDA 600 Hřebíky BDC TC-hřebíky Konstrukce Spony typu 97 Spony typu 90 Spony typu 92 Spony typu 155 Hřebíky SK 200 Hřebíky SK 300 Dveře a zárubně Hřebíky SK 200 Hřebíky SK 300 Hřebíky SKAM 300 Hřebíky SKAM 400 Hřebíky RSK 500 Schodiště T-hřebíky Hřebíky RSK 500 Hřebíky SKDA 600 Hřebíky SKAM 400 Podlahy Spony typu 14 Spony typu 180 Hřebíky BDC Hřebíky RSK 500 Hřebíky SKDA 600 Terasy Adjustované vruty Hřebíky BDC Hřebíkové vruty išty Hřebíky SK 300 Hřebíky SKAM 300 Hřebíky SKDA 600 Ocelové hřebíky SKS 600 Použití Tesařské kování Spojovací prostředek Kotvicí hřebíky aťování Spony typu 155 Hřebíky BDC Hřebíky D34 Hřebíky R20 Konstrukce Hřebíky R20 krovů Hřebíky D34 Hřebíky BDC Konstrukce Spony typu 14 panelů Spony typu 155 Spony typu 180 Hřebíky BDC Hřebíky R20 Hřebíky D34 Izolace Spony typu 95 Spony typu 80/380 Spony typu 140 Spony typu 246 Spony typu 346 Hřebíky DPN Sanitární Ocelové hřebíky CN konstrukce T-hřebíky Elektrické Ocelové hřebíky CN instalace Spony typu 140 Okna, dveře Hřebíky SK 300 Hřebíky SK 400 Hřebíky S 500 Alu Hřebíky SKAM 300 Hřebíky SKAM 400 Hřebíky SKDA 600

7 THE POWER OF FASTENING Nábytek Použití Spojovací prostředek Použití Spojovací prostředek Sedací nábytek Spony typu 71 Spony typu 92 ehací nábytek Spony typu 80/380 Spony typu 94 Spony typu 80/380 Spony typu 98 Závěsy RapidClip Hřebíky BDC Spony C Spony typu14 Spony Vertex Spony Vertex Skříňový nábytek Hřebíky bez hlavičky S 100 Hřebíky SK 200 Hřebíky SKAM 300 Adjustované vruty Hřebíky SK 300 Spony typu 97 Spony typu 92 Obaly Použití Kartony Dřevěné bedny Spojovací prostředek Kartonážní spony Packfix Kartonážní spony Clincher Spony typu 95 Spony typu 195 Tavné lepidlo Spony typu 94 Spony typu 14 Spony typu 155 Spony typu 180 Hřebíky BDC Hřebíky R20 Hřebíky D34 Použití Spojovací prostředek ehké dřevěné Spony typu 90 obaly Spony typu 92 Spony typu 94 Spony typu 14 Hřebíky SK 300 Hřebíky SKAM 300 Hřebíky SK 400 T-hřebíky Palety Spony typu 180 Hřebíky BDC Hřebíky EPA Značkovací spony 7

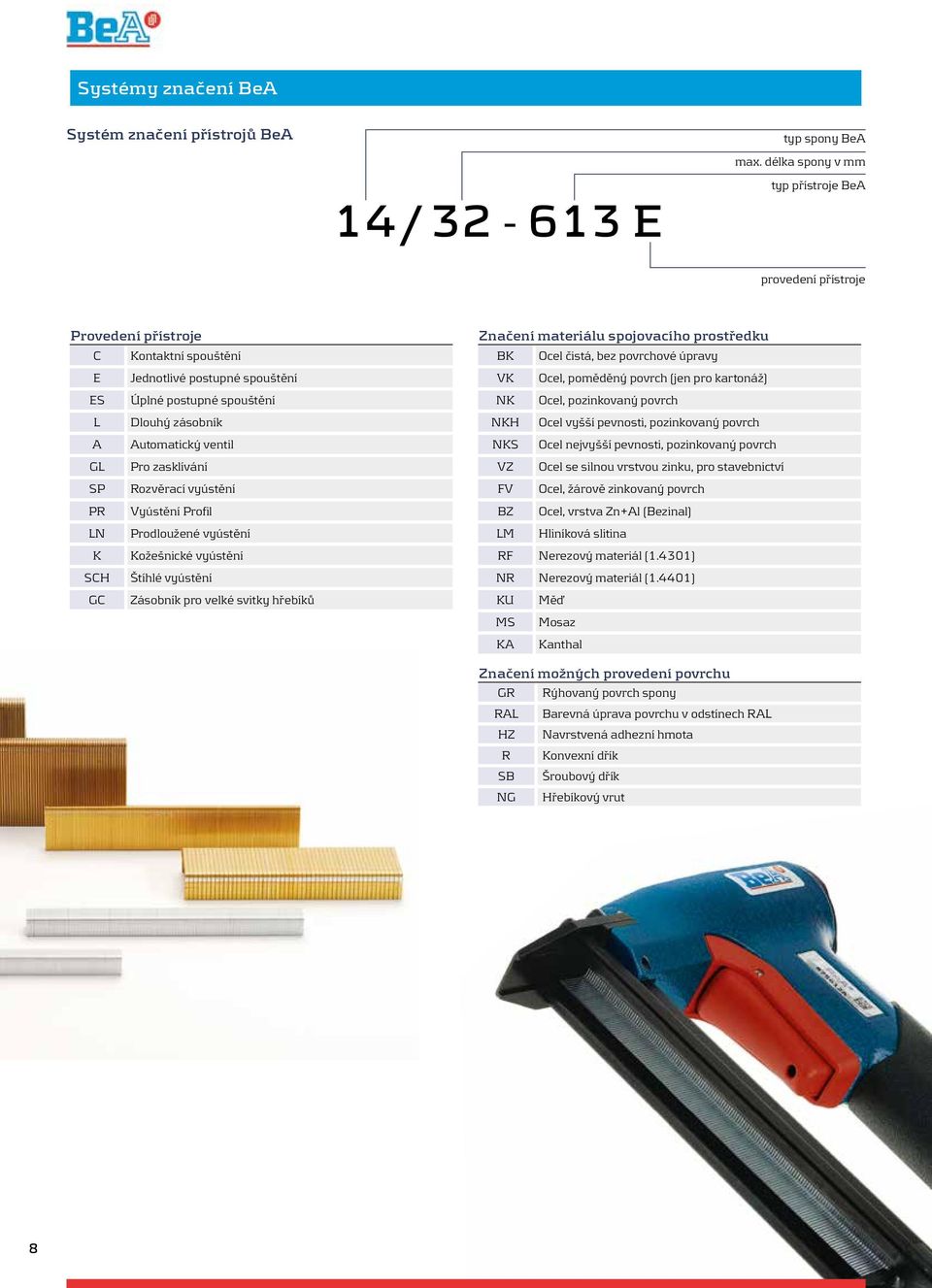

8 Systémy značení BeA Systém značení přístrojů BeA typ spony BeA max. délka spony v mm 14 / E typ přístroje BeA provedení přístroje Provedení přístroje C Kontaktní spouštění E Jednotlivé postupné spouštění ES Úplné postupné spouštění Dlouhý zásobník A Automatický ventil G Pro zasklívání SP Rozvěrací vyústění PR Vyústění Profil N Prodloužené vyústění K Kožešnické vyústění SCH Štíhlé vyústění GC Zásobník pro velké svitky hřebíků Značení materiálu spojovacího prostředku BK Ocel čistá, bez povrchové úpravy VK Ocel, poměděný povrch (jen pro kartonáž) NK Ocel, pozinkovaný povrch NKH Ocel vyšší pevnosti, pozinkovaný povrch NKS Ocel nejvyšší pevnosti, pozinkovaný povrch VZ Ocel se silnou vrstvou zinku, pro stavebnictví FV Ocel, žárově zinkovaný povrch BZ Ocel, vrstva Zn+Al (Bezinal) M Hliníková slitina RF Nerezový materiál (1.4301) NR Nerezový materiál (1.4401) KU Měď MS Mosaz KA Kanthal Značení možných provedení povrchu GR Rýhovaný povrch spony RA Barevná úprava povrchu v odstínech RA HZ Navrstvená adhezní hmota R Konvexní dřík SB Šroubový dřík NG Hřebíkový vrut 8

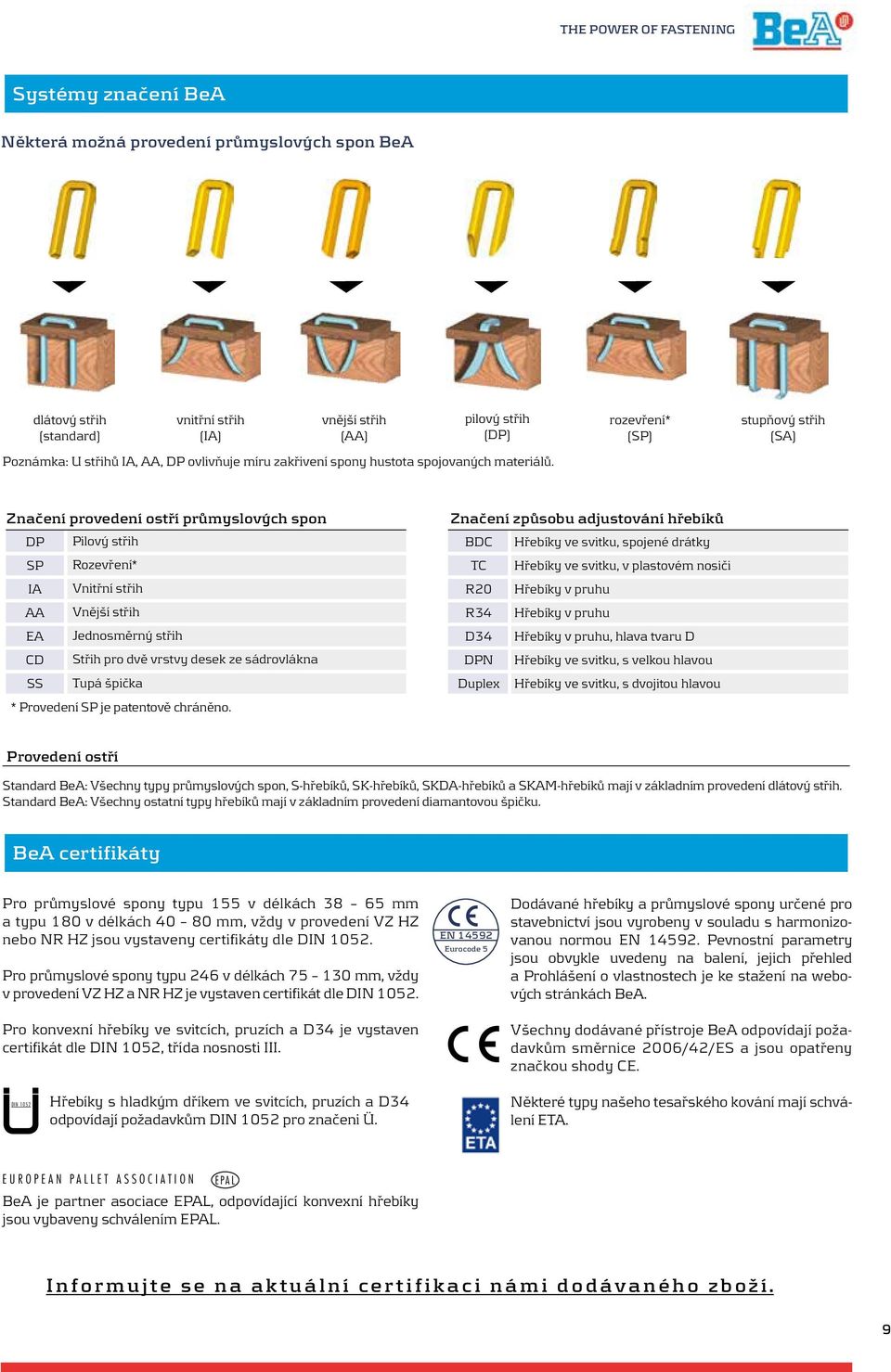

9 THE POWER OF FASTENING Systémy značení BeA Některá možná provedení průmyslových spon BeA Meißelanschnitt (Standard) dlátový Chisel Point střih (standard) Innenanschnitt Meißelanschnitt (IA) Inside (Standard) Chisel Point vnitřní Chisel Point střih (IA) Außenanschnitt Innenanschnitt (AA) (IA) Outside Inside Chisel Point vnější střih (AA) Seitenansicht Side view Außenanschnitt Sägeanschnitt (DP) (AA) Outside Divergent Chisel Point Point pilový střih (DP) Poznámka: U střihů IA, AA, DP ovlivňuje míru zakřivení spony hustota spojovaných materiálů. Seitenansicht Side view Sägeanschnitt Mit Rille (Spreiz) (DP) Divergent Groove (Flare) Point rozevření* (SP) Mit Rille (Spreiz) Groove (Flare) stupňový střih (SA) Značení provedení ostří průmyslových spon Značení způsobu adjustování hřebíků DP Pilový střih BDC Hřebíky ve svitku, spojené drátky SP Rozevření* TC Hřebíky ve svitku, v plastovém nosiči IA Vnitřní střih R20 Hřebíky v pruhu AA Vnější střih R34 Hřebíky v pruhu EA Jednosměrný střih D34 Hřebíky v pruhu, hlava tvaru D CD Střih pro dvě vrstvy desek ze sádrovlákna DPN Hřebíky ve svitku, s velkou hlavou SS Tupá špička Duplex Hřebíky ve svitku, s dvojitou hlavou * Provedení SP je patentově chráněno. Provedení ostří Standard BeA: Všechny typy průmyslových spon, S-hřebíků, SK-hřebíků, SKDA-hřebíků a SKAM-hřebíků mají v základním provedení dlátový střih. Standard BeA: Všechny ostatní typy hřebíků mají v základním provedení diamantovou špičku. BeA certifikáty Pro průmyslové spony typu 155 v délkách mm a typu 180 v délkách mm, vždy v provedení VZ HZ nebo NR HZ jsou vystaveny certifikáty dle DIN Pro průmyslové spony typu 246 v délkách mm, vždy v provedení VZ HZ a NR HZ je vystaven certifikát dle DIN Pro konvexní hřebíky ve svitcích, pruzích a D34 je vystaven certifikát dle DIN 1052, třída nosnosti III. EN Eurocode 5 Dodávané hřebíky a průmyslové spony určené pro stavebnictví jsou vyrobeny v souladu s harmonizovanou normou EN Pevnostní parametry jsou obvykle uvedeny na balení, jejich přehled a Prohlášení o vlastnostech je ke stažení na webových stránkách BeA. Všechny dodávané přístroje BeA odpovídají požadavkům směrnice 2006/42/ES a jsou opatřeny značkou shody CE. DIN 1052 Hřebíky s hladkým dříkem ve svitcích, pruzích a D34 odpovídají požadavkům DIN 1052 pro značeni Ü. Některé typy našeho tesařského kování mají schválení ETA. EUROPEAN PAET ASSOCIATION EPA BeA je partner asociace EPA, odpovídající konvexní hře bíky jsou vybaveny schválením EPA. Informujte se na aktuální certifikaci námi dodávaného zboží. 9

10 +++ NOVINKY +++ NOVINKY +++ NOVINKY +++ NOVINKY +++ Kombinovaný stroj WEK 100 od firmy Weinmann, určený pro výrobu panelů dřevostaveb, osazený přístroji BeA Autotec Hřebíkovačka BeA Autotec typ 268 pro hřebíky ve velkém svitku Hřebíkovačka s vedením a s pojezdovými koly, pro připevňování latí, například na plášť dřevostavby. WEK 100 je pouze nepatrně větší než pracovní stůl, umožňuje ale automatickou výrobu kompletních panelů při obsluze jen jednou osobou. Charakteristické vlastnosti: Výroba hotových konstrukčních panelů jedním pracovníkem Výroba rastru panelu i jeho opláštění na jednom pracovišti NC-systém zaručuje precizní výrobu Jednoduché a precizní ustavení hranolů Umožňuje kusovou výrobu i jediného panelu Automatické polohování Řídicí pult lze přemístit na vhodnou pozici pro pohodlnou obsluhu Dvě možnosti pro rámové konstrukce výroba hřebíkovačkou BeA Autotec nebo sponkovačkou BeA Autotec CNC souřadnice pro libovolný hřebíkový obrazec Jedinečný, bezbarierový bezpečnostní koncept Hřebíkovačka BeA Autotec typ 270 pro hřebíky v pruzích Hřebíkovačky BeA Autotec pro hřebíky s kulatou hlavou. Hřebíky do délky až 160 mm jsou použity pro sestavení konstrukce roštu panelu. Prodloužené zásobníky hřebíkovaček BeA Autotec se snadno a pohodlně plní ze shora. Ideální pro výrobu dřevěných rámových konstrukcí BeA Autotec důraz na hospodárnost minimální prodlevy při doplňování spojovacího materiálu výrobní možnosti dle individuálních požadavků vysoká kvalita vzájemně sladěná řešení prvotřídní servis a podpora optimální poměr cena/výkon Sponkovačka BeA Autotec typ 264 s výměnnou kazetou pro spony typu 155 a 180 Jednoduchou výměnou celé kazety zásobníku rychle a pohodlně doplníme sponkovačku BeA Autotec zásobou spon. Multifunkční most s CNC řízením vede sponkovačku po povrchu stěny dřevostavby, sponkovačka připevňuje opláštění k roštu panelu. Sponkovačky BeA řady Autotec mají výkon až 10 nastřelených spon za vteřinu při plné kontrole funkcí. Konstrukční vruty BeFIX tvrzená ocel, povrchová úprava: modrý galvanický zinek, neobsahují šestimocný chrom, schválení ETA ETA Evropské technické schválení ETA-12/0354 Novinka: volně sypané vruty 10

11 +++ NOVINKY +++ NOVINKY +++ NOVINKY THE POWER OF FASTENING Sponkovačky BeA pro silné izolace Řešení pro izolaci pasivních domů spony typu 346 jsou dodávány v délce 200 mm spony jsou vyráběny výhradně v provedení NR ideální řešení pro maximální snížení energetické náročnosti dřevostaveb BeA Autotec 285 pneumatická sponkovačka pro připevňování dřevovláknitých izolačních desek, určená pro zabudování do výrobních zařízení BeA 346/ pneumatická sponkovačka pro připevňování izolačních dřevovláknitých desek, vybavena kluzákem a pojezdovým kolem BeA 180/90-839C pro spony typu 180 v délkách mm Sponkovačky BeA pro spony ze silných drátů Připravena pro montáže protipožárního opláštění BeA 200/90-838C pro spony typu 200 v délkách mm, pro protipožární opláštění a protipožární prostupy v dřevěných konstrukcích Charakteristické vlastnosti: stavitelná hloubka nastřelení spony ergonomicky optimalizovaná rukojeť s ochranou proti podchlazení snadná kontrola a rychlé doplnění zásobníku 11

12 BeA hřebíkovačky s plynovým pohonem

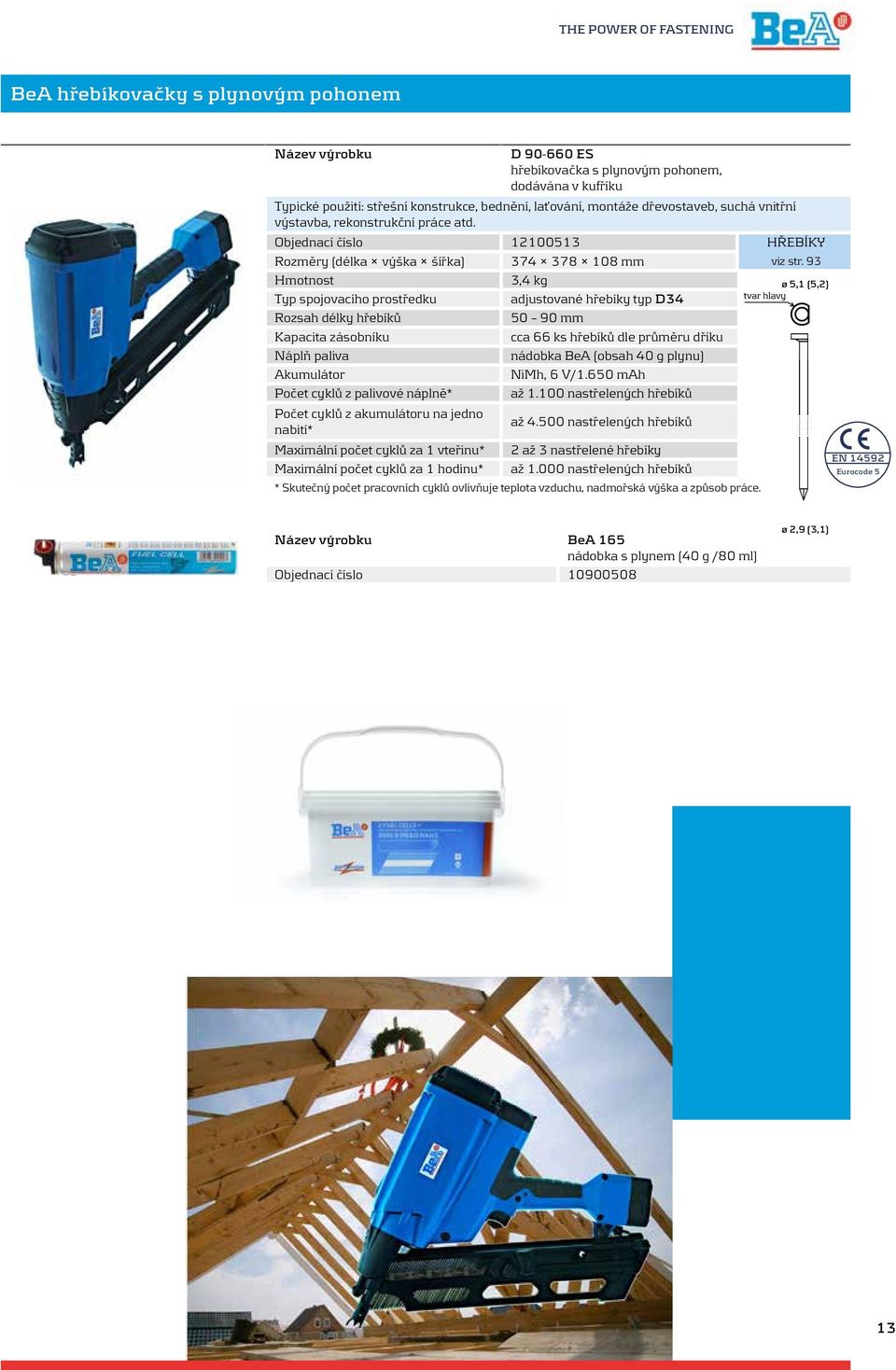

13 THE POWER OF FASTENING BeA hřebíkovačky s plynovým pohonem D ES hřebíkovačka s plynovým pohonem, dodávána v kufříku Typické použití: střešní konstrukce, bednění, laťování, montáže dřevostaveb, suchá vnitřní výstavba, rekonstrukční práce atd. Objednací číslo HŘEBÍKY Rozměry (délka výška šířka) mm viz str. 93 3,4 kg ø 5,1 (5,2) Typ spojovacího prostředku adjustované hřebíky typ D mm cca 66 ks hřebíků dle průměru dříku Náplň paliva nádobka BeA (obsah 40 g plynu) Akumulátor NiMh, 6 V/1.650 mah Počet cyklů z palivové náplně* až nastřelených hřebíků Počet cyklů z akumulátoru na jedno nabití* až nastřelených hřebíků Maximální počet cyklů za 1 vteřinu* 2 až 3 nastřelené hřebíky EN Maximální počet cyklů za 1 hodinu* až nastřelených hřebíků Eurocode 5 * Skutečný počet pracovních cyklů ovlivňuje teplota vzduchu, nadmořská výška a způsob práce. BeA 165 nádobka s plynem (40 g /80 ml) Objednací číslo ø 2,9 (3,1) 13

14 BeA hřebíkovačky s plynovým pohonem R ES hřebíkovačka s plynovým pohonem, dodávána v kufříku Typické použití: montáže dřevěných konstrukcí pomocí tesařského kování (střešní konstrukce, dřevostavby, zahradní dřevěné stavby) atd. Objednací číslo HŘEBÍKY Rozměry (délka výška šířka) mm viz str. 93 3,6 kg ø 8,0 Typ spojovacího prostředku adjust. hřebíky typ R34 kotvicí mm 30 ks kotvicích hřebíků Náplň paliva nádobka BeA (obsah 40 g plynu) Akumulátor NiMh, 6 V/1.650 mah Počet cyklů z palivové náplně* až nastřelených hřebíků Počet cyklů z akumulátoru na jedno až nastřelených hřebíků nabití* ø 4,0 Maximální počet cyklů za 1 vteřinu* 2 až 3 nastřelené hřebíky Maximální počet cyklů za 1 hodinu* až nastřelených hřebíků EN Eurocode 5 * Skutečný počet pracovních cyklů ovlivňuje teplota vzduchu, nadmořská výška a způsob práce. BeA 165 nádobka s plynem (40 g /80 ml) Objednací číslo

15 THE POWER OF FASTENING BeA hřebíkovačky s plynovým pohonem Novinka SKDA E hřebíkovačka s plynovým pohonem, dodávána v kufříku Typické použití: montážní a dokončovací práce především ve stavebnictví, např. připevňování lišt, montáž obkladů k podkladům ze dřeva atd. Objednací číslo HŘEBÍKY Rozměry (délka výška šířka) mm viz str. 91 2,15 kg ø 3 Typ spojovacího prostředku adjust. hřebíky typ SKDA mm 100 kusů hřebíků Náplň paliva nádobka BeA (obsah 18 g plynu) Akumulátor NiMh, 6 V/1.650 mah Počet cyklů z palivové náplně* až nastřelených hřebíků Počet cyklů z akumulátoru na jedno nabití* až nastřelených hřebíků Maximální počet cyklů za 1 vteřinu* 2 až 3 nastřelené hřebíky Maximální počet cyklů za 1 hodinu* až 500 nastřelených hřebíků * Skutečný počet pracovních cyklů ovlivňuje teplota vzduchu, nadmořská výška a způsob práce. ø 1,76 BeA 080 nádobka s plynem (18 g /30 ml) Objednací číslo

16 BeA hřebíkovačky s plynovým pohonem SK ES hřebíkovačka s plynovým pohonem, dodávána v kufříku Typické použití: montážní a dokončovací práce především ve stavebnictví, např. připevňování lišt, montáže obkladů v interiéru k podkladům ze dřeva atd. Objednací číslo HŘEBÍKY Rozměry (délka výška šířka) mm viz str. 90 2,3 kg ø 1,9 Typ spojovacího prostředku adjust. hřebíky typ SK mm 100 kusů hřebíků Náplň paliva nádobka BeA (obsah 18 g plynu) Akumulátor NiMh, 6 V/1.650 mah Počet cyklů z palivové náplně* až nastřelených hřebíků Počet cyklů z akumulátoru na jedno nabití* až nastřelených hřebíků Maximální počet cyklů za 1 vteřinu* 2 až 3 nastřelené hřebíky Maximální počet cyklů za 1 hodinu* až 500 nastřelených hřebíků 1,27 1,05 * Skutečný počet pracovních cyklů ovlivňuje teplota vzduchu, nadmořská výška a způsob práce. BeA 080 nádobka s plynem (18 g /30 ml) Objednací číslo SK ES hřebíkovačka s plynovým pohonem, dodávána v kufříku Typické použití: montážní a dokončovací práce především ve stavebnictví, např. připevňování lišt, montáže obkladů v interiéru k podkladům ze dřeva atd. Objednací číslo HŘEBÍKY Rozměry (délka výška šířka) mm viz str. 91 2,15 kg Typ spojovacího prostředku adjust. hřebíky typ SK 400 ø 3, mm 100 kusů hřebíků Náplň paliva nádobka BeA (obsah 18 g plynu) Akumulátor NiMh, 6 V/1.650 mah Počet cyklů z palivové náplně* až nastřelených hřebíků Počet cyklů z akumulátoru na jedno nabití* až nastřelených hřebíků 1,63 1,42 Maximální počet cyklů za 1 vteřinu* 2 až 3 nastřelené hřebíky Maximální počet cyklů za 1 hodinu* až 500 nastřelených hřebíků * Skutečný počet pracovních cyklů ovlivňuje teplota vzduchu, nadmořská výška a způsob práce. BeA 080 nádobka s plynem (18 g /30 ml) Objednací číslo

17 THE POWER OF FASTENING BeA hřebíkovačky s plynovým pohonem CN ES hřebíkovačka s plynovým pohonem, dodávána v kufříku Typické použití: montáže prvků elektroinstalací, sanitárních rozvodů, závěsů pro podhledy atd. k podkladům z betonu nebo kovů ve stavebnictví. Objednací číslo HŘEBÍKY Rozměry (délka výška šířka) mm 3,8 kg ø 6,3 Typ spojovacího prostředku adjust. hřebíky typ CN mm 40 kusů hřebíků Náplň paliva nádobka BeA (obsah 40 g plynu) Akumulátor NiMh, 6 V/1.650 mah Počet cyklů z palivové náplně* až nastřelených hřebíků Počet cyklů z akumulátoru na jedno nabití* až nastřelených hřebíků Maximální počet cyklů za 1 vteřinu* 2 až 3 nastřelené hřebíky Maximální počet cyklů za 1 hodinu* až nastřelených hřebíků ø 2,6 (ø 3,0) * Skutečný počet pracovních cyklů ovlivňuje teplota vzduchu, nadmořská výška a způsob práce. BeA 152 nádobka s plynem (40 g) Objednací číslo CN ES hřebíkovačka s plynovým pohonem, dodávána v kufříku Typické použití: montáž protipožárních přepážek, připevňování plechových profilů při suché výstavbě ke: kovovým nosníkům, zdivu, betonu; spoje dřeva k betonu, kovu atd. Objednací číslo HŘEBÍKY Rozměry (délka výška šířka) mm 3,68 kg ø 6,3 Typ spojovacího prostředku adjust. hřebíky typ CN mm 40 kusů hřebíků Náplň paliva nádobka BeA (obsah 40 g plynu) Akumulátor NiCd, 6 V/2.000 mah Počet cyklů z palivové náplně* až nastřelených hřebíků Počet cyklů z akumulátoru na jedno až nastřelených hřebíků nabití* Maximální počet cyklů za 1 hodinu* až za 1 hodinu * Skutečný počet pracovních cyklů ovlivňuje teplota vzduchu, nadmořská výška a způsob práce. ø 2,6 BeA 152 nádobka s plynem (40 g) Objednací číslo

18 BeA hřebíkovačky s plynovým pohonem Schnitt Boden- und Deckenanschluss Protipožární připevnění montážního profilu bez vrtání 50% úspora času s hřebíkovačkou BeA CN ES Ukotvení EindRtiefe Eindringtiefe do hloubky min. min. min mm mm Betondecke UWProfil Eindringtiefe min. 12 mm 18 Draufsicht U-Profil

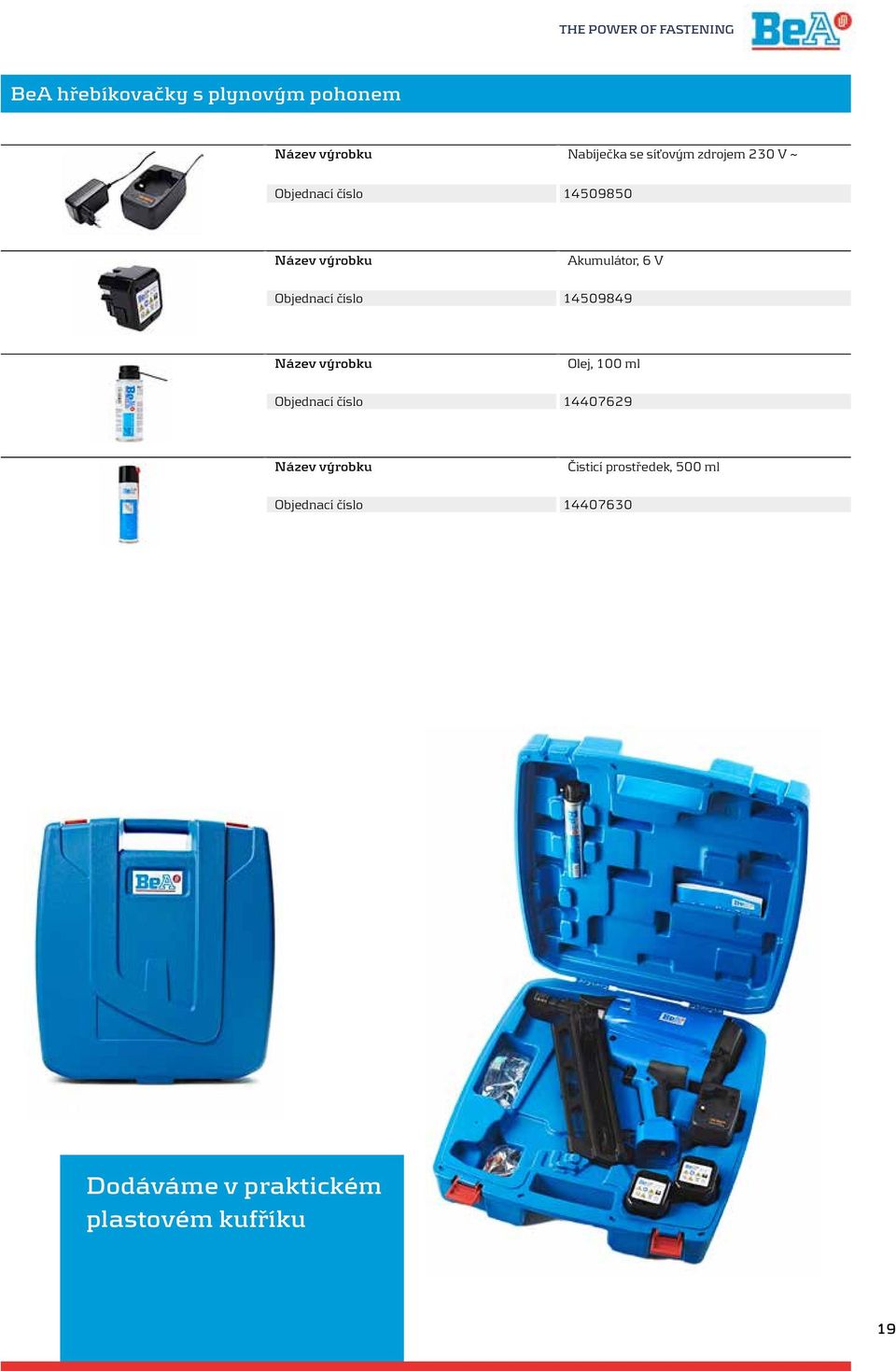

19 THE POWER OF FASTENING BeA hřebíkovačky s plynovým pohonem Nabíječka se síťovým zdrojem 230 V ~ Objednací číslo Akumulátor, 6 V Objednací číslo Olej, 100 ml Objednací číslo Čisticí prostředek, 500 ml Objednací číslo Dodáváme v praktickém plastovém kufříku 19

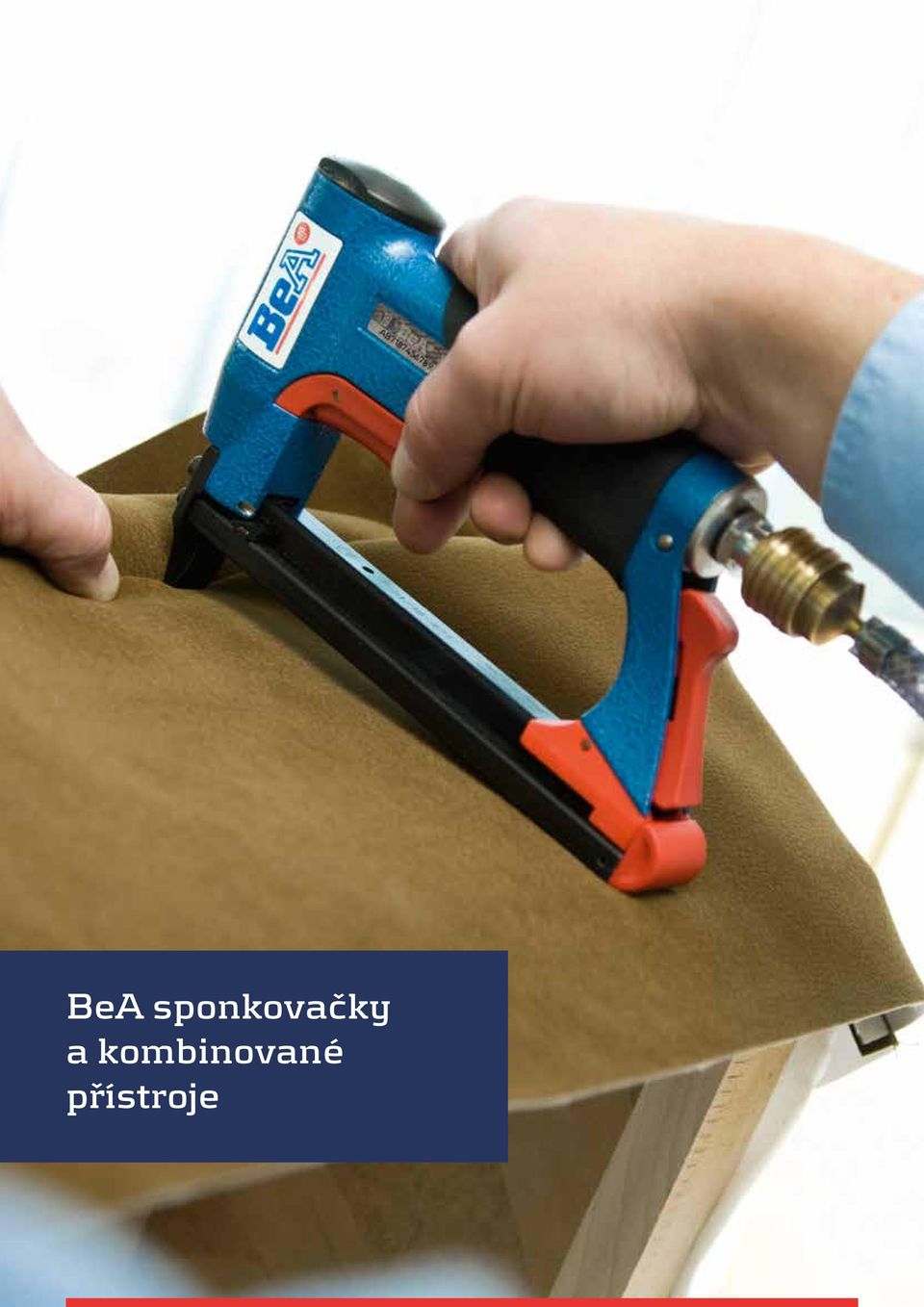

20 BeA sponkovačky a kombinované přístroje

21 THE POWER OF FASTENING BeA sponkovačky pro spony ze slabých drátů 380/ sponkovačka, k dodání také s kontaktní pojistkou, s prodlouženým zásobníkem jako typ 380/ Typické použití: čalouněný nábytek, skříňky a nábytek pro audiotechniku, automobilový průmysl, košíkářské zboží, kočárky atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 0,94 kg Typ spojovacího prostředku průmyslové spony typ 80 a , mm 156 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa Pro spony kratší než 6 mm je speciální provedení sponkovačky. 0,91 0,70 380/ A sponkovačka s automatickým ventilem Typické použití: čalouněný nábytek, příprava koster (lepenkové výplně, popruhy), kancelářské židle, automobilový průmysl atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 1,16 kg Typ spojovacího prostředku průmyslové spony typ 80 a , mm Rychlost práce až spon za minutu 160 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa 0,91 0,70 380/ A sponkovačka s automatickým ventilem a prodlouženým zásobníkem Typické použití: čalouněný nábytek, příprava koster (lepenkové výplně, popruhy), kancelářské židle, automobilový průmysl atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 1,34 kg Typ spojovacího prostředku průmyslové spony typ 80 a , mm Rychlost práce až spon za minutu 311 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa 0,91 0,70 21

22 BeA sponkovačky pro spony ze slabých drátů 380/ SP sponkovačka s rozvěracím vyústěním, ideální pro připevňování k polyuretanovým pěnám a podobným materiálům Typické použití: čalounické práce s polyuretanovými pěnami a dalšími porézními materiály, skryté spoje do vlnité lepenky atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 Typ spojovacího prostředku 0,97 kg průmyslové spony typ 80 a , mm 160 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa 0,91 0,70 Některé možné rozevření spon při použití sponkovačky s rozvěracím vyústěním, rozevření spony je plynule stavitelné. 380/ N sponkovačka s vyústěním dlouhým 50 mm Typické použití: čalouněný nábytek, skříňky a nábytek pro audiotechniku, automobilový průmysl, košíkářské zboží, kočárky atd., práce v hůře přístupných místech. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 1,03 kg Typ spojovacího prostředku průmyslové spony typ 80 a , mm 156 kusů spon Spotřeba vzduchu na 1 sponu 0,50 litru při 0,6 MPa Pro spony kratší než 6 mm je speciální provedení sponkovačky. 0,91 0,70 380/ sponkovačka s prodlouženým zásobníkem Typické použití: nábytkářský průmysl, některé obaly (např. přepravky na ovoce), připevňování izolací, drobné dřevěné zboží atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 1,4 kg Typ spojovacího prostředku průmyslové spony typ 80 a , mm 340 kusů spon Spotřeba vzduchu na 1 sponu 0,45 litru při 0,6 MPa Pro spony kratší než 10 mm je speciální provedení sponkovačky. 0,91 0,70 22

23 THE POWER OF FASTENING BeA sponkovačky pro spony ze slabých drátů 71/ sponkovačka k dodání také s kontaktní pojistkou, s prodlouženým zásobníkem jako typ 71/ Typické použití: čalouněný nábytek, skříňky pro audiotechniku, automobilový průmysl, košíkářské zboží, kočárky atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 1,0 kg Typ spojovacího prostředku průmyslové spony typ 71 9, mm 189 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa Pro spony kratší než 6 mm je speciální provedení sponkovačky. 0,75 0,57 71/ A sponkovačka s automatickým ventilem Typické použití: čalouněný nábytek, příprava koster (lepenkové výplně, popruhy), kancelářské židle, automobilový průmysl atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 1,16 kg Typ spojovacího prostředku průmyslové spony typ 71 9, mm Rychlost práce až spon za minutu 193 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa 0,75 0,57 23

24 BeA sponkovačky pro spony ze slabých drátů 71/ PR sponkovačka s vyústěním Profil* pro připevňování paspulí a profilů, k dodání i s prodlouženým vyústěním jako typ 71/ PR Typické použití: čalouněný nábytek začišťovací a hranovací profily, sponkování v úzkých drážkách atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 0,97 kg Typ spojovacího prostředku průmyslové spony typ 71 9, mm 189 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa Pro spony kratší než 6 mm je speciální provedení sponkovačky. 0,75 0,57 71/ N sponkovačka s vyústěním dlouhým 50 mm Typické použití: čalouněný nábytek, skříňky a nábytek pro audiotechniku, automobilový průmysl, košíkářské zboží, kočárky atd., práce v hůře přístupných místech. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 1,03 kg Typ spojovacího prostředku průmyslové spony typ 71 9, mm 189 kusů spon Spotřeba vzduchu na 1 sponu 0,50 litru při 0,6 MPa Pro spony kratší než 6 mm je speciální provedení sponkovačky. 0,75 0,57 72/ sponkovačka, k dodání také s kontaktní pojistkou Typické použití: čalouněný nábytek, skříňky a nábytek pro audiotechniku, automobilový průmysl, košíkářské zboží, kočárky atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 0,94 kg Typ spojovacího prostředku průmyslové spony typ 72 12, mm 189 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa Pro spony kratší než 6 mm je speciální provedení sponkovačky. 0,75 0,57 * detail vyústění Profil 24

25 THE POWER OF FASTENING BeA sponkovačky pro spony ze slabých drátů 72/ A sponkovačka s automatickým ventilem Typické použití: čalouněný nábytek, příprava koster (lepenkové výplně, popruhy), kancelářské židle, automobilový průmysl atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 1,16 kg Typ spojovacího prostředku průmyslové spony typ 72 12, mm Rychlost práce až spon za minutu 193 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa 0,75 0,57 95/ sponkovačka, na objednávku k dodání také s kontaktní pojistkou Typické použití: čalouněný nábytek, připevňování kůží, folií, papíru a lepenky, tenkých izolací, výroba rolet, markýz, obalů atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 0,94 kg Typ spojovacího prostředku průmyslové spony typ 95 12, mm 114 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa Pro spony kratší než 6 mm je speciální provedení sponkovačky. 1,25 0,51 74/ sponkovačka Typické použití: lišty a profily v nábytkářském průmyslu, košíkářské a lehké dřevěné zboží, hračky, opravy obuvi, žaluzie, obrazové rámy atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 0,9 kg 4,3 Typ spojovacího prostředku průmyslové spony typ mm 195 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa Pro spony kratší než 6 mm je speciální provedení sponkovačky. 0,75 0,60 25

26 BeA sponkovačky pro spony ze slabých drátů 97/ sponkovačka Typické použití: lišty a profily v nábytkářském průmyslu, košíkářské výrobky, lehké dřevěné zboží, žaluzie, hračky, obuv, obrazové rámy atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 0,9 kg 4,5 Typ spojovacího prostředku průmyslové spony typ mm 155 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa Pro spony kratší než 6 mm je speciální provedení sponkovačky. 0,91 0,70 97/ SCH sponkovačka, vhodná i pro práce v hůře přístupných místech Typické použití: montážní práce v interiérech, nábytkářský průmysl, proutěné zboží, různorodá výroba dřevěného zboží atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 86 1,2 kg 4,5 Typ spojovacího prostředku průmyslové spony typ mm 167 kusů spon Spotřeba vzduchu na 1 sponu 0,45 litru při 0,6 MPa Pro spony kratší než 10 mm je speciální provedení sponkovačky. 0,91 0,70 98/ sponkovačka, na objednávku k dodání také s automatickým ventilem, nebo s kontaktní pojistkou Typické použití: montážní práce v interiérech, nábytkářský průmysl, různorodá výroba dřevěného zboží atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 1,23 kg 7,9 Typ spojovacího prostředku průmyslové spony typ mm 167 kusů spon Spotřeba vzduchu na 1 sponu 0,45 litru při 0,6 MPa Pro spony kratší než 10 mm je speciální provedení sponkovačky. 0,91 0,70 26

27 THE POWER OF FASTENING BeA sponkovačky pro spony ze středních drátů 90/ SCH sponkovačka, vhodná i pro práce v hůře přístup ných místech, na objednávku také k dodání s automatickým ventilem nebo kontaktní pojistkou Typické použití: montážní práce v interiérech, nábytkářský průmysl, zahradní plůtky, různorodá výroba dřevěného zboží atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 1,2 kg 5,7 Typ spojovacího prostředku průmyslové spony typ mm 120 kusů spon Spotřeba vzduchu na 1 sponu 0,45 litru při 0,6 MPa Pro spony kratší než 10 mm je speciální provedení sponkovačky. 1,27 1,05 90/ C sponkovačka, na objednávku také k dodání s pro dlouženým zásobníkem, nebo s automatickým ventilem a prodlouženým zásobníkem Typické použití: nábytkářský průmysl, výroba obalů, obklady palubkami v interiérech, různé dřevěné zboží atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 1,3 kg 5,7 Typ spojovacího prostředku průmyslové spony typ mm 125 kusů spon Spotřeba vzduchu na 1 sponu 0,90 litru při 0,6 MPa 1,27 1,05 90/ CSCH sponkovačka, vhodná pro připevňování palubek skrytým způsobem Typické použití: obklady palubkami nebo panely v interiérech, nábytkářský průmysl, výroba obalů, různé dřevěné zboží atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 1,35 kg 5,7 Typ spojovacího prostředku průmyslové spony typ mm 125 kusů spon Spotřeba vzduchu na 1 sponu 0,90 litru při 0,6 MPa 1,27 1,05 90/ C sponkovačka Typické použití: obklady panely v interiérech, nábytkářský průmysl, výroba obalů, různé dřevěné zboží atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 1,9 kg 5,7 Typ spojovacího prostředku průmyslové spony typ mm 125 kusů spon Spotřeba vzduchu na 1 sponu 1,00 litru při 0,6 MPa 1,27 1,05 27

28 BeA sponkovačky pro spony ze středních drátů 92/ sponkovačka, na objednávku také k dodání s kontaktní pojistkou Typické použití: záda skříňkového nábytku, čalouněný nábytek, výroba obytných vozů a karavanů, rámy, dřevařský průmysl atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 1,23 kg 8,7 Typ spojovacího prostředku průmyslové spony typ mm 120 kusů spon Spotřeba vzduchu na 1 sponu 0,45 litru při 0,6 MPa Pro spony kratší než 10 mm je speciální provedení sponkovačky. 1,27 1,05 92/ A sponkovačka s automatickým ventilem Typické použití: sedací nábytek, různorodá výroba dřevěného zboží atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 1,36 kg 8,7 Typ spojovacího prostředku průmyslové spony typ mm Rychlost práce až 900 spon za minutu 120 kusů spon Spotřeba vzduchu na 1 sponu 0,45 litru při 0,6 MPa 1,27 1,05 92/ SP sponkovačka s rozvěracím vyústěním Typické použití: spoje tenčích dřevěných materiálů, specifické provedení spojů které mají být pevné a co nejméně patrné atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 1,44 kg 8,7 Typ spojovacího prostředku průmyslové spony typ mm 120 kusů spon Spotřeba vzduchu na 1 sponu 0,45 litru při 0,6 MPa 1,27 1,05 92/ C sponkovačka Typické použití: montážní práce v interiérech, nábytkářský průmysl, zahradní plůtky, různorodá výroba dřevěného zboží atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 1,33kg 8,7 Typ spojovacího prostředku průmyslové spony typ mm 125 kusů spon Spotřeba vzduchu na 1 sponu 0,90 litru při 0,6 MPa Výškově stavitelný nástavec, např. pro sádrokarton Objednací číslo ,27 1,05 28

29 THE POWER OF FASTENING BeA sponkovačky pro spony ze středních drátů 92/ AC sponkovačka s automatickým ventilem a prodlouženým zásobníkem Typické použití: nábytkářský průmysl, výroba obalů, výroba bedniček, dřevěné rošty, různé dřevěné zboží atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 1,8 kg 8,7 Typ spojovacího prostředku průmyslové spony typ mm Rychlost práce až 660 spon za minutu 215 kusů spon Spotřeba vzduchu na 1 sponu 0,90 litru při 0,6 MPa 1,27 1,05 92/ C sponkovačka Typické použití: nábytkářský průmysl, výroba obalů, výroba bedniček, dřevěné rošty, obklady v interiérech, různé dřevěné zboží atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 2,1 kg 8,7 Typ spojovacího prostředku průmyslové spony typ mm 211 kusů spon Spotřeba vzduchu na 1 sponu 1,00 litr při 0,6 MPa Výškově stavitelný nástavec, např. pro sádrokarton Objednací číslo ,27 1,05 94/ sponkovačka Typické použití: lehké spoje na tupo při výrobě nejrůznějších rámů atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 Typ spojovacího prostředku 0,94 kg průmyslové spony typ 94 13, mm 110 kusů spon Spotřeba vzduchu na 1 sponu 0,30 litru při 0,6 MPa 1,27 1,05 94/ C sponkovačka, na objednávku také k dodání s prodlouženým zásobníkem nebo s automatickým ventilem a prodlouženým zásobníkem Typické použití: výroba obytných vozů a karavanů, výroba obalů, obložení, výroba stavebních otvorových výplní atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 Typ spojovacího prostředku 1,6 kg průmyslové spony typ 94 13, mm 125 kusů spon Spotřeba vzduchu na 1 sponu 0,90 litru při 0,6 MPa 1,27 1,05 29

30 BeA sponkovačky pro spony ze silných drátů 14/ C sponkovačka, na objednávku k dodání také s nástavcem pro závěsy RapidClip nebo pro plechové závěsy NOSAG Typické použití: výroba nábytku a sedacích souprav, dřevozpracující výroba, výroba obalů, suchá výstavba, montážní práce atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 1,4 kg 10,4 (10,6) Typ spojovacího prostředku průmyslové spony typ 14 a mm 110 ks spon typu 14 nebo 102 ks spon typu 155 Potřebný tlak vzduchu 0,8 MPa Spotřeba vzduchu na 1 sponu 0,90 litru při 0,6 MPa EN Eurocode 5 1,45 1,30 (1,57 1,44) 14/ AC sponkovačka s automatickým ventilem a prodlouženým zásobníkem Typické použití: průmyslová výroba dřevostaveb, suchá vnitřní výstavba, výroba obalů, bedniček, různé dřevěné zboží atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 2,0 kg Typ spojovacího prostředku průmyslové spony typ 14 a ,4 (10,6) mm Rychlost práce až 660 spon za minutu EN ks spon typu 14 nebo Eurocode ks spon typu 155 Spotřeba vzduchu na 1 sponu 0,90 litru při 0,6 MPa Vodítko s válečkem, odpružené Objednací číslo ,45 1,30 (1,57 1,44) Novinka 14/ C sponkovačka Typické použití: bedny, obaly, rámy, regály, výroba nábytku, suchá výstavba, stavební montáže, dřevostavby, dřevoprůmysl atd. Objednací číslo SPONY Rozměry (délka výška šířka) viz str. 87 1,9 kg 10,4 (10,6) Typ spojovacího prostředku průmyslové spony typ 14 a mm 168 ks spon typu 14 nebo EN ks spon typu 155 Eurocode 5 Spotřeba vzduchu na 1 sponu 1,10 litru při 0,6 MPa 1,45 1,30 (1,57 1,44) 14/ C sponkovačka Typické použití: průmyslová výroba beden, obalů, roštů nábytku, jednoduchých palet, dřevostaveb, montážní práce při suchých stavbách atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 2,7 kg 10,4 (10,6) Typ spojovacího prostředku průmyslové spony typ 14 a mm 156 ks spon typu 14 nebo 144 ks spon typu 155 Spotřeba vzduchu na 1 sponu 1,50 litru při 0,6 MPa EN Eurocode ,45 1,30 (1,57 1,44)

31 THE POWER OF FASTENING BeA sponkovačky pro spony ze silných drátů Novinka 14/ C sponkovačka Typické použití: průmyslová výroba dřevostaveb, bednění, podlahy, rámy, práce při suché vnitřní výstavbě, výroba obalů atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 2,3 kg 10,4 (10,6) Typ spojovacího prostředku průmyslové spony typ 14 a mm 168 ks spon typu 14 nebo EN ks spon typu 155 Eurocode 5 Spotřeba vzduchu na 1 sponu 1,10 litru při 0,6 MPa 1,45 1,30 (1,57 1,44) Novinka 14/ AC sponkovačka s automatickým ventilem Typické použití: průmyslová výroba dřevostaveb, bednění, podlahy, práce při suché vnitřní výstavbě, výroba obalů atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 2,3 kg 10,4 (10,6) Typ spojovacího prostředku průmyslové spony typ 14 a mm Rychlost práce až 600 spon za minutu 168 ks spon typu 14 nebo 152 ks spon typu 155 Spotřeba vzduchu na 1 sponu 1,10 litru při 0,6 MPa 1,45 1,30 (1,57 1,44) EN Eurocode 5 14/ C sponkovačka Typické použití: průmyslová výroba dřevostaveb a jejich prvků, jednoduchých palet, roštů, kostry čalouněného nábytku, montážní práce atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 2,7 kg 10,4 (10,6) Typ spojovacího prostředku průmyslové spony typ 14 a mm 168 ks spon typu 14 nebo EN ks spon typu 155 Eurocode 5 Spotřeba vzduchu na 1 sponu 2,90 litru při 0,6 MPa 1,45 1,30 (1,57 1,44) 14/ AC sponkovačka s automatickým ventilem Typické použití: průmyslová výroba dřevostaveb a jejich prvků, jednoduchých palet atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 2,7 kg 10,4 (10,6) Typ spojovacího prostředku průmyslové spony typ 14 a mm Rychlost práce až 600 spon za minutu 168 ks spon typu 14 nebo 150 ks spon typu 155 Spotřeba vzduchu na 1 sponu 2,90 litru při 0,6 MPa 1,45 1,30 (1,57 1,44) EN Eurocode 5 31

32 BeA sponkovačky pro spony ze silných drátů 180/ C sponkovačka Typické použití: průmyslová výroba dřevostaveb, nosných dílů dřevostaveb, bednění, podlahy, rámy, práce při suché vnitřní výstavbě atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 2,7 kg 11,1 Typ spojovacího prostředku průmyslové spony typ mm 132 kusů spon EN Eurocode 5 Spotřeba vzduchu na 1 sponu 2,90 litru při 0,6 MPa 1,84 1,63 180/ AC sponkovačka s automatickým ventilem Typické použití: průmyslová výroba dřevostaveb, nosných dílů dřevostaveb, bednění, rámy, práce při suché vnitřní výstavbě atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 87 2,7 kg 11,1 Typ spojovacího prostředku průmyslové spony typ mm Rychlost práce až 600 spon za minutu 132 kusů spon Spotřeba vzduchu na 1 sponu 2,90 litru při 0,6 MPa EN Eurocode 5 1,84 1,63 Novinka 180/ C sponkovačka Typické použití: průmyslová výroba dřevostaveb, nosné části dřevostaveb, bednění, podlahy, rámy, práce při suché vnitřní výstavbě, výroba obalů atd. Objednací číslo SPONY Rozměry (délka výška šířka) viz str. 87 3,1 kg 11,1 Typ spojovacího prostředku průmyslové spony typ mm 132 kusů spon Spotřeba vzduchu na 1 sponu 2,90 litru při 0,6 MPa EN Eurocode 5 1,84 1,63 Novinka 200/ C sponkovačka Typické použití: průmyslová výroba dřevostaveb, nosné části dřevostaveb, bednění, podlahy, rámy, práce při suché vnitřní výstavbě, protipožární opláštění a prostupy atd. Objednací číslo SPONY Rozměry (délka výška šířka) viz str. 88 3,1 kg 11,6 Typ spojovacího prostředku průmyslové spony typ mm 112 kusů spon Spotřeba vzduchu na 1 sponu 2,90 litru při 0,6 MPa 2,12 1,84 32

33 THE POWER OF FASTENING BeA sponkovačky pro široké spony 42/ C sponkovačka Typické použití: všechny druhy obalů, připevňování lepenky a bitumenového šindele, spoje na tupo (dřevo a vláknité materiály) atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 88 2,6 kg 24,1 Typ spojovacího prostředku průmyslové spony typ mm 152 kusů spon Spotřeba vzduchu na 1 sponu 1,50 litru při 0,6 MPa Pro spony kratší než 16 mm je speciální provedení sponkovačky. 1,95 0,95 493/ C sponkovačka pro certifikační spony ČD Typické použití: značkování hotových palet EUR, jejichž výroba je dozorována ČD nebo ŽSR. Objednací číslo SPONY Rozměry (délka výška šířka) mm 2,6 kg Typ spojovacího prostředku průmyslové spony typ 493 ČD 24,35 15 mm 128 kusů spon Spotřeba vzduchu na 1 sponu 1,50 litru při 0,6 MPa Distribuci certifikačních spon zajišťují výhradně dozorové orgány výroby palet. BeA tyto spony zákazníkům nedodává. 2,3 1,0 140/ C sponkovačka Typické použití: všechny druhy obalů, připevňování lepenky a bitumenového šindele, lehké spoje natupo (dřevo a vláknité materiály) atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 88 2,8 kg 24,8 Typ spojovacího prostředku průmyslové spony typ mm 217 kusů spon Spotřeba vzduchu na 1 sponu 1,50 litru při 0,6 MPa 1,45 1,30 145/ C sponkovačka se zvětšenou dosedací plochou kontaktní pojistky Typické použití: všechny druhy obalů, připevňování lepenky a bitumenového šindele, spoje natupo (dřevo a vláknité materiály) atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 88 2,3 kg 25,3 Typ spojovacího prostředku průmyslové spony typ 140, mm 165 kusů spon typu 140 nebo 152 kusů spon typu 145 Spotřeba vzduchu na 1 sponu 1,00 litr při 0,6 MPa 1,57 1,44 Pro spony kratší než 12 mm je speciální provedení sponkovačky. 146/ C sponkovačka Typické použití: nejrůznější druhy izolačních materiálů, spoje lehkých stavebních materiálů na bázi dřevité vlny spojované cementem atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 88 3,0 kg 25,8 Typ spojovacího prostředku průmyslové spony typ mm 150 kusů spon Spotřeba vzduchu na 1 sponu 1,50 litru při 0,6 MPa 1,60 1,41 33

34 BeA sponkovačky pro široké spony 246/ E sponkovačka, na objednávku k dodání také jako typ 246/ C s kontaktním spouštěním Typické použití: nejrůznější druhy izolačních materiálů, spoje lehkých stavebních materiálů na bázi dřevité vlny spojované cementem atd. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 88 5,0 kg 27,3 Typ spojovacího prostředku průmyslové spony typ mm s kontaktním spouštěním: mm 120 kusů spon Spotřeba vzduchu na 1 sponu 3,40 litru při 0,6 MPa 2,12 1,84 EN Eurocode 5 246/ E sponkovačka Typické použití: nejrůznější druhy izolačních materiálů, spoje lehkých stavebních materiálů na bázi dřevité vlny spojované cementem atd. Objednací číslo SPONY Rozměry (délka výška šířka) viz str. 88 5,85 kg 27,3 Typ spojovacího prostředku průmyslové spony typ mm 120 kusů spon Spotřeba vzduchu na 1 sponu 2,75 litru při 0,6 MPa 2,12 1,84 EN Eurocode 5 246/ E sponkovačka Typické použití: nejrůznější druhy izolačních materiálů, spoje lehkých stavebních materiálů na bázi dřevité vlny spojované cementem atd. Objednací číslo SPONY Rozměry (délka výška šířka) viz str. 88 6,25 kg 27,3 Typ spojovacího prostředku průmyslové spony typ mm 120 kusů spon Spotřeba vzduchu na 1 sponu 3,40 litru při 0,6 MPa 2,12 1,84 EN Eurocode 5 34 Novinka 346/ ES sponkovačka Typické použití: nejrůznější druhy izolačních materiálů o síle 160 mm, ideální pro izolace pasivních domů. Objednací číslo SPONY Rozměry (délka výška šířka) viz str. 88 9,8 kg 33,0 Typ spojovacího prostředku průmyslové spony typ mm 120 kusů spon Spotřeba vzduchu na 1 sponu 8,0 litru při 0,6 MPa Ø 3

35 THE POWER OF FASTENING BeA EPA sponkovačky 33/ C sponkovačka pro certifikační spony EPA Typické použití: značkování hotových palet, jejichž výrobu dozoruje sdružení EPA. Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 89 2,4 kg 33,0 Typ spojovacího prostředku průmyslové spony typ mm 82 kusů spon 3,20 1,08 Spotřeba vzduchu na 1 sponu 1,00 litr při 0,6 MPa Distribuci certifikačních spon zajišťuje výhradně sdružení EPA. BeA tyto spony zákazníkům nedodává. Autotec 245 sponkovačka pro certifikační spony EPA Typické použití: instalace do linek pro výrobu palet EPA Objednací číslo SPONY Rozměry (délka výška šířka) mm viz str. 88 4,0 kg 33,0 Typ spojovacího prostředku průmyslové spony typ mm 250 kusů spon 3,20 1,08 Spotřeba vzduchu na 1 sponu 1,5 litru při 0,6 MPa Distribuci certifikačních spon zajišťuje výhradně sdružení EPA. BeA tyto spony zákazníkům nedodává. BeA kombinované přístroje 14/ C kombinovaný přístroj Typické použití: bedny, obaly, palety, rámy, regály, výroba nábytku, suchá výstavba, stavební montáže, dřevoprůmysl atd. Objednací číslo SPONY / HŘEBÍKY Rozměry (délka výška šířka) mm viz str. 87, 91 Typ spojovacího prostředku 2,50 kg průmyslové spony typ 14 a 155 adjustované hřebíky typ T-hřebíky 10,4 (10,6) / hřebíků mm / mm 120 ks spon typu 14 nebo 110 ks spon typu 155 nebo 82 ks T-hřebíků Spotřeba vzduchu na 1 sponu 1,50 litru při 0,6 MPa Ø 2,2 1,45 1,30 (1,57 1,44) EN Eurocode 5 Variant 806 C kombinovaný přístroj Typické použití: suchá vnitřní výstavba, stavební montáže, tesařské práce, díly montovaných domů, bedny, palety, kabelové cívky, atd. Objednací číslo SPONY / HŘEBÍKY Rozměry (délka výška šířka) mm viz str. 87, 91 Typ spojovacího prostředku 3,26 kg průmyslové spony typ 14 a 155 adjustované hřebíky typ T-hřebíky 10,4 (10,6) / hřebíků mm / mm 156 ks spon typu 14 nebo 144 ks spon typu 155 nebo 103 ks T-hřebíků Spotřeba vzduchu na 1 sponu 2,20 litru při 0,6 MPa Ø 2,2 1,45 1,30 (1,57 1,44) Nástavec pro připevňování parketových vlysů EN Eurocode 5 Objednací číslo

36 BeA hřebíkovačky pro hřebíky v pruzích

37 THE POWER OF FASTENING BeA hřebíkovačky pro hřebíky bez hlavičky S hřebíkovačka pro hřebíky bez hlavičky Typické použití: lišty a profily v nábytkářském průmyslu, připevňování ornamentů ze dřeva i plastů, zasklívací lišty, fixace spojů při lepení atd. Objednací číslo HŘEBÍKY Rozměry (délka výška šířka) mm viz str. 90 1,01 kg Typ spojovacího prostředku adjustované hřebíky typ S mm 160 kusů hřebíků Spotřeba vzduchu na 1 hřebík 0,30 litru při 0,6 MPa 0,72 0,64 S hřebíkovačka pro hřebíky bez hlavičky Typické použití: lišty a profily v nábytkářském průmyslu, stylový nábytek, hračky, zasklívací lišty, fixace spojů při lepení atd. Objednací číslo HŘEBÍKY Rozměry (délka výška šířka) mm viz str. 90 1,08 kg Typ spojovacího prostředku adjustované hřebíky typ S mm 126 kusů hřebíků Spotřeba vzduchu na 1 hřebík 0,45 litru při 0,6 MPa 1,15 0,98 BeA hřebíkovačky pro hřebíky se zápustnou hlavou SK hřebíkovačka pro hřebíky se zápustnou hlavou Typické použití: připevňování tenkých lišt, štíhlých ozdobných profilů při průmyslové výrobě nábytku, fixace spojů při lepení atd. Objednací číslo HŘEBÍKY Rozměry (délka výška šířka) mm viz str. 90 1,01 kg Typ spojovacího prostředku adjustované hřebíky typ SK mm 168 kusů hřebíků Spotřeba vzduchu na 1 hřebík 0,30 litru při 0,6 MPa 0,91 0,70 SK C řemeslnická hřebíkovačka pro hřebíky se zápustnou hlavou, dodávána v praktickém kufříku Typické použití: lištování oken, dveří, realizace interiérů, výroba stylového nábytku atd. Objednací číslo HŘEBÍKY Rozměry (délka výška šířka) mm viz str. 90 0,8 kg Typ spojovacího prostředku adjustované hřebíky typ SK mm 100 kusů hřebíků Spotřeba vzduchu na 1 hřebík 0,46 litru při 0,6 MPa 1,27 1,05 37
