1 Síťová řešení N ETK EY

2 Obsah Měděné kabely NETKEY UTP kategorií 6, 5e...4 Moduly NETKEY...4 Metalické UTP propojovací kabely NETKEY...5 Zásuvky NETKEY pro montáž na omítku...6 Zásuvky pro montáž pod omítku NETKEY...6 Propojovací panely NETKEY...7 Příslušenství k propojovacím panelům rámy a kabelové organizéry...8 Montážní nástroje...8 Systémová záruka na výrobky NETKEY...9 Výrobky NETKEY a jejich analogy cross-reference

3 Síťová řešení NETK EY PANDUIT nabízí řadu komponentů NETKEY jako cenově ekonomické řešení pro systémy strukturované kabeláže SMB firem a uvádí na trh ucelené řešení pro kabeláže UTP Cat5E, Cat6. Řada komponentů NETKEY, založená na technologiích PANDUIT předcházející generace, je určena pro menší projekty pasivní telekomunikační infrastruktury pro přenos dat, audio/video technologií. V produktech této řady se používá univerzální design (form-faktor) typu keystone (IEC ); cenově ekonomický, snadná instalace, kompatibilita i se zásuvkami/patch-panely jiných výrobců. Řada komponentů NETKEY zahrnuje: nestíněný kabel kategorií 5? a 6 nestíněné měděné moduly kategorií 3, 5? a 6 propojovací kabely a propojovací panely audio- a video moduly zásuvky na/pod omítku 19 rámy Propojovací kabely Zásuvky pro montáž na omítku Moduly NK*PC*M viz stránka 5 NK*BXIW viz stránka 6 NK688MIW viz stránka 4 19 rámy Propojovací panely Měděný kabel UTP CMR19X84 viz stránka 8 NK6PPG*** NKFP*** NKPP*** viz stránka 7 NUC6C04BU viz stránka 4 3

4 Měděný kabel NETK EY Vyhovuje požadavkům ANSI/TIA/EIA na vlastnosti kabelu kategorie 6 a 5e Kabel je označen po celé délce metráží Je testován v nezávislých laboratořích Kabel se dodává v krabicích v cívkách 305 m. Kategorie 6 Kategorie 5e Měděný kabel NETKEY kategorie 6 UTP NUC6C04BU-CE Měděný kabel kategorie 6 v opláštění modré barvy z PVC, 4-párový, UTP. NUL6C04BU-CE Měděný kabel kategorie 6 v opláštění modré barvy LSZH plášť, 4-párový, UTP Měděný kabel NETKEY kategorie 5e UTP NUC5C04BU-CE Měděný kabel kategorie 5e v opláštení modré barvy z PVC, 4-párový, UTP. NUL5C04BU-CE Měděný kabel kategorie 5? v opláštění modré barvy - LSZH plášť, 4-párový, UTP Moduly NETK EY kategorií 6, 5e a 3 Vyhovují standardům kategorie 6, 5e a 3. Moduly jsou 100% testovány ve výrobě a mají individuální sériová čísla. Odpovídají univerzálnímu form-faktoru keystone (IEC ) Jsou kompatibilní i se zásuvkami/panely jiných výrobců, podporujících design konektorů dle IEC Rychlá instalace konektorů na kabel a do zásuvky/panelu. U konektoru Cat5e dva typy terminace MiniJack a 110 punch Barevné značení zapojovacího schématu dle standardů T568A a T568B. NK688MBL NKP5E88MBL NK5E88MIWY NK388MEIY NK688MBL-Q NKP5E88MBL-Q NK366MWHY Moduly NETKEY kategorie 6 UTP * NK688MIW Zářezový modul RJ45 typu keystone kategorie 6, 8/8, terminace pomocí 110 svorkovnice. NK688MIW-Q Zářezový modul RJ45 typu keystone kategorie 6, 8/8, terminace pomocí 110 svorkovnice (praktické balení 25 modulů). Moduly NETKEY kategorie 5e UTP * NKP5E88MIW Zářezový modul RJ45 typu keystone kategorie 5e, 8/8, terminace pomocí 110 svorkovnice. NKP5E88MIW-Q Zářezový modul RJ45 typu keystone kategorie 5e, 8/8, terminace pomocí 110 svorkovnice (praktické balení 25 modulů). NK5E88MIWY Moduly NETKEY kategorie 3 UTP * NK388MIWY NK366MIWY Modul RJ45 typu keystone kategorie 5e, 8/8, terminace MiniJack styl. Modul RJ45 typu keystone kategorie 3, 8/8, terminace MiniJack styl Modul RJ45 typu keystone kategorie 3, 6/6, terminace MiniJack styl * Pro volbu jiného barevného provedení nahraďte v objednávce kód barvy IW (mezinárodní bílá) za EI (electric ivory), WH (bílá), IG (mezinárodní šedá), BL (černá), OR (oranžová), RD (červená), BU (modrá), GR (šedá), YL (žlutá) nebo VL (fialová). V objednávce modulů v balení po 25 kusů přidejte na konci kódu -Q. 4

5 Audio / Video moduly NETK EY Modul typu F NKFIW Modul keystone s 75ohm konektorem typu F NKFIW NKRSMBIWY NKRPMRIW NKSVCIW NK35MSCIW NKBNCMIWY NKRTMRIW NKSPMIW NKBPBIWY NK35MSSIW Koaxiální BNC-modul 50 ohm NKBNCMIWY Modul keystone s 50ohm koaxiálním konektorem BNC. NKRSM^IWY NKRTM^IW NKRPM^IW Moduly S-Video NKSPMIW NKSVCIW Repro-modul NKBP^^IWY Stereo-minijack 3,5 mm NK35MSSIW NK35MSCIW Spojka HDMI NKHDMIIW Záslepka NKBMIW-X Modul keystone s RCA konektorem - pájecí Modul keystone s RCA konektorem - spojka Modul keystone s RCA konektorem 110 terminace Modul keystone S-VIDEO terminace 110 svorkovnicí. Modul keystone S-VIDEO spojka Modul keystone - pro připojení ozvučení - šroubovací svorka, resp. banánek, pozlacený Modul keystone s 3,5mm stereo-minijack zdířkou, pájecí Modul keystone s 3,5mm stereo-minijack zdířkou, spojka. Modul keystone s jednou HDMI-spojkou. Záslepka pro volnou pozici v zásuvce či panelu ^ Pro volbu barvy vložky nahraďte symbol ^ za písmena R (červená), Y (žlutá) nebo W (bílá). Modul keystone s RCA (NKRSM^IWY) se také dodává s černou (B) vložkou. ^^ Pro volbu barvy vložky nahraďte symbol ^^ za písmena R (červená) nebo B (černá). V objednávce modulů v nestandardní (ne mezinárodní bílé) barevném provedení, nahraďte příponu IW za EI (electric ivory), WH (bílá), IG (mezinárodní šedá) nebo BL (černá). Audio modul (NKBP^IWY ) se dodává pouze ve dvou barevných provedeních: EI (electric ivory) a WH (bílá). NKBMIW-X Měděné nestíněné propojovací kabely NETK EY Vyhovují mezinárodním standardům na vlastnosti kategorie 6 a 5e 100% otestovány Dodávají se v různých barevných provedeních a v různých délkách Kategorie 6 NK6PC^M*Y Propojovací kabel UTP, Cat6. RJ45-RJ45. Kategorie 6 Kategorie 5e Kategorie 5e NK5EPC^M*Y Propojovací kabel UTP, Cat5e, RJ45-RJ45 ^ Dodávají se propojovací kabely o délce 1, 2, 3, 4 a 5 metrů. * V objednávce na propojovací kabely v jiném barevném provedení (ne mezinárodní bílé), přidejte příponu BU (modrá), RD (červená), YL (žlutá) nebo GR (zelená) před písmenem Y v kódu výrobku. Například, kód propojovacího kabelu kategorie 6 v modrém provedení o délce 5 metrů bude vypadat takto: NK6PC5MBUY. 5

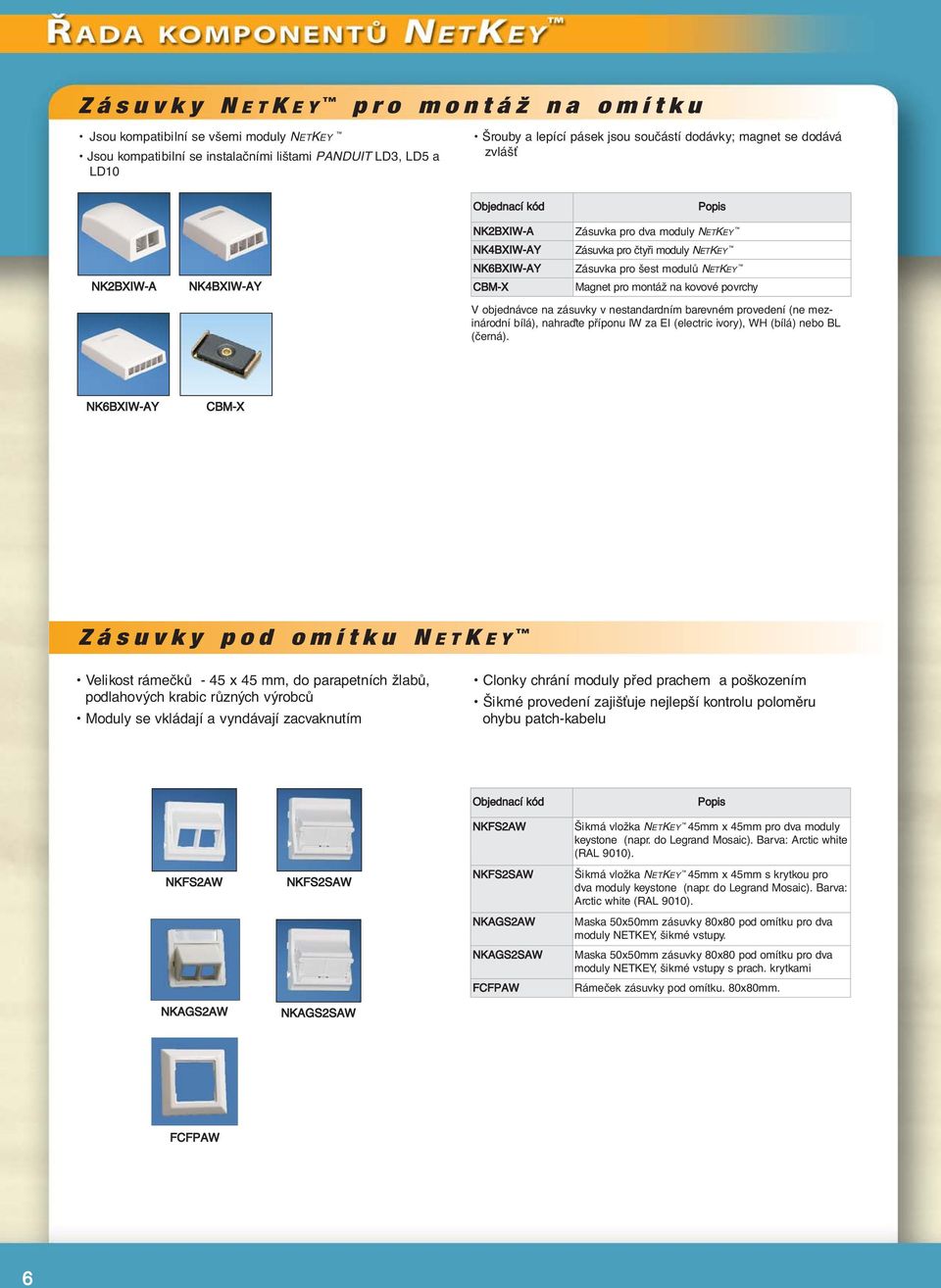

6 Zásuvky NETK EY pro montáž na omítku Jsou kompatibilní se všemi moduly NETKEY Jsou kompatibilní se instalačními lištami PANDUIT LD3, LD5 a LD10 Šrouby a lepící pásek jsou součástí dodávky; magnet se dodává zvlášť NK2BXIW-A Zásuvka pro dva moduly NETKEY NK4BXIW-AY Zásuvka pro čtyři moduly NETKEY NK2BXIW-A NK4BXIW-AY NK6BXIW-AY CBM-X Zásuvka pro šest modulů NETKEY Magnet pro montáž na kovové povrchy V objednávce na zásuvky v nestandardním barevném provedení (ne mezinárodní bílá), nahraďte příponu IW za EI (electric ivory), WH (bílá) nebo BL (černá). NK6BXIW-AY CBM-X Zásuvky pod omítku NETK EY Velikost rámečků - 45 x 45 mm, do parapetních žlabů, podlahových krabic různých výrobců Moduly se vkládají a vyndávají zacvaknutím Clonky chrání moduly před prachem a poškozením Šikmé provedení zajišťuje nejlepší kontrolu poloměru ohybu patch-kabelu NKFS2AW Šikmá vložka NETKEY 45mm x 45mm pro dva moduly keystone (napr. do Legrand Mosaic). Barva: Arctic white (RAL 9010). NKFS2AW NKFS2SAW NKFS2SAW Šikmá vložka NETKEY 45mm x 45mm s krytkou pro dva moduly keystone (napr. do Legrand Mosaic). Barva: Arctic white (RAL 9010). NKAGS2AW Maska 50x50mm zásuvky 80x80 pod omítku pro dva moduly NETKEY, šikmé vstupy. NKAGS2SAW Maska 50x50mm zásuvky 80x80 pod omítku pro dva moduly NETKEY, šikmé vstupy s prach. krytkami FCFPAW Rámeček zásuvky pod omítku. 80x80mm. NKAGS2AW NKAGS2SAW FCFPAW 6

7 Propojovací panely NETK EY Montují se na standardní 19-palcové stojany TIA/EIA Propojovací panely vyhovují všem požadavkům mezinárodních norem pro kategorií 6 a 5e Odpovídají univerzálnímu form-faktoru keystone (IEC ) NETKEY Modulové propojovací panely jsou kompatibilní se všemi moduly Vyvazovací hrazdičky uspořádání kabelů a zajišťují správný poloměr jejich ohybu Zaslepovací panely umožňují rezervaci místa na stojanu pro příští použití a zlepšují chlazení NK6PPG12WY NK5EPPG12WY NK6PPG24Y NK5EPPG24Y NK6PPG48Y NK5EPPG48Y NKFP24Y Zářezové panely kategorie 6 NK6PPG12WY NK6PPG24Y NK6PPG48Y Modulární propojovací panely Kategorie 6, 12-portový zářezový propojovací panel. Montuje se na stěnu pomocí standardního držáku 89D (kód WB89D). Kategorie 6, 24-portový zářezový propojovací panel, 1 RU. Kategorie 6, 48-portový ý zářezový propojovací panel, 2 RU. Zářezové propojovací panely kategorie 5e NK5EPPG12WY Kategorie 5e, 12-portový ý zářezový propojovací panel. Montuje se na stěnu pomocí standardního třmene 89D (kód WB89D). NK5EPPG24Y Kategorie 5e, 24-portový ý zářezový propojovací panel, 1 RU. NK5EPPG48Y Kategorie 5e, 48-portový ý zářezový propojovací panel, 2 RU. NKFP12W 12-portový modulární propojovací panel. Montuje se na stěnu pomocí standardního držáku 89D (kód WB89D). NKFP12W NKFP48Y NKFP24Y 24-portový modulární propojovací panel, 1 RU. NKFP48Y 48-portový modulární propojovací panel, 2 RU. NKMP24Y NKMP48Y NKFP24KSRBSY NKFP48KSRBSY 24-portový modulární propojovací panel, 1 RU - s vyvazovací hrazdičkou 48-portový modulární propojovací panel, 2 RU - s vyvazovací hrazdičkou Propojovací panely, které se montují do jedné roviny NKPP24FMY NKPP48FMY 224-portový modulární propojovací panel, 1 RU. 48-portový modulární propojovací panel, 2 RU. Propojovací panely, pevně osazené rámečky NKMP24Y NKMP48Y 24-portový modulární kovový propojovací panel, 1 RU. 48-portový modulární kovový propojovací panel, 2 RU. *Zářezové propojovací panely mají barevné kódování zapojení v souladu s T568A a T568B. Zakončovací nástroj viz na str. 8. Příslušenství k propojovacím panelům WB89D SRB19BLY SRBM19BLY Držák pro montáž na stenu WB89D Držák pro montáž na stenu. Používá se pro montáž 12- portových zářezových nebo modulárních propojovacích panelu. Vzyvazovací držáky pro kabely SRB19BLY Vyvazovací /podpůrný držák pro kabel. Vyčnívá o 5 cm ze standardního 19-palcového stojanu a zajišťuje dodatečnou podporu pro kabely za patch-panelem. SRBM19BLY Vyvazovací /podpůrný držák pro kabely s kabelovými páskami TAK-TY Hook & Loop SRBS19BL-XY Vyvazovací /podpůrný držák pro kabel rovný DPFP1 Zaslepovací 19 panel DPFP1 Plochý zaslepovací 19 panel, 1 RU, černý DPFP2 Plochý zaslepovací 19 panel, 2 RU, černý 7

8 19 rámy a kabelové organizéry Kabelové organizéry a příslušenství zajišťují kontrolu správného poloměru ohybu a zlepšují přenosového kanálu. Zároveň chrání kabely před mechanickým zlomením a poškozením a prodlužují jejích životnost. CMR19X84 Standardní 19 hliníkový stojan. Velikost: 2133 mm x 482 mm x 76 mm. 45 RU. WMPV45E Vertikální kabelový organizér NETRUNNER, dvojstranný, se závěsnými dvířky, vyvazovací prsty pro montáž kabelu a bočními montážními úchyty. 45 RU. WMP1E WMPSE Horizontální kabelový organizér PATCHLINK o výšce 1 RU, kabelový kanál s krytem 38,1 mm x 76,2 mm vpředu a 25,4 mm x 101,6 mm vzadu. Kompletní dodávka zahrnuje 2 upínače pro odstranění mechanického napnutí v kabelech a montážní šrouby. WMP1E Horizontální kabelový organizér PATCHLINK. Obsahuje přední 76,2 mm x 76,2 mm a zadní 50,8 mm x 127 mm kabelové kanály s krytem. Kompletní dodávka zahrnuje 2 upínače pro odstranění mechanického napnutí v kabelech a montážní šrouby. Výška 2RU. CMR19X84 WMPV45E CMPH2 CMPH1 Horizontální kabelový organizér OPENACCESS, se 4mi plast.oky dvojstranný, víko se západkou se dodává zvlášť. 1 RU. CMPH2 Horizontální kabelový organizér OPENACCESS, dvojstranný, víko se západkou se dodává zvlášť. 2RU. CMPHF1 CMPHF1 Horizontální kabelový organizér OPENACCESS, přední, (š= 483mm,v=44mm hl=87mm).,víko se západkou se dodává zvlášť. 1 RU. Montážní nástroje Zakončovací nástroj GP6 PLUS GPDTM Ranžírovací nástroj GP6 PLUS-4-párový. Vhodný pro zářezové propojovací panely typu GP6 PLUS (s 110 ranž. svorkovnicí). GPDTM PDT110 GPDTMB Výměnné ostří pro zakončovací nástroj GPDTM. Zakončovací nástroj PAN-PUNCH PDT110 Jednopárový ranžírovací nástroj s ostřím. Používá se proterminaci zářezových propojovacích panelů typu PAN-PUNCH. PDTH110 Výměnné ostří pro zakončovací nástroj PDT110. NKSPB JR-PAN-2 Montážní držák NKSPB Držák, která pomáhá při terminaci keystone modulů s RCA zdířkou a 110 svorkovnicí. S-Video a RCA. Zakončovací nástroj NETKEY JR-PAN-2* Zakončovací nástroj Fluke** JackRapid pro zařazené moduly kategorie 6 a kategorie 5e. Umožnuje snadnou terminaci a odstřižení vodičů jedním montážním krokem. *Nástroj Fluke JackRapid lze objednat u distributorů Fluke nebo Panduit. **Fluke je registrovaná obchodní značka spol. Fluke Corporation. 8

9 Systémová záruka na výrobky NETK EY Na produkty řady NETKEY se vztahuje systémová záruka Certification Plus S M na dobu 15 let. Záruka zahrnuje síťžové komponenty a jejich náhradu nebo opravu a vydává se pouze v případě, když je projekt instalován zkušeným certifikovaným odborníkem společnosti PANDUIT, která zaměstnává odborníky úrovně RCDD nebo odborníky s rovnocennou kvalifikací. Záruka zahrnuje výměnu vadných komponentů resp.náklady na jejich výměnu a vydává se pouze v případě, když je projekt instalován certifikovanou instal. firmou PANDUIT Certified Installer. Detailní podmínky systémové záruky Vám na požádání poskytne lokální obchodní zástupce Panduit resp. lokální distributor PANDUIT. 9

10 Výrobky NETKEY a jejich analogy cross-reference Moduly Výrobky PANDUIT NETKEY R&M KRONE AMP MOLEX Zářezový modul RJ45 typu keystone kategorie 5e NKP5E88M** R X KSJ ** Zářezový modul RJ45 typu keystone kategorie 6 NK688M** R X KSJ ** Propojovací kabely Propojovací kabel UTP, Cat5e, RJ45-RJ45 1m NK5EPC1MY R PCD ** Propojovací kabel UTP, Cat5e, RJ45-RJ45 2m NK5EPC2MY R PCD ** Propojovací kabel UTP, Cat5e, RJ45-RJ45 3m NK5EPC3MY R PCD ** Propojovací kabel UTP, Cat5e, RJ45-RJ45 4m NK5EPC4MY N/A N/A N/A N/A Propojovací kabel UTP, Cat5e, RJ45-RJ45 5m NK5EPC5MY R PCD ** Propojovací kabel UTP, Cat6, RJ45-RJ45 1m NK6PC1MY R PCD ** Propojovací kabel UTP, Cat6, RJ45-RJ45 2m NK6PC2MY R PCD ** Propojovací kabel UTP, Cat6, RJ45-RJ45 3m NK6PC3MY R PCD ** Propojovací kabel UTP, Cat6, RJ45-RJ45 4m NK6PC4MY N/A N/A N/A N/A Propojovací kabel UTP, Cat65e, RJ45-RJ45 5m NK6PC5MY R PCD ** Propojovací panely Propojovací panel 12xRJ45, Cat5e, NK5EPPG12WY N/A N/A N/A Propojovací panel 24xRJ45, Cat5e, 1U NK5EPPG24Y R PID Propojovací panel GLOBAL 48xRJ45, Cat5e, 2U NK5EPPG48Y R PID Propojovací panel 12xRJ45, Cat6, NK6PPG12WY N/A N/A N/A Propojovací panel 24xRJ45, Cat6, 1U NK6PPG24Y R PID Propojovací panel 48xRJ45, Cat6, 2U NK6PPG48Y R N/A PID portový modulární kovový propojovací panel, 1 RU NKMP24Y N/A N/A 48-portový modulární kovový propojovací panel, 1 RU NKMP48Y N/A N/A N/A 24-portový modulární propojovací panel, 1 RU. NKFP24Y N/A N/A N/A N/A 48-portový modulární propojovací panel, 2 RU. NKFP48Y N/A N/A N/A N/A 24-portový modulární propojovací panel, 1 RU - s vyvazovací hrazdičkou 24-portový modulární propojovací panel, 1 RU - s vyvazovací hrazdičkou Měděný kabel UTP NKPP24FMY N/A N/A NKPP48FMY N/A N/A N/A N/A Cat 5E UTP PVC NUC5C04BU-Ce R35044 TN5ETR-LSMI CAA-0182R-** Cat 5E UTP LSZH NUL5C04BU-CE R35045 TN5ETZ1-ORMI CAA-0182P-** Cat 6 UTP PVC NUC6C04BU-CE R35056 TN6TR-LSMB CAA-0181R-** Cat 6 UTP LSZH NUL6C04BU-CE R35057 TN6TZ1-ORMB CAA-0181P-** Zásuvky pro montáž na omítku Zásuvka pro dva moduly NK2BXIW-A X N/A Zásuvka pro čtyři moduly NK4BXIW-AY X N/A Zásuvka pro šest modulů NK6BXIW-AY X N/A Magnet pro montáž zásuvky na kovové povrchy CBM-X N/A N/A 19 rámy a kabelové organizéry Standardní 19 hliníkový stojan 2133 mm x 482 mm x 76 mm. 45 RU. CMR19X84 N/A N/A Vertikální kabelový organizér, dvojstranný, se závěsnými dvířky, vyvazovací prsty pro montáž kabelu a bočními WMPV45E N/A montážními úchyty. 45 RU. Horizontální kabelový organizér, 38,1 mm x 76,2 mm vpředu a 25,4 mm x 101,6 mm vzadu. 1U WMPSE N/A Horizontální kabelový organizér. Obsahuje přední 76,2 mm x 76,2 mm a zadní 50,8 mm x 127 mm kabelové kanály s krytem 2U WMP1E N/A Horizontální kabelový organizér, se 4mi plast.oky dvojstranný, víko se západkou se dodává zvlášť. 1 RU. CMPH1 N/A N/A Horizontální kabelový organizér, se 4mi plast.oky dvojstranný, víko se západkou se dodává zvlášť. 2U. CMPH2 N/A N/A Horizontální kabelový organizér, přední, (š=483mm, v=44mm, hl=87mm),víko se západkou se dodává zvlášť. 1 RU. CMPHF N/A 14

11 K OMPATIBILITA Z ASUVEK Panduit Net Key ada modul Kryt zásuvky Ráme ek Nosná maska (jedna pozice) Nosná maska (dv pozice) ABB Tango 5014A A100 B 3901A B10 B (bílý) 5014A B A B1018 ABB Time 5014E A (bílá/bílá) 3901F A (bílá) 5014E B E B1018 ABB Time Arbo 5014E A (bílá/bílá) 3901F A (p írodní buk) 5014E B E B1018 ABB Element 5014E A (bílá/bílá) 3901E A (bílá/bílá) 5014E B E B1018 ABB Swing není t eba není t eba 5014G A01018 (pro 2 moduly) ABB Swing L 3901G A00010 B1 (bílý) není t eba není t eba 5014G A01018 (pro 2 moduly) ABB Neo 3901J A00010 B1 (bíly) 5014M A (bílá) 3901M A (bílá) 5014M B M B01018 ABB Future Linear (studio bílá) (bílá) 5014A B A B1018 ABB Solo (studio bílá) (studio bílá) 5014A B A B1018 ABB Solo Carat (studio bílá) (sklo) 5014A B A B1018 ABB Alpha Exclusive (slonová kost) (slonová kost) 5014A B A B1018 ABB Impuls (slonová kost) (slonová kost) 5014A B A B1018 ABB profil 45x45 ABB profil 22,5x45 není t eba není t eba (45x45mm) (22,5x45mm) 15

12 Zastupitelství PANDUIT EMEA: Westworld, Westgate W5 1XP, London, United Kingdom Zákaznický servis: Tel: , Fax: Zakoupit komponenty PANDUIT NETKEY lze u autorizovaných distributorů: Kompletní katalog produkce PANDUIT je na Pro další informace: PANDUIT Ltd. 9/2009
