1 Excellence in Connectivity Solutions

2 Metalická kabeláž Datacentrové aplikace Excellence in Connectivity Solutions 12/09/2014 2

3 HUBER + SUHNER metalická strukturovaná kabeláž Category 6 UTP Category 6 komponenty 250MHz frekvence 4 konektory, 100 m kanál kompatibilní 1 Gigabit Ethernet podpora do 100 m Category 6A FTP Category 6A komponenty (ISO) 500MHz frekvence 4 konektory, 100 m kanál kompatibilní 10 Gigabit Ethernet podpora do 100 m Excellence in Connectivity Solutions 12/09/2014 3

4 Stíněný RJ45 konektor Rychlá instalace cca 1 minuta na konektor Snadná instalace, není potřeba speciálních nástrojů Plné stínění stínění poskytuje ochranu před EMI Univerzální systém stínění akceptuje všechny typy stínění u kabelu (F/UTP, S/FTP, U/FTP, F/FTP) Vysoký výkon převyšuje relevantní průmyslové standardy výkonu ISO/IEC Ed.2.2 (2010) (Class EA, Category 6 A ) TIA/EIA-568-C.2 ( ) (Category 6A) IEC Ed.1 (12/2008) (500MHz) Všestranný design Keystone rozměry pro zásuvky třetích stran H+S rozměry ( M1 ) pro patchpanely 180, 270 či 90 kabelový vstup pro různé instalační metody Vhodné pro 10G Ethernet aplikace Excellence in Connectivity Solutions 12/09/2014 4

5 Nestíněný RJ45 konektor Rychlá instalace cca 1 minuta na konektor Snadná instalace, není potřeba speciálních nástrojů, pouze řezačka Vysoký výkon převyšuje relevantní průmyslové standardy výkonu ISO/IEC Ed.2.2 (2010) (Class E, Category 6) TIA/EIA-568-C.2 ( ) (Category 6) IEC (250MHz) Všestranný design Keystone rozměry pro zásuvky třetích stran (bílá nebo černá) H+S rozměry ( M1 ) pro patchpanely (pouze černá) Vhodné pro 1G Ethernet aplikace Excellence in Connectivity Solutions 12/09/2014 5

6 Patchpanel Odolný a stabilní bod pro připojení konektorů Snadná instalace automatické uzemnění konektorů a panelu Kompletní uzemnění Jednoduchá administrace štítky k identifikaci portů Vysoká hustota 48 portů v 1,5U Chráněné konektory 24 portová verze má vestavěné krytky k uchránění konektorů před znečištěním Robustní kabelový horizontální management s možností přichycení kabelu Excellence in Connectivity Solutions 12/09/2014 6

7 Stínění s kroucenými páry (Balanced) - kabel U/FTP Kompaktní design individuální stínění folií 2 párů, průměr 6,9 mm (MAX) Interní ochrana před ruchem balanced páry a stínění folií Externí ochrana před ruchem dosažená stínění 2 párů folií Category 6A výkon (až 500 MHz) Snadná instalace, krátký instalační čas Provedení licna Výkon při požáru - LS0H materiál pláště, minimální poškození zařízení kvůli vzniku halogenových plynů při požáru Vhodný pro 10G Ethernet aplikace Excellence in Connectivity Solutions 12/09/2014 7

stínění) Category 6 výkon (až 250 MHz) Výkon při požáru - LS0H materiál pláště, minimální poškození zařízení

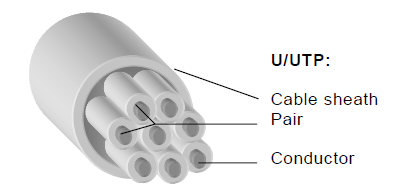

8 Nestíněný kabel s kroucenými páry (Balanced) U/UTP Kompaktní design nestíněné kroucené páry Nejjednoduší a nejlevnější design Vnější a vnitřní ochrana před ruchem dosažená díky balanced párům Snadná instalace (žádné stínění) Category 6 výkon (až 250 MHz) Výkon při požáru - LS0H materiál pláště, minimální poškození zařízení kvůli vzniku halogenových plynů při požáru Vhodný pro 1G Ethernet aplikace Excellence in Connectivity Solutions 12/09/2014 8

9 Patchcordy (patchování, zařízení & cross-connect) Použití pro Work oblast, Cross-connect a připojení zařízení Ochrana západky chrání konektor před poškozením při instalaci Flexibilní krytky chrání konektor v různorodých prostředích Snadná administrace několik barevných provedení pláště Výkon při požáru - LS0H materiál pláště, minimální poškození zařízení kvůli vzniku halogenových plynů při požáru Standardní délky 0.5, 1, 1.5, 2, 3, 5, 7 a 10 m Stíněné a nestíněné provedení Category 6 nebo 6A Excellence in Connectivity Solutions 12/09/2014 9

10 Multimedia Patchpanel Použití pro serverové rozvaděče se zásuvkami k zařízení Poskytuje 6 jednotlivých slotů Optika Metalika 1 slot poskytuje uchycení pro 1 x 12vl. MasterLine s LC konektory Uchycení také pro parking každého LC konektoru 2 sloty poskytují uchycení 8 x Cat 6 UTP Keystone konektorů (Jacků) Příchozí kabelový management s možností uvázat kabel stahovacími pásky Excellence in Connectivity Solutions 12/09/

11 Excellence in Connectivity Solutions
