1 Obsah 1 Příloha - Výpočet energetické náročnosti budovy a průměrného součinitele prostupu tepla podle vyhlášky č. 78/2013 Sb. a ČSN a podle ČSN EN ISO a ČSN EN Příloha - Posouzení dle vyhlášky 78/2013 Sb Příloha - Posouzení dle čsn : Příloha - Tepelně technické posouzení stavebních konstrukcí Příloha - Parametry referenční budovy podle ČSN : Příloha - Oprávnění... 19

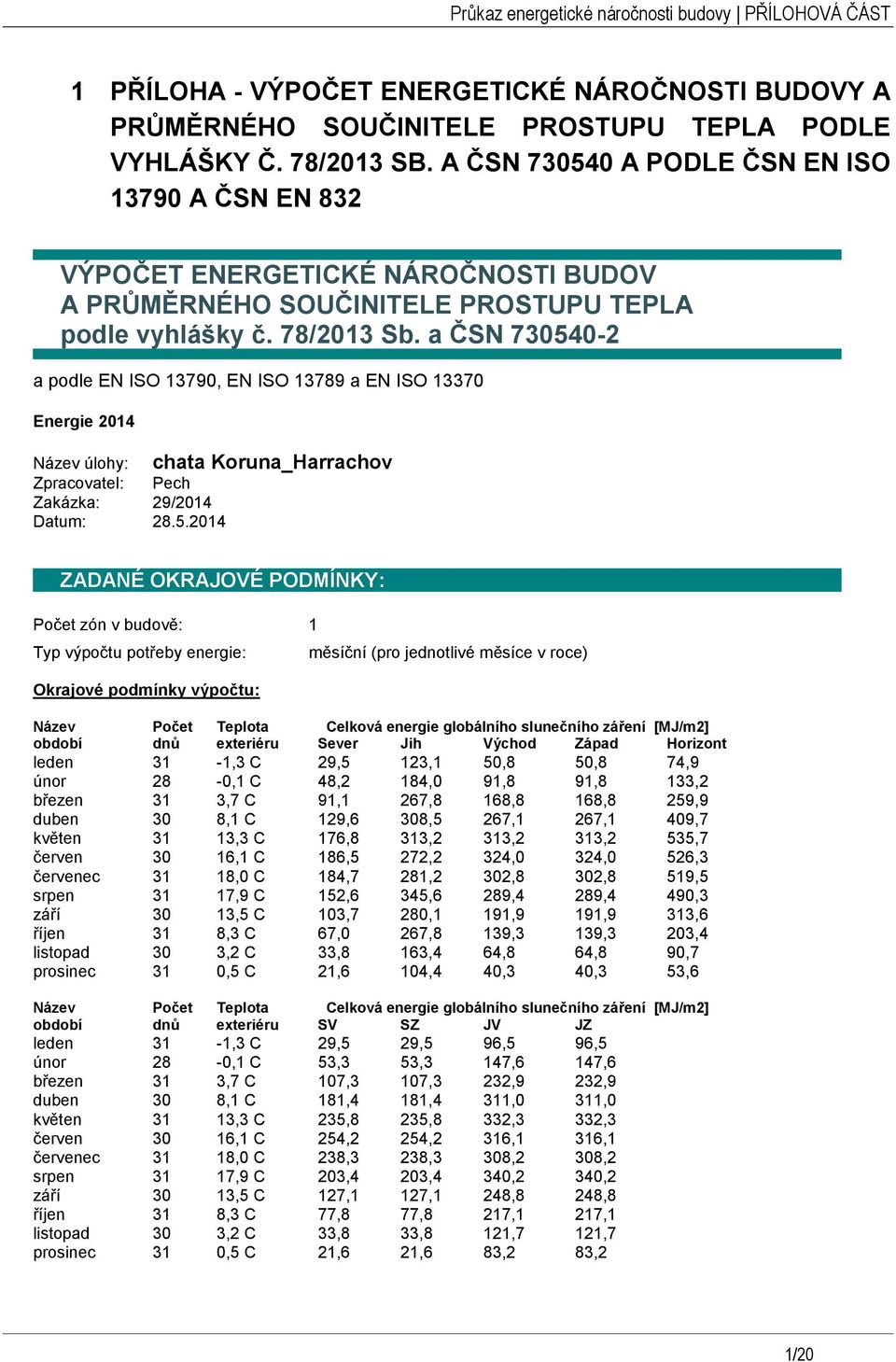

2 1 PŘÍLOHA - VÝPOČET ENERGETICKÉ NÁROČNOSTI BUDOVY A PRŮMĚRNÉHO SOUČINITELE PROSTUPU TEPLA PODLE VYHLÁŠKY Č. 78/2013 SB. A ČSN A PODLE ČSN EN ISO A ČSN EN 832 VÝPOČET ENERGETICKÉ NÁROČNOSTI BUDOV A PRŮMĚRNÉHO SOUČINITELE PROSTUPU TEPLA podle vyhlášky č. 78/2013 Sb. a ČSN a podle EN ISO 13790, EN ISO a EN ISO Energie 2014 Název úlohy: Zpracovatel: Pech Zakázka: 29/2014 Datum: chata Koruna_Harrachov ZADANÉ OKRAJOVÉ PODMÍNKY: Počet zón v budově: 1 Typ výpočtu potřeby energie: Okrajové podmínky výpočtu: měsíční (pro jednotlivé měsíce v roce) Název Počet Teplota Celková energie globálního slunečního záření [MJ/m2] období dnů exteriéru Sever Jih Východ Západ Horizont leden 31-1,3 C 29,5 123,1 50,8 50,8 74,9 únor 28-0,1 C 48,2 184,0 91,8 91,8 133,2 březen 31 3,7 C 91,1 267,8 168,8 168,8 259,9 duben 30 8,1 C 129,6 308,5 267,1 267,1 409,7 květen 31 13,3 C 176,8 313,2 313,2 313,2 535,7 červen 30 16,1 C 186,5 272,2 324,0 324,0 526,3 červenec 31 18,0 C 184,7 281,2 302,8 302,8 519,5 srpen 31 17,9 C 152,6 345,6 289,4 289,4 490,3 září 30 13,5 C 103,7 280,1 191,9 191,9 313,6 říjen 31 8,3 C 67,0 267,8 139,3 139,3 203,4 listopad 30 3,2 C 33,8 163,4 64,8 64,8 90,7 prosinec 31 0,5 C 21,6 104,4 40,3 40,3 53,6 Název Počet Teplota Celková energie globálního slunečního záření [MJ/m2] období dnů exteriéru SV SZ JV JZ leden 31-1,3 C 29,5 29,5 96,5 96,5 únor 28-0,1 C 53,3 53,3 147,6 147,6 březen 31 3,7 C 107,3 107,3 232,9 232,9 duben 30 8,1 C 181,4 181,4 311,0 311,0 květen 31 13,3 C 235,8 235,8 332,3 332,3 červen 30 16,1 C 254,2 254,2 316,1 316,1 červenec 31 18,0 C 238,3 238,3 308,2 308,2 srpen 31 17,9 C 203,4 203,4 340,2 340,2 září 30 13,5 C 127,1 127,1 248,8 248,8 říjen 31 8,3 C 77,8 77,8 217,1 217,1 listopad 30 3,2 C 33,8 33,8 121,7 121,7 prosinec 31 0,5 C 21,6 21,6 83,2 83,2 1/20

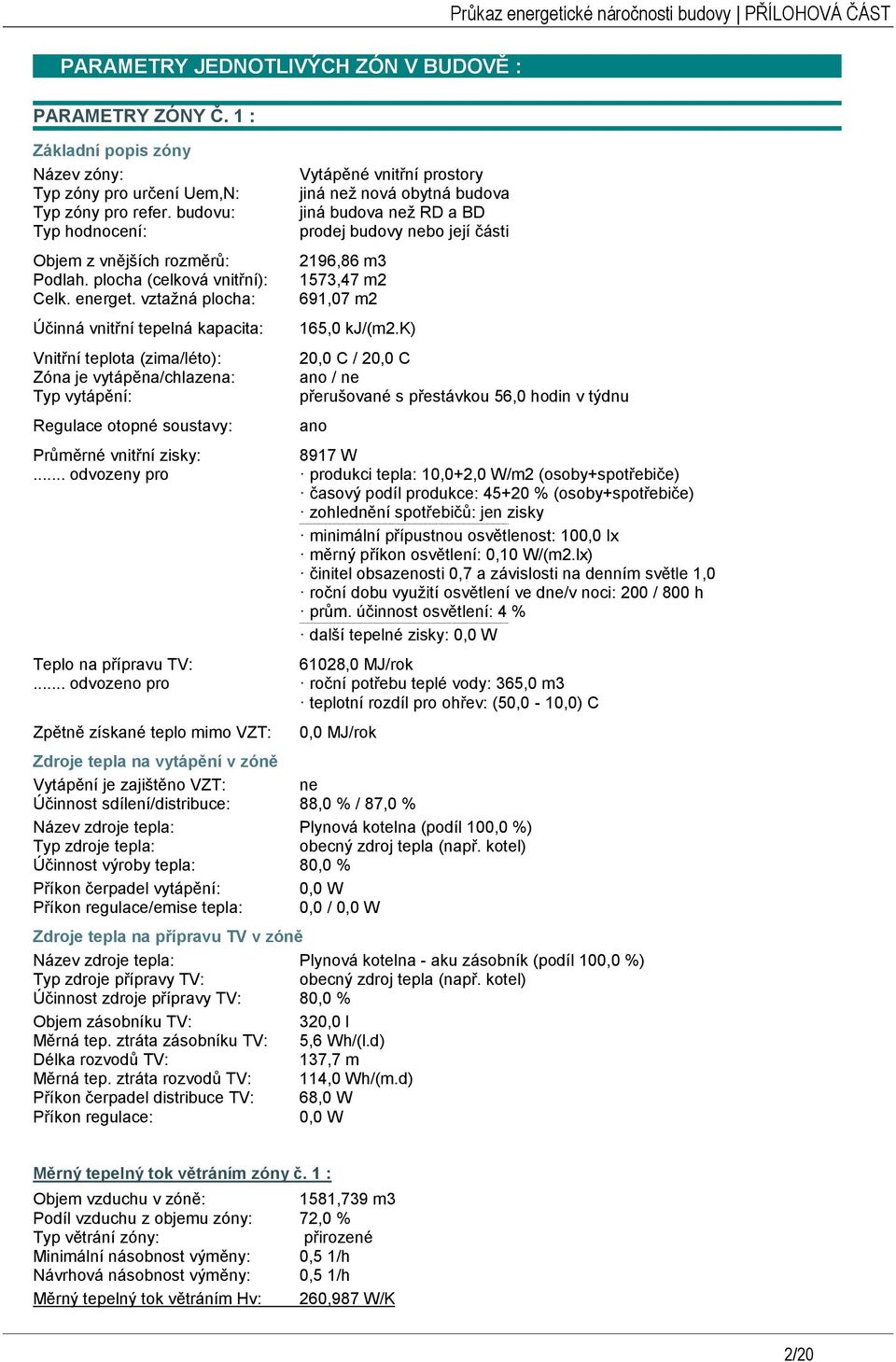

3 PARAMETRY JEDNOTLIVÝCH ZÓN V BUDOVĚ : PARAMETRY ZÓNY Č. 1 : Základní popis zóny Název zóny: Typ zóny pro určení Uem,N: Typ zóny pro refer. budovu: Typ hodnocení: Objem z vnějších rozměrů: Podlah. plocha (celková vnitřní): Celk. energet. vztažná plocha: Účinná vnitřní tepelná kapacita: Vnitřní teplota (zima/léto): Zóna je vytápěna/chlazena: Typ vytápění: Regulace otopné soustavy: Vytápěné vnitřní prostory jiná než nová obytná budova jiná budova než RD a BD prodej budovy nebo její části 2196,86 m3 1573,47 m2 691,07 m2 165,0 kj/(m2.k) Průkaz energetické náročnosti budovy PŘÍLOHOVÁ ČÁST 20,0 C / 20,0 C ano / ne přerušované s přestávkou 56,0 hodin v týdnu ano Průměrné vnitřní zisky: 8917 W... odvozeny pro produkci tepla: 10,0+2,0 W/m2 (osoby+spotřebiče) časový podíl produkce: % (osoby+spotřebiče) zohlednění spotřebičů: jen zisky minimální přípustnou osvětlenost: 100,0 lx měrný příkon osvětlení: 0,10 W/(m2.lx) činitel obsazenosti 0,7 a závislosti na denním světle 1,0 roční dobu využití osvětlení ve dne/v noci: 200 / 800 h prům. účinnost osvětlení: 4 % další tepelné zisky: 0,0 W Teplo na přípravu TV: 61028,0 MJ/rok... odvozeno pro roční potřebu teplé vody: 365,0 m3 teplotní rozdíl pro ohřev: (50,0-10,0) C Zpětně získané teplo mimo VZT: 0,0 MJ/rok Zdroje tepla na vytápění v zóně Vytápění je zajištěno VZT: ne Účinnost sdílení/distribuce: 88,0 % / 87,0 % Název zdroje tepla: Plynová kotelna (podíl 100,0 %) Typ zdroje tepla: obecný zdroj tepla (např. kotel) Účinnost výroby tepla: 80,0 % Příkon čerpadel vytápění: 0,0 W Příkon regulace/emise tepla: 0,0 / 0,0 W Zdroje tepla na přípravu TV v zóně Název zdroje tepla: Plynová kotelna - aku zásobník (podíl 100,0 %) Typ zdroje přípravy TV: obecný zdroj tepla (např. kotel) Účinnost zdroje přípravy TV: 80,0 % Objem zásobníku TV: 320,0 l Měrná tep. ztráta zásobníku TV: 5,6 Wh/(l.d) Délka rozvodů TV: 137,7 m Měrná tep. ztráta rozvodů TV: 114,0 Wh/(m.d) Příkon čerpadel distribuce TV: 68,0 W Příkon regulace: 0,0 W Měrný tepelný tok větráním zóny č. 1 : Objem vzduchu v zóně: 1581,739 m3 Podíl vzduchu z objemu zóny: 72,0 % Typ větrání zóny: přirozené Minimální násobnost výměny: 0,5 1/h Návrhová násobnost výměny: 0,5 1/h Měrný tepelný tok větráním Hv: 260,987 W/K 2/20

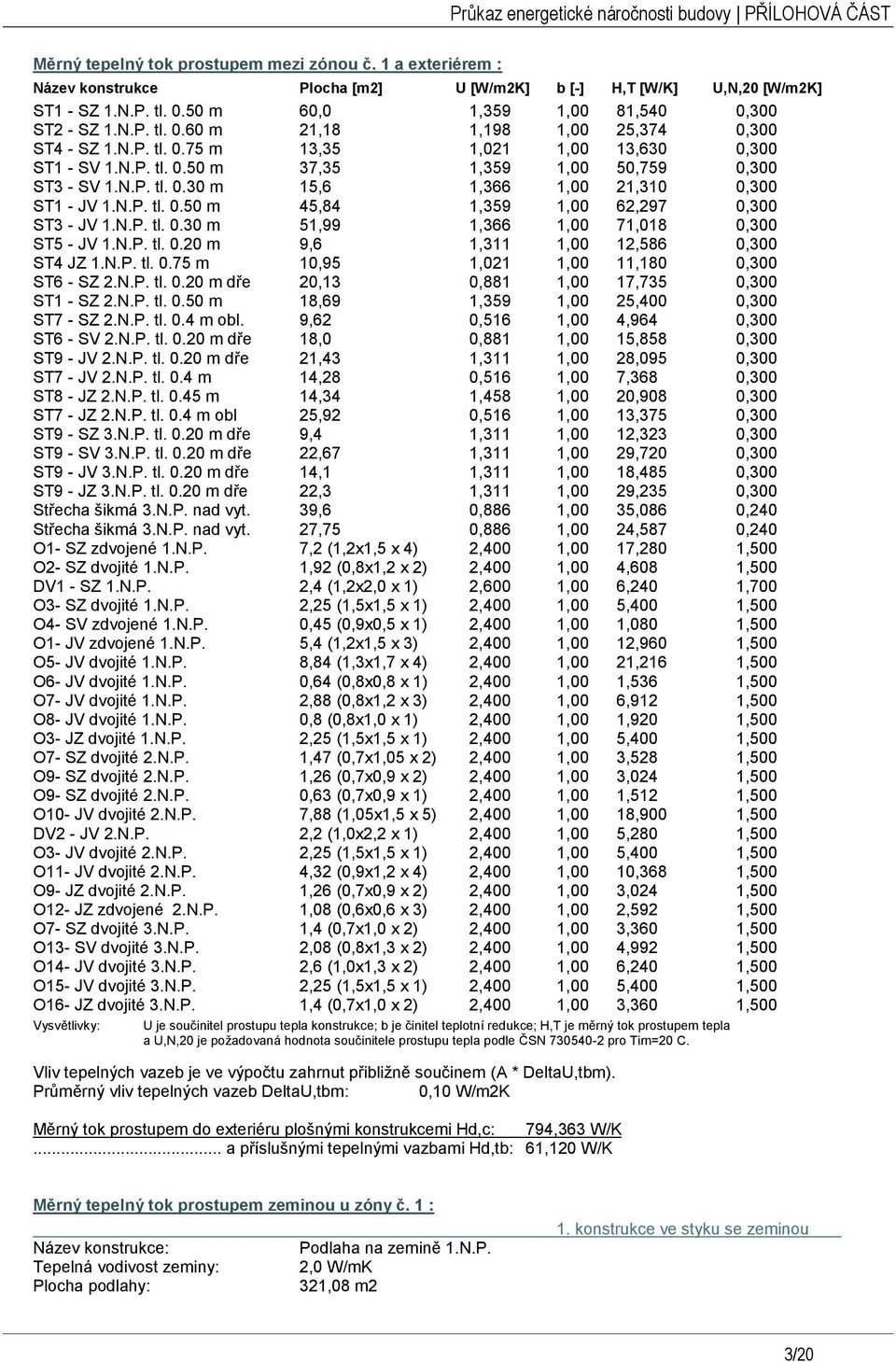

4 Měrný tepelný tok prostupem mezi zónou č. 1 a exteriérem : Název konstrukce Plocha [m2] U [W/m2K] b [-] H,T [W/K] U,N,20 [W/m2K] ST1 - SZ 1.N.P. tl m 60,0 1,359 1,00 81,540 0,300 ST2 - SZ 1.N.P. tl m 21,18 1,198 1,00 25,374 0,300 ST4 - SZ 1.N.P. tl m 13,35 1,021 1,00 13,630 0,300 ST1 - SV 1.N.P. tl m 37,35 1,359 1,00 50,759 0,300 ST3 - SV 1.N.P. tl m 15,6 1,366 1,00 21,310 0,300 ST1 - JV 1.N.P. tl m 45,84 1,359 1,00 62,297 0,300 ST3 - JV 1.N.P. tl m 51,99 1,366 1,00 71,018 0,300 ST5 - JV 1.N.P. tl m 9,6 1,311 1,00 12,586 0,300 ST4 JZ 1.N.P. tl m 10,95 1,021 1,00 11,180 0,300 ST6 - SZ 2.N.P. tl m dře 20,13 0,881 1,00 17,735 0,300 ST1 - SZ 2.N.P. tl m 18,69 1,359 1,00 25,400 0,300 ST7 - SZ 2.N.P. tl. 0.4 m obl. 9,62 0,516 1,00 4,964 0,300 ST6 - SV 2.N.P. tl m dře 18,0 0,881 1,00 15,858 0,300 ST9 - JV 2.N.P. tl m dře 21,43 1,311 1,00 28,095 0,300 ST7 - JV 2.N.P. tl. 0.4 m 14,28 0,516 1,00 7,368 0,300 ST8 - JZ 2.N.P. tl m 14,34 1,458 1,00 20,908 0,300 ST7 - JZ 2.N.P. tl. 0.4 m obl 25,92 0,516 1,00 13,375 0,300 ST9 - SZ 3.N.P. tl m dře 9,4 1,311 1,00 12,323 0,300 ST9 - SV 3.N.P. tl m dře 22,67 1,311 1,00 29,720 0,300 ST9 - JV 3.N.P. tl m dře 14,1 1,311 1,00 18,485 0,300 ST9 - JZ 3.N.P. tl m dře 22,3 1,311 1,00 29,235 0,300 Střecha šikmá 3.N.P. nad vyt. 39,6 0,886 1,00 35,086 0,240 Střecha šikmá 3.N.P. nad vyt. 27,75 0,886 1,00 24,587 0,240 O1- SZ zdvojené 1.N.P. 7,2 (1,2x1,5 x 4) 2,400 1,00 17,280 1,500 O2- SZ dvojité 1.N.P. 1,92 (0,8x1,2 x 2) 2,400 1,00 4,608 1,500 DV1 - SZ 1.N.P. 2,4 (1,2x2,0 x 1) 2,600 1,00 6,240 1,700 O3- SZ dvojité 1.N.P. 2,25 (1,5x1,5 x 1) 2,400 1,00 5,400 1,500 O4- SV zdvojené 1.N.P. 0,45 (0,9x0,5 x 1) 2,400 1,00 1,080 1,500 O1- JV zdvojené 1.N.P. 5,4 (1,2x1,5 x 3) 2,400 1,00 12,960 1,500 O5- JV dvojité 1.N.P. 8,84 (1,3x1,7 x 4) 2,400 1,00 21,216 1,500 O6- JV dvojité 1.N.P. 0,64 (0,8x0,8 x 1) 2,400 1,00 1,536 1,500 O7- JV dvojité 1.N.P. 2,88 (0,8x1,2 x 3) 2,400 1,00 6,912 1,500 O8- JV dvojité 1.N.P. 0,8 (0,8x1,0 x 1) 2,400 1,00 1,920 1,500 O3- JZ dvojité 1.N.P. 2,25 (1,5x1,5 x 1) 2,400 1,00 5,400 1,500 O7- SZ dvojité 2.N.P. 1,47 (0,7x1,05 x 2) 2,400 1,00 3,528 1,500 O9- SZ dvojité 2.N.P. 1,26 (0,7x0,9 x 2) 2,400 1,00 3,024 1,500 O9- SZ dvojité 2.N.P. 0,63 (0,7x0,9 x 1) 2,400 1,00 1,512 1,500 O10- JV dvojité 2.N.P. 7,88 (1,05x1,5 x 5) 2,400 1,00 18,900 1,500 DV2 - JV 2.N.P. 2,2 (1,0x2,2 x 1) 2,400 1,00 5,280 1,500 O3- JV dvojité 2.N.P. 2,25 (1,5x1,5 x 1) 2,400 1,00 5,400 1,500 O11- JV dvojité 2.N.P. 4,32 (0,9x1,2 x 4) 2,400 1,00 10,368 1,500 O9- JZ dvojité 2.N.P. 1,26 (0,7x0,9 x 2) 2,400 1,00 3,024 1,500 O12- JZ zdvojené 2.N.P. 1,08 (0,6x0,6 x 3) 2,400 1,00 2,592 1,500 O7- SZ dvojité 3.N.P. 1,4 (0,7x1,0 x 2) 2,400 1,00 3,360 1,500 O13- SV dvojité 3.N.P. 2,08 (0,8x1,3 x 2) 2,400 1,00 4,992 1,500 O14- JV dvojité 3.N.P. 2,6 (1,0x1,3 x 2) 2,400 1,00 6,240 1,500 O15- JV dvojité 3.N.P. 2,25 (1,5x1,5 x 1) 2,400 1,00 5,400 1,500 O16- JZ dvojité 3.N.P. 1,4 (0,7x1,0 x 2) 2,400 1,00 3,360 1,500 U je součinitel prostupu tepla konstrukce; b je činitel teplotní redukce; H,T je měrný tok prostupem tepla a U,N,20 je požadovaná hodnota součinitele prostupu tepla podle ČSN pro Tim=20 C. Vliv tepelných vazeb je ve výpočtu zahrnut přibližně součinem (A * DeltaU,tbm). Průměrný vliv tepelných vazeb DeltaU,tbm: 0,10 W/m2K Měrný tok prostupem do exteriéru plošnými konstrukcemi Hd,c: 794,363 W/K... a příslušnými tepelnými vazbami Hd,tb: 61,120 W/K Měrný tepelný tok prostupem zeminou u zóny č. 1 : Podlaha na zemině 1.N.P. Tepelná vodivost zeminy: 2,0 W/mK Plocha podlahy: 321,08 m2 1. konstrukce ve styku se zeminou 3/20

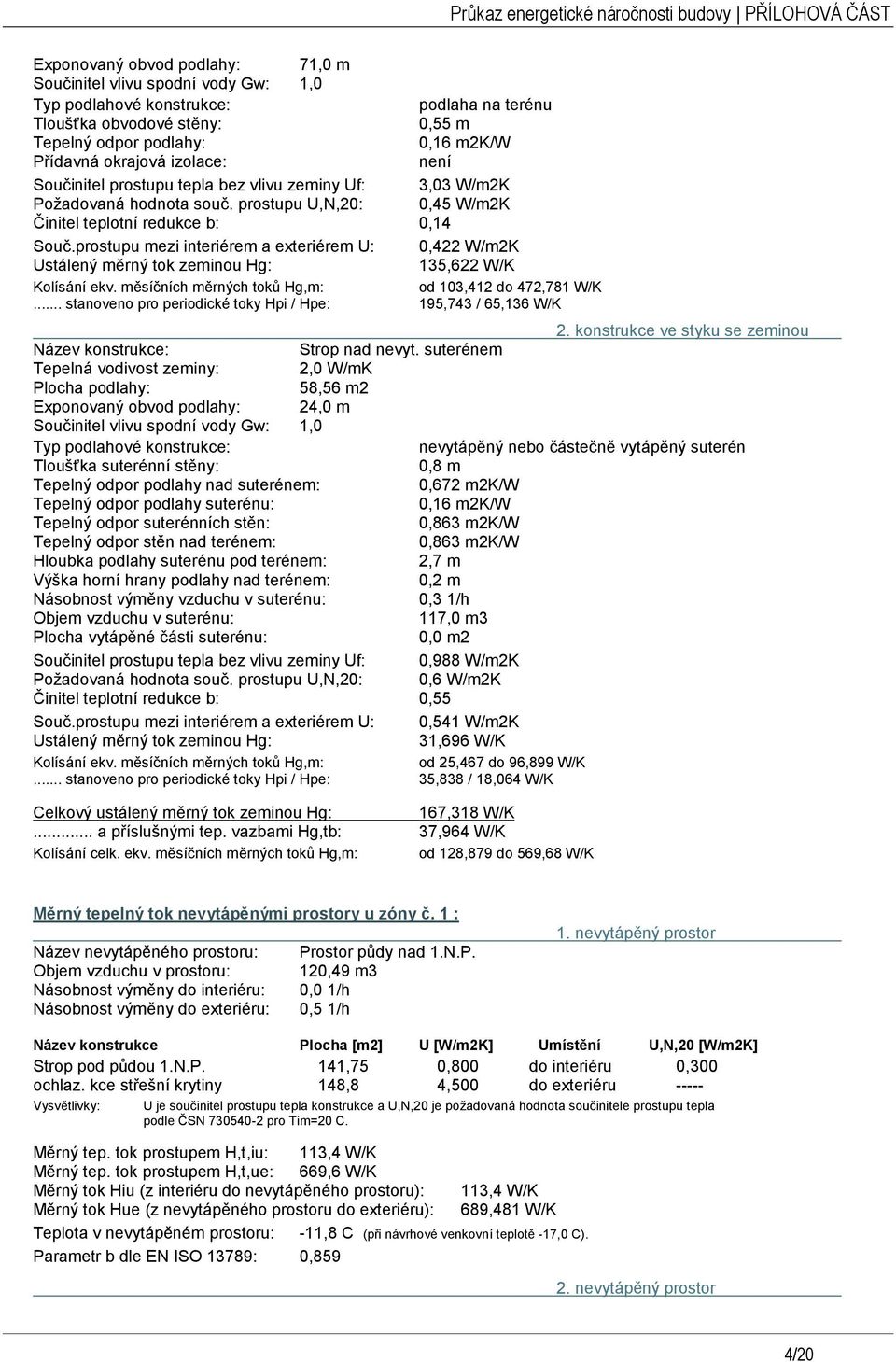

5 Exponovaný obvod podlahy: 71,0 m Součinitel vlivu spodní vody Gw: 1,0 Typ podlahové konstrukce: podlaha na terénu Tloušťka obvodové stěny: 0,55 m Tepelný odpor podlahy: 0,16 m2k/w Přídavná okrajová izolace: není Součinitel prostupu tepla bez vlivu zeminy Uf: 3,03 W/m2K Požadovaná hodnota souč. prostupu U,N,20: 0,45 W/m2K Činitel teplotní redukce b: 0,14 Souč.prostupu mezi interiérem a exteriérem U: 0,422 W/m2K Ustálený měrný tok zeminou Hg: 135,622 W/K Kolísání ekv. měsíčních měrných toků Hg,m: od 103,412 do 472,781 W/K... stanoveno pro periodické toky Hpi / Hpe: 195,743 / 65,136 W/K 2. konstrukce ve styku se zeminou Strop nad nevyt. suterénem Tepelná vodivost zeminy: 2,0 W/mK Plocha podlahy: 58,56 m2 Exponovaný obvod podlahy: 24,0 m Součinitel vlivu spodní vody Gw: 1,0 Typ podlahové konstrukce: nevytápěný nebo částečně vytápěný suterén Tloušťka suterénní stěny: 0,8 m Tepelný odpor podlahy nad suterénem: 0,672 m2k/w Tepelný odpor podlahy suterénu: 0,16 m2k/w Tepelný odpor suterénních stěn: 0,863 m2k/w Tepelný odpor stěn nad terénem: 0,863 m2k/w Hloubka podlahy suterénu pod terénem: 2,7 m Výška horní hrany podlahy nad terénem: 0,2 m Násobnost výměny vzduchu v suterénu: 0,3 1/h Objem vzduchu v suterénu: 117,0 m3 Plocha vytápěné části suterénu: 0,0 m2 Součinitel prostupu tepla bez vlivu zeminy Uf: 0,988 W/m2K Požadovaná hodnota souč. prostupu U,N,20: 0,6 W/m2K Činitel teplotní redukce b: 0,55 Souč.prostupu mezi interiérem a exteriérem U: 0,541 W/m2K Ustálený měrný tok zeminou Hg: 31,696 W/K Kolísání ekv. měsíčních měrných toků Hg,m: od 25,467 do 96,899 W/K... stanoveno pro periodické toky Hpi / Hpe: 35,838 / 18,064 W/K Celkový ustálený měrný tok zeminou Hg: 167,318 W/K... a příslušnými tep. vazbami Hg,tb: 37,964 W/K Kolísání celk. ekv. měsíčních měrných toků Hg,m: od 128,879 do 569,68 W/K Měrný tepelný tok nevytápěnými prostory u zóny č. 1 : Název nevytápěného prostoru: Prostor půdy nad 1.N.P. Objem vzduchu v prostoru: 120,49 m3 Násobnost výměny do interiéru: 0,0 1/h Násobnost výměny do exteriéru: 0,5 1/h 1. nevytápěný prostor Název konstrukce Plocha [m2] U [W/m2K] Umístění U,N,20 [W/m2K] Strop pod půdou 1.N.P. 141,75 0,800 do interiéru 0,300 ochlaz. kce střešní krytiny 148,8 4,500 do exteriéru U je součinitel prostupu tepla konstrukce a U,N,20 je požadovaná hodnota součinitele prostupu tepla podle ČSN pro Tim=20 C. Měrný tep. tok prostupem H,t,iu: 113,4 W/K Měrný tep. tok prostupem H,t,ue: 669,6 W/K Měrný tok Hiu (z interiéru do nevytápěného prostoru): 113,4 W/K Měrný tok Hue (z nevytápěného prostoru do exteriéru): 689,481 W/K Teplota v nevytápěném prostoru: -11,8 C (při návrhové venkovní teplotě -17,0 C). Parametr b dle EN ISO 13789: 0, nevytápěný prostor 4/20

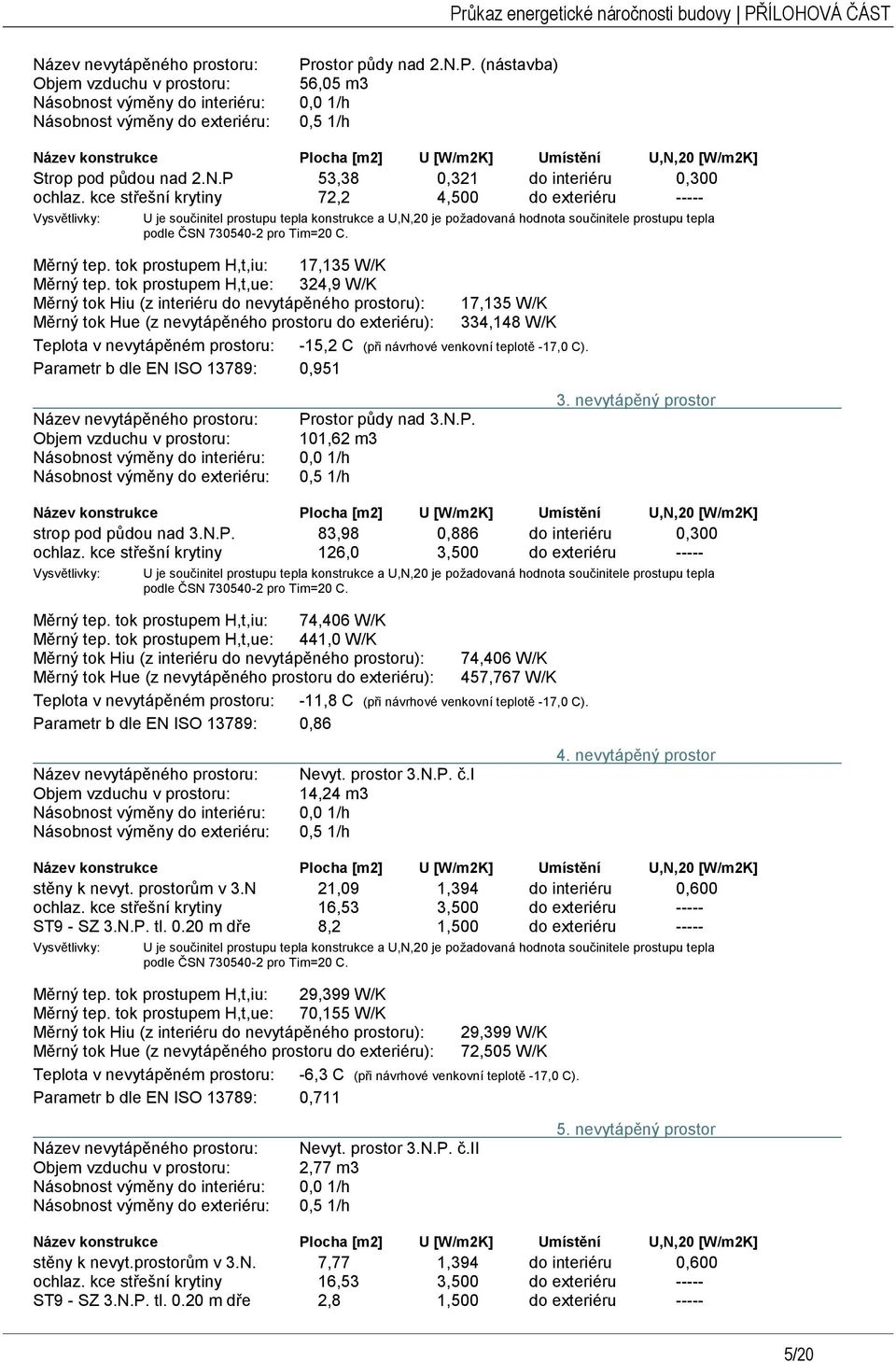

6 Název nevytápěného prostoru: Prostor půdy nad 2.N.P. (nástavba) Objem vzduchu v prostoru: 56,05 m3 Násobnost výměny do interiéru: 0,0 1/h Násobnost výměny do exteriéru: 0,5 1/h Název konstrukce Plocha [m2] U [W/m2K] Umístění U,N,20 [W/m2K] Strop pod půdou nad 2.N.P 53,38 0,321 do interiéru 0,300 ochlaz. kce střešní krytiny 72,2 4,500 do exteriéru U je součinitel prostupu tepla konstrukce a U,N,20 je požadovaná hodnota součinitele prostupu tepla podle ČSN pro Tim=20 C. Měrný tep. tok prostupem H,t,iu: 17,135 W/K Měrný tep. tok prostupem H,t,ue: 324,9 W/K Měrný tok Hiu (z interiéru do nevytápěného prostoru): 17,135 W/K Měrný tok Hue (z nevytápěného prostoru do exteriéru): 334,148 W/K Teplota v nevytápěném prostoru: -15,2 C (při návrhové venkovní teplotě -17,0 C). Parametr b dle EN ISO 13789: 0,951 Název nevytápěného prostoru: Prostor půdy nad 3.N.P. Objem vzduchu v prostoru: 101,62 m3 Násobnost výměny do interiéru: 0,0 1/h Násobnost výměny do exteriéru: 0,5 1/h 3. nevytápěný prostor Název konstrukce Plocha [m2] U [W/m2K] Umístění U,N,20 [W/m2K] strop pod půdou nad 3.N.P. 83,98 0,886 do interiéru 0,300 ochlaz. kce střešní krytiny 126,0 3,500 do exteriéru U je součinitel prostupu tepla konstrukce a U,N,20 je požadovaná hodnota součinitele prostupu tepla podle ČSN pro Tim=20 C. Měrný tep. tok prostupem H,t,iu: 74,406 W/K Měrný tep. tok prostupem H,t,ue: 441,0 W/K Měrný tok Hiu (z interiéru do nevytápěného prostoru): 74,406 W/K Měrný tok Hue (z nevytápěného prostoru do exteriéru): 457,767 W/K Teplota v nevytápěném prostoru: -11,8 C (při návrhové venkovní teplotě -17,0 C). Parametr b dle EN ISO 13789: 0,86 Název nevytápěného prostoru: Nevyt. prostor 3.N.P. č.i Objem vzduchu v prostoru: 14,24 m3 Násobnost výměny do interiéru: 0,0 1/h Násobnost výměny do exteriéru: 0,5 1/h 4. nevytápěný prostor Název konstrukce Plocha [m2] U [W/m2K] Umístění U,N,20 [W/m2K] stěny k nevyt. prostorům v 3.N 21,09 1,394 do interiéru 0,600 ochlaz. kce střešní krytiny 16,53 3,500 do exteriéru ST9 - SZ 3.N.P. tl m dře 8,2 1,500 do exteriéru U je součinitel prostupu tepla konstrukce a U,N,20 je požadovaná hodnota součinitele prostupu tepla podle ČSN pro Tim=20 C. Měrný tep. tok prostupem H,t,iu: 29,399 W/K Měrný tep. tok prostupem H,t,ue: 70,155 W/K Měrný tok Hiu (z interiéru do nevytápěného prostoru): 29,399 W/K Měrný tok Hue (z nevytápěného prostoru do exteriéru): 72,505 W/K Teplota v nevytápěném prostoru: -6,3 C (při návrhové venkovní teplotě -17,0 C). Parametr b dle EN ISO 13789: 0,711 Název nevytápěného prostoru: Nevyt. prostor 3.N.P. č.ii Objem vzduchu v prostoru: 2,77 m3 Násobnost výměny do interiéru: 0,0 1/h Násobnost výměny do exteriéru: 0,5 1/h 5. nevytápěný prostor Název konstrukce Plocha [m2] U [W/m2K] Umístění U,N,20 [W/m2K] stěny k nevyt.prostorům v 3.N. 7,77 1,394 do interiéru 0,600 ochlaz. kce střešní krytiny 16,53 3,500 do exteriéru ST9 - SZ 3.N.P. tl m dře 2,8 1,500 do exteriéru /20

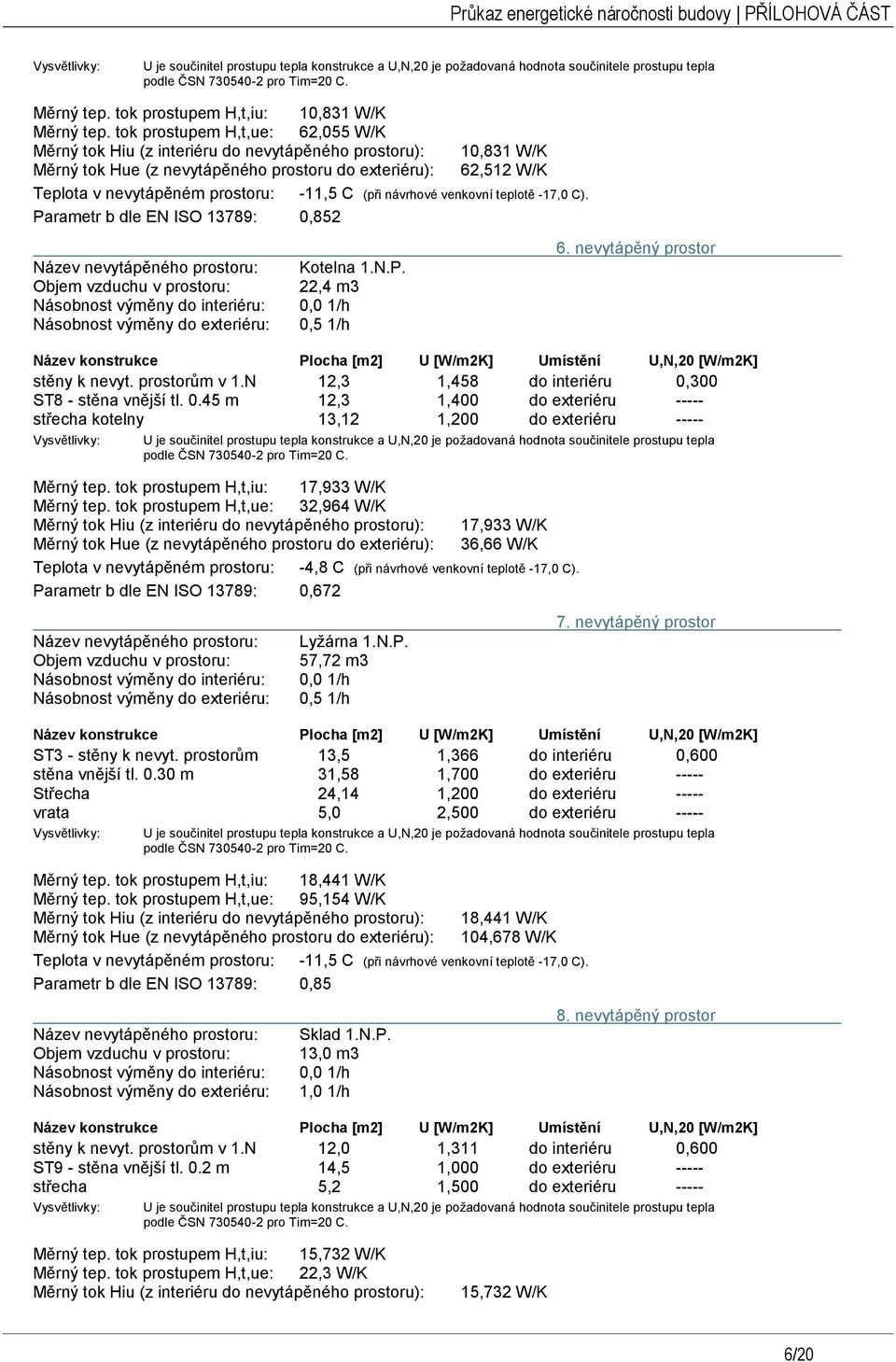

7 U je součinitel prostupu tepla konstrukce a U,N,20 je požadovaná hodnota součinitele prostupu tepla podle ČSN pro Tim=20 C. Měrný tep. tok prostupem H,t,iu: 10,831 W/K Měrný tep. tok prostupem H,t,ue: 62,055 W/K Měrný tok Hiu (z interiéru do nevytápěného prostoru): 10,831 W/K Měrný tok Hue (z nevytápěného prostoru do exteriéru): 62,512 W/K Teplota v nevytápěném prostoru: -11,5 C (při návrhové venkovní teplotě -17,0 C). Parametr b dle EN ISO 13789: 0,852 Název nevytápěného prostoru: Kotelna 1.N.P. Objem vzduchu v prostoru: 22,4 m3 Násobnost výměny do interiéru: 0,0 1/h Násobnost výměny do exteriéru: 0,5 1/h 6. nevytápěný prostor Název konstrukce Plocha [m2] U [W/m2K] Umístění U,N,20 [W/m2K] stěny k nevyt. prostorům v 1.N 12,3 1,458 do interiéru 0,300 ST8 - stěna vnější tl m 12,3 1,400 do exteriéru střecha kotelny 13,12 1,200 do exteriéru U je součinitel prostupu tepla konstrukce a U,N,20 je požadovaná hodnota součinitele prostupu tepla podle ČSN pro Tim=20 C. Měrný tep. tok prostupem H,t,iu: 17,933 W/K Měrný tep. tok prostupem H,t,ue: 32,964 W/K Měrný tok Hiu (z interiéru do nevytápěného prostoru): 17,933 W/K Měrný tok Hue (z nevytápěného prostoru do exteriéru): 36,66 W/K Teplota v nevytápěném prostoru: -4,8 C (při návrhové venkovní teplotě -17,0 C). Parametr b dle EN ISO 13789: 0,672 Název nevytápěného prostoru: Lyžárna 1.N.P. Objem vzduchu v prostoru: 57,72 m3 Násobnost výměny do interiéru: 0,0 1/h Násobnost výměny do exteriéru: 0,5 1/h 7. nevytápěný prostor Název konstrukce Plocha [m2] U [W/m2K] Umístění U,N,20 [W/m2K] ST3 - stěny k nevyt. prostorům 13,5 1,366 do interiéru 0,600 stěna vnější tl m 31,58 1,700 do exteriéru Střecha 24,14 1,200 do exteriéru vrata 5,0 2,500 do exteriéru U je součinitel prostupu tepla konstrukce a U,N,20 je požadovaná hodnota součinitele prostupu tepla podle ČSN pro Tim=20 C. Měrný tep. tok prostupem H,t,iu: 18,441 W/K Měrný tep. tok prostupem H,t,ue: 95,154 W/K Měrný tok Hiu (z interiéru do nevytápěného prostoru): 18,441 W/K Měrný tok Hue (z nevytápěného prostoru do exteriéru): 104,678 W/K Teplota v nevytápěném prostoru: -11,5 C (při návrhové venkovní teplotě -17,0 C). Parametr b dle EN ISO 13789: 0,85 Název nevytápěného prostoru: Sklad 1.N.P. Objem vzduchu v prostoru: 13,0 m3 Násobnost výměny do interiéru: 0,0 1/h Násobnost výměny do exteriéru: 1,0 1/h 8. nevytápěný prostor Název konstrukce Plocha [m2] U [W/m2K] Umístění U,N,20 [W/m2K] stěny k nevyt. prostorům v 1.N 12,0 1,311 do interiéru 0,600 ST9 - stěna vnější tl. 0.2 m 14,5 1,000 do exteriéru střecha 5,2 1,500 do exteriéru U je součinitel prostupu tepla konstrukce a U,N,20 je požadovaná hodnota součinitele prostupu tepla podle ČSN pro Tim=20 C. Měrný tep. tok prostupem H,t,iu: 15,732 W/K Měrný tep. tok prostupem H,t,ue: 22,3 W/K Měrný tok Hiu (z interiéru do nevytápěného prostoru): 15,732 W/K 6/20

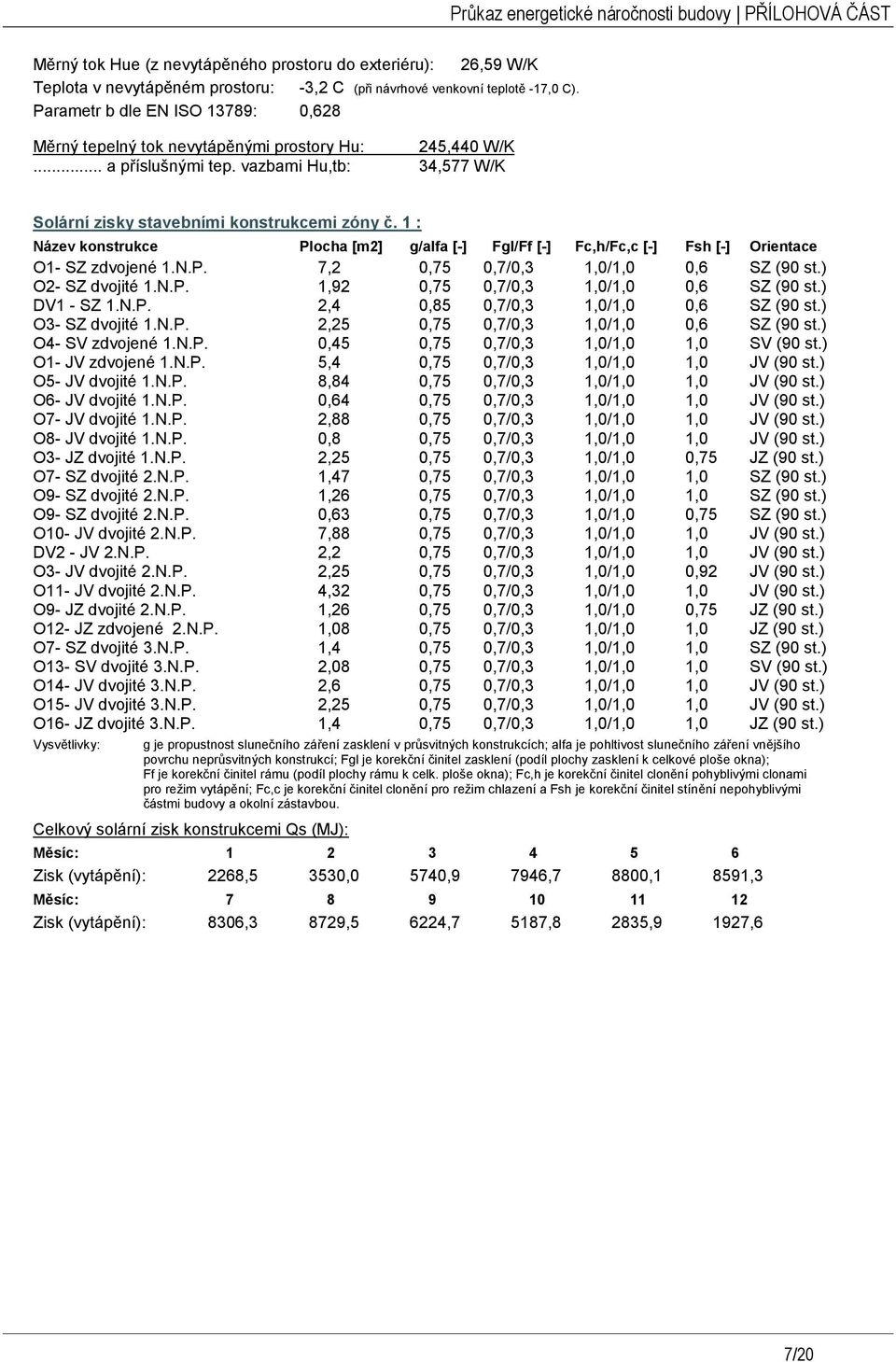

8 Měrný tok Hue (z nevytápěného prostoru do exteriéru): 26,59 W/K Teplota v nevytápěném prostoru: -3,2 C (při návrhové venkovní teplotě -17,0 C). Parametr b dle EN ISO 13789: 0,628 Měrný tepelný tok nevytápěnými prostory Hu: 245,440 W/K... a příslušnými tep. vazbami Hu,tb: 34,577 W/K Solární zisky stavebními konstrukcemi zóny č. 1 : Název konstrukce Plocha [m2] g/alfa [-] Fgl/Ff [-] Fc,h/Fc,c [-] Fsh [-] Orientace O1- SZ zdvojené 1.N.P. 7,2 0,75 0,7/0,3 1,0/1,0 0,6 SZ (90 st.) O2- SZ dvojité 1.N.P. 1,92 0,75 0,7/0,3 1,0/1,0 0,6 SZ (90 st.) DV1 - SZ 1.N.P. 2,4 0,85 0,7/0,3 1,0/1,0 0,6 SZ (90 st.) O3- SZ dvojité 1.N.P. 2,25 0,75 0,7/0,3 1,0/1,0 0,6 SZ (90 st.) O4- SV zdvojené 1.N.P. 0,45 0,75 0,7/0,3 1,0/1,0 1,0 SV (90 st.) O1- JV zdvojené 1.N.P. 5,4 0,75 0,7/0,3 1,0/1,0 1,0 JV (90 st.) O5- JV dvojité 1.N.P. 8,84 0,75 0,7/0,3 1,0/1,0 1,0 JV (90 st.) O6- JV dvojité 1.N.P. 0,64 0,75 0,7/0,3 1,0/1,0 1,0 JV (90 st.) O7- JV dvojité 1.N.P. 2,88 0,75 0,7/0,3 1,0/1,0 1,0 JV (90 st.) O8- JV dvojité 1.N.P. 0,8 0,75 0,7/0,3 1,0/1,0 1,0 JV (90 st.) O3- JZ dvojité 1.N.P. 2,25 0,75 0,7/0,3 1,0/1,0 0,75 JZ (90 st.) O7- SZ dvojité 2.N.P. 1,47 0,75 0,7/0,3 1,0/1,0 1,0 SZ (90 st.) O9- SZ dvojité 2.N.P. 1,26 0,75 0,7/0,3 1,0/1,0 1,0 SZ (90 st.) O9- SZ dvojité 2.N.P. 0,63 0,75 0,7/0,3 1,0/1,0 0,75 SZ (90 st.) O10- JV dvojité 2.N.P. 7,88 0,75 0,7/0,3 1,0/1,0 1,0 JV (90 st.) DV2 - JV 2.N.P. 2,2 0,75 0,7/0,3 1,0/1,0 1,0 JV (90 st.) O3- JV dvojité 2.N.P. 2,25 0,75 0,7/0,3 1,0/1,0 0,92 JV (90 st.) O11- JV dvojité 2.N.P. 4,32 0,75 0,7/0,3 1,0/1,0 1,0 JV (90 st.) O9- JZ dvojité 2.N.P. 1,26 0,75 0,7/0,3 1,0/1,0 0,75 JZ (90 st.) O12- JZ zdvojené 2.N.P. 1,08 0,75 0,7/0,3 1,0/1,0 1,0 JZ (90 st.) O7- SZ dvojité 3.N.P. 1,4 0,75 0,7/0,3 1,0/1,0 1,0 SZ (90 st.) O13- SV dvojité 3.N.P. 2,08 0,75 0,7/0,3 1,0/1,0 1,0 SV (90 st.) O14- JV dvojité 3.N.P. 2,6 0,75 0,7/0,3 1,0/1,0 1,0 JV (90 st.) O15- JV dvojité 3.N.P. 2,25 0,75 0,7/0,3 1,0/1,0 1,0 JV (90 st.) O16- JZ dvojité 3.N.P. 1,4 0,75 0,7/0,3 1,0/1,0 1,0 JZ (90 st.) g je propustnost slunečního záření zasklení v průsvitných konstrukcích; alfa je pohltivost slunečního záření vnějšího povrchu neprůsvitných konstrukcí; Fgl je korekční činitel zasklení (podíl plochy zasklení k celkové ploše okna); Ff je korekční činitel rámu (podíl plochy rámu k celk. ploše okna); Fc,h je korekční činitel clonění pohyblivými clonami pro režim vytápění; Fc,c je korekční činitel clonění pro režim chlazení a Fsh je korekční činitel stínění nepohyblivými částmi budovy a okolní zástavbou. Celkový solární zisk konstrukcemi Qs (MJ): Měsíc: Zisk (vytápění): 2268,5 3530,0 5740,9 7946,7 8800,1 8591,3 Měsíc: Zisk (vytápění): 8306,3 8729,5 6224,7 5187,8 2835,9 1927,6 7/20

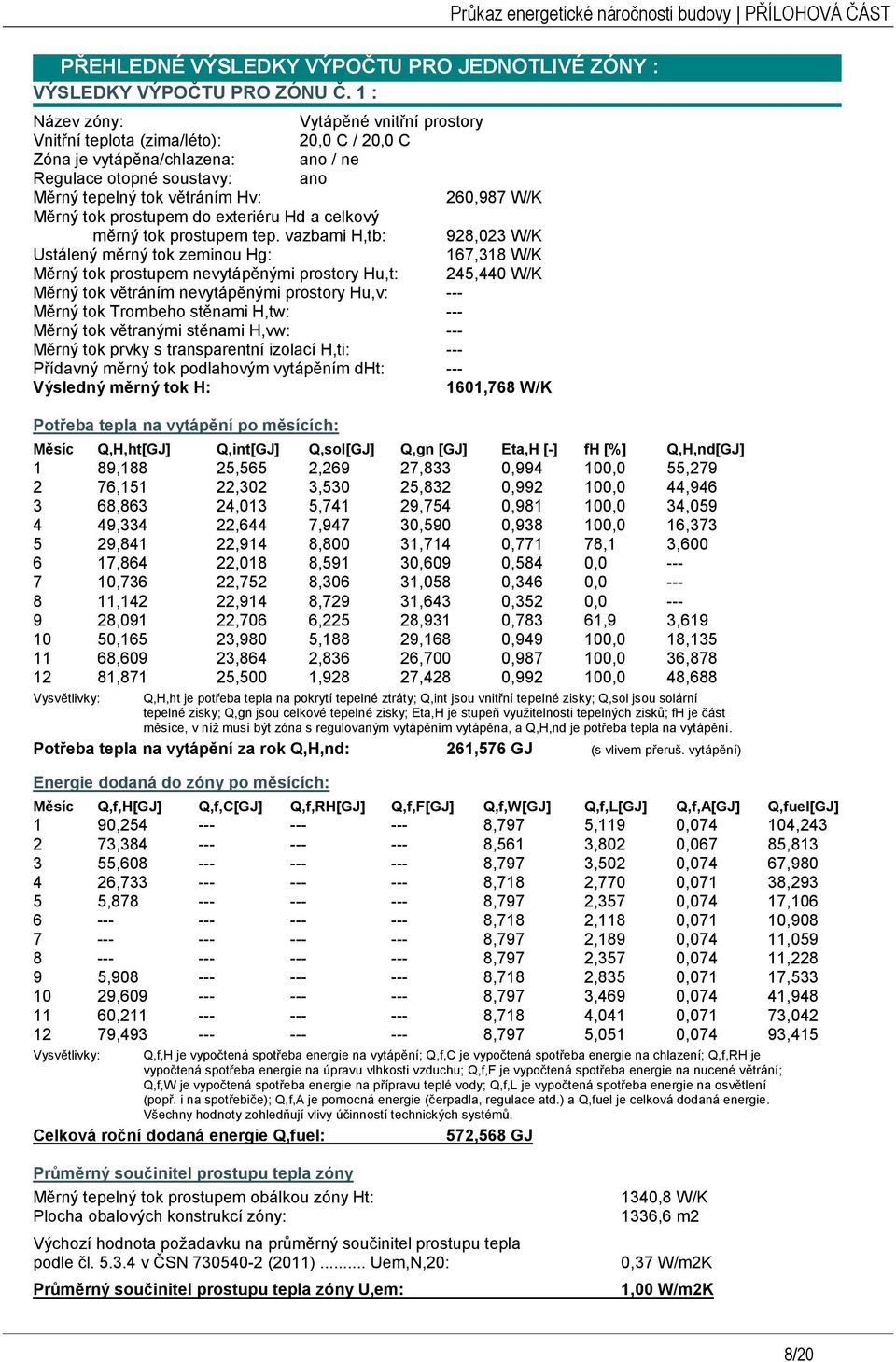

9 PŘEHLEDNÉ VÝSLEDKY VÝPOČTU PRO JEDNOTLIVÉ ZÓNY : VÝSLEDKY VÝPOČTU PRO ZÓNU Č. 1 : Název zóny: Vytápěné vnitřní prostory Vnitřní teplota (zima/léto): 20,0 C / 20,0 C Zóna je vytápěna/chlazena: ano / ne Regulace otopné soustavy: ano Měrný tepelný tok větráním Hv: 260,987 W/K Měrný tok prostupem do exteriéru Hd a celkový měrný tok prostupem tep. vazbami H,tb: 928,023 W/K Ustálený měrný tok zeminou Hg: 167,318 W/K Měrný tok prostupem nevytápěnými prostory Hu,t: 245,440 W/K Měrný tok větráním nevytápěnými prostory Hu,v: --- Měrný tok Trombeho stěnami H,tw: --- Měrný tok větranými stěnami H,vw: --- Měrný tok prvky s transparentní izolací H,ti: --- Přídavný měrný tok podlahovým vytápěním dht: --- Výsledný měrný tok H: 1601,768 W/K Potřeba tepla na vytápění po měsících: Průkaz energetické náročnosti budovy PŘÍLOHOVÁ ČÁST Měsíc Q,H,ht[GJ] Q,int[GJ] Q,sol[GJ] Q,gn [GJ] Eta,H [-] fh [%] Q,H,nd[GJ] 1 89,188 25,565 2,269 27,833 0, ,0 55, ,151 22,302 3,530 25,832 0, ,0 44, ,863 24,013 5,741 29,754 0, ,0 34, ,334 22,644 7,947 30,590 0, ,0 16, ,841 22,914 8,800 31,714 0,771 78,1 3, ,864 22,018 8,591 30,609 0,584 0, ,736 22,752 8,306 31,058 0,346 0, ,142 22,914 8,729 31,643 0,352 0, ,091 22,706 6,225 28,931 0,783 61,9 3, ,165 23,980 5,188 29,168 0, ,0 18, ,609 23,864 2,836 26,700 0, ,0 36, ,871 25,500 1,928 27,428 0, ,0 48,688 Q,H,ht je potřeba tepla na pokrytí tepelné ztráty; Q,int jsou vnitřní tepelné zisky; Q,sol jsou solární tepelné zisky; Q,gn jsou celkové tepelné zisky; Eta,H je stupeň využitelnosti tepelných zisků; fh je část měsíce, v níž musí být zóna s regulovaným vytápěním vytápěna, a Q,H,nd je potřeba tepla na vytápění. Potřeba tepla na vytápění za rok Q,H,nd: 261,576 GJ (s vlivem přeruš. vytápění) Energie dodaná do zóny po měsících: Měsíc Q,f,H[GJ] Q,f,C[GJ] Q,f,RH[GJ] Q,f,F[GJ] Q,f,W[GJ] Q,f,L[GJ] Q,f,A[GJ] Q,fuel[GJ] 1 90, ,797 5,119 0, , , ,561 3,802 0,067 85, , ,797 3,502 0,074 67, , ,718 2,770 0,071 38, , ,797 2,357 0,074 17, ,718 2,118 0,071 10, ,797 2,189 0,074 11, ,797 2,357 0,074 11, , ,718 2,835 0,071 17, , ,797 3,469 0,074 41, , ,718 4,041 0,071 73, , ,797 5,051 0,074 93,415 Q,f,H je vypočtená spotřeba energie na vytápění; Q,f,C je vypočtená spotřeba energie na chlazení; Q,f,RH je vypočtená spotřeba energie na úpravu vlhkosti vzduchu; Q,f,F je vypočtená spotřeba energie na nucené větrání; Q,f,W je vypočtená spotřeba energie na přípravu teplé vody; Q,f,L je vypočtená spotřeba energie na osvětlení (popř. i na spotřebiče); Q,f,A je pomocná energie (čerpadla, regulace atd.) a Q,fuel je celková dodaná energie. Všechny hodnoty zohledňují vlivy účinností technických systémů. Celková roční dodaná energie Q,fuel: 572,568 GJ Průměrný součinitel prostupu tepla zóny Měrný tepelný tok prostupem obálkou zóny Ht: Plocha obalových konstrukcí zóny: Výchozí hodnota požadavku na průměrný součinitel prostupu tepla podle čl v ČSN (2011)... Uem,N,20: Průměrný součinitel prostupu tepla zóny U,em: 1340,8 W/K 1336,6 m2 0,37 W/m2K 1,00 W/m2K 8/20

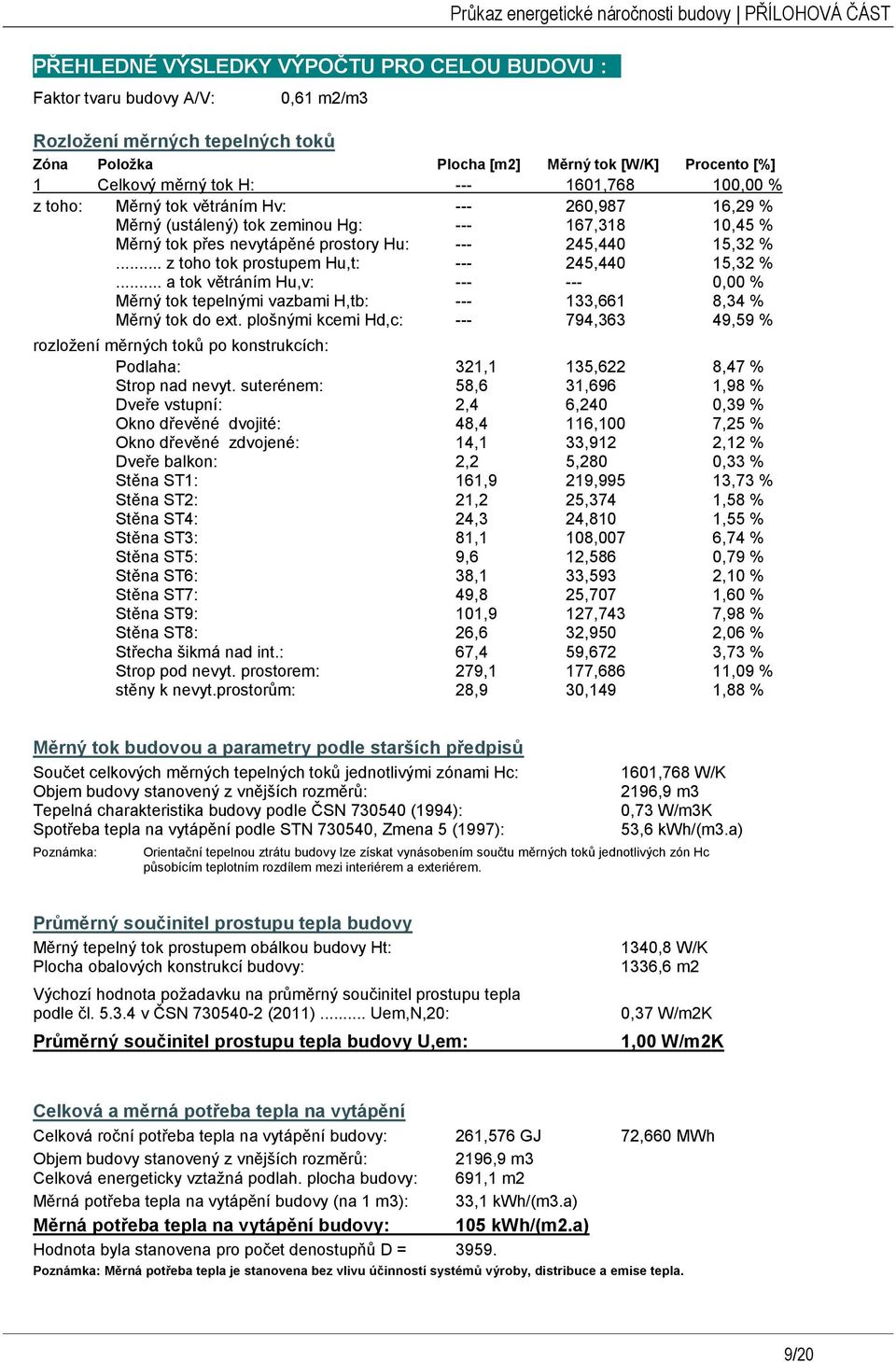

10 PŘEHLEDNÉ VÝSLEDKY VÝPOČTU PRO CELOU BUDOVU : Faktor tvaru budovy A/V: 0,61 m2/m3 Průkaz energetické náročnosti budovy PŘÍLOHOVÁ ČÁST Rozložení měrných tepelných toků Zóna Položka Plocha [m2] Měrný tok [W/K] Procento [%] 1 Celkový měrný tok H: , ,00 % z toho: Měrný tok větráním Hv: ,987 16,29 % Měrný (ustálený) tok zeminou Hg: ,318 10,45 % Měrný tok přes nevytápěné prostory Hu: ,440 15,32 %... z toho tok prostupem Hu,t: ,440 15,32 %... a tok větráním Hu,v: ,00 % Měrný tok tepelnými vazbami H,tb: ,661 8,34 % Měrný tok do ext. plošnými kcemi Hd,c: ,363 49,59 % rozložení měrných toků po konstrukcích: Podlaha: 321,1 135,622 8,47 % Strop nad nevyt. suterénem: 58,6 31,696 1,98 % Dveře vstupní: 2,4 6,240 0,39 % Okno dřevěné dvojité: 48,4 116,100 7,25 % Okno dřevěné zdvojené: 14,1 33,912 2,12 % Dveře balkon: 2,2 5,280 0,33 % Stěna ST1: 161,9 219,995 13,73 % Stěna ST2: 21,2 25,374 1,58 % Stěna ST4: 24,3 24,810 1,55 % Stěna ST3: 81,1 108,007 6,74 % Stěna ST5: 9,6 12,586 0,79 % Stěna ST6: 38,1 33,593 2,10 % Stěna ST7: 49,8 25,707 1,60 % Stěna ST9: 101,9 127,743 7,98 % Stěna ST8: 26,6 32,950 2,06 % Střecha šikmá nad int.: 67,4 59,672 3,73 % Strop pod nevyt. prostorem: 279,1 177,686 11,09 % stěny k nevyt.prostorům: 28,9 30,149 1,88 % Měrný tok budovou a parametry podle starších předpisů Součet celkových měrných tepelných toků jednotlivými zónami Hc: Objem budovy stanovený z vnějších rozměrů: Tepelná charakteristika budovy podle ČSN (1994): Spotřeba tepla na vytápění podle STN , Zmena 5 (1997): Poznámka: 1601,768 W/K 2196,9 m3 0,73 W/m3K 53,6 kwh/(m3.a) Orientační tepelnou ztrátu budovy lze získat vynásobením součtu měrných toků jednotlivých zón Hc působícím teplotním rozdílem mezi interiérem a exteriérem. Průměrný součinitel prostupu tepla budovy Měrný tepelný tok prostupem obálkou budovy Ht: Plocha obalových konstrukcí budovy: Výchozí hodnota požadavku na průměrný součinitel prostupu tepla podle čl v ČSN (2011)... Uem,N,20: Průměrný součinitel prostupu tepla budovy U,em: 1340,8 W/K 1336,6 m2 0,37 W/m2K 1,00 W/m2K Celková a měrná potřeba tepla na vytápění Celková roční potřeba tepla na vytápění budovy: 261,576 GJ 72,660 MWh Objem budovy stanovený z vnějších rozměrů: 2196,9 m3 Celková energeticky vztažná podlah. plocha budovy: 691,1 m2 Měrná potřeba tepla na vytápění budovy (na 1 m3): 33,1 kwh/(m3.a) Měrná potřeba tepla na vytápění budovy: 105 kwh/(m2.a) Hodnota byla stanovena pro počet denostupňů D = Poznámka: Měrná potřeba tepla je stanovena bez vlivu účinností systémů výroby, distribuce a emise tepla. 9/20

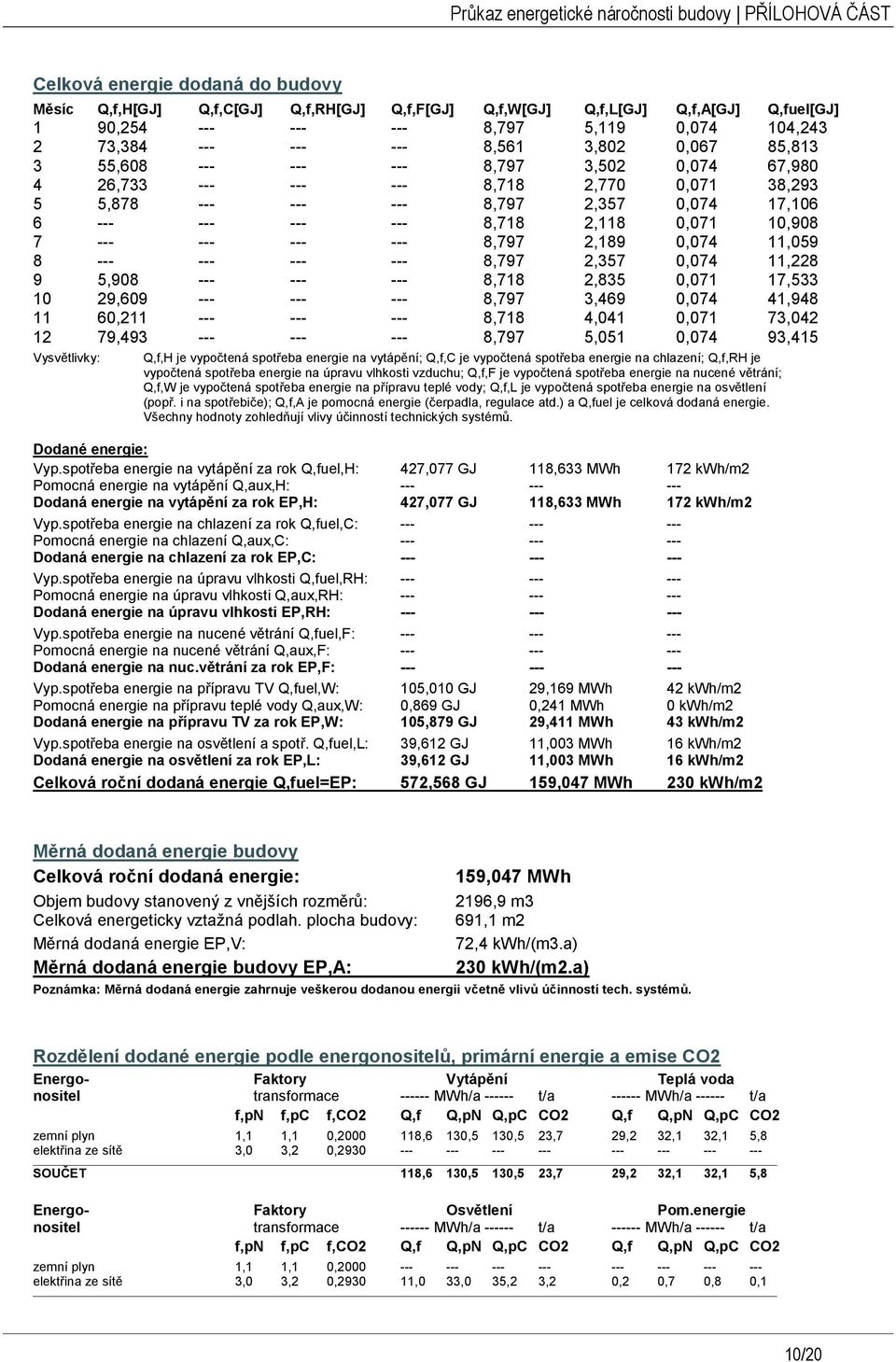

11 Celková energie dodaná do budovy Měsíc Q,f,H[GJ] Q,f,C[GJ] Q,f,RH[GJ] Q,f,F[GJ] Q,f,W[GJ] Q,f,L[GJ] Q,f,A[GJ] Q,fuel[GJ] 1 90, ,797 5,119 0, , , ,561 3,802 0,067 85, , ,797 3,502 0,074 67, , ,718 2,770 0,071 38, , ,797 2,357 0,074 17, ,718 2,118 0,071 10, ,797 2,189 0,074 11, ,797 2,357 0,074 11, , ,718 2,835 0,071 17, , ,797 3,469 0,074 41, , ,718 4,041 0,071 73, , ,797 5,051 0,074 93,415 Q,f,H je vypočtená spotřeba energie na vytápění; Q,f,C je vypočtená spotřeba energie na chlazení; Q,f,RH je vypočtená spotřeba energie na úpravu vlhkosti vzduchu; Q,f,F je vypočtená spotřeba energie na nucené větrání; Q,f,W je vypočtená spotřeba energie na přípravu teplé vody; Q,f,L je vypočtená spotřeba energie na osvětlení (popř. i na spotřebiče); Q,f,A je pomocná energie (čerpadla, regulace atd.) a Q,fuel je celková dodaná energie. Všechny hodnoty zohledňují vlivy účinností technických systémů. Dodané energie: Vyp.spotřeba energie na vytápění za rok Q,fuel,H: 427,077 GJ 118,633 MWh 172 kwh/m2 Pomocná energie na vytápění Q,aux,H: Dodaná energie na vytápění za rok EP,H: 427,077 GJ 118,633 MWh 172 kwh/m2 Vyp.spotřeba energie na chlazení za rok Q,fuel,C: Pomocná energie na chlazení Q,aux,C: Dodaná energie na chlazení za rok EP,C: Vyp.spotřeba energie na úpravu vlhkosti Q,fuel,RH: Pomocná energie na úpravu vlhkosti Q,aux,RH: Dodaná energie na úpravu vlhkosti EP,RH: Vyp.spotřeba energie na nucené větrání Q,fuel,F: Pomocná energie na nucené větrání Q,aux,F: Dodaná energie na nuc.větrání za rok EP,F: Vyp.spotřeba energie na přípravu TV Q,fuel,W: 105,010 GJ 29,169 MWh 42 kwh/m2 Pomocná energie na přípravu teplé vody Q,aux,W: 0,869 GJ 0,241 MWh 0 kwh/m2 Dodaná energie na přípravu TV za rok EP,W: 105,879 GJ 29,411 MWh 43 kwh/m2 Vyp.spotřeba energie na osvětlení a spotř. Q,fuel,L: 39,612 GJ 11,003 MWh 16 kwh/m2 Dodaná energie na osvětlení za rok EP,L: 39,612 GJ 11,003 MWh 16 kwh/m2 Celková roční dodaná energie Q,fuel=EP: 572,568 GJ 159,047 MWh 230 kwh/m2 Měrná dodaná energie budovy Celková roční dodaná energie: 159,047 MWh Objem budovy stanovený z vnějších rozměrů: 2196,9 m3 Celková energeticky vztažná podlah. plocha budovy: 691,1 m2 Měrná dodaná energie EP,V: 72,4 kwh/(m3.a) Měrná dodaná energie budovy EP,A: 230 kwh/(m2.a) Poznámka: Měrná dodaná energie zahrnuje veškerou dodanou energii včetně vlivů účinností tech. systémů. Rozdělení dodané energie podle energonositelů, primární energie a emise CO2 Energo- Faktory Vytápění Teplá voda nositel transformace MWh/a t/a MWh/a t/a f,pn f,pc f,co2 Q,f Q,pN Q,pC CO2 Q,f Q,pN Q,pC CO2 zemní plyn 1,1 1,1 0, ,6 130,5 130,5 23,7 29,2 32,1 32,1 5,8 elektřina ze sítě 3,0 3,2 0, SOUČET 118,6 130,5 130,5 23,7 29,2 32,1 32,1 5,8 Energo- Faktory Osvětlení Pom.energie nositel transformace MWh/a t/a MWh/a t/a f,pn f,pc f,co2 Q,f Q,pN Q,pC CO2 Q,f Q,pN Q,pC CO2 zemní plyn 1,1 1,1 0, elektřina ze sítě 3,0 3,2 0, ,0 33,0 35,2 3,2 0,2 0,7 0,8 0,1 10/20

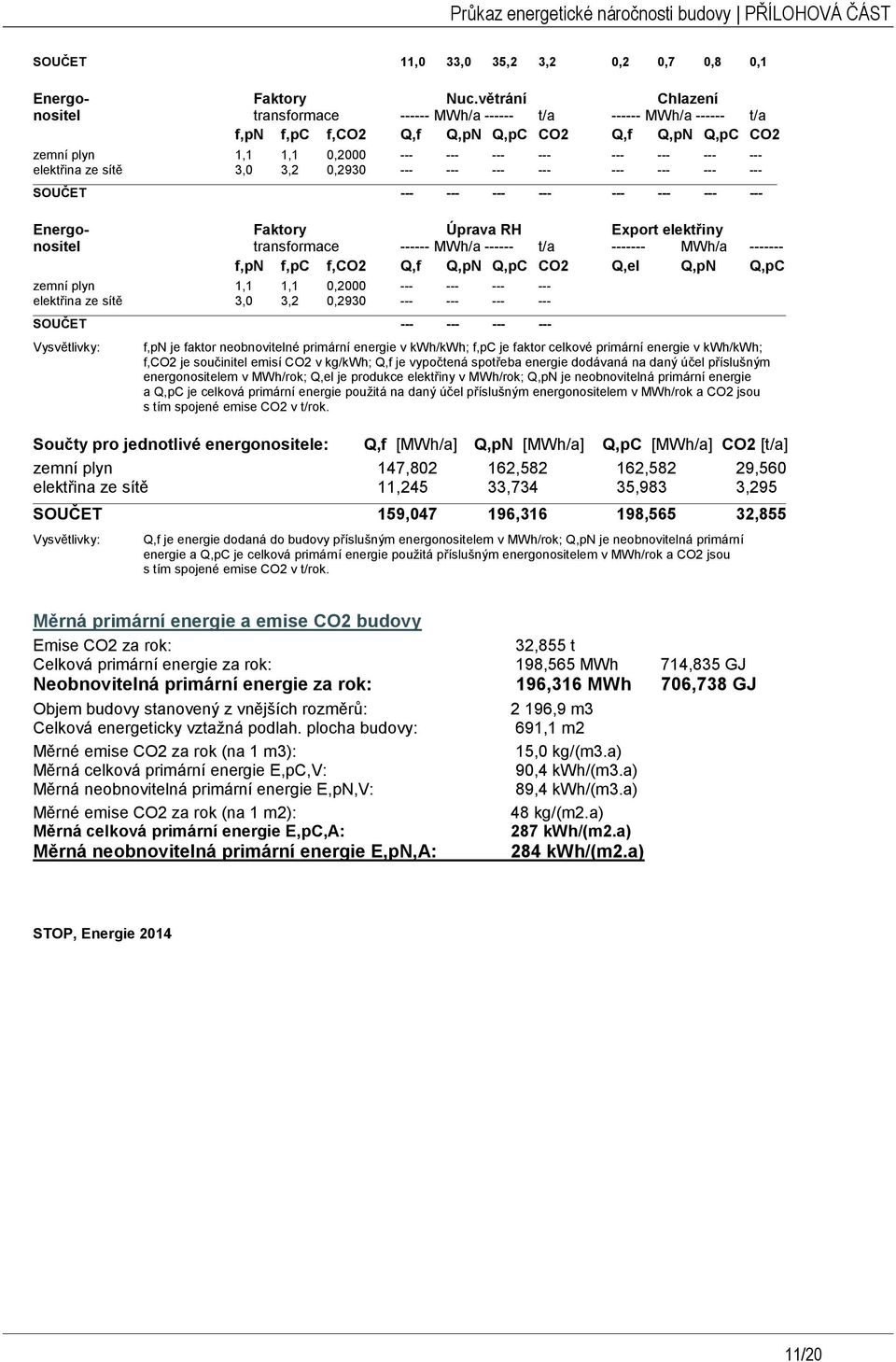

12 SOUČET 11,0 33,0 35,2 3,2 0,2 0,7 0,8 0,1 Energo- Faktory Nuc.větrání Chlazení nositel transformace MWh/a t/a MWh/a t/a f,pn f,pc f,co2 Q,f Q,pN Q,pC CO2 Q,f Q,pN Q,pC CO2 zemní plyn 1,1 1,1 0, elektřina ze sítě 3,0 3,2 0, SOUČET Energo- Faktory Úprava RH Export elektřiny nositel transformace MWh/a t/a MWh/a f,pn f,pc f,co2 Q,f Q,pN Q,pC CO2 Q,el Q,pN Q,pC zemní plyn 1,1 1,1 0, elektřina ze sítě 3,0 3,2 0, SOUČET f,pn je faktor neobnovitelné primární energie v kwh/kwh; f,pc je faktor celkové primární energie v kwh/kwh; f,co2 je součinitel emisí CO2 v kg/kwh; Q,f je vypočtená spotřeba energie dodávaná na daný účel příslušným energonositelem v MWh/rok; Q,el je produkce elektřiny v MWh/rok; Q,pN je neobnovitelná primární energie a Q,pC je celková primární energie použitá na daný účel příslušným energonositelem v MWh/rok a CO2 jsou s tím spojené emise CO2 v t/rok. Součty pro jednotlivé energonositele: Q,f [MWh/a] Q,pN [MWh/a] Q,pC [MWh/a] CO2 [t/a] zemní plyn 147, , ,582 29,560 elektřina ze sítě 11,245 33,734 35,983 3,295 SOUČET 159, , ,565 32,855 Q,f je energie dodaná do budovy příslušným energonositelem v MWh/rok; Q,pN je neobnovitelná primární energie a Q,pC je celková primární energie použitá příslušným energonositelem v MWh/rok a CO2 jsou s tím spojené emise CO2 v t/rok. Měrná primární energie a emise CO2 budovy Emise CO2 za rok: 32,855 t Celková primární energie za rok: 198,565 MWh 714,835 GJ Neobnovitelná primární energie za rok: 196,316 MWh 706,738 GJ Objem budovy stanovený z vnějších rozměrů: 2 196,9 m3 Celková energeticky vztažná podlah. plocha budovy: 691,1 m2 Měrné emise CO2 za rok (na 1 m3): 15,0 kg/(m3.a) Měrná celková primární energie E,pC,V: 90,4 kwh/(m3.a) Měrná neobnovitelná primární energie E,pN,V: 89,4 kwh/(m3.a) Měrné emise CO2 za rok (na 1 m2): 48 kg/(m2.a) Měrná celková primární energie E,pC,A: 287 kwh/(m2.a) Měrná neobnovitelná primární energie E,pN,A: 284 kwh/(m2.a) STOP, Energie /20

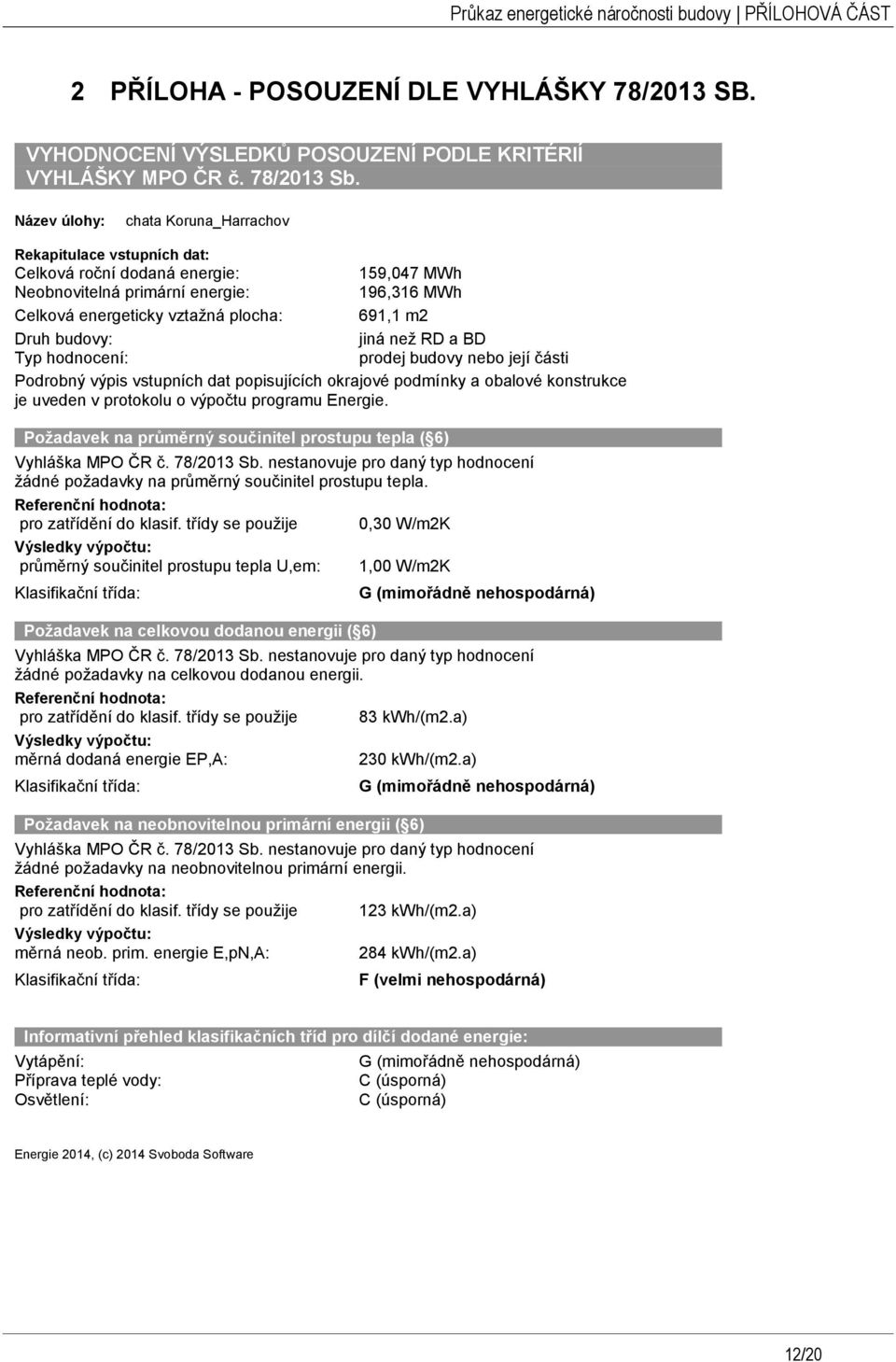

13 2 PŘÍLOHA - POSOUZENÍ DLE VYHLÁŠKY 78/2013 SB. VYHODNOCENÍ VÝSLEDKŮ POSOUZENÍ PODLE KRITÉRIÍ VYHLÁŠKY MPO ČR č. 78/2013 Sb. Název úlohy: chata Koruna_Harrachov Rekapitulace vstupních dat: Celková roční dodaná energie: 159,047 MWh Neobnovitelná primární energie: 196,316 MWh Celková energeticky vztažná plocha: 691,1 m2 Druh budovy: jiná než RD a BD Typ hodnocení: prodej budovy nebo její části Podrobný výpis vstupních dat popisujících okrajové podmínky a obalové konstrukce je uveden v protokolu o výpočtu programu Energie. Požadavek na průměrný součinitel prostupu tepla ( 6) Vyhláška MPO ČR č. 78/2013 Sb. nestanovuje pro daný typ hodnocení žádné požadavky na průměrný součinitel prostupu tepla. Referenční hodnota: pro zatřídění do klasif. třídy se použije Výsledky výpočtu: průměrný součinitel prostupu tepla U,em: Klasifikační třída: Požadavek na celkovou dodanou energii ( 6) 0,30 W/m2K 1,00 W/m2K G (mimořádně nehospodárná) Vyhláška MPO ČR č. 78/2013 Sb. nestanovuje pro daný typ hodnocení žádné požadavky na celkovou dodanou energii. Referenční hodnota: pro zatřídění do klasif. třídy se použije Výsledky výpočtu: měrná dodaná energie EP,A: Klasifikační třída: 83 kwh/(m2.a) 230 kwh/(m2.a) Požadavek na neobnovitelnou primární energii ( 6) G (mimořádně nehospodárná) Vyhláška MPO ČR č. 78/2013 Sb. nestanovuje pro daný typ hodnocení žádné požadavky na neobnovitelnou primární energii. Referenční hodnota: pro zatřídění do klasif. třídy se použije Výsledky výpočtu: měrná neob. prim. energie E,pN,A: Klasifikační třída: 123 kwh/(m2.a) 284 kwh/(m2.a) F (velmi nehospodárná) Informativní přehled klasifikačních tříd pro dílčí dodané energie: Vytápění: G (mimořádně nehospodárná) Příprava teplé vody: C (úsporná) Osvětlení: C (úsporná) Energie 2014, (c) 2014 Svoboda Software 12/20

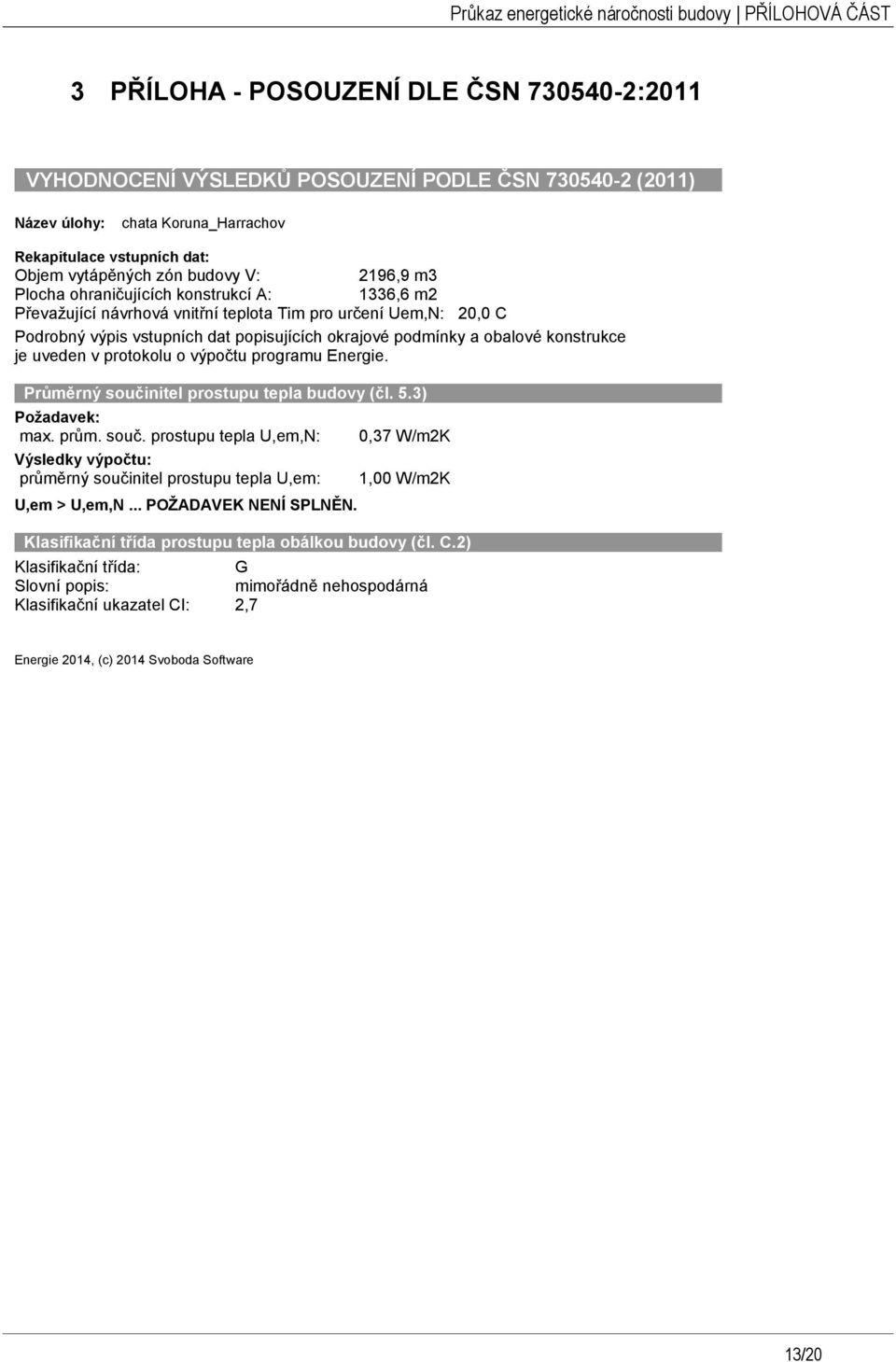

14 3 PŘÍLOHA - POSOUZENÍ DLE ČSN :2011 VYHODNOCENÍ VÝSLEDKŮ POSOUZENÍ PODLE ČSN (2011) Název úlohy: chata Koruna_Harrachov Rekapitulace vstupních dat: Objem vytápěných zón budovy V: 2196,9 m3 Plocha ohraničujících konstrukcí A: 1336,6 m2 Převažující návrhová vnitřní teplota Tim pro určení Uem,N: 20,0 C Podrobný výpis vstupních dat popisujících okrajové podmínky a obalové konstrukce je uveden v protokolu o výpočtu programu Energie. Průměrný součinitel prostupu tepla budovy (čl. 5.3) Požadavek: max. prům. souč. prostupu tepla U,em,N: Výsledky výpočtu: průměrný součinitel prostupu tepla U,em: U,em > U,em,N... POŽADAVEK NENÍ SPLNĚN. 0,37 W/m2K 1,00 W/m2K Klasifikační třída prostupu tepla obálkou budovy (čl. C.2) Klasifikační třída: G Slovní popis: mimořádně nehospodárná Klasifikační ukazatel CI: 2,7 Energie 2014, (c) 2014 Svoboda Software 13/20

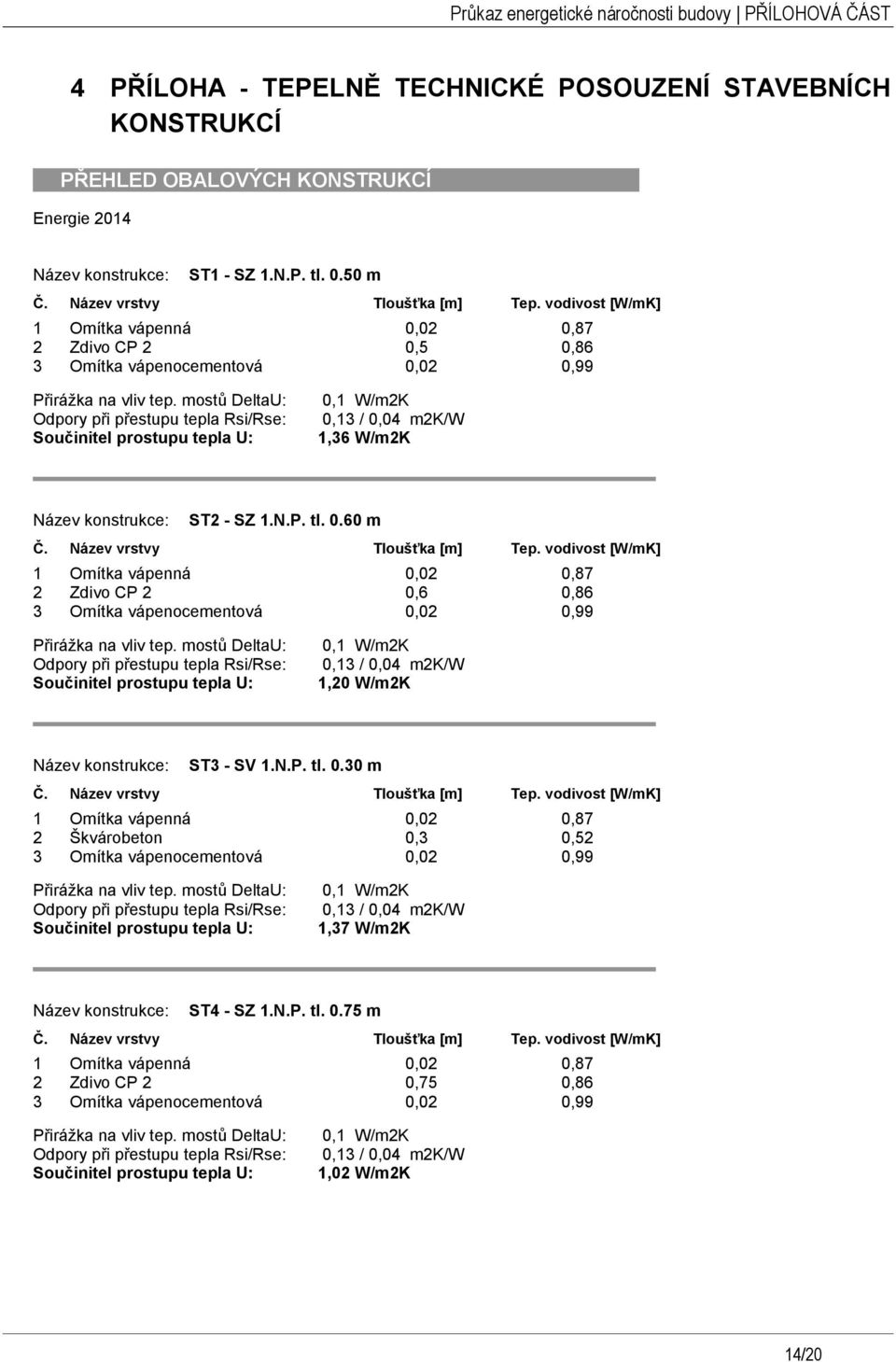

15 4 PŘÍLOHA - TEPELNĚ TECHNICKÉ POSOUZENÍ STAVEBNÍCH KONSTRUKCÍ PŘEHLED OBALOVÝCH KONSTRUKCÍ Energie 2014 ST1 - SZ 1.N.P. tl m 1 Omítka vápenná 0,02 0,87 2 Zdivo CP 2 0,5 0,86 3 Omítka vápenocementová 0,02 0,99 1,36 W/m2K ST2 - SZ 1.N.P. tl m 1 Omítka vápenná 0,02 0,87 2 Zdivo CP 2 0,6 0,86 3 Omítka vápenocementová 0,02 0,99 1,20 W/m2K ST3 - SV 1.N.P. tl m 1 Omítka vápenná 0,02 0,87 2 Škvárobeton 0,3 0,52 3 Omítka vápenocementová 0,02 0,99 1,37 W/m2K ST4 - SZ 1.N.P. tl m 1 Omítka vápenná 0,02 0,87 2 Zdivo CP 2 0,75 0,86 3 Omítka vápenocementová 0,02 0,99 1,02 W/m2K 14/20

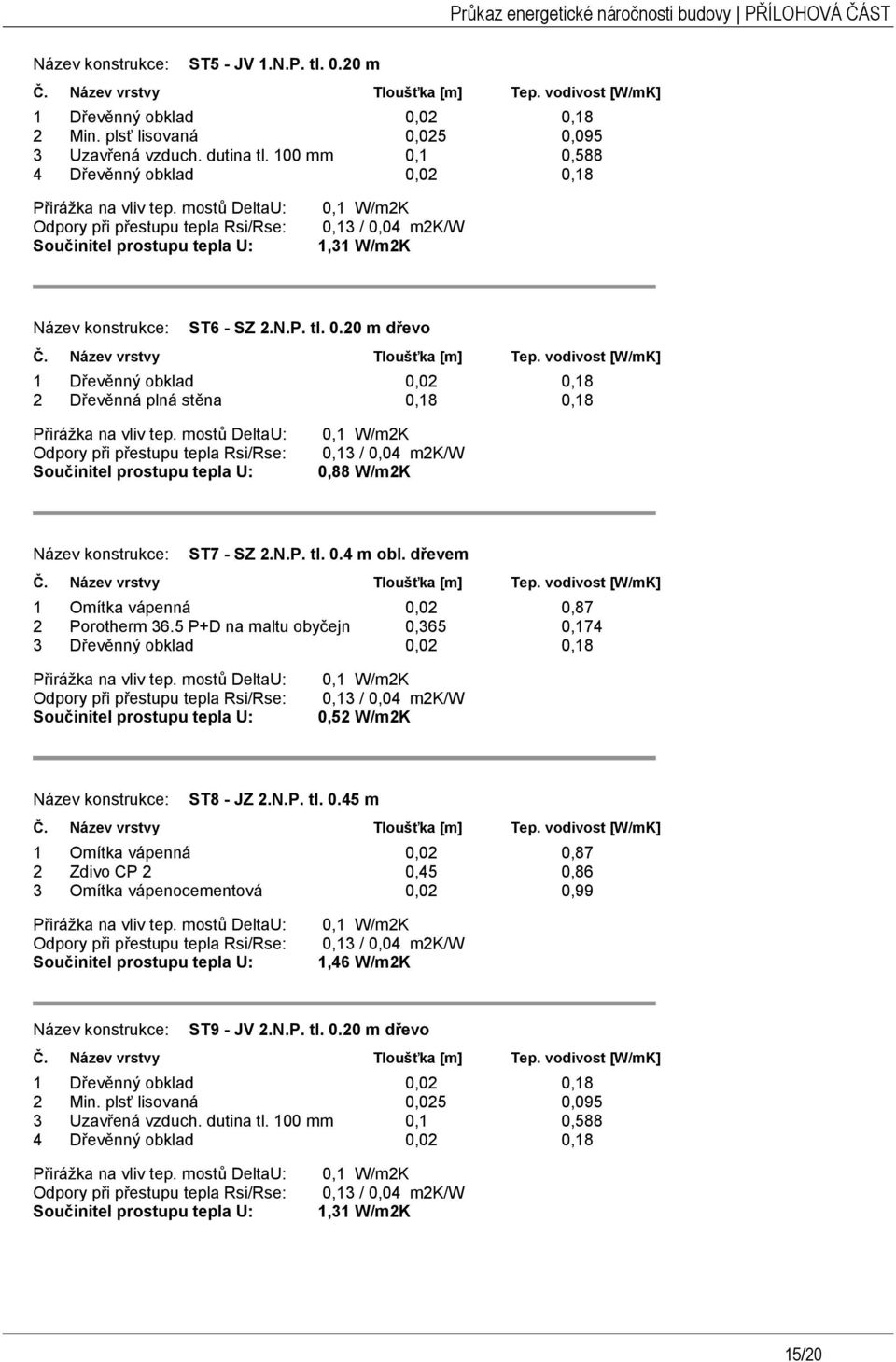

16 ST5 - JV 1.N.P. tl m 1 Dřevěnný obklad 0,02 0,18 2 Min. plsť lisovaná 0,025 0,095 3 Uzavřená vzduch. dutina tl. 100 mm 0,1 0,588 4 Dřevěnný obklad 0,02 0,18 1,31 W/m2K ST6 - SZ 2.N.P. tl m dřevo 1 Dřevěnný obklad 0,02 0,18 2 Dřevěnná plná stěna 0,18 0,18 0,88 W/m2K ST7 - SZ 2.N.P. tl. 0.4 m obl. dřevem 1 Omítka vápenná 0,02 0,87 2 Porotherm 36.5 P+D na maltu obyčejn 0,365 0,174 3 Dřevěnný obklad 0,02 0,18 0,52 W/m2K ST8 - JZ 2.N.P. tl m 1 Omítka vápenná 0,02 0,87 2 Zdivo CP 2 0,45 0,86 3 Omítka vápenocementová 0,02 0,99 1,46 W/m2K ST9 - JV 2.N.P. tl m dřevo 1 Dřevěnný obklad 0,02 0,18 2 Min. plsť lisovaná 0,025 0,095 3 Uzavřená vzduch. dutina tl. 100 mm 0,1 0,588 4 Dřevěnný obklad 0,02 0,18 1,31 W/m2K 15/20

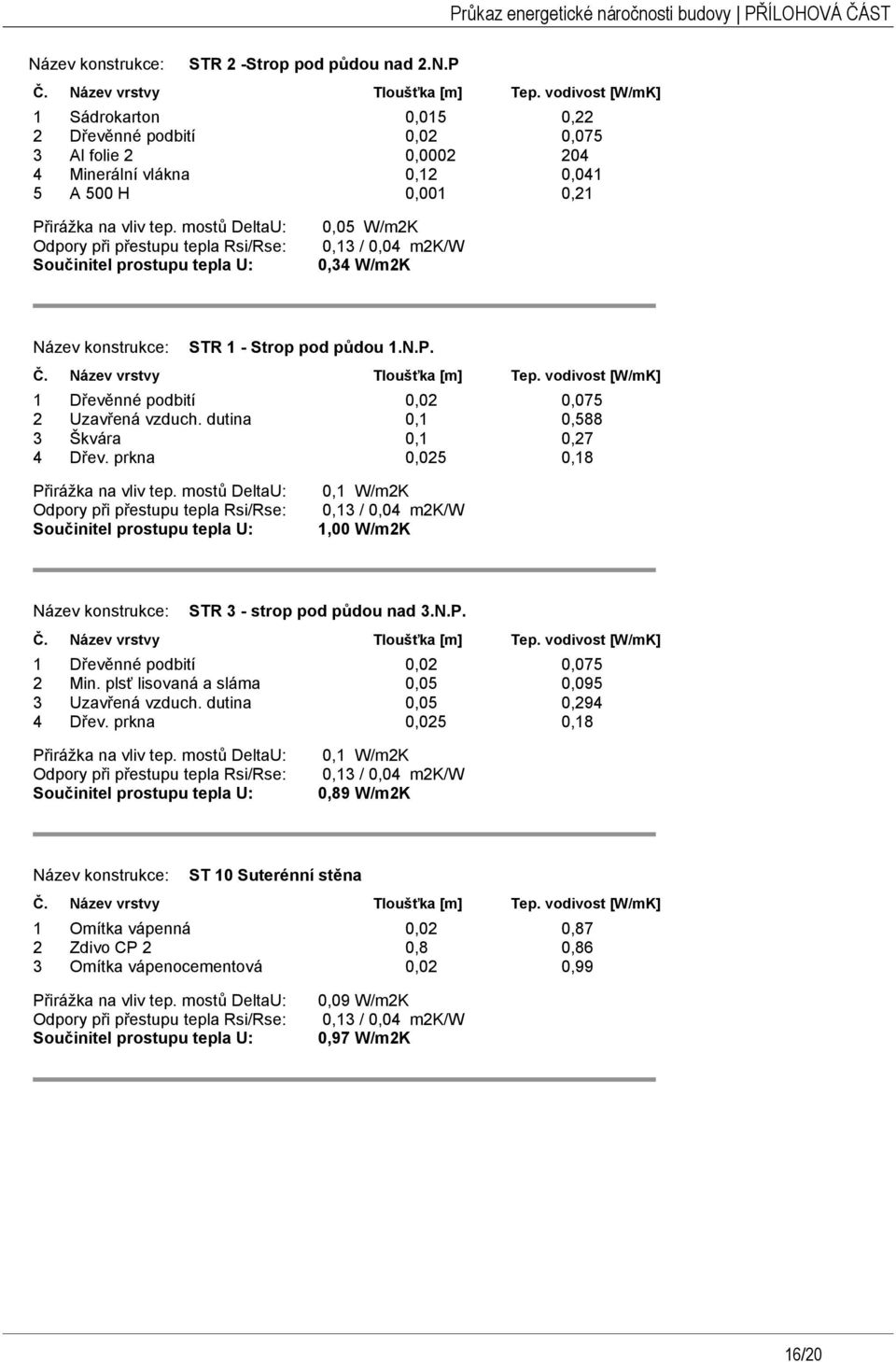

17 STR 2 -Strop pod půdou nad 2.N.P 1 Sádrokarton 0,015 0,22 2 Dřevěnné podbití 0,02 0,075 3 Al folie 2 0, Minerální vlákna 0,12 0,041 5 A 500 H 0,001 0,21 0,05 W/m2K 0,34 W/m2K STR 1 - Strop pod půdou 1.N.P. 1 Dřevěnné podbití 0,02 0,075 2 Uzavřená vzduch. dutina 0,1 0,588 3 Škvára 0,1 0,27 4 Dřev. prkna 0,025 0,18 1,00 W/m2K STR 3 - strop pod půdou nad 3.N.P. 1 Dřevěnné podbití 0,02 0,075 2 Min. plsť lisovaná a sláma 0,05 0,095 3 Uzavřená vzduch. dutina 0,05 0,294 4 Dřev. prkna 0,025 0,18 0,89 W/m2K ST 10 Suterénní stěna 1 Omítka vápenná 0,02 0,87 2 Zdivo CP 2 0,8 0,86 3 Omítka vápenocementová 0,02 0,99 0,09 W/m2K 0,97 W/m2K 16/20

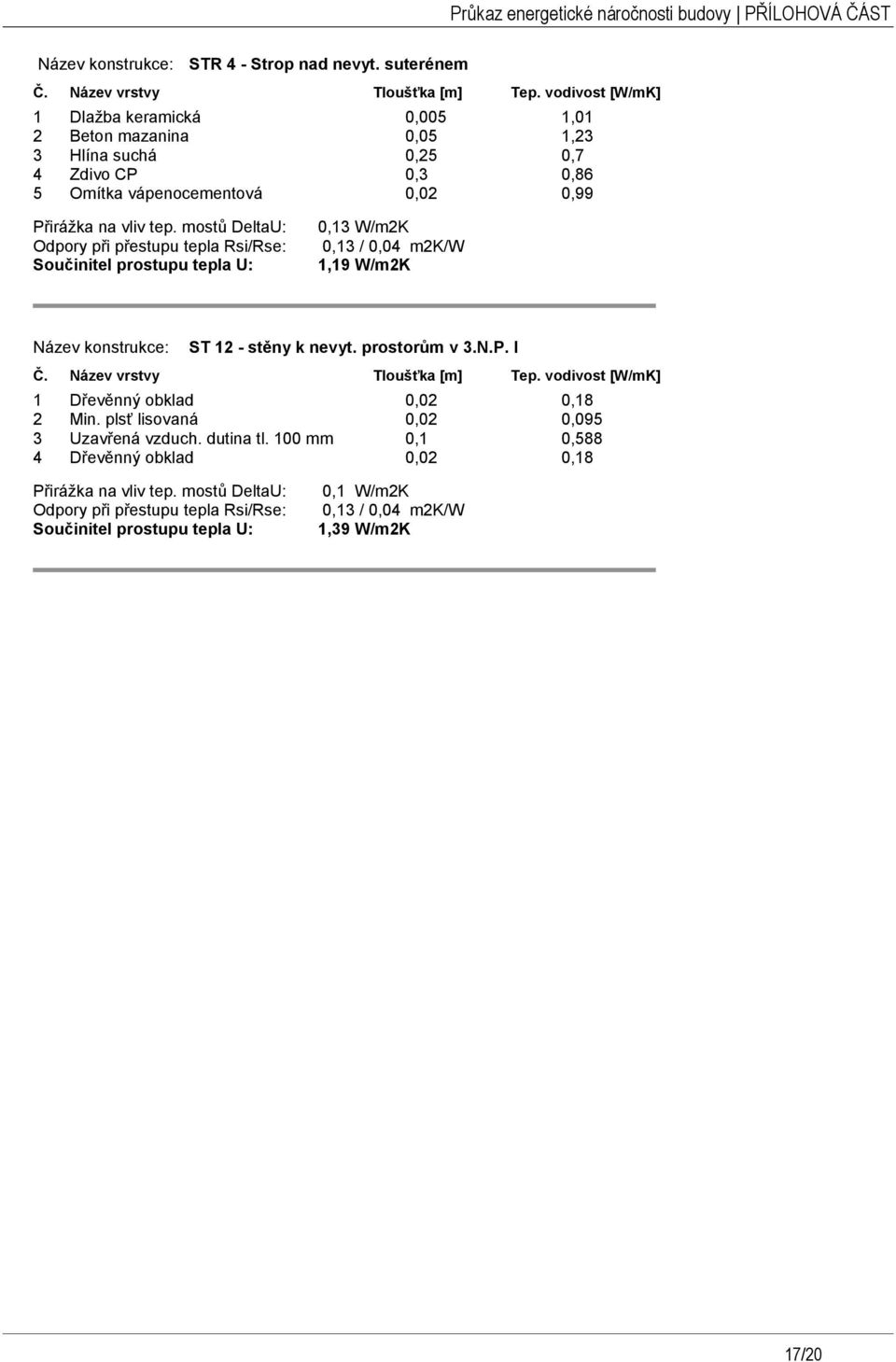

18 STR 4 - Strop nad nevyt. suterénem 1 Dlažba keramická 0,005 1,01 2 Beton mazanina 0,05 1,23 3 Hlína suchá 0,25 0,7 4 Zdivo CP 0,3 0,86 5 Omítka vápenocementová 0,02 0,99 0,13 W/m2K 1,19 W/m2K ST 12 - stěny k nevyt. prostorům v 3.N.P. I 1 Dřevěnný obklad 0,02 0,18 2 Min. plsť lisovaná 0,02 0,095 3 Uzavřená vzduch. dutina tl. 100 mm 0,1 0,588 4 Dřevěnný obklad 0,02 0,18 1,39 W/m2K 17/20

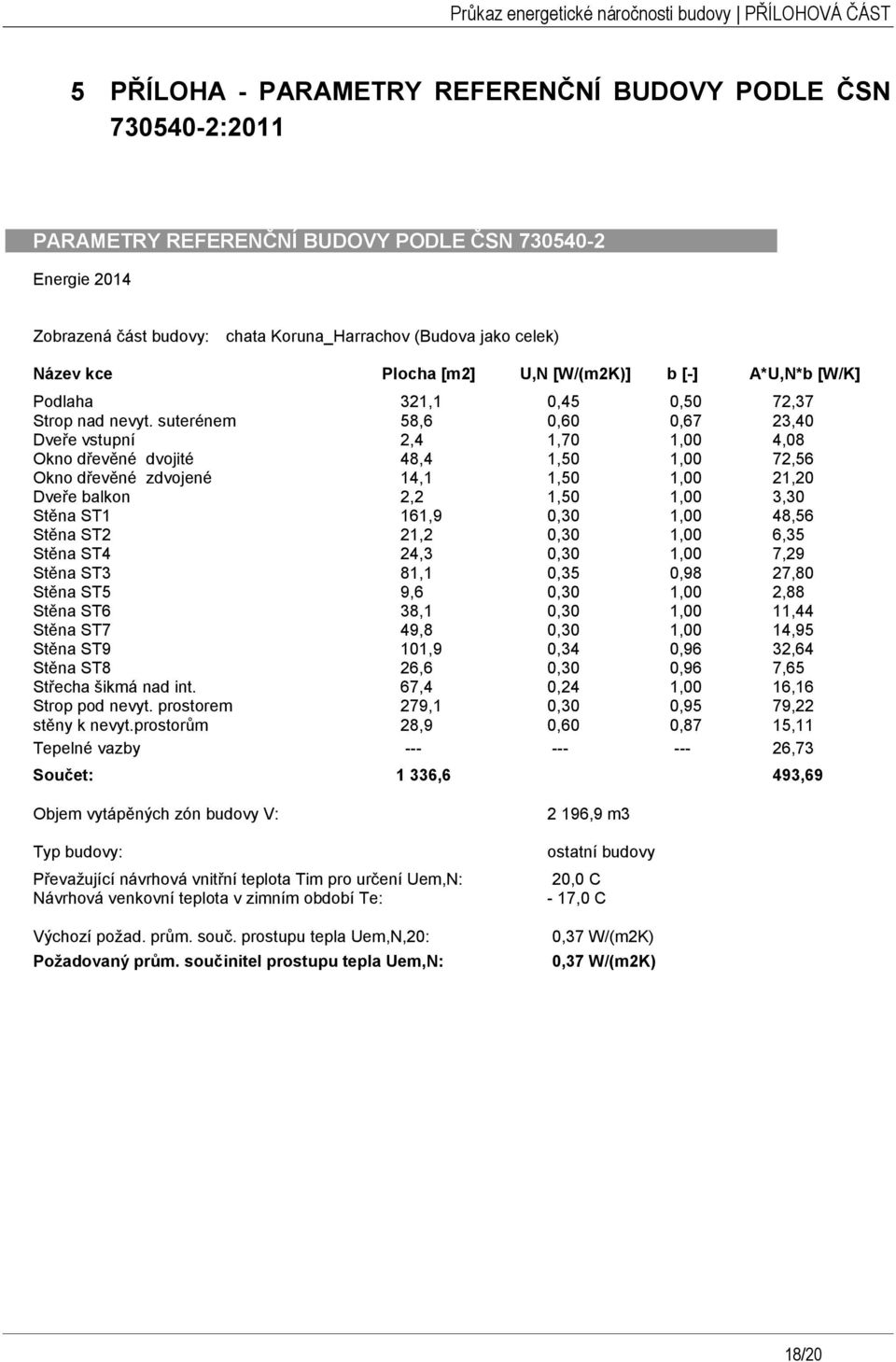

19 5 PŘÍLOHA - PARAMETRY REFERENČNÍ BUDOVY PODLE ČSN :2011 PARAMETRY REFERENČNÍ BUDOVY PODLE ČSN Energie 2014 Zobrazená část budovy: chata Koruna_Harrachov (Budova jako celek) Název kce Plocha [m2] U,N [W/(m2K)] b [-] A*U,N*b [W/K] Podlaha 321,1 0,45 0,50 72,37 Strop nad nevyt. suterénem 58,6 0,60 0,67 23,40 Dveře vstupní 2,4 1,70 1,00 4,08 Okno dřevěné dvojité 48,4 1,50 1,00 72,56 Okno dřevěné zdvojené 14,1 1,50 1,00 21,20 Dveře balkon 2,2 1,50 1,00 3,30 Stěna ST1 161,9 0,30 1,00 48,56 Stěna ST2 21,2 0,30 1,00 6,35 Stěna ST4 24,3 0,30 1,00 7,29 Stěna ST3 81,1 0,35 0,98 27,80 Stěna ST5 9,6 0,30 1,00 2,88 Stěna ST6 38,1 0,30 1,00 11,44 Stěna ST7 49,8 0,30 1,00 14,95 Stěna ST9 101,9 0,34 0,96 32,64 Stěna ST8 26,6 0,30 0,96 7,65 Střecha šikmá nad int. 67,4 0,24 1,00 16,16 Strop pod nevyt. prostorem 279,1 0,30 0,95 79,22 stěny k nevyt.prostorům 28,9 0,60 0,87 15,11 Tepelné vazby ,73 Součet: 1 336,6 493,69 Objem vytápěných zón budovy V: Typ budovy: Převažující návrhová vnitřní teplota Tim pro určení Uem,N: Návrhová venkovní teplota v zimním období Te: Výchozí požad. prům. souč. prostupu tepla Uem,N,20: Požadovaný prům. součinitel prostupu tepla Uem,N: 2 196,9 m3 ostatní budovy 20,0 C - 17,0 C 0,37 W/(m2K) 0,37 W/(m2K) 18/20

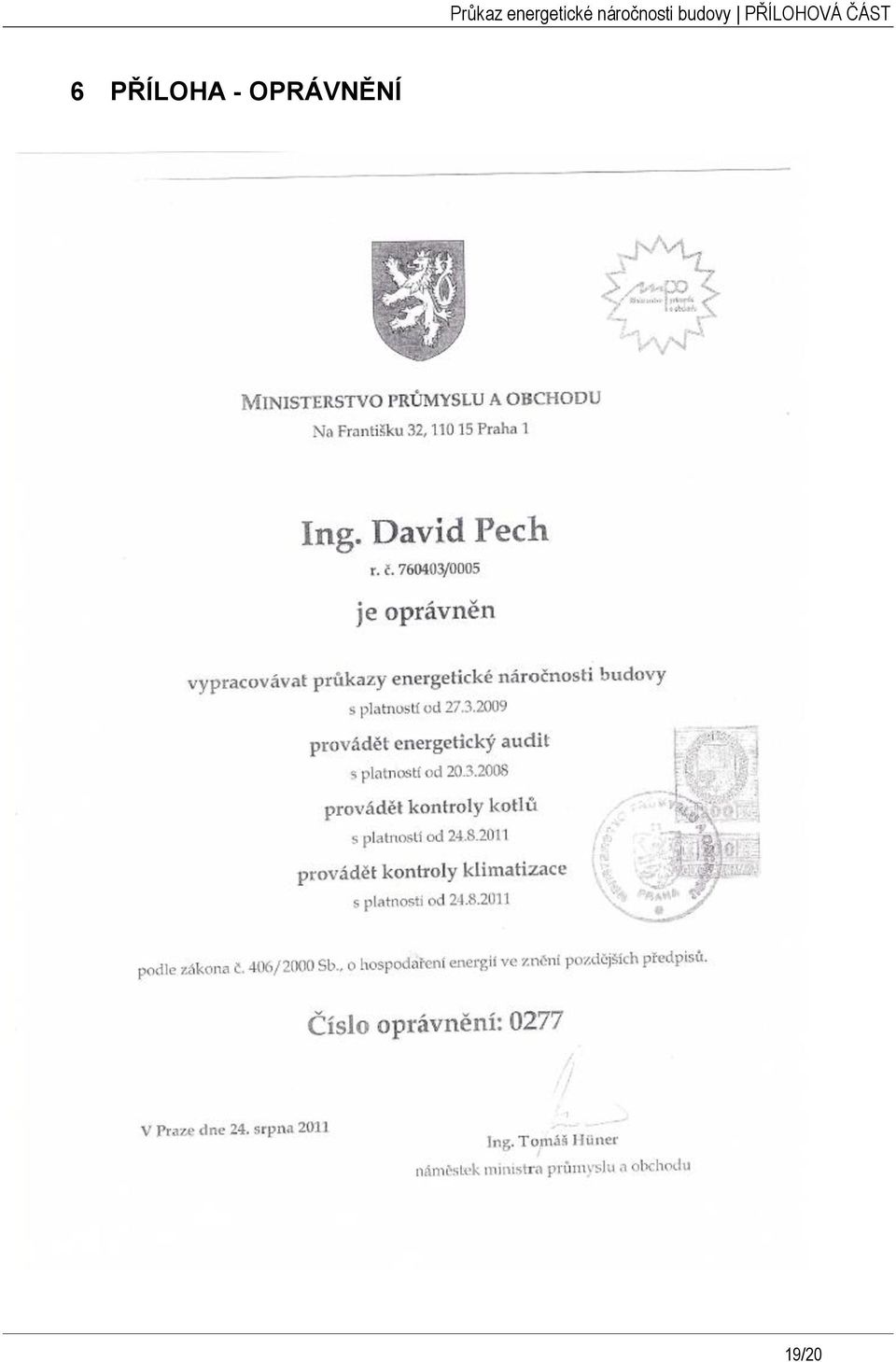

20 6 PŘÍLOHA - OPRÁVNĚNÍ 19/20
