1 9/10/2013 Control4 řídící systém pro inteligentní dům YATUN, s.r.o. 1 ovladač pro celý dům ROZSAH ŘEŠENÍ Ovládání celého domu pomocí intuitivního grafického rozhraní TV, dotykové panely a PC / Mac Ovládání domu pomocí telefonu či tabletu (ipad, iphone, Android) Ozvučení celého domu Filmový archív pro celý dům Jednoduchý a efektivní systém regulace teplot Praktická bezpečnost EZS, kamery, kontrola přístupu,. 1

2 9/10/2013 Problémy, které chtějí uživatelé vyřešit Velké množství ovládané AV techniky, světel a dalších technologií Každé zařízení má svůj vlastní ovladač/klávesnici/panel Ovládaná zařízení jsou pro uživatele daleko Obsluha ovládaných zařízení je složitá Ovládaná zařízení poskytují žádnou/malou zpětnou vazbu Uživatel nechce studovat manuály a pamatovat si data Ovládání má být zajištěno odkudkoliv z domu či na dálku VĚTŠINA POŽADAVKŮ UŽIVATELŮ DOMŮ JE STEJNÝCH: JEN DŮLEŽITÉ VĚCI! JEDNODUŠE ZA ROZUMNÉ PENÍZE Příliš mnoho ovladačů 2

3 9/10/2013 Bez řádného popisu / Příliš složité U některých systémů je nezbytná kabeláž 3

4 9/10/2013 Kategorie řešení na trhu Univerzální IR ovladače (Logitech, UnityRemote Control, ) Laciné ( Kč) ios/adroid applikace (irule) Rádiové ovladače (URC, RTI, ) Kč Vizualizace k systémům EIB/KNX, FOXTROT, INELS, SIEMENS, PLC... Control Kč + Crestron, AMX Drahé 1,5 mil Kč + Kategorie řešení na trhu Univerzální ovladače (Praktické, ale s omezeními) Systém Control4 (Značka, užijete si jej, velmi dobrá hodnota za peníze) Crestron (Je vám to celkem jedno, protože na to máte řidiče) 4

5 9/10/2013 Rozložení nákladů v typickém projektu 7 % IT (Router, NAS úložiště, switche ) 8 % Zabezpečení (Ústředna, detektory, sirény, kamery, DVR ) 10 % Control4 (Řídicí jednotky, dotykové panely ) 50 % Elektroinstalace (Kabely, světla, žaluzie, ovládání světel a žaluzií, topení a klimatizace a jejich řídicí systém, rozvaděče) 25 % Audio / Video (Televize, satelitní přijímače, filmové přehrávače, receivery, zesilovače, reproduktory) Control4 přináší Domácí kino jedním tlačítkem Hudba v každém pokoji Řízení světel Komfort a pohodlí Ochrana a bezpečí Mobilní přístup Univerzální dálkový ovladač Hudba do každé místnosti (multiroom) Hlavní funkce systému Control4 Centrální databáze hudby a filmů snadné vyhledávání a správa Jednoduchá a přehledná vizualizace stavu prvků domácí automatizace, topení, zabezpečení... Control4 je systém, který umožňuje opakovaný obchod a vytváří vztah se zákazníkem 5

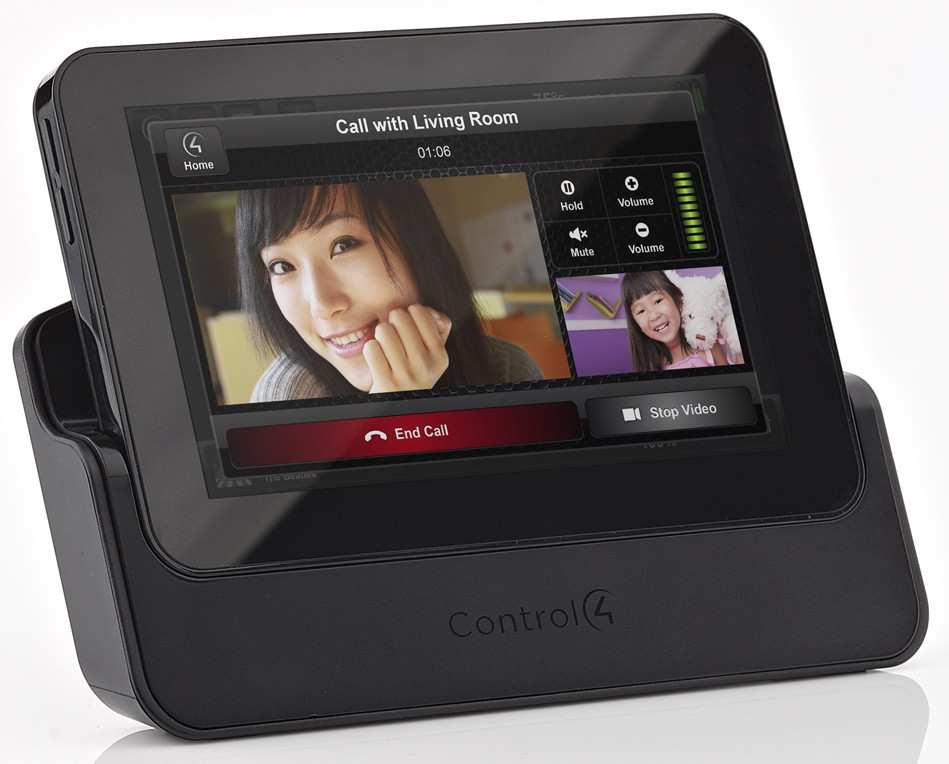

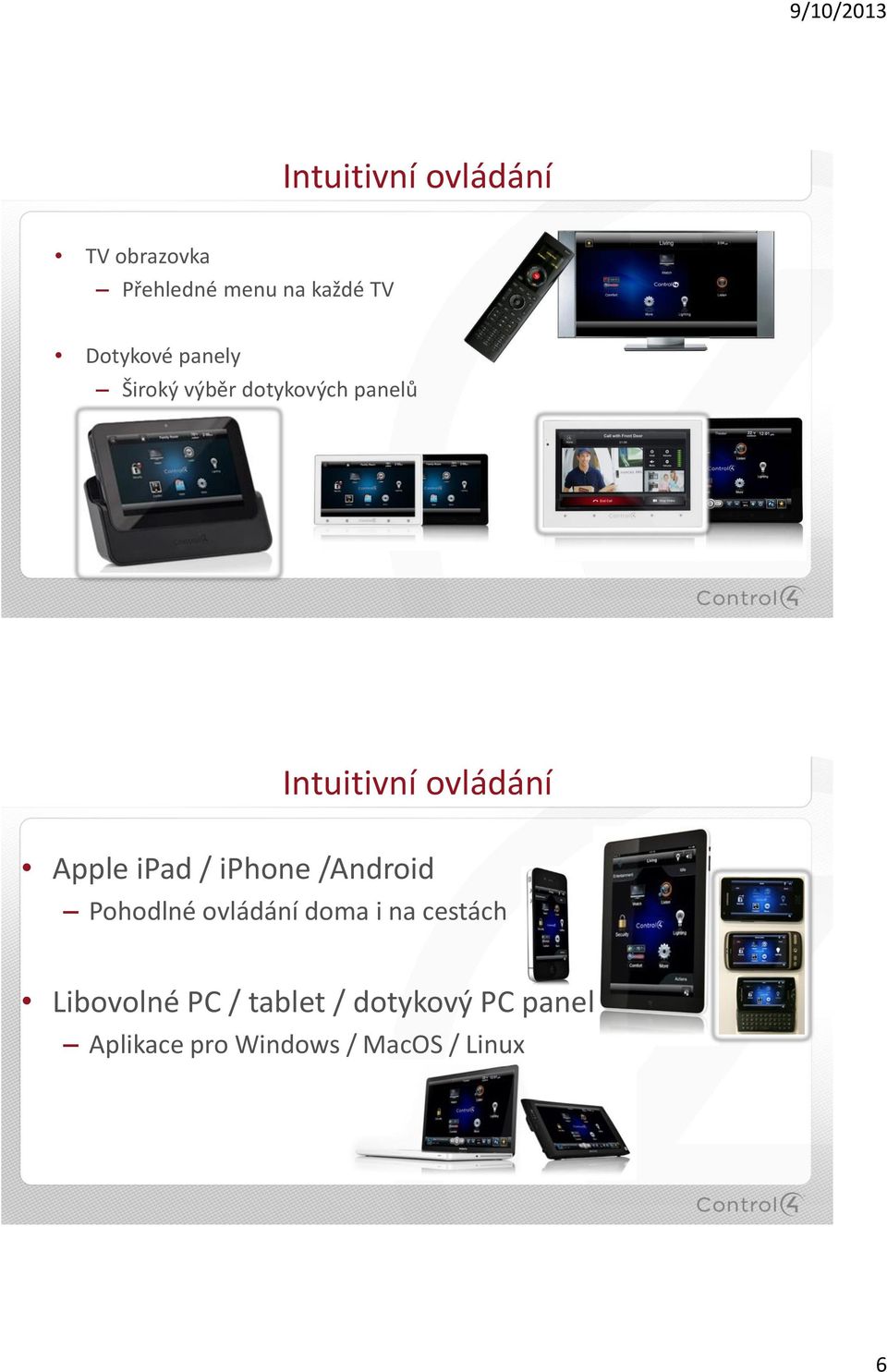

6 9/10/2013 Intuitivní ovládání TV obrazovka Přehledné menu na každé TV Dotykové panely Široký výběr dotykových panelů Intuitivní ovládání Apple ipad / iphone /Android Pohodlné ovládání doma i na cestách Libovolné PC / tablet / dotykový PC panel Aplikace pro Windows / MacOS / Linux 6

7 9/10/2013 Intuitivní ovládání Pro bazén či vířivku Nepromokavý tablet či ipad v obalu Intuitivní ovládání Dálkový ovladač s displejem Pohodlné ovládání TV Pro málo užívané prostory s dobíjecí základnou 7

8 9/10/2013 Intuitivní ovládání Mobilní telefon Prozvánění / sms Internet (HTML / Flash) Postačí libovolné PC Intuitivní ovládání pomocí menu (automaticky vytvářeného) Sledovat -TV, filmy, DVD/BluRay (seznam TV stanic a filmů uložených na NAS) Poslouchat - MP3,FLAC, CD, Internet/AM/FM rádia (seznam stanic a hudby uložené na NAS) Seznamy světel a světelných scén Kamery a zebezpečovací ústředna Obrazovky se zákaznickou grafikou Seznam termostatů a žaluzií 8

9 9/10/2013 Zakázkové možnosti vzhledu Malé i velké instalace 9

10 9/10/2013 Operační systém pro inteligentní dům Život je snazší, když vše spolupracuje Proč Control4 obchodně Pro nové instalace i retrofit Ovládání názornými ikonami / v češtině Možnost vývoje vlastních driverů pro libovolná zařízení Standardní nastavení pro plnou použitelnost ihned po vybalení, ale se zachováním možností zákaznických úprav Obchodně optimalizováno pro síť kvalifikovaných partnerů Zboží na skladě Vzorová řešení Databáze znalostí, řešení a často kladených otázek Kompletní dokumentace na Partnerském portálu Školení + podpora zákaznických prezentací showroomy na Technická podpora (web, a telefon, tvorba nabídek) 10

11 9/10/2013 Více informací (pouze anglicky) 11

12

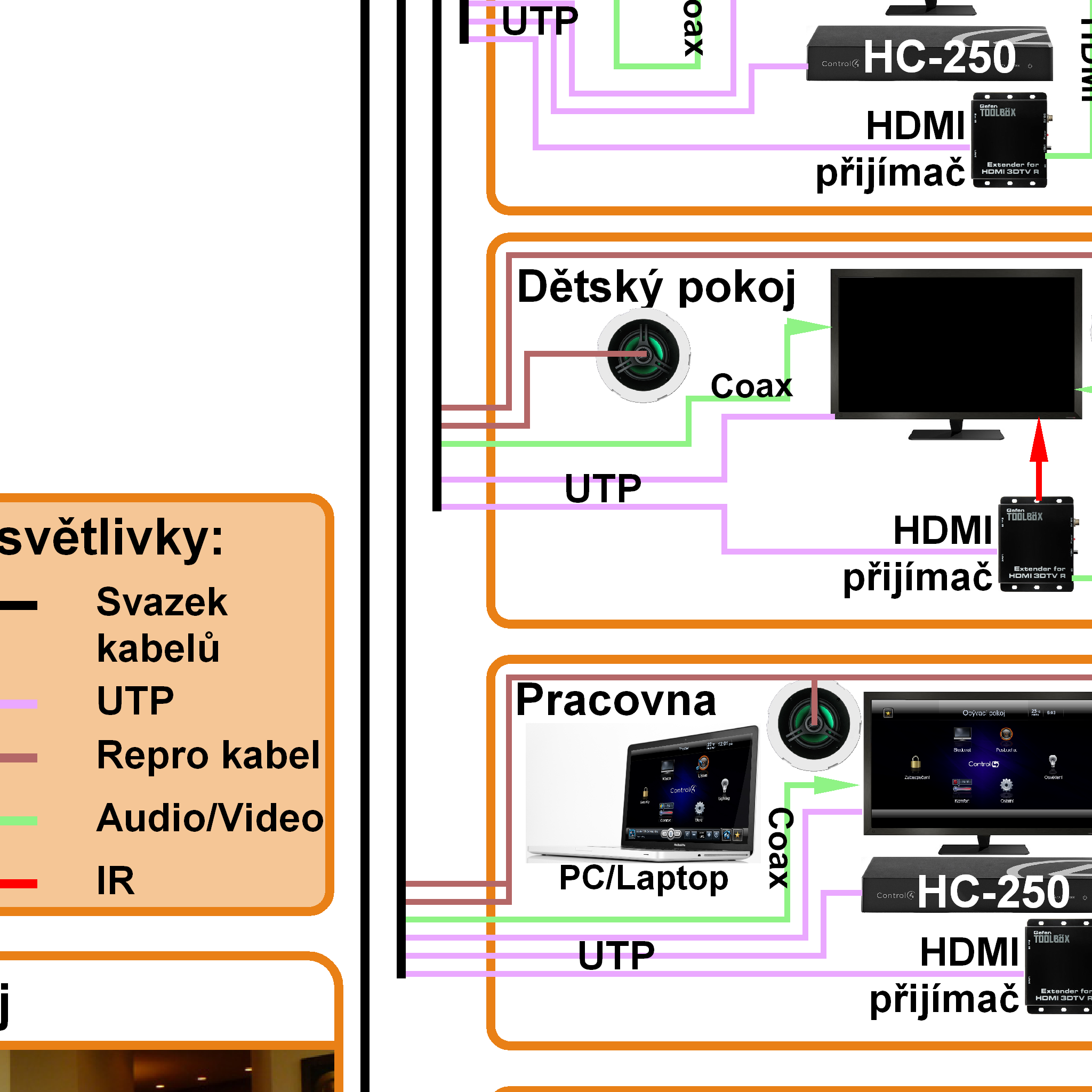

13 HDMI HDMI Toslink Obývací pokoj Pohodlné ovládání obývacího pokoje s kuchyní Filmové přehrávače Kuchyň HDMI Dune HD Knihovna itunes HDMI * Reproduktory (velikost 5.1/7.2/9.2) XBMC Řídící jednotka HC-800 Popbox Vysvětlivky: Router Ovládání (IR/RS-232) AV Receiver Switch NAS - síťové úložiště Repro kabel Audio/Video Výběr možností ovládání pro Control4 Dálkový ovladač SR-250 Bluray přehrávač Satelitní/kabelový přijímač iphone Android telefon Android tablet ipad Designová klávesnice Klávesnice Control4 Mini ovladač Herní konzole * Viz schéma zapojení audio 5" nebo 7" vestavný dotykový panel s kamerou 7" přenosný dotykový panel s kamerou PC/Laptop

14

15

16 Blokové schéma AV racku Vysvětlivky: Řízení domu IR/RS-232 Router Audio Klimatizace EZS HDMI GSM modem RS232 RS232 RS232 IO Extender Switch IR+RS232 Video distribuce Audio distribuce IR /Coax /Coax HC-800 Digi Analog /Coax Filmový přehrávač /Coax Filmový přehrávač Sat. přijímač 8 zónový zesilovač /Coax HDMI matice 8x8 /Coax /Coax Sat. přijímač RS232 AM/FM Tuner /Coax

17 Garážová vrata Vjezdová brána s magnetem Motor žaluzie Žaluzie /SYKFY /SYKFY 3x1 CYKY 3x1 CYKY 5x1 CYKY Ovladač žaluzie ve vybraném designu /SYKKY Krb na biolíh Pokoj s podlahovým topením Snímač teploty ve vybraném designu Elektro rozvaděč Rozvaděč na topení Pokoj s radiátorem Snímač teploty ve vybraném designu CYKY Moduly FutureNow 3x1 CYKY

18

19 HDMI HDMI HDMI Dálkový ovladač SR-250 Dálkový ovladač SR-250 Dálkový ovladač SR-250 Zvonek + kamery Jednoduchý videointerkom Venkovní prostor Kontakt Videoserver DVR Switch 7" vestavný dotykový panel Venkovní prostor Relé Videovýstup Switch Videoserver Axis Kontakt 7" vestavný dotykový panel (pouze obraz) Relé HC-250 IR HC-250 IR Zvonek Elektrický zámek Elektrický zámek Audio interkom + kamery Venkovní prostor Videoserver DVR Venkovní prostor Videointerkom Control4 Switch Audio Relé Switch HC-250 7" vestavný dotykový panel IR Relé Videoserver DVR HC-250 7" vestavný dotykový panel Audio interkom Elektrický zámek Venkovní hláska Elektrický zámek 7" vestavný dotykový panel 7" přenosný dotykový panel

20

21 Doporučení pro vedení kabeláže a přípravu kabelových tras při plánování a provádění instalací systému Control4 Seznam technologií Ovládání žaluzií, rolet a markýz Ovládání světel Ovládání elektrických zámků dveří, garážových vrat a vjezdové brány Topení, klimatizace a větrání centrální zdroj tepla/chladu a zónová regulace teploty místností Řídicí systém Control4 Distribuce hudby (stereo) do jednotlivých místností Ozvučení poslechové místnosti (obývací pokoj) 5.1 / 7.1 / 9.2 Příjem TV pozemní /satelitní/kabelová/ip televize Distribuce videa od centrálních zdrojů/přehrávačů do jednotlivých místností k televizorům Zabezpečovací systém, vnitřní zabezpečení /obvodové a venkovní zabezpečení Elektronická požární signalizace Kamerový dohledový systém (CCTV) Interkom / domácí telefon Technologie bazénu Technologie automatického zavlažování Televize / projektor (komponenty v místnosti) Požadované kabely nebo husí krk Typ kabelu 1x koaxiální kabel (RG59 a vyšší) 1x kabel (Cat 5 a vyšší) 1x kabel (Cat 5 a vyšší) 1x kabel (Cat 5 a vyšší) 1x kabel (Cat 5 a vyšší) 1x kabel (Cat 5 a vyšší) 1x kabel (Cat 5 a vyšší) Použití DVB signál (pozemní, satelitní či kabelové vysílání) Přenos HDMI signálu z technické místnosti (centrální zdroje) Řídící signály IR / RS-232 (obvykle prvek na LAN) Chytrá TV (internetové služby) AV receiver Bluray přehrávač / Mediaplayer Settopbox pro televizní příjem (DVB-T/S/C, IPTV, ) YATUN, s.r.o., V Olšinách 75, Praha

22 Televize / projektor (komponenty v technické místnosti) Požadované kabely nebo husí krk Typ kabelu 1x koaxiální kabel (RG59 a vyšší) 1x kabel (Cat 6A a vyšší) 1x kabel (Cat 5 a vyšší) 1x kabel (Cat 5 a vyšší) 1x kabel (Cat 5 a vyšší) 6 9x reproduktorový kabel 1-2x Použití DVB signál (pozemní, satelitní či kabelové vysílání) Přenos HDMI signálu z technické místnosti (centrální zdroje) Řídící signály IR / RS-232 (obvykle prvek na LAN) Chytrá TV (internetové služby) Rezerva Pro ozvučení 5.1/7.1/9.2, AV receiver v technické místnosti kabely pro subwoofery YATUN, s.r.o., V Olšinách 75, Praha

23 Ozvučení místnosti (stereo) Požadované kabely nebo husí krk (typicky vestavné stropní reproduktory) Typ kabelu 1x stereo reproduktorový kabel (průřez min. 2,5 mm 2 ) Použití Výkonový signál pro reproduktory (případně stereo reproduktor) Vede do technické místnosti (centrální vícezónové zesilovače) Distribuce hudby po síti LAN - může být i bezdrátová - snadno se doplní /přemístí/odstraní - vyžaduje napájení 230V v místě - Jednotky jsou umístěny v dané místnosti nebo v podhledu (pokládají se kabely k reproduktorům) - Stereo - Snadno hraje velký počet různých zdrojů-mp3 Distribuce hudby reproduktorovým vedením z centrálního zesilovače - Skrytá předinstalovaná kabeláž - Jen (obvykle) zapuštěné (neviditelné) reproduktory v podhledech - Typicky koupelny, chodby, kuchyně. - Stereo - Obtížně rozšiřitelné, nejsou-li položeny kabely - Hraje jen takový počet různých zdrojů kolik je připojeno na vstup zesilovače YATUN, s.r.o., V Olšinách 75, Praha

24 Topení a klimatizace 1x Cat 5 z rozvaděče do místa potenciálního umístění snímače teploty v místnosti - ve výšce cca cm - snímač nesmí být ovlivňován přímým prouděním teplého vzduchu od topidla - snímač nesmí být ovlivňován přímým slunečním zářením - snímač nemá být na vnější ochlazované stěně. 3x1 CYKY z elektrického rozvaděče ke každému topnému tělesu pro ovládání ventilu CYKY z elektrického rozvaděče do podlahového rozvaděče topení - Počet žil závisí na počtu řízených okruhů Žaluzie, rolety a markýzy 5x1 CYKY z elektrického rozvaděče k elektricky ovládaným žaluziím, ke každé jednotce s pohonnými motory žaluzií obvykle nad oknem - Volitelně k řídící jednotce žaluzií (např. u typu SOMFY) 5x1 CYKY z elektrického rozvaděče k elektricky oknům - Volitelně k řídící jednotce oken (je-li instalována) SYKFY/ z elektrického rozvaděče k vypínačům YATUN, s.r.o., V Olšinách 75, Praha

25 Dotykové panely pro ovládání 1x Cat 5 + CYKY (230 V) k dotykovým panelům Control4 ve zdi - ve výšce cca cm Meteostanice a domácí spotřebiče SYKFY / do míst potenciálního umístění tlačítek určených pro ovládání ostatních technologií Audio, žaluzie, bazén, topení, osvětlení, ve zdi, ve výšce cca cm, doporučena i jen jako rezerva pro příští rozšiřování systému v instalační krabici s krytkou. 1x Cat 5 do místnosti s pračkou/sušičkou. pro sledování stavu a dokončení pracího cyklu apod. 1x Cat 5 za ledničku pro připojení detekce poruchy pokles teploty/otevřené dveře 1x Cat 5 nebo 230V k retranslátorům rádiového ZigBee signálu (do instalační krabice nebo do nábytku v patře) 1x Cat 5 Kabel pro připojení meteostanice (PoE) nebo + 230V typicky na střechu, v bezpečné vzdálenosti od hromosvodu 1x Cat 5 do místa připojení snímače deště/sněžení 1x Cat 5 do místa připojení snímačů intenzity osvětlení YATUN, s.r.o., V Olšinách 75, Praha

26 Zabezpečení, kamery a kontrola přístupu 2x Cat V Kabeláž pro připojení interkomu audio/video/ovládání zámku/ovládání závor-brány, stav otevření branky-brány/zvonek- tlačítka. K vstupním dveřím do domu a k brance/bráně- vstup na pozemek. Do instalační krabice do výš cca 160cm zajistit viditelnost obličeje. 1x Cat 5 k IP kamerám (možno volitelně 230V pro napájení IR přísvitu, vytápění.), umístění pod stropem nebo na stropě 1x koaxiální kabel k analogovým kamerám + 230V pro napájení a IR přísvit, vytápění, umístění pod stropem nebo na stropě 1x Cat 5 ke klávesnicím řízení přístupu nebo čteček ID karet, otisku prstu, podle potřeby z vnitřní i vnější strany dveří, doporučeno ponechat rezervu v instalační krabici (ve výšce cca 1,2m) na venkovní zdi pro připojení klávesnice pro snadné ruční ovládání vrat garáže bez potřeby stále mít ovladač dálkového ovládání 1x Cat 5 k magnetickým kontaktům snímání stavu dveří a garážových a venkovních vrat/bran, střešních a balkónových oken 1x Cat 5 Kabel pro připojení čidel EZS/detektorů přítomnosti k binárním vstupům systému Control4 typicky v u stropu v rohu, tak aby detektor nemířil do okna a do dveří Kabel pro připojení detektorů kouře/teploty systému požární signalizace typicky na strop 1x Cat 5 nebo 230V k retranslátorům rádiového ZigBee signálu zajišťujícím pokrytí objektu signálem ZigBee v prostorách kde má být možno používat rádiový dálkové ovladače SR250/SR150/IMR-10 nebo jiná ZigBee zařízení (typicky v podhledu, v nábytku, v plastové instalační krabici), dle materiálu stavby typicky v rozestupu cca 15-35m. 1x Cat V k WiFi Access pointům zajišťujícím pokrytí objektu signálem WiFi v prostorách kde má být možno používat přenosná dotyková ovládací zařízení (7 Control4 panely, ipady, ipody, iphone ) nebo bezdrátové WiFi rozšiřovací moduly IR, Relé a vstupů řady itouch Technická místnost (19 rozvaděč) propojení mezi systémy Anténní vedení od externích AM/FM antén do technické místnosti nebo do jiného místa kde jsou umístěny AM/FM přijímače 1x Cat 5 Kabel pro připojení ovládání kotle/rekuperační jednotky/řídící jednotky MaR k systému Control4 dvoustavovými signály nebo pomocí RS232 či Ethernetu Kabel pro připojení ústředny EZS/EPS pomocí RS232/Ethernetu k systému Control4 2 x Cat 5 Kabel pro připojení řídící jednotky technologie bazénu k systému Control4 dvoustavovými signály nebo pomocí RS232 či Ethernetu (vizualizace teploty vody/vzduchu, stav a ovládání zavírání krytu bazénu ) 2 x Cat 5 Kabel pro připojení řídící jednotky závlahy k systému Control4 dvoustavovými signály nebo pomocí RS232 či Ethernetu 2 x Cat 5 Kabel ke skříni s elektroměry/vodoměry rezerva pro možné rozšíření o odečty energií 1 x Cat 5 Kabely pro propojení na telefonní ústřednu (přepínání režimu/směrování hovorů ) YATUN, s.r.o., V Olšinách 75, Praha

27 Další poznámky 1. V technické místnosti počítejte s dostatečným prostorem pro umístění jednoho či více 19 rozvaděčů pro AV techniku a řídící systém zesilovače, rádia, satelitní přijímače, řídící jednotky, maticové přepínače 2. V 19 rozvaděči, rozvodné skříni nebo mimo ně ponechat prostor pro UPS a přepěťové ochrany. 3. Počítat s odvodem ztrátového tepla z rozvaděče a technické místnosti!!! Zesilovače a satelitní přijímače jsou velkými zdroji tepla!!! 4. Pokud možno řídící jednotky, ZigBee retranslátory, IO moduly, routery, switche, WiFi Access Pointy napájet z jednoho napájecího okruhu (fáze) zálohovaného a filtrovaného pomocí UPS na dobu cca 2-5min. YATUN, s.r.o., V Olšinách 75, Praha

28

29 Inteligentní dům Design. Komfort. Jednoduchost. Neviditelné reproduktory Amina Řízení Control4 Dock iroom AV receiver Integra

30 Elegantní design Elegantní design Elegantní design chni se čas od času setkáváme s problémem, u televize umístit přehrávač, satelitní jímač a další AV techniku. Nemluvě o tom, že jí spousty ovladačů, což z pohodlného dování filmu doma činí horor na pokračování. Všichni Všichni se se čas se čas čas od od od času času setkáváme s s s problémem, kam kam u u u televize umístit umístit přehrávač, satelitní Všichni se čas od času setkáváme s problémem, přijímač a a další a další AV AV AV techniku. Nemluvě o o tom, o tom, že že že kam u televize umístit přehrávač, satelitní přijí- mají mají spousty ovladačů, což což což z z z pohodlného mač a další AV techniku. Nemluvě o tom, že mají sledování filmu filmu doma doma činí činí činí horor horor na na na pokračování. štěstí na spousty to vše ovladačů, existuje což řešení. z pohodlného AV techniku sledování žeme schovat filmu doma do činí technické horor na pokračování. místnosti (a chat si jen televizi na zdi) a na ovládání celého ýváku používat pouze jediný chytrý ovladač bo třeba telefon či tablet. Naštěstí na na na to to vše to vše vše existuje řešení. řešení. AV AV AV techniku Naštěstí na to vše existuje řešení. AV techniku mů- můžeme schovat schovat do do technické do do technické místnosti místnosti (a nechat (a (a (a si nechat jen nechat televizi si si jen si jen na jen televizi zdi) televizi a na na ovládání na zdi) zdi) zdi) a a na a na celého na ovládání obýváku celého celého používat obýváku pouze používat jediný pouze pouze chytrý jediný jediný ovladač chytrý chytrý nebo třeba ovladač telefon či tablet. nebo nebo třeba třeba telefon telefon či či tablet. či tablet. jný ovladač Stejný (nebo ovladač chytrý (nebo chytrý telefon či tablet) také é můžete použít na ovládání celého domu s topení a klimatizaci, světla, zabezpečení, uzie až po třeba závlahu zahrady. Stejný můžete Stejný použít ovladač (nebo na (nebo ovládání chytrý chytrý celého telefon telefon domu či či tablet) či tablet) přes topení a klimatizaci, světla, zabezpečení, žaluzie také také můžete použít použít na na na ovládání celého celého domu domu až po třeba závlahu zahrady. přes přes topení topení a a a klimatizaci, světla, světla, zabezpečení, žaluzie Telefon žaluzie až až je po až po na po třeba řízení třeba domu závlahu sice zahrady. prima, ale vždy je potřeba nějaké ovládání, které z domu nikdo neodnese a nikdy nemá vybité baterky. Haldy Telefon je je na je na na řízení řízení domu domu sice sice prima, prima, ale ale ale vždy vždy je je je nepřehledných ovladačů na stěnách můžete nahradit potřeba elegantním nějaké nějaké ovládání, skleněným které které dotykovým z z domu z domu nikdo pane- nikdo lem. neodnese Tak nejen a a nikdy a nikdy zbavíte nemá nemá své vybité stěny vybité akné, baterky. ale Haldy také Haldy se nepřehledných pomocí přehledného ovladačů na na grafického na stěnách rozhraní můžete bude nahradit dům elegantním lépe ovládat. skleněným dotykovým panelem. Tak Tak Tak nejen nejen zbavíte zbavíte své své své stěny stěny akné, akné, ale ale ale také také se se se pomocí přehledného grafického rozhraní bude bude dům dům lépe lépe ovládat. efon je na řízení domu sice prima, ale vždy je třeba nějaké ovládání, které z domu nikdo odnese a nikdy nemá vybité baterky. Haldy přehledných ovladačů na stěnách můžete hradit elegantním skleněným dotykovým nelem. Tak nejen zbavíte své stěny akné, ale é se pomocí přehledného grafického rozhraní de dům lépe ovládat. Domácí kino jediným tlačítkem Hudba v každém pokoje Řízení světel Komfort a pohodlí Ochrana a bezpečí Mobilní přístup Průměrná domácnost má má více více více než než než elektronických zařízení. zařízení. Používejte na na ně na ně jediný ně jediný ovladač! Průměrná domácnost má více než 20 elektronických zařízení. měrná domácnost má více než 20 elektronických zařízení. Používejte na ně jediný ovladač! žívejte na ně jediný ovladač! Pro více informací navštivte

31 Skryjte Skryjte reproduktory Skryjte reproduktory Skryjte reproduktory eviditelné Neviditelné reproduktory reproduktory AMINA AMINA Neviditelné reproduktory AMINA Vynikající Vynikající kvalita zvuku, kvalita zcela zvuku, neviditelné zcela neviditelné pro vás i vaše pro vás hosty. i vaše hosty. Vynikající kvalita zvuku, zcela neviditelné pro vás i vaše hosty. Neviditelné Neviditelné Neviditelné reproduktory reproduktory reproduktory AMINA AMINA AMINA zajistí AMINA dokonalé zajistí dokonalé ozvučení ozvučení pro váš pro váš zajistí dokonalé ozvučení pro váš domov, domov, ať domov, je v ať jakémkoli ať je v je jakémkoli v jakémkoli stylu stylu a z stylu a jakékoli z jakékoli a z epochy. jakékoli epochy. Umožní epochy. Umožní vám Umožní vám vám poslech Vynikající poslech křišťálově poslech kvalita křišťálově křišťálově čisté zvuku, hudby, zcela neviditelné čisté čisté hudby, aniž hudby, pro aniž vás by aniž vás vzhledově Neviditelné by vzhledově vás reproduktory vzhledově rušily rušily tradiční AMINA tradiční rušily jsou či či tradiční umístěny pod omítkou nebo ve stropě a díky či vás i vaše hosty. vestavěné vestavěné reproduktory. reproduktory. Vše je Vše zaměřeno je Vše zaměřeno je zaměřeno jen jen na na design jen design na a a design dekoraci a dekoraci tomu nenarušují celkový vzhled moderního Neviditelné reproduktory AMINA zajistí dokonalé ozvučení pro váš domov, ať je v jakémkoli vašeho domova vašeho domova a na a vaši na a příjemnou vaši na vaši příjemnou příjemnou relaxaci interiéru. relaxaci v relaxaci prostředí, v v prostředí, které si si které si sami navrhnete. stylu sami sami a z jakékoli navrhnete. epochy. Umožní vám poslech Neviditelné reproduktory AMINA je možné křišťálově čisté hudby, aniž by vás vzhledově zakrýt omítkou, dřevem, tapetou, kůží a dalšími materiály. nebo Neviditelné Neviditelné reproduktory AMINA AMINA jsou AMINA jsou umístěny jsou umístěny pod pod omítkou pod nebo omítkou rušily tradiční či vestavěné reproduktory. Vše je ve stropě ve zaměřeno ve stropě jen a stropě díky a na design tomu díky a a díky tomu dekoraci nenarušují tomu nenarušují vašeho nenarušují celkový celkový vzhled celkový vzhled moderního vzhled moderního domova interiéru. interiéru. a na vaši příjemnou relaxaci v prostředí, které interiéru. si sami navrhnete. Neviditelné reproduktory AMINA je možné zakrýt omítkou, dřevem, Neviditelné Neviditelné reproduktory reproduktory AMINA je AMINA možné je zakrýt možné omítkou, zakrýt omítkou, dřevem, dřevem, tapetou, kůží a dalšími materiály. tapetou, kůží tapetou, a dalšími kůží a materiály. dalšími materiály. Ukázka umístění Ukázka umístění Ukázka umístění kázka umístění Ukázka umístění Výsledný design Ukázka umístění Ukázka umístění Ukázka umístěn Výsledný design Výsledný design

32 Rozsviťte si S vývojem moderního designu stále stoupají nároky na osvětlení. Používají se moderní osvětlovací technologie a světelné scény, které se často průběžně přizpůsobují prostředím a situacím. Pro plnění těchto nároků je důležité co nejjednodušší ovládání. Systém Control4 přichází s možností centrálního ovládání světel a světelných scén v celém domě jediným univerzálním ovladačem. Zároveň je možné jako ovladač použít váš telefon či tablet. Díky zpětné vazbě tak získáte možnost ovládání z jednoho místa i přehled o tom, kde se právě svítí. Vytvořte si světelné scény pro jeden pokoj nebo pro celý dům. S pohybovými čidly, stmívači a časovačem nejen ušetříte za energie, ale také zvýšíte bezpečnost.

33 Skryjte reproduktory Neviditelné reproduktory Amina mohou být skryté pod omítkou, kůží či třeba dřevěným obložením. Výsledkem bude čistý a ničím nerušený design. Schovejte reproduktory Neviditelné reproduktory Amina mohou být skryté pod omítkou, kůží či třeba dřevěným obložením. Výsledkem bude čistý a ničím nerušený design. Nechte rozzářit svůj dům Pouhým stiskem tlačítka můžete spustit světelnou scénu. Anebo nastavovat jednotlivá světla (intenzita či barva) ze svého telefonu, tabletu či dotykového panelu na zdi. Nechte rozzářit svůj dům Pouhým stiskem tlačítka můžete spustit světelnou scénu. Anebo

34 Zbavte se nevzhledné techniky Ukryjte všechny AV komponenty a další přístroje do skříně či technické místnosti.

35 Snadné ovládání Snadné ovládání Namísto Namísto nepřehledných nepřehledných textových textových displejů, displejů, vypínačů vypínačů a ovladačů a vám ovladačů nabízíme vám jednoduché nabízíme a pohodlné jednoduché grafické ovládaní, a pohodlné které nahradí grafické Snadné všechny ovládaní, dosavadní ovládání které ovladače nahradí domovních všechny technologií jako dosavadní ovladače jsou AV technika, domovních světla, topení, technologií klimatizace, jako větrání, jsou AV tepelné technika, čerpadlo světla, a další. topení, klimatizace, Namísto větrání, nepřehledných tepelné čerpadlo textových a další. displejů, vypínačů a ovladačů vám nabízíme jednoduché a pohodlné grafické ovládaní, které nahradí všech TV obrazovka dosavadní ovladače domovních technologií jako jsou AV technika, světla přehledné topení, menu klimatizace, na každé větrání, TV tepelné čerpadlo a další. TV obrazovka Zabudované přehledné menu dotykové na TV každé obrazovka TV panely ovládání, které přehledné se nikdy nevybije menu na každé TV Zabudované dotykové panely ovládání, které se nikdy nevybije Přenosné dotykové Zabudované panely dotykové panely vždy je najdete ovládání, na správném které místě se nikdy nevybije Přenosné dotykové panely vždy je najdete na správném místě Chytrý telefon Přenosné dotykové panely Chytrý pohodlné telefon ovládání vždy doma je najdete i cestách na správném místě pohodlné ovládání doma i na cestách Tablet Chytrý telefon Tablet přehledné ovládání pohodlné odkudkoli ovládání doma i na cestách přehledné ovládání odkudkoli ipad v nepromokavém Tablet obalu ipad v nepromokavém bazén či vířivku přehledné obalu ovládání odkudkoli pro bazén či vířivku Dálkový ovladač ipad s displejem v nepromokavém obalu Dálkový pro ovladač pohodlné s displejem ovládání pro bazén TV či vířivku pro pohodlné ovládání TV Dálkový ovladač s displejem pro pohodlné ovládání TV

36 YATUN s.r.o. V Olšinách 75 Praha, Tel: +420 YATUN 222 s.r.o V Olšinách 75 Praha, Tel: info@yatun.cz info@yatun.cz
