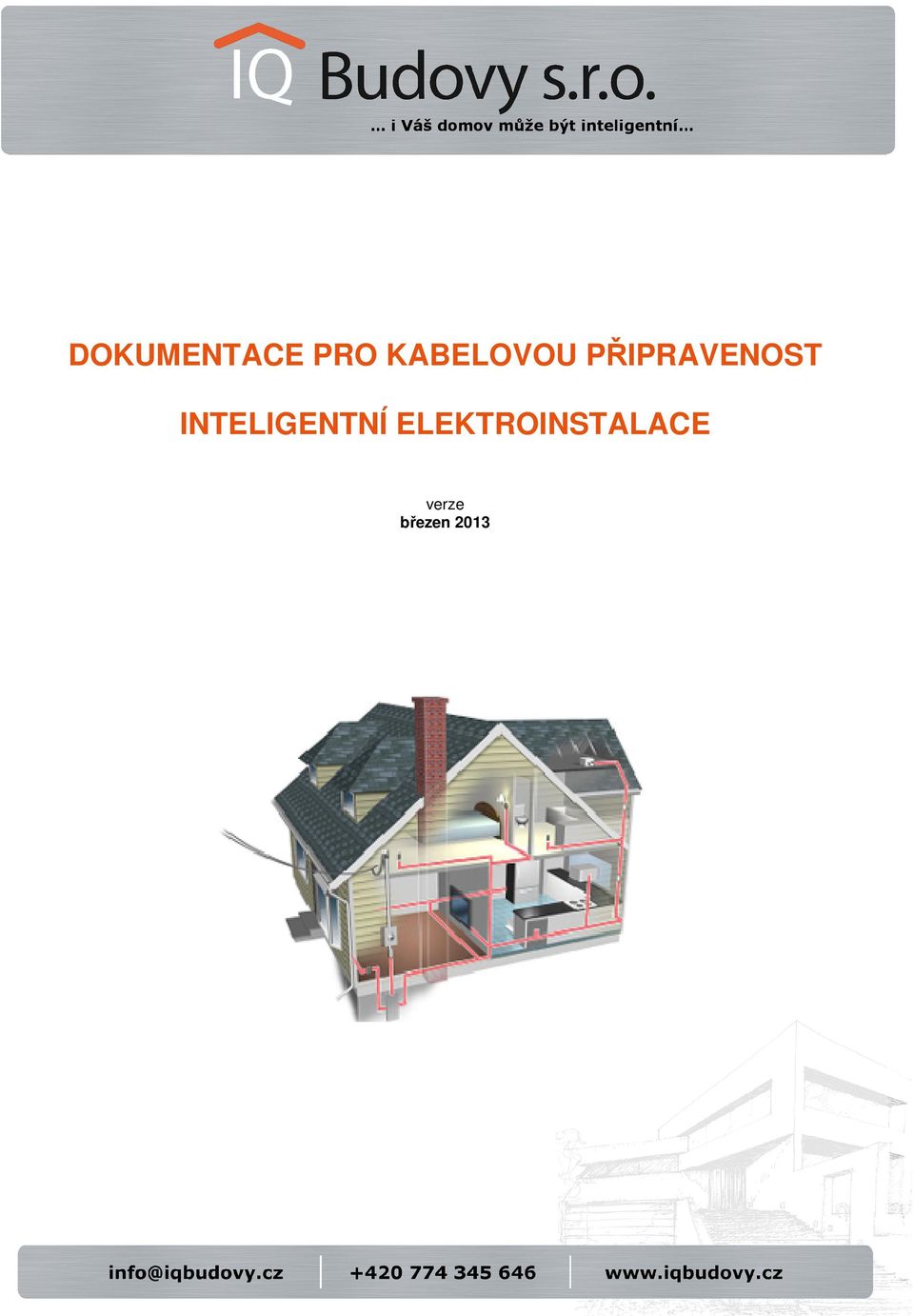

1 DOKUMENTACE PRO KABELOVOU PŘIPRAVENOST PŘIPRAVENOST INTELIGENTNÍ ELEKTROINSTALACE verze březen 2013

2 OSVĚTLENÍ (VENTILÁTORY) - ke světelným okruhům - k ventilátorům - k více světelným okruhům blízko sebe pro úsporu kabeláže - ke světelným okruhům stmívaným, LED apod., s transformátorem v rozvodnici, 230V minimální průřez, delší vzdálenosti i 1x CYKY 3Cx4 STMÍVÁNÍ LED - u stmívaných LED nejlépe z RH 5x1,5 (příp. 5x2,5 a vyšší dle vzdálenosti) k transformátoru, poté 3x2,5 (příp. vyšší dle vzdálenosti) do montážní krabice (nejlépe hluboká KPR 68) pro spoj tvrdého drátu s LANKOVÝM kabelem z LED pásků, odtud již LANKOVÝ kabel 2x1 (dle výrobce) z LED - originální ZÁSUVKOVÉ OKRUHY - běžné zásuvky nespínané stejně jako klasika, zásuvka strop pro garážová vrata - pro kuchyňské zásuvkové okruhy jako myčka, lednice, trouba, mikrovlnka, digestoř ř apod. - spínané zásuvky jako vánoční ní stromek, lampičky, zásuvky apod. natažení zvlášť do rozvodnice 1x CYKY 5Cx2.5 (napájení 400V) - zásuvky 400V (garáž) ŽALUZIE, ROLETY A MARKÝZY nebo - k elektricky ovládaným žaluziím, ke každé jednotce s pohonnými nými motory žaluzií obvykle nad oknem, nebo k řídící jednotce žaluzií - kabel dle typu ovl. napětí 230V / 24V / aj. - roleta bazénu - bezpečnostní roleta nebo - k elektrickým oknům, nebo k řídící jednotce oken - kabel dle typu ovl. napětí 230V / 24V / aj. - u SMI motorů natažení kabelu jako sběrnice 1x UTP kabel (ovládání) - markýzy

3 A/V, TELEVIZE, PROJEKTOR, KOMPONENTY V MÍSTNOSTI I VENKU Požadované kabely nebo husí krk 1x koaxiální kabel (RG59 a vyšší) - DVB signál, pozemní, satelitní či i kabelové vysílání 6x UTP kabel (Cat5 a vyšší) - Přenos HDMI signálu z technické místnosti (centrální zdroje) - Řídící signály IR / RS obvykle prvek na LAN - Chytrá TV - internetové služby - AV receiver - Bluray přehrávač / Mediaplayer - Settopbox pro televizní příjem (DVB-T/S/C, IPTV, ) OZVUČENÍ MÍSTNOSTI Požadované kabely nebo husí krk (typicky vestavné stropní reproduktory) 1x stereo (4 žíly) reproduktorový kabel (průřez min. 2,5 mm2) - Výkonový signál pro reproduktory (případně stereo reproduktor) - Vede do technické místnosti (centrální vícezónové zesilovače) 1x mono (2 žíly) reproduktorový kabel (průřez min. 2,5 mm2) - Výkonový signál pro reproduktor - Vede do technické místnosti (centrální vícezónové zesilovače) Dolby (5+1) - umístění dle dispozic místnosti TERASA, POSEZENÍ, APOD. - ovládací prvek, tlačítko - osvětlení - zásuvkové okruhy 1x 2 žílový reproduktorový kabel - audio 1x chránička KOPOFLEX 50 - pro kabelovou rezervu a dodatečné natažení externích technologií) STUDNA / JÍMKA NA VODU 1x CYKY 5Cx2.5 (napájení 230V) - čerpadlo - hlídání hladiny - v případě realizace podružné rozvodnice s ovládáním prvků v blízkém exteriéru

4 TRASA OD EL. ROZVODNICE (RE+HDS) PO HLAVNÍ ROZVODNICI 1x CYKY 4Bx16 (napájení RD) 1x CYKY 3Cx1.5 (HDO) 1x TCEPKPFLE 5x4x0,6 (vyrobený pro venkovní podmínky pro DT a přenos slaboproudu) - domácí telefon - magnetické kontakty - rezerva 1x CYKY 5Cx2.5 (napájení vjezdová brána) 1x J-Y(St)Y 4x2x0.8 (magnety, ovládání, rezerva) 1x CYKY 3Cx1.5 (osvětlení, příp. silové ovládání) PŘÍSTAVEK, GARÁŽOVÉ STÁNÍ, KŮLNA, JEZÍRKO, AJ. VENKOVNÍ TECH. 1x CYKY 5Cx4 (napájení) - hlavní napájení, příp. vyšší dle odběru technologií 1x CYKY 3Cx1.5 (HDO) - signalizace, odpínání, příp. silové ovládání 1x CYA 6 (uzemnění, GND) TOPENÍ A KLIMATIZACE - do míst potenciálního umístění snímačů teploty v místnostech, ve výšce cca cm, 150cm, kde snímač / termostat nebude ovlivněn přímým prouděním teplého vzduchu od topidla, přímým slunečním zářením a neměl by být na vnější ochlazované stěně. - k topným tělesům pro ovládání ventilů topných těles nebo podlahového topení napětím 24V nebo 230V - umístění za radiátorem na straně kde bude umístěn ovládaný ventil nebo pro podlahové topení v rozdělovači - do rozdělovačů podlahového topení, kapilárních rohoží apod. pro řízení hlavic ventilů nebo - k technologiím klimatizace, vzduchotechniky 1x CYKY 5Cx2.5 (napájení 230V) - k místům potencionálního řízení MaR, spouštění čerpadel, měření teplot, ovládání 0-10V apod. - ke krbu, ovládání čerpadla, měření teplot, apod.

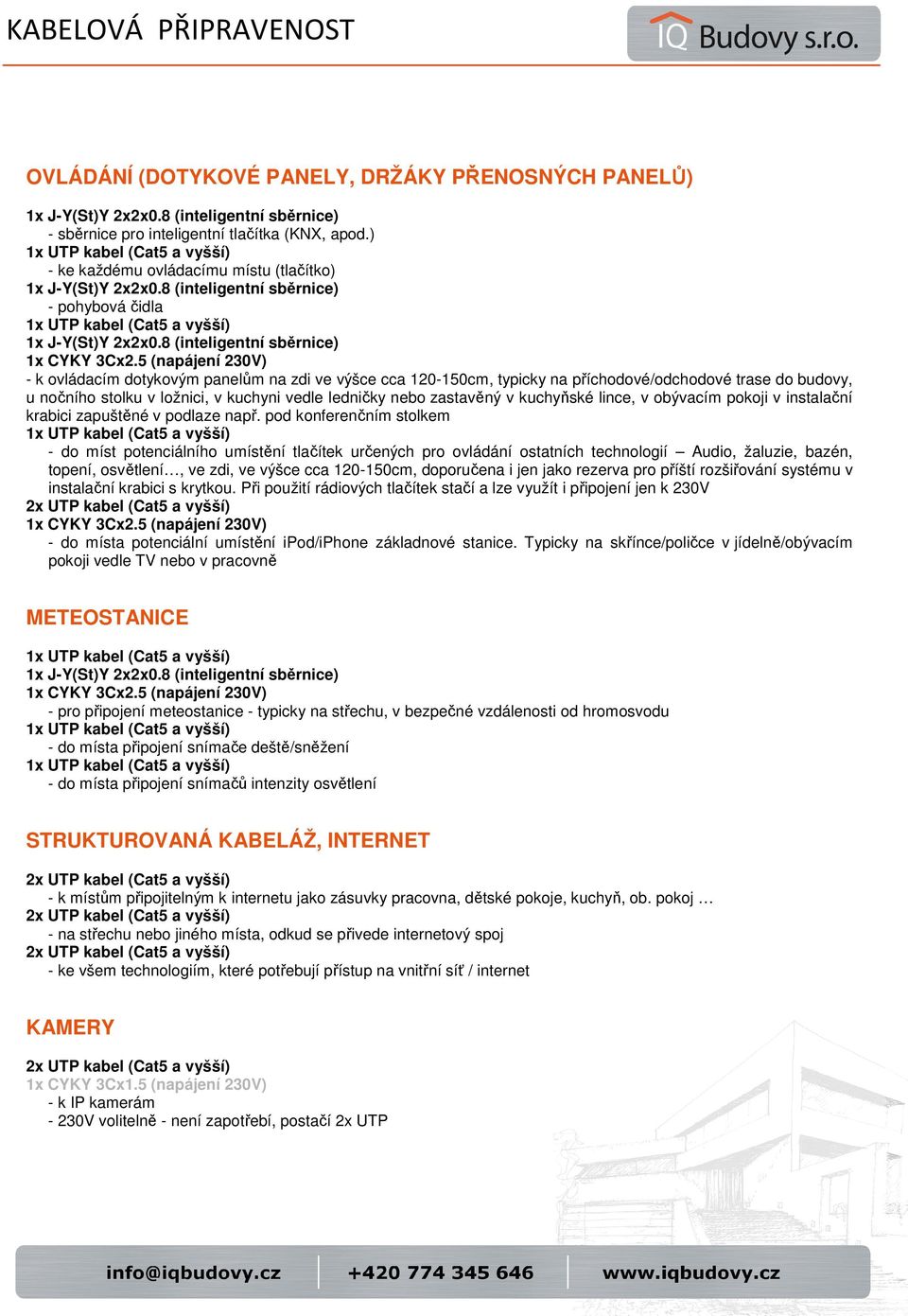

5 OVLÁDÁNÍ (DOTYKOVÉ PANELY, DRŽÁKY PŘENOSNÝCH PANELŮ) - sběrnice pro inteligentní tlačítka (KNX, apod.) - ke každému ovládacímu místu (tlačítko) - pohybová čidla - k ovládacím dotykovým panelům na zdi ve výšce cca cm, typicky na příchodové/odchodové trase do budovy, u nočního stolku v ložnici, v kuchyni vedle ledničky nebo zastavěný v kuchyňské lince, v obývacím pokoji v instalační krabici zapuštěné v podlaze např. pod konferenčním stolkem - do míst potenciálního umístění tlačítek určených pro ovládání ostatních technologií Audio, žaluzie, bazén, topení, osvětlení, ve zdi, ve výšce cca cm, doporučena i jen jako rezerva pro příští rozšiřování systému v instalační krabici s krytkou. Při použití rádiových tlačítek stačí a lze využít i připojení jen k 230V - do místa potenciální umístění ipod/iphone základnové stanice. Typicky na skřínce/poličce v jídelně/obývacím pokoji vedle TV nebo v pracovně METEOSTANICE - pro připojení meteostanice - typicky na střechu, v bezpečné vzdálenosti od hromosvodu - do místa připojení snímače deště/sněžení - do místa připojení snímačů intenzity osvětlení STRUKTUROVANÁ KABELÁŽ, INTERNET - k místům připojitelným k internetu jako zásuvky pracovna, dětské pokoje, kuchyň, ob. pokoj - na střechu nebo jiného místa, odkud se přivede internetový spoj - ke všem technologiím, které potřebují přístup na vnitřní síť / internet KAMERY - k IP kamerám - 230V volitelně - není zapotřebí, postačí 2x UTP

6 ZABEZPEČENÍ, KONTROLA PŘÍSTUPU, DOMÁCÍ TELEFON - zvonkové tlačítko - připojení interkomu audio / video / ovládání zámku / ovládání závor - brány, stav otevření branky - brány / zvonek - tlačítka. K vstupním dveřím do domu a k brance / bráně - vstup na pozemek. Do instalační krabice do výšky cm 160cm - zajistit viditelnost obličeje u videotelefonu v exteriéru / interiéru! - ke klávesnicím řízení přístupu nebo čteček ID karet, otisku prstu, podle potřeby z vnitřní i vnější strany dveří, doporučeno ponechat rezervu v instalační ní krabici (ve výšce cca 1,2m) na venkovní zdi pro připojení klávesnice pro snadné ruční ovládání vrat garáže bez potřeby stále mít ovladač dálkového ovládání - na půdu (PCO, připojení na pult, vysílač - nutno proměřit s technikem PCO!) 1x UTP kabel (nebo jiný dvoužilový kabel) - k magnetickým kontaktům, snímání stavu dveří a garážových a venkovních vrat/bran, střešních a balkónových oken 1x UTP kabel (nebo jiný dvoužilový kabel) - k otevírání elektrických zámků dveří, ovládání garážových a venkovních vrat / bran a vstupních branek, střešních a balkónových oken 1x Sykfy 3x2x0.5 1x UTP kabel (alternativní řešení) - připojení čidel EZS/detektorů přítomnosti k binárním vstupům typicky v u stropu v rohu, tak aby detektor nemířil do okna a do dveří - Kabel pro připojení detektorů kouře / teploty, CO2, plynu (kotelna), systému požární signalizace - typicky na strop - k retranslátorům rádiového ZigBee signálu zajišťujícím pokrytí objektu signálem ZigBee v prostorách kde má být možno používat rádiový dálkové ovladače nebo jiná ZigBee zařízení (typicky v podhledu, v nábytku, v plastové instalační krabici), dle materiálu stavby typicky v rozestupu cca 15-35m. TECHNICKÁ MÍSTNOST (19 ROZVADĚČ) PROPOJENÍ MEZI SYSTÉMY A/V Anténní vedení od externích AM/FM antén (půda) do technické místnosti nebo do jiného místa kde jsou umístěny AM/FM přijímače 10x koaxiální kabel (RG59 a vyšší) - ze střechy do rozvodnice A/V - pro připojení ovládání kotle/rekuperační jednotky/řídící jednotky MaR k systému Control4 dvoustavovými signály nebo pomocí RS232 či Ethernetu - Kabel pro připojení ústředny EZS/EPS pomocí RS232/Ethernetu k systému Control4 - pro připojení řídící jednotky technologie bazénu k systému dvoustavovými signály nebo pomocí RS232 či Ethernetu (vizualizace teploty vody/vzduchu, stav a ovládání zavírání krytu bazénu ) - pro připojení řídící jednotky závlahy k řídícímu systému dvoustavovými signály nebo pomocí RS232 či Ethernetu - ke skříni s elektroměry/vodoměry ry rezerva pro možné rozšíření o odečty energií - pro propojení na telefonní ústřednu (přepínání režimu/směrování hovorů )

7 DALŠÍ POZNÁMKY A AUTOMATIZACE - do místnosti s pračkou/sušičkou. kou. pro sledování stavu a dokončení pracího cyklu apod. - za ledničku pro připojení detekce poruchy - pokles teploty/otevřené dveře - k retranslátorům rádiového ZigBee signálu (do instalační ní krabice nebo do nábytku v patře) - k WiFi Access pointům - doporučeno ponechat rezervu dostatečně velký instalační ní prostor v nábytku/ podhledech/ plastových instalačních krabicích pro případné rozšíření o další moduly 1x UTP kabel (nebo jiný dvoužilový kabel) - k potenciálním hrozbám záplavy (technická místnost, místnost s nabíjecí nádobou, kuchyň, pračka) - k místu elektrického odpojení hlavního přívodu vody v případě detekce záplavy - k WiFi Access pointům zajišťujícím pokrytí objektu signálem WiFi v prostorách kde má být možno používat přenosná dotyková ovládací zařízení (ipady, ipody, iphone, Samsung, apod.) nebo bezdrátové WiFi rozšiřovací moduly IR - V technické místnosti počítejte s dostatečným prostorem pro umístění rozvaděče (šířka mm nebo větší dle počtu prvků, výška cca 2000mm, hloubka mm) pro silnoproudá zařízení, inteligentní systém a vyvazovací svorky, případně transformátory pro svítidla apod. - V technické místnosti počítejte s dostatečným prostorem pro umístění 19 rozvaděče - RACK (šířka 600mm, výška mm, hloubka 600mm) pro AV techniku a řídící systém zesilovače, e, rádia, satelitní přijímače, řídící jednotky, maticové přepínače - V 19 rozvaděči, rozvodné skříni nebo mimo ně ponechat prostor pro UPS a přepěťové ochrany. - Počítat s odvodem ztrátového tepla z rozvaděče a technické místnosti!!! Zesilovače e a satelitní přijímače jsou velkými zdroji tepla!!! - Pokud možno řídící jednotky, ZigBee retranslátory, IO moduly, routery,switche, e, WiFi Access Pointy napájet z jednoho napájecího okruhu (fáze) zálohovaného a filtrovaného pomocí UPS na dobu cca 2-5min. OSTATNÍ NEUVEDENÉ TECHNOLOGIE - nebo jiné (CYKY 3Cx4) dle odběru/příkonu zařízení, whirlpool - vířivka, sauna - přesný typ kabelu dle druhu technologie
