Technické parametry. WiFi přijímač. R4-5A Konstantní napájecí zónový přijímač. R4- CC Konstantní proudový zónový přijímač.

Transkript

1 WiFi- 104 WiFi xxx je univerzální domácí/kancelářský řídící systém. Díky funkci WiFi instalovaných v mobilních zařízení dokážete ovládat různé typy LED osvětlení - po instalaci software do ios nebo Android telefonů, tabletů a dalších mobilních zařízení. To umožňuje ovládat LED osvětlení prostřednictvím mobilních zařízení a vytvářet skupiny, sítě osvětlení. Wifi xxx je integrovaný systém se čtyřmi funkčními kontrolami včetně stmívání, nastavování barevné teploty, RGB a RGBW, která může být nastavena jako jedna barva, barevná teplota (neutrální bílá + teplá bílá a neutrální bílá + teplá bílá + studená bílá), RGB a pět typů RGBW. Prostřednictvím wifi softwaru můžete snadno ovládat LED světla - max. 12 zón. WiFi xxx řídicí systém podporuje připojení přímo nebo prostřednictvím routeru: Přímé připojení: WiFi- 104 a R4-5A/R4- CC lze ovládat přímo z mobilního telefonu a tabletu. Připojení přes router, kromě dosažení všech funkcí přímého připojení, nebude mít vliv na normální internetovou funkci. Důležitější úlohou je podporovat volné přepínání více kontrolních systémů v softwarovém rozhraní. Jednoduše řečeno ovládat více nezávislých systémů např. podporu pro 24 zón ve 2 systémech. Kromě toho, můžete stmívat osvětlení na softwaru podle vašich zvyklostí. Můžete měnit jakoukoliv barvu, spustit jakékoliv měnící se efekty, které se vám líbí. To vám umožní si vychutnat svůj vlastní život v barvách. Pokud nemáte mobilní zařízení, můžete také využít našeho 2.4G RF dálkového ovládání M12, které je k dispozici.

2 Technické parametry WiFi přijímač Standard komunikace: Napájení: Max. výst. proud: Max. výst. Výkon: Vzdálenost ovládání: Provozní teplota: Rozměry: Velikost balení: Váha: 2.4GHz Wi- Fi, b/g/n protokol DC12V - DC24V 4Ax4CH Max 16A 100W/240W/480W (5V/12V/24V) 100m - 20 C + 50 C 128x73x45mm (všh) 135x80x50mm (všh) 290g R4-5A Konstantní napájecí zónový přijímač Bezdrátová frekvence: Napájení: Max. výst. proud: Max. výst. Výkon: Vzdálenost ovládání: Provozní teplota: Rozměry: Velikost balení: Váha: 2,4GHz DC5V - DC24V 5Ax4CH max. 20A 100W/240W/480W (5V/12V/24V) 50m - 20 C + 50 C 175x44x30mm (všh) 178x48x33mm (všh) 110g R4- CC Konstantní proudový zónový přijímač Bezdrátová frekvence: Napájení: Výst. napětí: Výst. proud: Výst. výkon: Vzdálenost ovládání: Provozní teplota: Rozměry: Velikost balení: Váha: 2,4GHz DC12V - DC48V DC3V - DC46V CC350/700/1050mAx4CH (3 v 1) 1,05W- 48,3Wx4CH max 193,2W 50m 20 C + 50 C 175x44x30mm (všh) 178x48x33mm (všh) 110g Software Operační platforma: Rozlišení displeje: WiFi funkce: Velikost softwaru: Jazyk: Kategorie: Android 2,2 nebo IOS 5,1 (ne nižší verze) Více než 960*640 Přístroj musí mít WiFi Android (919Kb), IOS (2,9Mb) Angličtina Spotřebič

3 WiFi přijímač popis Návod k použití 1. Instalace/Odinstalace antény - Ve směru hodinových ručiček - V protisměru hodinových ručiček 2. Indikace světelné kontrolky Běh rychle bliká, asi 25s během elektrické inicializace. Po inicializaci bliká jednou za sekundu. Spojení svíti je- li připojen k WiFi, vypne se při odpojení. RX/RT svítí, jestliže přijímač přijímá nebo vysílá WiFi data. Vypne se ve volném čase. 3. SSID číselné nastavení Použijte přepínač s čísly pro nastavení přijímače (číslo SSID) WiFi- SSID- X, X znamená konkrétní číslo v rozmezí od 0- F, celkem tedy 16 možností. To znamená že WiFi přijímač může nastavit 16 sítí ve stejné oblasti. WiFi se bude inicializovat pokaždé, když se SSID číslo změní. Spuštěný LED indikátor bliká cca 25s, mobilní zařízení vyhledává Wifi po dobu dokončení inicializace.

4 MATCH tlačítko a tlačítko SCENE Krátkým stiskem tlačítka MATCH se začne WiFi přijímač učit ID pro standardní dálkový ovladač M12 (metody učení, viz P7). Krátkým stiskem tlačítka SCENE (scéna) se postupně uživatelsky ukládají módy, celkově 4 scény. Obnova továrního nastavení/smazání hesla Dlouhým stiskem tlačítek MATCH a SCENE (současně) více než 2 sekundy se přístroj vrátí zpět do továrního nastavení, včetně parametrů měnících módů, zón a skupiny parametrů sítě. WiFi vrácená do továrního nastavení: pouze první zóna je aktuální, výchozí režim RGBW, měnící se mód RGB, nejjasnější bílá, žádné skupiny, sítě SSID je WiFi- SSID- X (X je aktuální kódovací spínač odpovídající SSID hodnotám). Obnovení WiFi přijímače je přímo připojené a heslo k připojení je prázdné. Pokyny pro aplikace A. Stažení aplikace B. Návod k obsluze pro software 1. Připojení síťového nastavení Režimy připojení WiFi: přímé spojení jako router nebo jako další směrovač. WiFi přijímač připojen přímo jako router:

5 Zadejte nastavení WiFi mobilního zařízení, klikněte na funkci Wi- Fi, mobilní zařízení začne vyhledávat automaticky WiFi a seznam přijímačů (viz. obr. 1), klepněte na číslo SSID pro připojení (výchozí nastavení je bez hesla). Způsob připojení s dalším routerem: Připojení WiFi přijímače s dalším routerem: a) Připojíte WiFi přijímač stejně jako podle obr. 1 b) Klikněte na svém mobilním zařízení na ikonu a spusťte software, software bude automaticky hledat seznam aktivních WiFi přijímačů, uvidíte následující modrou ikonu (obr. 2) c) Klikněte na tlačítko síť, pro vstup do rozhraní sítě (obr. 4), klikněte na připojit k existující síti LAN, software bude prohledávat dostupnou WiFi síť na seznamu SSID. Vybere router a připojí se (nevybíráte WiFi přijímač), můžete přidat WiFi přijímač bezdrátový router (obr. 5 bezdrátový směrovač TP- LINK1). Opakujte kroky abc, pokud budete potřebovat připojit více WiFi řadičů tohoto bezdrátového routeru.

6 d) Ukončení softwaru WiFi zvolte síťové nastavení vybraného mobilního zařízení a vyberte bezdrátový router pro připojení. Seznam zařízení rozhraní ukazuje obr. 3, když se spustí znovu WiFi software. Dokončete tyto kroky pro připojení k dalšímu routeru. Poznámka: V tomto režimu připojení by se zabránilo automatickému připojení mobilního zařízení k WiFi po dokončení nastavení, které je u mobilního zařízení WiFi nastavení a klikněte na zprávu zapomeň tuto síť (apple IOS) nebo zruš uložení (SAMSUNG mobilní zařízení je zapomenout ), zrušit ukládání WiFi připojení.

7 2. Moje rozhraní (5 druhů) Hlavních rozhraní 5 typů 3. Programování technik pro ovládání zón a) Ovládání zón: Klepněte na tlačítko Zóna a zadejte pásmové rozhraní. Podle požadavků na řízení osvětlení zapněte více zón a vyberte si světelný typ a pojmenujte zónu. Poznámka: WiFi samo o sobě se nachází v zóně 1, do které můžete připojit světla. Pokud tomu tak není, dílčím nastavení může být nahrazena první zóna. b) Programování ID: Krátkým stisknutím programovacího tlačítka na přijímači začne svítit indikátor. Následně zvolte na softwaru počet zón a držte barvu 2-3s. Bzučák oznámí signál a indikátor se opět rozbliká, řízení zón a hlavní řízení bude úspěšně dokončeno.

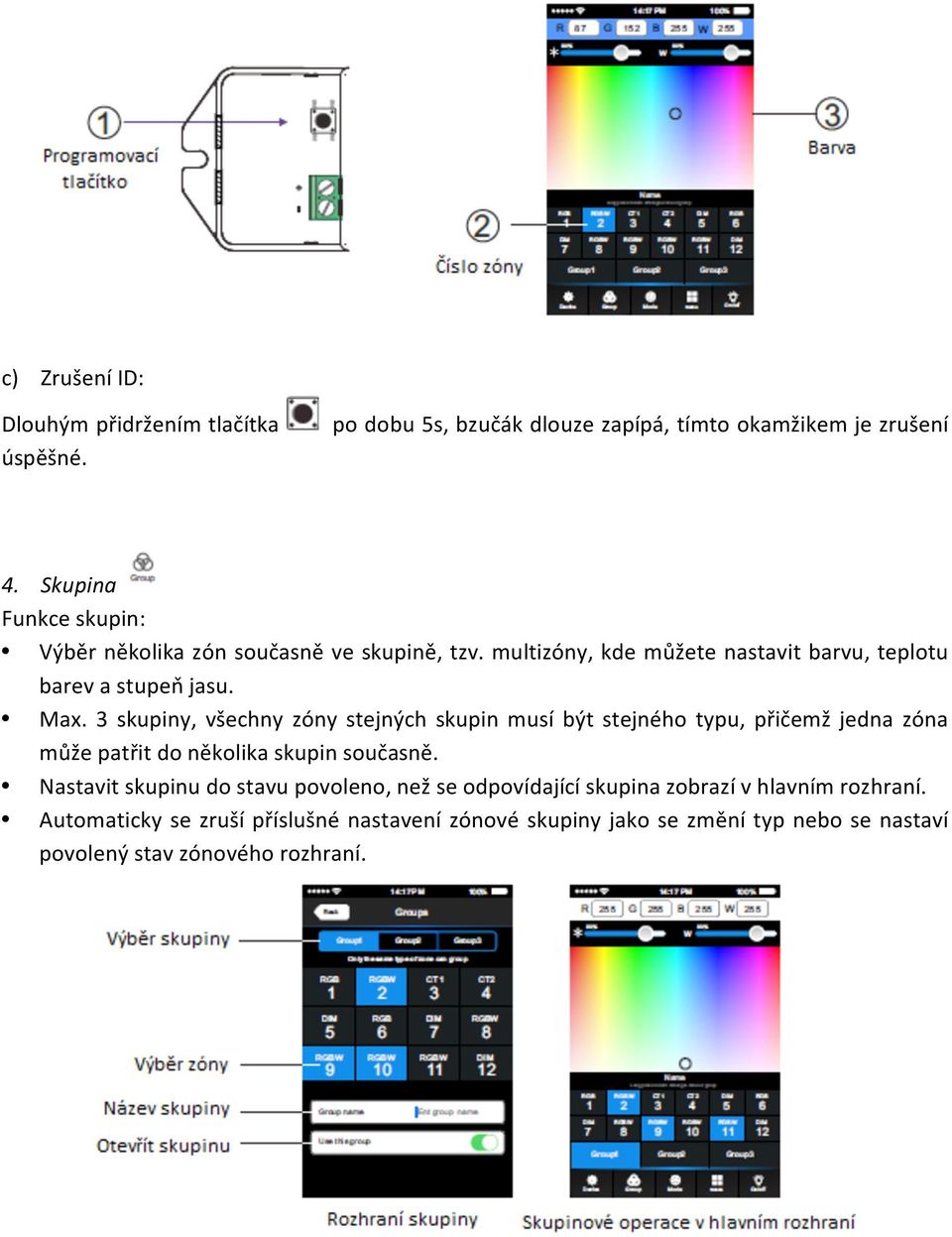

8 c) Zrušení ID: Dlouhým přidržením tlačítka úspěšné. po dobu 5s, bzučák dlouze zapípá, tímto okamžikem je zrušení 4. Skupina Funkce skupin: Výběr několika zón současně ve skupině, tzv. multizóny, kde můžete nastavit barvu, teplotu barev a stupeň jasu. Max. 3 skupiny, všechny zóny stejných skupin musí být stejného typu, přičemž jedna zóna může patřit do několika skupin současně. Nastavit skupinu do stavu povoleno, než se odpovídající skupina zobrazí v hlavním rozhraní. Automaticky se zruší příslušné nastavení zónové skupiny jako se změní typ nebo se nastaví povolený stav zónového rozhraní.

9 5. Rozhraní módu pro RGB/RGBW 6. Rozhraní DIY 7. Rozhraní scény WiFi síť SSID a nastavení hesla V seznamu rozhraní zařízení klikněte na tlačítko "síťový klíč" pro vstup do rozhraní sítě a zvolte "Změnit název SSID a heslo". Zadejte uživatelské nastavení rozhraní. Napište nové jméno a heslo (min. 8 znaků, skládajících se z 0-9 a A- Z). Klikněte na tlačítko aplikovat v pravém horním rohu a uložit změny.

10 Poznámka: V přímém spojení WiFi jako router. Po změně hesla jména a hesla SSID vypněte software, než se zařízení znovu připojí k WiFi. U dalšího bezdrátového připojení k routeru je potřeba kliknout v seznamu rozhraní přístroje pro opětovné hledání WiFi se změněným SSID jménem. poznámka: Pokud zapomenete heslo WiFi sítě stiskněte a více než 2s a přístroj se uvede do továrního nastavení, takže můžete odstranit heslo WiFi sítě Návod k obsluze dálkového ovladače Programování ID Krátce stiskněte tlačítko na WiFi přijímači, bzučák dlouze zapípá, potom stiskněte tlačítko na dálkovém ovladači M12, bzučák opět zapípá, úspěšně naprogramováno. Zrušení ID Dlouze stiskneme tlačítko na WiFi přijímači více než 6s, bzučák dlouze zapípá, zrušení proběhlo úspěšně (zruší všechny spárované ovladače s WiFi přijímačem).

11 Elektrické schéma 1. Připojte LED světlo k zónám přijímače (stejně jako u WiFi) Poznámka: WiFi je standardně nastavena na první zónu, LED svítidla mohou být připojeny a odpojeny hlavním přijímačem. Jestliže jsou odpojena, může být bezdrátově ovládána první zóna. Více zón může být nastaveno na stejný nebo podobný typ. Např. stmívání jedné barvy ve všech zónách, takže vše může být nastaveno na DIM typu. Různé zóny mohou být nastaveny pro různé typy osvětlení několika typů: stmívání, barevná teplota nebo RGB. Osvětlení se připojuje:

12 2. Přímé propojení WiFi jako router 3. Připojení k routeru

13 4. Vzdálenost jednotlivých komponentů Následující vzdálenost se měří v otevřeném prostředí, bezdrátová vzdálenost se sníží. Zkušební vzdálenost před instalací: Pozor 1. Výrobek musí být instalován kvalifikovaným pracovníkem. 2. Tento výrobek není vodotěsný. Nevystavovat slunci a dešti. Při venkovní instalaci se ujistěte, že je namontován ve vodotěsném pouzdře. 3. Dobrým odvodem tepla zvyšujete životnost přijímače. Zajistěte dobré větrání. 4. Zkontrolujte, zda je výstupní napětí na kterémkoliv napájecím zdroji v souladu s pracovním napětí. 5. Ujistěte se, že pro přenos proudu používáte adekvátní velikost kabelu - od regulátoru na LED světla. 6. Ujistěte se, že jsou všechny spoje správně zapojeny ověřte polaritu před připojením napájení. Zabráníte tím škodám na LED světle. 7. Pokud dojde k poruše, prosím vraťte produkt svému dodavateli. Nepokoušejte se opravit produkt sami.

14 Záruka 1. Zajišťujeme celoživotní technickou pomoc s tímto produktem Záruka 2 let je dána od data zakoupení. Záruka je určena pro bezplatnou opravu nebo výměnu a vztahuje se pouze na výrobní vady. U poruch po záruční době 2 let si vyhrazujeme právo účtovat za díly a čas strávený opravou. 2. Vyloučení záruky Jakákoliv škoda způsobená nesprávným provozem nebo připojením k přepětí a přetížení. Výrobek je nadměrně fyzicky poškozen. Poškození v důsledku přírodních katastrof. Záruční štítek a jedinečný čárový kód byly poškozeny. Výrobek byl nahrazen zcela novým výrobkem.
