1 KNIPEX - výrobní program 2006/2007

2 Kleště - základní pojmy Technické základy TIP: strana 2 se symboly a řeznými hodnotami k vyklopení při používání katalogu Štípací kleště k oddělení nebo odštípnutí (boční, středové a čelní, štípací kleště atd.) Kleště pro uchopení (ploché, s dlouhými čelistmi a instalatérské kleště atd.) Kombinované kleště které slouží jak oddělení tak i k uchopení (kombinované, zobákovité a kleště pro radiotechniku atd.) Speciální kleště pro speciální účely např. k vystřihování nebo štípání různých materiálů (nůžky na plech, kleště na štípání dlaždic atd.) Hlava kleští (DIN ISO 5742) Kloubová spojení Druhy kloubů hrot čelist vybrání v čelisti (otvor pro uchopení materiálů kruhového průřezu) čelist hřbet přídavná čelist s břitem Základní tvary čelistí Pokud se týče kloubových spojení, rozlišuje se: Vykovaný čep kloubu: Nýt je součástí ramena kleští (vykováno z jednoho kusu) - vysoká stabilita pro maximální zatížení - dlouhá životnost Vložený nýt: Osvědčený, stabilní a precizní nýtový spoj pro všechny běžné kleště Pokud se týče konstrukce kloubu, rozlišuje se: Naložený kloub: Obě poloviny kleští jsou bez vybrání a leží na sobě. Vložený kloub: Každé rameno kleští má v oblasti kloubu až do poloviny vybrání, takže je možné do sebe obě ramena vložit. ploché čelisti půlkulaté čelisti Šroubovaný kloub: pro obzvláště vysoké nároky na preciznost a vzájemnou pohybovou součinnost čelistí např. u kleští pro vnitřní pojistné kroužky a nůžek na kabely (také nejjemnější pletené šňůry z izolovaných drátů musí být čistě odstřiženy) Průchozí kloub: Jedno rameno kleští má v sobě štěrbinu. Touto štěrbinou je prostrčeno druhé rameno. Toto kloubové spojení odolává vysokým zatížením, protože čep kloubu je uložen na obou stranách a vnitřní rameno má dvojité vedení. kulaté čelisti

3 Tabulka řezných hodnot Uvedené maximální hodnoty udávají vždy mezní výkon za nejlepších řezných podmínek, pokud je drát do kloubu vložen tak blízko, jak je to jen možné. Řezné hodnoty Objednací číslo Strana 9 Délka 9 Ømm Ømm 9 Ømm 9 Ømm ,0-6,0 4,0 3,5 3, ,3-1,0 0, ,0 1,0 0, ,4 0, ,0 0,8 0, , ,5 1,0 0, ,5 1,0 0, , , , ,0 3,1 2,0 1, ,0 3,4 2,5 2, ,0 4,2 3,0 2, ,0 2,8 2, ,0 3,2 2, ,0 3,5 2, ,4-2,0 1,3 1,0 0, ,0 2,0 1, ,5 2,3 1, ,0 2,5 1, ,0 2,8 2, ,0 3,0 2, ,0 5,2 4,0 3, ,1 2,0 1, ,4 2,5 2, ,8 2,7 2, ,2 3,0 2, ,6 3,5 3, ,0 5,0 3,8 3,5 63 Řezné hodnoty Objednací číslo Strana 9 Délka 9 Ømm Ømm 9 Ømm 9 Ømm ,2-1,3 1,0 0,6 0, ,2-1,3 1,0 0,6 0, ,2-1,3 1,0 0,6 0, ,2-1,3 1,0 0,4 0, ,2-1,0 0,6 0,5 0, ,4-2,5 1,8 1,0 0, ,4-2, ,4-1,3 1,0 0, ,3-1,6 1,2 0, ,3-2,0 1,5 0, ,3-1,3 1, ,3-1,6 1, ,3-1,3 1, ,3-2,0 1,5 0, ,3-1,3 1,2 0, ,3-1,3 1, ,3-1,6 1, ,3-1,0 0,8 0, ,3-0, / ,2-1,6 1, ,2-1,0 0, / ,2-1, ,2-1,6 1,2 0, ,2-1,6 1,2 0, ,2-1,0 0,55 0, ,2-1,5 0,8 0, ,1-0,8 0, ,1-1,2 0, ,2-1,3 0,7 0, ,1-1,0 0,55 70 Symboly ESD ESD elektricky evodivé provedení, disipativní Elektronika Silové náfiadí KNIPEX S otvírací pružinou S drátěnou svorkou Středový břit Břit s fazetou Ploché čelisti Půlkulaté čelisti Kulaté čelisti Plochy čelistí hladké Měděné+hliníkové kabely Vícežilové vodiče s jedním a více dráty Měděné kabely Jednožilové vodiče s jemnými dráty Měděné+hliníkové kabely Jednožilové vodiče masivní Ocelová kulatina Drátěné lano Úhel zahnutí Čelistí Břit s malou fazetou Plochy čelistí s drážkami Ploché kabely Měkký drát Průchozí kloub Břit s velmi malou fazetou Břit bez fazety Plochy čelistí s křížovými drážkami Středně tvrdý drát Tvrdý drát Tvrzený pružinový drát

4 Břity Technické základy Směr a poloha břitů Tvar ostří dle DIN ISO 5742 Čelní břity Břit s fazetou (vnější fazeta) Šikmé břity Břit s malou fazetou (vnější fazeta) Boční břity Břit s velmi malou fazetou (vnější fazeta) Středové břity Břit bez fazety (vnější fazeta) Bezpečnostní pokyny Nářadí používat pouze k účelu, pro který je určeno. U štípacích kleští: pozor na odletující konce drátů - nosit ochranné brýle a eventuálně rukavice. Návleky na rukojeti izolují pouze tehdy, když je na nich symbol. Třídy drátů Příklady Druh drátu Pevnost v tahu materiálů N/mm 2 kp/mm 2 Měď, měkký plast Hřebíky, středně tvrdý Ocelová kulatina Prameny tvrdý drátěných lan, ocelový drát Tvrzený pružinový drát

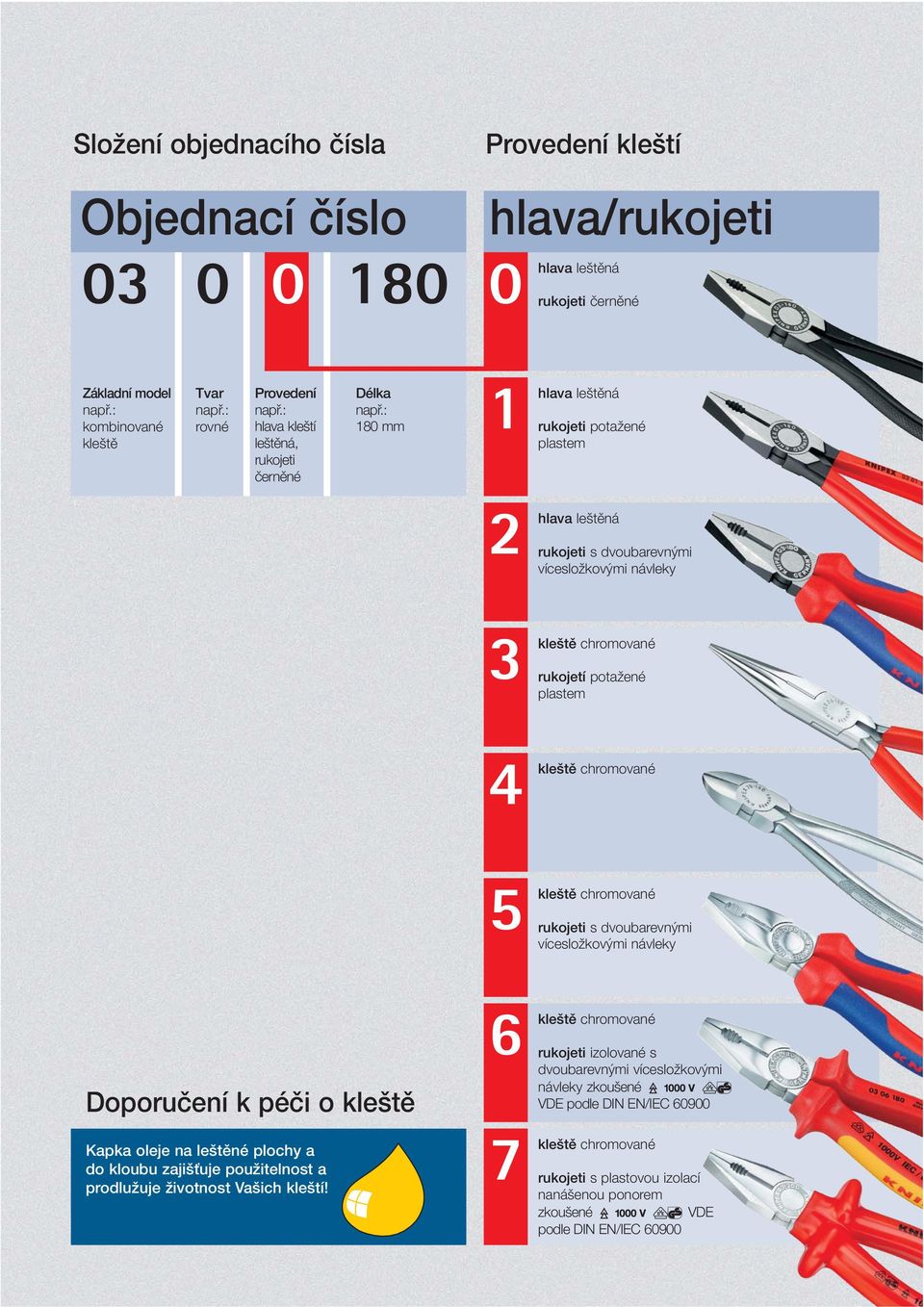

5 Složení objednacího čísla Objednací číslo Provedení kleští hlava/rukojeti 0 hlava leštěná rukojeti černěné Základní model např.: kombinované kleště Tvar např.: rovné Provedení např.: hlava kleští leštěná, rukojeti černěné Délka např.: 180 mm 1 hlava leštěná rukojeti potažené plastem 2 hlava leštěná rukojeti s dvoubarevnými vícesložkovými návleky 3 kleště chromované rukojetí potažené plastem 4 kleště chromované 5 kleště chromované rukojeti s dvoubarevnými vícesložkovými návleky Doporučení k péči o kleště Kapka oleje na leštěné plochy a do kloubu zajišťuje použitelnost a prodlužuje životnost Vašich kleští! 6 7 kleště chromované rukojeti izolované s dvoubarevnými vícesložkovými návleky zkoušené VDE podle DIN EN/IEC kleště chromované rukojeti s plastovou izolací nanášenou ponorem zkoušené VDE podle DIN EN/IEC 60900

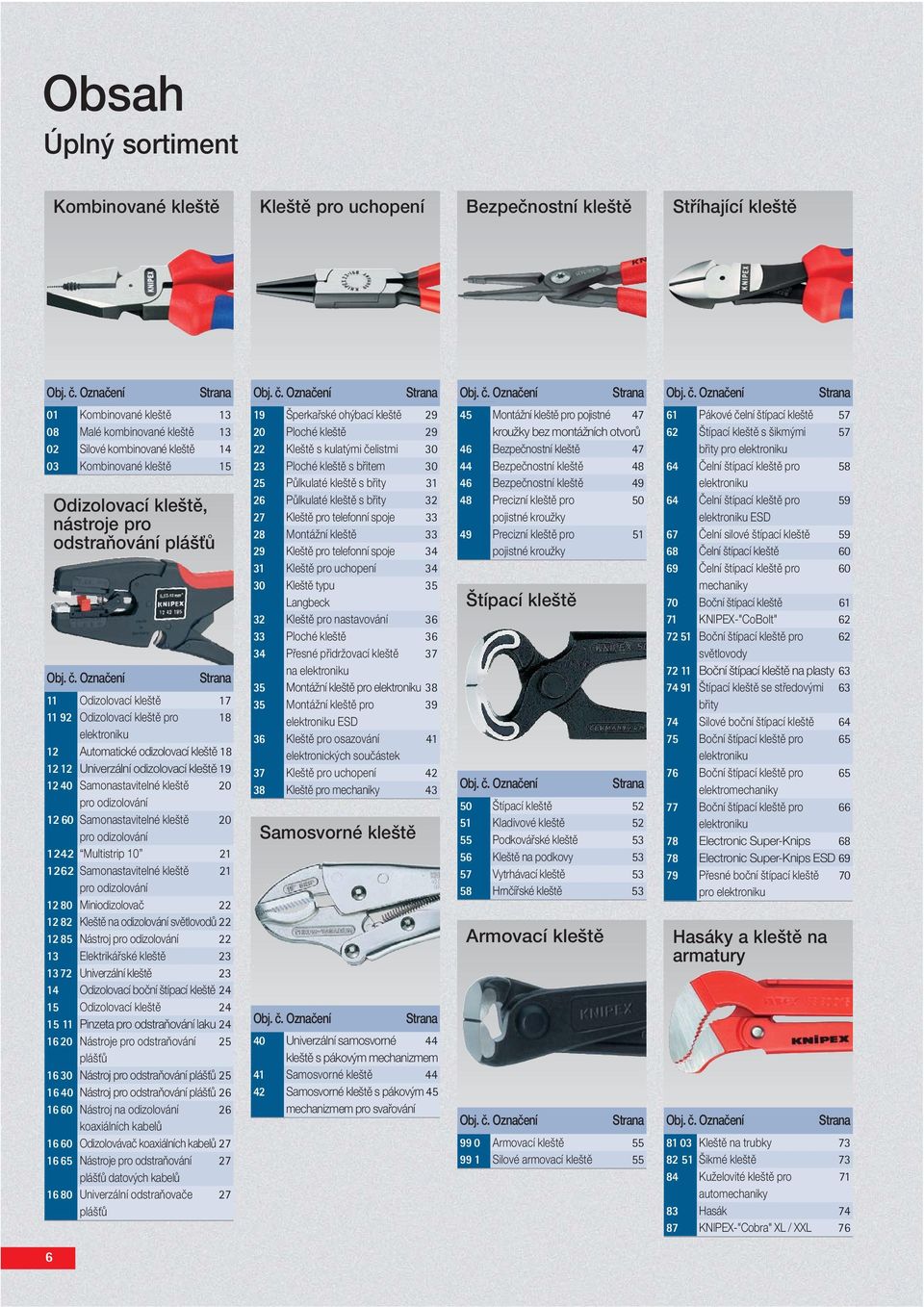

6 Obsah Úplný sortiment Kombinované kleště Kleště pro uchopení Bezpečnostní kleště Stříhající kleště Obj. č. Označení Strana Obj. č. Označení Strana Obj. č. Označení Strana Obj. č. Označení Strana 01 Kombinované kleště Malé kombinované kleště Silové kombinované kleště Kombinované kleště 15 Odizolovací kleště, nástroje pro odstraňování plášťů Obj. č. Označení Strana 11 Odizolovací kleště Odizolovací kleště pro 18 elektroniku 12 Automatické odizolovací kleště Univerzální odizolovací kleště Samonastavitelné kleště 20 pro odizolování Samonastavitelné kleště 20 pro odizolování 1242 Multistrip Samonastavitelné kleště 21 pro odizolování Miniodizolovač Kleště na odizolování světlovodů Nástroj pro odizolování Elektrikářské kleště Univerzální kleště Odizolovací boční štípací kleště Odizolovací kleště Pinzeta pro odstraňování laku Nástroje pro odstraňování 25 plášťů Nástroj pro odstraňování plášťů Nástroj pro odstraňování plášťů Nástroj na odizolování 26 koaxiálních kabelů Odizolovávač koaxiálních kabelů Nástroje pro odstraňování 27 plášťů datových kabelů Univerzální odstraňovače 27 plášťů 19 Šperkařské ohýbací kleště Ploché kleště Kleště s kulatými čelistmi Ploché kleště s břitem Půlkulaté kleště s břity Půlkulaté kleště s břity Kleště pro telefonní spoje Montážní kleště Kleště pro telefonní spoje Kleště pro uchopení Kleště typu 35 Langbeck 32 Kleště pro nastavování Ploché kleště Přesné přidržovací kleště 37 na elektroniku 35 Montážní kleště pro elektroniku Montážní kleště pro 39 elektroniku ESD 36 Kleště pro osazování 41 elektronických součástek 37 Kleště pro uchopení Kleště pro mechaniky 43 Samosvorné kleště Obj. č. Označení Strana 40 Univerzální samosvorné 44 kleště s pákovým mechanizmem 41 Samosvorné kleště Samosvorné kleště s pákovým 45 mechanizmem pro svařování 45 Montážní kleště pro pojistné 47 kroužky bez montážních otvorů 46 Bezpečnostní kleště Bezpečnostní kleště Bezpečnostní kleště Precizní kleště pro 50 pojistné kroužky 49 Precizní kleště pro 51 pojistné kroužky Štípací kleště Obj. č. Označení Armovací kleště Strana 50 Štípací kleště Kladivové kleště Podkovářské kleště Kleště na podkovy Vytrhávací kleště Hrnčířské kleště 53 Obj. č. Označení Strana 99 0 Armovací kleště Silové armovací kleště Pákové čelní štípací kleště Štípací kleště s šikmými 57 břity pro elektroniku 64 Čelní štípací kleště pro 58 elektroniku 64 Čelní štípací kleště pro 59 elektroniku ESD 67 Čelní silové štípací kleště Čelní štípací kleště Čelní štípací kleště pro 60 mechaniky 70 Boční štípací kleště KNIPEX-"CoBolt" Boční štípací kleště pro 62 světlovody Boční štípací kleště na plasty Štípací kleště se středovými 63 břity 74 Silové boční štípací kleště Boční štípací kleště pro 65 elektroniku 76 Boční štípací kleště pro 65 elektromechaniky 77 Boční štípací kleště pro 66 elektroniku 78 Electronic Super-Knips Electronic Super-Knips ESD Přesné boční štípací kleště 70 pro elektroniku Hasáky a kleště na armatury Obj. č. Označení Strana Kleště na trubky Šikmé kleště Kuželovité kleště pro 71 automechaniky 83 Hasák KNIPEX-"Cobra" XL / XXL 76 6

7 Instalatérské kleště Nůžky na kabely a drátěná lana Izolované nářadí DIN EN/IEC Sortimenty nářadí a tašky na opasek Obj. č. Označení Strana Obj. č. Označení Strana Obj. č. Označení Strana Obj. č. Označení Strana 86 0 Klešťové klíče KNIPEX-"Cobra" KNIPEX-"Cobra..matic" Kleště na šrouby KNIPEX-"Cobra" ES KNIPEX-"Alligator" Instalatérské kleště 82 Speciální kleště a nářadí Obj. č. Označení Pinzety Obj. č. Označení Strana Kleště na řezání trubek Kleště na spojování profilů Nůžky na plech Vystřihovací kleště Revolverové děrovací kleště Kleště pro štípání dlaždic Kleště na lámání skla Ploché kleště na sklo Nůžky na ploché kabely Nůžky pro šikmé řezy Nůžky na vlákna z KEVLAR Nástroj pro přikládání pro 104 LSA-Plus a konstrukčně ekvivalentní Strana 92 Precizní pinzety Precizní pinzety v provedení ESD90 92 Křížové pinzety Plastová pinzeta Kombinované nůžky Kabelové nůžky Kleště na kabely Nůžky na dráty dratěná 100 lana 95 Nůžky na dráty a kabely 101 Lisovací kleště Obj. č. Označení Strana Lisovací kleště s přidržením Lisovací kleště Pákové lisovací kleště Víceúčelové systémové 106 lisovací kleště Lisovací profily Lisovací kleště pro 108 spojky Scotchlock Lisovací kleště pro 109 konektory Western Pákové lisovací kleště Lisovací kleště "PreciForce" Čtyřtrnové lisovací kleště 112 pro soustružené kontakty Samonastavitelné kleště pro 113 lisování kabelových koncovek 97 Kleště na kabelové 115 koncovky Paralelní lisovací kleště Sortimenty kabelových 116 spojek Kabelové koncovky Kombinované kleště Odizolovací kleště Ploché kleště Boční štípací kleště KNIPEX-"Alligator" Kabelové nůžky Nůžky drátěná lana a kabely Jednostranné otevřené klíče Nástrčkové klíče Prodloužení Přepínací ráčny s vnějším 135 čtyřhranem 98 Příčná rukojeť Nasazovací nástrčný klíč Kabelový nůž Momentový klíč Přestavitelná ráčna Nůž pro odstraňování plášťů Zkoušečka napětí Kleště pro uchopení Nasazovací izolační čepičky Svěrka Sady kleští Pila Puk Hadry na zakrytí 141 Pomůcky pro prodej Obj. č. Označení Strana Prodejní stojan drátěný Prodejní panel Prodejní regál pro 147 instalatérské kleště "Cobra" Předváděcí stojany Prodejní otočný stojan Prodejní regál Děrovaná stěna a 150 příslušenství Vitríny pro prezentaci výrobků Háky pro děrované stěny Držák prospektů Držák kleští Taška na nářadí na opasek Svinovací taška na nářadí Sady bezpečnostních kleští Sady kleští Sady s kleštěmi pro elektroniku Taška na nářadí Kufr na nářadí 162 Kleště pro elektroniku Obj. č. Označení Strana Odizolovací kleště pro 18 elektroniku 34 Přesné přidržovací kleště 37 na elektroniku 34 Přesné přidržovací kleště 37 na elektroniku ESD 35 Montážní kleště pro elektroniku38 36 Kleště pro osazování 41 elektronických součástek 62 Štípací kleště s šikmými břity 57 pro elektroniku 64 Čelní štípací kleště pro 58 elektroniku 75 Čelní štípací kleště pro 65 elektroniku ESD 76 Boční štípací kleště pro 65 elektromechaniky 75 Boční štípací kleště pro 65 elektroniku 77 Boční štípací kleště pro 66 elektroniku 78 Electronic Super-Knips Přesné boční štípací kleště 70 pro elektroniku 79 Přesné boční štípací kleště 71 na elektroniku ESD Nůžky na ploché kabely Sady s kleštěmi pro elektroniku 157 7

8 Firma KNIPEX Zkušenost Firma KNIPEX se specializovala na vývoj a výrobu vysoce kvalitních kleští a je v této oblasti předním výrobcem v Evropě. Naše začátky sahají až do roku 1882, kdy se C. Gustav Putsch v Cronenbergu (dnes součást Wuppertalu) osamostatnil jako kovář zabývající se výrobou kleští. Jsme nezávislým rodinným podnikem dnes již po čtvrtou generaci. Kvalita pro profesionály Kleště KNIPEX odpovídají nejvyšším požadavkům na výkon, ergonomii a životnost. Orientujeme se na nároky profesionálních uživatelů, kteří se musí na své nářadí spoléhat při každodenním používání. Specialisté Naše vědomosti a um zaměřujeme na téma kleště. Pouze tak můžeme plnit naší snahu být nejlepšími v kvalitě, inovaci a výkonnosti. Za naším úspěchem stojí 650 kvalifikovaných pracovníků, jejichž odbornosti a neustálé další vzdělávání jsou pro nás nesmírně cenné. Kompletní program S více než různými druhy zboží nabízí KNIPEX rozsáhlý program pro nejrůznější účely použití v řemeslné výrobě i průmyslu. Díky širokému spektru našeho sortimentu je k dispozici vždy nejvhodnější nářadí pro příslušnou aplikaci. Vše pod jednou střechou Na výrobní ploše m 2 provádíme všechny výrobní operace od kování (v zápustkách) až po balení ve vlastním závodě. Můžeme tak přímo ovlivňovat všechny kvalitativní faktory a vzájemně optimálně přizpůsobovat kroky ve výrobě. 8

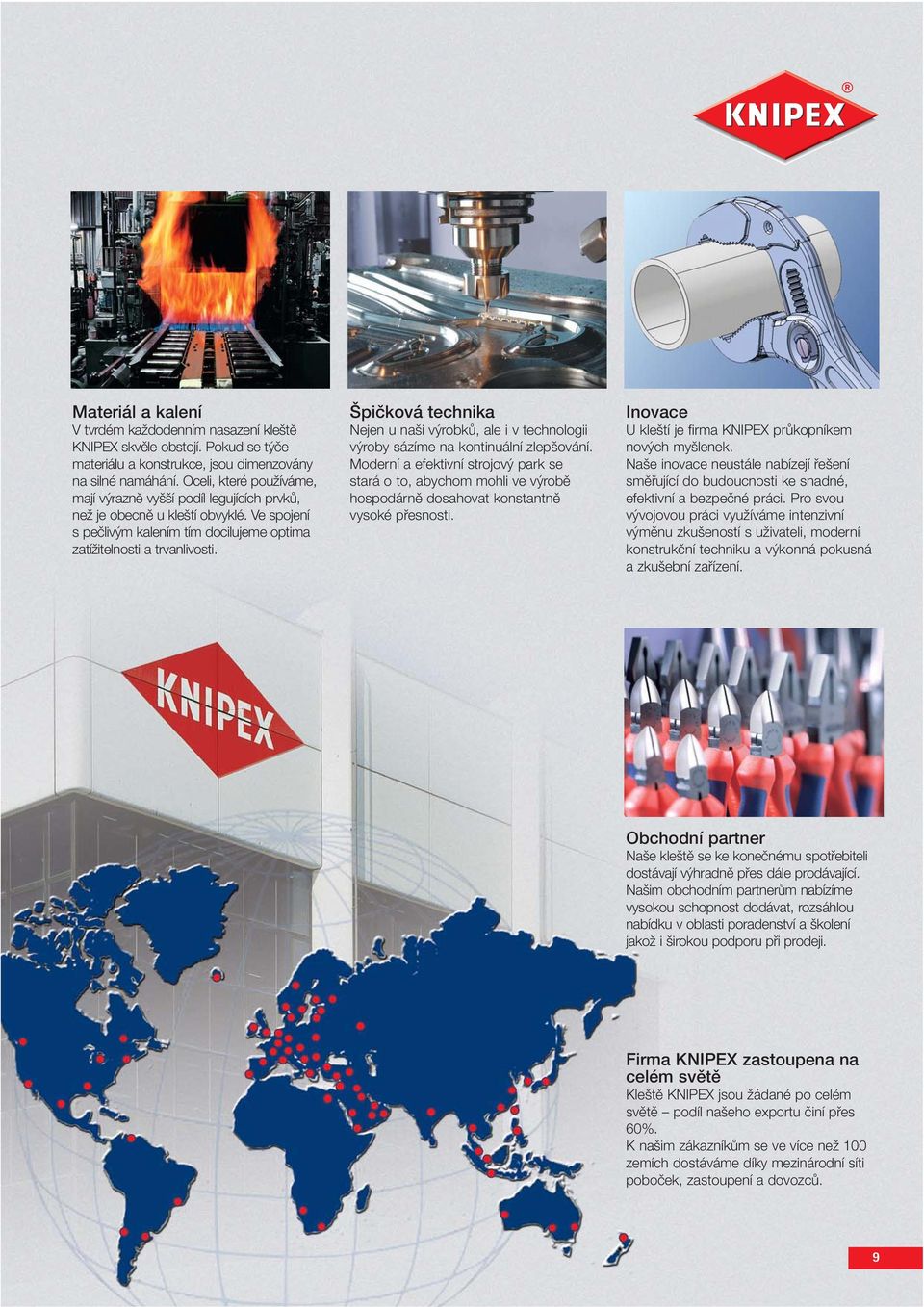

9 Materiál a kalení V tvrdém každodenním nasazení kleště KNIPEX skvěle obstojí. Pokud se týče materiálu a konstrukce, jsou dimenzovány na silné namáhání. Oceli, které používáme, mají výrazně vyšší podíl legujících prvků, než je obecně u kleští obvyklé. Ve spojení s pečlivým kalením tím docilujeme optima zatížitelnosti a trvanlivosti. Špičková technika Nejen u naši výrobků, ale i v technologii výroby sázíme na kontinuální zlepšování. Moderní a efektivní strojový park se stará o to, abychom mohli ve výrobě hospodárně dosahovat konstantně vysoké přesnosti. Inovace U kleští je firma KNIPEX průkopníkem nových myšlenek. Naše inovace neustále nabízejí řešení směřující do budoucnosti ke snadné, efektivní a bezpečné práci. Pro svou vývojovou práci využíváme intenzivní výměnu zkušeností s uživateli, moderní konstrukční techniku a výkonná pokusná a zkušební zařízení. Obchodní partner Naše kleště se ke konečnému spotřebiteli dostávají výhradně přes dále prodávající. Našim obchodním partnerům nabízíme vysokou schopnost dodávat, rozsáhlou nabídku v oblasti poradenství a školení jakož i širokou podporu při prodeji. Firma KNIPEX zastoupena na celém světě Kleště KNIPEX jsou žádané po celém světě podíl našeho exportu činí přes 60%. K našim zákazníkům se ve více než 100 zemích dostáváme díky mezinárodní síti poboček, zastoupení a dovozců. 9

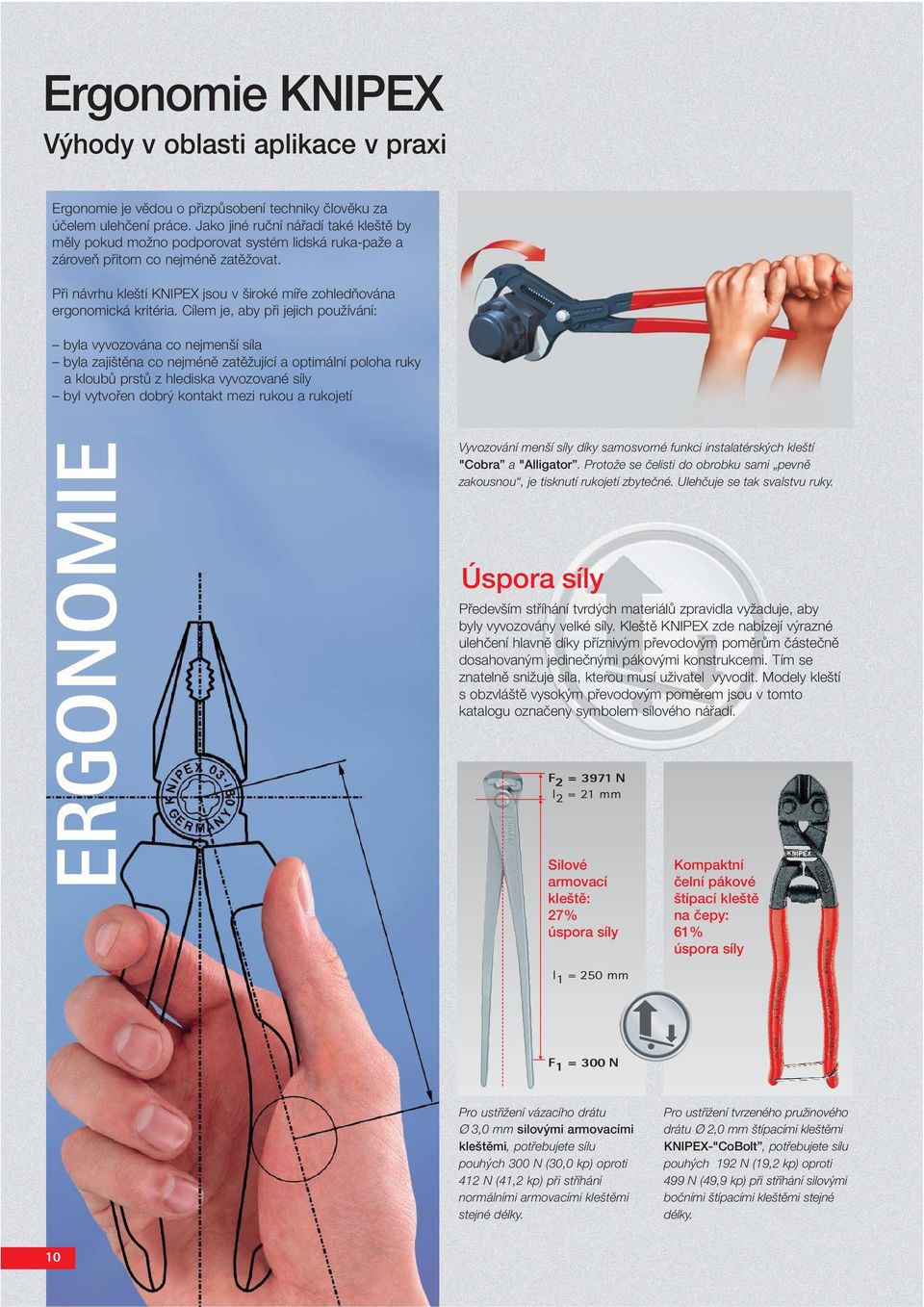

10 Ergonomie KNIPEX Výhody v oblasti aplikace v praxi Ergonomie je vědou o přizpůsobení techniky člověku za účelem ulehčení práce. Jako jiné ruční nářadí také kleště by měly pokud možno podporovat systém lidská ruka-paže a zároveň přitom co nejméně zatěžovat. Při návrhu kleští KNIPEX jsou v široké míře zohledňována ergonomická kritéria. Cílem je, aby při jejich používání: byla vyvozována co nejmenší síla byla zajištěna co nejméně zatěžující a optimální poloha ruky a kloubů prstů z hlediska vyvozované síly byl vytvořen dobrý kontakt mezi rukou a rukojetí ERGONOMIE Vyvozování menší síly díky samosvorné funkci instalatérských kleští "Cobra a "Alligator. Protože se čelisti do obrobku sami pevně zakousnou, je tisknutí rukojetí zbytečné. Ulehčuje se tak svalstvu ruky. Úspora síly Především stříhání tvrdých materiálů zpravidla vyžaduje, aby byly vyvozovány velké síly. Kleště KNIPEX zde nabízejí výrazné ulehčení hlavně díky příznivým převodovým poměrům částečně dosahovaným jedinečnými pákovými konstrukcemi. Tím se znatelně snižuje síla, kterou musí uživatel vyvodit. Modely kleští s obzvláště vysokým převodovým poměrem jsou v tomto katalogu označeny symbolem silového nářadí. F 2 = 3971 N l 2 = 21 mm Silové armovací kleště: 27% úspora síly Kompaktní čelní pákové štípací kleště na čepy: 61% úspora síly l 1 = 250 mm F 1 = 300 N Pro ustřižení vázacího drátu Ø 3,0 mm silovými armovacími kleštěmi, potřebujete sílu pouhých 300 N (30,0 kp) oproti 412 N (41,2 kp) při stříhání normálními armovacími kleštěmi stejné délky. Pro ustřižení tvrzeného pružinového drátu Ø 2,0 mm štípacími kleštěmi KNIPEX-"CoBolt, potřebujete sílu pouhých 192 N (19,2 kp) oproti 499 N (49,9 kp) při stříhání silovými bočními štípacími kleštěmi stejné délky. 10

11 Obzvláště výhodné řešení pro optimální polohu ruky nabízí kleště na kabely se západkou obj. číslo se dvěma chody. Zde je možné volit podle potřebné síly ruky menší (provoz s jedním chodem) nebo větší (provoz se dvěma chody) vzdálenost mezi rukojetěmi. Šetrná poloha kloubů prstů a ruky Mnoho modelů kleští KNIPEX je dodávána v nejrůznějších variantách tvaru a polohy hlavy kleští. Kleště se tak přizpůsobují podmínkám použití a ruka může zůstat v přirozené a tedy uvolněné poloze. Navíc je vzdálenost mezi rukojetěmi volena tak, aby bylo zajištěno pokud možno dobré působení síly (příliš velké nebo příliš malé vzdálenosti mezi rukojetěmi ztěžují vyvozování síly). menší kontaktní plocha u rukojetí s izolací nanášenou ponorem kontaktní plocha vícesložkových návleků rukojetí Kontaktní plochy u kleští s vícesložkovými návleky rukojetí jsou více než dvakrát vetší než u kleští s izolací rukojetí nanášenou ponorem. Síla se rozdělí na větší plochu tlak se odpovídajícím způsobem sníží. Ergonomický tvar rukojetí Tvar a materiál vícesložkových návleků rukojetí kleští KNIPEX jsou výsledkem rozsáhlých studií o chování rukojeti a průběhu pohybů při práci s kleštěmi. Síla ruky je rozdělována pokud možno na velkou kontaktní plochu; tím se dosahuje příznivého přenosu sil a zabraňuje se tvoření otlačenin na ruce. Návleky rukojetí mají různé zóny, které přispívají ke spolupůsobení ruky a rukojeti v různých aspektech: přilnout klouzat vést. Přípravný řez Dokončovací řez 1 Fixační a vodící zóna Vytvarovaná horní část rukojetí nabízí oporu především při působení sil v podélném směru. Kabelové nůžky s dvěma břity umožňují stříhání kabelů do Į 20 mm. Díky přípravnému a dokončovacímu řezu zůstávají ramena i při velkých průřezech stále v poloze příznivé z hlediska vyvozování síly. Příklady zvlášť tvarovaných hlav kleští pro práci na těžko přístupných místech 2 3 Zóna stisku Použití měkčího materiálu s lepší přilnavostí v místě, kde je vyvozována síla a kde mělo by být zabráněno sklouzávání ruky. Zóna pohybu Použití tvrdšího materiálu s menším třením v místě, kde mají rukojeti v ruce klouzat. Silové boční štípací kleště obj. číslo 74 se zahnutou hlavou 11

12

13 01 Kombinované kleště, Chrom-vanadium DIN ISO 5746 Pro nejvyšší namáhání Se zónami pro uchopení plochého materiálu a materiálu kruhového průřezu pro mnohostranné použití S břity pro měkký, tvrdý a tvrzený pružinový drát Dlouhé břity pro silnější kabely Břity doplňkově induktivně zakalené, tvrdost břitů asi 64 HRC Uchopovací čelisti obzvláště odolné proti opotřebení, tvrdost uchopovacích čelistí asi 53 HRC Chrom-vanadová elektroocel, kalená v oleji a popuštěná Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Řezné hodnoty mm mm mm mm mm 2 g Chromované Izolované s dvoubarevnými 2,0 1,5 10,0 16,0 210 vícesložkovými návleky rukojetí, Chromované zkoušené 2,5 2,0 13,0 25,0 300 podle norem VDE 08 Malé kombinované kleště Kompaktní kombinované kleště pro řemeslnou výrobu a hobby Se zónami pro uchopení plochého materiálu a materiálu kruhového průřezu pro mnohostranné použití S břity pro měkký a tvrdý drát Břity doplňkově induktivně zakalené, tvrdost břitů asi 60 HRC Vanadová ocel, kalená v oleji a popuštěná Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Řezné hodnoty mm mm mm mm mm 2 g Chromované S dvoubarevnými vícesložkovými 2,5 1,6 9,0 10,0 90 návleky rukojetí 13

14 02 DIN 02 Silové kombinované kleště ISO 5746 Pro nejvyšší namáhání 35% úspora síly díky novým lepším poměrům ramen pák Se zónami pro uchopení plochého materiálu a materiálu kruhového průřezu pro mnohostranné použití S břity pro měkký, tvrdý a tvrzený pružinový drát Dlouhé břity pro silnější kabely Břity doplňkově induktivně zakalené, tvrdost břitů asi 64 HRC Speciální nástrojová ocel ve zvláštní jakosti, kalená v oleji a popuštěná Silové kombinované kleště KNIPEX s konstrukčně optimálně uspořádaným kloubem umožňují snadné stříhání a silný stisk, ohýbání a vytahování. 35 % úspora síly Pro stříhání tvrdého drátu Ø 2,0 mm pomocí silových kombinovaných kleští (délka 180 mm) potřebujete sílu pouhých 318 N (31,8 kp) oproti 486 N (48,6 kp) u kombinovaných kleští stejné délky Zóna pro uchopení materiálu kruhového průřezu Induktivně kalené břity, také pro tvrzený pružinový drát Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Řezné hodnoty mm mm mm mm mm 2 g Leštěno Potaženo plastem 2,5 2,0 11,5 16, ,8 2,2 13,0 25, ,0 2,5 14,0 25, Leštěno S dvoubarevnými vícesložkovými 2,5 2,0 11,5 16, návleky rukojetí 2,8 2,2 13,0 25, ,0 2,5 14,0 25, Chromované S dvoubarevnými vícesložkovými 2,5 2,0 11,5 16, návleky rukojetí 2,8 2,2 13,0 25, ,0 2,5 14,0 25, Chromované Izolované s dvoubarevnými 2,5 2,0 11,5 16, vícesložkovými návleky rukojetí, zkoušené 2,8 2,2 13,0 25, podle norem VDE 3,0 2,5 14,0 25, Chromované Izolace nanášená ponorem, zkoušeno 2,8 2,2 13,0 25, podle norem VDE 3,0 2,5 14,0 25,0 490 Silné sevření, vytahování a ohýbání díky velkému převodovému poměru 14

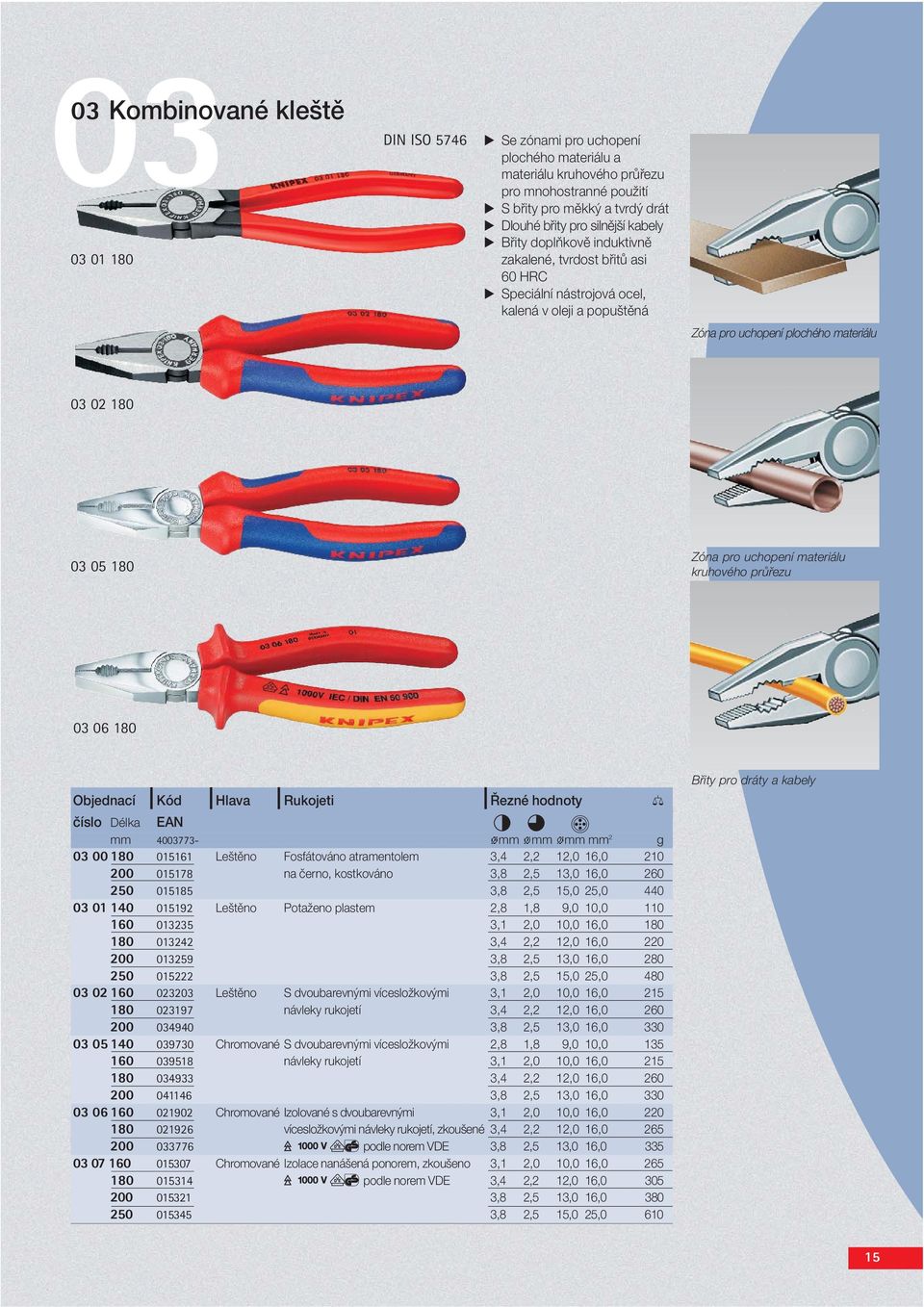

15 03 Kombinované kleště DIN ISO 5746 Se zónami pro uchopení plochého materiálu a materiálu kruhového průřezu pro mnohostranné použití S břity pro měkký a tvrdý drát Dlouhé břity pro silnější kabely Břity doplňkově induktivně zakalené, tvrdost břitů asi 60 HRC Speciální nástrojová ocel, kalená v oleji a popuštěná Zóna pro uchopení plochého materiálu Zóna pro uchopení materiálu kruhového průřezu Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Řezné hodnoty mm mm mm mm mm 2 g Leštěno Fosfátováno atramentolem 3,4 2,2 12,0 16, na černo, kostkováno 3,8 2,5 13,0 16, ,8 2,5 15,0 25, Leštěno Potaženo plastem 2,8 1,8 9,0 10, ,1 2,0 10,0 16, ,4 2,2 12,0 16, ,8 2,5 13,0 16, ,8 2,5 15,0 25, Leštěno S dvoubarevnými vícesložkovými 3,1 2,0 10,0 16, návleky rukojetí 3,4 2,2 12,0 16, ,8 2,5 13,0 16, Chromované S dvoubarevnými vícesložkovými 2,8 1,8 9,0 10, návleky rukojetí 3,1 2,0 10,0 16, ,4 2,2 12,0 16, ,8 2,5 13,0 16, Chromované Izolované s dvoubarevnými 3,1 2,0 10,0 16, vícesložkovými návleky rukojetí, zkoušené 3,4 2,2 12,0 16, podle norem VDE 3,8 2,5 13,0 16, Chromované Izolace nanášená ponorem, zkoušeno 3,1 2,0 10,0 16, podle norem VDE 3,4 2,2 12,0 16, ,8 2,5 13,0 16, ,8 2,5 15,0 25,0 610 Břity pro dráty a kabely 15

16

17 Pro jednožilové vodiče, 11 Odizolovací kleště vícežilové vodiče, vodiče s jemnými dráty s umělohmotnou nebo gumovou izolací max. 5, mm nebo průřezem vodiče 10,0 mm 2 Jednoduché nastavení na požadovaný průměr drátu nebo vodiče s jemnými dráty pomocí šroubu s rýhovanou hlavou a kontramaticí Speciální nástrojová ocel, kalená v oleji a popuštěná Tvar 0: S otevírací pružinou Tvar 1: Bez otevírací pružiny Objednací 9 Kód 9 Tvar 9 Hlava 9 Rukojeti 9 Hodnoty odizolování mm mm mm 2 AWG g Leštěno Potaženo plastem 5,0 10, Leštěno S dvoubarevnými vícesložkovými 160 návleky rukojetí Chromované S dvoubarevnými vícesložkovými 160 návleky rukojetí Chromované Izolované s dvoubarevnými 165 vícesložkovými návleky rukojetí, zkoušené podle norem VDE Chromované ChromovanéIzolace nanášená ponorem, 195 zkoušeno podle norem VDE Leštěno S dvoubarevnými vícesložkovými návleky rukojetí Chromované S dvoubarevnými vícesložkovými 160 návleky rukojetí Chromované ChromovanéIzolace nanášená ponorem, 195 zkoušeno podle norem VDE 17

18 11 Odizolovací kleště pro elektroniku Pro jednožilové vodiče, vícežilové vodiče, vodiče s jemnými dráty s umělohmotnou nebo gumovou izolací s průměrem vodiče 0,1 až 0,8 mm Jednoduché nastavení na požadovaný průměr drátu nebo vodiče s jemnými dráty pomocí šroubu s rýhovanou hlavou a kontramaticí S otevírací pružinou Vysoce lesklý povrch ve spojení s jemným olejovým filmem poskytuje dobrou ochranu proti korozi žádné poruchy ve spínacím obvodu způsobené olupováním chromovaných částí Speciální nástrojová ocel, kalená v oleji a popuštěná Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Hodnoty odizolování mm mm g Leštěno S dvoubarevnými vícesložkovými 0,1-0,8 100 návleky rukojetí 12 Automatické odizolovací kleště V výměnnými noži ze speciální oceli pro 4 popř. 6 různých průřezů kabelů Díky použití přesně broušených tvarových nožů nedochází k poškození izolace, rovněž licny s jemnými dráty jsou šetrně odizolovány Svěrací čelisti pevně drží drát při odizolování S nastavitelným délkovým dorazem pro stále stejné délky odizolování při sériové výrobě Tlačná pružina vrací kleště zpět do výchozí pozice Kompaktní těleso z lehkého kovu Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Hodnoty odizolování mm mm mm 2 AWG g Poniklováno S plastovými návleky rukojetí 0,5/1,2/ 400 1,6/2, Poniklováno S plastovými návleky rukojetí 0,5-0,75/1,0/ 20-18/17/ 400 1,5/2,5/4,0/6,0 15/13/11/ pár náhradních nožů pro pár náhradních nožů pro

19 12 Univerzální odizolovací kleště, zvlášt vhodné pro beflonové a solámí kabely Model : pro solární kabely (proti vlivům okolí odolný kabel ke spojování zařízení pro získávání energie ze slunečního světla) speciálně přízpůsobené na izolace solárních kabelů RADOX S dodatečnou podpěrou kabelů z důvodů lepšího středění vícevrstvově izolovaných vodičů Nůž přízpůsoben většímu průměru vodičů S novým mechanizmem pro odizolování Neproblematické odizolování těžko opracovatelných izolačních materiálů jako Teflon, silikon, Radox, Kapton a guma, jakož i vícevrstvé izolace Díky použití přesně broušených tvarových nožů nedochází k poškození izolace, rovněž licny s jemnými dráty jsou šetrně odizolovány S nastavitelným délkovým dorazem pro stále stejné délky odizolování při sériové výrobě 4 vyměnitelné nože Mechanika s lehkým chodem Kompaktní tvar a lehká konstrukce Vysoký komfort při obsluze díky tvaru dobře padnoucímu do ruky Model : S doplňkovým vedením kabelů pro přesné polohování vodiče na místa, kde nůž odizolovává Dva páry nožů (1) odříznou izolaci po celém obvodu. Potom se páry nožů pohybují směrem od sebe, přitom kopírují tvar vodiče, takže je stažena izolace (2). Kleště se po odizolování automaticky otevřou. Cu-Kabel Isolation : s vedením kabelu a délkovým dorazem Čisté naříznutí izolace po celém obvodu Tvarově se přizpůsobující odizolování díky precizním profilům nožů ,5 4 1,5 Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Hodnoty odizolování číslo EAN Délka mm 2 AWG mm g Poniklováno S dvoubarevnými 0,03-2, vícesložkovými návleky rukojetí Poniklováno S dvoubarevnými 0,14-6, Poniklováno vícesložkovými 2,50-10, Poniklováno návleky rukojetí 1,50-6, Náhradní nůž pro Náhradní nůž pro Náhradní nůž pro Náhradní nůž pro Kapton je zaregistrovaná značka zboží E. I. du Pont de Nemours and Company Radox je zaregistrovaná značka zboží Huber & Suhner AG Teflon je zaregistrovaná značka zboží E. I. du Pont de Nemours and Company 19

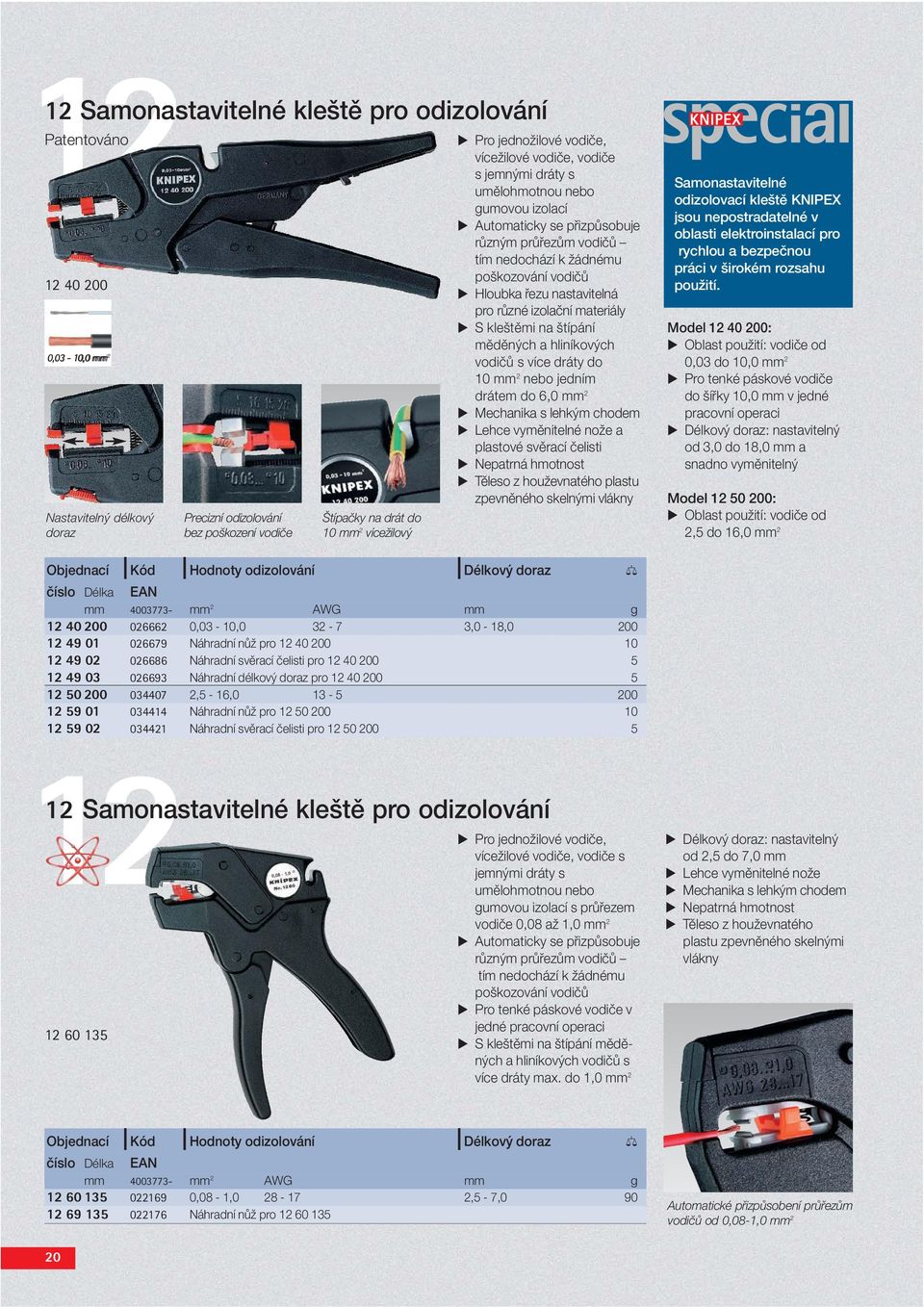

20 12 Samonastavitelné kleště pro odizolování Patentováno ,03-10,0 mm 2 Nastavitelný délkový doraz Precizní odizolování bez poškození vodiče Štípačky na drát do 10 mm 2 vícežilový Pro jednožilové vodiče, vícežilové vodiče, vodiče s jemnými dráty s umělohmotnou nebo gumovou izolací Automaticky se přizpůsobuje různým průřezům vodičů tím nedochází k žádnému poškozování vodičů Hloubka řezu nastavitelná pro různé izolační materiály S kleštěmi na štípání měděných a hliníkových vodičů s více dráty do 10 mm 2 nebo jedním drátem do 6,0 mm 2 Mechanika s lehkým chodem Lehce vyměnitelné nože a plastové svěrací čelisti Nepatrná hmotnost Těleso z houževnatého plastu zpevněného skelnými vlákny Samonastavitelné odizolovací kleště KNIPEX jsou nepostradatelné v oblasti elektroinstalací pro rychlou a bezpečnou práci v širokém rozsahu použití. Model : Oblast použití: vodiče od 0,03 do 10,0 mm 2 Pro tenké páskové vodiče do šířky 10,0 mm v jedné pracovní operaci Délkový doraz: nastavitelný od 3,0 do 18,0 mm a snadno vyměnitelný Model : Oblast použití: vodiče od 2,5 do 16,0 mm 2 Objednací 9 Kód 9 Hodnoty odizolování 9 Délkový doraz mm mm 2 AWG mm g ,03-10, ,0-18, Náhradní nůž pro Náhradní svěrací čelisti pro Náhradní délkový doraz pro ,5-16, Náhradní nůž pro Náhradní svěrací čelisti pro Samonastavitelné kleště pro odizolování Pro jednožilové vodiče, vícežilové vodiče, vodiče s jemnými dráty s umělohmotnou nebo gumovou izolací s průřezem vodiče 0,08 až 1,0 mm 2 Automaticky se přizpůsobuje různým průřezům vodičů tím nedochází k žádnému poškozování vodičů Pro tenké páskové vodiče v jedné pracovní operaci S kleštěmi na štípání měděných a hliníkových vodičů s více dráty max. do 1,0 mm 2 Délkový doraz: nastavitelný od 2,5 do 7,0 mm Lehce vyměnitelné nože Mechanika s lehkým chodem Nepatrná hmotnost Těleso z houževnatého plastu zpevněného skelnými vlákny Objednací 9 Kód 9 Hodnoty odizolování 9 Délkový doraz mm mm 2 AWG mm g ,08-1, ,5-7, Náhradní nůž pro Automatické přizpůsobení průřezům vodičů od 0,08-1,0 mm 2 20

21 12 Multistrip 10, Univerzální odizolovací kleště, které se sami přizpůsobují Patentováno Štípačky na drát do 0,03-10,0 mm 2 10 mm 2 vícežilový umožňují profesionální 1 Svěrací čelisti z oceli s řeznými hranami zabraňují proklouznutí vodiče Objednací 9 Kód 9 Hodnoty odizolování číslo Délka mm mm 2 AWG g ,03-10, Náhradní nůž Délkový doraz ,2-6,0 mm 2 EAN Precizní odizolování od 0,03 10,0 mm 2 Automatické otevření po ukončení odizolování Plně automatické nastavení na různé tloušťky izolace závislé na průřezu v kapacitním rozsahu od 0,03 do 10,0 mm 2 Odpadá dosud obvyklé jemné nastavení nářadí díky jedinečnému automatickému nastavení hloubky zastřižení tím nedochází k žádnému poškození vodičů Svěrací čelisti z oceli s integrovanou řeznou hranou odizolování také u kabelů s těžko odstranitelnými izolačními materiály jako např. Teflon a Radox S kleštěmi na štípání měděných a hliníkových vodičů s více dráty do 10 mm 2 nebo jedním drátem do 6,0 mm 2 Mechanika s lehkým chodem Našroubované nože, délkový doraz a štípací a svěrací čelisti je možné snadno vyměnit Těleso z houževnatého plastu zpevněného skelnými vlákny Rukojeť s ergonomickou zónou měkkého plastu pro spolehlivé uchopení 12 Samonastavitelné kleště pro odizolování Precizní odizolování od 0,2-6,0 mm 2 Objednací 9 Kód 9 Hodnoty odizolování mm mm 2 AWG g ,2-6, Náhradní nůž 25 Kompaktní standardní nářadí za výhodnou cenu pro všechny běžné průřezy kabelů a izolační materiály Pro jednožilové vodiče, vícežilové vodiče, vodiče s jemnými dráty průřezu 0,2 až 6,0 mm 2 se standardní izolací Automaticky se přizpůsobuje různým průřezům vodičů tím nedochází k žádnému poškozování vodičů Vysoký komfort při obsluze díky tvaru dobře padnoucímu do ruky a nepatrné hmotnosti Štíhlý tvar hlavy pro použití na těžko přístupných místech S kleštěmi na štípání měděných a hliníkových vodičů max. do 2,5 mm 2 S nastavitelným délkovým dorazem 6,0-18,0 mm pro stále stejné délky odizolování při sériové výrobě Lehce vyměnitelné nože Řezné hrany svěracích čelistí (1) spolehlivě přidržují odizolovávaný vodič, takže je zabráněno proklouznutí. Odizolovávací pár nožů (2) odstříhává bez ručního nastavení správnou hloubku a čistě stahuje izolaci. 1 Teflon je zaregistrovaná značka zboží E. I. du Pont de Nemours and Company Radox je zaregistrovaná značka zboží Huber & Suhner AG Těleso z houževnatého plastu zpevněného skelnými vlákny s ergonomickou zónou měkkého plastu v rukojeti Štípačky na drát do 2,5 mm 2 max. 2 2 Odizolování ve stísněných pracovních podmínkách 21

22 12 Miniodizolovač SB Pro tenké měděné vodiče 0,25 do 0,8 mm Precizní odizolování díky plynulému nastavení nástroje na průměr vodiče S kleštěmi na štípání drátů S délkovým dorazem: nastavitelným od 4,0 do 15,0 mm S blokovací západkou Plastové nárazuvzdrorné pouzdro Objednací 9 Kód 9 Hodnoty odizolování mm mm AWG g SB ,25-0, Kleště na odizolování světlovodů K odstraňování primární a sekundární izolace Coating u kabelů ze skelných vláken SB Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Hodnoty odizolování mm mm g SB Brunýrované S plastovými návleky Primární izolace vodiče (Coating): 0,125 mm 55 rukojetí Sekundární izolace vodiče (Coating): 0,250 mm KEVLAR je zaregistrovaná značka zboží E. I. du Pont de Nemours and Company Vlákna z Kelvaru Skleněné vlákno Primární izolace Coating Sekundárni izolace-coating (izolace vedení) Vnější izolace 12 Nástroj pro odizolování, Pro světlovody SB K odstraňování primární izolace u kabelů ze skelných vláken 0,125 mm Průměr nože 0,18 mm, otvor pro přívod kabelu 0,30 mm Nastavitelný délkový doraz Plastové nárazuvzdrorné pouzdro Objednací 9 Kód 9 Hodnoty odizolování mm mm g SB K odstraňování primární izolace u kabelů 40 ze skelných vláken 0,125 mm 22 Precizní odstraňování primární izolace vodiče (Coating) na kabelu ze skelných vláken

23 13 Elektrikářské kleště Ideální kleště pro provádění kabeláží K uchopení a ohýbání drátů K stříhání měkkého, středně tvrdého a tvrdého drátu Precizní břity s doplňkovým induktivním zakalením, tvrdost břitu asi 60 HRC S přesnými otvory pro odizolování K lisování kabelových koncovek Speciální nástrojová ocel ve zvláštní jakosti, kalená v oleji a popuštěná Uchopení Břity Odizolování Lisování Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Hodnoty odizolování mm mm 2 g Leštěno Potaženo plastem 0,5-0,75/1,5/2, Leštěno S dvoubarevnými 0,5-0,75/1,5/2,5 150 vícesložkovými návleky rukojetí 13 Univerzální kleště, Pro datové kabely, STP SB K stříhání kabelu, jednotlivého vodiče, stínění a plastové duše K podélnému nařezávání stínící fólie s ocelovým hrotem na kloubu K odstranění pláště kabelu pomocí prizmových nožů pod kloubem Objednací 9 Kód 9 Hlava 9 Rukojeti mm g SB Brunýrované S dvoubarevnými vícesložkovými návleky rukojetí 80 Speciální nástrojová ocel, kalená v oleji Čisté odstraňování plášťů datových kabelů 23

24 Odizolovací boční štípací kleště Nepostradatelné kleště pro elektroinstalaci Precizní otvory pro odizolování pro jednožilové vodiče (masivní) 1,5 a 2,5 mm 2 Induktivně kalené precizní břity pro měkký drát do 4,0 mm, tvrdost břitu asi 60 HRC Vanadová elektroocel, kalená v oleji a popuštěná Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Hodnoty odizolování mm mm 2 AWG g Leštěno S dvoubarevnými vícesložkovými 1,5 + 2, návleky rukojetí Chromované Izolované s dvoubarevnými 1,5 + 2, vícesložkovými návleky rukojetí, zkoušené podle norem VDE 15 Pinzeta pro odstraňování laku K odstraňování izolačního laku na měděných drátech Nůž pro jiné průměry drátu se dodává jako náhradní díl Vícenásobná funkce: stříhání a odizolování Těleso pinzety z pružinové oceli Povlak rukojeti z plastu Objednací 9 Kód 9 Označení 9 Hodnoty odizolování mm mm g Pinzeta s namontovaným náhradním nožem ,6 35 Náhradní nůž pro dráty , , , , Odizolovací kleště K odizolování tenkých drátů Přesné odizolovací prizma přizpůsobené průměru drátu, nepřestavitelné S otevírací pružinou Speciální nástrojová ocel, kalená v oleji a popuštěná Precizně frézované nože pro čisté odizolování Objednací 9 Kód 9 Form 9 Hlava 9 Rukojeti 9 Hodnoty odizolování mm mm g Leštěno Potaženo plastem 0, Leštěno Potaženo plastem 0, Leštěno Potaženo plastem 0,

25 16 Nástroje pro odstraňování plášťů SB SB K odstraňování plášťů všech běžných kabelů kruhového průřezu Samoupínací úchyt S nastavením hloubky řezu pomocí nastavovacího šroubu Samootáčivý nůž pro obvodový a podélný řez Rezervní čepel v tělese nástroje Pouzdro z nárazuvzdrorného polyamidu Spolehlivé uchopení díky vložce z měkkých komponent jako ochrana proti sklouznutí na rukojeti a úchytu Kabelové a odplášňovací nože viz též strana Model SB: Pro kabely s průměry od 4,0 do 16,0 mm Model SB: Pro kabely s průměry od 8,0 do 28,0 mm S nožem a hákovým břitem včetně ochranné krytky Model SB: Pro kabely s průměry od 8,0 do 28,0 mm Objednací 9 Kód 9 Rukojeti 9 Hodnoty odizolování číslo EAN Délka mm mm g SB Plastové pouzdro odolávající rázovému nárazu 4,0-16, SB Plastové pouzdro odolávající rázovému nárazu 8,0-28, SB Plastové pouzdro odolávající rázovému nárazu 8,0-28, Náhradní čepel 30 Komfortní odstraňování plášťů díky samootáčivému noži 16 Nástroj pro odstraňování plášťů SB K odstraňování plášťů kabelů kruhového průřezu z PVC, gumy, silikonu, PTFE od 6,0 do 29,0 mm Samoupínací úchyt S nastavením hloubky řezu pomocí rýhované matice Otočné těleso rukojeti pro obvodový a podélný řez Spirálový řez pro odstranění pláště ve větší délce Plastové nárazuvzdrorné pouzdro Výměnný nůž Objednací 9 Kód 9 Rukojeti 9 Hodnoty odizolování mm mm g SB Plastové pouzdro odolávající rázovému nárazu 6,0-29, Náhradní nůž 5 Precizní odstraňování plášťů díky nastavitelné hloubce řezu 25

26 16 Nástroj pro odstraňování plášťů K odstraňování plášťů kabelů kruhového průřezu od 25,0 mm Odstraňuje všechny vrstvy izolace Vhodné pro obvodový a podélný řez Hloubka řezu nastavitelná do 5,0 mm Výměnná čepel (oboustranně použitelná) Těleso nástroje z polyamidu zpevněného skelnými vlákny Objednací 9 Kód 9 Rukojeti 9 Hodnoty odizolování mm mm g Polyamid zpevněný skelnými vlákny Kabel kruhového průřezu od 25, Náhradní nůž Nastavitelná hloubka řezu Nasazení nářadí pro odstřižení v podélném směru Podélný řez Otáčení nástroje pro obvodový řez Obvodový řez 16 Nástroj na odizolování koaxiálních kabelů SB K odizolování koaxiálních kabelů (RG 58; RG 59 a RG 62) Pro odizolování vnějšího pláště, stínění a dielektrika v jedné pracovní operaci Se třemi vestavěnými noži Hloubka odstřižení může být pro každý nůž individuálně upravována klíčem na šrouby se šestihrannou hlavou Vzdálenost nožů zůstává konstantní Těleso nástroje z plastu Třístupňový řez v jedné pracovní operaci Objednací 9 Kód 9 Hodnoty odizolování číslo EAN Délka pro kabely mm g SB RG 58; RG 59 a RG Třístupňové odizolování koaxiálního kabelu 26

27 SB 16 Nástroje pro odstraňování plášťů datových kabelů SB SB SB 16 Odizolovávač koaxiálních kabelů K odstraňování plášťů a odizolování všech běžných koaxiálních kabelů od 4,8 do 7,5 mm (např.: pro příjem TV a satelitů), vhodné také pro PVC-Flex 3 x 0,75 mm 2 Se délkovou stupnicí 5,0-20,0 mm Dvoudílný otevírací nástroj pro odizolování S otevírací pružinou a blokovací západkou Těleso nástroje z polyamidu zpevněného skelnými vlákny Objednací 9 Kód 9 Hodnoty odizolování mm mm g SB ,8-7,5 35 kabely kruhového průřezu 3 x 0,75 mm 2 K odstraňování plášťů datových kabelů UTP a STP s 5,0 až 15,0 mm Dvoudílný otevírací nástroj pro odizolování S otevírací pružinou a blokovací západkou Aretace v uzavřené poloze Těleso nástroje z polyamidu zpevněného skelnými vlákny Objednací 9 Kód 9 Typy kabelů 9 Hodnoty odizolování mm mm g SB UTP + STP 5,0-15, Univerzální odstraňovače plášťů Vhodné k odstraňování plášťů a odizolování všech běžných kabelů kruhového průřezu a kabelů do vlhkého prostředí od 8,0 do 13,0 mm (např. kabel NYM 3 x 1,5 mm 2 do 5 x 2,5 mm 2 ) Také pro použití v krabicových odbočnicích a skříňkách rozdělovače Dvoudílný otevírací nástroj pro odizolování S otevírací pružinou a blokovací západkou Aretace v uzavřené poloze Objednací 9 Kód 9 Typy kabelů 9 Hodnoty odizolování mm mm mm 2 g SB Kabel kruhového průřezu, 8,0-13,0 65 např.: 3 x 1,5 mm 2 do 5 x 2,5 mm SB ,2/0,3/0,8/1,5/2,5/4,0 90 Odstraňování plášťů koaxiálních kabelů Ø 4,8 až 7,5 mm Odizolování vodiče u koaxiálního kabelu Odstraňování plášťů datových kabelů UTP/STP Ø 5,0 až 15,0 mm Těleso nástroje z polyamidu zpevněného skelnými vlákny Model SB: Doplňkový nůž pro podélné řezy Vnitřní vysunovatelný nůž Nástroj pro odizolování pro průřezy 0,2/ 0,3/ 0,8/1,5/ 2,5/4,0 mm 2 Odstraňování plášťů datových kabelů 8,0 až 13,0 mm 27

28

29 19 Šperkařské ohýbací kleště, Kleště s kulatými listmi Pro jemné práce s drátem a stříbrnými šperky Vhodné pro ohýbání a stříhání např. v oblasti elektroniky K ohýbání drátěných ok Jemné, do špičky vybíhající, zakulacené čelisti, precizně broušené Břity doplňkově induktivně zakalené, tvrdost břitů asi 60 HRC Vanadová ocel, kalená v oleji a popuštěná Ø 1,0 2,0 32 Objednací 9 Kód 9 Hlava 9 Rukojeti mm g Leštěno Potaženo plastem Chromované Potaženo plastem Ploché kleště DIN ISO 5745 Krátké ploché čelisti Plochy čelistí ozubené Speciální nástrojová ocel, kalená v oleji a popuštěná 8,0 13, Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Rozměry L3 W3 T1 mm mm mm mm g Leštěno Potaženo plastem 27,0 14,5 8, ,0 15,5 9, ,0 17,0 9, ,0 19,0 10, ,0 21,0 12, Leštěno S dvoubarevnými vícesložkovými 28,0 15,5 9, návleky rukojetí 30,0 17,0 9, Chromované S dvoubarevnými vícesložkovými 28,0 15,5 9, návleky rukojetí 30,0 17,0 9, Chromované Izolované s dvoubarevnými 30,0 17,0 9,5 175 vícesložkovými návleky rukojetí, zkoušené podle norem VDE T1 L3 W3 29

30 22 DIN 22 Kleště s kulatými čelistmi ISO 5745 K ohýbání drátěných ok Krátké kulaté čelisti, precizně broušené Hroty čelistí bez špiček Speciální nástrojová ocel, kalená v oleji a popuštěná Objednací 9 Kód 9 Hlava 9 Rukojeti 9 Rozměry L3 W3 D1 T1 mm mm mm mm mm g Leštěno Potaženo plastem 27,0 14,5 2,0 8, ,0 16,5 2,5 9, ,0 18,0 3,0 9, ,0 21,0 3,5 10, Leštěno S dvoubarevnými vícesložkovými 28,0 16,5 2,5 9, návleky rukojetí 30,0 18,0 3,0 9, Chromované S dvoubarevnými vícesložkovými 28,0 16,5 2,5 9, návleky rukojetí 30,0 18,0 3,0 9, Chromované Izolované s dvoubarevnými 30,0 18,0 3,0 9,5 170 vícesložkovými návleky rukojetí, zkoušené podle norem VDE 23 Ploché kleště s břitem, Kleště pro jemné mechaniky Chromované Izolace nanášená ponorem, 30,0 18,0 3,0 9,5 205 zkoušeno podle norem VDE Vhodné pro uchopování a stříhání v jemné mechanice Dlouhé, ztenčující se čelisti Plochy čelistí ozubené S břity pro měkký drát 2,5 mm a středně tvrdý drát 1,6 mm Břity doplňkově induktivně zakalené, tvrdost břitů asi 60 HRC T1 Ø D1 4,0 3,0 L3 W3 Speciální nástrojová ocel ve zvláštní jakosti, kalená v oleji a popuštěná 35 Objednací 9 Kód 9 Hlava 9 Rukojeti mm g Leštěno Potaženo plastem 65 7,0 12,5 30

31 25 Půlkulaté kleště s břity, Kleště pro radiotechniku Tvar 0: Rovné čelisti DIN ISO 5745 Vhodné pro uchopování a stříhání v jemné mechanice Zašpičatělé půlkulaté čelisti Plochy čelistí ozubené S břity pro středně tvrdý a tvrdý drát Břity doplňkově induktivně zakalené, tvrdost břitů asi 61 HRC Speciální nástrojová ocel ve zvláštní jakosti, kalená v oleji a popuštěná Tvar 0: Rovné čelisti Tvar 0: Rovné čelisti Tvar 2: Čelisti zahnuté v úhlu Tvar 0: Rovné čelisti T2 W T1 L3 W3 Tvar 2: Čelisti zahnuté v úhlu 40 Objednací 9 Kód 9 Tvar 9 Hlava 9 Rukojeti 9 Řezné hodnoty 9 Rozměry L3 W3 T1 W4 T2 mm mm mm mm mm mm mm mm g Leštěno Potaženo plastem 2,2 1,6 27,0 13,0 7,0 2,5 1, ,5 1,6 42,0 15,0 8,0 2,5 2, ,5 1,6 50,0 16,5 9,5 3,0 2, Leštěno S dvoubarevnými vícesložkovými 2,5 1,6 42,0 15,0 8,0 2,5 2, návleky rukojetí 2,5 1,6 50,0 16,5 9,5 3,0 2, Chromované Potaženo plastem 2,2 1,6 27,0 13,0 7,0 2,5 1, ,5 1,6 50,0 16,5 9,5 3,0 2, Chromované S dvoubarevnými vícesložkovými 2,5 1,6 42,0 15,0 8,0 2,5 2, návleky rukojetí 2,5 1,6 50,0 16,5 9,5 3,0 2, Chromované Izolované s dvoubarevnými 2,5 1,6 50,0 16,5 9,5 3,0 2,5 150 vícesložkovými návleky rukojetí, zkoušené podle norem VDE Leštěno Potaženo plastem 2,5 1,6 50,0 16,5 9,5 3,0 2, Chromované S dvoubarevnými vícesložkovými 2,5 1,6 50,0 16,5 9,5 3,0 2,5 145 návleky rukojetí Chromované Izolované s dvoubarevnými 2,5 1,6 50,0 16,5 9,5 3,0 2,5 150 vícesložkovými návleky rukojetí, 40 zkoušené podle norem VDE 31

32 26 Půlkulaté kleště s břity, Zobákovité kleště Tvar 1: Rovné čelisti DIN ISO 5745 Vysoce zatížitelné, elastické precizní hroty Půlkulaté dlouhé čelisti Plochy čelistí ozubené S břity pro středně tvrdý drát 3,2 mm a tvrdý drát 2,2 mm Břity doplňkově induktivně zakalené, tvrdost břitů asi 61 HRC Vanadová ocel, kalená v oleji a popuštěná Zobákovité nůžky KNIPEX jsou vykovány z vanadové oceli a pečlivě zakaleny. Jejich precizní hroty vyhovují velmi vysokým nárokům, zvláště namáhání ohybem. Tvar 1: Rovné čelisti Tvar 2: Čelisti zahnuté v úhlu 40 Tvar 1: Rovné čelisti Elastické precizní hroty pro silné namáhání Tvar 2: Čelisti zahnuté v úhlu 40 2, Tvar 2: Čelisti zahnuté v úhlu 40 Objednací 9 Kód 9 Tvar 9 Hlava 9 Rukojeti mm g Leštěno Potaženo plastem Leštěno S dvoubarevnými vícesložkovými 200 návleky rukojetí Chromované Potaženo plastem Chromované S dvoubarevnými vícesložkovými 200 návleky rukojetí Chromované Izolované s dvoubarevnými 205 vícesložkovými návleky rukojetí, zkoušené podle norem VDE Chromované Izolace nanášená ponorem, 225 zkoušené podle norem VDE Leštěno Potaženo plastem Leštěno S dvoubarevnými vícesložkovými 200 návleky rukojetí Chromované Potaženo plastem Chromované S dvoubarevnými vícesložkovými 200 návleky rukojetí Chromované Izolované s dvoubarevnými 205 vícesložkovými návleky rukojetí, zkoušené podle norem VDE Chromované Izolace nanášená ponorem, 225 zkoušené podle norem VDE 9,5 17,5 32

33 27 Kleště pro telefonní spoje, Se štípacími kleštěmi se středovými břity K uchopování a stříhání jednotlivých vodičů v kabelových svazcích Se štípacími kleštěmi se středovými břity pro měkký drát Půlkulaté čelisti Plochy čelistí ozubené Chrom-vanadová elektroocel, kalená v oleji a popuštěná 2 3 9,5 47 Objednací 9 Kód 9 Hlava 9 Rukojeti mm g Leštěno Potaženo plastem ,5 28 Montážní kleště Tvar 0: Ploché široké čelisti Obzvláště dobře se hodí pro uchopování, nastavování a montáže, kde je zapotřebí větší síla při sevření Plochy čelistí ozubené Speciální nástrojová ocel, kalená v oleji a popuštěná Tvar 0: Ploché široké čelisti Tvar 2: Půlkulaté čelisti Tvar 2: Půlkulaté čelisti Objednací 9 Kód 9 Tvar 9 Hlava 9 Rukojeti 9 Rozměry L3 W3 T1 W4 T2 mm mm mm mm mm mm g Leštěno Potaženo plastem 33,0 13,5 10,5 4,0 10, Chromované Potaženo plastem 33,0 13,5 10,5 4,0 10, Leštěno Potaženo plastem 34,0 13,5 10,5 3,0 3,0 190 T1 T2 W4 L3 W3 33
