1 Základní nářadí na optické sítě

2 Katalogový list obsahuje základní nářadí pro práci s optickými kabely, HDPE chráničkami pro optické sítě a mikrotrubičkami, nářadí pro práci s optickými kabely, trubičky s vlákny, nářadí na optická vlákna a spotřební materiál. Specializované nářadí (například montážní přípravky pro montáž konektorů Crimplok +) naleznete v katalogových listech těchto prvků nebo kontaktujte obchodbí zástupce OFA s.r.o. Robustní nůžky na stříhání trubiček Robustní profesionální nůžky na stříhání trubiček a silnostěnných trubiček do průměru 22mm Nůžky na trubičky Náhradní břit Nůžky na stříhání trubiček 4-22 mm Nůžky na stříhání trubiček a silnostěnných trubiček do průměru 22mm. Mikrotrubičky Nůžky na trubičky Náhradní břit Nástroj na stříhání trubiček do 12 mm Nástroj na stříhání trubiček a silnostěnných trubiček do průměru 12mm Nástroj na trubičky Náhradní břit Odhrotovač hran silnostěnných trubiček Odhrotovač pro vnitřní hranu silnostěnných trubiček s výměnným nástrojem, detail vyměnitelného řezného nástroje a odnímatelné krytky těla nástroje Odhrotovač trubiček Strana 2

3 Nůžky na stříhání HDPE trubek Robustní konstrukce nůžek s pákou zaručuje snadné přestřižení celé HDPE trubky Nůžky na HDPE Rychle uvolnitelný řezák (6-42 mm) Okružní řezák pro HDPE trubky o průměru 6-42mm s možností použití na trubky s již instalovaným kabelem. Řezák má na zadní straně integrovaný vysouvatelný ořezávací nástroj na vnitřní hranu trubky Řezák Univerzální párací nástroj multitrubiček Slouží pro párání pláště multitrubiček nebo HDPE trubek, které mají minimální vnější průměr pláště 25 mm a vnější tloušťku pláště do 3 mm. Nástroj je vhodný jak pro podélné řezání pláště, tak pro řezání kolem dokola po obvodu pláště. Má nastavitelnou hloubku řezu od 0 do 5 mm Párací nástroj Náhradní čepel HDPE trubky Montážní nástroj pro dělené trubky Nástroj pro sesazení a montáž dělených opravných HDPE trubek Pro opravné trubky průměru 32 mm Pro opravné trubky průměru 40 mm Pro opravné trubky průměru 50 mm Univerzální ořezávátko Odhrotovač na trubky i trubičky od 7 do 32mm pro vnitřní i vnější seříznutí hran Univerzální ořezávátko Strana 3

4 Optické kabely HDPE Odhrotovač pro trubky HDPE 32 a 40mm Odhrotovač pro trubky 32 mm a 40mm pro vnitřní i vnější hranu Odhrotovač Klíč na plastovou spojku HDPE trubky Slouží k utažení a povolení šroubových spojek na HDPE trubky 40mm Klíč Nůžky na stříhání kabelu Robustní konstrukce nůžek zaručuje přestřižení celé konstrukce kabelu Nůžky Nůž na odstranění kabelového pláště Kabelový nůž s pevným břitem pro kabely s průměrem mm. Změna směru řezu se provádí otočením rukojeti nástroje Kabelový nůž Náhradní břit Nůž na odstranění kabel. pláště JOKARI Kabelový nůž s otočným břitem pro kabely s průměrem 4-16 mm Kabelový nůž Strana 4

5 Stripovací kleště na odstranění primární ochrany vláken (250 μm) Stahovací kleště pro odstranění pouze primární ochrany optických vláken, průměr střihu 250 μm Kleště na prim. ochranu Stripovací kleště na odstranění primární, sekundární i terciární ochrany vláken (250 μm, μm a 1,6 3 mm) Stahovací kleště pro odstranění primární, sekundární a terciální ochrany optických vláken. Průměr ochran 250 μm, těsné sekundární ochrany μm a volné sekundární ochrany1,6-3 mm Univerzální kleště na prim. ochranu Optické kabely Stripopvací kleště na odstranění pláště mikrokabelu AWG (0,6 2.6 mm) Stahovací kleště pro odstranění ochrany AWG (průměr 0,6 2,6 mm) Kleště10-22 AWG Nůžky na odstřižení kevlaru Přesné ostré nůžky pro přestřižení kevlaru, aramidu a dalších doplňkových prvků v konstrukci kabelu Nůžky na kevlar Optická vlákka Podélný párací nástroj pro ploché drop kabely Slouží k obnažení plochých závěsných optických kabelů do 12 vláken. Nástroj podélně prořízne ve dvou místech ochranný plášť kabelu. Lze použít i na nepřerušený kabel (nástroj se rozevře a rozdělí na dvě poloviny) Párací nástroj Náhradní břit Pouze pro kabely do 12 vláken Strana 5

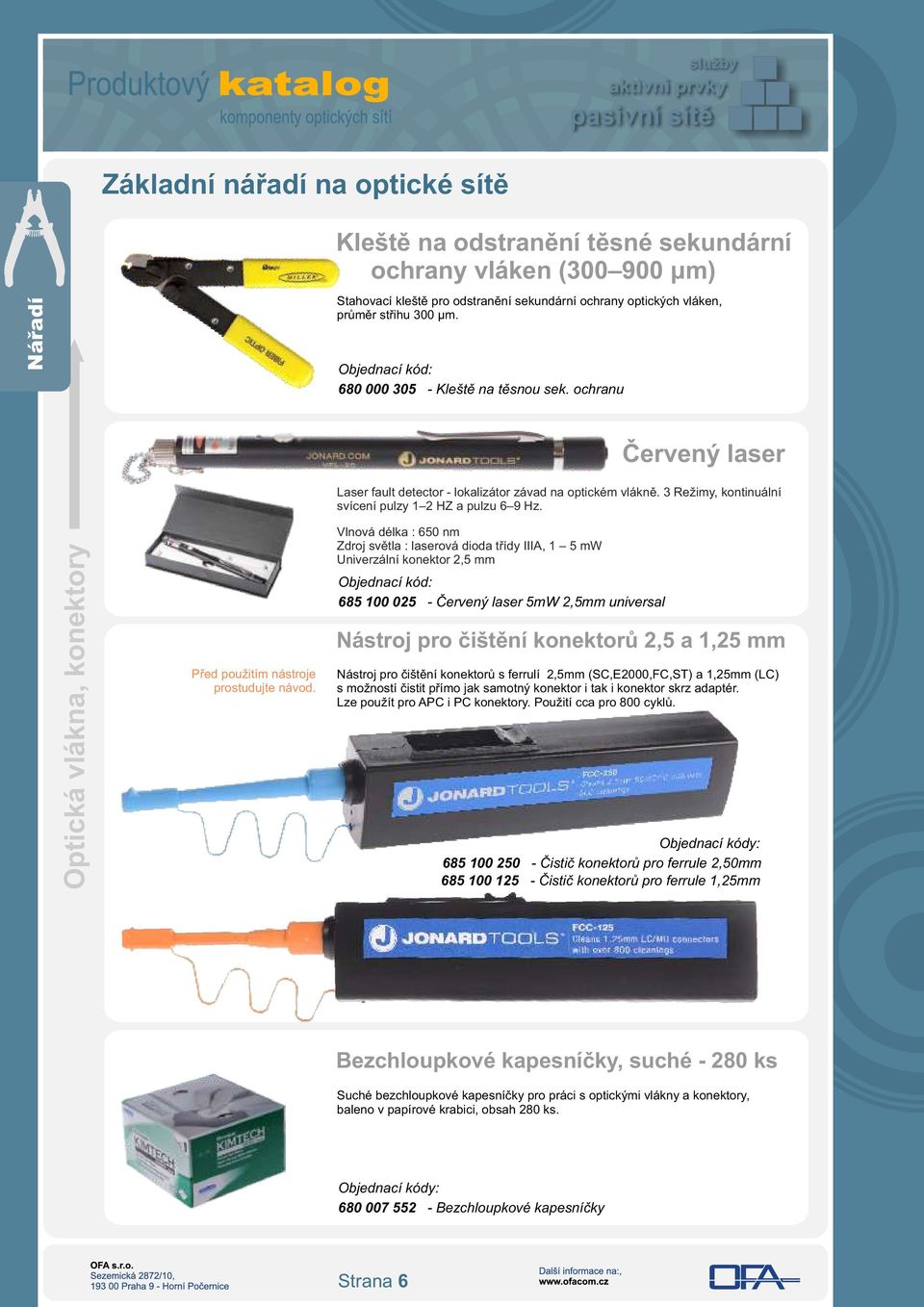

6 Kleště na odstranění těsné sekundární ochrany vláken ( μm) Stahovací kleště pro odstranění sekundární ochrany optických vláken, průměr střihu 300 μm Kleště na těsnou sek. ochranu Optická vlákna, konektory Před použitím nástroje prostudujte návod. Červený laser Laser fault detector - lokalizátor závad na optickém vlákně. 3 Režimy, kontinuální svícení pulzy 1 2 HZ a pulzu 6 9 Hz. Vlnová délka : 650 nm Zdroj světla : laserová dioda třídy IIIA, 1 5 mw Univerzální konektor 2,5 mm Červený laser 5mW 2,5mm universal Nástroj pro čištění konektorů 2,5 a 1,25 mm Nástroj pro čištění konektorů s ferrulí 2,5mm (SC,E2000,FC,ST) a 1,25mm (LC) s možností čistit přímo jak samotný konektor i tak i konektor skrz adaptér. Lze použít pro APC i PC konektory. Použití cca pro 800 cyklů Čistič konektorů pro ferrule 2,50mm Čistič konektorů pro ferrule 1,25mm Bezchloupkové kapesníčky, suché ks Suché bezchloupkové kapesníčky pro práci s optickými vlákny a konektory, baleno v papírové krabici, obsah 280 ks Bezchloupkové kapesníčky Strana 6

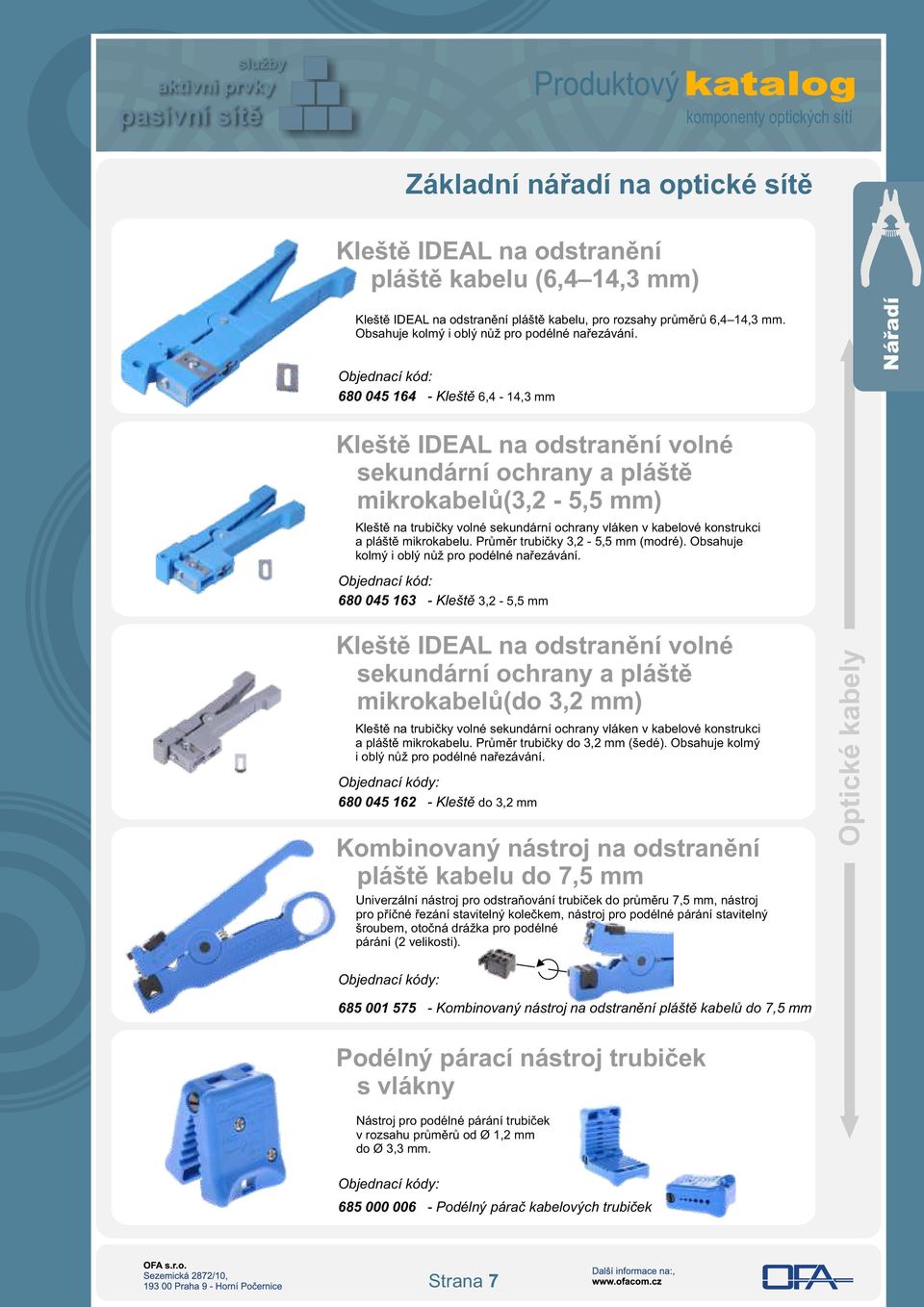

7 Kleště IDEAL na odstranění pláště kabelu (6,4 14,3 mm) Kleště IDEAL na odstranění pláště kabelu, pro rozsahy průměrů 6,4 14,3 mm. Obsahuje kolmý i oblý nůž pro podélné nařezávání Kleště 6,4-14,3 mm Kleště IDEAL na odstranění volné sekundární ochrany a pláště mikrokabelů(3,2-5,5 mm) Kleště na trubičky volné sekundární ochrany vláken v kabelové konstrukci a pláště mikrokabelu. Průměr trubičky 3,2-5,5 mm (modré). Obsahuje kolmý i oblý nůž pro podélné nařezávání Kleště 3,2-5,5 mm Kleště IDEAL na odstranění volné sekundární ochrany a pláště mikrokabelů(do 3,2 mm) Kleště na trubičky volné sekundární ochrany vláken v kabelové konstrukci a pláště mikrokabelu. Průměr trubičky do 3,2 mm (šedé). Obsahuje kolmý i oblý nůž pro podélné nařezávání Kleště do 3,2 mm Kombinovaný nástroj na odstranění pláště kabelu do 7,5 mm Univerzální nástroj pro odstraňování trubiček do průměru 7,5 mm, nástroj pro příčné řezání stavitelný kolečkem, nástroj pro podélné párání stavitelný šroubem, otočná drážka pro podélné párání (2 velikosti). Optické kabely Kombinovaný nástroj na odstranění pláště kabelů do 7,5 mm Podélný párací nástroj trubiček s vlákny Nástroj pro podélné párání trubiček v rozsahu průměrů od Ø 1,2 mm do Ø 3,3 mm Podélný párač kabelových trubiček Strana 7

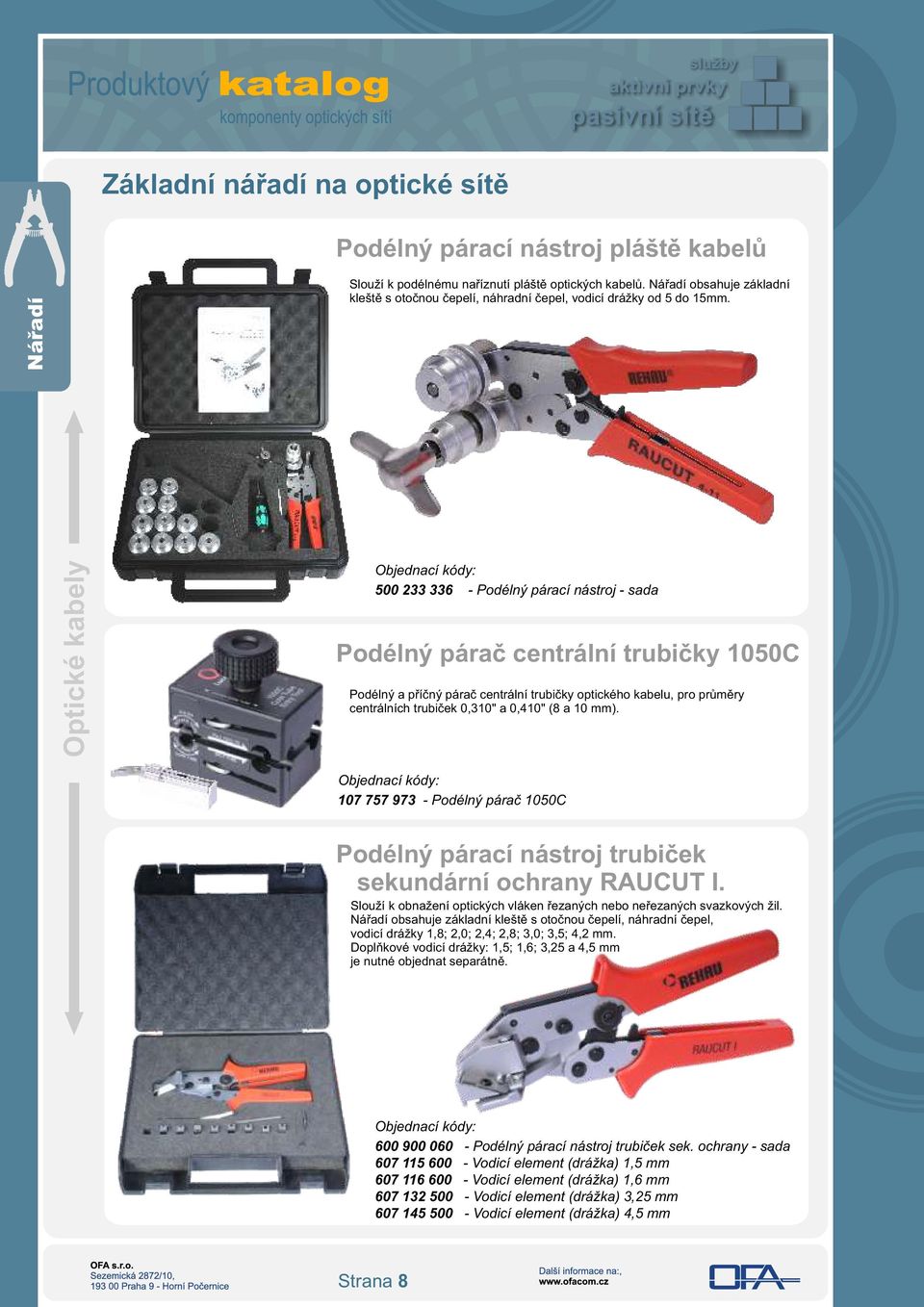

8 Podélný párací nástroj pláště kabelů Slouží k podélnému naříznutí pláště optických kabelů. obsahuje základní kleště s otočnou čepelí, náhradní čepel, vodicí drážky od 5 do 15mm. Optické kabely Podélný párací nástroj - sada Podélný párač centrální trubičky 1050C Podélný a příčný párač centrální trubičky optického kabelu, pro průměry centrálních trubiček 0,310" a 0,410" (8 a 10 mm) Podélný párač 1050C Podélný párací nástroj trubiček sekundární ochrany RAUCUT I. Slouží k obnažení optických vláken řezaných nebo neřezaných svazkových žil. obsahuje základní kleště s otočnou čepelí, náhradní čepel, vodicí drážky 1,8; 2,0; 2,4; 2,8; 3,0; 3,5; 4,2 mm. Doplňkové vodicí drážky: 1,5; 1,6; 3,25 a 4,5 mm je nutné objednat separátně Podélný párací nástroj trubiček sek. ochrany - sada Vodicí element (drážka) 1,5 mm Vodicí element (drážka) 1,6 mm Vodicí element (drážka) 3,25 mm Vodicí element (drážka) 4,5 mm Strana 8

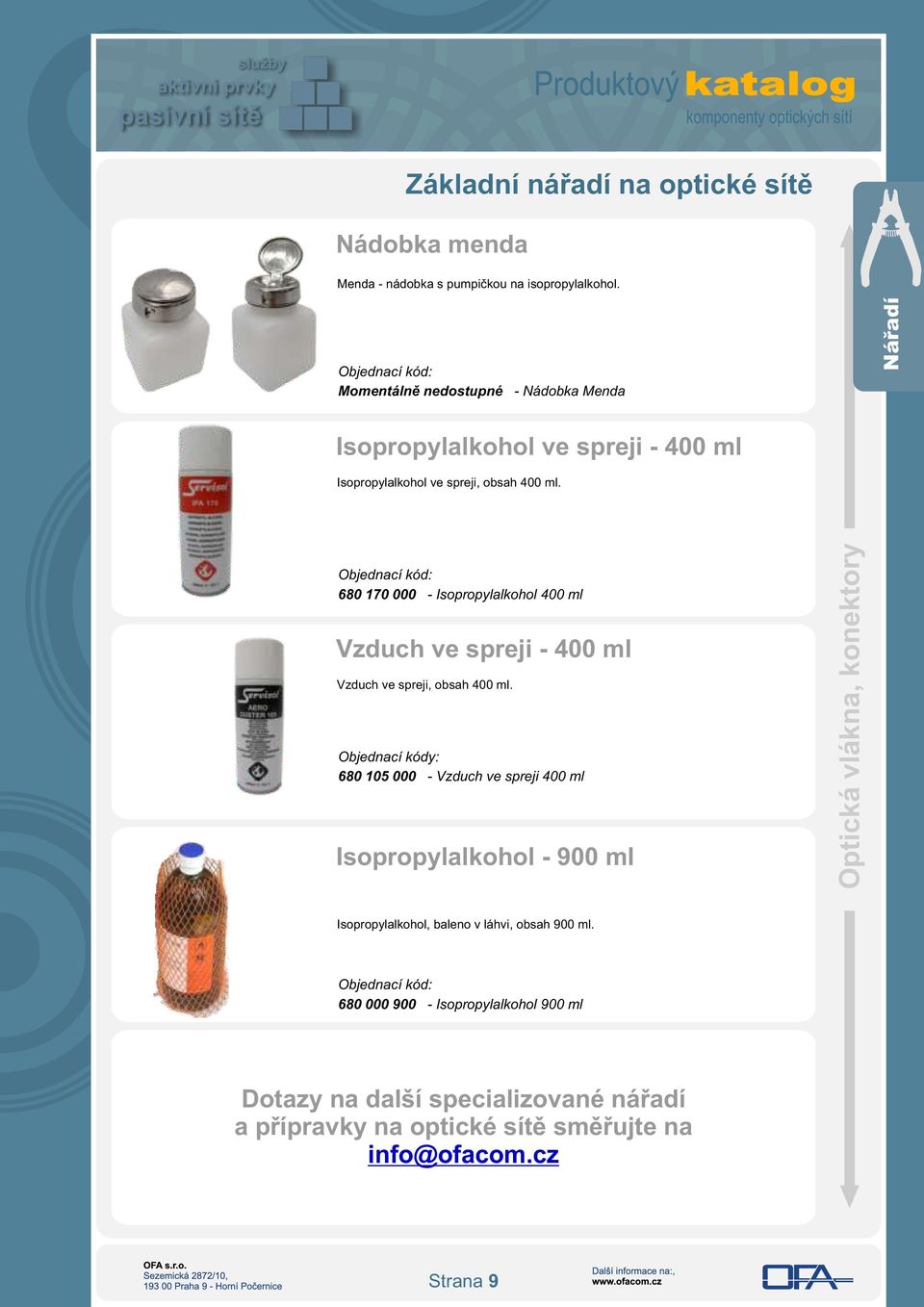

9 Nádobka menda Menda - nádobka s pumpičkou na isopropylalkohol. Momentálně nedostupné - Nádobka Menda Isopropylalkohol ve spreji ml Isopropylalkohol ve spreji, obsah 400 ml Isopropylalkohol 400 ml Vzduch ve spreji ml Vzduch ve spreji, obsah 400 ml Vzduch ve spreji 400 ml Isopropylalkohol ml Optická vlákna, konektory Isopropylalkohol, baleno v láhvi, obsah 900 ml Isopropylalkohol 900 ml Dotazy na další specializované nářadí a přípravky na optické sítě směřujte na info@ofacom.cz Strana 9
