Kleště Hlava Rukojeti Použití Kapacita mm². brunýrované. Poniklováno. Kleště Rukojeti Použití Kapacita mm². s návleky z umělé hmoty

Transkript

1 00 lisovací kleště s přidržením pro neletované elektrické spoje páka pro rychlé uvolnění velká přítlačná síla při vynaložení nepatrné síly díky převodu lomenou pákou aretace v úvrati zaručuje spolehlivé nalisování a zajištění vodiče proti vytažení nastavitelný přítlak speciální ocel, vysoce pevná a d lisuje část s vodičem a část s izolací v jedné pracovní operaci a brunýrované b d brunýrované Kleště Hlava Rukojeti Použití Kapacita ² brunýrované Poniklováno izolovaná kabelová oka + konektory neizolované otevřené konektory (6,3 šířky zástrček) izolovaná kabelová oka + konektory 0,5-6, ,5-6, ,5-6, lisovací kleště k stříhaní kabelů, odizolování drátů a lisování izolovaných a neizolovaných kabelových ok a konektorů a otevřených konektorů s otvory se závitem k stříhání měděných nebo mosazných závitových kolíků s M 2,6; 3,0; 3,5; 4,0 a 5,0 speciální ocel, vysoce pevná brunýrované b brunýrované c brunýrované lakováno na černo Kleště Rukojeti Použití Kapacita ² s z umělé hmoty s z umělé hmoty s z umělé hmoty izolovaná kabelová oka + konektory neizolované otevřené konektory (6,3 šířky zástrček) neisolovaná kabelová oka + konektory izolovaná kabelová oka + konektory neizolované otevřené konektory (6,3 šířky zástrček) 0, ,5-2, ,5-6, ,75-6,00 0,50-6,

2 32 lisovací kleště k řezání kabelů, odizolování drátů a lisování izolovaných a neizolovaných kabelových ok a konektorů s otvory se závitem k stříhání měděných nebo mosazných závitových kolíků s M 2,6; 3,0; 3,5; 4,0 a 5,0 speciální ocel, vysoce pevná Kleště Rukojeti Použití Kapacita ² brunýrované s z umělé hmoty izolovaná kabelová oka + konektory neisolovaná kabelová oka + konektory 0,5-6, ,5-2, nástroj pro vytváření koncovek pro kabely utp a Stp nástroj k ukládání do lišty, krabice a pole vtlačení a ustřižení kabelu v jedné pracovní operaci pro kabely UTP a STP s průměrem vodiče Ø 0,4-0,8 s interovaným tažným hákem a uvolňovací čepelí těleso: plast, rázuvzdorný Vtlačení a ustřižení kabelu v jedné pracovní operaci S interovaným tažným hákem Hlava Použití Kapacita Ø brunýrované Kabely UTP a STP, LSA-Plus a konstrukčně ekvivalentní 0,4-0,

3 33 knipex multicrimp lisovací kleště s výměnným zásobníkem Krimpovací kleště úsporné z hlediska nároků na místo, nákladů i hmotnosti pro instalační práce a opravy. Nyní instalatér potřebuje už jen jeden nástroj místo dosavadních pěti pouze jeden nástroj pro běžné krimpování rychlá a snadná výměna krimpovacích nástavců bez nutnosti dalšího nářadí bezpečná úschova výměnných nástavců v kruhovém zásobníku komfortní, výkonné krimpovací kleště v profesionální kvalitě. spolehlivé krimpování jako u pevně namontovaných krimpovacích nástavců konstantně vysoká kvalita lisování díky precizním profilům a nuceným blokováním (možné odblokovat) chromvanadová elektroocel ve zvláštní jakosti, kalená v oleji kruhový zásobník: plast, vyztužen optickými vlákny Poloha pro výměnu: Vyklopení servisní páčky pro nastavení rovnoběžnosti čelistí lisovací kleště s kruhovým zásobníkem a třemi výměnnými nástavci pro neizolované, otevřené konektory (se šířkou konektoru 4,8 + 6,3 ) o rozměrech 0,5-6,0 ²; izolovaná kabelová oka + konektory o rozměrech 0,5-6,0 ²; dutinky o rozměrech 0,25-6,0 ² lisovací kleště s kruhovým zásobníkem a s 5 výměnnými nástavci pro neizolované, otevřené konektory (se šířkou konektoru 4,8 + 6,3 ) o rozměrech 0,5-6,0 ²; izolovaná kabelová oka + konektory o rozměrech 0,5-6,0 ²; koncové dutinky o rozměrech 0,25-6,0 ²; neizolovaná kabelová oka a konektory o rozměrech 0,5-10 ²; neizolované spojovací články o rozměrech 1,5-10 ² Výměna krimpovacího nástavce: Odaretujte polohu zásobníku, sejměte krimpovací nástavec z kleští. Sklopte servisní páku a promáčkněte kleště jsou připraveny pro příští použití 132

4 Lisovací kleště Zásobník na krimpovací nástavce lze nosit na pásku. Dobře viditelné označení krimpovacích nástavců piktoramy brunýrované Kleště Rukojeti Použití Kapacita ² neizolované otevřené konektory, lisování stáčením izolovaná kabelová oka + konektory 0,5-6, ,5-6, dutinky 0,25-6, neizolované otevřené konektory, lisování stáčením izolovaná kabelová oka + konektory 0,5-6, ,5-6, brunýrované dutinky 0,25-6, neisolovaná kabelová oka + konektory 0,5-10, neizolované kabelové spojky 1,5-4,0 6,0 + 10,0* Lisovací profil Pro neizolované otevřené konektory 4,8 + 6, Lisovací profil Pro izolovaná kabelová oka + konektory Lisovací profil pro dutinky Lisovací profil Pro neizolovaná kabelová oka + konektory Lisovací profil Pro neizolované kabelové spojky Výměnný zásobník Prázdné * lisovací spojka podle DIN

5 43 víceúčelové systémové lisovací kleště pro výměnné lisovací profily Díky možnosti zalisování téměř všech současných krimpovacích spojů jedním nářadím s nejmodernější krimpovací technoloií řeší systémové krimpovací kleště téměř všechny úkoly při mobilní i stacionární krimpovací technice a jsou vynikajícím profesionálním nářadím pro standardní krimpované spoje pouze jeden nástroj pro téměř 1000 způsobů použití při krimpování téměř paralelní pohyb při lisování konstantně vysoká kvalita lisování díky precizním profilům a nuceným blokováním (možné odblokovat) krimpovací tlak je z výroby přesně nastaven (kalibrován), nastavení lze upravit zvětšení síly díky pákovému převodu pro snížení únavy při práci eronomicky tvarované rukojeti různé polohovací pomůcky k přesnému určení polohy krimpovací nástavce pro aplikace, které přesahují rámec nabízeného sortimentu, na vyžádání chromvanadová elektroocel ve zvláštní jakosti, kalená v oleji v plastovém pouzdru, pěnová vložka s prohlubněmi pro ukládání krimpovacích nástavců a polohovacích přípravků; s montážním nářadím (inbusový klíč), šrouby a matkami; bez lisovacího nástavce a kleště bez krimpovacího nástavce, bez kufříku s namontovaným krimpovacím nástavcem pro neizolované, otevřené konektory (šířka konektoru 4,8 a 6,3 ) a s namontovaným lisovacím nástavcem pro izolovaná kabelová oka a konektory s profilem pro lisování neizolovaných kabelových spojek s profilem pro lisování konektorů pro zapalovací svíčky a konektorů s odbočkou s krimpovacím nástavcem a polohovacím přípravkem pro soustružené typy kontaktů s rozdílnými průměry kolíku, otočné s profilem pro lisování konektorů D-Sub brunýrované a brunýrované brunýrované brunýrované Kleště Rukojeti Použití Kapacita ² viz tabulka lisovacích profilů 988 viz tabulka lisovacích profilů 574 krimpovací kleště pro neizolované, otevřené konektory (šířka konektoru 4,8 + 6,3 ) víceúčelové systémové lisovací kleště pro izolovaná kabelová oka a konektory 0,5-6, ,5-6,

6 49 lisovací nástavce pro víceúčelové systémové lisovací kleště Speciální profily na vyžádání Aplikace Kapacita Kapacita SW 2 Obal Ø lisovacích pozic neizolované otevřené konektory neizolované otevřené konektory izolovaná kabelová oka + konektory dutinky dutinky 10 / 16 / 25 7 / 5 / neisolovaná kabelová oka + konektory praporkové konektory a neizolované otev-řené konektory (6,3 šířka zástrčky) ; izolovaná kabelová oka + konektory / dvojnásobné koncovky kabelů pro uchycení x 6 / 10 / / 7 / dvou pružných kabelů dutinky / f-konektory pro TV + satelitní přípojky 7,0; 8,4; 8,1 7,7; 9,5; 9, neisolovaná kabelová oka + konektory konektor D-Sub; HD 20; HDE neizolované kabelové spojky * konektory pro zapalovací svíŀky a rozdělo-vače koaxiální kabelová spojka RG 58, 59, 62, 71, 223 5,4; 6,48; 1,72 6,4; 7,6; 2, stáčené kontakty koaxiální kabelová spojka / autotelefon RG 58, 174, 188, 316 3,25; 4,52; 5,41; 1,72; 1,07 3,9, 5,4; 6,4; 2,1; 1,3; 0, modulové konektory solární konektory Helios H4 (Amphenol) soustružené kontakty (HTS + Hartin) solární konektory (Huber + Suhner) Solární konektory solární konektory (Huber + Suhner) ABS-konektory solární konektory MC3 (Multi-Contact) solární konektory MC4 (Multi-Contact) solární konektory MC4 (Multi-Contact), řezání odizolování krimpování solární konektory MC4 (Multi-Contact), řezání odizolování krimpování solární konektory (Hirschmann) Solární konektory solární konektory (Tyco) solární konektory (Wieland) solární konektory (Wieland) konektory Western 4, 6, 8-pólový RJ 10 / 11 / / nestíněné konektory Molex 4, 6, 8-pólový RJ 10 / 11 / 12 / stíněné konektory Stewart konektory Hartin pro světlovody 3,0; 4,95; 6,5 3,5; 6,0; 7, *lisovací spojka podle DIN

7 49 lisovací nástavce pro víceúčelové systémové lisovací kleště Č. výr. EAN Aplikace konektory Teleärtner pro světlovody Kapacita 2 Kapacita SW 3,25; 3,65; 4,52 Obalu Ø lisovacích pozic 3,6; 4,0; 5, konektory LWL F-SMA-; ST-, SC- + STSC/K- 3,65; 4,2; 5,0 4,3; 5,4; 6, konektory Hartin/Suhner pro světlovody 3,8; 4,3; 4,95 4,5; 5,2; 6, konektory typu FSMA; ST a MIC pro optické vodiče 8,7 9, polohovací přípravky pro lisovací kleště a nástavce Použití polohovací přípravek pro (Solární konektor Helios H4) polohovací přípravek pro (Solární konektor MC3) polohovací přípravek pro (Solární konektor MC4) polohovací přípravek pro (Solární konektor Solarlok) polohovací přípravek pro a polohovací pomůcka pro (HTS + Hartin) polohovací pomůcka pro (konektor D-Sub) polohovací pomůcka pro polohovací přípravek pro polohovací přípravek pro / A / DG / DG A 237 Polohovací přípravek pro čtyřtrnové lisovací kleště, nastavitelný na požadovanou délku a průměr různých konektorů montážní nářadí pro konektor mc nářadí pro Solární zařízení pro snadnou a rychlou montáž solárních konektorů MC3 k nasazení vývodek pro solární konektory od 2,5 do 10,0 ² tři trny (2,5 / 4,0; 6,0; 10,0 ²) pro nasazení koncovek jsou interovány ve snímatelné rukojeti těleso: plast, vyztužen optickými vlákny K montážnímu nářadí patří dva trny Torpedo pro různé průřezy kabelů Kapacita ² ,5-10,0 460 montážní přípravek pro solární konektory mc4 (multi-contact) set dvou montážních přípravků pro utažení a povolování kabelové průchodky solárních konektorů MC4 k otevření zámku krytu konektoru MC4 plast, vytvrzen skelnými vlákny nářadí pro Solární zařízení

8 50 lisovací kleště pro spojky Scotchlok s břity k lisování žil telekomunikačních nebo sinálních kabelů s plastovou izolací na principu U-kontaktu v jednotlivých konektorech Scotchlok bez odizolování, U-prvky přebírají zkontaktování s doplňkovým induktivním zakalením břitů s otevírací pružinou vanadová elektroocel; kovaná, kalená v oleji Hlava Rukojeti Použití Kapacita Ø leštěno potaženo plastem Konektory Scotchlok 0,4-1, lisovací kleště pro konektory Western k stříhání a odstraňování plášťů plochých nestíněných telefonních kabelů k lisování 4-pólových konektorů Western Typ RJ 10 (širokých 7,65 ) chromvanadová elektroocel ve zvláštní jakosti, kalená v oleji Přestřihnout kabel Odstranit plášť z kabelu Lisovat konektor Western Kleště Rukojeti Kapacita lisovacích pozic brunýrované s z umělé hmoty RJ 10, (4- pólový) 7, náhradní nože 137

9 51 lisovací kleště pro konektory Western profilovaný nástroj ke stříhání a odstraňování plášťů plochých nestíněných telefonních kabelů k lisování 6- a 8-pólových konektorů Western Typ RJ 11/12 (širokých 9,65 ) a Typ RJ 45 (širokých 11,68 ) přesné lisování díky paralelnímu lisování konstantně vysoká kvalita lisování díky nucenému blokování (možné odblokovat) zvětšení síly díky pákovému převodu pro snížení únavy při práci s odstřiháváním délky a nožem pro odstraňování plášťů plochých kabelů délky 6 a 12 s doplňkovou funkcí odizolování kabelů kruhového průřezu chromvanadová elektroocel ve zvláštní jakosti, kalená v oleji brunýrované Kleště Rukojeti Kapacita RJ 11/12 (6- pólový) 9,65 RJ 45 (8- pólový) 11, náhradní nože 51 lisovací kleště pro konektory Western profilovaný nástroj ke stříhání a odstraňování plášťů plochých nestíněných telefonních kabelů k lisování 4-, 6- a 8-pólových konektorů Western Typ RJ 10 (širokých 7,65 ) Typ RJ 11/12 (širokých 9,65 ) a Typ RJ 45 (širokých 11,68 ) přesné lisování díky paralelnímu lisování konstantně vysoká kvalita lisování díky nucenému blokování (možné odblokovat) zvětšení síly díky pákovému převodu pro snížení únavy při práci s odstřiháváním délky a nožem pro odstraňování plášťů plochých kabelů délky 6 a 12 s doplňkovou funkcí odizolování kabelů kruhového průřezu chromvanadová elektroocel ve zvláštní jakosti, kalená v oleji brunýrované Kleště Rukojeti Kapacita RJ 10 (4-pólový) 7,65 RJ 11/12 (6- pólový) 9,65 RJ 45 (8- pólový) 11, Náhradní nůž pro

10 52 lisovací kleště také pro obsluhu oběma rukama pro neletované elektrické spoje až o 30 % nižší síla vyvozovaná rukou oproti běžným lisovacím kleštím díky novému pákovému poměru konstantně vysoká kvalita lisování díky precizním profilům a nuceným blokováním (možné odblokovat) krimpovací tlak je z výroby přesně nastaven (kalibrován), nastavení lze upravit obsluha dvěma rukama pro jednoduché lisování velkých průřezů vodičů dobrá manipulace díky vyvážené poloze těžiště, zahnuté hlavě a eronomicky tvarovaným rukojetím chromvanadová elektroocel ve zvláštní jakosti, kalená v oleji První krok: nadzdvižení ramena dvěma prsty, dokud obě čelisti neleží na lisované spojce Druhý krok: nyní použít celou ruku pro další lisování Třetí krok: pokud je zapotřebí větší síla např. u izolovaných spojek 6,00 ² je díky delších rukojetí možné pracovat oběma rukama brunýrované brunýrované brunýrované brunýrované brunýrované brunýrované brunýrované brunýrované brunýrované Kleště Rukojeti Použití Kapacita ² s z umělé hmoty bránícími sklouznutí s z umělé hmoty bránícími sklouznutí s z umělé hmoty bránícími sklouznutí s z umělé hmoty bránícími sklouznutí s z umělé hmoty bránícími sklouznutí s z umělé hmoty bránícími sklouznutí s z umělé hmoty bránícími sklouznutí s z umělé hmoty bránícími sklouznutí s z umělé hmoty bránícími sklouznutí neizolované otevřené konektory (2,8 + 4,8 ) neizolované otevřené konektory (2,8 + 4,8 ) izolovaná kabelová oka + konektory 0,1-2, ,5-6, ,5-6, dutinky 0,25-6, dutinky kabelové spojky KOAX, BNC a TNC neisolovaná kabelová oka + konektory 10 / 16 / 25 7/ 5/ ,5-10, dutinky neisolovaná kabelová oka + konektory Polohovací pomůcka pro Polohovací pomůcka pro

11 52 lisovací kleště Krátký tvar konstantně vysoká kvalita lisování díky precizním profilům a nuceným blokováním (možné odblokovat) krimpovací tlak je z výroby přesně nastaven (kalibrován), nastavení lze upravit zvětšení síly díky pákovému převodu pro snížení únavy při práci dobrá manipulace díky hlavě zahnuté v úhlu 20, nízké hmotnosti a krátké konstrukci chromvanadová elektroocel ve zvláštní jakosti, kalená v oleji dodává se jako příslušenství: polohovací pomůcka pro neizolované otevřené konektory brunýrované Kleště Rukojeti Použití Kapacita ² neizolované otevřené konektory (2,8 + 4,8 šířky zástrček) 0,10-1, brunýrované pro konektory typu KOAX, BNC a TNC RG 58; 59; 62; 71; Polohovací pomůcka pro

12 52 knipex preciforce lisovací kleště Pro každodenní použití při krimpování si odborník přeje krimpovací kleště, které pracují spolehlivě a přesně. Navíc by měly být lehké, eronomické, odolné a cenově dostupné: PreciForce konstantně vysoká kvalita lisování díky precizním profilům a nuceným blokováním (možné odblokovat) krimpovací tlak je z výroby přesně nastaven (kalibrován), nastavení lze upravit velké zesílení díky pákovému převodu pro práci s menší únavou dobrá manipulace díky příznivé poloze rukojetí, nízké hmotnosti, krátké konstrukci a eronomicky tvarovaným rukojetím chromvanadová elektroocel ve zvláštní jakosti, kalená v oleji brunýrované brunýrované brunýrované brunýrované brunýrované Kleště Rukojeti Použití Kapacita ² neizolované kabelové spojky neisolovaná kabelová oka + konektory neizolované otevřené konektory (2,8 + 4,8 šířky zástrček) neizolované otevřené konektory (4,8 + 6,3 šířky zástrček) izolovaná kabelová oka + konektory 1,5-4,0 6,0 + 10,0* ,5-10, ,1-2, ,5-6, ,5-6, brunýrované spojky smršťovaci hadice 0,5-6, brunýrované dutinky 0,25-6, brunýrované koaxiální konektory BNC pro RG 58/174/188/ Polohovací pomůcka pro Polohovací přípravek pro * lisovaný spoj dle DIN

13 52 čtyřtrnové lisovací kleště pro soustružené kontakty Soustružené kontakty se používají pro mimořádně náročné konektorové spoje, např. v lékařství a letecké technice. Vysoce spolehlivé krimpované spoje lze vytvořit pouze absolutně přesnými kleštěmi, které dodrží potřebnou hloubku krimpování s přesností na 1/ dg k lisování soustružených kontaktů vtlačování čtyřmi trny pro nejkvalitnější krimpované spoje válečkový kalibr ke kontrola základního nastavení konstantně vysoká kvalita lisování díky nucenému blokování (možné odblokovat) zvětšení síly díky vysoce efektivnímu pákovému převodu pro snížení únavy při práci vysoký komfort při obsluze díky tvaru dobře padnoucímu do ruky chromvanadová elektroocel ve zvláštní jakosti, kalená v oleji jemné nastavování tlaku pro různé průřezy vodičů pomocí nastavovacího kolečka; kleště v plastovém kufříku s pěnovou vložkou a s polohovacím přípravkem k uchycení kontaktů dg jemné nastavování tlaku pro různé průřezy vodičů pomocí nastavovacího kolečka; s diitální indikací nastavených zamačkávacích rozměrů; přepínatelný údaj mezi /palcí a hodnotami MIL; kleště v plastovém kufříku s pěnovou vložkou a s polohovacím přípravkem k uchycení kontaktů nastavení lisovacího tlaku stlačeného na různé průřezy vodičů pomocí nastavovacího kolečka ve čtyřech pozicích; polohovací pomůcka k upevnění kontaktů jemné nastavování tlaku pro různé průřezy vodičů pomocí nastavovacího kolečka; polohovací pomůcka k upevnění kontaktů; s tabulkou pro určení nastavovacích hodnot; kleště v plastovém kufříku s pěnovou vložkou a jemné nastavování tlaku pro různé průřezy vodičů pomocí nastavovacího kolečka; s tabulkou pro určení nastavovacích hodnot; kleště v plastovém kufříku s pěnovou vložkou dg dg jemné nastavování tlaku pro různé průřezy vodičů pomocí nastavovacího kolečka; s diitální indikací nastavených zamačkávacích roz-měrů; přepínatelný údaj mezi /palcí a hodnotami MIL; s tabulkou pro určení nastavovacích hodnot; kleště v plastovém kufříku s pěnovou vložkou a s polohovacím přípravkem k uchycení kontaktů dg a jemné nastavování tlaku pro různé průřezy vodičů pomocí nastavovacího kolečka; s diitální indikací nastavených zamačkávacích rozměrů; přepínatelný údaj mezi /palcí a hodnotami MIL; s tabulkou pro určení nastavovacích hodnot; kleště v plastovém kufříku s pěnovou vložkou; bez polohovacího přípravku Univerzální polohovací přípravek pro / A / DG / DG A univerzálně nastavitelný polohovací přípravek (délka i průměr) pro opakované přesné uchycení stáčeného konektoru v lisovacích kleštích; může být použit pro všechny standardně dostupné konektory určené pro lisování ve čtyřtrnových lisovacích kleštích

14 Lisovací kleště Standardní polohovací přípravek Kleště Rukojeti Použití Kapacita ² poniklováno DG poniklováno poniklováno soustružené kontakty 0,08-2, soustružené kontakty 0,08-2, soustružené kontakty 0,08-2, poniklováno stočené kontakty (Hartin; Ilme; Phoenix; Amphenol; Walther; HTS; Contact; Weidmüller) 0,14-6, DG poniklováno stočené kontakty (Hartin; Ilme; Phoenix; Amphenol; Walther; HTS; Contact; Weidmüller) 0,14-6, A poniklováno stočené kontakty (Hartin; Ilme; Phoenix; Amphenol; Walther; HTS; Contact; Weidmüller) 0,14-6, DG A poniklováno stočené kontakty (Hartin; Ilme; Phoenix; Amphenol; Walther; HTS; Contact; Weidmüller) 0,14-6, Univerzální polohovací přípravek pro / A / DG / DG A 143

15 53 Samonastavitelné kleště pro lisování kabelových koncovek s bočním přístupem Malé krimpovací kleště na koncové dutinky se dvěma velkými výhodami pro uživatele: automatické nastavení na použité koncové dutinky: To odborníkovi usnadňuje práci a umožňuje bezpečné, spolehlivé a rychlé krimpování. velké rozmezí použití: čtyřhanné krimpované spoje 0,08 až 10,0 ², šestihranné krimpované spoje 0,08 až 6,0 ² k lisování dutinek podle DIN část automatické přizpůsobení požadované velikosti koncových dutinek: nehrozí chyba při krimpování kvůli použití nesprávné zápustky boční zavádění kabelových koncovek do nástroje konstantně vysoká kvalita lisování díky nucenému blokování (možné odblokovat) lisovací tlak je přesně nastaven ve výrobním závodě (kalibrován) zvětšení síly díky pákovému převodu pro snížení únavy při práci vysoký komfort při obsluze díky tvaru dobře padnoucímu do ruky a nepatrné hmotnosti chromvanadová elektroocel ve zvláštní jakosti, kalená v oleji lisování čtyř hran pro optimální kontaktní plochy v lisovaném spoji lisování šestihranu pro zúžené přípojky Čtyřhranné krimpované spoje umožňují lepší kontakt. Šestihranné krimpované spoje se velmi blíží prostorově nenáročnému kulatému tvaru a při stejném průřezu mohou ve srovnání se čtyřhrannými krimpovanými spoji vytvořit v úzkých kulatých svorkovnicích optimální kontakt. U obou tvarů krimpovaných spojů není nutné svízelné zasouvání do svorky. Koncové dutinky se čtyřhranným krimpováním trvale zaručují dostatečnou kontaktní plochu ve svorce. Kleště Rukojeti Použití Kapacita ² brunýrované dutinky 0, brunýrované dutinky 0,08-6,

16 53 Samonastavitelné kleště pro lisování kabelových koncovek S čelním zaváděním Krimpovací kleště na koncové dutinky se třemi velkými výhodami pro uživatele: automatické nastavení na použité koncové dutinky: To odborníkovi usnadňuje práci a umožňuje bezpečné, spolehlivé a rychlé krimpování. možnost použití i na velké průřezy: čtyřhanné krimpované spoje 0,08 až 10,0 + 16,0 ² čelní zavedení: usnadňuje obtížnou práci v zúžených prostorách k lisování dutinek podle DIN část automatické přizpůsobení požadované velikosti koncových dutinek: nehrozí chyba při krimpování kvůli použití nesprávné zápustky vhodné i pro dvoj dutinky čelní zavádění dutinek do nástroje konstantně vysoká kvalita lisování díky nucenému blokování (možné odblokovat) krimpovací tlak je z výroby přesně nastaven (kalibrován), nastavení lze upravit zvětšení síly díky pákovému převodu pro snížení únavy při práci vysoký komfort při obsluze díky tvaru dobře padnoucímu do ruky a nepatrné hmotnosti chromvanadová elektroocel ve zvláštní jakosti, kalená v oleji lisování od 0,08-10,0 ² v jednom profilu; kabelové koncovky do 2,5 ² mohou být přiváděny paralelně ze strany lisování od 0,08-10,0 ² a 16,0 ² v jednom profilu; s pákou pro volbu nastavení rozsahu lisování 0,08-10 nebo 16,0 ² Čtyřhranný krimpovaný spoj Čelní zavádění dutinek např. ve skříňových rozvaděčích 53 08: Boční přístup pro dutinky do 2,5 ² paralelně ze strany, např. ve stísněných prostorech Kleště Rukojeti Použití Kapacita ² brunýrované dutinky 0, brunýrované dutinky 0,

17 54 lisovací kleště na miniaturní konektory paralelní lisování paralelní vedení lisovacích čelistí, aby bylo vyhověno obzvláště vysokým požadavkům malých konektorů konstantně vysoká kvalita lisování díky precizním profilům a nuceným blokováním (možné odblokovat) s namontovanou polohovací pomůckou pro miniaturní konektory D-Sub pro přesné polohování konektoru a kabelu krimpovací tlak je z výroby přesně nastaven (kalibrován), nastavení lze upravit zvětšení síly díky lomené páce pro snížení únavy při práci lisovací kleště pri jiné miniaturní konektory jako např. HD 22; Modu IV; Micro Timer; MQS;... na objednávku chromvanadová elektroocel ve zvláštní jakosti, kalená v oleji Kleště Rukojeti Použití Kapacita ² brunýrované konektor D-Sub; HD 20; HDE 0,03-0, lisovací kleště na koncové dutinky k lisování dutinek DIN část v rozsahu 0,25 až 2,5 ² lisování do označených lichoběžníkových profilů pro spolehlivé spojení dutinky a vodiče vanadová elektroocel; kovaná, kalená v oleji a a Hlava Rukojeti Kapacita ² a leštěno potaženo plastem 0,25-2, F leštěno potaženo plastem 0,25-2, a leštěno 0,25-2, a leštěno izolované vícesložkovými, certifikace VDE 0,25-2,

18 7 lisovací kleště na koncové dutinky k lisování dutinek podle DIN část v rozsahu 0,25 do 16 ² lisování do označených půlkulatých profilů pro spolehlivé spojení dutinky a vodiče 9 obzvláště hlubokých profilů s kuželovými bočními plochami speciální nástrojová ocel, kovaná, kalená v oleji Hlava Rukojeti Použití Kapacita ² leštěno potaženo plastem dutinky 0,25-16, leštěno dutinky 0,25-16, lisovací kleště na koncové dutinky s čelním zaváděním k lisování dutinek DIN část v rozsahu 0,5 až 6,0 ² s výhodou se používá při práci na těžko přístupných místech např. v úzkých a hlubokých skříňových rozvaděčích speciální nástrojová ocel, kovaná, kalená v oleji Hlava Rukojeti Použití Kapacita ² lisovacích pozic leštěno potaženo plastem dutinky 0,5-6,

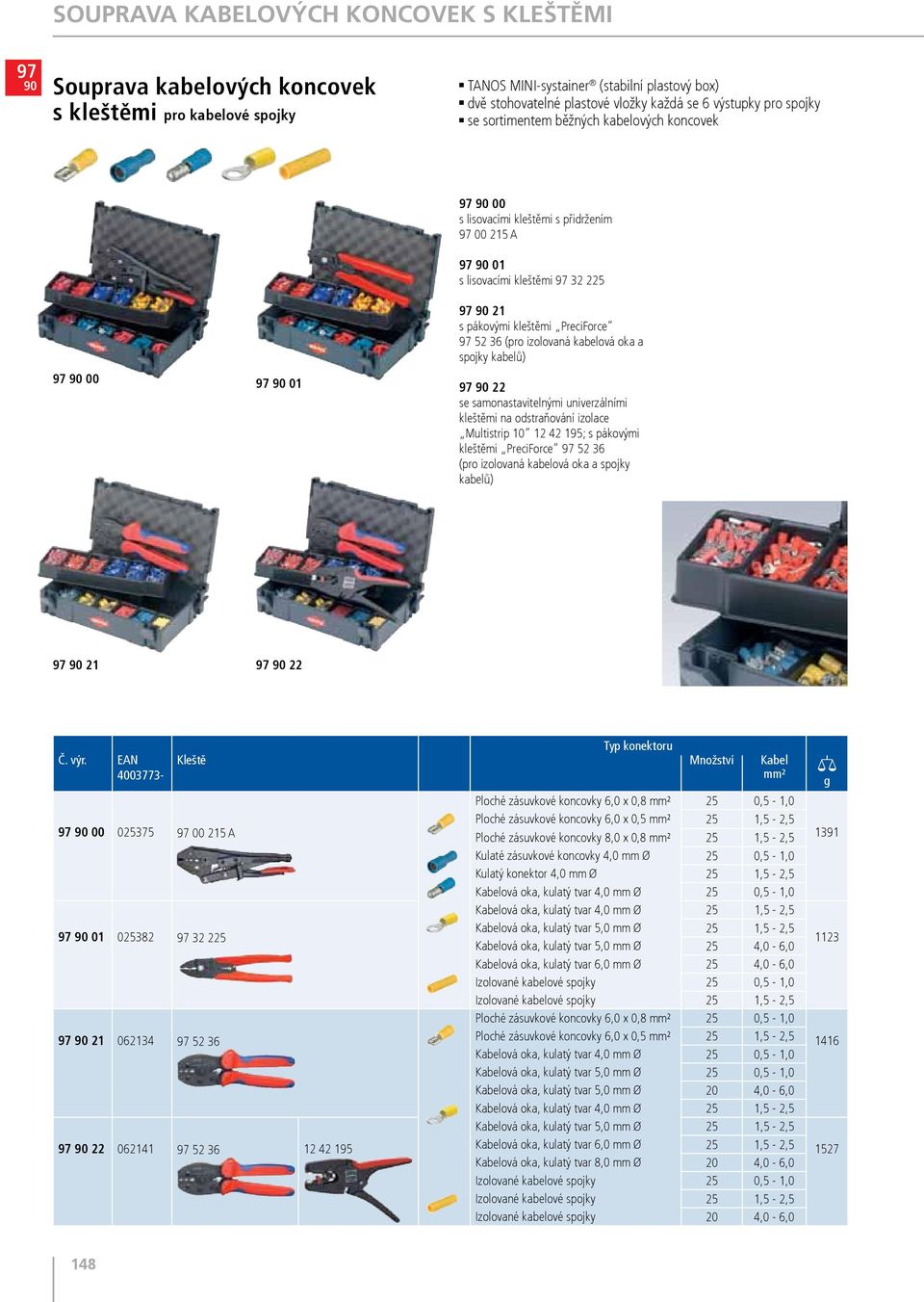

19 SOuPRAVA kabelových koncovek S kleštěmi 90 Souprava kabelových koncovek s kleštěmi pro kabelové spojky TANOS MINI-systainer (stabilní plastový box) dvě stohovatelné plastové vložky každá se 6 výstupky pro spojky se sortimentem běžných kabelových koncovek s lisovacími kleštěmi s přidržením A s lisovacími kleštěmi s pákovými kleštěmi PreciForce (pro izolovaná kabelová oka a spojky kabelů) se samonastavitelnými univerzálními kleštěmi na odstraňování izolace Multistrip ; s pákovými kleštěmi PreciForce (pro izolovaná kabelová oka a spojky kabelů) A Typ konektoru Kleště Množství Kabel ² Ploché zásuvkové koncovky 6,0 x 0,8 ² 25 0,5-1,0 Ploché zásuvkové koncovky 6,0 x 0,5 ² 25 1,5-2,5 Ploché zásuvkové koncovky 8,0 x 0,8 ² 25 1,5-2,5 Kulaté zásuvkové koncovky 4,0 Ø 25 0,5-1,0 Kulatý konektor 4,0 Ø 25 1,5-2,5 Kabelová oka, kulatý tvar 4,0 Ø 25 0,5-1,0 Kabelová oka, kulatý tvar 4,0 Ø 25 1,5-2,5 Kabelová oka, kulatý tvar 5,0 Ø 25 1,5-2,5 Kabelová oka, kulatý tvar 5,0 Ø 25 4,0-6,0 Kabelová oka, kulatý tvar 6,0 Ø 25 4,0-6,0 Izolované kabelové spojky 25 0,5-1,0 Izolované kabelové spojky 25 1,5-2,5 Ploché zásuvkové koncovky 6,0 x 0,8 ² 25 0,5-1,0 Ploché zásuvkové koncovky 6,0 x 0,5 ² 25 1,5-2,5 Kabelová oka, kulatý tvar 4,0 Ø 25 0,5-1,0 Kabelová oka, kulatý tvar 5,0 Ø 25 0,5-1,0 Kabelová oka, kulatý tvar 5,0 Ø 20 4,0-6,0 Kabelová oka, kulatý tvar 4,0 Ø 25 1,5-2,5 Kabelová oka, kulatý tvar 5,0 Ø 25 1,5-2,5 Kabelová oka, kulatý tvar 6,0 Ø 25 1,5-2,5 Kabelová oka, kulatý tvar 8,0 Ø 20 4,0-6,0 Izolované kabelové spojky 25 0,5-1,0 Izolované kabelové spojky 25 1,5-2,5 Izolované kabelové spojky 20 4,0-6,

20 SOuPRAVA kabelových koncovek S kleštěmi 90 Souprava kabelových koncovek s kleštěmi pro dutinky TANOS MINI-systainer (stabilní plastový box) dvě stohovatelné plastové vložky každá se 6 výstupky pro spojky se sortimentem dutinek s izolací / bez izolace s kleštěmi pro lisování kabelových koncovek ; kabelové koncovky bez izolace s samonastavitelnými odizolovacími kleštěmi ; s kleštěmi pro koncové dutinky s kleštěmi pro lisování kabelových koncovek ; dutinky s izolací s kleštěmi pro koncové dutinky s samonastavitelnými odizolovacími kleštěmi ; s kleštěmi pro koncové dutinky s kleštěmi PreciForce pro koncové dutinky se samonastavitelnými univerzálními kleštěmi na odstraňování izolace Multistrip ; s kleštěmi pro koncové dutinky Několik boxů může být navzájem spojeno Kleště 200 x ² 150 x ² 100 x ² 75 x ² 50 x ² 40 x ² ,5 / 0,75 / 1,0 / 1,5 / 2,5 4,0 / 6,0 10,0 / 16, ,5 / 0,75 / 1,0 / 1,5 2,5 4,0 / 6,0 10,0 16, ,5 / 0,75 / 1,0 / 1,5 / 2,5 4,0 / 6,0 10, / ,5 / 0,75 / 1,0 / 1,5 / 2,5 4,0 / 6,0 10, / ,5 / 0,75 / 1,0 / 1,5 / 2,5 4,0 / 6,0 10, ,5 / 0,75 / 1,0 / 1,5 / 2,5 4,0 / 6, / ,5 / 0,75 / 1,0 / 1,5 / 2,5 4,0 / 6,0 10,

21 SOuPRAVA kabelových koncovek S kleštěmi 91 kufřík na nářadí pro fotovoltaiku osazeno nástroji pro fotovoltaiku bez lisovacích nástavců - pro individuální osazení - objednejte prosím samostatně (viz č. zboží 49..) s montážním nářadím (klíče s vnitřním šestihranem) na výměnu lisovacích nástavců plastový kufr odolávající rázovému namáhání pěnová vložka s vybráním pro uložení nářadí, pro lemovací (lisovací) nástavce a polohovací přípravky rozměry, vnější (Š x V x H): 345 x 80 x Č. výr. EAN Kufřík na nářadí pro fotovoltaiku Přesné odizolovací kleště s ostřenými noži Nůžky na kabely Systémové lisovací kleště není součástí balení (k dodatečnému objednání) Lisovací profil pro solární konektory H+S (Huber + Suhner) Lisovací profil pro solární konektory H+S (Huber + Suhner) Lisovací profil pro solární konektory MC3 (Multi-Contact) Polohovací přípravek pro (Solární konektor MC3) Montážní nářadí pro konektor Lisovací profil pro solární konektory MC4 (Multi-Contact) Polohovací přípravek pro (Solární konektor MC4) Lisovací profil pro solární konektory MC4 (Multi-Contact), řezání odizolování krimpování Lisovací profil pro solární konektory MC4 (Multi-Contact), řezání odizolování krimpování Lisovací profil pro solární konektory (Hirschmann) Lisovací profil pro solární konektory Solarloc (Tyco) Polohovací přípravek pro (Solární konektor Solarlok) Lisovací profil na solární konektory (Wieland) Lisovací profil na solární konektory (Wieland) Polohovací přípravek pro a Lisovací profil pro solární konektor Helios H4 (Amphenol) 150 Množství

22 SOuPRAVA kabelových koncovek S kleštěmi 91 kufřík na nářadí pro fotovoltaiku, mc3 (multi-contact) kompletní sada nástrojů pro instalaci MC3 konektorů s montážním nářadím (klíče s vnitřním šestihranem) na výměnu lisovacích nástavců plastový kufr odolávající rázovému namáhání pěnová výplň pro uložení kleští a příslušenství se čtyřmi prázdnými plastovými boxy pro uložení individuální výbavy pro individuální výbavu rozměry; vnější (Š x V x H): 360 x 105 x Množství Kufřík na nářadí pro fotovoltaiku, MC3 (Multi-Contact) Přesné odizolovací kleště s ostřenými noži Nůžky na kabely Systémové lisovací kleště Lisovací profil pro solární konektory MC3 (Multi-Contact) Polohovací přípravek pro solární konektory MC3 (Multi-Contact) Montážní přípravek pro solární konektory MC3 (Multi - Contact) LE Kufřík na nářadí pro fotovoltaiku, MC3 (Multi-Contact), prázdný

23 Kabelové koncovky 99 Označení Šířka x tloušťka ² Zástrčka Ø Šrouby Ø Kabel ² Rozlišovací barva Množství Ploché zásuvkové koncovky 6,3 x 0,8 0,5-1, Červený Ploché zásuvkové koncovky 6,3 x 0,8 1,5-2, Modré Ploché zásuvkové koncovky 6,3 x 0,8 4,0-6, Žlutý Ploché zásuvkové koncovky 8,0 x 0,8 1,5-2, Modré Plochý konektor 6,3 x 0,8 0,5-1, Červený Plochý konektor 6,3 x 0,8 1,5-2, Modré Kulaté zásuvkové koncovky 4,0 0,5-1, Červený Kulaté zásuvkové koncovky 5,0 1,5-2, Modré Kulaté konektory 4,0 0,5-1, Červený Kulaté konektory 5,0 1,5-2, Modré Ploché zásuvkové koncovky s odbočkou 6,3 x 0,8 0,5-1, Červený Ploché zásuvkové koncovky s odbočkou 6,3 x 0,8 1,5-2, Modré Kabelová oka, kruhový tvar 3 0,5-1, Červený Kabelová oka, kruhový tvar 4 0,5-1, Červený Kabelová oka, kruhový tvar 5 0,5-1, Červený Kabelová oka, kruhový tvar 4 1,5-2, Modré Kabelová oka, kruhový tvar 5 1,5-2, Modré Kabelová oka, kruhový tvar 6 1,5-2, Modré Kabelová oka, kruhový tvar 8 1,5-2, Modré Kabelová oka, kruhový tvar 5 4,0-6, Žlutý Kabelová oka, kruhový tvar 6 4,0-6, Žlutý Kabelová oka, kruhový tvar 8 4,0-6, Žlutý Kabelová oka, kruhový tvar 10 4,0-6, Žlutý Kabelová oka, vidlicový tvar 4 0,5-1, Červený Kabelová oka, vidlicový tvar 4 0,5-1, Červený Kabelová oka, vidlicový tvar 5 0,5-1, Červený Kabelová oka, vidlicový tvar 4 1,5-2, Modré Kabelová oka, vidlicový tvar 5 1,5-2, Modré Kabelová oka, vidlicový tvar 5 4,0-6, Žlutý Kabelová oka, vidlicový tvar 6 4,0-6, Žlutý Kabelové kolíky 0,5-1, Červený Kabelové kolíky 1,5-2, Modré Kabelové kolíky 4,0-6, Žlutý Izolované kabelové spojky 0,5-1, Červený Izolované kabelové spojky 1,5-2, Modré Izolované kabelové spojky 4,0-6, Žlutý Ploché konektorové rozdvojky 6,3-0, Plochý konektor s odbočkou 6,3-0, Dutinky 0, Dutinky 0, Dutinky 1, Dutinky 1, Dutinky 2, Dutinky 4, Dutinky 6, Dutinky 10, Dutinky 16, Dutinky 25, Dutinky s izolací 0,5 20 Bílý Dutinky s izolací 0,75 18 edé Dutinky s izolací 1,0 17 Červený Dutinky s izolací 1,5 15 Černé Dutinky s izolací 2,5 13 Modré Dutinky s izolací 4,0 11 edé Dutinky s izolací 6,0 10 Žlutý Dutinky s izolací 10,0 7 Červený Dutinky s izolací 16,0 5 Modré Dutinky s izolací 25,0 3 Žlutý Neizolované konektory 2,8-1, Neizolované konektory 4,8-1, Neizolované konektory 6,3-1, Neizolované konektory 6,3-2,
