1 Návod k obsluze Obj.č.: Velmi výkonný jakostní nf zesilovač Raveland Power Package model XAB se 4 nebo 2 vstupy pro předzesilovače (podle typu modelu) o výkonu až 4 x 300 W je určen pro zesilování nf signálu v motorových vozidlech (osobních,dodávek i i nákladních), které mají elektrickou palubní sít o napětí 12 V=. Zesilovač může pracovat jak v stereo tak i v mono módu. K zesilovači lze připojit jak běžné reproduktory tak i subwoofer. K zesilovači lze připojit také autorádio (CD- přehrávač, přehrávač audio kazet nebo i jiné audio zařízení). V zesilovači jsou vestavěny frekvenční propustě (hornofrekvenční a dolnofrekvenční propust), jejichž hraniční frekvence lze nastavovat po skocích). Reprodukce zvuku je velmi kvalitní (činitel zkreslení je 0,06 %). Reproduktory lze rozmístit v prostoru pro spolucestující a umístění vlastního zesilovače se doporučuje namontovat do kufru osobního auta.

2 ÚVOD Vážený zákazníku, Děkujeme Vám za nákup přístroje Raveland Power Packabe XAB Tím jste obdrželi sadu Hifizařízení do auta, které bylo vyrobeno podle současné vysoké technické úrovně. Tento zesilovač je vybaven navíc přídavným zařízením,které umožňuje provoz Hi-fi soupravy v automobilech. Výrobek splňuje požadavky platných předpisů a norem evropské Unie a příslušných národních norem a směrnic. Odpovídající vysvětlení a podklady jsou uloženy u výrobce zařízení. Pro zachování dobrého stavu přístroje a jeho bezpečného provozu je nutné, aby uživatel zachovával všechna upozornění a rady pro provoz a zacházení s tímto přístrojem. URČENÍ POUŽITÍ PŘÍSTROJE Přístroj Raveland Power Packa GE XAB je určen pro používání v motorových vozidlech. Zesiluje zvukový signál o malé úrovni na velkou úroveň hlasitosti reprodukce hudby v kabině motorových vozidel.tento výkonný zesilovač nízkofrekvenčního signálu (audio-signál) smí být připojen pouze k takové elektrické automobilové palubní síti o napětí 12 V=, u které je záporný pól ( - pól) startovací autobaterie připojen na kostru karoserie osobního nebo nákladního automobilu. Reproduktory se smí připojit pouze na příslušné reproduktorové výstupy na Hi-fi zařízení XAB V žádném případě se nesmí tento přístroj nebo některá jeho část připojit na síťově napětí 230 V ~. POPIS OVLÁDACÍCH PRVKŮ Čelní panel: Zadní panel:

3 Boční pohled: Vysvětlivky: 1 Regulátor REAR HPF 2 Přepínač frekvenčního pásma REAR 3 Regulátor REAR LPF 4 Zapínání zesílení super basů (nejhlubších tónů) 5 Regulátor vypínač přístroje REAR GAIN 6 Připojovací svorky - vstup REAR IN 7 Připojovací svorky - výstup REAR OUT 8 Čelní připojovací svorky vstup FRONT IN 9 Regulátor výkonu FRONT GAIN 10 Čelní přepínač frekvenčního pásma propusti FRONT 11 Čelní regulátor FRONT HPF 12 Kontrolka zapnutí přístroje 13 Kontrolka proudové ochrany přístroje 14 Připojovací terminál pro proudové napájení 15 Tavná pojistka FUSE 16 Čelní připojovací terminál pro reproduktory FRONT 17 Připojovací terminál pro reproduktory boční REAR 18 Připojovací svorky pro reproduktor Subwoofer 19 Přípoj pro basreflexovou konstrukci v boxu 20 Připojení napájení pro rfeproduktor Subwoofer DŮLEŽITÁ PROVOZNÍ UPOZORNÉNÍ Vzhledem ke způsobu vestavby do vnitřních prostor motorového vozidla je nutno se přesvědčit, zda bude vestavěné Hifi zařízení v místě montáže dobře chráněno proti vlivům vlhkosti nebo mokra. Jiné použití tohoto výrobku, než je zde v tomto Návodu k používání popsáno vede k poškození přístroje a navíc vzniká zde nebezpeční jako např. elektrický zkrat přístroje, požár anebo nebezpečí úderu elektrickým proudem. Výrobek nesmí být měněn ani jinak přestavován a nesmí být otevíráno pouzdro přístroje. V každém případě je nutno, aby uživatel přístroje dodržoval bezpečnostní upozornění! BEZPEČNOSTNÍ UPOZORNĚNÍ U škod, které vznikly zanedbáním pokynů a upozornění, uvedených v tomto Návodu k obsluze, zaniká nárok na záruku výrobku. Za následné škody nepřejímáme žádné závazky. U věcných škod nebo u škod na zdraví osob, které vznikly nepřiměřeným zacházením s výrobkem nebo zanedbáním bezpečnostních upozornění nepřejímáme žádné závazky! V takových případech zcela zaniká jakýkoliv nárok na záruku výrobku.

4 POPIS PŘÍSTROJE Přístroj Raveland Power Package XAB se skládá z výkonného zesilovače, z reproduktoru Subwoofer a jednoho satelitního reproduktorového systému. Toto zvukové Hi-fi zařízení lze kdykoliv doplnit ještě autorádiem, nejlépe takovým modelem, který má ještě vestavěný CD-přehrávač nebo CD-měnič. Jednotlivé stavební komponenty XAB mají tyto následující vlastnosti: Zesilovač: 4 kanálová technologie MOSFET Zesilovač lze přemostit na 2 nebo 3 kanály 3 kanálový mód pro provoz stereo se Subwooferem Nastavitelná regulace intenzity hloubek (basových tónů) tzv. Bass-booster Vyjímečně stabilní PWM ( hloubka pulsní modulace) pro proudové napájení Ochranné obvody proti elektrickému zkratu na výstupech pro reproduktory a obvody pro tepelnou ochranu zesilovače Stabilní 2 Ohmové výstupy pro reproduktory Možnost připojení frekvenční vyhýbky Možnost dálkového ovládání soupravy XAB přes autorádio (jestliže je v autě namontováno a připojeno k soupravě) Zapínání obvodů pro okamžité potlačení atmosférického rušení a šumu a snížení zkreslení Reproduktor Subwoofer : 30cm hluboké šasi s papírovou a pogumovanou membránou Basreflexová konstrukce obložena kobercovou textilní látkou Osvětlení membrán světelnou LED diodou Satelitni reproduktorový systém: 3-cestný oválný reproduktorový systém s velkoplošnou membránou pro reprodukci sytých plných basových hlubokých tónů Kaptonová kmitací cívka pro vysokou zvukovou zátěž Ochranné magnetické kruhy Odnímatelná ochranná mřížka UMÍSTĚNÍ ZESILOVAČE V AUTĚ Vyhledejte v prostoru auta vhodný prostor pro umístění a namontování zesilovače. Nejvhodnější místo pro montáž má mít následující vlastnosti: Co možná bezprašné místo, kde neproniká a neusazuje se žádný prach a jiné nečistoty Místo, ve kterém jsou minimální vibrace a kde se nenacházejí jiné druhy mechanických vlivů, nebo jsou co nejmenší. Místo, ve kterém je dobrá cirkulace vzduchu (je dobře větrané) Prostředí, chráněné proti vlivům silného oteplování Suché místo Jako nejvhodnější místo pro umístění a montáž soupravy XAB se jeví kufr auta nebo prostor pod sedadly v kabině auta. Při výběru prostoru pro umístění soupravy a její montáže dejte pozor na to, aby byl zesilovač soupravy a jeho kontaktové pole po montáži dobře přístupné pro provedení elektrického připojení reproduktorů. Nejvhodnější místo pro montáž zesilovače je v odděleném místě mezi prostorem kufru a kabinou auta pro řidiče a spolujezdce..proveďte upevnění a montáž zesilovače tak, aby byly chladící žebra na pouzdře zesilovače ve svislé poloze. Tím bude zajištěna nejlepší cirkulace vzduchu okolo pouzdra zesilovače a chladících žeber. Na předpokládaném místě pro zesilovač si označte místa pro budoucí otvory pro upevňovací šrouby. Pro situování a označení otvorů jako šablonu použijte vlastní zesilovač. Na označených místech vyvrtejte vhodnou velikost otvorů pro upevňovací šrouby. Potom přišroubujte zesilovač ke karoserii. Šrouby jsou obsaženy v dodávce. Reproduktor Subwoofer

5 Namontujte reproduktor Subwoofer na takové místo, které bude možné osvětlit a nebudou tímto osvětlením během jízdy rušeni spolucestující. Proto nesmí být vidět toto osvětlení ani z místa řidiče a sedících spolucestujících ani zvenku auta. Upevněte reproduktor Subwoofer pomocí pružných gumových upevňovacích pásů nebo podobných upevňovacích prostředků. Upevňovací prvky a vlastní provedení upevnění by však měly být takové kvality, aby odolaly velkému zatížení při nutném a náhlém silném zabrždění auta nebo nárazu při nehodě a zabránily tak poškození Subwooferu. Přitom by tedy neměl vypadnout reproduktor Subwoofer z upevnění. Vhodné místo pro montáž reproduktoru Subwoofer je také prostor v kufru auta. Satelitní reproduktorový systém Vyhledejte vhodné místo pro montáž satelitních reproduktorů. Přesvědčte se, zda je prostor za zvoleným montážním místem dostatečně hluboký pro vestavnou hloubku reproduktorů. Důkladně si prohlédněte také vnitřní meziprostor dveří hlavně pod kličkou pro ovládání postranního dveřního skla. Montážní plocha pro satelitní reproduktory musí být dostatečně stabilní a musí umožnit bezpečné a stabilní upevnění reproduktorů. Případně lze vyztužit upevňovací místo dřevěným prkénkem. Po skončení montáže satelitních reproduktorů vykrojte pro reproduktory příslušně veliké otvory. Před vlastním vykrojením si však vyznačte plochu pro vykrojení pomocí šablony. Montáž satelitních reproduktorů Vám usnadní následující názorné obrázky: Vysvětlivky výrazů na obrázku: Abdeckgitter = odnímatelná mřížka Befestigungsschraube=upevňovací šrouby Montagering=montážní kroužek Lautsprecher=reproduktor Blechmuttern= plechové matičky Einbauoffnug= otvor pro vestavbu reproduktoru Montáž reproduktoru

6 Připojení zesilovače Zusatzsicherung Steuerausgang Baterie Autoradio Přídavná pojistka Výstup pro řídící signál Napájecí startovací 12 V autobaterie Autorádio Propojte kontakty B+ z přípojného terminálu pro proudové napájení (18) přímo na plus pól palubní startovací baterie. Propojte na propojovacím terminálu kontakt REMO pro proudové napájení (14) s kontaktem pro dálkové ovládání nebo s výstupem pro ovládání antény na autorádiu. Propojte kontakt GND (zemnění) na přípojovém terminálu pro proudové napájení (14) s mínus pólem startovací baterie nebo s kostrou karoserie (na vysvětlenou - pól startovací baterie je ukostřen na kovovou karoserii vozidla) Zesilovač bude zapínán přes tento kontakt, když na tento kontakt bude přivedeno napětí + 12 V=. Všechna běžná autorádia jsou vybavena vstupem pro zapnutí, když bude přivedeno na tento řídící vstup napájecí napětí o hodnotě 12 V=. Upozornění: Pro ukostření- pro připojení pólu - jsou k dispozici možnosti přilepení ke karoserii nebo různé tvary připojovacích nalakovaných kontaktů pro přiletování na kovovou karoserii. Avšak není každý připojovací prvek vhodný jako společný uzemňovací bod pro spojení přístrojů XAB 1200 s kovovou karoserií vozidla. Vlastní napájení lze provést jako hvězdicové, to znamená, že všechny napájecí mínus vodiče (tedy všechny - póly) pro všechny komponenty auto Hi-fi zařízení se spojí vždy jen do jednoho kontaktového bodu.tímto způsobem provedení připojení - pólu vodičů budou vyloučeny všechny případné bludné proudy přes kovovou karoserii. Totéž lze provést při propojování + pólu vodičů.

7 Osvětlení v kufru auta Zapojení osvětlení pro reproduktor Subwoofer Spínač osvětlení Prostoru v kufru Subwoofer Kostra vozidla Připojte vodič + z kontaktu proudového napájení na subwooferu (20) na kontakt na zdroji napětí,který je aktivován při zapnutí zapalování ve vozidle. Připojte vodič - z kontaktu proudového napájení na subwooferu (20) s kontaktem, který je spojen s kostrou vozidla (společný ukostřovací kontakt na karoserii vozidla). Při vypnutí zapalování bude vypnuto také osvětlení subwooferu.tím se zabrání nechtěnému vybití startovací baterie. Když je subwoofer umístěn v prostoru kufru vozidla, tak by měl být přípoj od osvětlení subwooferu také připojen na osvětlení kufru. A tak zapínání osvětlení na Subwooferu se bude také automaticky zapínat při otevření kufru. PŘIPOJENÍ VSTUPU NA ZESILOVAČI Kontakty na vstupu zesilovače jsou v provedení cinch pro možnost připojení k autorádiu. Proto ty modely autorádií, které mají na svém výstupu kontakty v proveden cinch mohou být připojeny přímo na vstup zesilovače XAB Jestliže však jsou některé modely autorádii vybaveny výstupy pouze pro reproduktory, tak se musí použít pro připojení daného modelu autorádia k zesilovači XAB nějaký vhodný nf-adaptér. Při připojení na vstup s kontakty cinch používejte jen ten vodič s cinch koncovkami, který má stínění. Při použití nestíněného vodiče se mohou objevit poruchy. Délka propojovacího vodiče s cinch kontakty by měla být co možná nejkratší. Při provádění propojení autorádia se zesilovačem nemá být propojovací vodič s cinch kontakty veden v souběhu s jinými kabely. Tím se předejde případným poruchám, které by se mohly přenést na vstup zesilovače přes tento propojovací kabel z jiných souběžných kabelů. Na vstup zesilovače s cinch kontakty smí být připojeny pouze ty přístroje, které mají na svém výstupu kontakty také jen v provedení cinch. Tím se omezí případný výskyt zkreslení nebo chybné přizpůsobení jiných komponentů k zesilovači, které by mohlo vést k poškození XAB Při propojování komponentů k nízkofrekvenčnímu zesilovači XAB si všimněte také daných velikosti vstupních a výstupních hodnot pro připojovaná zařízení, která jsou uvedena v odstavci technická data.

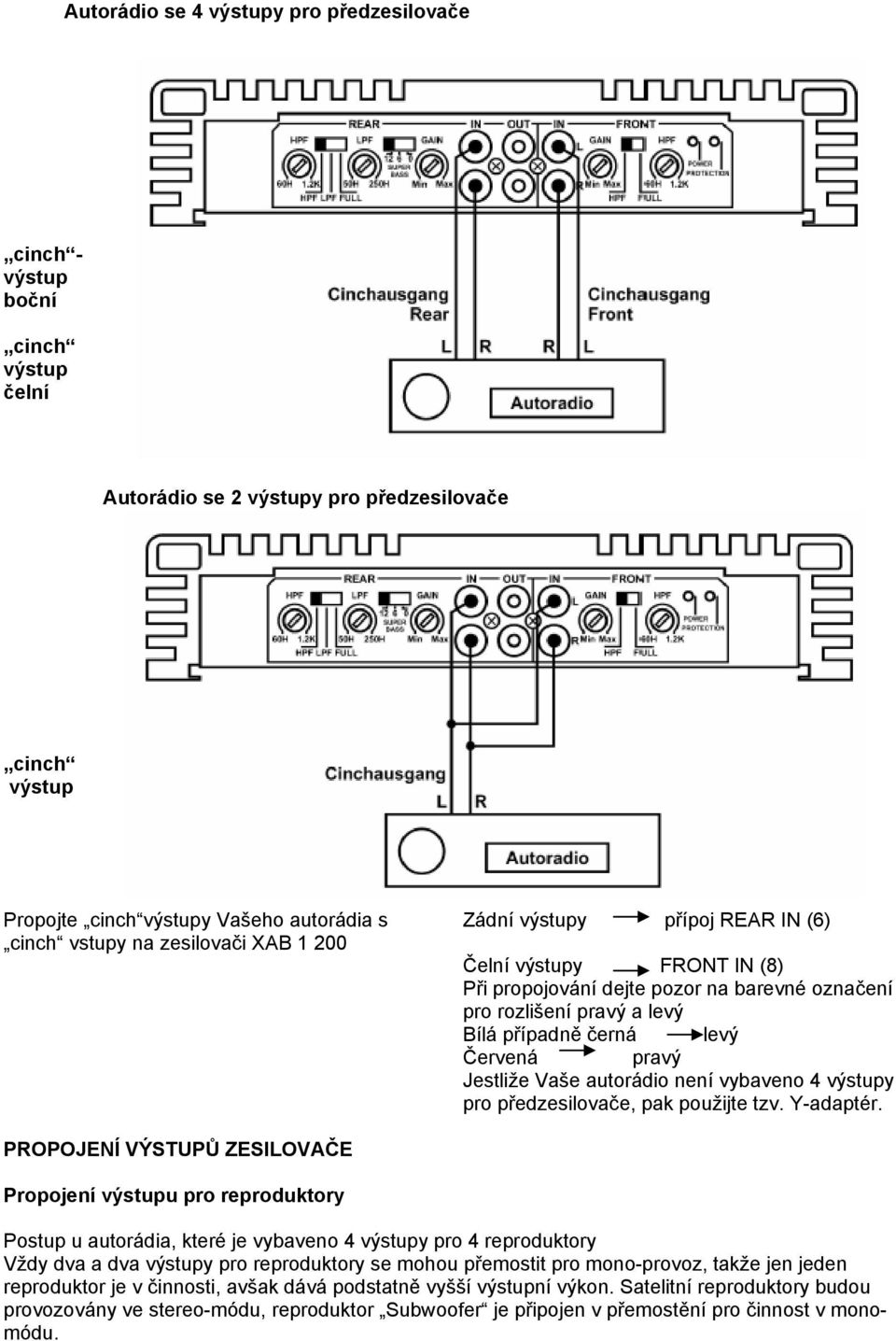

8 Autorádio se 4 výstupy pro předzesilovače cinch - výstup boční cinch výstup čelní Autorádio se 2 výstupy pro předzesilovače cinch výstup Propojte cinch výstupy Vašeho autorádia s cinch vstupy na zesilovači XAB Zádní výstupy přípoj REAR IN (6) Čelní výstupy FRONT IN (8) Při propojování dejte pozor na barevné označení pro rozlišení pravý a levý Bílá případně černá levý Červená pravý Jestliže Vaše autorádio není vybaveno 4 výstupy pro předzesilovače, pak použijte tzv. Y-adaptér. PROPOJENÍ VÝSTUPŮ ZESILOVAČE Propojení výstupu pro reproduktory Postup u autorádia, které je vybaveno 4 výstupy pro 4 reproduktory Vždy dva a dva výstupy pro reproduktory se mohou přemostit pro mono-provoz, takže jen jeden reproduktor je v činnosti, avšak dává podstatně vyšší výstupní výkon. Satelitní reproduktory budou provozovány ve stereo-módu, reproduktor Subwoofer je připojen v přemostění pro činnost v monomódu.

9 Levý: Pravý: Satelitní reproduktory Subwoofer Propojte kontakty satelitních reproduktorů s propojovacím terminálem SPEAKER FRONT (16): (čelní reproduktory) Propojte kontakty reproduktoru Subwoofer (18) s přípojným terminálem P SPEAKER REAR (boční reproduktor) (17): Plus pól satelitních reproduktorů je ve tvaru velkého plochého zasunovacího jazýčku a a mínus pól je ve tvaru menšího zasunovacího jazýčku. Plus pól levého satelitního reproduktoru přípoj LEFT (levý) Mínus pól levého satelitního reproduktoru přípoj LEFT (levý) Plus pól pravého satelitního reproduktoru přípoj RIGHT (pravý) Mínus pól pravého satelitního reproduktoru přípoj RIGHT (pravý) Přípojný kontakt + subwooferu Přípoj BRIDGE + (přemostění) Přípojný kontakt - subwooferu Přípoj BRIDGE + (přemostění) Propojení výstupů cinch Zesilovač je navíc vybaven výstupy pro reproduktory s přípojnými kontakty v provedení cinch. Tím je umožněno propojení vstupního signálu s dalšími komponenty zvukového Hi-fi zařízení bez použití adaptéru. Propojte přípoj REAR OUT (7) (zadní výstup) se vstupem dalších připojovaných komponentů: Bílá zdířka Cinch (L) Levý vstup Červená zdířka Cinch (R) Pravý vstup OBSLUHA ZESILOVAČE Aktivní frekvenční vyhýbky zesilovače Zesilovač je vybaven aktivními vyhýbkami, které umožňuje zapojit pro horní kanály hornofrekvenční propust nebo dolnofrekvenční propust.pro přední kanály je k dispozici hornofrekvenční propusť. Přitom lze nastavovat na vyhýbkách hraniční frekvenci po jednotlivých stupních

10 Přepínač hraniční frekvence REAR (2) ovlivňuje aktivní vyhýbku pro výstupy pro bopční reproduktory FULL: Aktivní vyhýbka je vypnuta. Zesilovač nyní zesiluje celé frekvenční pásmo (dané technickými podmínkami zesilovače) HPF: Hornofrekvenční propust je zapnuta. Nyní zesilovač zesiluje jen část frekvenčního pásma, které leží nad (regulátorem (1) REAR HPF nastavitelnou )hraniční frekvencí.hornofrekvenční propusti. LPF: Dolnofrekvenční propust je zapnuta. Nyní zesilovač zesiluje jen část frekvenčního pásma, které leží pod (regulátorem (3) REAR LPF nastavitelnou )hraniční frekvencí.dolnofrekvenční propusti. Přepínač frekvenční vyhybky FRONT(10) FULL: ovlivňuje aktivní vyhýbku výstupů pro přední Nyní je aktivní vyhýbka je vypnuta. Zesilovač reproduktory. zesiluje celé frekvenční pásmo (dané technickými podmínkami zesilovače) HPF: Hornofrekvenční propust je zapnuta, Zesilovač nyní zesiluje jen frekvenční pásmo, které leží nad hraniční frekvencí. Hraniční frekvenci propusti lze nastavovat regulátorem FRONT HPF (11). SPECIÁLNÍ ZAPOJENÍ PRO HLUBOKÉ BASOVÉ TÓNY V zesilovači jsou zabudovány obvody, zvané Bassbooster pro spodní kanály,tedy pro nízké frekvence (nejnižší hluboké tóny), které jsou zesilovány ve dvou stupních zesilovače. Tyto obvody zjasňuji reprodukci v oblasti hlubokých tónů (v nejnižším slyšitelném frekvenčním pásmu) u malých basových reproduktorů nebo u subwooferu, jako by jim při reprodukci hudby propůjčovaly větší hlasitost. Přepínačem SUPERBASS (4) se řídí zesílení nejhlubších basových tónů: Poloha 0 : Zesílení hlubokých basových tónů je vypnuto Poloha 6 : Hluboké basové tńy jsou zesíleny o 6 db. Poloha 12: Hluboké basové tóny jsou zesíleny o 12 db PRVNÍ UVEDENÍ ZESILOVAČE DO PROVOZU Po propojení komponentů se zesilovačem ještě jednou důkladně překontrolujte správnost provedené kabeláže. Teprve po této důkladné kontrole můžete zapnout zesilovač XAB do provozu: Po provedeném přezkoušení propojení komponentů se zesilovačem připojte mínus pól baterie na kostru karoserie automobilu. Potočte regulátorem REAR GAIN (5) a regulátorem FRONT GAIN (9) proti smyslu hodinových ručiček do polohy Minimum. Posuňte přepínač frekvenční propusti REAR (2) do polohy LPF nastavte regulátor REAR LPF (3) do střední polohy. Posuňte přepínač frekvenční propusti FRONT (10) do polohy HPF a nastavte regulátor FRONT HPF (11) na cca 100 Hz. Zapněte autorádio Tímto úkonem bude nastavena pásmová propust pro reproduktor Subwoofer. Tímto úkonem bude zapnuta hornofrekvenční propust pro satelitní reproduktory. Rozsvítí se kontrolka POWER. Jestliže však bude svítit nápis PROTECTION (13) (ochrana), tak je signalizována nějaká

11 Jestliže bude svítit kontrolka POWER (12), potom zesilte hlasitost reprodukce hudby nebo řeči regulátorem hlasitosti na autorádiu na cca 75 % maximální úrovně hlasitosti. Nastavte nyní maximální hlasitost reprodukce hudby na satelitních reproduktorech pomocí regulátoru hlasitosti FRONT GAIN (9) na Vaši maximální snesitelnou míru. Při zapojení více zesilovačů je vhodné nastavit celkové zesílení reprodukce hudby na přijatelnou celkovou hlasitost v souvislosti s hlasitostí všech zesilovaných reproduktorů. Nyní přizpůsobte pomocí regulátoru hlasitosti REAR GAN (5) úroveň hlasitosti reproduktoru Subwoofer ku hlasitosti satelitních reproduktorů. Po tomto dříve provedeném nastavení úrovně hlasitosti reprodukce hudby si nyní nastavte regulátorem hlasitosti na autorádiu střední úroveň hlasitosti zvuku. Nyní lze docílit optimální reprodukci zvuku podle Vašeho přání tím, že můžete snadno změnit pomocí regulátoru REAR LPF (3) a dalšího regulátoru FRONT HPE (11) dříve nastavenou dělící frekvenci u frekvenční vyhýbky pro dělenou reprodukci jednotlivých frekvenčních pásem. Jestliže je reprodukce hlubokých basových tónů slabá, pak ji můžete zesílit ve dvou stupních pomocí regulátoru SUPER BASS (4). chyba.zesilovač musí být ihned vypnut z činnosti.. V tomto případě přezkoušejte správnost připojení všech komponentů k zesilovači a překontrolujte všechny přípoje pro reproduktory a také vlastní reproduktory. Jestliže však přesto nezjistíte žádnou chybu, potom se obraťte na autorizovaného elektrotechnického odborníka a požádejte ho o radu. Přitom dejte pozor na to, aby maximální nastavená celková hlasitost reprodukce hudby nebo řeči nepřekračovala výkon samého zesilovače a jednotlivých reproduktorů,určený jejich technickými podmínkami. Jinak by mohlo dojít z důvodů nastavení vysokého výkonu reprodukce nf signálu k poškození reproduktorů nebo dokonce k poškození samého zesilovače při překročení daného maximálního výkonu zesilovače nebo daného maximálního výkonu reproduktorů. Při překročení hranice dovolených výkonů u jednotlivých komponentů nf řetězce, nastane zřetelné zkreslení reprodukce nf signálu. Reproduktor subwoofer by neměl při reprodukci hudby dunět nebo zvukově vyčnívat z reprodukce zvuku, nýbrž by měl reprodukci zvukového signálu ze satelitních reproduktorů pouze podporovat. Vzájemný poměr intenzity reprodukce hudby mezi satelitními reproduktory a reproduktorem Sbwooferem je možno dodatečně regulovat ze sedadla řidiče, ale jen v tom případě, když je vestavěné autorádio vybaveno 4 výstupy pro předzesilovače. Přitom dejte pozor na to, aby byla zachována čistota reprodukce hlubokých basových tónů.také přezkoušejte zapojení pólování u reproduktoru subwoofer. Často přehození pólování u tohoto reproduktoru dává lepší reprodukci hlubokých basových tonů. Toto je však závislé na stanovišti reproduktoru subwoofer v prostoru auta. Viz článek Zapojení bassboosteru pro zesílení basových tónů. OBSLUHA ZESILOVAČE Vysoká úroveň hlasitosti reprodukovaného zvuku v kabině vozidla má za následek, že již nemusíme slyšet jiné akustické varovné zvuky a signály z vnějšího okolí automobilu.tím však můžete ohrozit ostatní účastníky silničního provozu.proto si nastavte hlasitost reprodukce v kabině tak, abyste mohli slyšet a tedy dobře reagovat na zvukové signály nebo výstražné zvuky z okolního silničního prostředí. Nepozornost při řízení vozidla v rušném silničním provozu může vést k těžkým nehodám nebo nebezpečným haváriím. Při řízení motorového vozidla smíte obsluhovat Hi-fi zařízení jen tehdy, když to dovolí dopravní situace na silnici a Vy se při této obsluze i nadále budete pozorně věnovat dopravní situaci na silnici.

12 Do blízkosti reproduktorů nepokládejte žádné přístroje s magnetickou pamětí jako např. diskety, video kazety, audio kazety apod. Vlivem magnetického pole ze stálých magnetů v reproduktorech by mohlo dojít u těchto přístrojů ke zničení uložených dat v jejich pamětech. Nedoporučuje se dlouhodobě poslouchat příliš silnou intenzitu reprodukované hudby. Při tomto poslechu může dojít k nevratnému poškození Vašeho sluchu. ÚDRŽBA ZESILOVAČE Kontrolujte pravidelně přístroj Raveland Power Package XAB s hlediska bezpečnosti jeho provozu. Nezapomeňte také přitom zkontrolovat přípojná vedení mezi zesilovačem a jeho komponenty, zda nejsou poškozena a zda není poškozeno také pouzdro zesilovače. Dojdete-li k přesvědčení, že již není možný další bezpečný provoz zesilovače, tak ihned přístroj vyřaďte z provozu a zajistěte jej pro náhodnému uvedení do provozu. Odpojte jej od elektrické palubní sítě vozidla. Lze předpokládat, že již není možný další bezpečný provoz zesilovače když: Na zesilovači je patrné zřejmé poškození Zesilovač již správně nefunguje Zesilovač byl pod vlivem těžkých mechanických podmínek TECHNICKÁ DATA Zesilovač Provozní napětí 12 V = Maximální jmenovitý proud 40 A Ploché pojistky do osobního automobilu 2 x 20 A Citlivost vstupu 0,1 1 V Impedance vstupu 10 kohm Výstupní výkon 4 x 120 WRMS 4 x 300 W max. Impedance výstupu 2 16 Ohm - stereo- provoz 4 16 Ohm -mono- při přemostění zesilovače Frekvenční rozsah Hz Činitel zkreslení 0,06 % Poměr signál / šum 80 db (A) Hraniční frekvence Dolnofrekvenční propust Hz stupňovitě nastavitelná Hornofrekvenční propust Hz stupňovitě nastavitelná Zesílení hlubokých basových tónů 0 / 6 / 12 db - přepínatelné Rozměry 250 x 59 x 345 mm Subwoofer Provozní napětí pro osvětlení 12 V= Impedance 4 Ohm Frekvenční rozsah Hz Zatížitelnost (R?S / max.) 350 / 700 W Satelitní reproduktor Impedance Frekvenční rozsah Zatížitelnost (RMS / max.) 4 Ohmy Hz 150 / 300 W Tento návod k použití je publikace firmy Conrad Electronics. Návod odpovídá technickému stavu při tisku. Změny vyhrazeny! 1/ 2006 Cechm.J.
