1 České vysoké učení technické v Praze F A K U L T A S T A V E B N Í Katedra konstrukcí pozemních staveb KP5C / KP7A Požární bezpečnost staveb PPRE Požární prevence Cvičení č. 3 Stavební konstrukce a požární odolnost Princip požární bezpečnosti: PÚ materiály, konstrukce, konstrukční systémy Požární riziko výpočtové požární zatížení p v [kg m -2 ] Arnoltice (Liberecký kraj), 2012, skladovací hala s textilem SPB I - VII Požadovaná požární odolnost (PO) pro nosné a požárně dělící konstrukce Odstupové vzdálenosti od objektů 2 / 26 Požární odolnost: Schopnost nosné a požárně dělící konstrukce odolávat účinkům požáru bez porušení požadované funkce: mezní stav požadovaná funkce (může být více) doba v minutách druh konstrukce požadavek konstrukčního systému REI 30 DP1 Požadovaná PO Skutečná PO 3 / 26 1

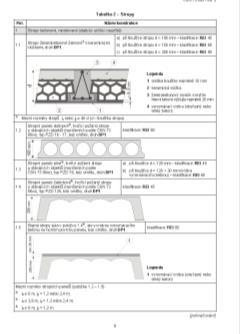

2 Požární odolnost: základní mezní stavy R (nosnost) únosnost a stabilita konstrukčních prvků E (celistvost) porušení trhlinami a otvory I (izolační schopnost) omezení teplot na neohřívaném povrchu prvku W (radiace) omezení tepelného toku z neohřívané strany plošného prvku dveře C (samozavírač) S (kouřotěsnost) snížení či vyloučení průniku kouře klasifikační doby (čas) 10, 15, 20, 30, 45, 60, 90, 120 a 180 minut druh konstrukce DP1, DP2, DP3 dáno návrhem KS budovy nebo požadavkem 4 / 26 Požární odolnost: 5 / 26 Skutečná požární odolnost: pro konkrétní navržené konstrukce kde hodnoty lze získat? Požární zkoušky konstrukcí v akreditovaných zkušebnách technické listy ČSN ed.2 (2007) Hodnoty PO stavebních konstrukcí podle Eurokódů (k dispozici na cvičení) Statický výpočet dle Eurokódů 6 / 26 2

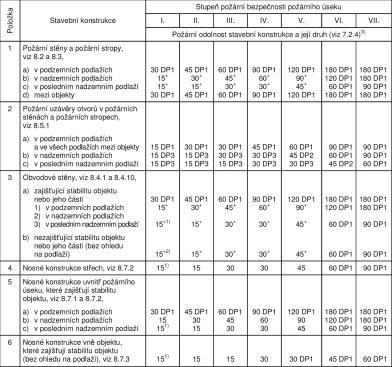

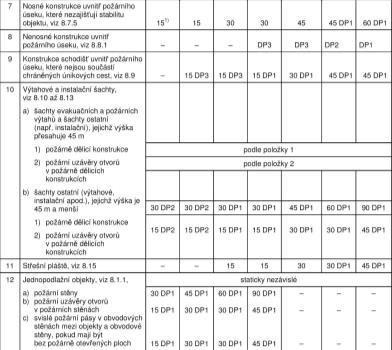

3 Příloha 9 (Sylabus) 7 / 26 Příloha 9 (Sylabus) 8 / 26 POŽÁRNÍ STĚNY A STROPY požárně dělicí konstrukce uvnitř budovy nebo mezi budovami požadované mezní stavy: (R)EI požadovaný čas: stěna dle vyššího SPB obou PÚ strop dle PÚ pod stropem požadovaný druh konstrukce: dle KS, mezi objekty a v 1.PP vždy DP1 REI 30 (DP1) 9 / 26 3

4 EW 30 DP3 EW 60 DP1 C,S 29/03/2014 POŽÁRNÍ UZÁVĚRY OTVORŮ požárně dělicí dveře, revizní dvířka, otvíravá okna požadované mezní stavy: EI pro dveře do CHÚC, příp. + C, S EW pro dveře mezi běžnými PÚ požadovaný čas: dle vyššího SPB obou PÚ požadovaný druh konstrukce: dle KS, v 1.PP vždy DP1 CHÚC N07.25-I EI 15 DP3-C (EW 15 DP3-C) 10 / 26 POŽÁRNÍ UZÁVĚRY OTVORŮ Uzávěr EI DP1 (kovový rám + protipožární lepená skla) Zdroj: PROMAT Praha, s.r.o. 11 / 26 OBVODOVÉ STĚNY pro 2 požární scénáře: vnitřní a vnější požár požadované mezní stavy: (R)EW pro vnitřní požár (R)EI pro vnější požár požadovaný čas: dle PÚ nižší požadavek pro nenosné stěny požadovaný druh konstrukce: dle KS, v 1.PP vždy DP1 REW 30 (DP1) REI 30 (DP1) 12 / 26 4

5 Vodorovné pásy (svislý řez) Svislé pásy (půdorys) 29/03/2014 OBVODOVÉ STĚNY POŽÁRNÍ PÁSY vodorovné a svislé nehořlavé části obvodových stěn na rozhraní mezi PÚ eliminace/zpomalení šíření ohně po fasádě mezi požárními úseky (objekty) konstrukce DP1 (+ u KZS nehořlavý povrch A1, A2) min. výška (šířka) pásu 900 mm mezní stav: REI REW 45 (DP1) N07.24-IV REI 45 (DP1) REW 30 (DP1) CHÚC REW 120 DP1 REI 30 (DP1) N07.25-I 13 / 26 OBVODOVÉ STĚNY POŽÁRNÍ PÁSY lze nahradit (1) = okno v obvodové stěně; (2) = požární stěna nebo strop; (3) = požární pás na fasádě 14 / 26 OBVODOVÉ STĚNY POŽÁRNÍ PÁSY nemusí být navrženy: objekty h 12 m, kromě svislých požárních pásů mezi objekty na hranici PÚ bez požárního rizika vodorovné požární pásy nad CHÚC PÚ s požárním rizikem jsou vybaveny SHZ REI 45 (DP1) REI 30 (DP1) N07.24-IV N07.25-I SHZ CHÚC 15 / 26 5

6 OBVODOVÉ STĚNY KONTAKTNÍ ZATEPLENÍ STAVEB různé požadavky pro novostavby (po 2000) a rekonstrukce (před 2000) novostavba, h > 12 m odzkoušený zateplovací systém: třída reakce B pro KZS jako ucelený výrobek, tepelný izolant alespoň E index šíření plamene povrchové vrstvy i s = 0 mm min -1 (u hořlavých KS max. i s = 100 mm min -1 ) požární pás včetně KZS: třída reakce A1 nebo A2 (MW) dodatečné zateplení staveb úlevy oproti zateplení novostaveb požární pruhy 16 / 26 NOSNÉ KONSTRUKCE STŘECH A STŘEŠNÍ PLÁŠŤ požadované mezní stavy: R pro exponované nosné tyčové prvky REI / REW pro střešní plášť s nosnou funkcí EI pro střešní plášť s hořlavými materiály E pro střešní plášť s nehořlavými materiály požadovaný čas: dle PÚ nižší požadavek pro střešní plášť bez R požadovaný druh konstrukce: dle KS, možno výjimky? 17 / 26 NOSNÉ KONSTRUKCE UVNITŘ A VNĚ PÚ uvnitř objektu všechny nosné konstrukce zajišťující stabilitu objektu vně objektu pouze ty konstrukce, které jsou zasaženy PNP požadované mezní stavy: R pro exponované nosné prvky požadovaný čas: dle PÚ požadovaný druh konstrukce: dle KS, v 1.PP vždy DP1 R 15 (DP1) R 30 (DP1) R 120 DP1 bez PO N07.25-I 18 / 26 6

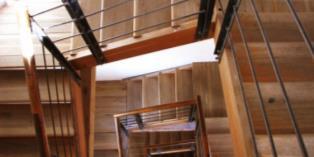

7 NOSNÉ KONSTRUKCE, KTERÉ NEZAJIŠŤUJÍ STABILITU OBJEKTU konstrukce vložených pater apod. požadované mezní stavy: R požadovaný čas: dle PÚ požadovaný druh konstrukce: -, DP1 jen VI. a VII. SPB 19 / 26 NENOSNÉ KONSTRUKCE UVNITŘ PÚ požadované mezní stavy: - požadovaný čas: - požadovaný druh konstrukce: požadavek u vyšších SPB DP1 N07.25-I 20 / 26 KONSTRUKCE SCHODIŠŤ požadavek pro schodiště pro více než 10 osob na NÚC požadované mezní stavy: R požadovaný čas: dle PÚ požadovaný druh konstrukce: požadavek u vyšších SPB neplatí pro schodiště na CHÚC, zde pouze požadavek na konstrukce DP1 CHÚC DP1 21 / 26 7

8 INSTALAČNÍ A VÝTAHOVÉ ŠACHTY A JEJICH UZÁVĚRY Průběžná šachta Horizontálně členěná šachta Navrhovat v případě zajištění přístupnosti přepážek (např. dno šachty) (1) = požární uzávěr, (2) = protipožární systémové ucpávky, (3) = šachtová stěna požárně dělící konstrukce, (4) = požární přepážka v úrovni stropu, (5) = instalace 22 / 26 INSTALAČNÍ A VÝTAHOVÉ ŠACHTY A JEJICH UZÁVĚRY snížené požadavky oproti požárním stěnám a uzávěrům (položka 1 a 2) požadované mezní stavy: EI pro stěny EW / EI-S pro dvířka / dvířka do CHÚC požadovaný čas: dle vyššího SPB obou PÚ požadovaný druh konstrukce: dle KS, požadavek u vyšších SPB EW 15 DP1 EI 30 DP1 šachta šachta CHÚC EW 30 DP1 EI 60 DP1 23 / 26 Požární odolnost: Požární odolnost musí splnit požárně dělicí konstrukce v plné ploše požárně odolné prostupy, požární ucpávky instalací CÍL UCPÁVEK uzavřít otvor po odhoření instalací (kabely, plastová potrubí) tepelně izolovat neohřívanou stranu kovových potrubí umožnit dilatační pohyby prostupujících instalací umožnit snadnou výměnu (doplnění) instalací nebo opravu požadované mezní stavy: EI požadovaný čas: dle SPB, max. 90 min požadovaný druh konstrukce: - kanalizace (plast): svislé od ø100mm, vodorovné od ø126mm vodovod (plast): od ø138mm kabely: od 1kg/m (izolant) pro menší průřezy postačí dotěsnění nehořlavou hmotou Zdroj: INTUMEX, s.r.o. 24 / 26 8

9 C,S 29/03/2014 Zvýšení požární odolnosti: R 30 DP1 A PŘI NÁVRHU změna geometrie změna tvaru zlepšení poměru A/V (obvod ku průřezové ploše) R 45 DP1 A A/V=130 R 11 DP1 A/V=97 R 14 DP1 DALŠÍ MOŽNOSTI intumescentní nátěry mohou být i transparentní životnost (?) obklady R 60 DP1 A Zdroj: PROMAT Praha, s.r.o. 25 / 26 Rekapitulace - požadovaná požární odolnost: nosné a požárně dělicí konstrukce 3 části mezní stav, čas a druh konstrukce různé požadavky podle typu konstrukce do výkresu se zakreslují požadavky REI 45 (DP1) pož. pás R 30 (DP1) N07.24-IV REI 45 (DP1) REW 30 (DP1) R 30 (DP1) šachta REI 30 (DP1) EW 15 DP1 EI 30 DP1 N07.25-I EW 30 DP3 REW 15 (DP1) REI 30 (DP1) pož. pás REW 120 DP1 R 120 DP1 šachta EW 30 DP1 EI 60 DP1 DP1 EW 60 DP1 EI 15 DP3-C pož. pás CHÚC DP1 26 / 26 Rekapitulace - požadovaná požární odolnost: porovnání požadavku se skutečností skutečná PO: ČSN publikace Hodnoty PO technické listy Urči požární odolnost: 27 / 26 9

10 Rekapitulace: NA PŘÍŠTÍ HODINU: posouzení všech použitých nosných a požárně dělicích konstrukcí porovnat se skutečnými hodnotami (technické listy, sylabus, normy ) požadavky požárních pásů požadavky na ETICS požadavky stavebních hmot, konstrukce požadavky na ucpávky KP5C / KP7A / PPRE cvičení č. 1 Úvod do cvičení, základní požární pojmy (verze 2014) 28 / 28 10
