1 XXXIII. DNI RADIAČNEJ OCHRANY ŠTIAVNICKÉ VRCHY - VYHNE SPOLEČNÁ PREZENTACE ŠKODA JS, ČEZ ETE A SÚJB ZAJIŠTĚNÍ RADIAČNÍ OCHRANY PŘI OPRAVÁCH VNITŘNÍCH ČÁSTÍ REAKTORU NA 2. HVB JE TEMELÍN Ing. Petr ZAPLETAL, Ing. Radek KONOP (ŠKODA JS, Divize D2) Ing. Josef KOC, CSc., Ing. Ondřej KVASNIČKA (ČEZ ETE, Ú Řízení RO) Dr. Ing. Milan HORT (SÚJB, RC České Budějovice)

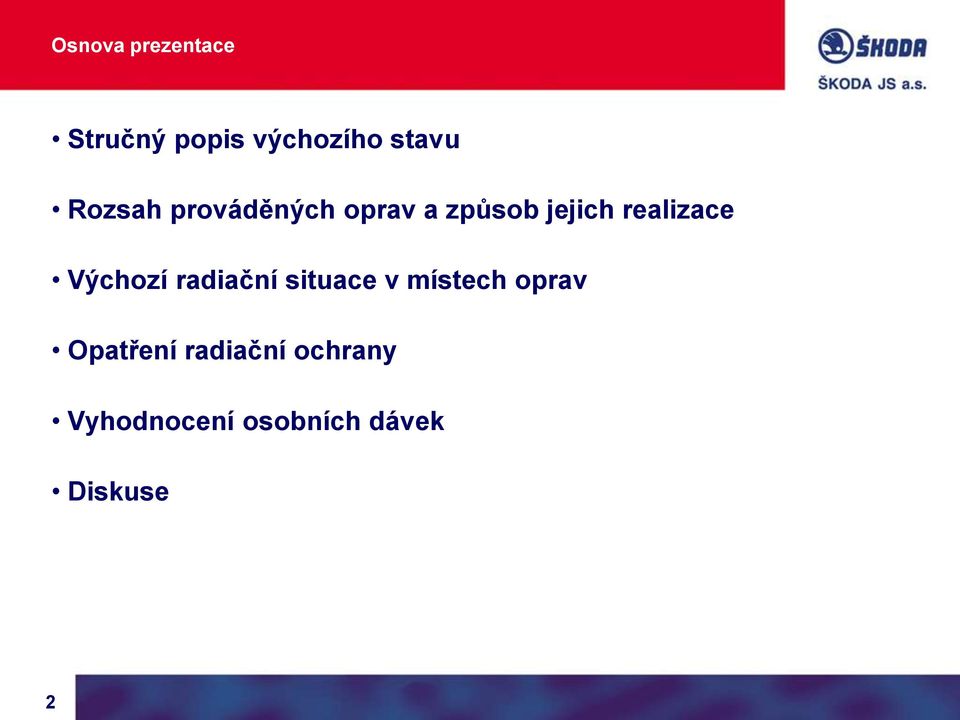

2 Osnova prezentace Stručný popis výchozího stavu Rozsah prováděných oprav a způsob jejich realizace Výchozí radiační situace v místech oprav Opatření radiační ochrany Vyhodnocení osobních dávek Diskuse 2

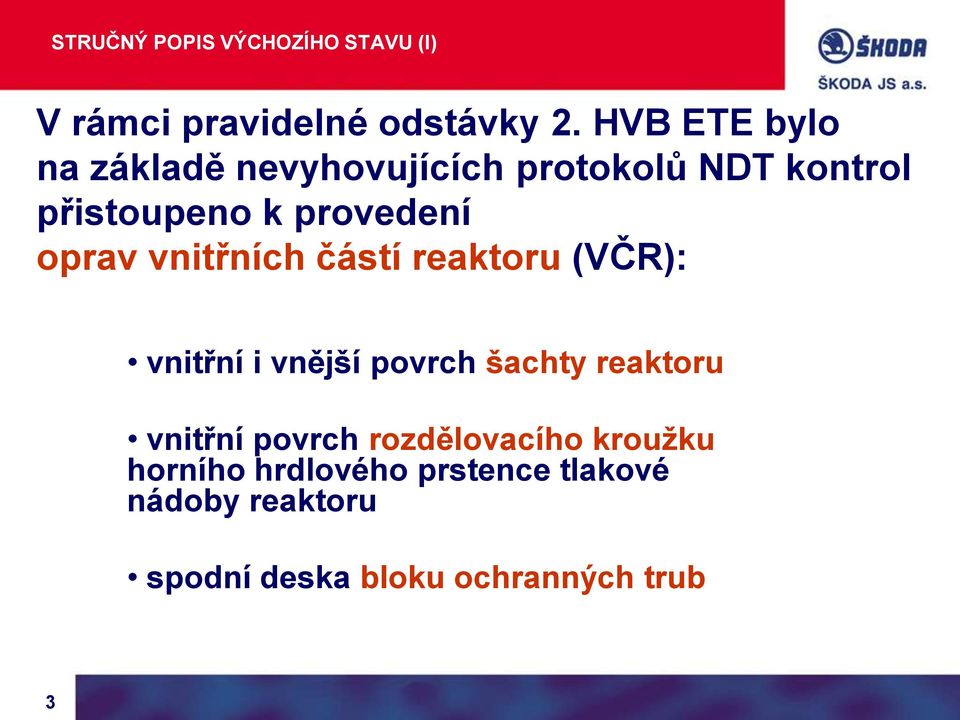

3 STRUČNÝ POPIS VÝCHOZÍHO STAVU (I) V rámci pravidelné odstávky 2. HVB ETE bylo na základě nevyhovujících protokolů NDT kontrol přistoupeno k provedení oprav vnitřních částí reaktoru (VČR): vnitřní i vnější povrch šachty reaktoru vnitřní povrch rozdělovacího kroužku horního hrdlového prstence tlakové nádoby reaktoru spodní deska bloku ochranných trub 3

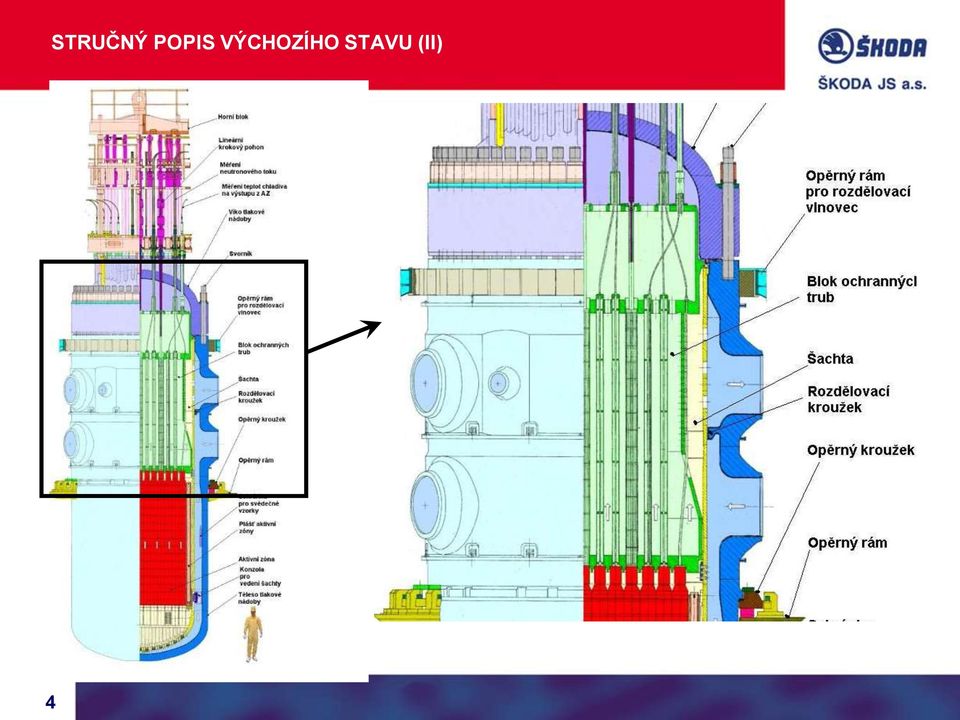

4 STRUČNÝ POPIS VÝCHOZÍHO STAVU (II) 4

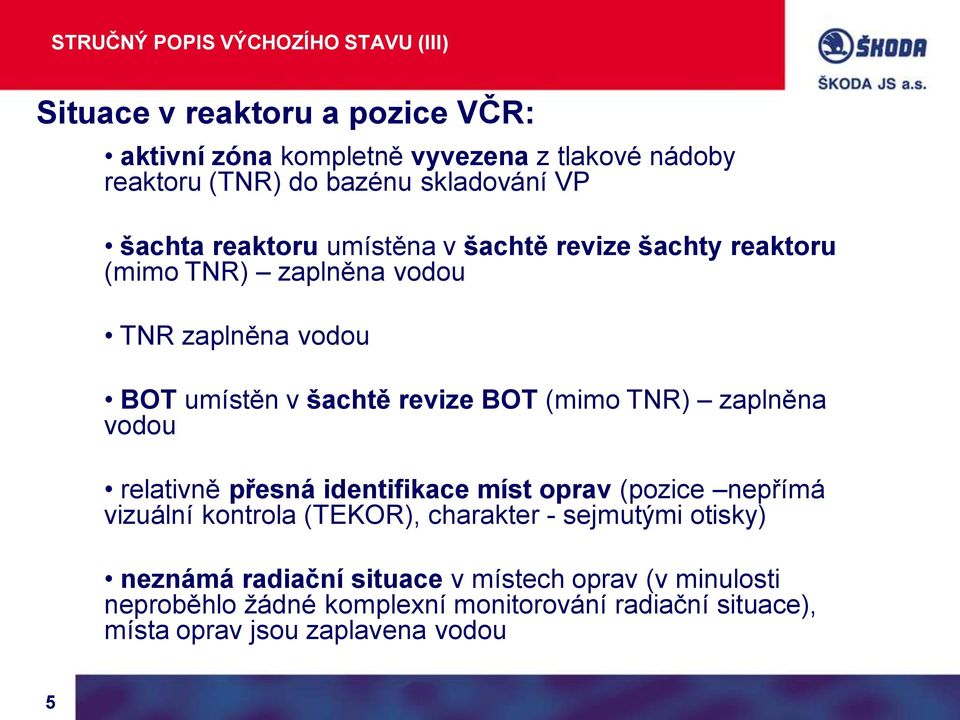

5 STRUČNÝ POPIS VÝCHOZÍHO STAVU (III) Situace v reaktoru a pozice VČR: aktivní zóna kompletně vyvezena z tlakové nádoby reaktoru (TNR) do bazénu skladování VP šachta reaktoru umístěna v šachtě revize šachty reaktoru (mimo TNR) zaplněna vodou TNR zaplněna vodou BOT umístěn v šachtě revize BOT (mimo TNR) zaplněna vodou relativně přesná identifikace míst oprav (pozice nepřímá vizuální kontrola (TEKOR), charakter - sejmutými otisky) neznámá radiační situace v místech oprav (v minulosti neproběhlo žádné komplexní monitorování radiační situace), místa oprav jsou zaplavena vodou 5

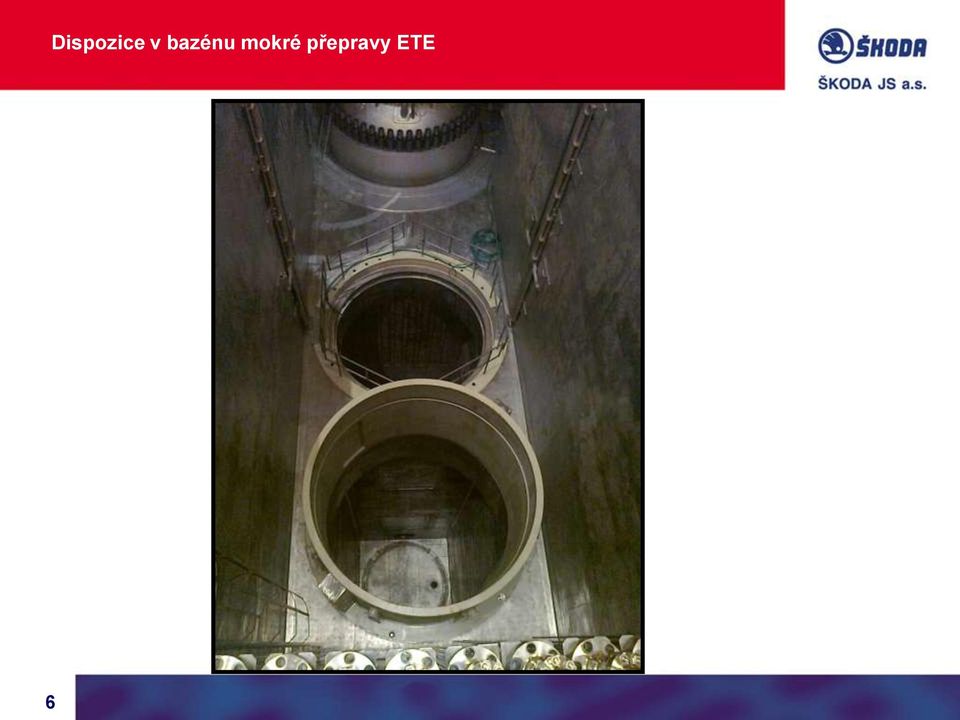

6 Dispozice v bazénu mokré přepravy ETE 6

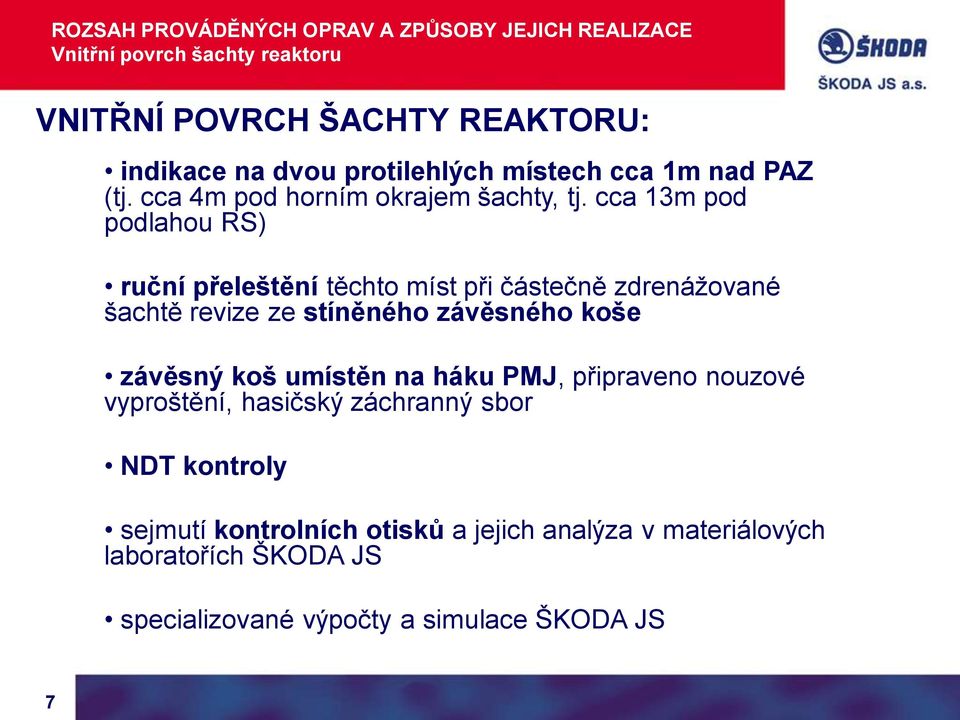

7 ROZSAH PROVÁDĚNÝCH OPRAV A ZPŮSOBY JEJICH REALIZACE Vnitřní povrch šachty reaktoru VNITŘNÍ POVRCH ŠACHTY REAKTORU: indikace na dvou protilehlých místech cca 1m nad PAZ (tj. cca 4m pod horním okrajem šachty, tj. cca 13m pod podlahou RS) ruční přeleštění těchto míst při částečně zdrenážované šachtě revize ze stíněného závěsného koše závěsný koš umístěn na háku PMJ, připraveno nouzové vyproštění, hasičský záchranný sbor NDT kontroly sejmutí kontrolních otisků a jejich analýza v materiálových laboratořích ŠKODA JS specializované výpočty a simulace ŠKODA JS 7

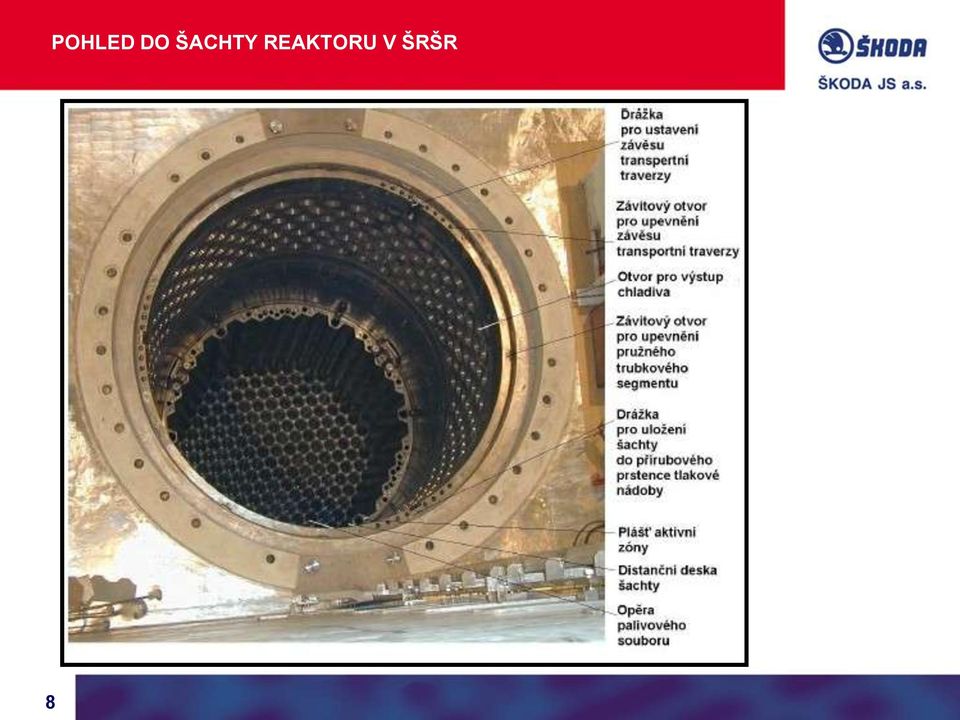

8 POHLED DO ŠACHTY REAKTORU V ŠRŠR 8

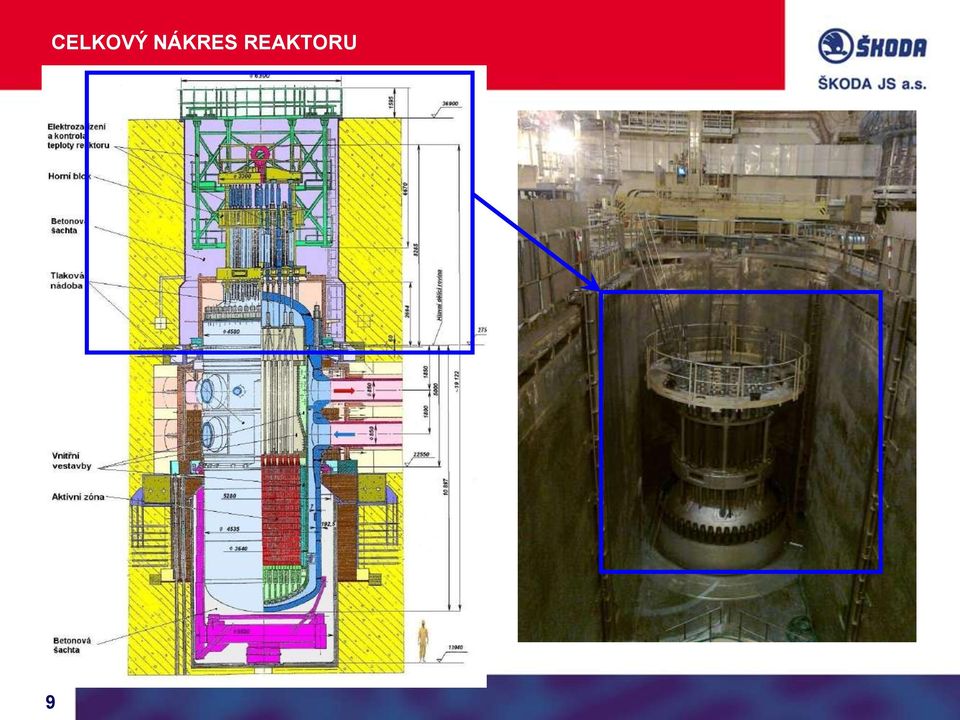

9 CELKOVÝ NÁKRES REAKTORU 9

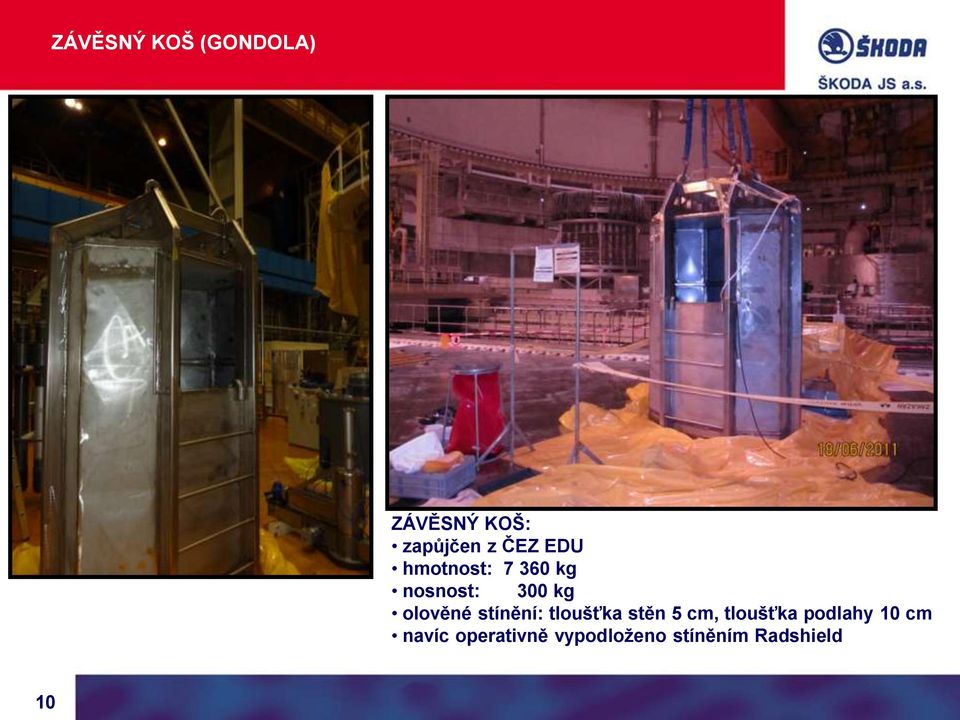

10 ZÁVĚSNÝ KOŠ (GONDOLA) ZÁVĚSNÝ KOŠ: zapůjčen z ČEZ EDU hmotnost: kg nosnost: 300 kg olověné stínění: tloušťka stěn 5 cm, tloušťka podlahy 10 cm navíc operativně vypodloženo stíněním Radshield 10

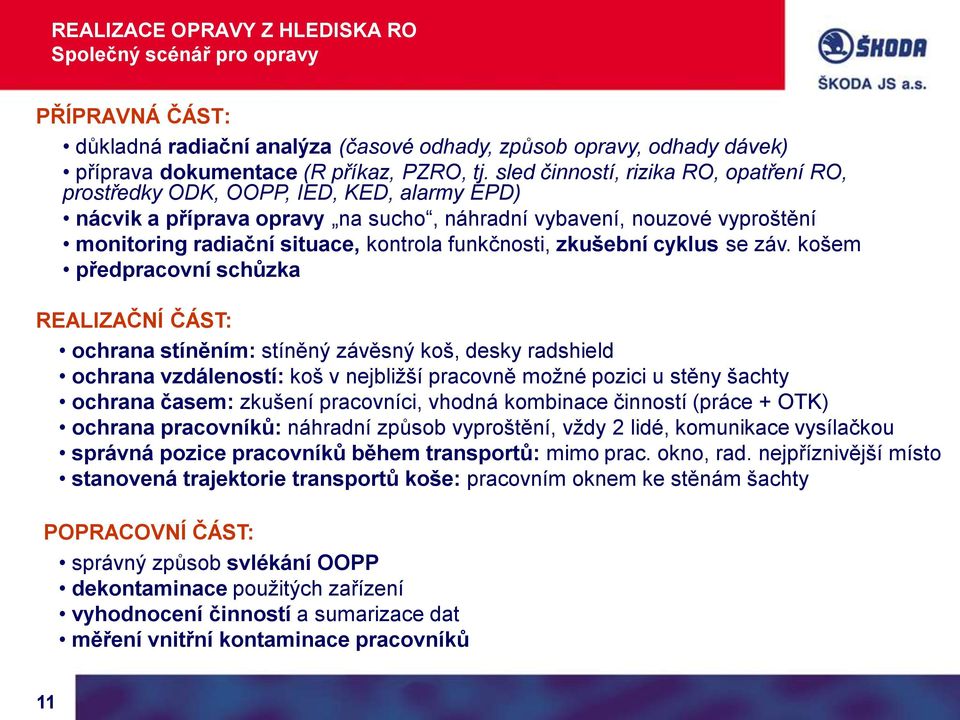

11 REALIZACE OPRAVY Z HLEDISKA RO Společný scénář pro opravy PŘÍPRAVNÁ ČÁST: důkladná radiační analýza (časové odhady, způsob opravy, odhady dávek) příprava dokumentace (R příkaz, PZRO, tj. sled činností, rizika RO, opatření RO, prostředky ODK, OOPP, IED, KED, alarmy EPD) nácvik a příprava opravy na sucho, náhradní vybavení, nouzové vyproštění monitoring radiační situace, kontrola funkčnosti, zkušební cyklus se záv. košem předpracovní schůzka REALIZAČNÍ ČÁST: ochrana stíněním: stíněný závěsný koš, desky radshield ochrana vzdáleností: koš v nejbližší pracovně možné pozici u stěny šachty ochrana časem: zkušení pracovníci, vhodná kombinace činností (práce + OTK) ochrana pracovníků: náhradní způsob vyproštění, vždy 2 lidé, komunikace vysílačkou správná pozice pracovníků během transportů: mimo prac. okno, rad. nejpříznivější místo stanovená trajektorie transportů koše: pracovním oknem ke stěnám šachty POPRACOVNÍ ČÁST: správný způsob svlékání OOPP dekontaminace použitých zařízení vyhodnocení činností a sumarizace dat měření vnitřní kontaminace pracovníků 11

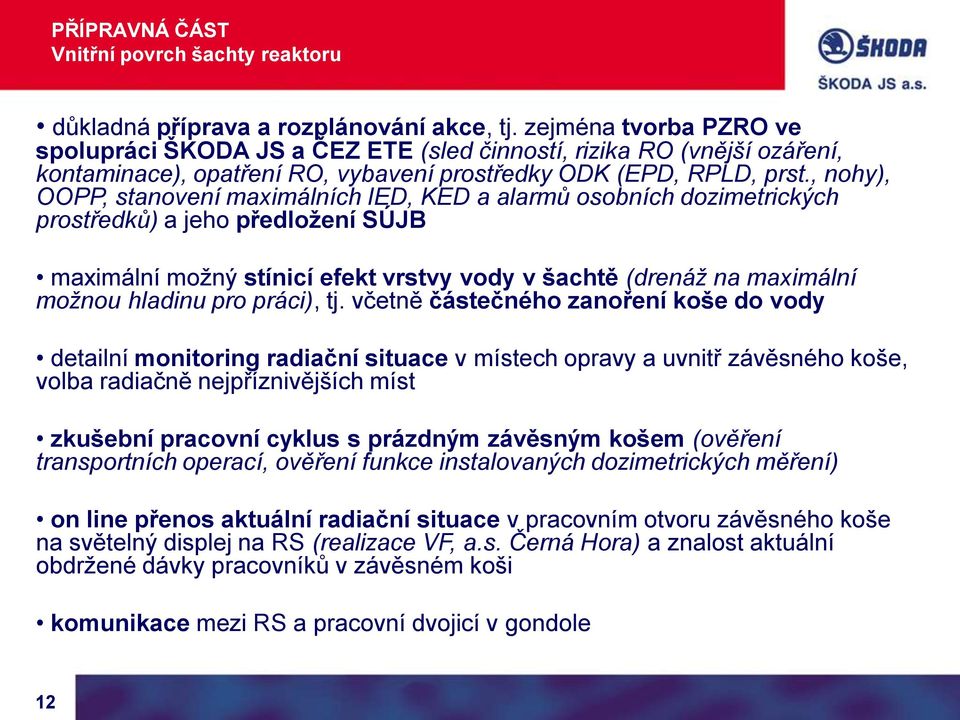

12 PŘÍPRAVNÁ ČÁST Vnitřní povrch šachty reaktoru důkladná příprava a rozplánování akce, tj. zejména tvorba PZRO ve spolupráci ŠKODA JS a ČEZ ETE (sled činností, rizika RO (vnější ozáření, kontaminace), opatření RO, vybavení prostředky ODK (EPD, RPLD, prst., nohy), OOPP, stanovení maximálních IED, KED a alarmů osobních dozimetrických prostředků) a jeho předložení SÚJB maximální možný stínicí efekt vrstvy vody v šachtě (drenáž na maximální možnou hladinu pro práci), tj. včetně částečného zanoření koše do vody detailní monitoring radiační situace v místech opravy a uvnitř závěsného koše, volba radiačně nejpříznivějších míst zkušební pracovní cyklus s prázdným závěsným košem (ověření transportních operací, ověření funkce instalovaných dozimetrických měření) on line přenos aktuální radiační situace v pracovním otvoru závěsného koše na světelný displej na RS (realizace VF, a.s. Černá Hora) a znalost aktuální obdržené dávky pracovníků v závěsném koši komunikace mezi RS a pracovní dvojicí v gondole 12

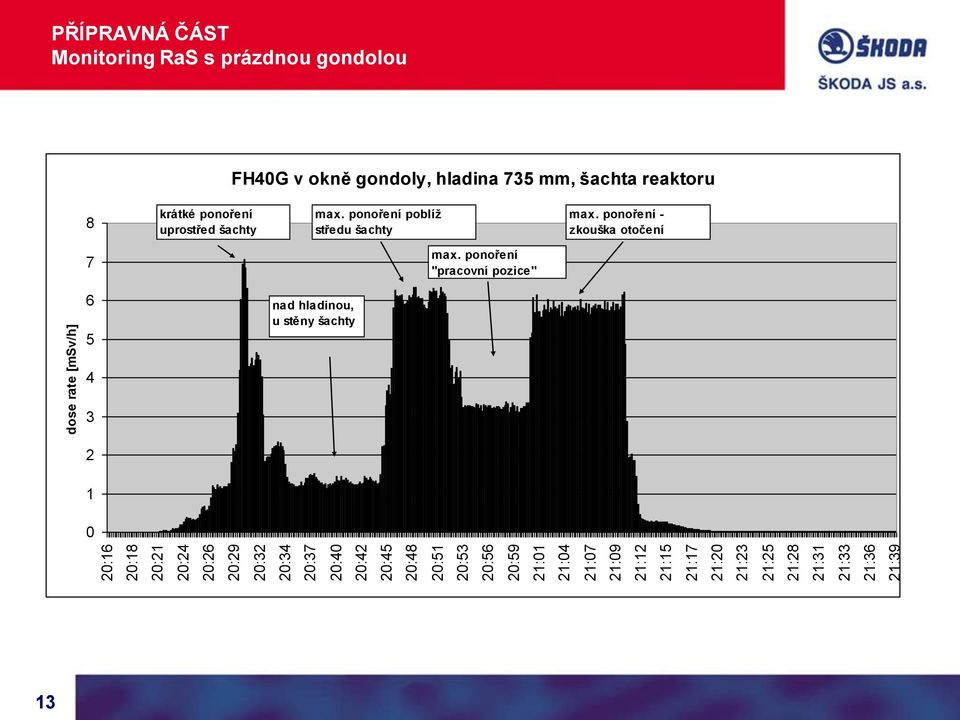

13 20:16 20:18 20:21 20:24 20:26 20:29 20:32 20:34 20:37 20:40 20:42 20:45 20:48 20:51 20:53 20:56 20:59 21:01 21:04 21:07 21:09 21:12 21:15 21:17 21:20 21:23 21:25 21:28 21:31 21:33 21:36 21:39 dose rate [msv/h] PŘÍPRAVNÁ ČÁST Monitoring RaS s prázdnou gondolou FH40G v okně gondoly, hladina 735 mm, šachta reaktoru 8 krátké ponoření uprostřed šachty max. ponoření poblíž středu šachty max. ponoření - zkouška otočení 7 max. ponoření "pracovní pozice" 6 5 nad hladinou, u stěny šachty

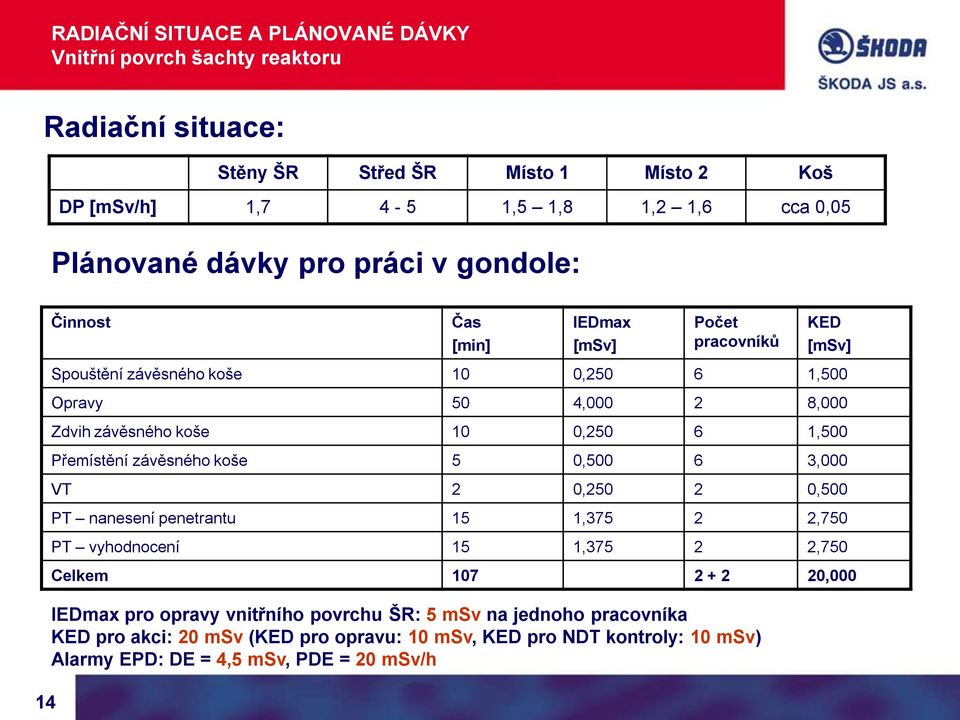

14 RADIAČNÍ SITUACE A PLÁNOVANÉ DÁVKY Vnitřní povrch šachty reaktoru Radiační situace: Stěny ŠR Střed ŠR Místo 1 Místo 2 Koš DP [msv/h] 1, ,5 1,8 1,2 1,6 cca 0,05 Plánované dávky pro práci v gondole: 14 Činnost Čas [min] IEDmax Počet pracovníků KED Spouštění závěsného koše 10 0, ,500 Opravy 50 4, ,000 Zdvih závěsného koše 10 0, ,500 Přemístění závěsného koše 5 0, ,000 VT 2 0, ,500 PT nanesení penetrantu 15 1, ,750 PT vyhodnocení 15 1, ,750 Celkem ,000 IEDmax pro opravy vnitřního povrchu ŠR: 5 msv na jednoho pracovníka KED pro akci: 20 msv (KED pro opravu: 10 msv, KED pro NDT kontroly: 10 msv) Alarmy EPD: DE = 4,5 msv, PDE = 20 msv/h

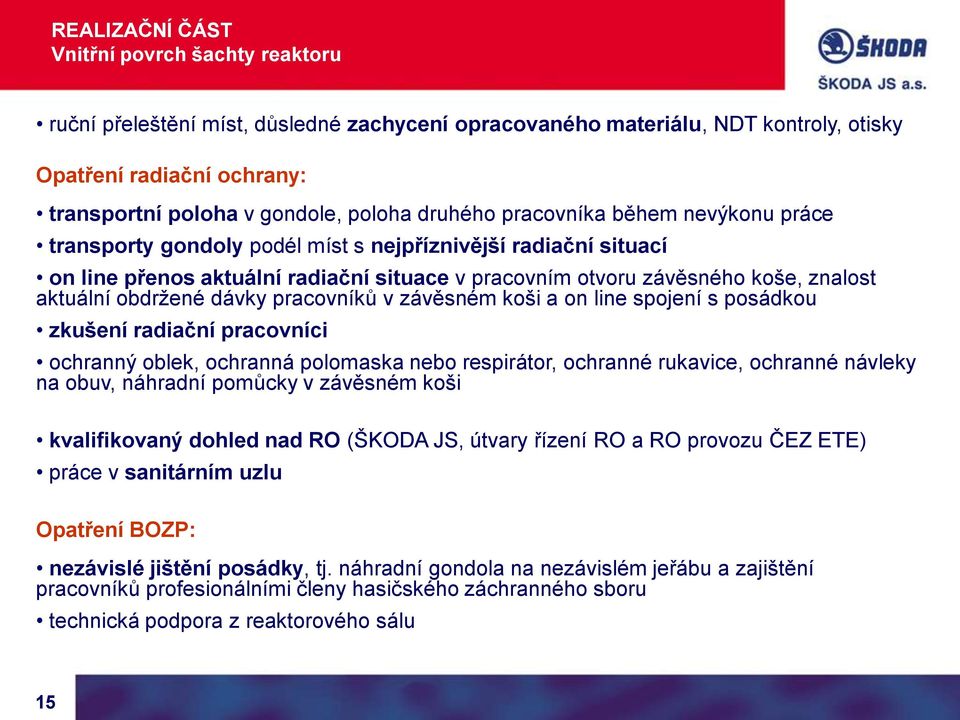

15 REALIZAČNÍ ČÁST Vnitřní povrch šachty reaktoru ruční přeleštění míst, důsledné zachycení opracovaného materiálu, NDT kontroly, otisky Opatření radiační ochrany: transportní poloha v gondole, poloha druhého pracovníka během nevýkonu práce transporty gondoly podél míst s nejpříznivější radiační situací on line přenos aktuální radiační situace v pracovním otvoru závěsného koše, znalost aktuální obdržené dávky pracovníků v závěsném koši a on line spojení s posádkou zkušení radiační pracovníci ochranný oblek, ochranná polomaska nebo respirátor, ochranné rukavice, ochranné návleky na obuv, náhradní pomůcky v závěsném koši kvalifikovaný dohled nad RO (ŠKODA JS, útvary řízení RO a RO provozu ČEZ ETE) práce v sanitárním uzlu Opatření BOZP: nezávislé jištění posádky, tj. náhradní gondola na nezávislém jeřábu a zajištění pracovníků profesionálními členy hasičského záchranného sboru technická podpora z reaktorového sálu 15

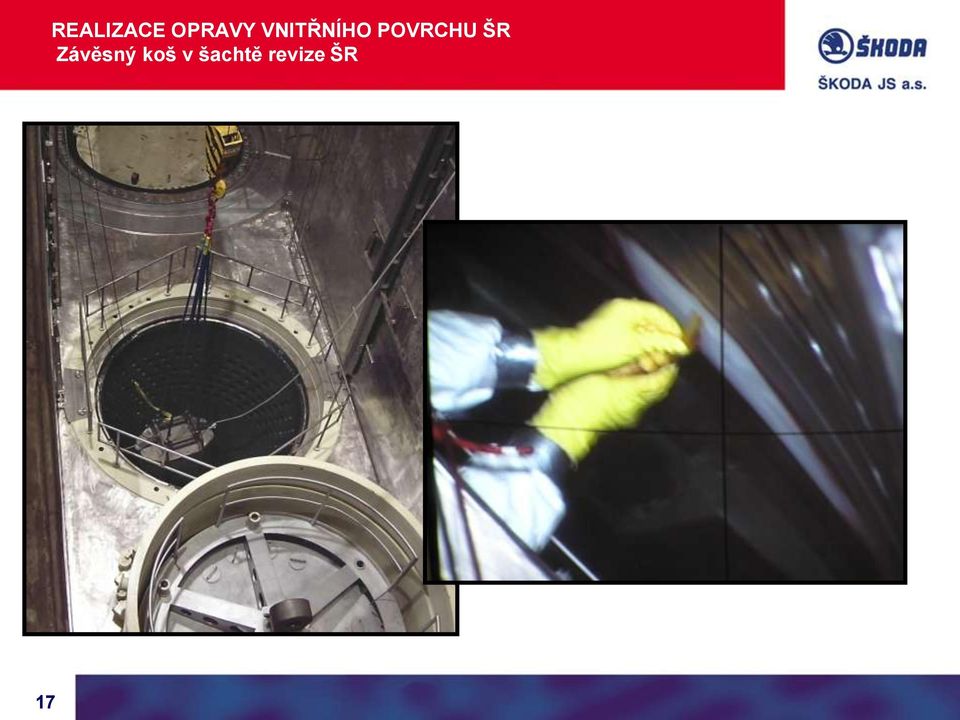

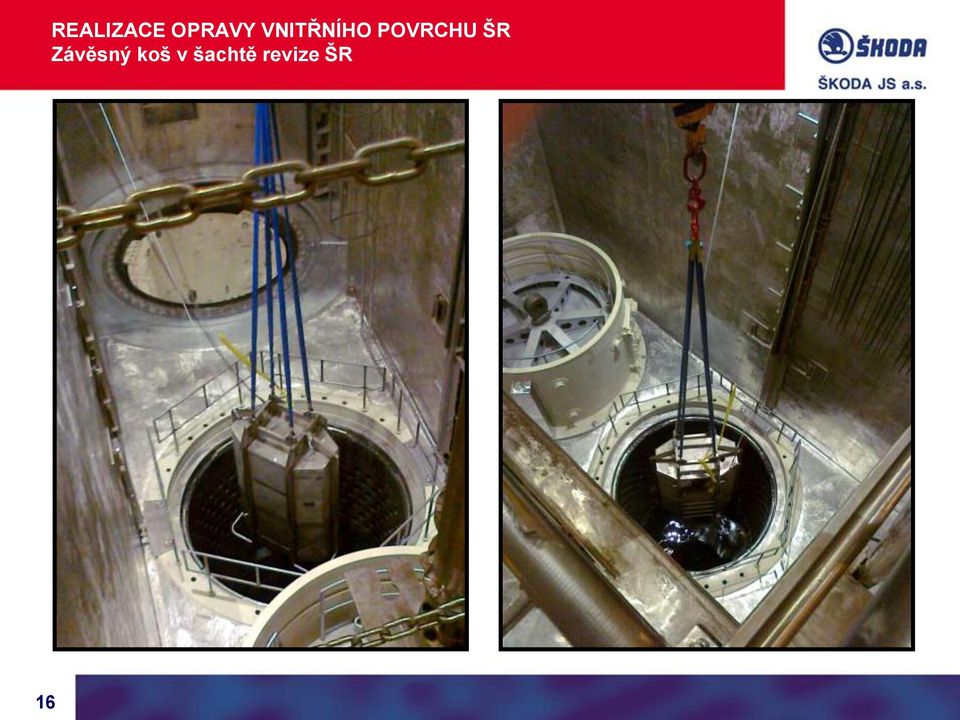

16 16 REALIZACE OPRAVY VNITŘNÍHO POVRCHU ŠR Závěsný koš v šachtě revize ŠR

17 17 REALIZACE OPRAVY VNITŘNÍHO POVRCHU ŠR Závěsný koš v šachtě revize ŠR

18 18 REALIZACE OPRAVY VNITŘNÍHO POVRCHU ŠR Závěsný koš a realizace opatření RO na RS

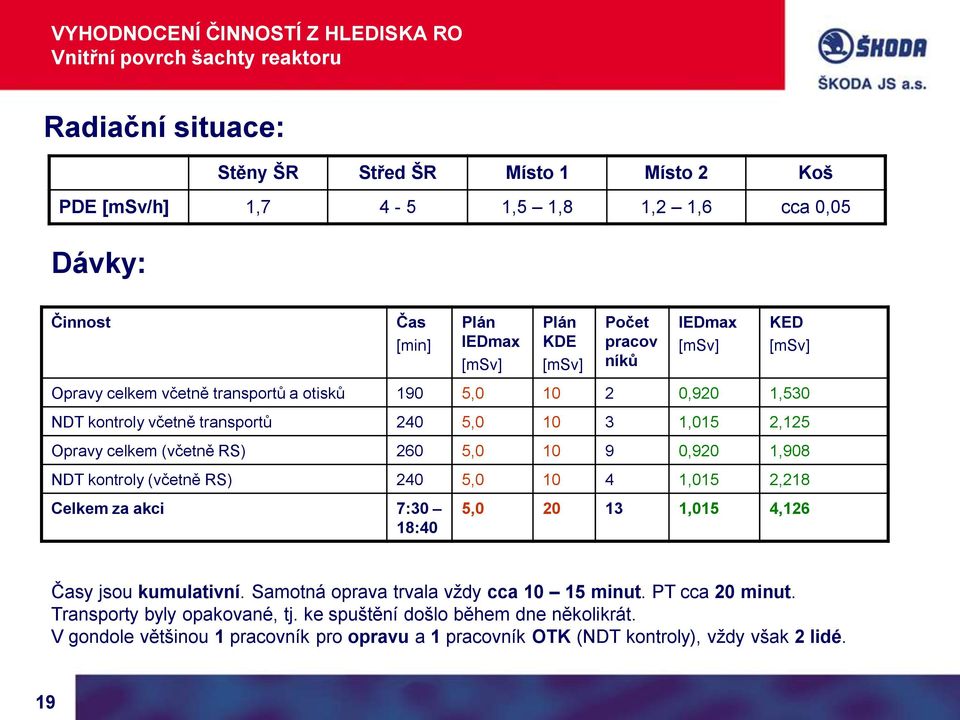

19 VYHODNOCENÍ ČINNOSTÍ Z HLEDISKA RO Vnitřní povrch šachty reaktoru Radiační situace: Stěny ŠR Střed ŠR Místo 1 Místo 2 Koš PDE [msv/h] 1, ,5 1,8 1,2 1,6 cca 0,05 Dávky: Činnost Čas [min] Plán IEDmax Plán KDE Počet pracov níků IEDmax KED Opravy celkem včetně transportů a otisků 190 5, ,920 1,530 NDT kontroly včetně transportů 240 5, ,015 2,125 Opravy celkem (včetně RS) 260 5, ,920 1,908 NDT kontroly (včetně RS) 240 5, ,015 2,218 Celkem za akci 7:30 18:40 5, ,015 4,126 Časy jsou kumulativní. Samotná oprava trvala vždy cca minut. PT cca 20 minut. Transporty byly opakované, tj. ke spuštění došlo během dne několikrát. V gondole většinou 1 pracovník pro opravu a 1 pracovník OTK (NDT kontroly), vždy však 2 lidé. 19

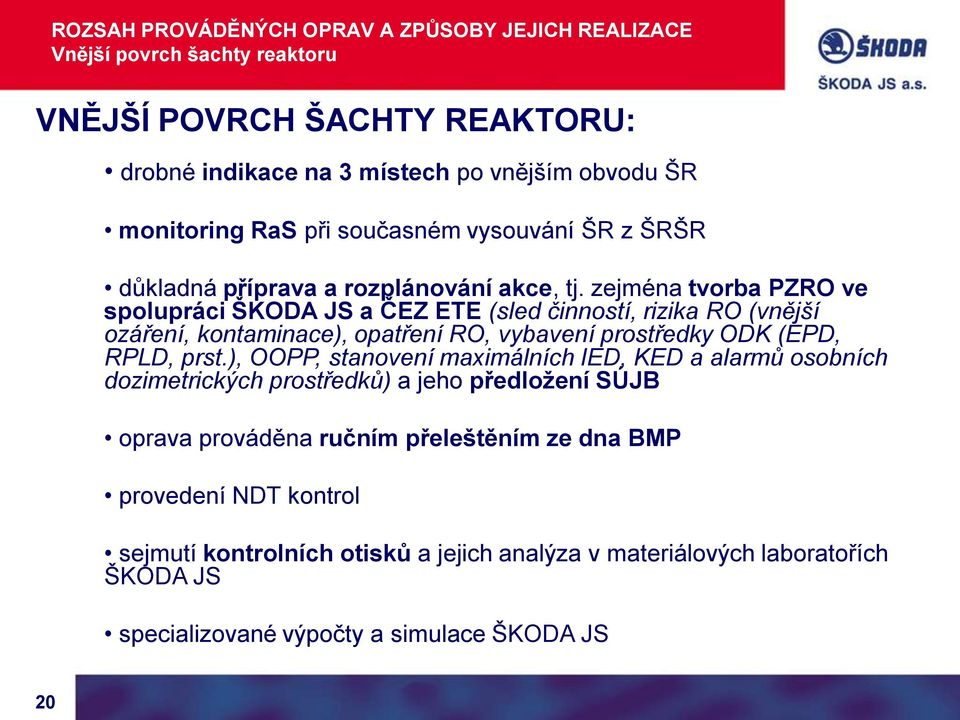

20 ROZSAH PROVÁDĚNÝCH OPRAV A ZPŮSOBY JEJICH REALIZACE Vnější povrch šachty reaktoru VNĚJŠÍ POVRCH ŠACHTY REAKTORU: drobné indikace na 3 místech po vnějším obvodu ŠR monitoring RaS při současném vysouvání ŠR z ŠRŠR důkladná příprava a rozplánování akce, tj. zejména tvorba PZRO ve spolupráci ŠKODA JS a ČEZ ETE (sled činností, rizika RO (vnější ozáření, kontaminace), opatření RO, vybavení prostředky ODK (EPD, RPLD, prst.), OOPP, stanovení maximálních IED, KED a alarmů osobních dozimetrických prostředků) a jeho předložení SÚJB oprava prováděna ručním přeleštěním ze dna BMP provedení NDT kontrol sejmutí kontrolních otisků a jejich analýza v materiálových laboratořích ŠKODA JS specializované výpočty a simulace ŠKODA JS 20

21 21 REALIZACE OPRAVY VNĚJŠÍHO POVRCHU ŠR

22 VYHODNOCENÍ ČINNOSTÍ Z HLEDISKA RO Vnější povrch šachty reaktoru Radiační situace: Zdvih 3,5 m osa II. Zdvih 3,5 m uvnitř ŠR. Zdvih 3,5 m 2 m od ŠR. Zdvih 4,0 m osa II. Zdvih 4,0 m 2 m od ŠR. PDE [usv/h] Dávky: Činnost Čas [min] Plán IEDmax Plán KED Počet pracov níků IEDmax KED Opravy celkem včetně podpory a otisků 60 2, ,048 0,189 NDT kontroly 30 0, ,117 0,194 Celkem za akci 8:35 9:40 2, ,117 0,383 Alarmy EPD: DE = 1,8 msv, PDE = 10 msv/h 22

23 ROZSAH PROVÁDĚNÝCH OPRAV A ZPŮSOBY JEJICH REALIZACE Vnitřní povrch rozdělovacího kroužku TNR VNITŘNÍ POVRCH RK TNR: drobné indikace na několika místech vnitřního obvodu rozdělovacího kroužku TNR oprava prováděna ručním přeleštěním ze závěsného koše při snížené hladině v TNR (těsně pod SN), přímá vizuální kontrola důkladná příprava a rozplánování akce, tj. zejména tvorba PZRO ve spolupráci ŠKODA JS a ČEZ ETE (sled činností, rizika RO (vnější ozáření, kontaminace), opatření RO, vybavení prostředky ODK (EPD, RPLD, prst., nohy), OOPP, stanovení maximálních IED, KED a alarmů osobních dozimetrických prostředků) a jeho předložení SÚJB sejmutí kontrolních otisků a jejich analýza v materiálových laboratořích ŠKODA JS podobná opatření RO a sled činností jako v případě opravy vnitřního povrchu ŠR (přípravná část, realizační část, popracovní část) 23

24 24 REALIZACE OPRAVY VNITŘNÍHO POVRCHU RK TNR

25 VYHODNOCENÍ ČINNOSTÍ Z HLEDISKA RO Vnitřní povrch rozdělovacího kroužku TNR Radiační situace: Stěny TNR Střed TNR Pozice 1 Místo 2 Koš PDE [usv/h] cca 0,05 Dávky: Činnost Čas [min] Plán IEDmax Plán KED Počet praco vníků IEDmax KED Opravy celkem včetně transportů a otisků 70 5,0 8 2 / 1 0,094 0,094 NDT kontroly včetně transportů 70 5,0 8 2 / 1 0,108 0,108 Opravy (podpora na RS) 80 5, ,009 0,050 Celkem za akci 13:40-15:00 5, ,108 0,252 Alarmy EPD: DE = 4,5 msv, PDE = 20 msv/h 25

26 ROZSAH PROVÁDĚNÝCH OPRAV A ZPŮSOBY JEJICH REALIZACE Spodní deska BOT SPODNÍ DESKA BOT: oprava 1 místa spodní desky BOT přeleštěním nutnost vyzvednout BOT tak, aby byla spodní deska přístupná pro opravu ve dvířkách opěrného kroužku (pracovní poloha) na ŠR BOT vyzvednutí BOT do pracovní polohy, KNI v transportní poloze dálkové měření RaS, zamezení přístupu osob do KTMT, monitoring RaS při postupném spouštění BOT (s krokem 0,5 m) předpoklad nevyhovující RaS: nachystána varianta dálkové opravy a nepřímé vizuální kontroly (kamerou). 26

27 MĚŘENÍ RAS PŘED OPRAVOU SPODNÍ DESKY BOT Měření RaS: Místo měření RaS v nejvyšší (pracovní) poloze (0 m), tj. spodní deska BOT ve dveřích opěrného kroužku DP [msv/h] 1 okno opěrného kroužku BOT (max. při spuštění BOT o 2,5 m) 244 (max ) 2 ZTŠ, výška cca 150 cm nad dnem BMP žebřík do GA 501 v polovině jeho výšky 87 4 hrana BMP u žebříku 45 27

28 OPRAVA SPODNÍ DESKY BOT DÁLKOVĚ ŘÍZENÝM ZPŮSOBEM Na základě monitoringu RaS rozhodnuto o opravě spodní desky dálkově řízeným způsobem. 28

29 ROZSAH PROVÁDĚNÝCH OPRAV A ZPŮSOBY JEJICH REALIZACE Spodní deska BOT SPODNÍ DESKA BOT: důkladná příprava a rozplánování akce, tj. zejména tvorba PZRO ve spolupráci ŠKODA JS a ČEZ ETE (sled činností, rizika RO (vnější ozáření, kontaminace), opatření RO, vybavení prostředky ODK pro instalaci a deinstalaci zařízení (EPD, RPLD, prst.), OOPP, stanovení maximálních IED, KED a alarmů osobních dozimetrických prostředků) a jeho předložení SÚJB instalace zařízení, odzkoušení dálkového řízení, kamery pro vizuální kontrolu řídicí stanoviště mimo RS provedení opravy, vyhodnocení, deinstalace zařízení Dávky: Činnost Čas [min] Plán IEDmax Plán KED Počet praco vníků IEDmax KED Opravy (instalace, deinstalace, řízení oprav) 480 2, ,046 0,134 Nepřímá VT (prac. SPEK ČEZ) 480 1, ,004 0,004 Celkem za akci 1:45-10:00 Alarmy EPD: DE = 1,8 msv (resp. 0,8 msv), PDE = 2 msv/h 2, ,046 0,138 29

30 ZÁVĚR SUMÁRNÍ ZHODNOCENÍ Přehled sumárních KED pracovníků se započtením doprovodných činností: oprava šachty oprava TNR oprava BOT ostatní činnosti Celkem: dekontaminace BMP 8,2 msv (opravy: 4,5 msv) 3,2 msv (oprava: 0,3 msv) 3,8 msv (oprava: 0,1 msv) 0,9 msv 16,1 msv 3,6 msv (standardní činnost) 30
