Udržitelný rozvoj v průmyslových prádelnách

Transkript

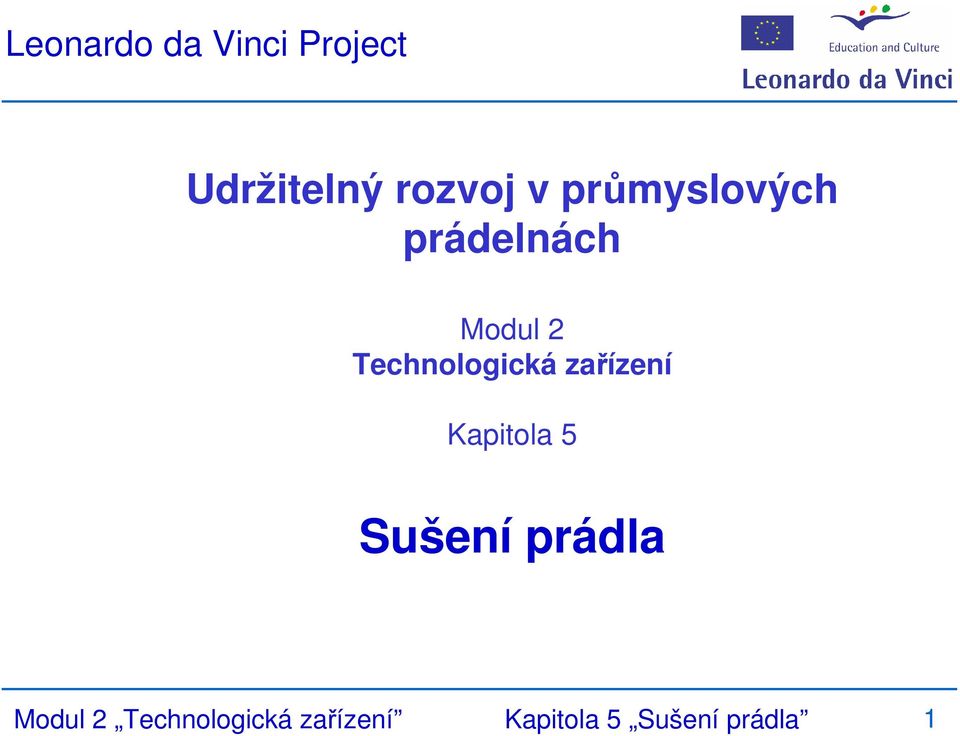

1 Leonardo da Vinci Project Udržitelný rozvoj v průmyslových prádelnách Modul 2 Technologická zařízení Kapitola 5 Sušení prádla Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 1

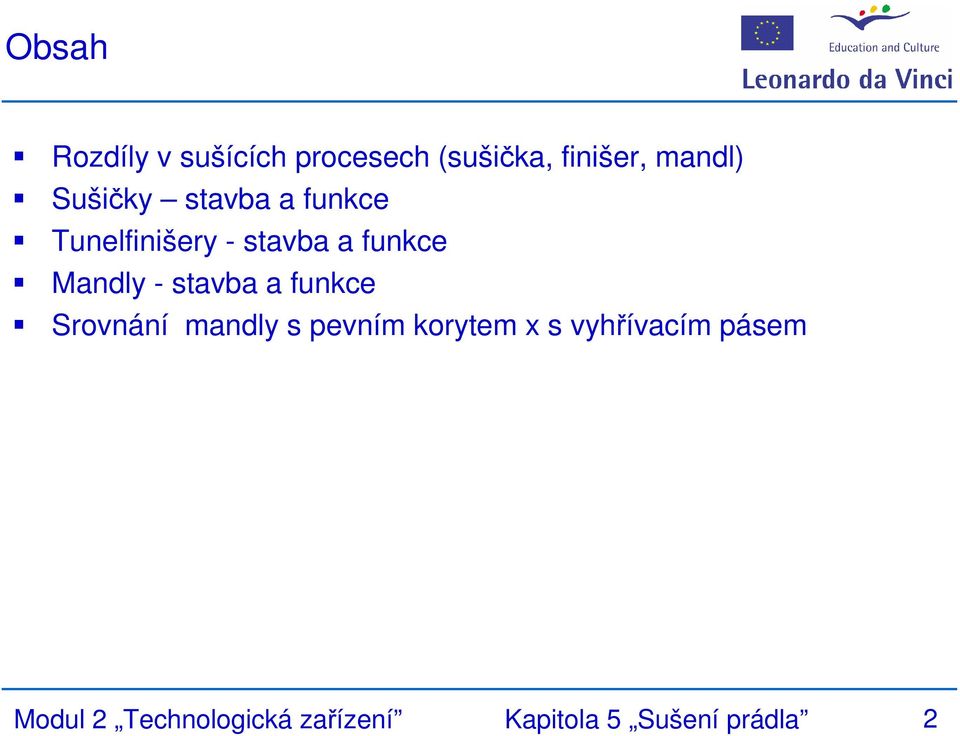

2 Obsah Rozdíly v sušících procesech (sušička, finišer, mandl) Sušičky stavba a funkce Tunelfinišery - stavba a funkce Mandly - stavba a funkce Srovnání mandly s pevním korytem x s vyhřívacím pásem Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 2

3 Cíle Po prostudování této kapitoly: budete znát různé možnosti termického odvodnění (sušení, finišování, mandlování) budete schopni rozlišit oblasti použití kompaktních sušiček, dávkových sušiček, finišerů a mandlů budete znát různé možnost konstrukce sušiček s ohledem na vkládání a vyjímání prádla, druhy vytápění, provedení s cirkulací nebo bez cirkulace vzduchu určení konce sušení budete znát princip stavby tunelfinišerů budete schopni rozlišit různé druhy mandlů. budete mít představu o možnostech úspory energie při použití moderních mandlů Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 3

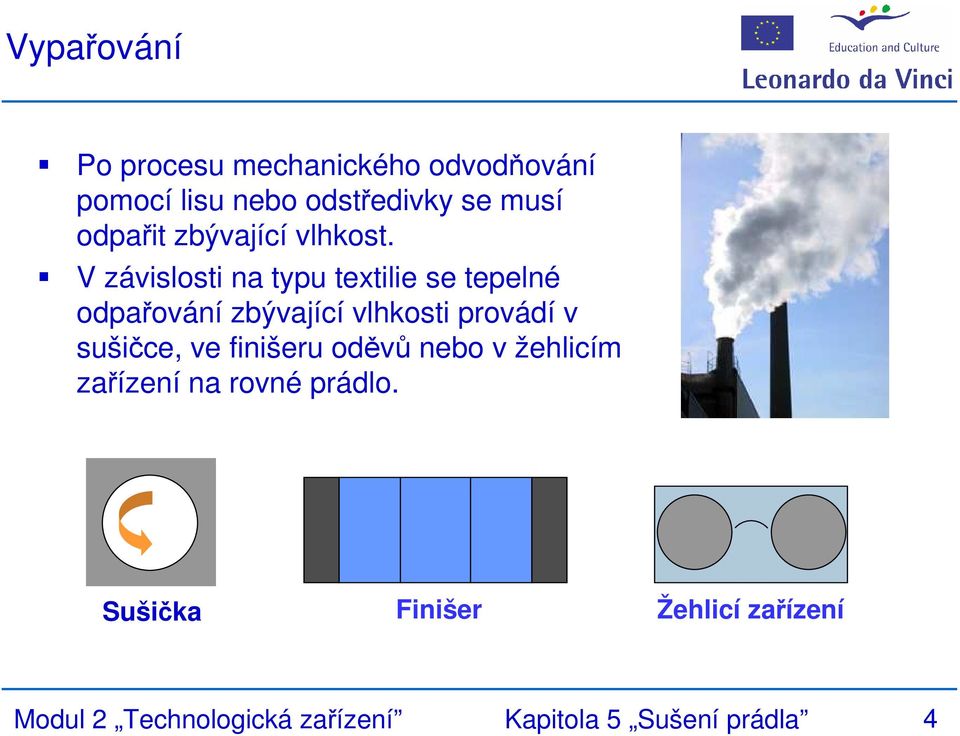

4 Vypařování Po procesu mechanického odvodňování pomocí lisu nebo odstředivky se musí odpařit zbývající vlhkost. V závislosti na typu textilie se tepelné odpařování zbývající vlhkosti provádí v sušičce, ve finišeru oděvů nebo v žehlicím zařízení na rovné prádlo. Sušička Finišer Žehlicí zařízení Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 4

5 Druhy odpařovacích zařízení Kompaktní sušička pro ruční plnění a vyprazdňování pro náplně prané v jednotlivé pračce pro náplně, které musí být zcela vysušeny, např. froté ručníky Sušička dávek pro automatické plnění a vyprazdňování pro dávky prané v tunelových pračkách pro úplné vysušení (např. froté ručníky) pro protřepávání (např. rozvolnění slisovaného koláče pro žehlení rovného prádla Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 5

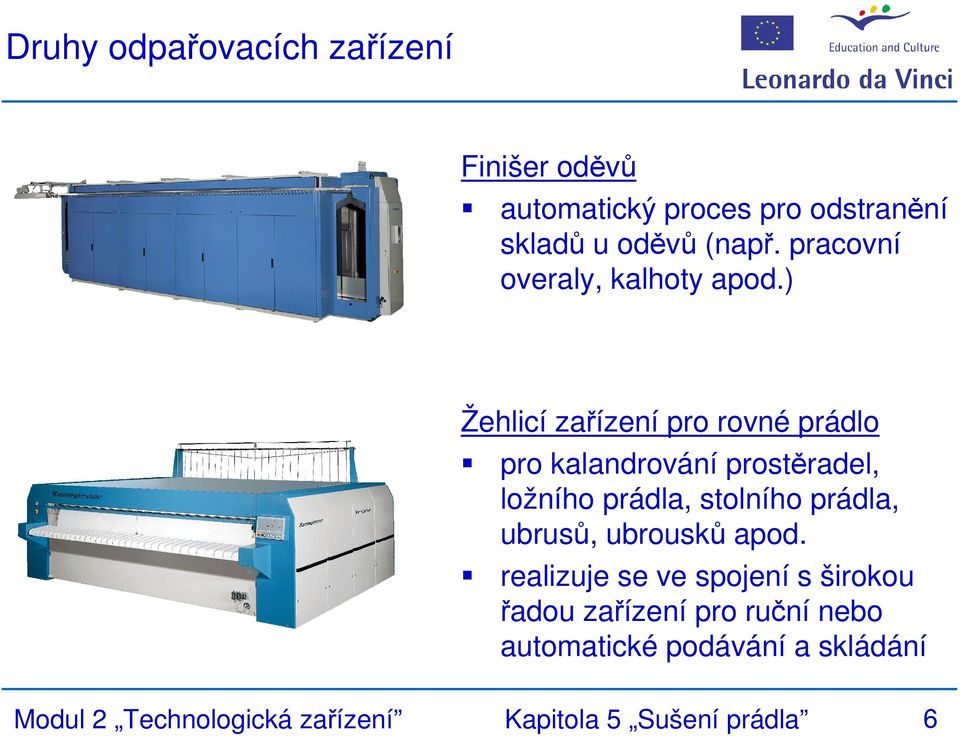

6 Druhy odpařovacích zařízení Finišer oděvů automatický proces pro odstranění skladů u oděvů (např. pracovní overaly, kalhoty apod.) Žehlicí zařízení pro rovné prádlo pro kalandrování prostěradel, ložního prádla, stolního prádla, ubrusů, ubrousků apod. realizuje se ve spojení s širokou řadou zařízení pro ruční nebo automatické podávání a skládání Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 6

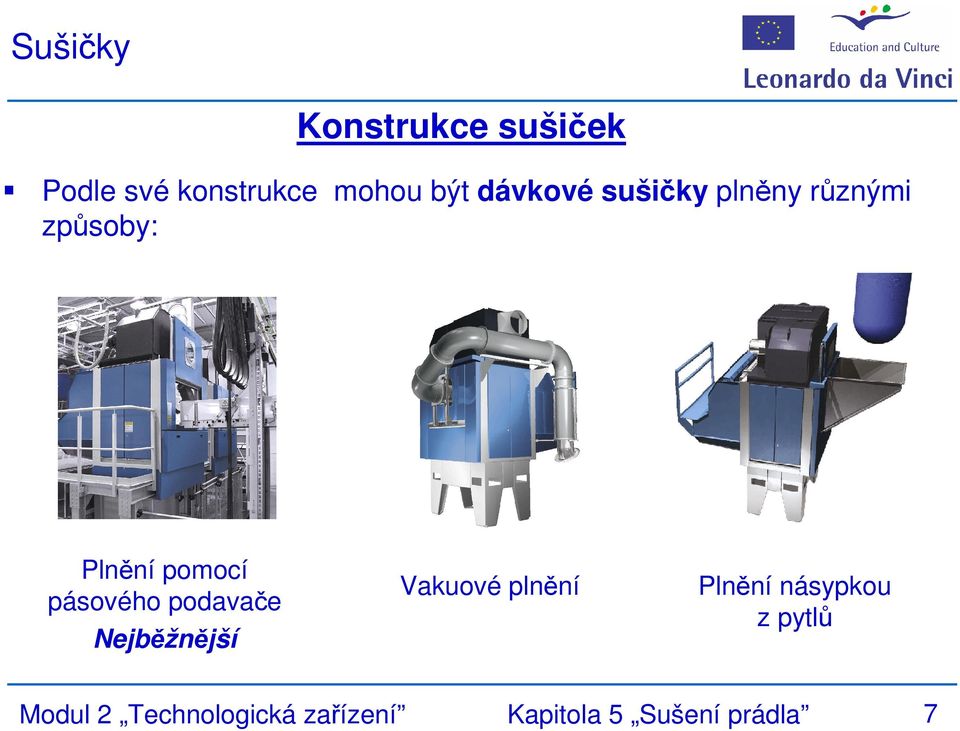

7 Sušičky Konstrukce sušiček Podle své konstrukce mohou být dávkové sušičky plněny různými způsoby: Plnění pomocí pásového podavače Nejběžnější Vakuové plnění Plnění násypkou z pytlů Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 7

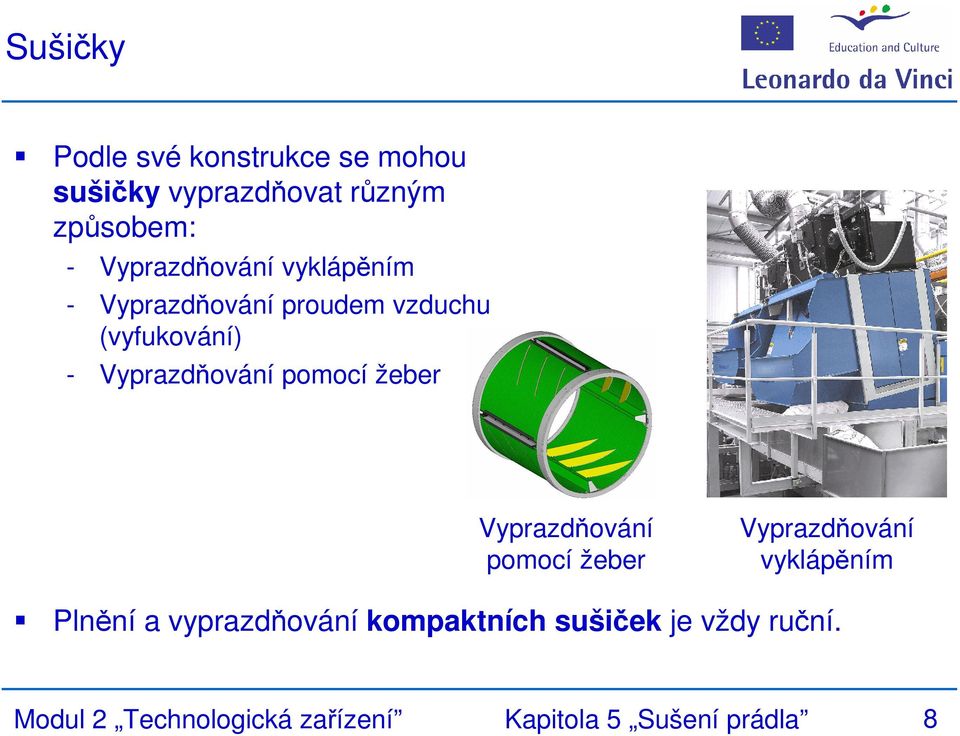

8 Sušičky Podle své konstrukce se mohou sušičky vyprazdňovat různým způsobem: - Vyprazdňování vyklápěním - Vyprazdňování proudem vzduchu (vyfukování) - Vyprazdňování pomocí žeber Vyprazdňování pomocí žeber Vyprazdňování vyklápěním Plnění a vyprazdňování kompaktních sušiček je vždy ruční. Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 8

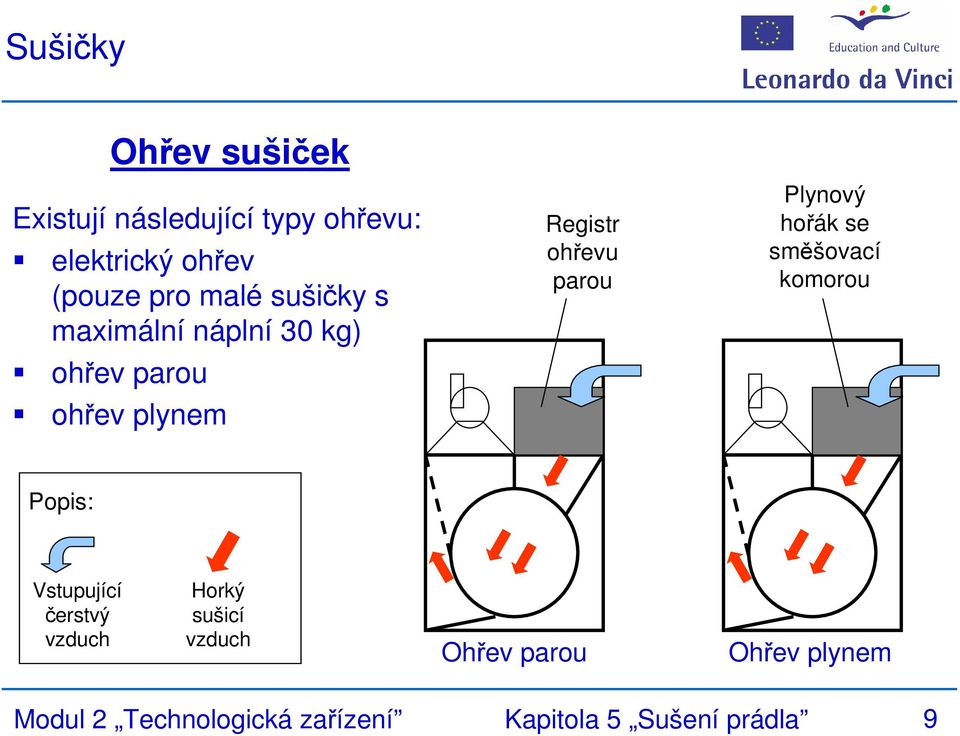

9 Sušičky Ohřev sušiček Existují následující typy ohřevu: elektrický ohřev (pouze pro malé sušičky s maximální náplní 30 kg) ohřev parou ohřev plynem Registr ohřevu parou Plynový hořák se směšovací komorou Popis: Vstupující čerstvý vzduch Horký sušicí vzduch Ohřev parou Ohřev plynem Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 9

10 Sušičky Konstrukce plynových hořáků pro sušičky Tradičně: Hořák s větrákem Nově: Atmosférický plošný hořák Atmosférický plošný hořák zajišťuje rovnoměrný rozptyl tepla po celé šířce komory hořáku. Hořák s větrákem Atmosférický plošný hořák -1-0,8-0,6-0,4-0,2 0 0,2 0,4 0,6 Rozdělení tepla po šířce bubnu 0,8 1 Hořák s větrákem Atmosférický plošný hořák Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 10

11 Sušičky Cirkulace sušicího vzduchu Při cirkulaci sušicího vzduchu cirkuluje přibližně % horkého sušicího vzduchu zpět do komory. Úspora energie je asi 30 %. Popis: Vstupující čerstvý vzduch Odtah vzduchu Horký sušicí vzduch Cirkulující vzduch Průchozí vzduch Cirkulující vzduch Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 11

12 Sušičky Konec sušení Existují následující možnosti pro určení bodu vypnutí sušárny: naprogramování pevné doby sušení určení bodu vypnutí pomocí rozdílu teplot mezi vstupujícím a vystupujícím vzduchem přímé měření: doba sušení se přesně zjistí pomocí bezkontaktní infračervené detekce teploty výrobků PT100 pro výstupní teplotu Pouze přímé měření zajišťuje automatické vypnutí, když je prádlo suché, a to tak, že respektuje velikost vsádky, zbytkovou vlhkost a provozní podmínky v sušárně. PT100 pro vstupní teplotu Infračervené teplotní čidlo Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 12

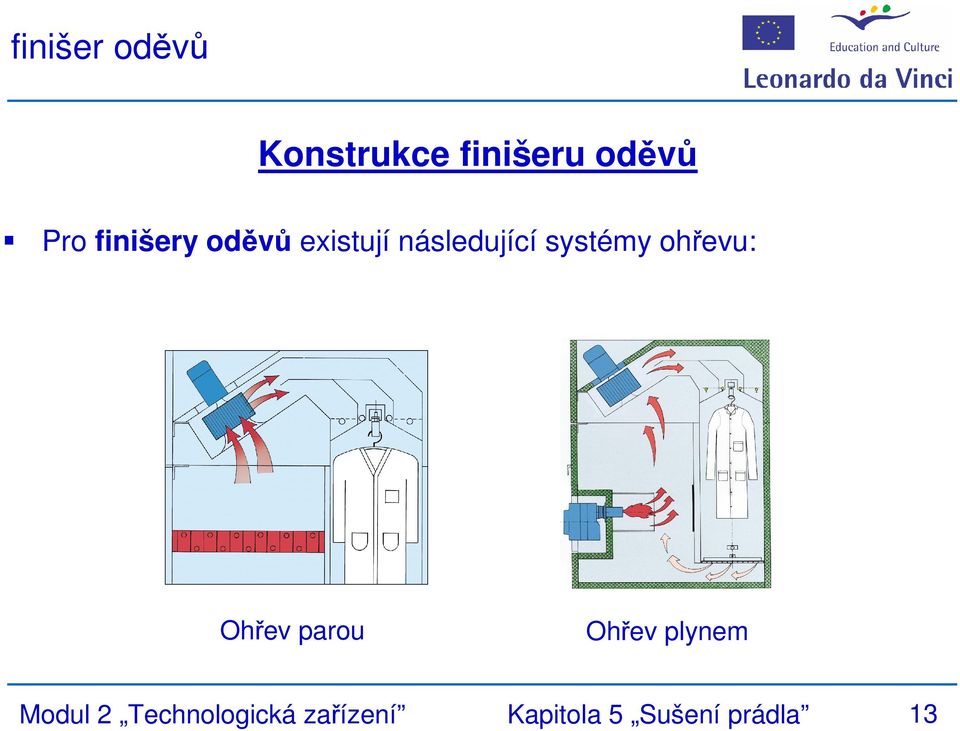

13 finišer oděvů Konstrukce finišeru oděvů Pro finišery oděvů existují následující systémy ohřevu: Ohřev parou Ohřev plynem Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 13

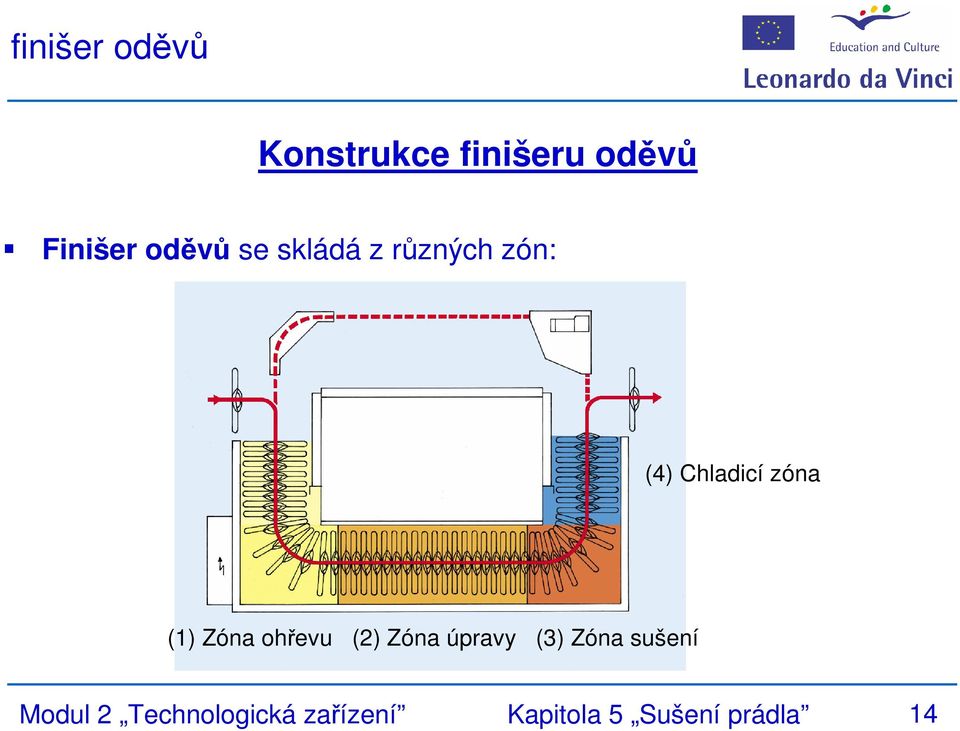

14 finišer oděvů Konstrukce finišeru oděvů Finišer oděvů se skládá z různých zón: (4) Chladicí zóna (1) Zóna ohřevu (2) Zóna úpravy (3) Zóna sušení Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 14

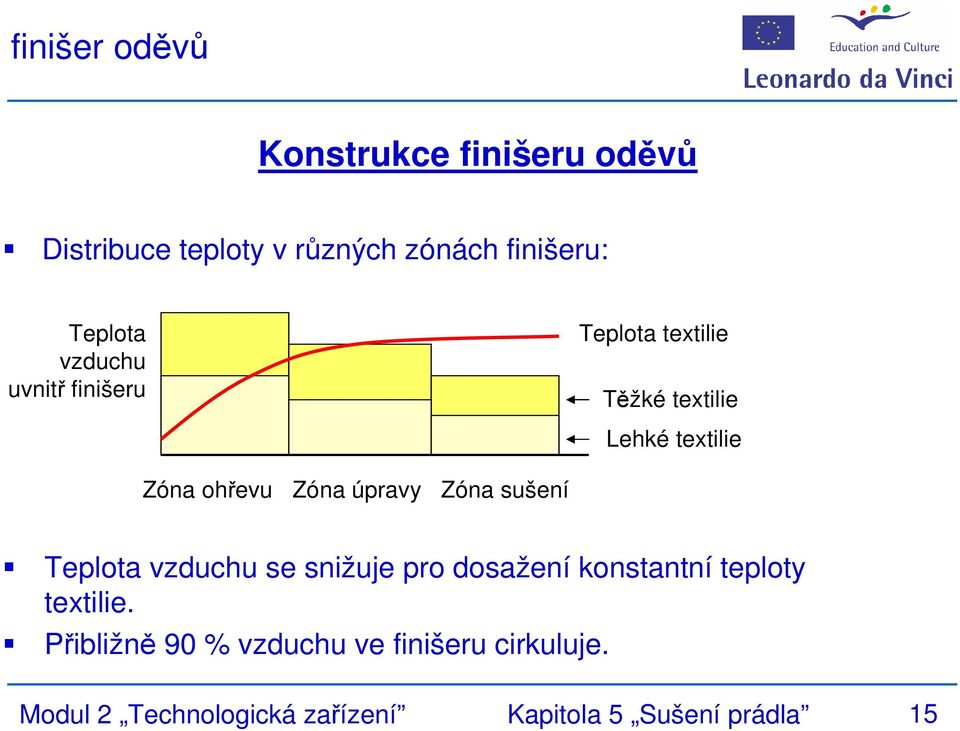

15 finišer oděvů Konstrukce finišeru oděvů Distribuce teploty v různých zónách finišeru: Teplota vzduchu uvnitř finišeru Teplota textilie Těžké textilie Lehké textilie Zóna ohřevu Zóna úpravy Zóna sušení Teplota vzduchu se snižuje pro dosažení konstantní teploty textilie. Přibližně 90 % vzduchu ve finišeru cirkuluje. Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 15

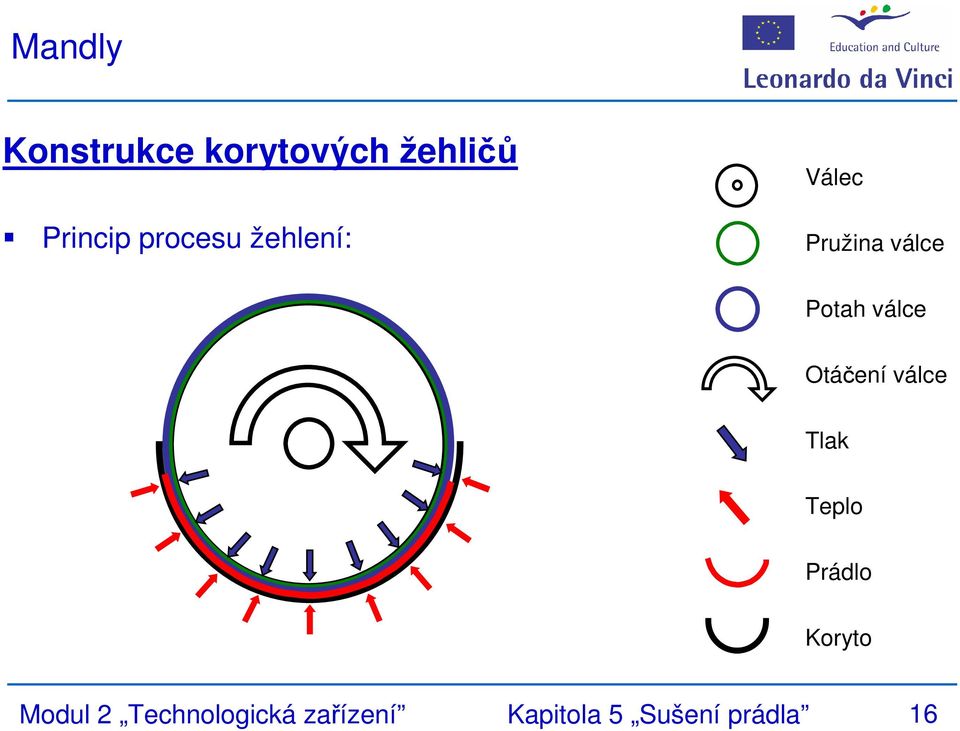

16 Mandly Konstrukce korytových žehličů Princip procesu žehlení: Válec Pružina válce Potah válce Otáčení válce Tlak Teplo Prádlo Koryto Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 16

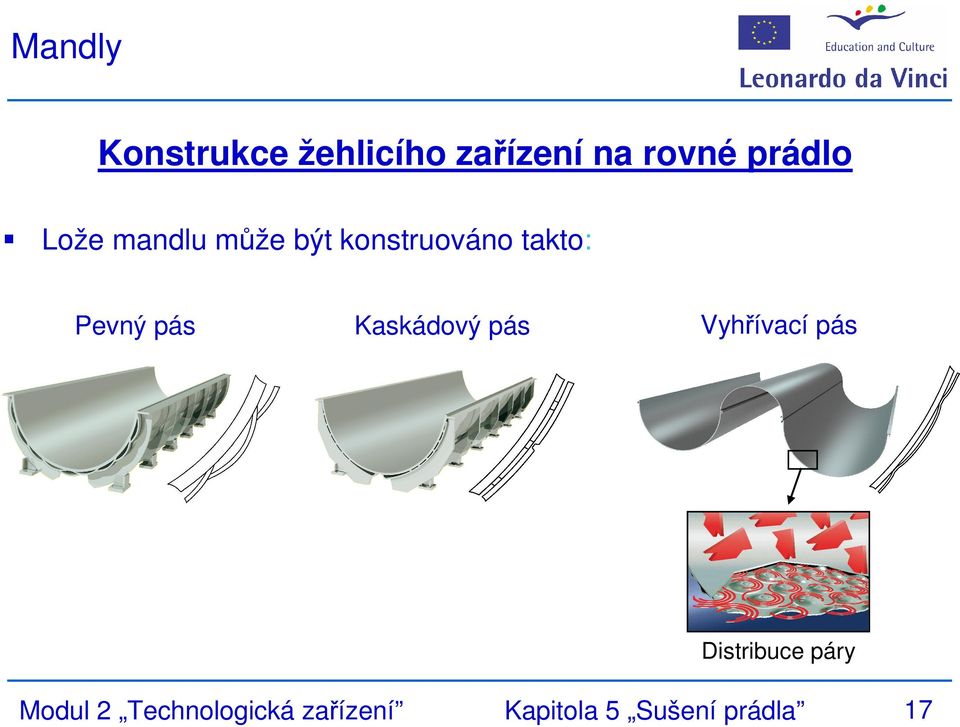

17 Mandly Konstrukce žehlicího zařízení na rovné prádlo Lože mandlu může být konstruováno takto: Pevný pás Kaskádový pás Vyhřívací pás Distribuce páry Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 17

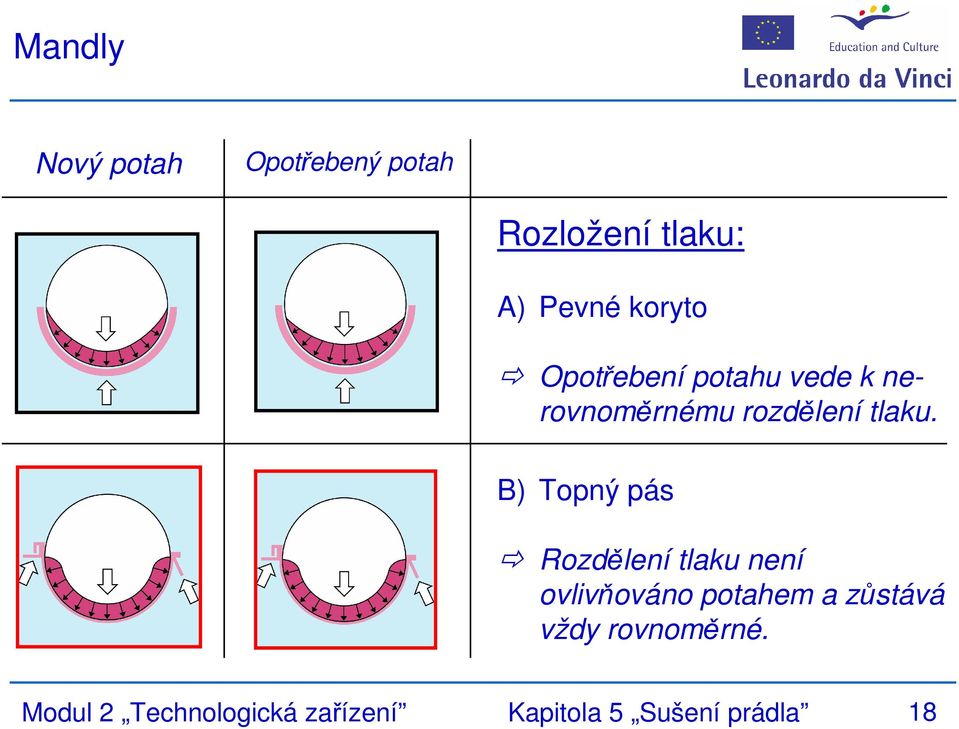

18 Mandly Nový potah Opotřebený potah Rozložení tlaku: A) Pevné koryto Opotřebení potahu vede k nerovnoměrnému rozdělení tlaku. B) Topný pás Rozdělení tlaku není ovlivňováno potahem a zůstává vždy rovnoměrné. Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 18

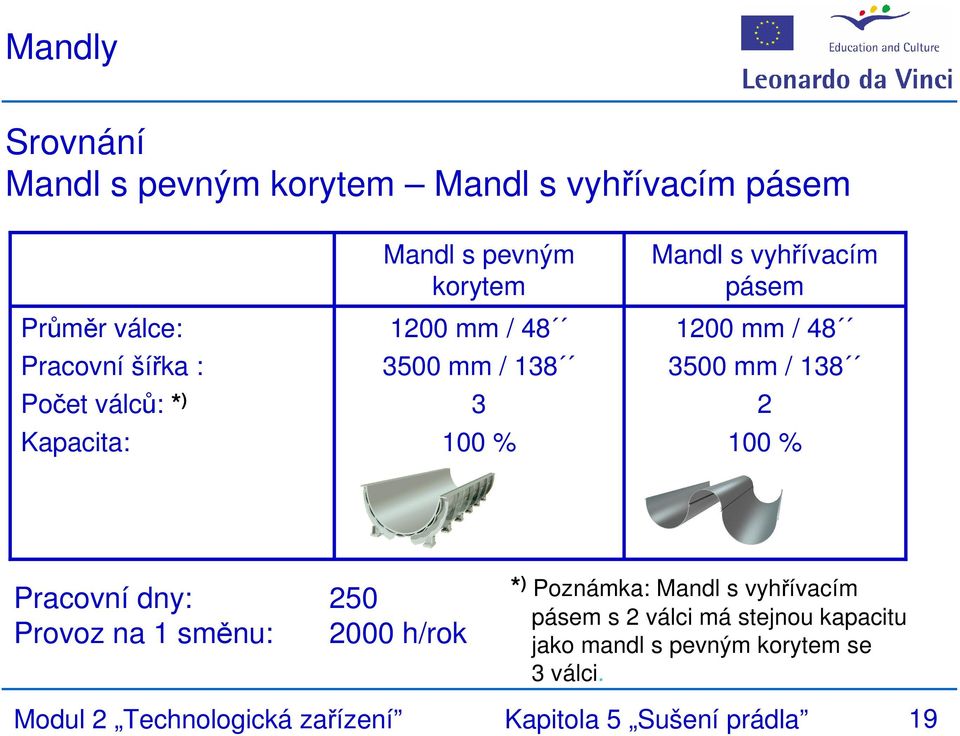

19 Mandly Srovnání Mandl s pevným korytem Mandl s vyhřívacím pásem Průměr válce: Pracovní šířka : Počet válců: * ) Kapacita: Mandl s pevným korytem 1200 mm / mm / % Mandl s vyhřívacím pásem 1200 mm / mm / % Pracovní dny: 250 Provoz na 1 směnu: 2000 h/rok * ) Poznámka: Mandl s vyhřívacím pásem s 2 válci má stejnou kapacitu jako mandl s pevným korytem se 3 válci. Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 19

20 Mandly Ohřev Mandl s pevným korytem Váha komory: 6 tun / liber Mandl s vyhřívacím pásem Váha vyhřívacích pásů: 0.62 tun / liber 6 x 43 kg * ) x 250 dnů = kg páry / rok 0.62 x 43 kg * ) x 250 dnů = kg páry / rok Úspora páry = kg / rok * ) Pro zahřátí 1 tuny železa z 12 C na 192 C je t řeba 43 kg páry Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 20

21 Žehlicí zařízení Vyzařování tepla Mandl s pevným korytem 3 moduly velký povrch Kryt včetně izolace všech šesti stran Mandl s vyhřívacím pásem 2 moduly malý povrch Izolace boků a horního krytu Záření ~ 24 kw Záření ~ 9 kw 24 kw x 1,83kg/h * ) x 2000 h/rok = kg/rok 9 kw x 1,83kg/h * ) x 2000 h/rok = kg/rok Úspora páry = kg/rok * ) 1,83 kg páry/h odpovídá 1 kw energie pro ohřev Modul 2 Technologická zařízení Kapitola 5 Sušení prádla 21
