Hájovna Valdek k.ú. Chaloupky v Brdech, parc. č. 505

Transkript

1

2 Hájovna Valdek k.ú. Chaloupky v Brdech, parc. č. 505 Technická zpráva 1. Identifikační údaje... 3 a) Stavba:... 3 b) Investor:... 3 c) Generální projektant:... 3 d) Zpracovatel části... 3 e) Stupeň dokumentace: Úvod Podklady Technické řešení... 4 a) DATOVÉ ROZVODY (SSK), DOMÁCÍ TELEFON (DT)... 4 b) ELEKTRICKÁ ZABEZPEČOVACÍ SIGNALIZACE (EZS)... 5 c) SPOLEČNÁ TELEVIZNÍ ANTÉNA (STA) Závěrečná ustanovení... 7 a) POŽADAVKY NA OSTATNÍ PROFESE... 7 b) PODKLADY O STANOVENÍ PROSTŘEDÍ... 7 c) VLIVY ZAŘÍZENÍ... 7 d) VLIV NA ŽIVOTNÍ PROSTŘEDÍ... 8 e) POUŽITÉ NORMY A PŘEDPISY... 8 f) BEZPEČNOST A OCHRANA ZDRAVÍ PŘI PRÁCI... 9 g) OCHRANA PŘED ÚRAZEM ELEKTRICKÝM PROUDEM... 9 h) NAPÁJECÍ SOUSTAVA... 9 i) KABELOVÉ TRASY j) ELEKTROMAGNETICKÁ KOMPATIBILITA k) PROTIPOŽÁRNÍ OPATŘENÍ l) DOPORUČENÍ UŽIVATELI m) ZÁVĚR Technická zpráva ESL - SLABOPROUD Stupeň: DSP 2

3 Hájovna Valdek k.ú. Chaloupky v Brdech, parc. č Identifikační údaje a) Stavba: Název stavby: Hájovna Valdek Místo stavby: k.ú. Chaloupky v Brdech, parc.č. 505 Kraj: Středočeský kraj b) Investor: Název: VLS ČR, S.P. Pod Juliskou 5, Praha 6 DIV. Hořovice, Slavíkova 106, Jince c) Generální projektant: Název: Ing. Radek Lhotka Adresa Branislavova 1420, Beroun Telefon: radek.lhotka@ .cz d) Zpracovatel části Název: Michal Špaček - ProAlarm Adresa Malé Přílepy 98 Telefon: info@proalarm.cz WWW: Zodpovědný projektant: Michal Špaček Vypracoval: Michal Špaček Autorizovaný technik pro techniku prostředí staveb specializace elektrotechnická zařízení číslo autorizace ČKAIT e) Stupeň dokumentace: Dokumentace pro provedení stavby - DSP Technická zpráva ESL - SLABOPROUD Stupeň: DSP 3

4 Hájovna Valdek k.ú. Chaloupky v Brdech, parc. č Úvod Předmětem této PD je instalace slaboproudých systémů v objektu Hájovny Valdek a objetu Garáž Valdek. Jedná se o stavební úpravy stávajícího objektu hájovny a samostatně stojící garáže a skladu. 3. Podklady - Stavební výkresy, řezy, pohledy - Požadavky investora konzultované s projektantem - Prohlídka stavby Směrnice a předpisy české asociace pojišťoven k 12/ Montážní předpisy a instalační návody výrobců k navrhovaným komponentům - Platné zákony, vyhlášky a normy používané ve stavební výrobě a projektové činnosti 4. Technické řešení a) DATOVÉ ROZVODY (SSK), DOMÁCÍ TELEFON (DT) a.1 Technické řešení Telefonní a datová konektivita: Do objektu v současné době není přivedena datová konektivita. Před realizací je nutné prověřit možnosti internetových připojení a dle konečného řešení případně dořešit kabeláž pro přívod konektivity. V objektu bude zřízen datový rozvaděč pro zakončení jednotlivých přípojných bodů na patch panelech a pro umístění aktivních prvků. Z datového rozvaděče jsou datové kabely rozvedeny k jednotlivým datovým dvouzásuvkám v objektu. Rozvody jsou provedeny v kategorii 5E budou rozvedeny hvězdicově ke koncovým datovým dvouzásuvkám strukturované kabeláže kabelem 4x2xAWG23/1 kat.5e Datové dvouzásuvky budou v místě, kde se předpokládá možné pracoviště s umístěním PC, tiskárny, voip telefonu apod. a do míst s možným umístěním TV přijímače. Datové zásuvky budou zakončeny ve stávajícím datovém rozvaděči na patch panelech. V datový rozvaděči se počítá s umístěním 2 ks patch panelu 24 portů, 1 ks vyvazovací panel, 1 ks napájecí panel. Současně bude datový rozvaděč dimenzován pro umístění aktivních prvků (switch, router, NAS apod.). Je navržen nástěnný datový rozvaděč 600x450, minimálně výšky 9U. Výšku datového rozvaděče konzultovat při realizaci se IT pracovníkem a přizpůsobit požadavku. V objektu se uvažuje s instalací IP domácího telefonu. Na sloupku vstupní branky bude instalován vstupní panel se dvěma tlačítky. Vstupní branka bude osazena dveřním zámkem připojeným do dveřního panelu domácího telefonu. Ovládání dveřního zámku se bude provádět stiskem kombinace kláves z příslušného telefonu. a.2 Napájení Telefonní a datová konektivita: Napájení datového rozvaděče bude provedeno samostatným napájecím přívodem z hlavního rozvaděče NN kabelem CYKY-J 3x2,5, jištění 230V/16 charakteristika B a zemnícím kabelem Technická zpráva ESL - SLABOPROUD Stupeň: DSP 4

5 Hájovna Valdek k.ú. Chaloupky v Brdech, parc. č. 505 CY 6 pro uzemnění datového rozvaděče. Datový rozvaděč musí být uzemněn a uvnitř rozvaděče provedeno ochranné pospojení jednotlivých části datového rozvaděče. Napájení vstupního panelu domácího telefonu a dveřního zámku bude provedeno z napájecího zdroje umístěného ve stávajícím datovém rozvaděči a napájený ze stávajícího napájecího přívodu. a.3 Kabelové rozvody a trasy Kabelové rozvody budou realizovány datovým nestíněným kabelem UTP kat. 5E. Kabeláž bude uložena v ohebných chráničkách nebo na kabelových příchytkách pod vnitřním opláštěním stěny. b) ELEKTRICKÁ ZABEZPEČOVACÍ SIGNALIZACE (EZS) b.1 Účel a popis systému Zařízení EZS slouží k včasné signalizaci nežádoucího vniknutí nebo pokusu o vniknutí do střeženého prostoru (objektu) nebo nežádoucí činnosti narušitele. Samočinně nebo prostřednictvím lidského činitele urychluje předání této informace určené osobě nebo osobám. Z toho vyplývá, že základními podmínkami pro splnění účelu EZS je, že informace signalizované zařízením EZS jsou včas a správně vyhodnoceny a budou přijata opatření podle vzniklé situace. Nutnou podmínkou pro splnění účelu EZS je i jeho správná obsluha v součinnosti s příslušným režimem provozu zabezpečeného objektu. b.2 Technické řešení Zabezpečení objektu Hájovny a Garáže bude řešeno ve stupni 2 (druhém stupni zabezpečení dle ČSN EN ) nízké až střední riziko. Ochrana bude řešena detekcí otevření dveří a oken (magnetickými kontakty na otevíravých křídlech jednotlivých vstupních dveří a oken na plášti nové části objektu a současně budou instalovány magnetické kontakty na dveřích na hranici jednotlivých podsystémů). Prostorová ochran bude řešena bude řešena infrapasivními prostorovými detektory ve vybraných místnostech. V suterénu v kotelně a garáži budou z důvodu vyšší odolnosti proti falešným poplachů instalovány duální detektory (PIR +MW). V rámci EZS budou instalovány i optickokouřové detektory v prostoru chodby v přízemí a chodby v podkroví a ve vybraných místnostech. Rozmístění jednotlivých prvků je patrné z výkresové dokumentace. Z hlediska střežení bude systém programově rozdělen na cca 6 podsystémů: 1. Suterén 2. Přízemí kanceláře 3. Podkroví byt 4. Chodba přízemí (společné prostory pro podsystém 1, 2 a 3) 5. Garáž 6. Archiv Pro daný objekt je navržena ústředna EZS s možností rozdělení na min. 8 samostatných podsystémů. Jako referenční systém je navržen Paradox Digiplex EVO 192. Jedná se Technická zpráva ESL - SLABOPROUD Stupeň: DSP 5

6 Hájovna Valdek k.ú. Chaloupky v Brdech, parc. č. 505 zabezpečovací systém s možností rozšíření pomocí expanzních modulů na max. 192 střežících zón a 8 samostatných podsystémů. Pro ovládání systému se budou využívat LCD klávesnice s displejem. Klávesnice budou umístěny v chodbě hájovny v přízemí a v archivu. Klávesnice v přízemí bude doplněna o zobrazovač stavů pro přehlednou indikaci zapnutých podsystémů. Veškeré prvky EZS musí být zařazeny minimálně ve 2 kategorii rizik. Signalizace poplachu bude vyvedena na stávající vnitřní a venkovní sirénu. Současně bude instalován GSM komunikátoru, který umožňuje zasílání SMS zpráv nebo volání na mobilní telefony uživatele nebo připojení na PCO (pult centrální ochrany). Navržený systém je možný rozšířit o LAN komunikátor (není součástí výkazu), který umožňuje dálkový přístup a správu systému včetně jeho ovládání z webového rozhraní nebo z mobilní aplikace. Pro dálkový přístup musí být v objektu veřejná IP adresa a nastavený přístup na LAN modul připojený do místní sítě. b.3 Napájení systému Napájení ústředny EZS bude provedeno novým napájecím přívodem z hlavního napájecího rozvaděče kabelem CYKY-J 3x1,5 s jištěním 230V/6A char. B b.4 Kabelové rozvody a trasy Kabelové rozvody budou realizovány sdělovacími kabely SYKFY. Kabeláž bude uložena v ohebných chráničkách nebo na kabelových příchytkách pod vnitřním opláštěním stěny. Vedení do samostatné budovy garáže a archivu bude provedeno venkovním datovým a napájecím kabelem uloženým v kabelové chráničce. Rozvody v garáži a archivu budou uloženy pod omítkou v kabelových chráničkách. c) SPOLEČNÁ TELEVIZNÍ ANTÉNA (STA) c.1 Účel a popis systému Souhrnným názvem STA (Společná Televizní Anténa) jsou nazývány funkční celky, které zajišťují příjem a rozvod televizních, rozhlasových a satelitních kanálů z jednoho příjmového místa ke všem účastníkům v objektu ve stejné, vysoké kvalitě. STA bývá použita v místech, kde je třeba uživatelům objektu zajistit kvalitní příjem a to především v lokalitách, kde není žádoucí, aby měl každý uživatel svou vlastní anténu umístěnou na střeše nebo za oknem. Jednou z nedílných součástí STA jsou centrální anténní zařízení umístěné zpravidla na střeše domu. Svody z těchto antén jsou svedeny do centrální rozvodnice s aktivními prvky rozvodu, která ve většině případů bývá umístěna nedaleko antén (poslední patro objektu, půda objektu, výtahová strojovna, atd.) Účastnické kabely jsou z této rozvodnice vedeny vnitřkem objektu až k jednotlivým účastnickým zásuvkám. Existuje několik řešení vedení kabelů mezi rozvodnicí a zásuvkami (stromečkový, kaskádovitý, aj.). c.2 Technické řešení Na střeše objektu bude umístěna TV anténa pro příjem pozemního vysílání a anténa pro příjem FM rozhlasu. V prostoru pod střechou v místě poblíž stropního výlezu bude instalován zesilovač a rozbočovač videosignálu v boxu. K jednotlivým koncovým zásuvkám budou Technická zpráva ESL - SLABOPROUD Stupeň: DSP 6

7 Hájovna Valdek k.ú. Chaloupky v Brdech, parc. č. 505 provedeny rozvody kabeláže koaxiálním kabelem v provedení do hvězdy. Současně bude propojen koaxiálním kabelem rozvaděč STA a datový rozvaděč pro případný přívod signálu do datového rozvaděče. Koaxiální kabelu budou zakončeny koncovými účastnickými zásuvkami. c.3 Napájení systému Pro napájení zesilovače bude do prostoru rozvaděče STA přiveden přívod napájení 230V/6A z rozvaděče NN. V případě, že by byl požadavek na příjem satelitního signálu, je možné navržený systém rozšířit o multipřepínač a satelitní parabolu. c.4 Kabelové rozvody a trasy Televizní signál od anténního stožáru do rozvodnice STA bude sveden kvalitním koaxiálním kabelem vhodným pro digitální přenos signálu s impedancí 75Ω a vhodným pro venkovní prostředí (plášť PE). Televizní signál v objektu bude rozveden kvalitním koaxiálním kabelem vhodným pro digitální přenos signálu s impedancí 75Ω, vhodným pro vnitřní prostředí. Kabeláž bude uložena v ohebných chráničkách nebo na kabelových příchytkách pod vnitřním opláštěním stěny. 5. Závěrečná ustanovení a) POŽADAVKY NA OSTATNÍ PROFESE Požadavky na dodavatele silnoproudé části: - zajištění napájecích přívodů nn - dostatečné rezervy v požadovaných příkonech - spolupráce při zapojení vzájemných rozhraní Požadavky na stavební část: - zajištění přístupnosti kabelového vedení a instalovaných zařízení - průrazy větší než 50x50 mm - uložení chrániček pro uložení kabeláže při betonáži - zajištění propojení se stávajícím systémem STA b) PODKLADY O STANOVENÍ PROSTŘEDÍ Pokud není ve výkresové části a v protokolu určení vnějších vlivů (součástí stavební části projektové dokumentace) uvedeno jinak, pak ve všech prostorách, kde budou instalovány komponenty systému je ve smyslu ČSN ed. 2 (Elektrické instalace nízkého napětí - Část 1: Základní hlediska, stanovení základních charakteristik, definice) stanoveno působení vnějších vlivů jako normální. Těmto podmínkám odpovídá i výběr jednotlivých prvků. c) VLIVY ZAŘÍZENÍ Všechna zařízení budou provedena v souladu s ČSN ed. 2 (Elektrické instalace nízkého napětí - Část 1: Základní hlediska, stanovení základních charakteristik, definice) tak, aby nedocházelo k působení na jiná zařízení a nebylo vystavěno nežádoucím vlivům jiných zařízení. Zařízení jsou odolná proti elektrickému rušení z okolního prostředí, elektrické sítě a proti VF rušení. Technická zpráva ESL - SLABOPROUD Stupeň: DSP 7

8 Hájovna Valdek k.ú. Chaloupky v Brdech, parc. č. 505 d) VLIV NA ŽIVOTNÍ PROSTŘEDÍ Všechna zařízení, budou splňovat hygienické normy a nebudou mít žádný vliv na okolní životní prostředí. Odpady vzniklé při stavbě budou roztříděny podle druhu a předány specializované firmě k likvidaci. Během provozu zařízení není produkován žádný odpad. e) POUŽITÉ NORMY A PŘEDPISY - řada norem (Elektrické instalace nízkého napětí) - ČSN ed. 2 (Elektrické instalace nízkého napětí - Vnitřní elektrické rozvody), - ČSN (Elektrotechnické předpisy ČSN. Připojování elektrických přístrojů a spotřebičů) - ČSN (Předpisy pro vnitřní rozvody sdělovacích vedení), - ČSN (Elektrotechnické předpisy. Požadavky na odolnost sdělovacích zařízení proti přepětí a nadproudu) - ČSN (Elektrotechnické předpisy. Ochrana sdělovacích vedení a zařízení proti přepětí a nadproudu atmosférického původu) - Řada norem ČSN EN (Ochrana před bleskem), - ČSN EN ed. 2 (Koordinace izolace zařízení nízkého napětí - Část 1: Zásady, požadavky a zkoušky), - řada norem ČSN EN (Elektromagnetická kompatibilita (EMC)), - ČSN EN ed.2 (Ochrana před úrazem elektrickým proudem - Společná hlediska pro instalaci a zařízení), - ČSN (Prostorové uspořádání sítí technického vybavení) - ČSN (Výstražné fólie k identifikaci podzemních vedení technického vybavení) - Vyhláška č.246/2001 Sb. ( Vyhláška o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru), - Vyhláška č. 23/2008 Sb. (Vyhláška o technických podmínkách požární ochrany staveb), - Vyhláška č. 268/2011 Sb. ( Vyhláška, kterou se mění vyhláška č. 23/2008 Sb., o technických podmínkách požární ochrany staveb) - Vyhláška č. 398/2009 Sb. (Vyhláška o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb) - řada norem 73 08xx (Požární bezpečnost staveb) - včetně norem souvisejících v aktuálním znění a technických podmínek výrobce. Normy přímo související s informačními technologiemi - ISO/IEC mezinárodní norma o univerzálních strukturovaných kabelážních systémech pro přenos dat, hlasu, obrazu a ostatních nízkonapěťových signálů v budovách a areálech - ANSI/EIA/TIA-568 standard pro telekomunikační rozvody v administrativních budovách - řada norem ČSN EN (Informační technologie - Univerzální kabelážní systémy) - řada norem ČSN EN (Informační technologie) - řada norem ČSN EN (Informační technologie - Instalace kabelových rozvodů - Zkoušení instalovaných kabelových rozvodů) - řada norem ČSN EN (Elektronické systémy pro byty a budovy (HBES)) - řada norem ČSN EN (Zařízení informační technologie) Technická zpráva ESL - SLABOPROUD Stupeň: DSP 8

9 Hájovna Valdek k.ú. Chaloupky v Brdech, parc. č včetně norem souvisejících v aktuálním znění a technických podmínek výrobce. Normy přímo související s Kamerovým systémem (CCTV) - řada norem ČSN EN (Poplachové systémy - CCTV sledovací systémy pro použití v bezpečnostních aplikacích), - včetně norem souvisejících v aktuálním znění a technických podmínek výrobce. Normy přímo související se systémem Poplachový zabezpečovací a tísňový systém (PZTS) - řada norem ČSN EN (Poplachové systémy - Poplachové zabezpečovací a tísňové systémy), - ČSN EN (Poplachové systémy - Část 4: Elektromagnetická kompatibilita - Norma skupiny výrobků: Požadavky na odolnost komponentů požárních systémů, zabezpečovacích systémů a systémů přivolání pomoci), - včetně norem souvisejících v aktuálním znění a technických podmínek výrobce. Normy přímo související se Systémem kontroly vstupů (SKV) - řada norem ČSN EN (Poplachové systémy - Systémy kontroly vstupů pro použití v bezpečnostních aplikacích), - včetně norem souvisejících v aktuálním znění a technických podmínek výrobce. Normy přímo související se systémem Společná televizní anténa (STA) - řada norem ČSN EN (Kabelové sítě pro televizní a rozhlasové signály a interaktivní služby), - řada norem ČSN EN (Kabelové sítě pro televizní a rozhlasové signály a interaktivní služby), - včetně norem souvisejících v aktuálním znění a technických podmínek výrobce. f) BEZPEČNOST A OCHRANA ZDRAVÍ PŘI PRÁCI Při montáži budou dodržena všechna ustanovení normy ČSN EN ed. 2 (Obsluha a práce na elektrických zařízeních) a norem souvisejících. g) OCHRANA PŘED ÚRAZEM ELEKTRICKÝM PROUDEM V souladu s normou ČSN ed. 2 (Elektrické instalace nízkého napětí - Část 4-41: Ochranná opatření pro zajištění bezpečnosti - Ochrana před úrazem elektrickým proudem) bude ochrana před dotykovým napětím provedena takto: 1) Základní ochrana: a. Krytím, b. základní izolací živých částí. 2) Ochrana při poruše: a. Automatické odpojení od zdroje, b. dvojitá izolace, c. ochrana malým napětím SELV. h) NAPÁJECÍ SOUSTAVA Napájení hlavních částí systému - ústředny, pomocné napájecí zdroje: - rozvodná soustava 1NPE 50Hz, 230V/TN-S Technická zpráva ESL - SLABOPROUD Stupeň: DSP 9

10 Hájovna Valdek k.ú. Chaloupky v Brdech, parc. č. 505 Napájení periferních zařízení: - Rozvodná soustava 2 DC 12V, 24V, SELV i) KABELOVÉ TRASY Montáž zařízení, pokládka trubek a montáž kabelových rozvodů bude provedena podle ČSN ed. 2 (Elektrické instalace nízkého napětí - Část 1: Základní hlediska, stanovení základních charakteristik, definice), ČSN ed. 2 (Elektrické instalace nízkého napětí - Část 4-41: Ochranná opatření pro zajištění bezpečnosti - Ochrana před úrazem elektrickým proudem), ČSN (Elektrické instalace nízkého napětí - Část 6: Revize), ČSN ed. 2 (Elektrické instalace nízkého napětí - Část 5-54: Výběr a stavba elektrických zařízení - Uzemnění, ochranné vodiče a vodiče ochranného pospojování), dále podle ČSN (Předpisy pro vnitřní rozvody sdělovacích vedení), ČSN ed. 2 (Elektrické instalace nízkého napětí - Vnitřní elektrické rozvody), ČSN (Elektrotechnické předpisy - Elektrická zařízení - Část 5: Výběr a stavba elektrických zařízení - Kapitola 52: Výběr soustav a stavba vedení), norem souvisejících a technických podmínek výrobce. Podle ČSN ed. 3 (Elektrické instalace nízkého napětí - Část 5-51: Výběr a stavba elektrických zařízení - Všeobecné předpisy) musí být vedení uspořádáno nebo označeno tak, aby jej bylo možno identifikovat při inspekci, zkoušení, opravách nebo úpravách. Souběh a křižování vedení od jiných vodičů a od jiných kovových částí bude dodržován dle normy ČSN (Elektrotechnické předpisy - Elektrická zařízení - Část 5: Výběr a stavba elektrických zařízení - Kapitola 52: Výběr soustav a stavba vedení) a podle ČSN ed. 3 (Elektrické instalace nízkého napětí - Část 5-51: Výběr a stavba elektrických zařízení - Všeobecné předpisy). Vedení bude uspořádáno nebo označeno tak, aby bylo při kontrolách, zkouškách či opravách snadno identifikovatelné. j) ELEKTROMAGNETICKÁ KOMPATIBILITA Pro dodržení zásad elektromagnetické kompatibility bude provedeno: - Roztřídění kabelů do různých skupin podle typu signálu, který jimi prochází. Například kabely pro střídavé napájecí sítě 230Vstř., nízko úrovňové analogové signály, kabely pro číslicové signály, komunikační kabely atd. - Seskupení každé třídy kabelů dohromady a kabely nebudou míchány z různých skupin. - Kabelové svazky budou kříženy zejména pod pravým úhlem. - Kabely budou pokládané na uzemněné nosné konstrukce (kabelové lávky) a budou vedeny v blízkosti kostry zařízení nebo přístrojů. - Při zkracování kabelů nebudou svinovány do smotku, neboť se tím zvyšuje stupeň rušící vazby s okolními kabely. - Stínicí pláště kabelů, které mají účinně redukovat rušení v kmitočtovém pásmu nižším než 1 MHz budou uzemněny v jednom bodě. - Konstrukce skříní včetně napájecích a datových rozhraní budou splňovat požadavky na odolnost ve smyslu norem ČSN EN ed. 3 (Elektromagnetická kompatibilita (EMC) - Část 4-3: Zkušební a měřicí technika - Vyzařované vysokofrekvenční elektromagnetické pole - Zkouška odolnosti) a ČSN EN ed. 3 (Elektromagnetická kompatibilita (EMC) - Část 4-6: Zkušební a měřicí technika - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli). k) PROTIPOŽÁRNÍ OPATŘENÍ Všechny prostupy kabelových tras a kabelů mezi požárními úseky budou utěsněny dle čl. 6.2, ČSN (Požární bezpečnost staveb - Společná ustanovení) konstrukce, ve kterých se Technická zpráva ESL - SLABOPROUD Stupeň: DSP 10

11 Hájovna Valdek k.ú. Chaloupky v Brdech, parc. č. 505 vyskytují prostupy, musí být dotaženy až k vnějším povrchům prostupujících zařízení a to ve stejné skladbě a se stejnou požární odolností jakou má požárně dělící konstrukce. Požárně dělící konstrukce může být i zaměněna v dotahované části k vnějším povrchům prostupů za předpokladu, že nedojde ke snížení požární odolnosti ani ke změně druhu konstrukce. l) DOPORUČENÍ UŽIVATELI Montáž daného systému mohou provádět pracovníci s předepsanou kvalifikací, proškolení výrobcem nebo jím pověřenou institucí a proškolení dle vyhlášky č. 50/1978 Sb. Před zprovozněním daného systému se provedou zkoušky, jimiž se prověří soulad funkce namontovaného zařízení s funkcí předepsanou. Předání a převzetí systému musí být provedeno neprodleně po dokončené montáži a po provedené výchozí revizi. Při provozu zařízení je uživatel povinen postupovat dle Návodu k obsluze a údržbě přiloženého k předávacímu protokolu při předávání systému do užívání. m) ZÁVĚR Tato technická zpráva doplňuje výkresovou dokumentaci a je její nedílnou součástí. Výstavba elektrických rozvodů je řešena jako zařízení s normální provozní spolehlivostí dle platných předpisů. Při souběhu a křížení silnoproudých vedení se slaboproudými musí být dodrženy předepsané odstupové vzdálenosti pro zamezení rušivých elektromagnetických vlivů, nebo zavlečení nebezpečného napětí. Elektroinstalace rozvodů musí být prováděna pracovníky s předepsanou kvalifikací dle vyhl.č. 50/1978 Sb. Rovněž je nutno postupovat dle pokynů výrobců dodávaných zařízení. Všechny montážní práce musí být provedeny dle platných přepisů a norem ČSN. V době provádění montážních prací je nutno dodržovat všechny předpisy a nařízení bezpečnosti práce. Provádějící organizace je povinna před předáním a uvedením zařízení do provozu zajistit provedení výchozí revize elektroinstalace dle ČSN (Elektrotechnické předpisy. Revize elektrických zařízení) a ČSN (Elektrické instalace nízkého napětí) zajistit zhotovení PD skutečného provedení elektroinstalace a seznámit uživatele s obsluhou a provozem elektrických zařízení. Projektant si vyhrazuje právo na případné změny projektové dokumentace, které vyplynou ze stavebních změn, interiérových změn, nebo z upřesňujících požadavků investora. Každá změna této projektové dokumentace, musí být samostatně zapracována v dodatku tohoto projektu. Projektová dokumentace v sobě zahrnuje veškeré změny do data jejího vypracování V Praze dne Vypracoval: Michal Špaček Technická zpráva ESL - SLABOPROUD Stupeň: DSP 11

12

13 Položkový výkaz výměr Stavba : Hájovna Valdek, k.ú. Chaloupky v Brdech, parc.č. 505 Objekt : DATOVÉ ROZVODY, DOMÁCÍ TELEFON, EZS, STA P.č. Název položky MJ Množství Cene celkem Datové rozvody (SSK) 1 Datový nástěnný rozvaděč 19", 600x450, výška 9U ks 1,00 2 Napájecí panel s přepěťovou ochranou ks 1,00 3 Vyvazovací panel ks 1,00 4 Patch panel 19", 24 portů UTP kat. 5E ks 2,00 5 Patch kabel 1m ks 20,00 6 Patch kabel 2m ks 20,00 7 Montážní sada kpl 5,00 8 Napájecí kabel CYKY-J 3x2,5 m 30,00 9 Datový kabel U/UTP cat.5e, nestíněný, pro vnitřní použití m 720,00 10 Sdělovací kabel TCEKPFLE 3x4x0,6 m 50,00 11 Datová zásuvka 2xRJ45 - nosná maska 2xRJ45 kopatibilní s moduly RJ45, kryt, rámeček - design dle určení architekta ks 18,00 12 Modulární keyston cat. 5E nestíněný - kompatibilní s přístrojem v určeném designu ks 36,00 13 Krabice přístrojová ks 18,00 13 Rámeček přístroje ks 18,00 14 Ohebná PVC trubka pr.20mm pro střední mechanické zatížení, s protahovacím drátem, šedá, mech. zátěž > 750N, -25 C/+60 C m 50,00 15 Trubka kopoflex 40 m 45,00 16 Příchytka kabelu včteně stahovacího pásku ks 600,00 17 Jistič 230V/16A char. B ks 1,00 18 Drobný pomocný materiál kpl 1,00 19 Dokumentace skutečného provedení kpl 1,00 20 Doprava kpl 1,00 Díl: Domácí Telefon 21 Vstupní panel - dveřní interkom IP, 3 tlačítka ks 1,00 22 Montážní rámeček vstupního panelu ks 1,00 23 Krabice pro montáž vstupního panelu ks 1,00 24 Stříška pro interkom ks 1,00 25 Elektrický zámek nízkoodběrový ks 1,00 26 Telefonní přístroj VoIP ks 2,00 27 Napájecí zdroj pro napájení zámku a vstupního panelu ks 1,00 28 Datový kabel U/UTP cat.5e, nestíněný, pro venkovní použití m 40,00 29 Napájecí kabel CYKY-J 3x1,5 m 40,00 30 Trubka KOPOXLEX 40 m 20,00 31 Ohebná PVC trubka pr.25mm pro střední mechanické zatížení, s protahovacím drátem, šedá, mech. zátěž > 750N, -25 C/+60 C m 20,00 32 Drobný pomocný materiál kpl 1,00 33 Dokumentace skutečného provedení kpl 1,00 34 Doprava kpl 1,00 Díl: Elektrická zabezpečovací signalizace (EZS) 35 Magnetický kontakt ks 40,00 36 Vratový magnetický kontakt ks 4,00 37 Infrapasivní prostorový detektor ks 10,00 38 Duální prostorový detektor ks 4,00 39 Detektor kouře kombinovaný opticko teplotní ks 10,00 40 Vnitřní nezálohovaná siréna ks 2,00 41 Venkovní zálohovaná siréna ks 1,00 42 Záložní akumulátor 12V/7Ah ks 1,00 43 Záložní akumulátor 12V/18Ah ks 1,00 44 Expander 8 smyček ks 5,00 45 Základní deska ústředny Paradox Digiplex EVO 192 ks 1,00 46 Systémový GSM komunikátor PCS 250 ks 1,00 47 LCD klávesnice K 641 ks 2,00 48 Zobrazovač stavů DGP-ANC1 ks 1,00 49 Box na ústřednu a moduly velký včetně transformátoru 230V/16V 80VA ks 1,00 Stránka 2

14 Položkový výkaz výměr Stavba : Hájovna Valdek, k.ú. Chaloupky v Brdech, parc.č. 505 Objekt : DATOVÉ ROZVODY, DOMÁCÍ TELEFON, EZS, STA P.č. Název položky MJ Množství Cene celkem 50 Box na na expander ks 1,00 51 Sdělovací kabel SYKFY 5x2x0,5 m 30,00 52 Sdělovací kabel SYKFY 4x2x0,5 m 75,00 53 Sdělovací kabel SYKFY 3x2x0,5 m 675,00 54 Sdělovací kabel SYKFY 2x2x0,5 m 550,00 55 Napájecí kabel CYKY-J 3x1,5 m 30,00 Ohebná bezhalogenová PVC trubka pr.20mm pro střední mechanické zatížení, s protahovacím drátem, 56 šedá, mech. zátěž > 750N, -25 C/+60 C m 200,00 57 Příchytka kabelu včteně stahovacího pásku ks 600,00 58 Jistič 230V/6A char. B ks 1,00 59 Drobný pomocný materiál kpl 1,00 60 Dokumentace skutečného provedení kpl 1,00 61 Doprava kpl 1,00 Díl: Společná televizní anténa (STA) 62 DVB-T anténa ks 1,00 63 VKV anténa ks 1,00 64 Slučovač ks 1,00 65 Anténní držák ks 1,00 66 Anténní předzesilovač ks 1,00 67 Anténní zesilovač ks 1,00 68 Rozbočovač 1/4 ks 1,00 69 F-konektor ks 14,00 70 Zásuvka TV/R/SAT koncová, kryt, rámeček - design dle určení architekta ks 4,00 71 Rozvaděč STA ks 1,00 72 Napájecí dvouzásuvka 230V na povrch ks 1,00 73 Koaxiální kabel 75 R m 140,00 74 Ohebná bezhalogenová PVC trubka pr.20mm pro střední mechanické zatížení, s protahovacím drátem, šedá, mech. zátěž > 750N, -25 C/+60 C m 50,00 75 Napájecí kabel CYKY-J 3x1,5 m 30,00 76 Příchytka kabelu včteně stahovacího pásku ks 100,00 77 Jistič 230V/6A char. B ks 1,00 78 Drobný pomocný materiál kpl 1,00 79 Dokumentace skutečného provedení kpl 1,00 80 Doprava kpl 1,00 Stránka 3

15

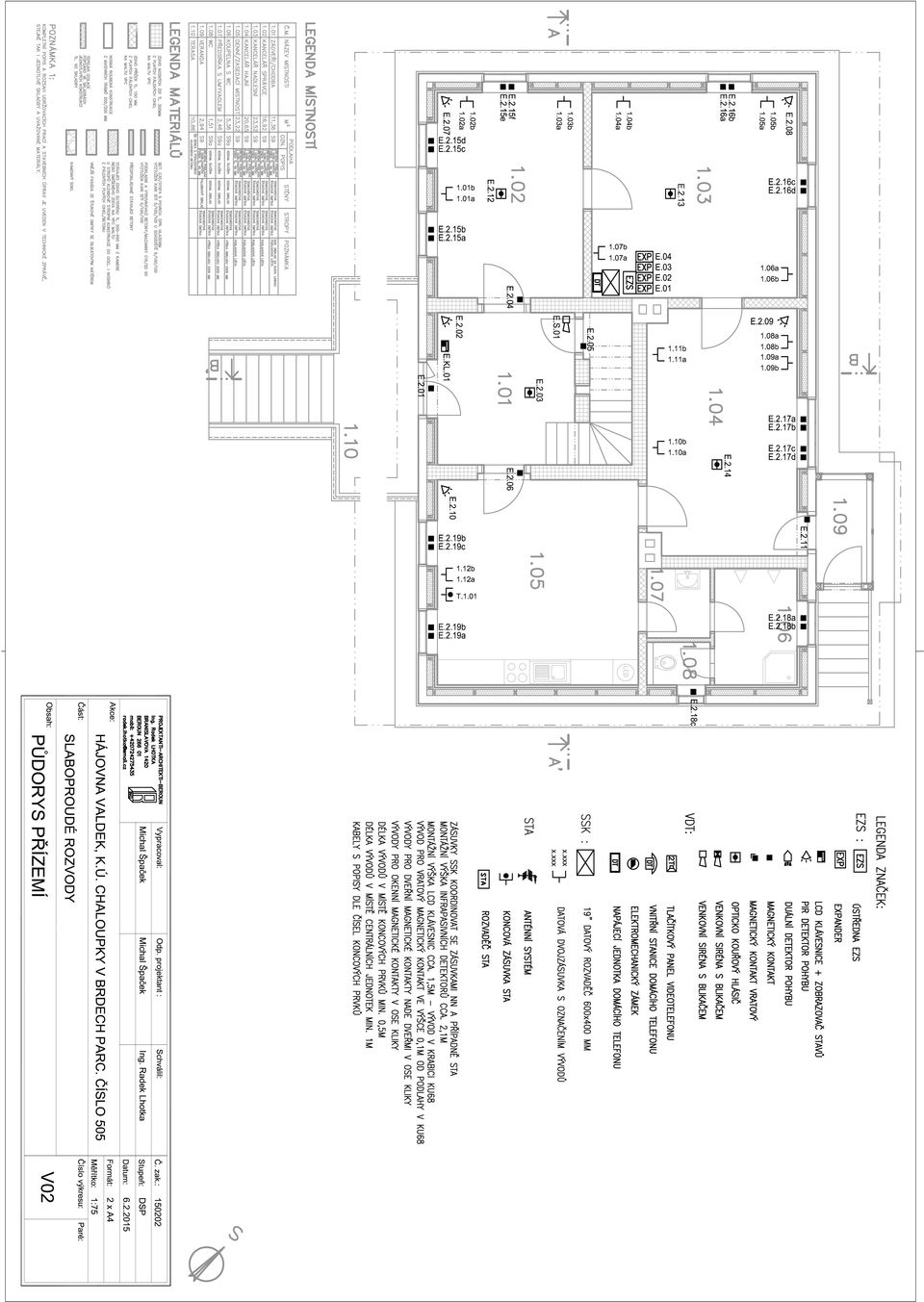

16

17

18

19

20

21

22

23

24

25

26

27

28

29
