ENERGETICKÝ AUDIT dle zákona č. 406/2000 Sb. a vyhlášky č. 480/2013 Sb.

Transkript

1 ENERGETICKÝ AUDIT dle zákona č. 406/2000 Sb. a vyhlášky č. 480/2013 Sb. ZDRAVOTNÍ STŘEDISKO Syllabova 450, Bystřice Zpracovatel: Ing. Jan Kárník, číslo oprávnění v seznamu energ. specialistů: 0262 Ev. číslo EA: EA-0262/

2 Obsah: 1 Identifikační údaje Zadavatel energetického auditu a majitel objektu Provozovatel a vlastník předmětu energetického auditu Zpracovatel energetického auditu Předmět energetického auditu Popis výchozího stavu Základní údaje o předmětu energetického auditu Předmět energetického auditu Charakteristika Základní údaje o energetických vstupech a výstupech Energetické vstupy a výstupy do předmětu EA Energetické hospodářství Zdroje pro vytápění (ÚT) Příprava teplé vody (TV) Vzduchotechnika a chlazení Osvětlení Rozvody energií Bilance zdrojů energie Klíčové hodnoty pro normalizované klimatické podmínky regionu Informace o stavební části Záměry zadavatele Zhodnocení výchozího stavu Energetická bilance a technické ukazatele zdroje energie Vyhodnocení spotřeby tepla denostupňovou metodou Upravená energetická bilance objektu Zhodnocení stávajícího stavu budovy Posouzení tepelně technických vlastností obálky budovy dle ČSN : Výpočet měrné tepelné ztráty (ČSN EN ISO ) Průměrný součinitel prostupu tepla a energetický štítek obálky budovy Posouzení měrné spotřeby tepla pro vytápění Zhodnocení technologické části Vytápění Příprava TV Vzduchotechnická zařízení a chlazení Rozvody energií Navržená opatření Druhy úsporných opatření Beznákladová a nízkonákladová opatření Opatření A - Energetický management Vysokonákladová opatření Opatření C Výměna původních otvorových výplní Opatření D - Zateplení obvodového pláště Opatření E - Zateplení stropu Souhrn navržených opatření Definování variant Varianta č Varianta č Energetické zhodnocení navržených variant Ekonomické hodnocení variant Metoda ekonomického hodnocení Ekonomické vyhodnocení variant Environmentální hodnocení variant Výběr optimální varianty Metodika a kritéria hodnocení Zdravotní středisko Bystřice 1 EA-0262/15008

3 7.2 Vyhodnocení variant Závazné výstupy energetického auditu Hodnocení stávající úrovně energetického hospodářství Optimální varianta energeticky úsporného projektu a doporučení energetického auditora Shrnutí doporučených opatření a popis okrajových podmínek Zdůvodnění výběru doporučeného opatření, úspory apod Evidenční list energetického auditu Přílohy Požadované a doporučené hodnoty součinitele prostupu tepla U N dle ČSN : Protokol o výpočtu měrných tepelných ztrát a potřeby tepla na vytápění dle ČSN EN ISO Energetický štítek obálky budovy Protokol k energetickému štítku obálky budovy ČSN :2011 stávající stav Protokol k energetickému štítku budovy ČSN :2011 doporučená varianta Protokol k energetickému štítku budovy ČSN :2011 referenční budova Ekonomické zhodnocení doporučené varianty Kopie dokladu o vydání oprávnění Zdravotní středisko Bystřice 2 EA-0262/15008

4 Seznam tabulek: tabulka 1 Základní parametry předmětu energetického auditu... 7 tabulka 2 Energetické vstupy a výstupy do předmětu EA v období tabulka 3 Energetické vstupy a výstupy do předmětu EA v období tabulka 4 Energetické vstupy a výstupy do předmětu EA v období tabulka 5 Energetické vstupy a výstupy do předmětu EA - průměr v cenách roku tabulka 6 Měrná cena vstupních energií tabulka 7 Bilance výroby energie z vlastních zdrojů pro výchozí vstupní bilanci tabulka 8 Klíčové hodnoty pro normalizované podmínky tabulka 9 Základní technické parametry budovy tabulka 10 Hodnoty pro stanovení faktoru tvaru objektu tabulka 11 Základní tvar energetické bilance předmětu EA tabulka 12 Základní technické ukazatele vlastního energetického zdroje tabulka 13 Přepočet spotřeby tepla na vytápění na dlouhodobý průměr tabulka 14 Upravená vstupní energetická bilance objektu tabulka 15 Bilance výroby energie z vlastních zdrojů pro přepočtenou bilanci tabulka 16 Základní technické ukazatele vlastních energet. zdrojů - přepočtená bilance tabulka 17 Rozdělení měrné tepelné ztráty tabulka 18 Klasifikační třídy prostupu tepla obálkou budovy tabulka 19 Průměrný součinitel prostupu tepla (ČSN :2011) tabulka 20 Hodnocení energetické náročnosti vytápění tabulka 21 Porovnání teoretické a skutečné spotřeby tepla na ÚT tabulka 22 Ukazatele účinnosti samotného systému vytápění tabulka 23 Posouzení přípravy TV dle vyhlášky č. 194/2007 Sb. (kritérium GJ/m 3 )(vypočteno) tabulka 24 Posouzení přípravy TV dle vyhlášky č. 194/2007 Sb. (kritérium GJ/(m 2 rok)) tabulka 25 Vyčíslení tepelných ztrát v rozvodech TV tabulka 26 Tabulka vypočtených tlouštěk izolací dle vyhlášky č. 193/2007 Sb tabulka 27 Přehled teplot ve vybraných místnostech tabulka 28 Souhrn navrhovaných opatření tabulka 29 Ekonomické vyhodnocení jednotlivých opatření tabulka 30 Seznam opatření ve variantě č tabulka 31 Upravená energetická bilance pro variantu č tabulka 32 Shrnutí úspor varianty č tabulka 33 Seznam opatření ve variantě č tabulka 34 Upravená energetická bilance pro variantu č tabulka 35 Shrnutí úspor varianty č tabulka 36 Změna dílčího hodnocení energetické náročnosti vytápění tabulka 37 Změna energetické náročnosti budovy (ČSN :2011) tabulka 38 Ekonomické vyhodnocení jednotlivých variant - doba životnosti tabulka 39 Použité emisní faktory tabulka 40 Současný stav produkce emisí tabulka 41 Produkce emisí u výchozího stavu a varianty č tabulka 42 Produkce emisí u výchozího stavu a varianty č tabulka 43 Bodové ohodnocení posuzovaných kritérií a váhová matice kritérií (alternativy I) tabulka 44 Bodové ohodnocení posuzovaných kritérií a váhová matice kritérií (alternativa II) tabulka 45 Upravená energetická bilance pro doporučenou variantu tabulka 46 Shrnutí úspor doporučené varianty tabulka 47 Ekologické vyhodnocení pro doporučenou variantu Zdravotní středisko Bystřice 3 EA-0262/15008

5 Seznam grafů: graf 1 Poměr měrných tepelných ztrát objektu graf 2 Příklad E-T křivky při diagnostikování poruchy graf 3 Emise tuhých látek, SO 2, NO X a CO v jednotlivých variantách graf 4 Emise CO 2 v jednotlivých variantách graf 5 Charakteristické hodnoty jednotlivých opatření Seznam obrázků: obrázek 1 Situační schéma objektu... 8 obrázek 2 Stavební část obrázek 3 Princip neustálého zlepšování energetického hospodářství Zdravotní středisko Bystřice 4 EA-0262/15008

6 Seznam zkratek: PD projektová dokumentace CF Cash flow IRR vnitřní výnosové procento NPV čistá současná hodnota Ni investiční náklady EÚP energeticky úsporný projekt EA energetický audit kwe kilowatt elektrický kwt kilowatt tepelný GJ gigajoule NN nízké napětí VN vysoké napětí KGJ kogenerační jednotka TČ tepelné čerpadlo ZZT zpětné získávání tepla OS otopná soustava TV teplá užitková voda ÚT ústřední topení VS výměníková stanice KPS kompaktní předávací stanice HVS hlavní výměníková stanice AN akumulační nádrž TRV termoregulační ventil IRC individual room control VZT vzduchotechnika CZT centrální zásobení teplem CP cihla plná CD cihla dutá Zdravotní středisko Bystřice 5 EA-0262/15008

7 1 IDENTIFIKAČNÍ ÚDAJE 1.1 Zadavatel energetického auditu a majitel objektu Název/jméno Město Bystřice Adresa Dr. E. Beneše 25, Bystřice Kontaktní osoba Mgr. Daniel Štěpánek - starosta města Telefon Fax - IČ DIČ - podatelna@mestobystrice.cz 1.2 Provozovatel a vlastník předmětu energetického auditu Název/jméno Město Bystřice Adresa Dr. E. Beneše 25, Bystřice Kontaktní osoba Mgr. Daniel Štěpánek - starosta města Telefon Fax - IČ DIČ - podatelna@mestobystrice.cz 1.3 Zpracovatel energetického auditu Jméno Ing. Jan Kárník Odborná způsobilost Energetický auditor č zapsán v seznamu u MPO ČR Adresa Nad Laurovou 6, Praha 5 karnik@e-resources.cz Telefon Předmět energetického auditu Název Zdravotní středisko Bystřice Adresa Syllabova 450, Bystřice, Vlastník Město Bystřice Vztah k zadavateli EA Zadavatel EA je vlastníkem předmětu EA Zdravotní středisko Bystřice 6 EA-0262/15008

8 2 POPIS VÝCHOZÍHO STAVU 2.1 Základní údaje o předmětu energetického auditu Předmět energetického auditu Předmětem energetického auditu je objekt Zdravotního střediska v Bystřici. Předmětem EA je vlastní konstrukce budovy a její energetické hospodářství. Energetickým hospodářstvím se, vzhledem k povaze objektu, rozumí spotřeba tepla na vytápění včetně rozvodů a regulace systému a spotřeba energií na přípravu teplé vody a další technologické procesy (osvětlení apod.). Předmětem EA není spotřeba a provoz spotřebičů el. energie v pronajímaných prostorech. Situaci znázorňuje obrázek 1. Energetický audit je zpracován na základě zákona 406/2000 Sb., o hospodaření energií, ve znění pozdějších předpisů a vyhlášky 480/2012 Sb., kterou se vydávají podrobnosti náležitostí energetického auditu. Požadavek na zpracování EA vyplynul v návaznosti na záměry vedoucí ke snížení spotřeby energie zlepšením tepelně technických parametrů obalových konstrukcí či modernizací energetických systémů. Navrhovaná úsporná opatření jsou řešena s ohledem na požadavky dotačního programu OPŽP. tabulka 1 Základní parametry předmětu energetického auditu Identifikace činnosti Druh činnosti Zdravotní středisko Provoz (dny v týdnu, směnnost) 7 dní v týdnu, dle potřeby Počet vytápěných budov 1 Seznam budov Objem vytápěné části budovy Vytápěná podlah. plocha Plocha ochlaz. konstrukcí Faktor tvaru budovy [m 3 ] [m 2 ] [m 2 ] [m 2 /m 3 ] Zdravotní středisko Bystřice ,59 Ke zpracování auditu byly použity následující podklady: projektová dokumentace stávajícího stavu spotřeby el. energie a zemního plynu ústní informace o provozu budovy, vytápěcích teplotách a útlumech informace z místního šetření vlastní fotografie objektu Zdravotní středisko Bystřice 7 EA-0262/15008

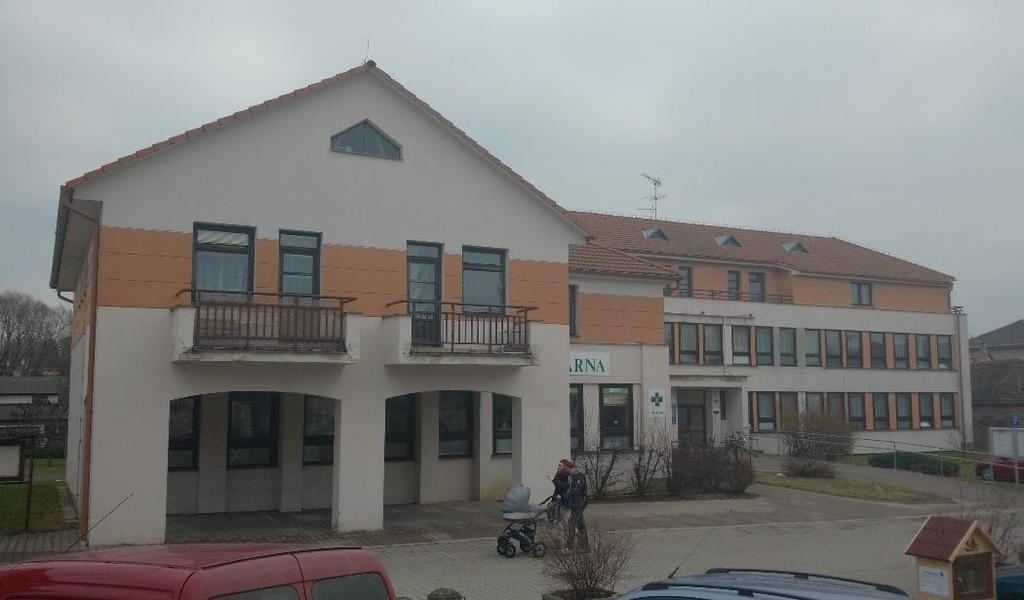

9 2.1.2 Charakteristika Předmětem energetického auditu je budova Zdravotního střediska Bystřice (ZS). Zdravotní středisko se skládá z budovy lékárny zdravotního střediska a domu s pečovatelskou službou (18 bytových jednotek). DPS se nachází ve druhém patře v přístavbě nad zdravotním střediskem, lékárna je spojena nevytápěnou, uzavíratelnou spojovací chodbou s budovou DPS. Středisko bylo postaveno v letech V letech byla provedena nástavba jednoho patra s byty s pečovatelskou službou. Objekt je postaven v technologii montovaného železobetonového skeletu v soustavě MS-71. Objekt do dnešní doby neprošel žádnou rekonstrukcí řešící tepelně technické vlastnosti obálky budovy. Zdravotní středisko nemá vlastní zdroj pro přípravu topné vody pro vytápění objektů. Do předávací stanice je přivedena pára z městského horkovodu, ze sytému CZT města Bystřice. Příprava TV je zajištěna pomocí el. průtokových a zásobníkových ohřívačů. Zařízení pro nucené větrání a strojní chlazení není osazeno. Na základě výpisu z katastru nemovitostí není evidován žádný způsob ochrany nemovitosti. Předmět EA stojí v katastrálním území Bystřice u Benešova na parcele 39/4, 39/3, 39/2. Vlastnické právo: Město Bystřice. obrázek 1 Situační schéma objektu Zdravotní středisko Bystřice 8 EA-0262/15008

10 2.2 Základní údaje o energetických vstupech a výstupech Předmět EA je zásobován těmito energiemi a médii: elektrická energie teplo CZT studená voda Energetické vstupy a výstupy do předmětu EA Zdrojem elektrického energie pro objekt je rozvodná síť ČEZ a.s. ZS odebírá elektrickou energii v několika odběrných místech. Uvedené spotřeby jsou pouze ve společných prostorách a nejsou zde uvedeny spotřeby v jednotlivých bytových jednotkách DPS. Zdravotní středisko nemá vlastní zdroj pro přípravu topné vody pro vytápění objektů. Do předávací stanice je přivedena pára z městského horkovodu, ze sytému CZT města Bystřice. V následujících tabulkách jsou uvedeny energetické vstupy a výstupy do předmětu EA. Spotřeby jsou vtaženy k uceleným ročním obdobím. Jsou uvedeny spotřeby včetně vynaložených nákladů. Náklady jsou uvedeny bez DPH. tabulka 2 Energetické vstupy a výstupy do předmětu EA v období 2011 Energetické vstupy a výstupy do předmětu EA v roce 2011 Vstupy paliv a energie Jednotka Množství Výhřevnost Přepočet Roční náklady GJ/jednotka na MWh tis. Kč Elektřina MWh 10,04 3,60 10,04 34,1 Teplo GJ 638,0 1,0 177,2 192,5 Zemní plyn MWh 0,0 3,24 0,0 0,0 Jiné plyny MWh Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Druhotné zdroje GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie 187,26 226,6 Změna stavu zásob paliv (inventarizace) 0,00 0,0 Celkem spotřeba paliv a energie 187,26 226,6 Zdravotní středisko Bystřice 9 EA-0262/15008

11 tabulka 3 Energetické vstupy a výstupy do předmětu EA v období 2012 Energetické vstupy a výstupy do předmětu EA v roce 2012 vstupy paliv a energie Jednotka Množství Výhřevnost Přepočet Roční náklady GJ/jednotka na MWh tis. Kč Elektřina MWh 9,31 3,60 9,31 31,8 Teplo GJ 652,0 1,0 181,1 179,7 Zemní plyn MWh 0,0 3,24 0,0 0,0 Jiné plyny MWh Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Druhotné zdroje GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie 190,42 211,5 Změna stavu zásob paliv (inventarizace) 0,00 0,0 Celkem spotřeba paliv a energie 190,42 211,5 tabulka 4 Energetické vstupy a výstupy do předmětu EA v období 2013 Energetické vstupy a výstupy do předmětu EA v roce 2013 vstupy paliv a energie Jednotka Množství Výhřevnost Přepočet Roční náklady GJ/jednotka na MWh tis. Kč Elektřina MWh 8,13 3,60 8,13 29,4 Teplo GJ 625,0 1,0 173,6 192,1 Zemní plyn MWh 0,0 3,24 0,0 0,0 Jiné plyny MWh Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Druhotné zdroje GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie 181,74 221,5 Změna stavu zásob paliv (inventarizace) 0,00 0,0 Celkem spotřeba paliv a energie 181,74 221,5 Zdravotní středisko Bystřice 10 EA-0262/15008

12 tabulka 5 Energetické vstupy a výstupy do předmětu EA - průměr v cenách roku 2013 Energetické vstupy a výstupy do předmětu EA - průměr z let v cenách 2013 vstupy paliv a energie Jednotka Množství Výhřevnost Přepočet Roční náklady GJ/jednotka na MWh tis. Kč Elektřina MWh 9,16 3,60 9,16 33,1 Teplo GJ 638,33 1,00 177,3 196,2 Zemní plyn MWh 0,00 3,24 0,00 0,0 Jiné plyny MWh Hnědé uhlí t Černé uhlí t Koks t Jiná pevná paliva t TTO t LTO t Nafta t Druhotné zdroje GJ Obnovitelné zdroje GJ Jiná paliva GJ Celkem vstupy paliv a energie 186,47 229,3 Změna stavu zásob paliv (inventarizace) 0,00 0,0 Celkem spotřeba paliv a energie 186,47 229,3 Na následující tabulce a příslušných grafech je dokumentována tendence měrné ceny vstupních energií do objektu. Cenové údaje vychází z předložených podkladů provozovatele předmětu EA a jsou bez DPH. Jedná se o celkové průměrné měrné ceny za odebrané energie. tabulka 6 Měrná cena vstupních energií El. energie CZT Období Kč/MWh Kč/GJ ,3 301, ,2 275, ,8 307,3 Zdravotní středisko Bystřice 11 EA-0262/15008

13 2.3 Energetické hospodářství Zdroje pro vytápění (ÚT) Zdravotní středisko nemá vlastní zdroj pro přípravu topné vody pro vytápění objektů. Do předávací stanice je přivedena pára z městského horkovodu, ze sytému CZT města Bystřice Příprava teplé vody (TV) Ohřev TV je řešen lokálně v místě spotřeby v el. bojlerech (2ks) a nebo v el. průtokových ohřívačích (9ks). V bytových jednotkách DPS jsou el. bojlery, tyto bojlery nejsou zahrnuty v energetickém posouzení auditu. Celkový instalovaný el. příkon posuzovaných el. bojlerů a průtokových ohřívačů je 19,8 kw Vzduchotechnika a chlazení Veškeré prostory budovy jsou větrány přirozeně okny. Vzduchotechnika sestává pouze z lokálně osazených odtahů. Zařízení pro chlazení vnitřních prostor v budově není instalováno Osvětlení Ve všech prostorech jsou v současné době instalována převážně zářivková svítidla. V podružných prostorech jsou případně osazena svítidla žárovková. Ovládání osvětlovací soustavy je ruční. Příkon osvětlovací soustavy společných prostor je cca 4,5 kw Rozvody energií Rozvody ÚT a TV Budovy školy jsou vytápěny teplovodně z vlastní předávací stanice horká voda/teplá voda. Topná voda o teplotním spádu 90/70 C je vedena dvoutrubkovým systémem do míst spotřeby vnitřkem budov v ocelových bezešvých trubkách. Otopná soustava je rozdělena na tři větve. (lékárna, samotné zdravotní středisko a DPS). Otopná soustava v každém objektu má zónovou regulaci vytápění s ekvitermní regulací. Otopná tělesa jsou litinová článková. Všechna tělesa jsou osazena termoregulačními ventily a hlavicemi. Všechny rozvody tepla jsou původní, provedena ocelovými bezešvými trubkami. Stav rozvodů je v uspokojivém stavu a nevykazuje viditelné nedostatky. Vnitřní elektroinstalace Vnitřní elektroinstalace je provedena z kabelů AYKY a CYKY uložených pod omítkou. Soustava 230/400V+PEN-50Hz-TN-C. Kromě výše zmíněných rozvodů se v objektu nacházejí také rozvody slaboproudé jako jsou telefonní vedení, zvonkové rozvody apod. Zdravotní středisko Bystřice 12 EA-0262/15008

14 2.4 Bilance zdrojů energie Předmět EA nemá vlastní zdroj tepla. tabulka 7 Bilance výroby energie z vlastních zdrojů pro výchozí vstupní bilanci ř. ukazatel jednotka roční hodnota 1 Instalovaný elektrický výkon celkem MW - 2 Instalovaný tepelný výkon celkem MW - 3 Výroba elektřiny MWh - 4 Prodej elektřiny MWh - 5 Vlastní technologická spotřeba elektřiny na výrobu elektřiny MWh - 6 Spotřeba energie v palivu na výrobu elektřiny GJ - 7 Výroba tepla GJ - 8 Dodávka tepla GJ - 9 Prodej tepla GJ - 10 Vlastní technologická spotřeba tepla na výrobu tepla GJ - 11 Spotřeba energie v palivu na výrobu tepla GJ - 12 Spotřeba energie v palivu celkem GJ Klíčové hodnoty pro normalizované klimatické podmínky regionu V následujících tabulkách jsou shrnuty klíčové vstupní hodnoty charakterizující klimatické podmínky v regionu a vnitřní podmínky. Průměrná teplota v objektu byla stanovena váženým průměrem vnitřních teplot v závislosti na objemu jednotlivých prostor. Hodnoty pro výpočet denostupňů byly převzaty z ČHMÚ, měřící stanice Benešov. V případě chybějících dat byly údaje převzaty z dlouhodobého průměru nebo stanoveny odborným odhadem. tabulka 8 Klíčové hodnoty pro normalizované podmínky Parametry prostředí Lokalita - Bystřice Dlouhodobý normál ČR Venkovní výpočtová teplota t e -15 C - C Průměrná vnitřní teplota t is t is 19,0 C - C Definovaná teplota pro zahájení vytápění - 13 C - C Průměrná venkovní teplota t es t es 3,90 C 3,8 C Počet dnů otopného období d 245 dní 242 dní Počet denostupňů D o = d (t is-t es) D D Pozn.: Průměrná vnitřní teplota byla stanovena váženým průměrem vnitřních teplot prostor v objektu. rok Průměrná venkovní teplota v topném období [ C] Místní klimatické podmínky Počet dnů otopného období Počet denostupňů D t is , , , Zdravotní středisko Bystřice 13 EA-0262/15008

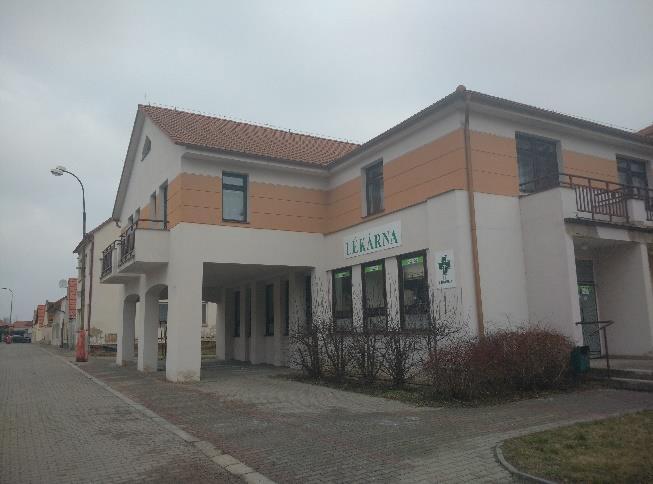

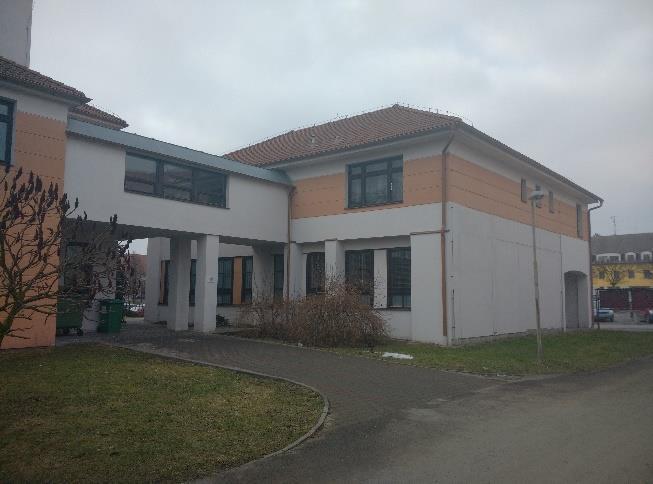

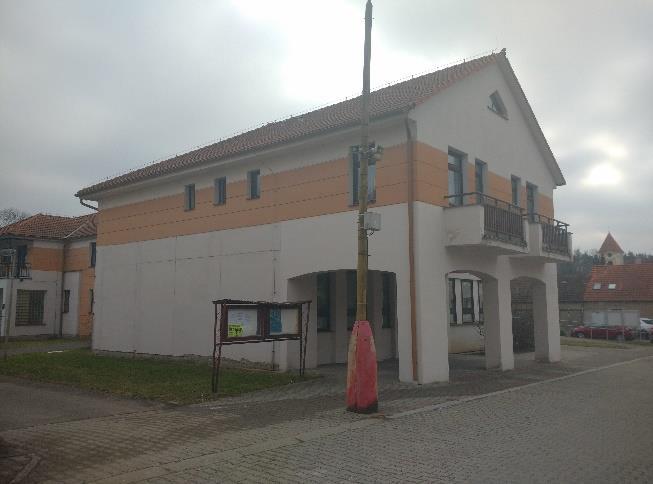

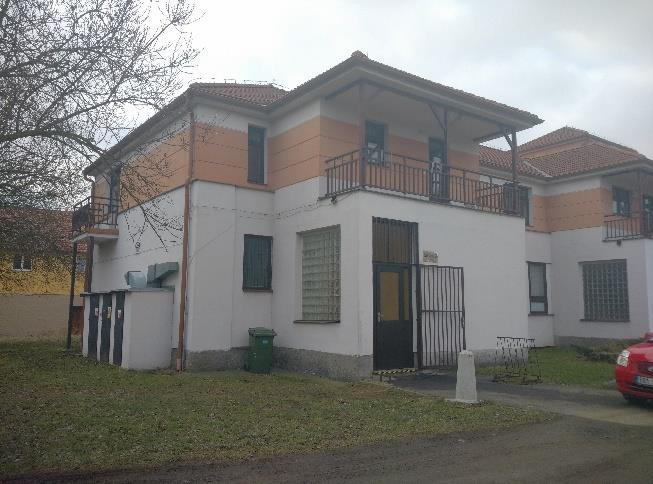

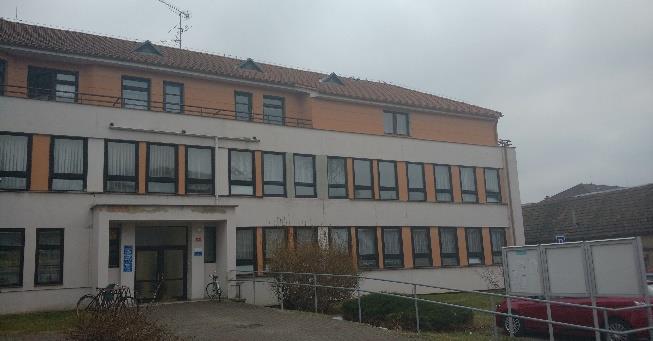

15 2.6 Informace o stavební části Objekt do dnešní doby neprošel žádnou rekonstrukcí řešící tepelně technické vlastnosti obálky budovy. Zdravotní středisko se skládá z budovy lékárny zdravotního střediska a domu s pečovatelskou službou (18 bytových jednotek). DPS se nachází ve druhém patře v přístavbě nad zdravotním střediskem, lékárna je spojena nevytápěnou, uzavíratelnou spojovací chodbou s budovou DPS. Zdravotní středisko bylo postaveno v letech V letech byla provedena nástavba jednoho patra s byty s pečovatelskou službou. Objekt je postaven v technologii montovaného železobetonového skeletu v soustavě MS- 71. Tvoří ho rámová soustava, sloupy 40/40 cm a skryté průvlaky. Obvodové a některé vnitřní stěny nástavby hlavního a zadního pavilonu jsou zděné z pórobetonových tvárnic Ytong, vnitřní nosné pilíře z cihelných bloků. S ohledem na únosnost stávajících stropních panelů a průvlaků jsou stěny podepřeny ocelovými nosníky. Obvodové nosné zdivo je vyzděno za lícem obvodového pláště. Otvorové výplně jsou dřevěné, ve zdravotním středisku a lékárně ve špatném stavu. obrázek 2 Stavební část Zdravotní středisko Bystřice 14 EA-0262/15008

16 Technické a geometrické charakteristiky budovy jsou shrnuty v následují tabulce. tabulka 9 Základní technické parametry budovy Technické parametry objektu Celkem Počet nadzemních podlaží - 3 Počet podzemních podlaží (částečně zapuštěné) - 0 Obestavěný vytápěný prostor budovy m Zastavěná plocha objektu m Energeticky vztažná podlahová plocha m Podlahová plocha všech prostorů v budově m Konstrukce do vedlejších zón / sousedních budov m 2 0 Plocha plné části svislých obvodových konstrukcí m Plocha výplní otvorů m Konstrukce střešní m Konstrukce na styku se zeminou m Konstrukce do nevytápěných prostor m 2 0 tabulka 10 Hodnoty pro stanovení faktoru tvaru objektu Geometrické parametry objektu Celkem Celková plocha ochlazovaných konstrukcí m Objem vytápěné části budovy m Faktor tvaru budovy m 2 /m 3 0, Záměry zadavatele Primárním záměrem provozovatele je úsporné a efektivní provozování předmětu EA. Provozovatel výhledově počítá podle finančních možností rekonstrukce a zateplení obálky objektu. Zdravotní středisko Bystřice 15 EA-0262/15008

17 3 ZHODNOCENÍ VÝCHOZÍHO STAVU 3.1 Energetická bilance a technické ukazatele zdroje energie Průměrnou spotřebu energie na jednotlivé spotřebiče a příslušné náklady za hodnocené období (viz kap. 2.2) dokumentuje následující tabulka. tabulka 11 Základní tvar energetické bilance předmětu EA ř. ukazatel Energie Náklady GJ/rok MWh/rok tis. Kč/rok 1 Vstupy paliv a energie 671,3 186,47 229,3 z toho elektrická energie 33,0 9,16 33,1 z toho CZT 638,3 177,31 196,2 z toho zemní plyn 0,0 0,00 0,0 2 Změna zásob paliv 0,0 0,00 0,0 3 Spotřeba paliv a energie 671,3 186,47 229,3 4 Prodej energie cizím 0,0 0,00 0,0 5 Konečná spotřeba paliv a energie 671,3 186,47 229,3 6 Ztráty ve vlastním zdroji a rozvodech energie 11,0 3,05 6,6 z toho ÚT 6,4 1,77 2,0 z toho TV 4,6 1,28 4,6 7 Spotřeba energie na vytápění 632,0 175,54 194,2 8 Spotřeba energie na chlazení 0,0 0,00 0,0 9 Spotřeba energie na přípravu teplé vody 7,3 2,02 7,3 10 Spotřeba energie na větrání 0,0 0,00 0,0 11 Spotřeba energie na úpravu vlhkosti 0,0 0,00 0,0 12 Spotřeba energie na osvětlení 6,8 1,89 6,8 13 Spotřeba energie na technologické a ostatní procesy 14,3 3,97 14,3 Pozn.: Cenové údaje jsou v úrovni roku 2013 a jsou uvedeny bez DPH. tabulka 12 Základní technické ukazatele vlastního energetického zdroje ř. Název ukazatele Jednotka Hodnota 1 Roční celková účinnost zdroje % - 2 Roční účinnost výroby elektrické energie % - 3 Roční účinnost výroby tepla % - 4 Spotřeba energie v palivu na výrobu elektřiny GJ/MWh - 5 Spotřeba energie v palivu na výrobu tepla GJ - 6 Roční využití instalovaného elektrického výkonu hod - 7 Roční využití instalovaného tepelného výkonu hod - Pozn.: Předmět EA nemá vlastní zdroj tepla. Zdravotní středisko Bystřice 16 EA-0262/15008

18 3.1.1 Vyhodnocení spotřeby tepla denostupňovou metodou Pro zohlednění vlivů konkrétních klimatických podmínek v lokalitě a pro objektivní porovnání spotřeby tepla na vytápění v jednotlivých letech se provádí přepočet spotřeby tepla pro vytápění denostupňovou metodou a je určena průměrná hodnota spotřeby tepla pro vytápění pro kontrolu a určení skutečné výše tepelné ztráty objektu. tabulka 13 Přepočet spotřeby tepla na vytápění na dlouhodobý průměr Rok Spotřeba tepla na vytápění Zhodnocení tepla pro vytápění Skutečný počet denostupňů Normový počet denostupňů Přepočtená spotřeba tepla GJ D o D o GJ , , , , , ,4 Celkem 1 915, , , ,2 Průměr 638, , ,5 781, Upravená energetická bilance objektu Na základě provedeného přepočtu skutečné spotřeby je sestavena výsledná vstupní energetická bilance objektu, která je dále použita jako výchozí stav pro výpočet úspor jednotlivých variant. Vzhledem k různým klimatickým podmínkám v jednotlivých letech jde o metodu, která sjednocuje spotřeby tepla na vytápění na stejnou bázi (dlouhodobý průměr denostupňů). tabulka 14 Upravená vstupní energetická bilance objektu ř. ukazatel Energie Náklady GJ/rok MWh/rok tis. Kč/rok 1 Vstupy paliv a energie 814,7 226,3 273,4 z toho elektrická energie 33,0 9,16 33,1 z toho CZT 781,7 217,15 240,3 z toho zemní plyn 0,0 0,00 0,0 2 Změna zásob paliv 0,0 0,00 0,0 3 Spotřeba paliv a energie 814,7 226,31 273,4 4 Prodej energie cizím 0,0 0,00 0,0 5 Konečná spotřeba paliv a energie 814,7 226,31 273,4 6 Ztráty ve vlastním zdroji a rozvodech energie 12,4 3,45 7,0 z toho ÚT 7,8 2,17 2,4 z toho TV 4,6 1,28 4,6 7 Spotřeba energie na vytápění 773,9 214,98 237,9 8 Spotřeba energie na chlazení 0,0 0,00 0,0 9 Spotřeba energie na přípravu teplé vody 7,3 2,02 7,3 10 Spotřeba energie na větrání 0,0 0,00 0,0 11 Spotřeba energie na úpravu vlhkosti 0,0 0,00 0,0 12 Spotřeba energie na osvětlení 6,8 1,89 6,8 13 Spotřeba energie na technologické a ostatní procesy 14,3 3,97 14,3 Pozn.: Cenové údaje jsou v úrovni roku 2013 a jsou uvedeny bez DPH. Zdravotní středisko Bystřice 17 EA-0262/15008

19 tabulka 15 Bilance výroby energie z vlastních zdrojů pro přepočtenou bilanci ř. Název ukazatele Jednotka Hodnota 1 Instalovaný elektrický výkon celkem MW - 2 Instalovaný tepelný výkon celkem MW - 3 Výroba elektřiny MWh - 4 Prodej elektřiny MWh - 5 Vlastní technologická spotřeba elektřiny na výrobu elektřiny MWh - 6 Spotřeba energie v palivu na výrobu elektřiny GJ - 7 Výroba tepla GJ - 8 Dodávka tepla GJ - 9 Prodej tepla GJ - 10 Vlastní technologická spotřeba tepla na výrobu tepla GJ - 11 Spotřeba energie v palivu na výrobu tepla GJ - 12 Spotřeba energie v palivu celkem GJ - Pozn.: Předmět EA nemá vlastní zdroj tepla. tabulka 16 Základní technické ukazatele vlastních energet. zdrojů - přepočtená bilance ř. Název ukazatele Jednotka Hodnota 1 Roční celková účinnost zdroje % - 2 Roční účinnost výroby elektrické energie % - 3 Roční účinnost výroby tepla % - 4 Spotřeba energie v palivu na výrobu elektřiny GJ/MWh - 5 Spotřeba energie v palivu na výrobu tepla GJ - 6 Roční využití instalovaného elektrického výkonu hod - 7 Roční využití instalovaného tepelného výkonu hod - Pozn.: Předmět EA nemá vlastní zdroj tepla. Zdravotní středisko Bystřice 18 EA-0262/15008

20 3.2 Zhodnocení stávajícího stavu budovy Budova dosud neprošla žádnou rekonstrukcí se zaměřením na zlepšení tepelně technických vlastností budovy Posouzení tepelně technických vlastností obálky budovy dle ČSN :2011 Některé konstrukce budovy prošly rekonstrukcí se zaměřením na zlepšení tepelně technických vlastností obvodových konstrukcí. Skladby jednotlivých konstrukcí na hranici obálky budovy, tzn. skladby konstrukcí ohraničujících vytápěnou část budovy, byly převzaty z dokumentace. V této kapitole jsou zhodnoceny stávající stavební konstrukce objektu s ohledem na požadavek ČSN :2011. Pozn.: Výpis požadovaných a doporučených hodnot součinitele prostupu tepla pro jednotlivé konstrukce tak, jak je uvádí ČSN :2011 jsou uvedeny v příloze EA. Součinitele prostupu tepla jednotlivých konstrukcí a jejich hodnocení s ohledem na požadavky ČSN :2011. je uvedeno v příloze 10.4 Protokol k energetickému štítku obálky budovy ČSN :2011 stávající stav. Z hlediska požadavku na součinitel prostupu tepla dle ČSN :2011 je patrné, že, kromě nových plastových oken a vstupů, všechny konstrukce obálky budovy překračují požadavek normy Výpočet měrné tepelné ztráty (ČSN EN ISO ) Pro výpočet měrné tepelné ztráty objektu byla použita dostupná výkresová dokumentace a informace provozovatele. Byly definovány okrajové podmínky, jak je uvádí kapitola 2.5. Vypočtené součinitele prostupu tepla uvádí předchozí tabulka. Z hlediska ucelenosti výpočtu, stejnému stavebnímu systému jednotlivých částí objektu a jejich celkovému propojení bude výpočet proveden jako pro jednu celistvou budovu. Vlastní výpočet měrné tepelné ztráty je proveden metodikou podle normy ČSN EN ISO tabulka 17 Rozdělení měrné tepelné ztráty Konstrukce Plocha [m 2 ] Měrná tepelná ztráta [W/K] Konstrukce do vedlejších zón / sousedních budov 0 0,0 Konstrukce svislé neprůsvitné ,8 Konstrukce prosklené ,4 Konstrukce střešní ,9 Podlaha na terénu ,5 Konstrukce do nevytápěných prostor 0 0,0 Vliv tepelných mostů 0,1.A 362,7 Měrná tepelná ztráta prostupem tepla H T ,2 Větrání - 624,5 Měrná tepelná ztráta celkem H T + H V ,7 Zdravotní středisko Bystřice 19 EA-0262/15008

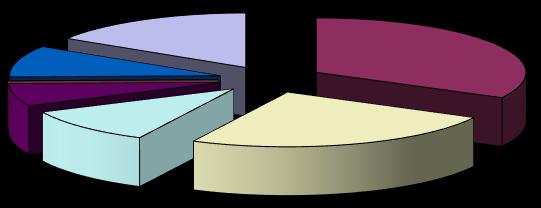

21 graf 1 Poměr měrných tepelných ztrát objektu Měrná tepelná ztráta [W/K] Vliv tepelných mostů 9% Větrání 16% Konstrukce do vedlejších zón / sousedních budov 0% Konstrukce svislé neprůsvitné 33% Konstrukce do nevytápěných prostor 0% Podlaha na terénu 7% Konstrukce střešní 11% Konstrukce prosklené 24% Největší tepelné ztráty prostupem ze stavebních konstrukcí vykazují dle výpočtu konstrukce obvodových stěn, stropu pod nevytápěnou půdou a původní otvorové výplně. Ztráta tepla infiltrací je důsledkem netěsnosti otvorových výplní a způsobu výměny vzduchu ve vnitřních prostorech, které nemají nucené větrání (převážná většina vytápěného objemu). Tuto ztrátu je možné technickými prostředky i chováním obyvatel (větrání) omezit, avšak pouze na takovou míru, aby byly dodrženy hygienické požadavky na minimální výměnu vzduchu. Celková spotřeba energie na větrání je spočtena k zajištění hygienického minima čerstvého vzduchu a nelze ji nikterak jednoduše redukovat (ke snížení ztráty tepla infiltrací by bylo nutné realizovat nucené větrání s rekuperací či recirkulací vzduchu) Průměrný součinitel prostupu tepla a energetický štítek obálky budovy Průměrný součinitel prostupu tepla U em dle ČSN :2011 slouží k hodnocení stavebně energetických vlastnosti budov v zimním období. Hodnocení se vztahuje na prostup tepla obálkou budovy, vyjadřuje tedy vliv samotného stavebního řešení. V hodnocení nejsou zohledněny žádné nejisté faktory jako je vliv lidského faktoru užívání budovy, způsobu vytápění, jeho regulace či vliv klimatických podmínek. Hodnocená budova (nebo její ucelená část - zóna) musí dle ČSN :2011 splňovat podmínku: U em U em, N, [W/(m 2.K)], kde: U em je průměrný součinitel prostupu tepla budovy, U em, N je požadovaný průměrný součinitel prostupu tepla. Požadovaný průměrný součinitel prostupu tepla Uem,N se stanoví výpočtovým postupem dle ČSN :2011 čl metodou referenční budovy. Zároveň platí, že hodnota požadavku nesmí překročit limity: pro nové obytné budovy U em, N = 0,5 pro ostatní budovy U em, N = 0,30 + (0,15 / (A/V)) a zároveň pro A/V 0,2 je U em, N = 1,05 a pro A/V 1,0 je U em, N = 0,45 Pozn.: Uvedený postup platí pro budovy s převažující vnitřní návrhovou teplotou v intervalu 18 C až 20 C. Zdravotní středisko Bystřice 20 EA-0262/15008

22 Referenční budova je virtuální budova stejných rozměrů a stejného prostorového uspořádání jako budova hodnocená, shodného účelu a shodného umístění, na jejíchž všech plochách obálky budovy jsou použity konstrukce se součiniteli prostupu tepla právě odpovídajícími příslušné normové požadované hodnotě ( viz kapitola 3.2.1). Doporučená hodnota se vypočte ze vztahu: U em,rec = 0,75 U em,n [W/(m 2.K)] Hodnocení dle průměrného součinitele prostupu je vyjádřeno v Energetickém štítku obálky budovy, který obsahuje klasifikaci prostupu tepla obálkou budovy a jeho grafická podoba dle ČSN :2011 a protokol o výpočtu jsou uvedeny v přílohách EA. Klasifikaci tříd prostupu tepla obálkou budovy podle ČSN :2011 uvádí následující tabulka. Klasifikační ukazatel CI se stanoví: CI = U em / U em,n [-] tabulka 18 Klasifikační třídy prostupu tepla obálkou budovy Klasifikační Prům. souč. prostupu tepla Klasifikační třídy budovy U em [W/(m 2 Slovní vyjádření K)] ukazatel CI A U em 0,5 U em,n Velmi úsporná CI 0,5 B 0,5 U em,n < U em 0,75 U em,n Úsporná 0,5 CI 0,75 C 0,75 U em,n < U em U em,n Vyhovující 0,75 CI 1,0 D U em,n < U em 1,5 U em,n Nevyhovující 1,0 CI 1,5 E 1,5 U em,n U em < 2,0 U em,n Nehospodárná 1,5 CI 2,0 F 2,0 U em,n U em < 2,2 U em,n Velmi nehospodárná 2,0 CI 2,5 G U em > 2,5 U em,n Mimořádně nehospodárná CI 2,5 tabulka 19 Průměrný součinitel prostupu tepla (ČSN :2011) Průměrný součinitel prostupu tepla (ČSN :2011) A/V - faktor tvaru budovy 0,59 m 2 /m 3 H t - měrná ztráta prostupem 3 271,2 W/K U em - průměrný součinitel prostupu tepla 0,90 W/(m 2 K) U em,n,rq - průměrný součinitel prostupu tepla (požadovaný) 0,43 W/(m 2 K) U em,n,rc - průměrný součinitel prostupu tepla (doporučený) 0,32 W/(m 2 K) Klasifikační ukazatel CI 2,09 F - Velmi nehospodárná Budova splňuje požadavek na průměrný součinitel prostupu tepla dle ČSN :2011, pokud všechny součinitele prostupu tepla jsou menší nebo rovny doporučeným hodnotám nebo pokud U em U em,n. Jak je patrno z hodnot uvedených v tabulce, předmět EA tento požadavek nesplňuje. Zdravotní středisko Bystřice 21 EA-0262/15008

23 3.2.4 Posouzení měrné spotřeby tepla pro vytápění Tato kapitola obsahuje posouzení měrné spotřeby tepla pro vytápění budov dle vyhl. č. 78/2013 Sb. a zároveň dle revidované normy ČSN :2011. Přehled o vstupních údajích a měrných spotřebách tepla požadovaných a skutečných pro objekt ukazují následující tabulky. Požadavky na energetickou náročnost jsou splněny, je-li energetická náročnost hodnocené budovy nižší než energetická náročnost referenční budovy. Referenční budova je výpočtově vytvořená budova téhož druhu, stejného tvaru, velikosti a vnitřního uspořádání, se stejným typem standardizovaného provozu a užívání jako hodnocená budova, a technickými normami předepsanou kvalitou obálky budovy a jejích energetických systémů. Výpočet potřeby tepla na vytápění je proveden podle ČSN EN ISO a ČSN Protokol o výpočtu je uveden v příloze. tabulka 20 Hodnocení energetické náročnosti vytápění Hodnocení energetické náročnosti vytápění Hodnocená budova Potřeba energie pro vytápění 760,7 GJ/rok Uvažovaná účinnost výroby tepla 99,0 % Spotřeba energie pro vytápění 768,3 GJ/rok Referenční budova Požadovaná potřeba tepla 336,2 GJ/rok Uvažovaná účinnost výroby tepla 99,0 % Požadovaná spotřeba tepla 339,6 GJ/rok Hodnocení energetické náročnosti vytápění (vyhl. č.148/2007 Sb.) Dodaná energie na vytápění Q fuel,h 768,3 GJ/rok Požadovaná energetická náročnost vytápění R rq,h 339,6 GJ/rok Měrná potřeba energie na celkovou podl. plochu EP A 154,9 kwh/(m 2.rok) Klasifikace NEVYHOVUJE Účinnost výroby tepla pro referenční budovu stanovena odborným odhadem. Zdravotní středisko Bystřice 22 EA-0262/15008

24 3.3 Zhodnocení technologické části Vytápění Objekt nemá vlastní zdroj tepla. Do předávací stanice je přivedena pára z městského horkovodu, ze sytému CZT města Bystřice. Teplota topné vody je ekvitermně regulována autonomně pro jednotlivé topné okruhy. Jsou nastaveny pravidelné automatické teplotní útlumy. Topná tělesa jsou na přívodu topného média vybaveny radiátorovými ventily s termostatickými hlavicemi. Požadavky zákona č. 406/2000 Sb. ve znění pozdějších novelizací v 6 odst. 7 o instalaci zónové regulace a regulace v místě konečné spotřeby jsou splněny. Celý systém zásobování teplem je na uspokojivé úrovni a nevykazuje viditelné nedostatky. V následující tabulce je provedeno porovnání teoretické spotřeby tepla na vytápění stanovenou bilančním výpočtem při zohlednění regulace otopného systému a účinnosti zdroje tepla se skutečnou spotřebou tepla vytápění. tabulka 21 Porovnání teoretické a skutečné spotřeby tepla na ÚT Budova Porovnání teoretické a skutečné spotřeby tepla na ÚT Prům. Měrná Teoretická vnitřní tepelná spotřeba tepla teplota ztráta na ÚT Skutečná spotřeba tepla na ÚT C W/K GJ/rok GJ/rok Zdravotní středisko Bystřice 19, ,7 768,3 781,7 Účinnosti vytápěcího systému ukazuje následující tabulka. tabulka 22 Ukazatele účinnosti samotného systému vytápění Ukazatele účinnosti vytápění Celková tepelná ztráta 127,7 kw Roční energetická účinnost výroby tepla 99,0 % Teoretická spotřeba tepla na vytápění 768,3 GJ/rok Spotřeba energie na vytápění 781,7 GJ/rok Celková roční účinnost vytápěcího systému 98,3 % Pozn.: Hodnota tepelné ztráty je pouze orientační, pro potřeby případného návrhu zdroje tepla je potřeba tuto hodnotu stanovit dle příslušných topenářských norem. Z hodnot uvedených v tabulce vyplývá, že skutečná spotřeba tepla na vytápění je prakticky srovnatelná s teoreticky vypočtenou hodnotou v EA. Teoretická spotřeba tepla na vytápění je stanovena pro návrhové vnitřní teploty a uvažovanou účinnost výroby tepla. Rozdíl oproti celkové skutečné spotřebě tepla tedy reflektuje i případné vytápění budovy na vyšší nebo nižší než návrhové teploty. Dále tento rozdíl může být způsoben několika faktory, a to např. nevhodným chováním uživatel budovy v oblasti větrání, místní regulace otopné soustavy. Celková účinnost vytápění ukazuje, že stávající systém vytápění pracuje relativně efektivně vzhledem ke svým možnostem (stanoveno oproti výpočtu), současný stav však nabízí prostor k dalším úsporám především ve stavebních úpravách zaměřených na tepelně technické vlastnosti obalových konstrukcí. Zdravotní středisko Bystřice 23 EA-0262/15008

25 3.3.2 Příprava TV Pro určení, zda-li je účinnost výroby a dodávky teplé užitkové vody na dostatečné úrovni, je vhodné posoudit její přípravu dle vyhlášky č. 194/2007 Sb. V 5 a dále v příloze č. 2 a v příloze č. 3 této vyhlášky je uveden postup pro stanovení měrného ukazatele pro přípravu teplé užitkové vody, který požaduje spotřebu tepla na ohřátí 1 m 3 teplé vody, resp. kolik tepla je potřeba na přípravu TV na metr čtvereční podlahové plochy (orientační ukazatel). Pokud hodnota skutečného měrného ukazatele přípravy teplé užitkové vody je menší než jeho maximální (ve vyhlášce daná) hodnota, lze konstatovat, že teplá užitková voda je připravována úsporně. Příprava TV je zajištěna pomocí el. průtokových ohřívačů umístěných v místě spotřeby. Spotřeba el. energie ani spotřeba studené vody pro přípravu TV nejsou samostatně měřeny. Výpočet spotřeby tepla na přípravu TV byl proveden dle ČSN EN , 2, 3 a je uveden v příloze EA. tabulka 23 Posouzení přípravy TV dle vyhlášky č. 194/2007 Sb. (kritérium GJ/m 3 )(vypočteno) Množství ohřáté TV Spotřeba tepla na ohřev TV M dov M skut m 3 /rok GJ GJ/m 3 GJ/m ,9 0,339 0,283 tabulka 24 Posouzení přípravy TV dle vyhlášky č. 194/2007 Sb. (kritérium GJ/(m 2 rok)) Podlahová plocha Spotřeba tepla na ohřev TV M dov M skut m 2 GJ GJ/(m 2 rok) GJ/(m 2 rok) ,9 0,010 0,009 tabulka 25 Vyčíslení tepelných ztrát v rozvodech TV Množství ohřáté TV Spotřeba tepla na ohřev TV Teoret. potřeba na ohřev TV Ztráty v rozvodech a ve zdroji m 3 /rok GJ/rok GJ GJ/rok % 42 11,9 7,3 4,6 38,6 Příprava teplé užitkové vody je úsporná, pokud platí, že M skut<m dov. Pokud platí pouze M skut<m dovmax, pak je naplněn mezní požadavek vyhlášky č. 194/2007 Sb. Z výpočtů vyplývá, že spotřeba tepla na přípravu TV nepřekračuje hodnotu měrného ukazatele přípravy TV stanovenou ve vyhlášce č. 194/2007 Sb., příprava TV je tedy podle této vyhlášky vyhovující Vzduchotechnická zařízení a chlazení Veškeré prostory předmětu EA jsou větrány přirozeně pomocí oken. Jsou osazeny pouze lokální odtahy ze sociálních zařízení bez výrazného potenciálu úspor. Strojní chlazení vnitřních prostor není instalováno. Zdravotní středisko Bystřice 24 EA-0262/15008

26 3.3.4 Rozvody energií Na základě vyhlášky č. 480/2012 Sb. a vyhlášky č. 193/2007 Sb. je vhodné posoudit tloušťku izolace rozvodů tepla a chladu. V 5, odst. 9 a odst. 11 a dále v příloze č. 3 této vyhlášky č. 193/2007 Sb. je uveden postup pro určení minimální tloušťky tepelné izolace rozvodů. V 8, odst. 1 této vyhlášky je uvedena minimální tloušťka tepelné izolace zásobníků teplé vody a otevřených expanzních nádob, a to 100 mm. Vzhledem k tomu, že požadavek vyhlášky na minimální tloušťku tepelné izolace rozvodů se stanovuje výpočtem a je odlišný pro různé typy a materiály potrubí, nelze ho zde jednoduše uvést v číselné podobě. Pro orientaci je uveden výpočet požadavku pro ocelovou trubku bezešvou (hodnoty určeny pro teplotu média 70 C). Vlastní výpočet tloušťky izolací komplikuje poměrně obtížný výpočet dvou součinitelů přestupu tepla: 1) součinitel přestupu tepla z otopného média do trubky 2) součinitel přestupu tepla z povrchu izolace do okolního prostředí První z nich lze zanedbat vzhledem k malému tepelnému odporu. Druhý lze vypočítat na základě přibližných rovnic. Pro další postup bude použitý přibližný výpočet: tiz t2 2 1,163 * Diz Průměrná teplota okolí t 2 na venkovní straně potrubí je uvažována 15 C. Povrchová teplota izolace je na začátku výpočtu odhadnuta a pomocí iteračního výpočtu dále upřesněna. tabulka 26 Tabulka vypočtených tlouštěk izolací dle vyhlášky č. 193/2007 Sb. Potrubí 0,25 Ocelová trubka bezešvá Tloušťka izolace - požadavek DN W/(mK) mm DN 10 až DN 15 0,04 35 DN 20 až DN 32 0,04 45 DN 40 až DN 65 0,04 45 DN 80 až DN 125 0,04 60 DN 150 až DN200 0,04 80 Vzhledem k tomu, že vyhláška se vztahuje pouze na nově zřizovaná nebo podstatně rekonstruovaná zařízení, nevyplývá tedy pro daný předmět EA žádný právní požadavek k nápravě nevyhovujícího stavu. Povinnost uvést tloušťky tepelné izolace v soulad s požadavky vyhlášky připadá pouze v případě podstatnější rekonstrukce zařízení. Zdravotní středisko Bystřice 25 EA-0262/15008

27 4 NAVRŽENÁ OPATŘENÍ 4.1 Druhy úsporných opatření Úsporná opatření je možné dělit: a) podle rozsahu investice beznákladová - opatření především organizačního charakteru. Jedná se např. o dodržování vnitřních teplot v jednotlivých prostorech, realizaci útlumových programů (snižování teplot v nočních hodinách nebo při dlouhodobé nepřítomnosti osob), energetický management apod. nízkonákladová - opatření, která za poměrně malých investičních nákladů vyvolají efekt úspor energie. Jedná se např. o utěsnění oken (snížení infiltrace), instalace samozavírání dveří apod. vysokonákladová - opatření týkající se kompletní rekonstrukce systému vytápění, fasády (výměna oken, zateplení), apod. b) podle velikosti úspor a ekonomické návratnosti opatření opatření s rychlou návratností - takové opatření, které dosahuje vysokých úspor energie v poměru k vynaloženým nákladům. Pro taková opatření musí již být vytvořeny podmínky. opatření nenávratná nebo s vysokou dobou ekonomické návratnosti - jsou to opatření směřující obecně ke snižování energetické náročnosti provozu zařízení. Zdravotní středisko Bystřice 26 EA-0262/15008

28 4.2 Beznákladová a nízkonákladová opatření Opatření A - Energetický management Základní znaky osvěta pro uživatele - doporučení uživatelům a důraz na jejich dodržování zodpovědnost za energetickou náročnost provozu Náklady na energie jsou tvořeny náklady variabilními a fixními (cena zařízení rozpočítaná na jednotku energie, stálá obsluha, servis apod.). Všechny tyto náklady by měl posuzovat energetický management (dále jen EM). Jedná se o uzavřený cyklický proces neustálého zlepšování energetického hospodářství v budovách, který se skládá z následujících činností: měření spotřeby energie - stanovení potenciálu úspor energie - realizace opatření - vyhodnocení a porovnání velikosti úspor předpokládaných a skutečně dosažených. obrázek 3 Princip neustálého zlepšování energetického hospodářství Inventarizace energetických procesů v budovách měření spotřeby Proces neustálého zlepšování energetického hospodářství návrhy na opatření pro úspory energie interpretace výsledků Energetický management jejich vyhodnocení zlepšení Cílem Energetického managementu v budově je zabezpečit: správný provoz technických instalací rychlé zjištění chyb/poruch technických instalací a provozních postupů snížení spotřeby energie Energetický management se také zabývá správným užíváním budovy. Je prokázáno, že po provedení konkrétního opatření jeho přínosy v čase klesají převážně vlivem neukázněnosti uživatelů budovy. Je třeba dodržovat tyto obecné zásady: Vytápění Nastavení a provádění teplotních útlumů dle vyhlášky č. 194/2007 Sb. a to tak, aby útlumem nebyla podkročena teplota tepelné stability objektu. Důsledně provádět útlumy vytápění v době nepřítomnosti uživatelů Nastavení regulace otopného systému tak, aby byla dodržována vyhláška č.194/2007 Sb., což znamená vytápění prostor maximálně o 2 C více nežli je pro vnitřní prostor projektem stanovená teplota. Nepřetápět jednotlivé místnosti. Zvýšení teploty v místnosti o 1 C znamená zvýšení spotřeby tepla o cca 6%. Záclona by měla usměrňovat proudění tepla směrem do místnosti, nesmí zakrývat zdroj tepla a tím bránit šíření tepla. Nejvhodnější je záclona sahající po parapetní desku, před dlouhodobějším odchodem je vhodné zatahovat závěsy. Zdravotní středisko Bystřice 27 EA-0262/15008

29 Účinné a energeticky úsporné větrání. Částečně pootevřené okno je nesprávným větráním. Energeticky nejúspornější je větrání nárazové, tzn. vypnout topení a v závislosti na venkovní teplotě větráme zpravidla dvakrát denně po dobu 5 minut každou místnost. Čím je chladněji, tím je kratší doba větrání, protože výměna vzduchu proběhne rychleji. Za otopná tělesa je vhodné umístit hliníkovou fólii s tepelnou izolací nalepenou na stěnu, která snižuje pronikání tepla přes stěnu a odráží teplo zpět do místnosti. Pravidelné čištění otopných těles (dvakrát do roka). Pravidelné odvzdušňování otopné soustavy (v topném období alespoň jednou za dva měsíce). Zavírání dveří vytápěných nebo ochlazovaných místností. Průběžné sledování spotřeby tepla pro vytápění. Oprava porušené tepelné izolace rozvodů tepla v rámci pravidelných kontrol a revizí Údržba regulačních prvků (zejména funkčnost TRV, vnitřních termostatů, apod.). tabulka 27 Přehled teplot ve vybraných místnostech Teploty ve vnitřních prostorech Ordinace C Obytné prostory 20 C Kanceláře 20 C Vytápěné chodby C Pozn.: Jedná se o vnitřní výpočtové teploty t i dle ČSN Je vhodné zvážit zavedení pravidelného sledování a vyhodnocování spotřeby tepla. Základní nástroj zde tvoří energeticko - teplotní diagram, tj. křivka, kde na vodorovnou osu nanášíme hodnoty průměrné venkovní teploty za týden T ( C.týd. -1 ), na svislou osu hodnoty spotřeby energie na vytápění E vztažené na m 2 vytápěné plochy, které byly naměřeny během jednoho týdne (kwh.m -2.týd. -1 ). Každý záznam bude průsečíkem hodnot E a T za jeden týden. Čára vedená těmito naměřenými hodnotami se nazývá E-T křivka. E-T křivka ukazuje, jaká by měla být spotřeba v závislosti na venkovní teplotě. Měření průměrné teploty Měření se provádí pomocí přístroje automaticky počítajícího průměrnou venkovní teplotu vzduchu po nastavený časový úsek. Přístroj bývá umístěn uvnitř budovy, snímač teploty v exteriéru (nejlépe severní fasáda). Měření spotřeby energií Odečet na fakturačním měřidle, kde se odečte množství spotřebované energie v GJ či MWh. Převedením na kwh dostaneme spotřebu tepelné energie objektu. Přepočet Zjištěný počet kwh se podělí vytápěnou podlahovou plochou a dostaneme týdenní množství spotřebovaných kwh vztažených na m 2 (kwh/týd/m 2 ). E-T křivku je vhodné stanovit za období několika měsíců topné sezóny. Při jejím stanovování je třeba sledovat správnou funkci soustavy vytápění, aby byla vyloučena možnost ovlivnění případnou poruchou regulace apod. Při případné poruše dojde ke zvýšení spotřeby energie, které se projeví hodnotou mimo interval běžných hodnot spotřeby energie (červená tečka). Obvyklá velikost intervalu (čárkovaně), ve kterém kolísají spotřeby energie na vytápění vlivem solárních a vnitřních zisků, je cca 5 %. Při jejím překročení je nutno hledat příčinu. Pravidelné sledování spotřeb může upozornit na přetápění objektu a celkové špatné hospodaření s energií. Náklady na instalaci přístroje sledujícího průměrnou venkovní teplotu jsou 10 tis. Kč. Úspora dosažená tímto opatřením se může projevit pouze v delším časovém horizontu, kdy může indikovat Zdravotní středisko Bystřice 28 EA-0262/15008

30 zhoršenou funkci TRV, změnu hydraulického vyvážení otopné soustavy a s tím spojené přetápění či nedotápění některých částí objektu. graf 2 Příklad E-T křivky při diagnostikování poruchy 12,00 Týdenní spotřeba energie pro vytápění v závislosti na průměrné týdenní venkovní teplotě 10,00 [kwh/týd/m 2 ] 8,00 6,00 4,00 Větrání Správný způsob větrání je nezbytný pro vhodné užívání budov, kterým lze dosáhnout významných úspor energie. Je nezbytné dodržovat následující zásady. TV Větrat krátce, ale intenzivně (3 5x denně po 10 minutách) při rychlém a intenzivním větrání se neochladí stěny tolik jako při dlouhodobém větrání na mikroventilaci. Větrat pouze při současném utlumení topných těles respektive utlumovat tělesa ještě před větráním (20 30 min.), sálavé teplo z otopného tělesa tak neuniká oknem ven. Teprve až když je otopné těleso vychladlé, je vhodné začít s větráním. Větrání mikroventilací je nedostatečné i z hygienického hlediska, nezajistí potřebnou výměnu vzduchu v místnosti. Důsledná izolace rozvodů a zásobníků TV Nenechávat trvale téci teplou vodu. Oprava kapajících kohoutků. 10 kapek za minutu představuje za měsíc ve spotřebě navíc cca 170 litrů vody! Armatury s provzdušňovačem vody (perlátor) u kterých je oproti klasickým bateriím zhruba poloviční výtokové množství. Pákové baterie rychlejší a snadnější nastavení požadované teploty vody a možnost jednoduchého přerušení průtoku vody. V porovnání s klasickými směšovacími bateriemi uspoří pákové baterie až okolo 20 % vody. Úsporná sprchová hlavice se stop ventilem místo běžně používané sprchové hlavice. Podstatou úspor vody při sprchování je omezení průtoku. Elektrická energie 2,00 0, [ C] Dbát na volbu vhodné sazby elektrické energie při změně způsobu užívání prostor nebo změně spotřebičů. Pravidelná kontrola elektrorozvodů. Přechodové odpory v jednotlivých spojích elektrické instalace zvyšují spotřebu elektřiny a mohou vést i k požáru. Při výběru elektrospotřebiče dbát na energetickou náročnost. To platí zejména pro spotřebiče o vyšších příkonech či s dlouhou dobou denního provozu (údaj o spotřebě elektřiny (v kwh/24 hodin)) by měl být jedním ze základních kritérií při výběru. Zdravotní středisko Bystřice 29 EA-0262/15008

31 Stanovení a provádění komplexního plánu údržby osvětlovací soustavy, včetně pravidelných intervalů čištění a výměny světelných zdrojů. Úsporné chování uživatelů a správné užívání osvětlovací soustavy, tj. nezapínat osvětlení v době kvalitních přirozených světelných podmínek, nesvítit v nepřítomnosti uživatelů budovy, zhasínat na soc. zařízeních apod. Možnost využití pohybových senzorů pro spínání osvětlovací soustavy ve vybraných prostorech. Pro dosažení využití potenciálu úspor, se doporučuje, v rámci běžné údržby a oprav světelných zdrojů, použít nové úsporné světelné zdroje (kompaktní zářivky, lineární třípásmové zářivky), které jsou energeticky méně náročné. Použití kompaktních zářivek se doporučuje u svítidel svítících více než jednu hodinu denně a kde nedochází k častému zapínání a vypínání světelného zdroje (zkracuje životnost kompaktní zářivky). Energetický management se zabývá i pravidelnou údržbou zařízení, která přímo nesouvisí se spotřebou energií nebo na ní má malý vliv. U elektrických zařízení je nutno dbát na jejich pravidelnou a včasnou údržbu. Je nutné si uvědomit, že při nedostatečném osvětlení může dojít k úrazu, úspora tak v tomto případě nesmí být nadřazena bezpečnosti, proto je nutné zajistit správnou funkci osvětlení společných prostor i za cenu vyšší spotřeby energie. Kompaktní zářivka by měla být vybavena zařízením pro zpoždění startu (tzv. teplý start), které výrazně prodlužuje její životnost. Součástí energetického managementu je i volba sazeb za dodávku energií. Je doporučena pravidelná kontrola (1 x ročně) vhodnosti odběrových sazeb vzhledem ke skutečným spotřebám energií v objektu. Fungující energetický management v některých případech dokáže výrazně snížit náklady na energie. Konkrétní vyčíslení úspor energie je však velice obtížné, neboť je závislé na mnoha faktorech - finanční motivací členů EM počínaje a cenami energie konče. Efektivita opatření je závislá i na dobré vůli jednotlivých uživatelů budovy, zda-li se budou řídit těmito obecnými zásadami. Z tohoto důvodu nebude opatření ekonomicky hodnoceno, ani nebude zahrnuto do vyčíslení jednotlivých variant. Obvyklá úspora energií se pohybuje v řádu procent spotřeby energií. S výše uvedenými obecnými zásadami energeticky správného užívání budovy by měli být seznámeni všichni uživatelé. Zdravotní středisko Bystřice 30 EA-0262/15008

32 4.3 Vysokonákladová opatření Navrhovaná úsporná opatření jsou řešena s ohledem na požadavky dotačního programu OPŽP. Před realizací jednotlivých opatření je třeba provést podrobný stavebně technický průzkum dotčených konstrukcí resp. podrobné tepelně technické hodnocení konstrukcí s důrazem na vlhkostní bilanci konstrukce. Doporučujeme také provést statické posouzení nosné konstrukce od přitížení vlivem realizace zateplení. Níže posuzované konstrukce a jejich vlastnosti jsou pouze orientační a musí být upřesněny po konzultaci s projektantem a na základě průzkumu stávajícího stavu skladby stávajících konstrukcí. Projektant následně spočítá a posoudí tepelně technické vlastnosti konstrukce Opatření C Výměna původních otvorových výplní Konstrukce: Okna dřevěná zdvojená Dřevěné a kovové vstupy Vstupy do spojovací chodby Původní výplně otvorů nesplňují současné tepelně technické požadavky, jsou již na konci své životnosti a jsou zde značné problémy s těsností oken, což se projevuje především na návětrných stranách objektu, kde dochází k citelnému ochlazování vnitřních prostor. Proto je doporučena jejich výměna. Požadovaná hodnota normou ČSN : 2011 na součinitele prostupu tepla u svislých výplní otvorů je U w,rq = 1,5 W/m 2 K pro okna, resp. U w,rq = 1,7 W/m 2 K pro vstupy. Doporučená hodnota je U w,rc = 1,2 W/m 2 K. Návrh opatření zahrnuje výměnu všech původních ochlazovaných výplní otvorů v celém objektu. Výměna se provede za výplně s plastovým rámem a s izolačním dvojsklem či trojsklem. Je doporučeno použití rámů s dvoustupňovým těsněním funkční spáry. Zároveň dojde k výraznému omezení spárové infiltrace, proto je nutné zajistit pravidelné větrání. Pokud nebudou prostory dostatečně větrány, může dojít i při správném provedení výměny oken k tvorbě plísní apod. Pro opatření je uvažováno u stávajících dřevěných oken s výměnou za okna s izolačním sklem, celkový součinitel prostupu tepla je uvažován max. U w = 0,90 W/m 2 K. U vstupů je uvažováno s použitím výplní s dosažením součinitele prostupu max. U D = 1,20 W/m 2 K. Investiční náklady byly stanoveny na základě znalostí současného tržního prostředí a konzultací s provozovatelem předmětu EA. V nákladech jsou zahrnuty náklady na instalaci včetně souvisejících klempířských a zednických prací. Po provedení tohoto opatření je nutno provést hydraulické vyregulování otopné soustavy tak, aby nedocházelo k přetápění prostor budovy. Je vhodné s dodavatelem tepla dohodnout úpravu ekvitermní křivky regulace v místě předání, pokud je to technicky možné. Opatření je vhodné provádět před nebo současně se zateplením fasád budovy. Zdravotní středisko Bystřice 31 EA-0262/15008

33 Výměna výplní otvorů plocha U W / U D m 2 W/m 2 K Okna 314,9 0,90 Vstupy 55,2 1,20 Vstupy do spojovaci chodby 4,8 1,20 Celkem 374,9 Výměna výplní otvorů Investiční výdaje projektu tis. Kč Úspora energií GJ/rok 155 MWh/rok 43,2 Přínosy projektu celkem tis. Kč/rok 48 Změna nákladů na energie tis. Kč/rok -48 Změna ostatních provozních nákladů změna osobních nákladů (mzdy, pojistné ) tis. Kč/rok 0 změna ostatních provozních nákladů tis. Kč/rok 0 změna nákladů na emise a odpady tis. Kč/rok 0 Změna tržeb (za teplo, el. energii, využité odpady ) tis. Kč/rok 0 Původní spotřeba energie MWh/rok 226,3 Nová spotřeba energie MWh/rok 183,1 Úspora energií % 19% Původní provozní náklady na energie tis. Kč/rok 273 Nové provozní náklady na energie tis. Kč/rok 226 Úspora provozních nákladů % 17% Zdravotní středisko Bystřice 32 EA-0262/15008

34 4.3.2 Opatření D - Zateplení obvodového pláště Konstrukce: Svislý obvodový plášť Strop s podlahou nad exteriérem (lékárna) Stávající konstrukce obvodového pláště nesplňuje současné tepelně technické požadavky, proto je doporučeno jeho zateplení. Požadovaná hodnota normou ČSN : 2011 na součinitel prostupu tepla u stěn je U N = 0,30 W/m 2 K, doporučená hodnota je U DOP = 0,25 W/m 2 K. Pro strop nad venkovním prostorem je požadovaná hodnota U N = 0,24 W/m 2 K, doporučená hodnota je U DOP = 0,16 W/m 2 K. Ve výpočtu je uvažováno s použitím tepelné izolace se součinitelem tepelné vodivosti λ 0,04 W/mK. Je navrženo zateplení kontaktním zateplovacím systémem. Při rekonstrukci je vhodné použít v konstrukci více tepelné izolace, než je požadavek normy ČSN :2011, neboť většinu nákladů na jednotku plochy tvoří náklady na provedení krycí vrstvy KZS. Přírůstek ceny při zvětšující se tloušťce izolace není příliš výrazný a vyšší úspora tepla pokryje tyto dodatečné náklady. Je navrženo zateplení veškerého nadzemního obvodového pláště z venkovní strany certifikovaným kontaktním zateplovacím systémem (ETICS) s tepelnou izolací o tl. 160 mm. Strop s podlahou nad venkovním prostorem (podchod u lékárny) je navrženo zateplit z venkovní strany certifikovaným kontaktním zateplovacím systémem (ETICS) s tepelnou izolací o tl. 200 mm. Výsledné součinitele prostupu tepla uvádí tabulka. Zateplení bude provedeno po opravě narušených částí konstrukce. Je rovněž doporučeno zateplení soklu. V soklové části je doporučeno zateplení zatáhnout pod terén, nejlépe až k základové spáře, u soklu je dostačující síla tepelné izolace min. 100mm. Je doporučeno použití certifikovaného zateplovacího systému. Před realizací zateplení je doporučeno provedení sond za účelem zjištění skutečné skladby konstrukce a případnou korekci návrhu zateplení. Z podstaty zateplování je nutno, z důvodu omezení možných tepelných mostů, výsledného architektonického výrazu objektu apod., zateplit i konstrukce nad rámec ochlazované obálky budovy dle ČSN (tzv. přidružené konstrukce). Jako přidružené konstrukce jsou uvažovány konstrukce podhledů střešních říms a soklu nad rámec ochlazované obálky. Ostění oken není započítáno. Po realizaci opatření dojde ke snížení spotřeby tepla na vytápění a bude tak nutné provést úpravu regulace topného systému, aby nedocházelo k přetápění prostor budovy. Pokud bude prováděna rekonstrukce objektu po etapách, je z technologického postupu doporučeno provést nejdříve výměnu vstupů a následně realizovat zateplení fasád objektu. V opačném případě by mohlo dojít ke zbytečnému dodatečnému zásahu do již zateplených fasád. Investiční náklady byly stanoveny na základě znalostí současného tržního prostředí a konzultací s provozovatelem předmětu EA. V nákladech jsou zahrnuty náklady na související klempířské práce, přeložení hromosvodů, pronájem lešení atd., nejsou zahrnuty náklady na zemní práce a opravy základů. Zdravotní středisko Bystřice 33 EA-0262/15008

35 přidružené U po plocha zateplení Zateplení obvodového pláště kce. zateplení m 2 m 2 mm W/m 2 K Obvodový plášť SO ,18 Obvodový plášť SO ,22 Strop s podlahou nad exterierem PDL1 (lékárna) ,16 Celkem Zateplení obvodového pláště Investiční výdaje projektu tis. Kč Úspora energií GJ/rok 237 MWh/rok 73,0 Přínosy projektu celkem tis. Kč/rok 73 Změna nákladů na energie tis. Kč/rok -73 Změna ostatních provozních nákladů změna osobních nákladů (mzdy, pojistné ) tis. Kč/rok 0 změna ostatních provozních nákladů tis. Kč/rok 0 změna nákladů na emise a odpady tis. Kč/rok 0 Změna tržeb (za teplo, el. energii, využité odpady ) tis. Kč/rok 0 Původní spotřeba energie MWh/rok 226,3 Nová spotřeba energie MWh/rok 153,3 Úspora energií % 32% Původní provozní náklady na energie tis. Kč/rok 273 Nové provozní náklady na energie tis. Kč/rok 201 Úspora provozních nákladů % Zdravotní středisko Bystřice 34 EA-0262/15008

36 4.3.3 Opatření E - Zateplení stropu Základní znaky: zateplení stropu pod nevytápěnou půdou Konstrukce střechy nevyhovuje současným tepelně-technickým požadavkům uvedeným v normě ČSN :2011. Požadovaná hodnota normou ČSN : 2011 na součinitele prostupu tepla střech je U N = 0,24 W/m 2 K, doporučená hodnota je U DOP = 0,16 W/m 2 K. Ve výpočtu je uvažováno s použitím tepelné izolace se součinitelem tepelné vodivosti λ 0,04 W/mK. Je navrženo zateplení pomocí volně kladených rohoží minerální vlny o celkové tl. 200 mm, výsledné součinitele prostupu tepla uvádí tabulka. Při rekonstrukci je vhodné použít v konstrukci více tepelné izolace, než je postačující ke splnění požadavku normy ČSN :2011. Přírůstek ceny při zvětšující se tloušťce izolace není příliš výrazný a vyšší úspora tepla pokryje tyto dodatečné náklady. Investiční náklady byly stanoveny na základě znalostí současného tržního prostředí a konzultací s provozovatelem předmětu EA. Po realizaci opatření dojde ke snížení spotřeby tepla na vytápění a bude tak nutné provést úpravu ekvitermní otopné křivky, aby nedocházelo k přetápění prostor budovy. Zateplení stropu plocha zateplení U po zateplení m 2 mm W/m 2 K Strop STR ,18 Celkem 799 Pozn.: Jedná se o půdorysný průmět plochy stropu z vnějších rozměrů. Zateplení stropu Investiční výdaje projektu tis. Kč 960 Úspora energií GJ/rok 71 MWh/rok 22,0 Přínosy projektu celkem tis. Kč/rok 22 Změna nákladů na energie tis. Kč/rok -22 Změna ostatních provozních nákladů změna osobních nákladů (mzdy, pojistné ) tis. Kč/rok 0 změna ostatních provozních nákladů tis. Kč/rok 0 změna nákladů na emise a odpady tis. Kč/rok 0 Změna tržeb (za teplo, el. energii, využité odpady ) tis. Kč/rok 0 Původní spotřeba energie MWh/rok 226,3 Nová spotřeba energie MWh/rok 204,3 Úspora energií % 10% Původní provozní náklady na energie tis. Kč/rok 273 Nové provozní náklady na energie tis. Kč/rok 251 Úspora provozních nákladů % 8% Zdravotní středisko Bystřice 35 EA-0262/15008

37 4.4 Souhrn navržených opatření V následujících tabulkách je uvedeno přehledné shrnutí realizačních nákladů a předpokládaných úspor energie u jednotlivých navrhovaných opatření (diskontní sazba 4 %, růst ceny paliv 3 %). tabulka 28 Souhrn navrhovaných opatření Navržené opatření Ozn. Úspora Investice - GJ/rok tis. Kč/rok tis. Kč Výměna výplní otvorů C Zateplení obvodového pláště D Zateplení stropu E tabulka 29 Ekonomické vyhodnocení jednotlivých opatření Doba Úspora Investice NPV IRR T s T sd Opatření hodnocení GJ/rok tis. Kč/rok tis. Kč tis. Kč % let let let C ,0 50 >20 20 D ,0 39 >20 20 E ,0 44 > Definování variant V dalším textu jsou sestaveny soubory opatření do variant. Každá z variant je kombinací vybraných opatření. Navržená opatření lze realizovat každé samostatně a přinesou příslušnou úsporu energie. V následujících tabulkách a grafech jsou shrnuty upravené energetické bilance jednotlivých energeticky úsporných opatření, a to jak v bilancích energie (GJ/rok resp. MWh/rok), tak ve finančních tocích (tis.kč/rok). Ceny energií jsou v úrovni roku 2013 a bez DPH. Opatření A - Energetický management není zahrnuto v jednotlivých variantách ani v tocích peněz ani v tocích energií. Celková úspora jednotlivých variant není pouze prostým součtem úspor všech opatření zahrnutých do varianty. Při určení celkové úspory varianty je uvažováno s vzájemnou interakcí jednotlivých opatření. V mezisoučtech nákladů po realizaci je v některých případech možná odchylka +/- 1 tis.kč způsobená zaokrouhlováním. Zdravotní středisko Bystřice 36 EA-0262/15008

38 4.5.1 Varianta č. 1 Zahrnutá opatření ve variantě: Výměna výplní otvorů Zateplení obvodového pláště Zateplení stropu tabulka 30 Seznam opatření ve variantě č. 1 Varianta 1 Investice celkem Úspora energie Úspora osob. výdajů Úspora výdajů na opravy Úspora ostat. výdajů Opatření tis. Kč GJ/rok tis. Kč/rok tis. Kč/rok tis. Kč/rok tis. Kč/rok C D E Celkem tabulka 31 Upravená energetická bilance pro variantu č. 1 Před realizací projektu Po realizaci projektu ř. ukazatel Energie Náklady Energie Náklady GJ MWh tis. Kč GJ MWh tis. Kč 1 Vstupy paliv a energie 814,7 226,31 273,4 352,3 97,86 131,2 z toho elektrická energie 33,0 9,16 33,1 33,0 9,16 33,1 z toho CZT 781,7 217,15 240,3 319,3 88,70 98,1 z toho zemní plyn 0,0 0,00 0,0 0,0 0,00 0,0 2 Změna zásob paliv 0,0 0,00 0,0 0,0 0,00 0,0 3 Spotřeba paliv a energie 814,7 226,31 273,4 352,3 97,86 131,2 4 Prodej energie cizím 0,0 0,00 0,0 0 0,00 0,0 5 Konečná spotřeba paliv a energie 814,7 226,31 273,4 352,3 97,86 131,2 6 Ztráty ve vlastním zdroji a rozvodech energie 12,4 3,45 7,0 7,8 2,16 5,6 z toho ÚT 7,8 2,17 2,4 3,2 0,89 1,0 z toho TV 4,6 1,28 4,6 4,6 1,28 4,6 7 Spotřeba energie na vytápění 773,9 214,98 237,9 316,1 87,81 97,2 8 Spotřeba energie na chlazení 0,0 0,00 0,0 0,0 0,00 0,0 9 Spotřeba energie na přípravu TV 7,3 2,02 7,3 7,3 2,02 7,3 10 Spotřeba energie na větrání 0,0 0,00 0,0 0,0 0,00 0,0 Spotřeba energie na úpravu 11 vlhkosti 0,0 0,00 0,0 0,0 0,00 0,0 12 Spotřeba energie na osvětlení 6,8 1,89 6,8 6,8 1,89 6,8 Spotřeba energie na technologické 13 a ostatní procesy 14,3 3,97 14,3 14,3 3,97 14,3 Zdravotní středisko Bystřice 37 EA-0262/15008

39 tabulka 32 Shrnutí úspor varianty č. 1 Varianta 1 Investiční výdaje projektu tis. Kč Úspora energií GJ/rok 462 MWh/rok 128,4 Přínosy projektu celkem tis. Kč/rok 142 Změna nákladů na energie tis. Kč/rok -142 Změna ostatních provozních nákladů změna osobních nákladů (mzdy, pojistné ) tis. Kč/rok 0 změna ostatních provozních nákladů tis. Kč/rok 0 změna nákladů na emise a odpady tis. Kč/rok 0 Změna tržeb (za teplo, el. energii, využité odpady ) tis. Kč/rok 0 Původní spotřeba energie MWh/rok 226,3 Nová spotřeba energie MWh/rok 97,9 Úspora energií % 57% Původní provozní náklady na energie tis. Kč/rok 273 Nové provozní náklady na energie tis. Kč/rok 131 Úspora provozních nákladů % 52% Zdravotní středisko Bystřice 38 EA-0262/15008

40 4.5.2 Varianta č. 2 Zahrnutá opatření ve variantě: Výměna výplní otvorů Zateplení obvodového pláště tabulka 33 Seznam opatření ve variantě č. 2 Varianta 2 Investice celkem Úspora energie Úspora osob. výdajů Úspora výdajů na opravy Úspora ostat. výdajů Opatření tis. Kč GJ/rok tis. Kč/rok tis. Kč/rok tis. Kč/rok tis. Kč/rok C D Celkem tabulka 34 Upravená energetická bilance pro variantu č. 2 Před realizací projektu Po realizaci projektu ř. ukazatel Energie Náklady Energie Náklady GJ MWh tis. Kč GJ MWh tis. Kč 1 Vstupy paliv a energie 814,7 226,31 273,4 423,1 117,53 153,0 z toho elektrická energie 33,0 9,16 33,1 33,0 9,16 33,1 z toho CZT 781,7 217,15 240,3 390,1 108,37 119,9 z toho zemní plyn 0,0 0,00 0,0 0,0 0,00 0,0 2 Změna zásob paliv 0,0 0,00 0,0 0,0 0,00 0,0 3 Spotřeba paliv a energie 814,7 226,31 273,4 423,1 117,53 153,0 4 Prodej energie cizím 0,0 0,00 0,0 0 0,00 0,0 5 Konečná spotřeba paliv a energie 814,7 226,31 273,4 423,1 117,53 153,0 6 Ztráty ve vlastním zdroji a rozvodech energie 12,4 3,45 7,0 8,5 2,36 5,8 z toho ÚT 7,8 2,17 2,4 3,9 1,08 1,2 z toho TV 4,6 1,28 4,6 4,6 1,28 4,6 7 Spotřeba energie na vytápění 773,9 214,98 237,9 386,2 107,28 118,7 8 Spotřeba energie na chlazení 0,0 0,00 0,0 0,0 0,00 0,0 9 Spotřeba energie na přípravu TV 7,3 2,02 7,3 7,3 2,02 7,3 10 Spotřeba energie na větrání 0,0 0,00 0,0 0,0 0,00 0,0 Spotřeba energie na úpravu 11 vlhkosti 0,0 0,00 0,0 0,0 0,00 0,0 12 Spotřeba energie na osvětlení 6,8 1,89 6,8 6,8 1,89 6,8 Spotřeba energie na technologické 13 a ostatní procesy 14,3 3,97 14,3 14,3 3,97 14,3 Zdravotní středisko Bystřice 39 EA-0262/15008

41 tabulka 35 Shrnutí úspor varianty č. 2 Varianta 2 Investiční výdaje projektu tis. Kč Úspora energií GJ/rok 392 MWh/rok 108,8 Přínosy projektu celkem tis. Kč/rok 120 Změna nákladů na energie tis. Kč/rok -120 Změna ostatních provozních nákladů změna osobních nákladů (mzdy, pojistné ) tis. Kč/rok 0 změna ostatních provozních nákladů tis. Kč/rok 0 změna nákladů na emise a odpady tis. Kč/rok 0 Změna tržeb (za teplo, el. energii, využité odpady ) tis. Kč/rok 0 Původní spotřeba energie MWh/rok 226,3 Nová spotřeba energie MWh/rok 117,5 Úspora energií % 48% Původní provozní náklady na energie tis. Kč/rok 273 Nové provozní náklady na energie tis. Kč/rok 153 Úspora provozních nákladů % 44% Zdravotní středisko Bystřice 40 EA-0262/15008

42 4.6 Energetické zhodnocení navržených variant V následujících tabulkách je shrnuta energetická náročnost budov v současném stavu a po realizaci jednotlivých variant energeticky úsporných opatření. Označení VAR 0 v následujících tabulkách znamená stávající stav. tabulka 36 Změna dílčího hodnocení energetické náročnosti vytápění Hodnocení energetické náročnosti vytápění Varianta Q fuel,h R rq,h EP A GJ/rok GJ/rok kwh/m 2 Klasifikace VAR 0 768,3 339,6 154,9 Nevyhovující VAR 1 254,5 339,6 51,3 Vyhovující VAR 2 333,2 339,6 67,2 Vyhovující Q fuel,h spotřeba energie pro vytápění R rq,h spotřeba tepla na vytápění referenční budovy EP A měrná potřeba energie na celkovou vytápěnou podlahovou plochu tabulka 37 Změna energetické náročnosti budovy (ČSN :2011) Varianta Prostup tepla obálkou budovy - (ČSN :2011) Měrná tep. ztráta U em,n,rq U em,n,rc U em CI prostupem W/K W/(m 2 K) W/(m 2 K) W/(m 2 K) - VAR ,43 0,32 0,90 2,09 Klasifikace F - Velmi nehospodárná VAR ,43 0,32 0,33 0,77 C - Vyhovující VAR ,43 0,32 0,42 0,98 C - Vyhovující U em, N,rq průměrný součinitel prostupu tepla (požadovaný) U em,n,rc průměrný součinitel prostupu tepla (doporučený) U em průměrný součinitel prostupu tepla CI klasifikační ukazatel Zdravotní středisko Bystřice 41 EA-0262/15008

43 5 EKONOMICKÉ HODNOCENÍ VARIANT 5.1 Metoda ekonomického hodnocení Ekonomické vyhodnocení je prováděno bez uvažování dotací či úvěru, tedy s vlastními investičními prostředky. Ekonomická analýza se zabývá vyhodnocením energetických a stavebních opatření na úsporu energie v objektu. Cílem ekonomické analýzy je zjistit vhodnost realizace jednotlivých opatření z ekonomického hlediska. Ekonomická analýza byla provedena na základě několika kritérií, z nichž nejdůležitější je současná hodnota v podobě diskontovaného toku hotovosti za dobu životnosti. Při zpracování ekonomické analýzy jsou obvykle základní vstupní údaje na jedné straně příjmové položky (obvykle v podobě úspory za energie) a na druhé straně výdajové položky (v podobě nákladů vynaložených na realizaci opatření). Vstupní údaje pro ekonomickou analýzu jsou získávány takto : výše nákladů na úsporná opatření plynoucí z odborného odhadu na základě výsledků obdobných - již realizovaných akcí cenové informace výrobců, montážních firem a dodavatelských firem informace z publikací a internetu Úspory jsou chápány jako rozdíl výdajů za energie v případě, že k realizaci navrhovaných opatření nedojde a v případě, že opatření realizována budou. Jako základ pro výpočet úspor tedy slouží současný stav a příslušné provozní výdaje, tak jak je uvedeno v korigovaných energetických bilancí jednotlivých variant. Při zpracování ekonomické analýzy je nutné stanovit další doplňkové vstupní údaje - doba porovnání, diskontní míra, cenový vývoj. Diskontní míra Pro ocenění hodnoty prostředků vydaných nebo přijatých v budoucnu se často pracuje s převodem na současnou hodnotu. Diskontní míra je prostředek, který tento převod umožňuje. Jde o určitou formu vyjádření meziroční hodnotové změny úrokové míry a dalších faktorů. Zvolená diskontní míra je 4 % Doba porovnání Doba porovnání se obvykle stanovuje na základě životnosti zařízení. Vzhledem k tomu, že u navrhovaných opatření na úsporu energie se doby životnosti v jednotlivých variantách liší, je v hodnocení uvažováno s případnou reinvesticí u opatření jejichž doba životnosti je nižší než doba porovnání. Cenový vývoj Během doby provozování zařízení se může významně měnit inflace a tím i ceny. V obvyklém případě pak především změny cen energie výrazně ovlivňují ekonomické výsledky energetických projektů. V porovnání je počítáno s reálnými cenami, tudíž není zohledněna inflace. Výstupními údaji jsou prostá návratnost investic, diskontovaná doba návratnosti a čistá současná hodnota. Výpočet těchto položek je definován ve vyhlášce MPO ČR č. 213/2001 Sb. Prostá doba návratnosti investice T s Prostá návratnost nezohledňuje skutečnou časovou hodnotu peněz. Kritérium určuje, za jak dlouho pokryjí z projektu jeho investiční náklady. Prostou dobu návratnosti lze počítat jako rovnovážný bod kumulovaných příjmů a výdajů dle vztahu, kde N investiční náklady projektu CF T s= N / CF roční přínosy projektu (cash - flow, změna peněžních toků pro realizaci projektu) Zdravotní středisko Bystřice 42 EA-0262/15008

44 Diskontovaná doba návratnosti T sd Při uvažování současné hodnoty toků hotovosti lze určit dobu, ve které v daném projektu nastane rovnováha mezi příjmy a výdaji. Tato doba se označuje jako diskontovaná doba návratnosti prostředků a lze ji považovat za kriterium se srovnatelnou vypovídající schopností jako NPV. Obecně lze diskontovanou dobu návratnosti stanovit z podmínky NPV = 0, T sd - t CF t. (1+r) - N = 0 t=1 kde CF t roční přínosy projektu (změna peněžních toků pro realizaci projektu) r diskont (1 + r) -t odúročitel Čistá současná hodnota NPV Základem pro určení čisté současné hodnoty je určení toku hotovosti. Toky hotovosti (Cash-Flow) jsou rozdílem příjmů a výdajů spojených s projektem v jednotlivých letech. Toky hotovosti v sobě zahrnují všechny hodnotové změny během života projektu. Pro hodnocení toku hotovosti se tyto upravují převodem z budoucích hodnot do současnosti. Hodnoty jsou zpravidla převedeny do období, kdy dochází k vynaložení největších investic. Takto převedená hodnota se nazývá současná hodnota. Průběžné pokrytí investic a dalších výdajů a příjmů vyjadřuje kumulovaný tok hotovosti, kdy se jednotlivé roční hodnoty průběžně sčítají a představují skutečný stav u realizovaného opatření v příslušném roce. Pokud je hodnota kumulovaného toku hotovosti v daném roce záporná, nedošlo k tomuto období k pokrytí výdajů projektu jeho příjmy. Hodnota diskontovaného kumulovaného toku hotovosti v posledním roce se označuje NPV. Čím vyšší je hodnota NPV, tím je opatření ekonomicky výhodnější. Pokud je hodnota NPV záporná, opatření nelze za daných podmínek realizovat. T ž - t NPV = CF t. (1+r) - N t=1 kde T ž doba životnosti (hodnocení) projektu Vnitřní výnosové procento RR Vnitřní výnosové procento představuje hodnotu úrokové míry v procentech, při které hodnota NPV = 0. tento ukazatel je užitečný jako měřítko efektivnosti investic. Stačí jej porovnat s úrovní úrokových měr na finančním trhu a investor vidí, zda je vhodné do příslušné varianty investovat. Posouzení dodavatelského úvěru T ž - t CF t. (1 + RR) - N= 0 t =1 Při posuzování možnosti financování dodavatelským úvěrem lze zvýšit diskontní sazbu, která tak bude zohledňovat úroky z úvěru poskytnutého dodavatelskou firmou. Tímto způsobem budou redukovány peněžní příjmy v jednotlivých letech životnosti projektu. Financování formou dodavatelského úvěru není v případě dostupnosti vlastních finančních prostředků vhodné, z dlouhodobého hlediska není ekonomicky výhodné. Upozornění auditora Návratnosti uvedené v auditu jsou vztaženy k ceně technických a jiných opatření bez prostředků potřebných pro projektování, technického dozoru na investiční akci, sledování a vyhodnocování účinnosti zavedených opatření. V neposlední řadě není uvažována cena finančních zdrojů (úroků). Zdravotní středisko Bystřice 43 EA-0262/15008

45 5.2 Ekonomické vyhodnocení variant Vstupním parametrem pro hodnocení ekonomické návratnosti jsou úspory nákladů na energie a vlastní investice do opatření. V následující tabulce jsou shrnuty investiční náklady jednotlivých variant a další ekonomické ukazatele. Doba hodnocení byla stanovena v závislosti na opatření s nejvyšší životností. U opatření s nižší dobou hodnocení je uvažována reinvestice po skončení jejich uvažované životnosti. Ve výpočtech bylo uvažováno: diskontní sazba 4 % roční růst ceny energie 3 % doba hodnocení 20 let hodnocení je provedeno bez DPH hodnocení je provedeno bez vlivu případného dotačního titulu ceny energií jsou u v úrovni roku tabulka 38 Ekonomické vyhodnocení jednotlivých variant - doba životnosti Varianta VAR 1 VAR 2 Investiční výdaje projektu tis. Kč Změna nákladů na energie tis. Kč Změna ostatních provozních nákladů tis. Kč změna osobních nákladů (mzdy, pojistné) tis. Kč 0 0 změna ostatních provozních nákladů tis. Kč 0 0 změna nákladů na emise a odpady tis. Kč 0 0 Změna tržeb (za teplo, elektřinu, využité odpady) tis. Kč 0 0 Přínosy projektu celkem tis. Kč Doba hodnocení roky Roční růst cen energie % 4,0 4,0 Diskont % 3,0 3,0 Ts prostá doba návratnosti let 43,3 43,2 Tsd reálná doba návratnosti let >20 >20 NPV čistá současná hodnota tis. Kč IRR vnitřní výnosové procento % -3,9-3,8 Zdravotní středisko Bystřice 44 EA-0262/15008

46 6 ENVIRONMENTÁLNÍ HODNOCENÍ VARIANT Znečišťující látky do ovzduší jsou hodnoceny na základě požadavku vyhlášky č. 480/2012 Sb metodou globální hodnocení, tedy na bázi celospolečenského pohledu. Ekologické účinky posuzovaných variant jsou vyhodnoceny porovnáním emisí znečišťujících látek ve výchozím stavu a po realizaci dané varianty. Emise pro zdroj tepla byly vypočteny z emisních faktorů dle vyhlášky č. 480/2012 Sb. a v souladu se zákonem č. 201/2012 Sb., jehož prováděcími předpisy se stanoví emisní limity a další podmínky provozování spalovacích stacionárních zdrojů znečišťování ovzduší. Započteny jsou emise vznikající provozem v budově. Jde především o tuhé látky, SO 2, NO x, CO a CO 2. Jelikož v objektu je spotřebovávána el. energie, která je získávána mimo budovu, je v tabulkách vyjádřena produkce emisí systémových elektráren na území ČR. Objekt je zásobován teplem ze sítě CZT. Emisní faktory pro teplo CZT byly převzaty od dodavatele tepla. Z důvodu započtení úspory emisní zátěže na zdroji tepla byly pro výpočet environmentálních přínosů navýšeny spotřeby objektu (měřené na patě objektu) o předpokládanou ztrátu účinnosti zdroje tepla, tj. 12%. Zdrojem tepla CZT je městská výtopna spalující hnědé uhlí. Emisní faktory CO 2 jsou převzaty z vyhlášky č. 480/2012 Sb. tabulka 39 Použité emisní faktory Emisní faktory elektřina CZT - HU kg/gj kg/gj Tuhé látky 0, , SO 2 0, , NO x 0, , CO 0, , CO 2 325,00 100,00 tabulka 40 Současný stav produkce emisí Výchozí stav elektřina CZT - HU Celkem t/rok kg/gj t/rok Tuhé látky 0,0009 0,0494 0,0503 SO 2 0,0162 1,0553 1,0715 NO x 0,0138 0,1493 0,1631 CO 0,0013 2,2387 2,2400 CO 2 10, , ,2718 tabulka 41 Produkce emisí u výchozího stavu a varianty č. 1 VARIANTA 1 Výchozí stav Po realizaci Rozdíl Rozdíl t/rok t/rok t/rok % Tuhé látky 0,0503 0,0210 0, ,3 SO 2 1,0715 0,4471 0, ,3 NO x 0,1631 0,0746 0, ,3 CO 2,2400 0,9157 1, ,1 CO 2 98, , , ,7 Zdravotní středisko Bystřice 45 EA-0262/15008

47 tabulka 42 Produkce emisí u výchozího stavu a varianty č. 2 VARIANTA 2 Výchozí stav Po realizaci Rozdíl Rozdíl t/rok t/rok t/rok % Tuhé látky 0,0503 0,0254 0, ,5 SO 2 1,0715 0,5427 0, ,4 NO x 0,1631 0,0881 0, ,0 CO 2,2400 1,1184 1, ,1 CO 2 98, , , ,6 graf 3 Emise tuhých látek, SO 2, NO X a CO v jednotlivých variantách 2,5 2 1,5 1 0,5 0 st. stav V1 V2 tuhé látky (t/rok) SO2 (t/rok) NOx (t/rok) CO (t/rok) graf 4 Emise CO 2 v jednotlivých variantách st. stav V1 V2 CO2 (t/rok) Zdravotní středisko Bystřice 46 EA-0262/15008

48 7 VÝBĚR OPTIMÁLNÍ VARIANTY 7.1 Metodika a kritéria hodnocení Výběr optimální varianty je proveden pomocí více hodnotících kritérií (hledisek): ekonomické hledisko environmentální hledisko technické hledisko provozní hledisko legislativní hledisko hledisko užitné hodnoty Ekonomické hledisko Toto hledisko zohledňuje výši pořizovacích nákladů do energeticky úsporného opatření. Jedním z bodů je například sledování doby návratnosti investice vložené do opatření na úsporu energie. Environmentální hledisko Z ekologického hlediska má největší význam opatření snižující spotřebu tepla objektu v co největší míře, a tedy maximálně snižující emise škodlivých látek. Bere se též v potaz produkce emisí škodlivých látek přímo spojenou s realizací energeticky úsporného opatření (tzv. svázané produkce). Hledisko technické Toto hledisko bere v potaz například životnost jednotlivých opatření. Životnost zateplovacího systému se předpokládá od 25 let výše. Naproti tomu regulační technika má technickou životnost cca 15 let nehledě na skutečnost, že ještě dříve morálně zastará. Toto hledisko též zohledňuje náročnost realizace. Provozní hledisko Tímto kritériem se zohledňuje náročnost realizovaného opatření na údržbu a provoz. Např. zateplení objektu, nebo výměna oken je provozně málo náročné opatření, naopak nová kotelna, nebo osazení termoregulačních ventilů jsou již více náročné na provoz i údržbu. Legislativní hledisko Některá opatření se nemusí, především před realizací, obejít bez komplikací v legislativní oblasti - např. zateplení fasády, či výměna oken na objektu památkově chráněném zcela jistě narazí na určitá legislativní omezení. Toto hledisko též zohlední náročnost uspokojení požadavků stavebního úřadu v předrealizační fázi např. zohlední, zda k realizaci navrženého opatření postačí pouze ohlášení nebo bude muset proběhnout stavební řízení. Hledisko užitné hodnoty Dá se předpokládat, že danými opatřeními dojde k navýšení užitné hodnoty objektu. Například zateplení obvodového pláště se pozitivně projeví nejen na tepelně technických vlastnostech fasády, ale i na jejím vzhledu, což jistě přispěje k lepší reprezentativnosti budovy a tedy i k navýšení její tržní ceny. Zdravotní středisko Bystřice 47 EA-0262/15008

49 7.2 Vyhodnocení variant Optimální varianta vyplyne z multikriteriálního hodnocení. Každé hledisko u jednotlivých variant opatření bylo obodováno max. počtem bodů 100 a každému z nich byla přiřazena určitá váha. Je na místě a je seriózní poznamenat, že výsledná optimální varianta, která vyplyne z tohoto multikriteriálního modelu, je do jisté míry subjektivním řešením. Výsledek totiž plně závisí na zvolených vahách, daném bodovém ohodnocení jednotlivých hledisek a též na vlastní volbě typů a počtu hledisek. Je tedy nutné si vytvořit k výsledkům tohoto typu hodnocení určitý rezervovaný přístup. Demonstrovat závislost výsledků (charakteristických hodnot) na volbě váhového vektoru mají za úkol 2 alternativy (alternativa I a II), které se navzájem liší různě zvolenými váhovými vektory (viz následující tabulky) - u alternativy II byla větší váha přiřazena ekologickému kritériu, naopak menší ekonomickému. Obě varianty jsou prezentovány v následujících dvou tabulkách a přehledně v grafu. Nejvyšší hodnota (100 bodů) = nejvíce příznivé. tabulka 43 Bodové ohodnocení posuzovaných kritérií a váhová matice kritérií (alternativy I) Hodnocení variant bodové ohodnocení váhová matice ohodnocení kritérium váhy V1 V2 V1 V2 ekonomické 0, ,5 38,5 ekologické 0, ,0 12,0 technické 0, ,0 5,0 provozní 0, ,5 3,0 legislativní 0, ,0 3,0 užitné hodnoty 0, ,0 4,0 Vchar 89,0 65,5 tabulka 44 Bodové ohodnocení posuzovaných kritérií a váhová matice kritérií (alternativa II) Hodnocení variant váhová matice ohodnocení váhová matice ohodnocení kritérium váhy V1 V2 V1 V2 ekonomické 0, ,5 17,5 ekologické 0, ,0 24,0 technické 0, ,0 10,0 provozní 0, ,5 3,0 legislativní 0, ,0 3,0 užitné hodnoty 0, ,0 4,0 Vchar 87,0 61,5 Zdravotní středisko Bystřice 48 EA-0262/15008

50 graf 5 Charakteristické hodnoty jednotlivých opatření V char V1 V2 alternativa I alternativa II Z rozdílu alternativ I a II je patrné, že volba vah může ovlivnit výsledky hodnocení a záleží pouze na nás, které hledisko považujeme za důležitější. Jako nejvýhodnější k realizaci je doporučena varianta V1, protože dosahuje vyrovnanějších výsledků. Její přínos je třeba spatřovat kromě ekonomického přínosu také v celkové rekonstrukci objektu z tepelně technického hlediska a tím i většího zhodnocení budovy. Rovněž tato varianta dosahuje nejlepších výsledků z environmentálního hlediska. Jako jediná z hodnocených variant pak splňuje požadavky dotačního titulu OPŽP. Zdravotní středisko Bystřice 49 EA-0262/15008

51 8 ZÁVAZNÉ VÝSTUPY ENERGETICKÉHO AUDITU 8.1 Hodnocení stávající úrovně energetického hospodářství Zhodnocení stávajícího stavu energetického hospodářství je provedeno s ohledem na prováděcí vyhlášky zákona 406/2001 a České technické normy. Na základě výpisu z katastru nemovitostí nejsou evidovány žádné způsoby ochrany nemovitosti. Energetický management je provozován na úrovni odpovídající technickým podmínkám. Nedostatkem je chybějící pravidelné vyhodnocování spotřeby jednotlivých médií. Budova dosud neprošla žádnou rekonstrukcí se zaměřením na zlepšení tepelně technických vlastností budovy. Stávající konstrukce jsou po stavební a technické stránce ve stavu odpovídajícím jejich stáří. Objekt v současné době vyžaduje kompletní rekonstrukci, a to jak po stránce stavební, tak i tepelně technické. Žádná z původních obalových konstrukcí nesplňuje požadavky ČSN :2011 na součinitel prostupu tepla. Řešením je dodatečné zateplení obvodových konstrukcí moderními tepelně izolačními systémy a výměna stávajících otvorový výplní za výplně s dostatečnými tepelně technickými vlastnostmi. Předmět EA je dle ČSN : požadavek na průměrný součinitel prostupu tepla klasifikován jako F Velmi nehospodárný. Objekt nemá vlastní zdroj tepla. Do předávací stanice je přivedena pára z městského horkovodu, ze sytému CZT města Bystřice. Teplota topné vody je ekvitermně regulována autonomně pro jednotlivé topné okruhy. Jsou nastaveny pravidelné automatické teplotní útlumy. Topná tělesa jsou na přívodu topného média vybaveny radiátorovými ventily s termostatickými hlavicemi. Celý systém zásobování teplem je na uspokojivé úrovni a nevykazuje viditelné nedostatky. Požadavek zákona č. 406/2000 Sb. a navazujících předpisů o instalaci regulační techniky v místě konečné spotřeby je splněn. Objekt nesplňuje požadavky vyhlášky č.78/2013 Sb. pro dílčí hodnocení energetické náročnosti vytápění. Příprava TV je zajištěna pomocí el. zásobníkových a průtokových ohřívačů umístěných v místě spotřeby. Spotřeba el. energie ani spotřeba studené vody pro přípravu TV nejsou samostatně měřeny. Hodnota měrného ukazatele dodávky TV stanovená ve vyhlášce č. 194/2007 Sb, je dle provedeného hodnocení dodržena. Vzhledem k potřebě množství odebírané TV je stávající systém její přípravy hodnocen jako vhodný a vyhovující. Veškeré prostory předmětu EA jsou větrány přirozeně pomocí oken. Jsou osazeny pouze lokální odtahy ze sociálních zařízení bez výrazného potenciálu úspor. Není instalováno zařízení pro strojní chlazení vnitřních prostor. Jsou osazeny převážně zářivkové zdroje. Osvětlovací soustavu lze hodnotit jako energeticky dostačující. Malých úspor lze dosáhnout pouze správným užíváním osvětlovací soustavy, tj. nesvítit v nepřítomnosti uživatelů budovy, zhasínat na soc. zařízeních apod. V předmětu EA jsou, kromě osvětlení, instalovány další drobné spotřebiče el. energie. Elektrické spotřebiče jsou ve stavu odpovídajícím jejich stáří a při jejich obměně je třeba dbát na nákup energeticky úsporných zařízení (třídy A). Součástí energetického managementu je i volba sazeb za dodávku energií. S ohledem na instalované spotřebiče je v rámci produktu nastavena odpovídající odběrová sazba. Potenciál úspor spočívá v průběžném sledování spotřeby el. energie a realizaci výběru dodavatele el. energie. Zdravotní středisko Bystřice 50 EA-0262/15008

52 8.2 Optimální varianta energeticky úsporného projektu a doporučení energetického auditora Na základě rozboru tepelného hospodářství a současného stavu stavebních konstrukcí objektu a TZB se doporučuje: zavést energetický management realizovat variantu V1 Pozn.: Z hlediska přijatelnosti projektu do dotační programu OPŽP - Prioritní osa 3, oblast podpory 3.2, je požadováno splnění minimálně požadovanou hodnotu průměrného součinitele prostupu tepla obálkou budovy U em,n, uvedenou v odst. 5.3 normy CSN (znění říjen 2011). Tento požadavek doporučená varianta splňuje Shrnutí doporučených opatření a popis okrajových podmínek Výše úspor je vyčíslena z upravené energetické bilance, která upravuje spotřeby energií na dlouhodobý průměr. Úspory energií tak mohou v jednotlivých letech kolísat. Výchozí klimatické údaje ukazuje kapitola 2.5. Výpočet úspor také předpokládá dodržení stávajícího režimu vytápění, počtu osob apod., pokud toto nemění samotná opatření navržená v energetickém auditu a doporučená k realizaci. Energetický management je jednoduchou, nenáročnou složkou systému hospodaření s energií, který za minimálních nákladů umožňuje sledovat vývoj spotřeb energií a rychleji reagovat na vznikající nehospodárnosti. Energeticky uvědomělé užívání prostor umožňuje významnou úsporu nákladů na užívání a snižuje i negativní zátěž životního prostředí v dané lokalitě. Toto opatření je vždy ekonomicky nejefektivnější. Jako energeticky úsporný projekt byla vybrána varianta, která v sobě zahrnuje vhodná opatření na jednotlivých zařízeních a konstrukcích. Ze stavební části je nejvhodnější provést zateplení vybraných ochlazovaných neprůsvitných konstrukcí a výměnu nevyhovujících dveří a oken za nová s tepelně izolačním trojsklem. Tím dojde k výraznému poklesu tepelných ztrát skrz tyto konstrukce a k podstatnému snížení tepelné ztráty infiltrací a tím i k výraznému snížení potřeby tepla na vytápění a zlepšení vnitřního mikroklimatu. Po rekonstrukci bude objekt dle požadavku na průměrný součinitel prostupu tepla klasifikován jako C Vyhovující. Rovněž dojde k naplnění požadavku vyhlášky č.78/2013 Sb. pro dílčí hodnocení energetické náročnosti vytápění. Pozn.: Ve výpočtu hodnoty úspory při aplikaci tohoto souboru opatření bylo uvažováno s energetickou disciplinovaností uživatelů budovy a správným užíváním regulačních prvků. Jde tedy o hodnotu maximální dosažitelné úspory. Její dosažení závisí ve velké míře na chování uživatelů budovy. Zdravotní středisko Bystřice 51 EA-0262/15008

53 8.2.2 Zdůvodnění výběru doporučeného opatření, úspory apod. Doporučený soubor opatření je možno shrnout v těchto základních bodech: realizací doporučené varianty se docílí úspory energie cca 462 GJ/rok celkové investiční náklady činí 6160 tis.kč bez DPH roční finanční úspora nákladů na vstupní energie představuje cca 142 tis.kč bez DPH měrné investiční náklady na uspořenou jednotku energie činí cca Kč/GJ úspora spotřeby tepla na vytápění činí cca 59% z původní spotřeby tabulka 45 Upravená energetická bilance pro doporučenou variantu Před realizací projektu Po realizaci projektu ř. ukazatel Energie Náklady Energie Náklady GJ MWh tis. Kč GJ MWh tis. Kč 1 Vstupy paliv a energie 814,7 226,31 273,4 352,3 97,86 131,2 z toho elektrická energie 33,0 9,16 33,1 33,0 9,16 33,1 z toho CZT 781,7 217,15 240,3 319,3 88,70 98,1 z toho zemní plyn 0,0 0,00 0,0 0,0 0,00 0,0 2 Změna zásob paliv 0,0 0,00 0,0 0,0 0,00 0,0 3 Spotřeba paliv a energie 814,7 226,31 273,4 352,3 97,86 131,2 4 Prodej energie cizím 0,0 0,00 0,0 0 0,00 0,0 5 Konečná spotřeba paliv a energie 814,7 226,31 273,4 352,3 97,86 131,2 6 Ztráty ve vlastním zdroji a rozvodech energie 12,4 3,45 7,0 7,8 2,16 5,6 z toho ÚT 7,8 2,17 2,4 3,2 0,89 1,0 z toho TV 4,6 1,28 4,6 4,6 1,28 4,6 7 Spotřeba energie na vytápění 773,9 214,98 237,9 316,1 87,81 97,2 8 Spotřeba energie na chlazení 0,0 0,00 0,0 0,0 0,00 0,0 9 Spotřeba energie na přípravu TV 7,3 2,02 7,3 7,3 2,02 7,3 10 Spotřeba energie na větrání 0,0 0,00 0,0 0,0 0,00 0,0 Spotřeba energie na úpravu 11 vlhkosti 0,0 0,00 0,0 0,0 0,00 0,0 12 Spotřeba energie na osvětlení 6,8 1,89 6,8 6,8 1,89 6,8 Spotřeba energie na technologické 13 a ostatní procesy 14,3 3,97 14,3 14,3 3,97 14,3 Zdravotní středisko Bystřice 52 EA-0262/15008

54 tabulka 46 Shrnutí úspor doporučené varianty Varianta 1 Investiční výdaje projektu tis. Kč Úspora energií GJ/rok 462 MWh/rok 128,4 Přínosy projektu celkem tis. Kč/rok 142 Změna nákladů na energie tis. Kč/rok -142 Změna ostatních provozních nákladů změna osobních nákladů (mzdy, pojistné ) tis. Kč/rok 0 změna ostatních provozních nákladů tis. Kč/rok 0 změna nákladů na emise a odpady tis. Kč/rok 0 Změna tržeb (za teplo, el. energii, využité odpady ) tis. Kč/rok 0 Původní spotřeba energie MWh/rok 226,3 Nová spotřeba energie MWh/rok 97,9 Úspora energií % 57% Původní provozní náklady na energie tis. Kč/rok 273 Nové provozní náklady na energie tis. Kč/rok 131 Úspora provozních nákladů % 52% tabulka 47 Ekologické vyhodnocení pro doporučenou variantu VARIANTA 1 Výchozí stav Po realizaci Rozdíl Rozdíl t/rok t/rok t/rok % Tuhé látky 0,0503 0,0254 0, ,5 SO 2 1,0715 0,5427 0, ,4 NO x 0,1631 0,0881 0, ,0 CO 2,2400 1,1184 1, ,1 CO 2 98, , , ,6 Zdravotní středisko Bystřice 53 EA-0262/15008

55 9 EVIDENČNÍ LIST ENERGETICKÉHO AUDITU Evidenční list energetického auditu podle zákona č. 406/2000 Sb. o hospodaření energií, ve znění pozdějších předpisů Evidenční číslo EA262 / Část - Identifikační údaje 1. Jméno (jména), příjmení/název nebo obchodní firma vlastníka předmětu EA Město Bystřice 2. Adresa trvalého bydliště/sídlo, případně adresa pro doručování a) ulice b) č.p./č.o. c) část obce Dr. E. Beneše 25 - d) obec e) PSČ f) g) telefon Bystřice podatelna@mestobystrice.cz Identifikační číslo Údaje o statutárním orgánu a) jméno b) kontakt Mgr. Daniel Štěpánek - starosta města ; podatelna@mestobystrice.cz 5. Předmět energetického auditu a) název Zdravotní středisko Bystřice b) adresa Syllabova 450, Bystřice, c) popis předmětu EA Předmětem energetického auditu je budova Zdravotního střediska Bystřice (ZS). Zdravotní středisko se skládá z budovy lékárny zdravotního střediska a domu s pečovatelskou službou (18 bytových jednotek). DPS se nachází ve druhém patře v přístavbě nad zdravotním střediskem, lékárna je spojena nevytápěnou, uzavíratelnou spojovací chodbou s budovou DPS. Středisko bylo postaveno v letech V letech byla provedena nástavba jednoho patra s byty s pečovatelskou službou. Objekt je postaven v technologii montovaného železobetonového skeletu v soustavě MS-71. Objekt do dnešní doby neprošel žádnou rekonstrukcí řešící tepelně technické vlastnosti obálky budovy. Zdravotní středisko nemá vlastní zdroj pro přípravu topné vody pro vytápění objektů. Do předávací stanice je přivedena pára z městského horkovodu, ze sytému CZT města Bystřice. Příprava TV je zajištěna pomocí el. průtokových a zásobníkových ohřívačů. Zařízení pro nucené větrání a strojní chlazení není osazeno. Na základě výpisu z katastru nemovitostí není evidován žádný způsob ochrany nemovitosti. Předmět EA stojí v katastrálním území Bystřice u Benešova na parcele 39/4, 39/3, 39/2. Vlastnické právo: Město Bystřice. Zdravotní středisko Bystřice 54 EA-0262/15008

56 2. Část - Popis stávajícího stavu předmětu EA 1. Charakteristika hlavních činností Zdravotní středisko, ordinace, lékárna, byty s pečovatelskou službou 2. Vlastní zdroje energie a) zdroje tepla b) zdroje elektřiny počet - ks počet - ks instalovaný výkon - MW instalovaný výkon - MW roční výroba - MWh roční výroba - MWh roční spotřeba paliva - GJ/r roční spotřeba paliva - GJ/r c) kombinovaná výroba elektřiny a tepla d) druhy primárního zdroje energie počet - ks druh OZE - instal. výkon elektrický - MW druh DEZ - instal. výkon tepelný - MW fosilní zdroje hnědé uhlí roční výroba elektřiny - MWh roční výroba tepla - MWh roční spotřeba paliva - GJ/r 3. Spotřeba energie Druh spotřeby Příkon Spotřeba energie Energonositel Vytápění 0,1277 MW 214,98 MWh/r CZT Chlazení MW 0,00 MWh/r - Větrání MW 0,00 MWh/r - Úprava vlhkosti MW 0,00 MWh/r - Příprava TV 0,040 MW 2,02 MWh/r Elektřina Osvětlení 0,020 MW 1,89 MWh/r Elektřina Technologie 0,025 MW 3,97 MWh/r Elektřina Ztráty ve zdroji a rozvodech - 3,45 MWh/r Elektřina + CZT Celkem 0,1767 MW 226,31 MWh/r Elektřina + CZT Zdravotní středisko Bystřice 55 EA-0262/15008

57 3. Část - Doporučená varianta navrhovaných opatření 1. Popis doporučených opatření Výměna výplní otvorů Zateplení obvodového pláště Zateplení stropu 2. Úspory energie a nákladů Spotřeba a náklady na energii - celkem Stávající stav Navrhovaný stav Úspory Energie 226,31 MWh/r 97,86 MWh/r 128,45 MWh/r Náklady 273,4 tis. Kč/r 131,2 tis. Kč/r 142,1 tis. Kč/r Spotřeba energie Stávající stav Navrhovaný stav Úspory Vytápění 214,98 MWh/r 87,81 MWh/r 127,16 MWh/r Chlazení 0,00 MWh/r 0,00 MWh/r 0,00 MWh/r Větrání 0,00 MWh/r 0,00 MWh/r 0,00 MWh/r Úprava vlhkosti 0,00 MWh/r 0,00 MWh/r 0,00 MWh/r Příprava TV 2,02 MWh/r 2,02 MWh/r 0,00 MWh/r Osvětlení 1,89 MWh/r 1,89 MWh/r 0,00 MWh/r Technologie 3,97 MWh/r 3,97 MWh/r 0,00 MWh/r Ztráty ve zdroji a rozvodech 3,45 MWh/r 2,16 MWh/r 1,28 MWh/r 3. Ekonomické hodnocení doba hodnocení 20 roků diskontní míra 4,0 % reálná doba návratnosti >20 roků investiční náklady tis.kč prostá doba návratnosti 43 roků cash flow 142 tis.kč/r IRR -3,87 % NPV tis.kč rok realizace 2015 Zdravotní středisko Bystřice 56 EA-0262/15008

58 4. Ekologické hodnocení Znečišťující Stávající stav Navrhovaný stav Efekt látka lokálně globálně lokálně globálně lokálně globálně Tuhé látky - t/r 0,050 t/r - t/r 0,021 t/r - - 0,029 t/r SO 2 - t/r 1,072 t/r - t/r 0,447 t/r - - 0,624 t/r NO x - t/r 0,163 t/r - t/r 0,075 t/r - - 0,089 t/r CO - t/r 2,240 t/r - t/r 0,916 t/r - - 1,324 t/r CO 2 - t/r 98,272 t/r - t/r 46,481 t/r ,791 t/r 4. Část - Údaje o energetickém specialistovi 1. Jméno (jména) a příjmení Titul Jan Kárník Ing. 2. Číslo oprávnění v seznamu energ. specialistů 3. Datum vydání oprávnění Datum posledního průběžného vzdělávání Podpis 6. Datum Zdravotní středisko Bystřice 57 EA-0262/15008

59 10 PŘÍLOHY 10.1 Požadované a doporučené hodnoty součinitele prostupu tepla UN dle ČSN :2011 Pozn.: Hodnoty uvedené v tabulce platí pro budovy s převažující návrhovou vnitřní teplotou im = 20 C. ČSN :2011 Součinitel prostupu tepla [W/(m 2.K)] Popis konstrukce požadované hodnoty U N, 20 Stěna vnější 0,30 1) doporučené hodnoty U rec, 20 těžká: 0,25 lehká: 0,20 doporučené hodnoty pro pasivní budovy U pas,20 0,18 až 0,12 Střecha strmá se sklonem nad 45 0,30 0,20 0,18 až 0,12 Střecha plochá a šikmá se sklonem do 45 včetně 0,24 0,16 0,15 až 0,10 Strop s podlahou nad venkovním prostorem 0,24 0,16 0,15 až 0,10 Strop pod nevytápěnou půdou (se střechou bez tepelné izolace) Stěna k nevytápěné půdě (se střechou bez tepelné izolace) 0,30 1) 0,30 0,20 0,15 až 0,10 těžká: 0,25 lehká: 0,20 0,18 až 0,12 Podlaha a stěna vytápěného prostoru přilehlá k zemině 4), 6) 0,45 0,30 0,22 až 0,15 Strop a stěna vnitřní z vytápěného k nevytápěnému prostoru 0,60 0,40 0,38 až 0,25 Strop a stěna vnitřní z vytápěného k temperovanému prostoru Strop a stěna vnější z temperovaného prostoru k venkovnímu prostředí 0,75 0,50 0,38 až 0,25 0,75 0,50 0,38 až 0,25 Podlaha a stěna temperovaného prostoru přilehlá k zemině 6) 1,85 0,60 0,45 až 0,30 Stěna mezi sousedními budovami 3) 1,05 0,70 0,5 Strop mezi prostory s rozdílem teplot do 10 0 C včetně 1,05 0,70 0,5 Stěna mezi prostory s rozdílem teplot do 10 0 C včetně 1,30 0,90 Strop vnitřní mezi prostory s rozdílem teplot do 5 0 C vč. 2,2 1,45 Stěna vnitřní mezi prostory s rozdílem teplot do 5 0 C vč. 2,7 1,80 Výplň otvoru ve vnější stěně a strmé střeše, z vytápěného prostoru do venkovního prostředí, kromě dveří Šikmá výplň otvoru se sklonem do 45, z vytápěného prostoru do venkovního prostředí Dveřní výplň otvoru z vytápěného prostoru do venkovního prostředí (včetně rámu) 1,5 2) 1,2 0,8 až 0,6 1,4 7) 1,1 0,9 1,7 1,2 0,9 Zdravotní středisko Bystřice 58 EA-0262/15008

60 ČSN :2011 Součinitel prostupu tepla [W/(m 2.K)] Popis konstrukce Výplň otvoru vedoucí z vytápěného do temperovaného prostoru Výplň otvoru vedoucí z temperovaného prostoru do venkovního prostředí Šikmá výplň otvoru se sklonem do 45 n vedoucí z temperovaného prostoru do venkovního prostředí Lehký obvodový plášť (LOP) hodnocený jako smontovaná sestava včetně nosných prvků, s poměrnou plochou průsvitné výplně otvoru f w = A w / A, v.m -2 /m 2 kde A je celková plocha obv. pláště (LOP) v m 2 A w plocha průsvitné výplně otvoru sloužící převážně k osvětlení interiéru včetně příslušných části rámu v LOP, v m 2 f w 0,5 f w > 0,5 požadované hodnoty U N, 20 doporučené hodnoty U rec, 20 doporučené hodnoty pro pasivní budovy U pas,20 3,5 2,3 1,7 3,5 2,3 1,7 2,6 1,7 1,4 0,3+1,4 f w 0,7+0,6 f w 0,2+ f w 0,15+0,85 f w Kovový rám výplně otvoru - 1,8 1,0 Nekovový rám výplně otvoru 5) - 1,3 0,9 0,7 Rám lehkého obvodového pláště - 1,8 1,2 POZNÁMKY 1) Pro jednovrstvé zdivo se nejpozději do připouští hodnota 0,38 W/(m 2.K) 2) Nejpozději do se připouští hodnota 1,7 W/(m 2.K) 3) Nemusí se vždy jednat o teplosměnnou plochu, ovšem s ohledem na postup výstavby a možné změny způsobu užívání se zajišťuje tepelná ochrana na uvedené úrovni. 4) V případě podlahového a stěnového vytápění se do hodnoty součinitele prostupu tepla započítávají pouze vrstvy od roviny, ve které je umístěno vytápění, směrem do exteriéru. 5) Platí i pro rámy využívající kombinace materiálů, včetně kovových, jako jsou například dřevohliníkové rámy. 6) Odpovídá výpočtu součinitele prostupu tepla podle ČSN (tj. bez vlivu zeminy), nikoli výslednému působeni podle ČSN EN ISO ) průsvitné: Nejpozději do se připouští hodnota 1,5 W/(m 2.K). Zdravotní středisko Bystřice 59 EA-0262/15008

61 10.2 Protokol o výpočtu měrných tepelných ztrát a potřeby tepla na vytápění dle ČSN EN ISO Identifikační údaje budovy Druh stavby Zdravotní středisko Bystřice Adresa (místo, ulice, číslo, PSČ) Syllabova 450, Bystřice, Charakteristika a okrajové podmínky budovy Objem budovy - vnější objem vytápěné zóny budovy V m 3 Vzduchový objem budovy V a m 3 Celková plocha - součet vnějších ploch ochlazovaných kcí. A m 2 Objemový faktor tvaru budovy A/V 0,59 m 2 /m 3 Průměrný součinitel prostupu tepla U em 0,90 W/(m 2 K) Požadovaná vnitřní teplota zóny Q i 19,0 C Průměrná venkovní teplota v otopném období Q e 3,9 C Návrhová teplota venkovního vzduchu v zimním období Q v -15 C Počet dnů v otopném období n d 245 dní Režim vytápění S přerušovaným vytápěním Počet časových úseků v týdnu t 3 - Počet zón v budově N 1 - Ustálená tepelná propustnost zeminou podle ČSN EN ISO Typ výpočtu Podlaha na úrovni terénu Tloušťka obvodové stěny w 0,4 m Tepelný odpor stěn suterénu R w 0,87 m 2 K/W Ekvivalentní tloušťka podlahy d t 3,24 m Celková ekvivalentní tloušťka suterénních stěn d w 2,08 m Tepelná vodivost zeminy l 2,00 W/(mK) Plocha podlahy 1 A 1 816,9 m 2 Tepelný odpor podlahy 1 R f1 1,25 m 2 K/W Plocha podlahy 2 A 2 - m 2 Tepelný odpor podlahy 2 R f2 - m 2 K/W Celková plocha podlahy A 816,9 m 2 Průměrný tepelný odpor podlahy R f 1,25 m 2 K/W Exponovaný obvod podlahy P 225 m Charakteristický rozměr podlahy B 7,3 m Plocha obv. zdi v kontaktu s terénem A WT - m 2 Plocha podlahy suterénu A sut - m 3 Hloubka podlahy suterénu pod úrovní terénu z - m Ekvivalentní hloubka podlahy suterénu pod úrovní terénu z ekv - m Výška hor. povrchu podlahy nad úrovní terénu h - m Intenzita výměny vzduchu v nevytápěném suterénu n - 1/h Objem vzduchu v nevytápěném suterénu V - m 3 Plocha vytápěné části suterénu v kontaktu se zeminou - m 2 Plocha nevytápěné části suterénu v kontaktu se zeminou - m 2 Ustálená tepelná propustnost zeminou LS 261,5 W/K Zdravotní středisko Bystřice 60 EA-0262/15008

62 Měrná ztráta prostupem tepla přes nevytápěné prostory Měrná ztráta prostupem přes nevytápěné prostory celkem HU 0,0 W/K stěna těžká ok na vstup y střech a Tepelná propustnost mezi obvodovými konstrukcemi mezi interiérem a exteriérem Ochlazovaná konstrukce Plocha A i [m 2 ] Součinitel prostupu tepla U i [W/(m 2.K)] Požadovaný (doporučený) součinitel prostupu tepla U N,rq (U N,rc) [W/(m 2.K)] Činitel teplotní redukce b i [-] Měrná ztráta konstrukce prostupem tepla H ti = A i. U i. b i [W/K] Obvodový plášť SO1 495,3 0,45 0,30 (0,25) 1,00 222,89 Obvodový plášť SO2 1064,3 0,95 0,30 (0,25) 1, ,09 Strop s podlahou nad exterierem PDL1 (lékárna) 48,0 0,85 0,30 (0,25) 1,00 40,80 Okna 314,9 2,40 1,50 (1,2) 1,00 755,76 Vstupy 55,2 3,50 1,70 (1,2) 1,00 193,20 Vstupy do spojovaci chodby 4,8 3,50 1,70 (1,2) 0,56 9,41 Strop STR1 798,5 0,50 0,24 (0,16) 1,00 399,26 Střecha podlaha balkonů (hl. pavilon) 29,2 0,50 0,24 (0,16) 1,00 14,62 Přirážka na tepelné mosty 0,1.A 362,72 Celkem 2 810, ,7 Přirozené větrání Návrhová tepelná ztráta větráním - ČSN EN ISO Přirozené větrání Druh místností Nebytové budovy výpočtová teplota vnitřního prostoru int 19,0 C výpočtová venkovní teplota e -15,0 C intenzita výměny venkovního vzduchu za hodinu n min m3.os/ 15,0 h počet osob v budově n 250 osob Hygienické množství vzduchu V'min,i m 3 /h intenzita výměny vzduchu za hod. při rozdílu tlaků 50 Pa mezi vnitřkem a n vnějškem 50 3,0 h -1 stínící činitel (odstínění větru) e i 0,03 - výškový korekční činitel i 1,0 - Doba provozního režimu budovy Čas prov 8,0 hod Doba mino provozní režim (pouze infiltrace) Čas klidu 16,0 hod Infiltrace obvodovým pláštěm budovy V'inf,i 880 m 3 /h Výměna vzduchu ve vytápěném prostoru V'i m 3 /h Tepelné ztráty přirozeným větráním a infiltrací Hve,i 624 W/K Návrhová tepelná ztráta přirozeným větráním a infiltrací v 21,2 kw Zdravotní středisko Bystřice 61 EA-0262/15008

63 Výpočet potřeby energie na vytápění podle ČSN EN ISO Účel výpočtu K posouzení efektu energ. úsporných opatření Použití rozměrů k výpočtu Vnější Regulace topného systému Ekvitermní regulace ne Zónová regulace ne Regulace v místě konečné spotřeby ano Časový průběh vytápění t1 = denní režim h/denně 8 h t3 = noční režim h/denně 16 h t3 = víkendový režim h/denně 24 h Tepelná propustnost mezi obv. kcemi mezi int. a ext. L D 3 009,7 W/K Ustálená tepelná propustnost zeminou L S 261,5 W/K Měrná ztráta prostupem tepla nevytápěnými prostory H U 0,0 W/K Měrná ztráta prostupem tepla H T 3 271,2 W/K Potřeba energie na krytí ztrát budovy - prostupem Q T 781,8 GJ/rok Měrná tepelná ztráta přirozeným větráním a infiltrací H vi 624,5 W/K Měrná tepelná ztráta nuceným větráním H Vi 0,0 W/K Měrná tepelná ztráta větráním a infiltrací H V 624,5 W/K Potřeba energie na krytí ztrát budovy - větráním Q V 165,0 GJ/rok Celková měrná tepelná ztráta H 3 895,7 W/K Celková potřeba energie na krytí ztrát za otopné období Q L 946,8 GJ/rok Vnitřní tepelné zisky Q i 60,8 GJ/rok Solární tepelné zisky Q s 125,4 GJ/rok Podíl instalace regulace v místě konečné spotřeby 100% Podíl využitelných tepelných zisků 1,00 - Potřeba tepla na vytápění Qh 760,7 GJ/rok konec protokolu Zdravotní středisko Bystřice 62 EA-0262/15008

64 10.3 Energetický štítek obálky budovy ENERGETICKÝ ŠTÍTEK OBÁLKY BUDOVY Zdravotní středisko Bystřice Syllabova 450, Bystřice, Hodnocení obálky budovy Celková podlahová plocha: m 2 stávající doporučení Cl 0,5 0,75 1,0 1,5 2,0 2,5 VELMI ÚSPORNÁ A B C D E F G 2,09 0,77 MIMOŘÁDNĚ NEHOSPODÁRNÁ Průměrný součinitel prostupu tepla obálky budovy U em ve W/(m 2.K) U em = H T / A 0,90 0,33 Požadovaná hodnota průměrného součinitele prostupu tepla obálky budovy podle ČSN ,43 U em,n ve W/(m 2.K) 0,43 Klasifikační ukazatele Cl a jim odpovídajícící hodnoty U em Cl U em Platnost štítku do Štítek vypracoval 0,5 0,75 1 1,5 2 2,5 0,22 0,32 0,43 0,65 0,86 1,08 Ing. Jan Kárník Energetický auditor č Zdravotní středisko Bystřice 63 EA-0262/15008

65 10.4 Protokol k energetickému štítku obálky budovy ČSN :2011 stávající stav Identifikační údaje Druh stavby Zdravotní středisko Bystřice Adresa (místo, ulice, číslo, PSČ) Syllabova 450, Bystřice, Charakteristika budovy Objem budovy V - vnější objem vytápěné zóny budovy m 3 Celková plocha A - součet vnějších ploch ochlazovaných konstrukcí m 2 Faktor tvaru budovy A / V 0,59 m 2 /m 3 Převažující vnitřní teplota v otopném období im 19,0 C Venkovní návrhová teplota v zimním období e -15,0 C Charakteristika energeticky významných údajů ochlazovaných konstrukcí Ochlazovaná konstrukce Plocha Souč. prostupu tepla Požadovaný (doporučený) souč. prostupu tepla Činitel teplotní redukce Měrná ztráta konstrukce prostupem tepla A i U i U N,rq (U N, rc) b i H ti = A i.u i.b i m 2 W/(m 2 K) W/(m 2 K) - W/K Obvodový plášť SO1 495,3 0,45 0,30 0,25 1,00 222,89 Obvodový plášť SO ,3 0,95 0,30 0,25 1, ,09 Strop s podlahou nad exterierem PDL1 (lékárna) 48,0 0,85 0,30 0,25 1,00 40,80 Okna 314,9 2,40 1,50 1,20 1,00 755,76 Vstupy 55,2 3,50 1,70 1,20 1,00 193,20 Vstupy do spojovaci chodby 4,8 3,50 1,70 1,20 0,56 9,41 Strop STR1 798,5 0,50 0,30 0,16 1,00 399,26 Střecha podlaha balkonů (hl. pavilon) 29,2 0,50 0,24 0,16 1,00 14,62 Podlaha na terénu 816,9 0,80 0,45 0,30-261,45 Propustnost tepelnými mosty L d,tb 0,1.A ,72 Celkem 3 627, ,20 Stanovení stavebně energetické vlastnosti budovy Měrná ztráta prostupem tepla H T W/K 3 271,20 Průměrný součinitel prostupu tepla U em = H T / A W/(m 2 K) 0,90 U em,n,rq - průměrný součinitel prostupu tepla (požadovaný) W/(m 2 K) 0,43 U em,n,rc - průměrný součinitel prostupu tepla (doporučený) W/(m 2 K) 0,32 Klasifikační ukazatel CI 2,09 F - Velmi nehospodárná Pozn.: * ustálená tepelná propustnost zeminou je spočtena podle EN ISO Zdravotní středisko Bystřice 64 EA-0262/15008

66 10.5 Protokol k energetickému štítku budovy ČSN :2011 doporučená varianta Identifikační údaje Druh stavby Zdravotní středisko Bystřice Adresa (místo, ulice, číslo, PSČ) Syllabova 450, Bystřice, Charakteristika budovy Objem budovy V - vnější objem vytápěné zóny budovy m 3 Celková plocha A - součet vnějších ploch ochlazovaných konstrukcí m 2 Faktor tvaru budovy A / V 0,59 m 2 /m 3 Převažující vnitřní teplota v otopném období im 19,0 C Venkovní návrhová teplota v zimním období e -15,0 C Charakteristika energeticky významných údajů ochlazovaných konstrukcí Ochlazovaná konstrukce Plocha Souč. prostupu tepla Požadovaný (doporučený) souč. prostupu tepla Činitel teplotní redukce Měrná ztráta konstrukce prostupem tepla A i U i U N,rq (U N, rc) b i H ti = A i.u i.b i m 2 W/(m 2 K) W/(m 2 K) - W/K Obvodový plášť SO1 495,3 0,18 0,30 0,25 1,00 89,15 Obvodový plášť SO ,3 0,22 0,30 0,25 1,00 234,15 Strop s podlahou nad exterierem PDL1 (lékárna) 48,0 0,16 0,30 0,25 1,00 7,68 Okna 314,9 0,90 1,50 1,20 1,00 283,41 Vstupy 55,2 1,20 1,70 1,20 1,00 66,24 Vstupy do spojovaci chodby 4,8 1,20 1,70 1,20 0,56 3,23 Strop STR1 798,5 0,18 0,30 0,16 1,00 143,73 Střecha podlaha balkonů (hl. pavilon) 29,2 0,50 0,24 0,16 1,00 14,62 Podlaha na terénu 816,9 0,80 0,45 0,30-261,45 Celkem 3 627, ,48 Stanovení stavebně energetické vlastnosti budovy Měrná ztráta prostupem tepla H T W/K 1 212,48 Průměrný součinitel prostupu tepla U em = H T / A W/(m 2 K) 0,33 U em,n,rq - průměrný součinitel prostupu tepla (požadovaný) W/(m 2 K) 0,43 U em,n,rc - průměrný součinitel prostupu tepla (doporučený) W/(m 2 K) 0,32 Klasifikační ukazatel CI 0,77 C - Vyhovující Pozn.: * ustálená tepelná propustnost zeminou je spočtena podle EN ISO Zdravotní středisko Bystřice 65 EA-0262/15008

67 10.6 Protokol k energetickému štítku budovy ČSN :2011 referenční budova Protokol k energetickému štítku budovy dle ČSN :2011 Referenční budova - stanovení požadavku Identifikační údaje Druh stavby Zdravotní středisko Bystřice Adresa (místo, ulice, číslo, PSČ) Syllabova 450, Bystřice, Charakteristika budovy Objem budovy V - vnější objem vytápěné zóny budovy m 3 Celková plocha A - součet vnějších ploch ochlazovaných konstrukcí m 2 Faktor tvaru budovy A / V 0,59 m 2 /m 3 Převažující vnitřní teplota v otopném období im 19,0 C Venkovní návrhová teplota v zimním období e -15,0 C Rozbor plochy fasády dle čl Celkem započitatelná plocha výplní otvorů 374,9 m 2 Celkem obvodové stěny (po odečtení otvorů) 1 607,6 m 2 Zbývající část ploch výplní otvorů započtena jako obvodová stěna 0,0 m 2 Charakteristika energeticky významných údajů ochlazovaných konstrukcí Ochlazovaná konstrukce Plocha Souč. prostupu tepla - požadovaná hodnota Činitel teplotní redukce Měrná ztráta konstrukce prostupem tepla A i U i b i H ti = A i.u i.b i m 2 W/(m 2 K) - W/K Obvodový plášť SO1 495,3 0,30 1,00 148,59 Obvodový plášť SO ,3 0,30 1,00 319,29 Strop s podlahou nad exterierem PDL1 (lékárna) 48,0 0,24 1,00 11,52 Okna 314,9 1,50 1,00 472,35 Vstupy 55,2 1,70 1,00 93,84 Vstupy do spojovaci chodby 4,8 1,70 0,56 4,57 Strop STR1 798,5 0,30 1,00 239,56 Střecha podlaha balkonů (hl. pavilon) 29,2 0,24 1,00 7,02 Podlaha na terénu 816,9 0,45-196,83 Celkem 3 627, ,57 Stanovení požadavku Uem,N,rq Přirážka na vliv tepelných vazeb (čl ) - 0,02 Měrná ztráta prostupem tepla H T - referenční budova W/K 1 493,57 U em,n,rq - požadovaný průměrný součinitel prostupu tepla (vypočtený) W/(m 2 K) 0,43 Uem,N,rq - požadovaný průměrný součinitel prostupu tepla (s uvažováním vlivu omezení dle tab.5) W/(m 2 K) 0,43 U em,n,rc - doporučený průměrný součinitel prostupu tepla W/(m 2 K) 0,32 Pozn.: * ustálená tepelná propustnost zeminou je spočtena podle EN ISO Ve výpočtu požadované hodnoty U em,n,rq bylo uvažováno s omezením dle tab. 5 v ČSN :2011 Zdravotní středisko Bystřice 66 EA-0262/15008

68 10.7 Ekonomické zhodnocení doporučené varianty Diskontní sazba 4% Roční nárůst cen paliv 3% Náklady Roční toky nekumul. Roční toky kumul. Investice Návratnost Rok pův. nov. nediskont. diskont. nediskont. diskont. tis. Kč tis. Kč tis. Kč tis. Kč tis. Kč tis. Kč tis. Kč let , , , , ,4 131,2 0,0 142,1 136, , , ,6 135,2 0,0 146,4 135, , , ,0 139,2 0,0 150,8 134, , , ,7 143,4 0,0 155,3 132, , , ,7 147,7 0,0 160,0 131, , , ,9 152,1 0,0 164,8 130, , , ,4 156,7 0,0 169,7 129, , , ,2 161,4 0,0 174,8 127, , , ,3 166,3 0,0 180,0 126, , , ,7 171,2 0,0 185,4 125, , , ,4 176,4 0,0 191,0 124, , , ,4 181,7 0,0 196,7 122, , , ,7 187,1 0,0 202,6 121, , , ,4 192,7 0,0 208,7 120, , , ,5 198,5 0,0 215,0 119, , , ,9 204,5 0,0 221,4 118, , , ,7 210,6 0,0 228,1 117, , , ,8 216,9 0,0 234,9 116, , , ,4 223,4 0,0 241,9 114, , , ,3 230,1 0,0 249,2 113, , ,8 0 Čistá současná hodnota NPV ,8 tis. Kč Vnitřní výnosové procento IRR -3,9 % Prostá doba návratnosti T s 43,3 roky (let) Reálná doba návratnosti T sd >20 roky (let) Zdravotní středisko Bystřice 67 EA-0262/15008

69 tis. Kč Energetický audit dle zákona 406/2000Sb Roční CF projektu roky nediskontované diskontované Kumulované CF projektu nediskontované diskontované Zdravotní středisko Bystřice 68 EA-0262/15008
