1

2 Co je v krabici Ve vrchní bílé papírové krabici RoboRuler Návod k obsluze DVD Nastavení a provozu

3 Co je v krabici 2008 Technické materiály

4 Co je v krabici 2008 Technické materiály

5 Co je v krabici (RM400) RM400 + Nabíjecí stanice Venkovní nabíječka Kolíky pro nabíjecí stanici Návod k obsluze RoboRuler Kolíky Obvodový drát Spojky drátu Spojka DVD nastavení a provozu

6 Co je v krabici (RM200) Nabíječka a adaptér RM200 Kolík obvodového spínače Návod k obsluze Obvodový spínač RoboRuler Kolíky Obvodový drát Spojky drátu Spojka DVD nastavení a provozu

7 Pokyny k nastavení 2008 Technické materiály Plánování nastavení Nastavení obvodového drátu Příprava Robomow a nastavení Testování umístění nabíjecí stanice a obvodového drátu Nastavení zón bez nabíjecí stanice

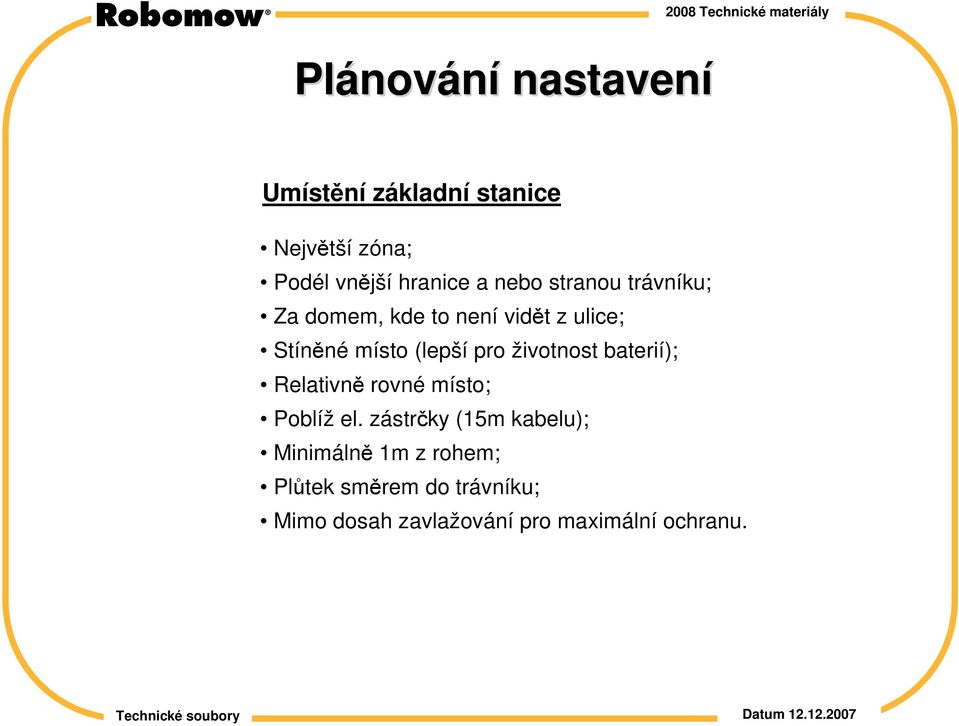

8 Plánov nování nastavení Umístění základní stanice Největší zóna; Podél vnější hranice a nebo stranou trávníku; Za domem, kde to není vidět z ulice; Stíněné místo (lepší pro životnost baterií); Relativně rovné místo; Poblíž el. zástrčky (15m kabelu); Minimálně 1m z rohem; Plůtek směrem do trávníku; Mimo dosah zavlažování pro maximální ochranu.

9 Umístění nabíjecí stanice Základní stanice Základní zóna Vzdálenost drátů Větší než 1m Základní zóna Zóna A Dráty vedoucí do další zóny jdou těsně Vedle sebe. Vzdálenost mezi nimi je pouze pro ilustraci.

10 Umístění vně obvodu Obvodový drát Umístění nabíjecí stanice Kolíky Zalomte drát aby tam Robomow nejezdil Při přejíždění Tvrdý povrch po kterém RM může jet Možnost zvolení různé vzdálenosti stanice od okraje trávníku RoboRuler 26cm šíře Kratší vzdálenost RoboRuleru Doporučováno (do 3m) Max (do 10m)

11 Plánov nování nastavení Více zón Možnost A: Všechny zóny jsou spojeny v jednom okruhu a zapojeny do nabíjecí stanice. (max 500 meters in one loop). Možnost B: Oddělené zóny napojené do nabíjecí stanice nebo do obvodového spínače

12 Možnost A Základní stanice Základní zóna Zóna A Zóna B Dráty zde jdou těsně vedla sebe Maximální délka drátu V jedné smyčce je 500 m

13 Možnost B1 Nabíjecí stanice Základní zóna Obvodový spínač Vzdálenost drátů Je větší než 1m Zóna A Zóna B Vzdálenost větší než 1m

14 Možnost B2 Nabíjecí stanice Základní zóna Obvodové spínače Vzdálenost drátů Je větší než 1m Zóna A Zóna B Vzdálenost větší Než 1m

15 Plánov nování nastavení Úzké průjezdy Typ A: Alespoň 1m mezi dráty tak aby mohl Robomow efektivně navigovat skrz v zájmu sečení uvnitř prostoru během operace. Typ B: Vzdálenost 26cm mezi dráty (měřeno RoboRulerem), tak aby Robomow mohl projíždět po obvodovém drátu a tak začínat operaci v jednotlivých zónách, ale nebude sekat mezi zónami. Při nastavování úzkého průjezdu typu B je nutno zadat různé vstupní body, aby sečení začínalo v různých zónách

16 Plánov nování nastavení Úzký průjezd typu A Alespoň 1m mezi dráty tak aby mohl Robomow efektivně navigovat skrz v zájmu sečení uvnitř prostoru během operace. Základní zóna Nabíjecí stanice Základní zóna Základní zóna Úzký průjezd typu B Vzdálenost 26cm mezi dráty (měřeno RoboRulerem), tak aby Robomow mohl projíždět po obvodovém drátu tak začínat operaci v jednotlivých zónách, ale nebude sekat mezi zónami. Při nastavování úzkého průjezdu typu B je nutno zadat různé vstupní body aby sečení začínalo v různých zónách

17 Plánov nování nastavení 2008 Technické materiály Základní zóna Úzké místo je 26 cm široké, ale je postaveno se zalomením aby Robomow samovolně nepřejížděl mezi plochami během činnosti. Pokud je úzké místo delší než 2 m pak se doporučuje zalomit na dvou místech jako na ukázce vpravo. 26cm šíře Základní zóna Základní zóna

18 Plánov nování nastavení Definování překážek a ostrůvků Typ A: Překážky, které jsou relativně pevné a vyšší než 15cm, jako stromy, sloupy a podobně mohou být ponechány v trávníku bez povšimnutí během plánování. Typ B: ostatní překážky jako záhony, jezírka a malé stromky musí být chráněny před Robomow za pomocí obvodového drátu.

19 Počáteční bod 2008 Technické materiály Pokládka obvodového drátu Obvodový drát Nevyndávejte z plastového obalu ponechte 20-30cm v počátečním bodě kde je umístěna nabíjecí stanice Směr pokládky od nabíjecí stanice Plůtek má jít dovnitř

20 Pokládka obvodového drátu 2008 Technické materiály Větší vzdálenost na RoboRuleru Tam kde je vnější okraj pevný s překážkou v jiné výši než je trávník Krátká vzdálenost na RoboRuleru - tam kde po vnějším okraji nejsou překážky a okolí je ve stejné výšce jako trávník

21 Zapojení obvodového drátu Ukončení smyčky 1 2 3

22 Zapojení obvodového drátu Zapojení 4

23 Zapojení obvodového drátu Zapojení nabíječky do stanice 5

24 Zapojení obvodového drátu 6 7

25 Zapojení obvodového drátu Položení nabíjecí stanice 8

26 Zapojení obvodového drátu Operační panel nabíjecí stanice Blikající světlo znamená, že signal je aktivní Konstantní světlo znamená, že příkon je aktivní Kontinuální pískot znamená přerušení obvodu Nekontinuální pískot znamená špatné spojení obvodového drátu a nebo příliš dlouhý okruh Založeno na zvuku (pískot) a ne na kontrolkách není zde on/off tlačítko pouze indikátor příkonu Operační čas je 100 hodin (než se automaticky vypne) zapne se pokaždé když Robomow vyjede z nabíjecí stanice Vypne se automaticky když se sekačka nabíjí

27 Příprava a nastavení RM Základní pohled Robomow RM400 Nabíjecí stanice

28 Opora kuličky v nárazníku Umístění pojistky Nadzvednutý nárazník Řídící panel Nosící držadlo Kolíček nastavení výšky sečení Zimní nabíječka Motor sečení Kuličkový snímač nárazníku Joistick Kryt sečení

29 Příprava a nastavení RM Výška sečení Rozsah nastavení: Min: 20 mm Max: 80 mm Otáčejte tímto směrem pro snížení výšky Otáčejte tímto směrem pro zvýšení výšky

30 Příprava a nastavení RM Vložení pojistky baterií Tlačítko STOP Řídící panel Operační Lampa Šipka nahoru STOP GO Hlavní tlačítko vypnutí Tlačítko GO / START LCD displej Šipka dolu Snímač deště Tlačítko STOP má dvě různé funkce: 1) Během činnosti okamžitě zastaví Robomow v práci; 2) Během listování v menu vrátí menu o jednu úroveň zpátky;

31 Příprava a nastavení RM Jednorázové nastavení (jazyk a čas) Language Press GO Zmáčkněte GO English (US) Confirm Time and Date Press GO 00:00 dd/mm/yy next digit 15:23 16/04/07 Confirm Rolujte UP nebo DOWN Pro výběr jazyka stiskni GO jako potvrzení Čas a datum Zmáčkni GO Rolujte k nastavení času a datumu, zmáčkněte GO pro další číslici ( STOP použijte k návratu) Zmáčkněte GO pro potvrzení a pokračování v instrukcích na dalším odstavci (nastavení týdenního programu)

32 Příprava a nastavení RM Týdenní program Zmáčkněte GO zmáčkněte GO pro nastavení automatického týdenního programu podle plochy nebo pro úplné vypnutí funkce. Zmáčkněte GO Rolujte nahoru pro vybrání travnaté plochy v základní zóně Zmáčkněte GO pro potvrzení Následujte instrukce v dalším odstavci ( Umístění nabíjecí stanice testování) Weekly program Press GO Program On Confirm Base zone area Press GO 0 50 m² Confirm m² Confirm Base position Press GO to test Vyberte Off jestliže nechcete používat program k sečení. Program Off Confirm

33 Příprava a nastavení RM Týdenní programový plán (dle plochy) Plocha m2 Po Út St Čt Pá So Ne :30 E 1:30 E MAX E MAX E MAX E MAX E MAX E MAX MAX MAX E MAX E MAX MAX MAX MAX E MAX E MAX MAX MAX MAX E MAX 300 a více MAX E MAX MAX MAX MAX E MAX MAX 1:30 čas sečení 1 hod a 30 min MAX maximální doba sečení E začátek sečení po okraji (EDGE = okraj)

34 Příprava a nastavení RM Testování nabíjecí stanice a pozice obvodového drátu

35 Příprava a nastavení RM Testování nabíjecí stanice a pozice obvodového drátu Jestliže je obvodový drát zapojen obráceně, pak se po Zmáčknutí GO na Displeji objeví nápis Change wires in plot connector, V tomto případě vyměňte dráty ve spojce Zaměňte dráty ve spojce

36 Testing the Base Station and Perimeter Wire position Zmáčkněte GO k testu pozice stanice Base position Press GO to test Lehce posuňte nabíjecí stanici, tak aby Robomow vjížděl do stanice středem jak jen to je možné; Přemístěte Robomow a zmáčkněte GO pro nový pokus Následuje Robomow a potvrďte že zajel správně do stanice Searching base Nepodaří se mu vjet do stanice, zastaví a čeká Reposition Base Press GO Robomow zajede úspěšně; vycouvá ze stanice a zastaví se Připevněte stanici kolíky a zmáčkněte GO Peg base then press GO Zmáčkněte GO pro testování pozice drátu Běžte podél Robomow když jede podél okraje až do ukončení okruhu bez jakéhokoli nárazu (Robomow pak zůstane ve stanici). Wire position Press GO to test Wire position Robomow koliduje s překážkou, jede zpět a zastaví se Přizpůsobte drát a zmáčkněte GO pro pokračování v testování Adjust wire then press GO

37 Nastavení v zóněz bez nabíjec jecí stanice Obvodový spínač Napojený na elektrickou síť (bez baterií) Dodávaný se standardním napojením a 5 metry kabelu Kabel spínače Kabel nabíječky

38 Nastavení v zóněz bez nabíjec jecí stanice Zapojení ve spínači

39 Nastavení v zóněz bez nabíjec jecí stanice Obvodový spínač ON / OFF tlačítko Založeno na pípání a diodách Pracovní čas je 12 hodin Blikající světlo signalizuje, že signál je v provozu Stálé bzučení signalizuje o odpojeném nebo přerušeném drátu Přerušované pípání signalizuje o špatném zapojení nebo příliš dlouhém obvodu
