INSTRUKCE PRO POUŽITÍ A INSTALACI

Transkript

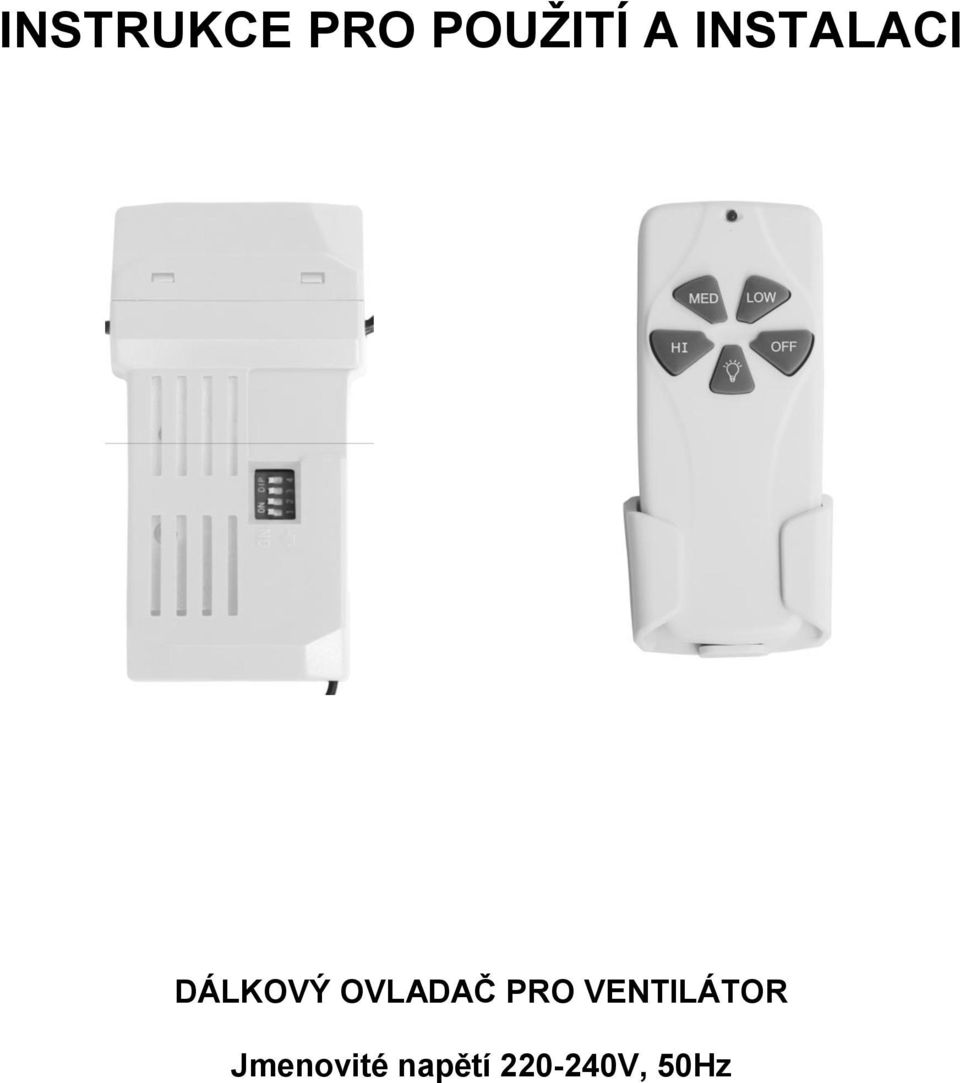

1 INSTRUKCE PRO POUŽITÍ A INSTALACI DÁLKOVÝ OVLADAČ PRO VENTILÁTOR Jmenovité napětí V, 50Hz

2 PROSÍM PŘED POUŽITÍM PRODUKTU SI PEČLIVĚ PŘEČTĚTE VŠECHNY INSTRUKCE VAROVÁNÍ aby se snížilo riziko vzniku pořáru, úrazu elektrickým proudem nebo zranění osob nebo poškození majetku, postupujte podle pokynů pro bezpečné používání a instalaci. Tento dálkový ovladač je určen pro regulaci otáček stropního ventilátoru a světla. K dispozici jsou čtyři tlačítka (HI, MED, LOW. OFF) pro ovládání stropního ventilátoru a tlačítko k zapnutí/vypnutí světla. Přijímač (regulátor) Vysílač (dálkový ovladač) POŽADAVKY NA INSTALACI: Musí být instalováno elektrikářem. Nepřekračujte jmenovitý příkon. Vhodné pro vnitřní použití. Toto dálkové ovládání je vhodné pro ovládání stropního ventiátoru a světla (pokud je ventilátor se světlem). Jakékoliv jiné použití je považováno za zneužití a záruka se stává neplatnou. Neinstalujte dálkový ovladač pokud je již instalován nástěnný ovladač. Odstraňte stávající a nahraďte ho tímto. Nepoužívejte stmívání pro stropní ventilátor. PŘÍPRAVA INSTALACE: Před provedením istalace musíte: - K provozu dálkového ovládání je nutná baterie 1x9VDC. Sejměte zadní kryt ovladače a instalujte baterii (není součástí balení). - Ovladač a přijímač musí být nastaven tak, aby byla mezi nimi správná komunikace. Toto je dosaženo nastavením DIP na přijímači a dálkovém ovladači na stejnou hodnotu. POZNÁMKA: DIP přepínač má čtyři spínače, které lze nastavit na 16 různých kombinací vysílacích kódů. Je to praktické, pokud je více než jeden dálkový přijímač v provozu. 2

3 Obr. 1 Přihrádka na baterie Obr. 2 DIP přepínač INSTALACE PŘIJÍMAČE VAROVÁNÍ VYSOKÉ NAPĚTÍ PŘED PŘIPOJENÍM PŘIJÍMAČE A ZMĚNOU KÓDU - Pro vaší bezpečnost: napájení obvodu musí být odpojeno nebo vypnuto - Elektrické napětí může způsobit VÁŽNÉ ZRANĚNÍ NEBO SMRT - Zapojení musí splňovat všechny místní a vnitrostátní podmínky NÁSLEDUJÍ TYTO POKYNY - POKUD MOTOR STROPNÍHO VENTILÁTORU VYSÍ ZE STROPU NA MONTÁŽNÍ TYČI, DODRŽUJTE VŠECHNY BEZPEČNOSTNÍ POKYNY UVEDENÉ V NÁVODU K VENTILÁTORU. - NEZAPOMEŇTE PŘED ZAHÁJENÍM PRÁCE VYPNUT OD ELEKTRICKÉ SÍTĚ. - ELEKTRICKÁ INSTALACE MUSÍ SPLŇOVAT VŠECHNY ELEKTRINSTALAČNÍ KÓDY. PROVEĎTE ELEKTRICKÉ PŘIPOJENÍ (VIZ. OBR.2) Pro připojení použijte maticovou svorkovnici. 1. Odpojte elektrické napětí z pracovního okruhu. 2. Odstraňte kryt stropního ventilátoru z montážní tyče. 3. Odpojte stávající kabeláž od zdroje. 4. Připojte kabel (zelená/žlutá) k zemnícímu kabelu tak, aby byla zajištěna kontinuita celého elektrického vedení. 5. Připojte L ovladače k Lnapájení. 6. Přpojte N ovladače k N napájení. 7. Připojte k motoru N řídící jednotky. 8. Připojte k motoru L řídící jednotky. 9. Připjte drát pro světlo z řídící jednotky do světla ventilátoru. 10. Zatlačte připojené vodiče nahoru do krabice. 11. Dejte drát řídící jednotky na horní stranu řídící jednotky. 12. Položte řídící jednotku do vrchlíku (Obr. 4). 13. Znovu přidělejte kryt. 14. Zapněte elektrické napětí. 3

4 Obr. 3 Obr. 4 POZNÁMKA: před použitím dálkového ovladače musí být instalace ventilátoru kompletní včetně montáže lopatek. POZNÁMKA: tento dálkový ovladač se používá tehdy, když přijímač je schován bezpečně uvnitř krytu tak, tak je znázorněno na Obr.4. POZNÁMKA: elektrický obvod, kde je zapojen regulátor nesmí být sdílen s žádným jiným elektrickým zařízením, které je citlivé na kolísání napětí. NEPOUŽÍVEJTE zapojený regulátor pro jiný účel než pro jaký slouží. Veškeré vnější elektrická spojení, která nejsou součástí řízeného obvodu mohou mít vliv na funkci regulátoru a záruka na toto se záruka nevztahuje. POZNÁMKA: Sklon stropního úhlu by neměl překročit podporovaný závěsný systém ventilátoru. Mohlo by dojít k poškození přijímače a způsobit úraz elektrickým proudem. Poraďte se s prodejcem o vhodném úhlovém sklonu stropního ventilátoru při použití dálkového ovládání. POZNÁMKA: NEPOUŽÍVEJTE společně s nástěnným ovládačem nebo jiným ovladačem, který nastavuje otáčky a stmívání světla, aby nedošlo následovně k poškození dálkového ovládání. POZOR! FAN OFF FAN LIGHT DIMMER OFF LIGHT 4

5 Je-li dálkové ovládání montováno s již existujícím stropním ventilátorem, který má některé z výše uvedených ovládacích prvků, vyměňte ovladač s dvoupólovým přepínačem ON/OFF jak je uvedeno níže. POZNÁMKA: dvoupólový vypínač musí být součástí instalace přípojky. Dvoupólový vypínač umožňuje odpojení dálkového ovladače od sítě 240 VAC při údržbě stropního ventilátoru. POUŽITÍ OVLADAČE: IKONY NA PANELU DÁLKOVÉHO OVLÁDÁNÍ LCD Před použitím dálkového ovladače si pečlivě přečtěte instrukce k použití. Obr. 5 5

6 LED indikátor Červené světýlko LED indikátoru na horní straně ovladače bude blikat, pokud jsou tlačítka aktivní. TLAČÍTKA NA OVLADAČI HI: Stiskni tlačítko pro provoz na nejvyšší rychlost. MED: Stiskni tlačítko pro provoz na střední rychlost. LOW: Stiskni tlačítko pro provoz na nejnižší rychlost. OFF: Stiskni tlačítko pro zapnutí/vypnutí ventilátoru. : Stiskni tlačítko pro zapnutí/vypnutí světla. Dálkové ovládání má funkci paměti, je-li ventilátor či světlo vypnuto vypínačem, ovladač si to zapamatuje a při dalším zapnutí. ŘEŠENÍ PROBLÉMU: Upozornění: Pro Vaši bezpečnost vypněte napájení před tím, než začnete odstraňovat problémy. PROBLÉM PRAVDĚPODOBNÁ PŘÍČINA DOPORUČENÁ OPRAVA 1.Žádná funkce nejde VAROVÁNÍ: některé úkony mohou být provedeny pouze kvalifikovaným technikem Hlavní vypínač je vypnutý Nástěnný ovladač není odstraněn a zasahuje do funkce dálk. ovl. Napájení k dálkovému ovládání je vypnuto Zapojení přijímače není správné Vysílač a přijímač DIP spolu nekomunikují Dálkový ovladač je příliš daleko od přijímače Baterie je příliš slabá Vyměňte pojistku, zapněte jistič a vypínač Vyjměte nástěnný ovladač a nahraďte vypínačem ON/OFF na dalk. ovl. Zapněte vypínač do pohohy ON k napájení dálk. ovl. Zkontrolujte připojení vodičů podle schématu zapojení Nastavte vysílač a přijímač na stejnou vlnu Přesuňte se blíže k přijímači Vyměnte všechny baterie za nové, nemíchejte nové se starými 2. Displej dálkového ovládání LED/LCD nefunguje Baterie je opačně daná Kontakty baterie jsou zkorodované nebo ohnuté Špatný kontakt baterie Dejte baterii do správné polohy Vyčistěte kontakty baterie, ohnuté kontakty dejte do správné polohy Zkontrolujte polohu baterie, popřípadě vyměňte za jiný typ baterie 3. Funguje pouze na krátkou vzdálenost 4. Rušení provozu ventilátorů, pokud je jich více na stejném místě Signál je něčím blokován Baterie jsou příliš slabé RF rušení Rozšiřte anténu nebo ji přesuňte k lepšímu signálu Vyměňte všechny baterie za nové, nemíchejte nové se starými Změňte nastavení přepínačů DIP na jiný kód, každý pár vysílače a přijímače musí mít jedinečný kód 6

7 TECHNICKÉ INFORMACE: Vysílač (dálkový ovladač) Model.: UC7070T Jmenovité napětí: 1 X 9V baterie Frekvence: MHz Přijímač (regulátor) Model.: UC7076R VAC 50Hz, 70mA Motor 0.5A Pouze stropní ventilátor Max. žárovka/halogenové zatížení 300W Max. zatížení zářivky a předřadníku 300W ŽÁDNÉ STMÍVÁNÍ Provozní rozsah: cca stop. 7
