Obdélníkové příruby pro sloupky, vodící ložisko včetně bronzového pouzdra s grafitovými tělísky

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Obdélníkové příruby pro sloupky, vodící ložisko včetně bronzového pouzdra s grafitovými tělísky 2031.70."

Transkript

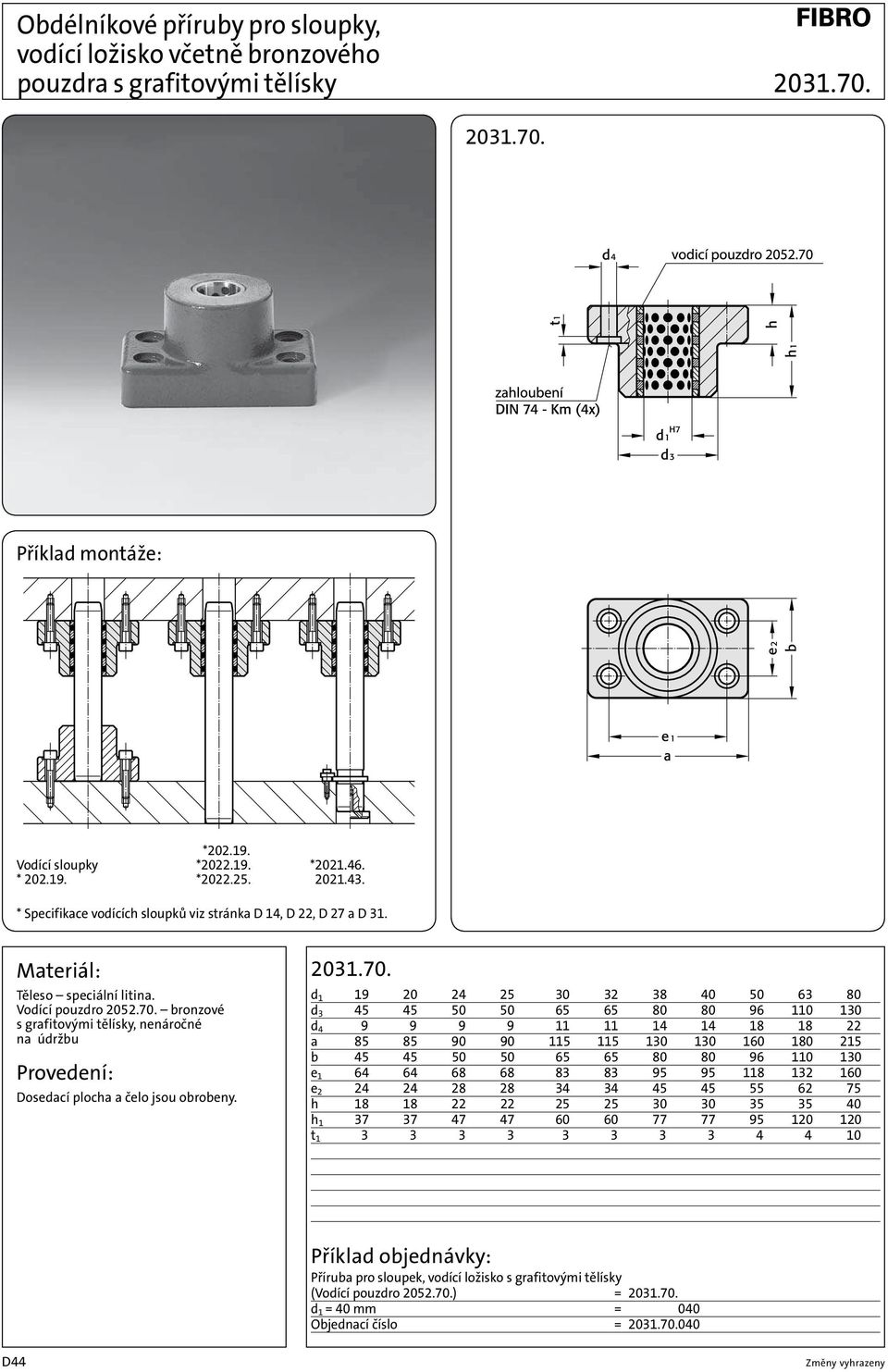

1 Obdélníkové příruby pro sloupky, vodící ložisko včetně bronzového pouzdra s grafitovými tělísky Příklad montáže: * Vodící sloupky * * * * * * Specifikace vodících sloupků viz stránka D 14, D 22, D 27 a D 31. Těleso speciální litina. Vodící pouzdro bronzové s grafitovými tělísky, nenáročné na údržbu Dosedací plocha a čelo jsou obrobeny d d d a b e e h h t Příruba pro sloupek, vodící ložisko s grafitovými tělísky (Vodící pouzdro ) = d 1 = 40 mm = 040 Objednací číslo = D44

2 Obdélníkové příruby pro sloupky, /.31./.41. kotevní a vodící ložiska, bez otvorů pro šrouby Kuličkové klece Vodící ložisko sinterované vedení Vodící ložisko pro kuličkové vedení kuličkovou klec objednat samostatně Příklad montáže: Kotevní ložisko Vodící sloupky * * * * *Vůle vedení viz klasifikace párování stránky D 10 a D 11. * Specifikace vodících sloupků, viz stránky D 14 a D / / d d d a b h h l* l 1 * l*= Objednaná délka l 1 * = Vyrobená délka = Kuličková klec doporučená délka těleso zvláštní litina Vodící ložisko: Dosedací plocha a čelo obrobeny. Styčné plochy honované. Kotevní ložisko: Dosedací plocha a čelo obrobeny. Otvor pro uložení v toleranci d 1 R6 - soustruženo. Po nalisování překontrolujte pravý úhel vodícího sloupku vůči dosedací ploše. Vodící ložisko = d1= 32 mm = 032. Toleranční pole červené = 30 Objednací číslo = Kuličková klec = d1 = 32 mm = l = 71 mm = Objednací číslo = Kotevní ložisko = d1 = 40 mm = Objednací číslo = Popis kluzného a kuličkového vedení viz stránka D 9. D45

3 Obdélníkové příruby pro sloupky, kotevní a vodící ložiska /.34./.42. Kuličkové klece Vodící ložisko sinterované vedení Vodící ložisko pro kuličkové vedení kuličkovou klec objednat samostatně Příklad montáže: Kotevní ložisko Vodící sloupky * * * * * Specifikace vodících sloupků, viz stránky D 14 a D 31. * Vůle vedení viz klasifikace párování stránky D 10 a D 11. D46 těleso speciální litina Vodící ložisko: Dosedací plocha a čelo jsou obrobeny. Vodící plochy honované. Kotevní ložisko: Dosedací plocha a čelo jsou obrobeny. Otvor pro uložení v toleranci d 1 R6 - soustruženo. Po nalisování překontrolujte pravý úhel vodícího sloupku vůči dosedací ploše. Popis kluzného a kuličkového vedení viz stránka D / / d d d d 4 6, t a b e e h h l* l 1 * l* = Objednaná délk l 1 * = Vyrobená délka = Kuličková klec doporučená délka Vodící ložisko pro kuličk. ved. = d 1 = 40 mm = 040. Toleranční pole zelené = 20 Objednací číslo = Kuličková klec = d1 = 40 mm = l = 95 mm = Objednací číslo = Kotevní ložisko = d1 = 40 mm = Objednací číslo =

4 Obdélníkové příruby pro sloupky, /.38./.44. kotevní a vodící ložiska nízké vestavné výšky Kuličkové klece Vodící ložisko sinterované vedení Vodící ložisko pro kuličkové vedení Kotevní ložisko kuličkovou klec objednat samostatně Příklad montáže: Vodící sloupky * * * * *Vůle vedení viz klasifikace párování stránky D 10 a D 11. * Specifikace vodících sloupků, viz stránky D 14 a D / / d d d d a b e e h h l* l 1 * l* = Objednaná délka l 1 * = Vyrobená délka = Kuličková klec doporučená délka těleso speciální litina Plochy příruby rozměr h tak i průměr d 3 obrobené. Vodící ložisko: Styčné plochy honované. Kotevní ložisko: Otvor pro uložení v toleranci d 1 R6 - soustruženo. Po nalisování překontrolujte pravý úhel vodícího sloupku vůči dosedací ploše. Vodící ložisko pro kuličk. ved. = d 1 = 40 mm = 040. Toleranční pole žluté = 10 Objednací číslo = Kuličková klec = d1 = 40 mm = l = 95 mm = Objednací číslo = Kotvicí pouzdro = d1 = 40 mm = Objednací číslo = Popis kluzného a kuličkového vedení viz stránka D 9. D47

5 Obdélníkové příruby pro sloupky, kotevní ložiska a vodící ložiska včetně bronzového pouzdra s grafitem Vodící ložisko včetně bronzového pouzdra Příklad montáže: Kotevní ložisko Vodící sloupky * * * Specifikace vodících sloupků, viz stránka D / d d d d 6 17,5 17,5 21,5 21,5 25,5 25,5 a b e e e h h l l M M6 x 16 M10 x 16 M10 x 16 M10 x 16 M10 x 16 M10 x 16 těleso St 37. Vodící ložisko: Dosedací plocha a čelo jsou obrobeny. Vodící pouzdro bronzové s grafitem. Kotevní ložisko: Dosedací plocha a horní strana obrobená. Otvor pro uložení v toleranci d 1 H7 soustružený. Po nalisování překontrolujte pravý úhel vodícího sloupku vůči dosedací desce. Vodící ložisko včetně bronzového pouzdra = d 1 = 50 mm = 050 Objednací číslo = D48

6 D49

7 Sinterovaná vodící pouzdra DIN 9831/ISO s trvalejším mazáním k lepení do otvoru Sinterovaná ocel vysoké čistoty, nitridované karbonem. Vnitřní a vnější průměr jemně broušené. Lepení do otvoru Přesnosti polohy pouzdra se dosáhne lícovaným uložením H5. Vhodné lepidlo (obj. č ) slouží k zajištění pouzdra. Přednosti lepení do otvoru: - vysoká přesnost a stabilita - bezproblémová vyměnitelnost Pouzdro není vhodné k nalisování, došlo by k deformaci geometrie. Popis kluzného a kuličkového vedení viz stránka D9. Vodící sloupky viz stránka D12, D14, D15, D17, D18 a D31. *Vůle vedení viz klasifikace párování stránky D 10 a D 11. Sinterované vodící pouzdro DIN 9831/ISO =2051,32. d 1 = 40 mm = 040. l 1 = 60 mm = 060. Toleranční pole červené = 30 Objednací číslo = d d3 13, ,7 l Ø8 Ø12 60 nedodává se v 77 červeném tolerančním 95 poli = D50

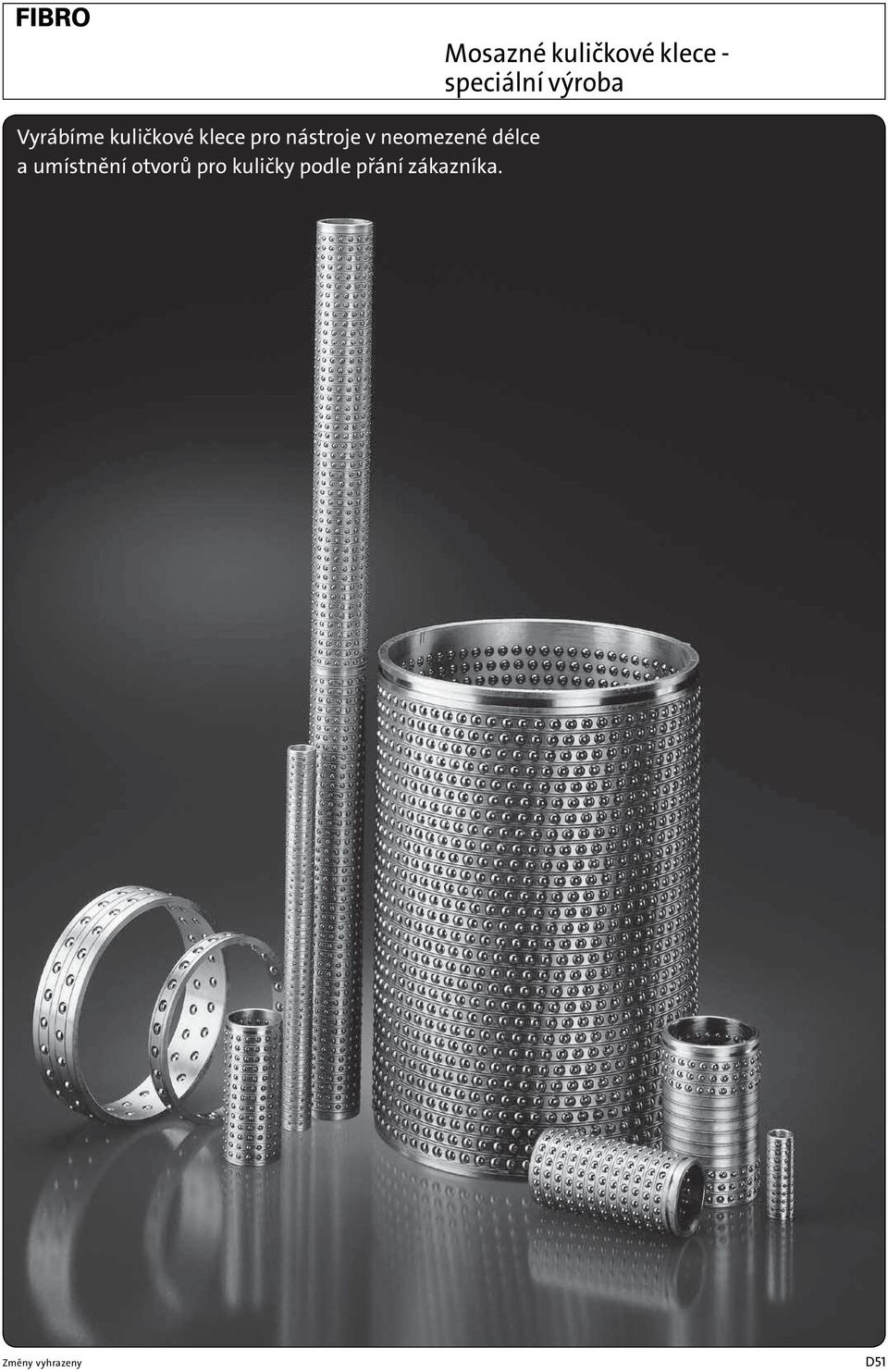

8 Vyrábíme kuličkové klece pro nástroje v neomezené délce a umístnění otvorů pro kuličky podle přání zákazníka. Mosazné kuličkové klece - speciální výroba D51

9 Zatížení kuličkového vedení diagram Životnost v závislosti na zatížení Specifikovaný rázový činitel f s = 1 platí: při správných poměrech vedení nástroje, funkci lisu a teplotách kolem 100 C v oblasti vedení nástroje. [ v % z hodnoty C ] D52

10 Výpočet kuličkových vedení Dynamická nosnost mosazných kuličkových klecí Definice nosnosti: Dynamická nosnost C v N je zatížení konstantní velikosti a směru, při němž dosáhne 90% dostatečného množství stejných ložisek nejméně životnosti m (metru). Platí výhradně pro podélný pohyb. Dynamická nosnost C Sloupky Ø d 1 Délka klece l 1 pro celkovou délku klece v N Dynamická nosnost C Sloupky Ø d 1 Délka klece l 1 pro celkovou délku klece v N D53

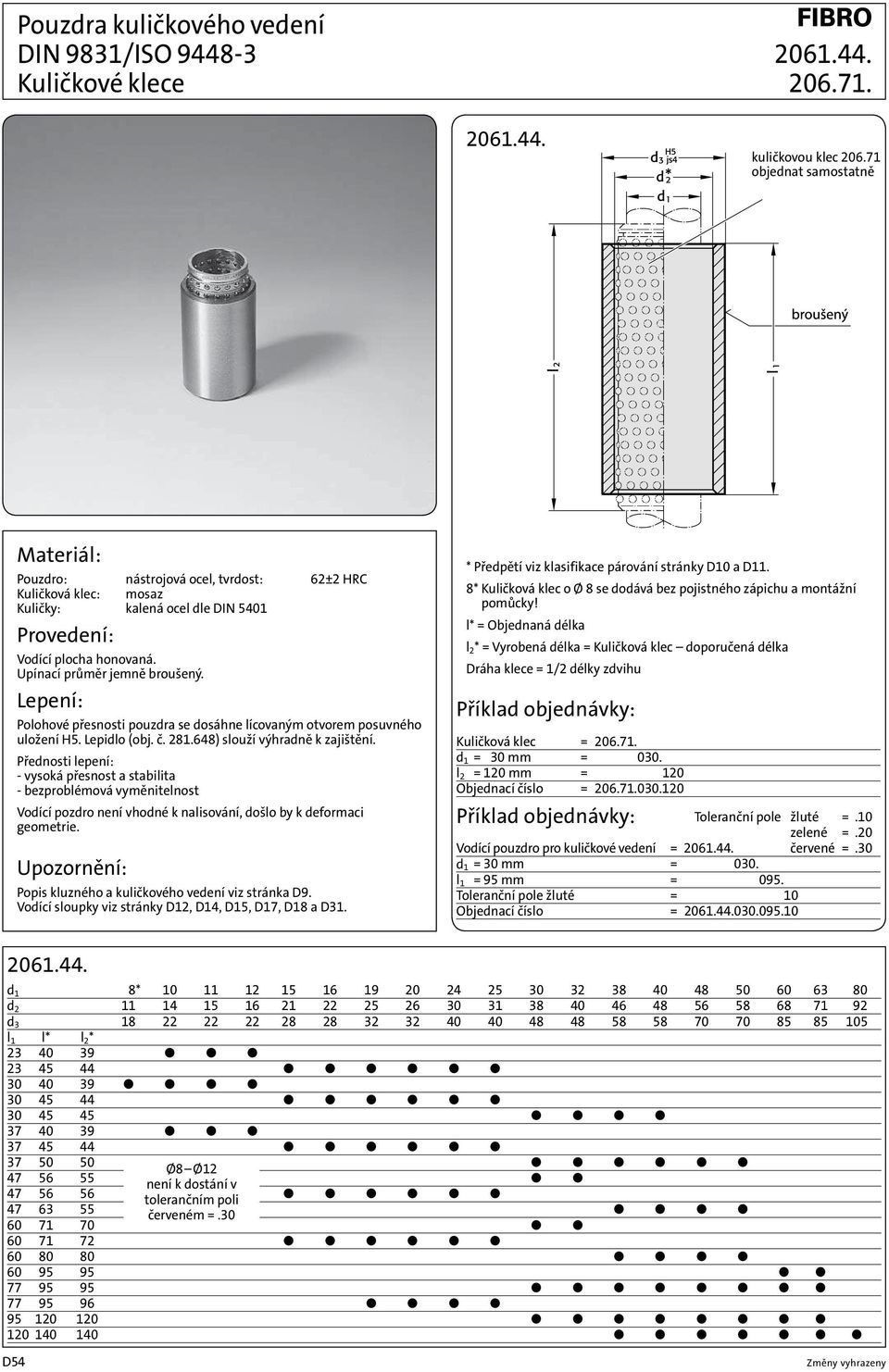

11 Pouzdra kuličkového vedení DIN 9831/ISO Kuličkové klece kuličkovou klec objednat samostatně Pouzdro: nástrojová ocel, tvrdost: 62±2 HRC Kuličková klec: mosaz Kuličky: kalená ocel dle DIN 5401 Vodící plocha honovaná. Upínací průměr jemně broušený. Lepení: Polohové přesnosti pouzdra se dosáhne lícovaným otvorem posuvného uložení H5. Lepidlo (obj. č ) slouží výhradně k zajištění. Přednosti lepení: - vysoká přesnost a stabilita - bezproblémová vyměnitelnost Vodící pozdro není vhodné k nalisování, došlo by k deformaci geometrie. Popis kluzného a kuličkového vedení viz stránka D9. Vodící sloupky viz stránky D12, D14, D15, D17, D18 a D31. * Předpětí viz klasifikace párování stránky D10 a D11. 8* Kuličková klec o Ø 8 se dodává bez pojistného zápichu a montážní pomůcky! l* = Objednaná délka l 2 * = Vyrobená délka = Kuličková klec doporučená délka Dráha klece = 1/2 délky zdvihu Kuličková klec = d 1 = 30 mm = l 2 = 120 mm = Objednací číslo = Vodící pouzdro pro kuličkové vedení = d 1 = 30 mm = l 1 = 95 mm = Toleranční pole žluté = Objednací číslo = d 1 8* d d l 1 l* l 2 * Ø8 Ø není k dostání v tolerančním poli červeném = D54

12 Pouzdra kuličkových vedení, podobná jako AFNOR Kuličkové klece Příklad montáže kuličkovou klec objednat samostatně * Předpětí viz klasifikace párování stránky D10 a D11. Vodící pouzdro pro kuličkové vedení = Toleranční pole žluté zelené =.10 =.20 d1 = 32 mm = 032. l1 = 90 mm = 090. Toleranční pole zelené = 20 Objednací číslo = Pouzdro: nástrojová ocel, tvrdost: 62 ± 2 HRC Kuličková klec: mosaz Kuličky: kalená ocel dle DIN 5401 Vodící plochy honované. Upínací průměr jemně broušený. Popis kluzného a kuličkového vedení viz stránka D9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. Lepení: Polohové přesnosti pouzdra se dosáhne lícovaným otvorem posuvného uložení H5. Lepidlo (obj. č ) slouží výhradně k zajištění. Přednosti lepení: - vysoká přesnost a stabilita - bezproblémová vyměnitelnost Vodící pozdro není vhodné k nalisování, došlo by k deformaci geometrie / d d d 3m l 1 l* l 2 * Dráha klece = 1/2 délky zdvihu l* = Objednaná délka l 2 * = Vyrobená délka = Kuličková klec doporučená délka Kuličková klec = d 1 = 32 mm = l 2 = 105 mm = Objednací číslo = D55

13 Kuličkové klece se zápichem pro pojistný kroužek Pojistné kroužky Pojistný kroužek dle DIN 471 Klec: Kuličky: mosaz kalená ocel dle DIN 5401 Kuličkové klece FIBRO jsou vyrobeny z mosazi a vynikají svojí stabilitou a vysokým počtem kuliček. Proto se používají přednostně ve spojení s nástroji a stroji s vysokými požadavky na přesnost a rychlost. Kuličkové vedení pracuje bez vůle s předpětím. Každá kuličková klec má zápich pro pojistný kroužek DIN Objednací č d d a x s 13x1 14x1 15x1 20x1,2 21x1,2 23x1,2 24x1,2 25x1,2 29x1,5 30x1,5 37x1,75 39x1,75 45x1,75 47x1,75 48x1,75 55x2 57x2 58x2 67x2,5 70x2,5 90x3 d 2 20,2 21,4 22,6 28,4 29, ,2 34,2 39,1 40, ,4 59,1 60,8 62,5 70,2 72,6 73,6 83, , d 1 8* k 1, n 2,2 2,2 2,2 2,9 2,9 2,9 2,9 3,2 3,95 3,95 4,25 4,75 6,15 l* l 1 * Celkový počet kuliček Kuličková klec se zápichem pro pojistný kroužek = d 1 = 32 mm = l 1 = 80 mm = Objednací č. = Dráha klece = 1/2 délky zdvihu 8* Kuličková klec o 8 se dodává bez zápichu pro pojistný kroužek! l* = Objednaná délka l 1 * = Vyrobená délka D56

14 Kuličkové klece s montážní pomůckou Klec: mosaz Kuličky: kalená ocel dle DIN Kuličkové klece FIBRO jsou vyrobeny z mosazi a vynikají svojí stabilitou a vysokým počtem kuliček. Proto se používají přednostně ve spojení s nástroji a stroji s vysokými požadavky na přesnost a rychlochlost. Kuličkové vedení pracuje bez vůle s předpětím. Kuličkové klece FIBRO s montážní pomůckou je možné při montáži nastavit do správné polohy bez cizí pomoci. Klec je v oblasti upevnění vybavena teflonovým kroužkem. Předností lze využít především při montáži sloupkových stojánků s větším počtem sloupků d k l* l 1 * Celkový počet kuliček Kuličková klec s montážní pomůckou = d 1 = 32 mm = l 1 = 80 mm = Objednací č. = Dráha klece = 1/2 délky zdvihu l* = Objednaná délka l 1 * = Vyrobená délka D57

15 Kuličkové klece s pojistným kroužkem a aretační drážkou Klec: mosaz Kuličky: kalená ocel dle DIN 5401 dráha klece zdvih Kuličkové klece FIBRO jsou vyrobeny z mosazi a vynikají svojí stabilitou a vysokým počtem kuliček. Proto se používají přednostně ve spojení s nástroji a stroji s vysokými požadavky na přesnost a rychlochlost. Kuličkové vedení pracuje bez vůle s předpětím. Každá kuličková klec má zápich pro pojistný kroužek DIN d d i xs 20x1 21x1 25x1,2 26x1,2 31x1,2 33x1,2 39x1,5 41x1,75 50x2 51x2 60x2 63x2 Objednací č k n 1,3 1,3 1,3 1,3 1,3 1,3 1,85 1,6 2,15 2,15 2,15 2,15 l 1 l 2 l 3 l 1 l 2 l 3 l 1 l 2 l 3 l 1 l 2 l 3 l 1 l 2 l 3 l 1 l 2 l , , , , , , Kuličková klec s pojistným kroužkem DIN 472 a aretační drážkou = d 1 = 32 mm = l 1 = 80 mm = l 3 = 51 mm = Objednací č. = D58

16 Kuličková vodící pouzdra s omezením zdvihu k lícovanému lepení Kuličkové klece * Předpětí viz klasifikace párování stránky D10 a D11. Kuličková klec = d 1 = 40 mm = 040. l = 63 mm = 063 Objednací číslo = Kuličkové vodící pouzdro = d 1 = 40 mm = 040. l 1 = 120 mm = 120. Toleranční pole červené = 30 Objednací číslo = Pouzdro: nástrojová ocel Tvrdost: 62±2HRC Kuličková klec: mosaz Kuličky: kalená ocel dle DIN 5401 Lícované lepení Polohové přesnosti pouzdra se dosáhne lícovaným otvorem posuvného uložení H5. Vhodné lepidlo (obj. č ) slouží výhradně k zajištění polohy. Přednosti lícovaného lepení: - vysoká přesnost a stabilita - bezproblémová vyměnitelnost Vodící pozdro není vhodné k nalisování, došlo by k deformaci geometrie. Popis kluzných a kuličkových vedení viz stránka D9. Vodící sloupky viz stránky D14, D15, D17, D18 a D l 2 * l* Zdvih max. l 1 d d d Dráha klece = 1/2 délky zdvihu *l = Objednaná délka *l 2 = Vyrobená délka = Kuličková klec doporučená délka D59

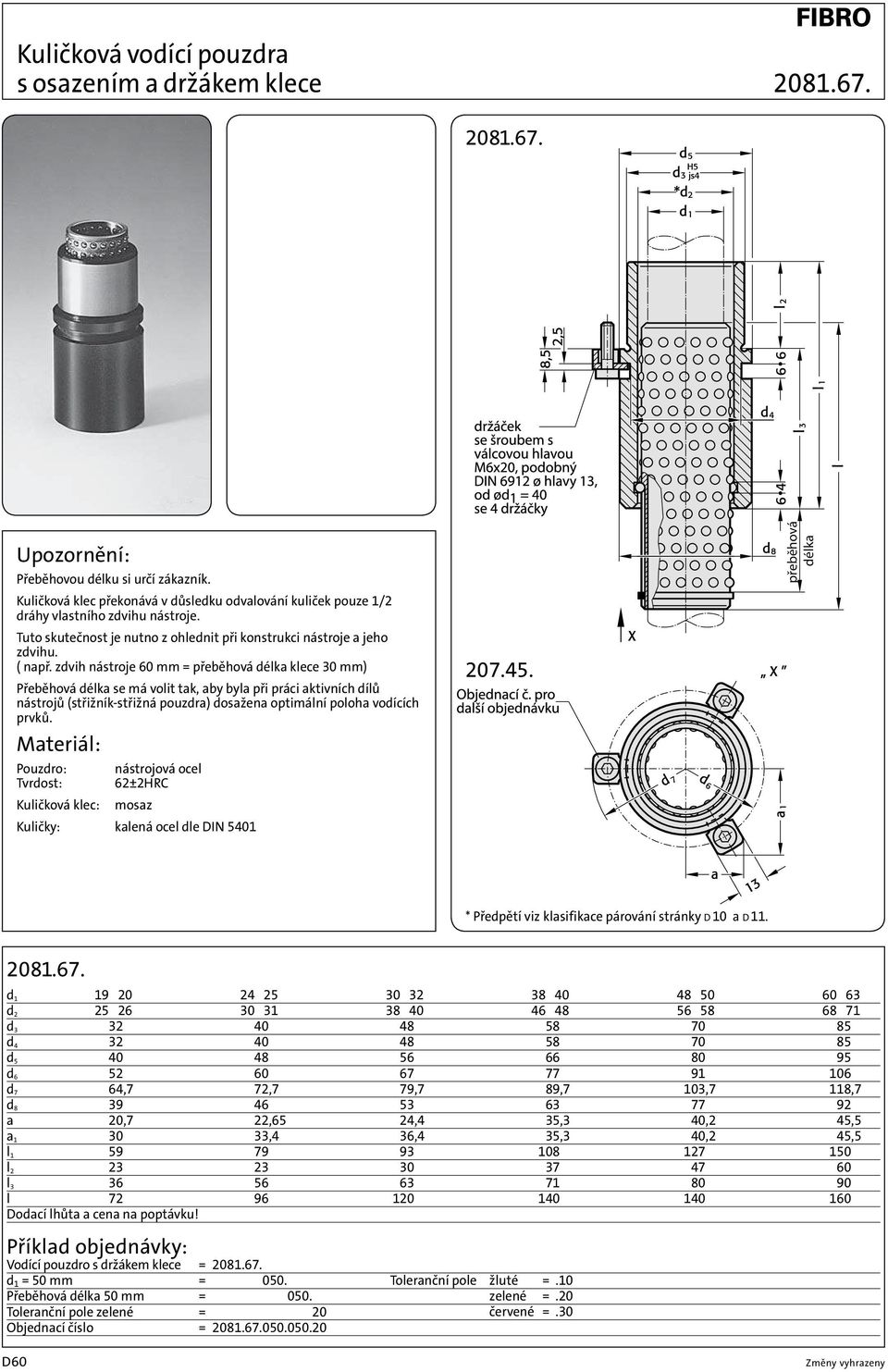

17 Kuličková vodící pouzdra s osazením a držákem klece Přeběhovou délku si určí zákazník. Kuličková klec překonává v důsledku odvalování kuliček pouze 1/2 dráhy vlastního zdvihu nástroje. Tuto skutečnost je nutno z ohlednit při konstrukci nástroje a jeho zdvihu. ( např. zdvih nástroje 60 mm = přeběhová délka klece 30 mm) Přeběhová délka se má volit tak, aby byla při práci aktivních dílů nástrojů (střižník-střižná pouzdra) dosažena optimální poloha vodících prvků. Pouzdro: Tvrdost: Kuličková klec: nástrojová ocel 62±2HRC mosaz Kuličky: kalená ocel dle DIN přeběhová délka * Předpětí viz klasifikace párování stránky D 10 a D d d d d d d d7 64,7 72,7 79,7 89,7 103,7 118,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 a ,4 36,4 35,3 40,2 45,5 l l l l Dodací lhůta a cena na poptávku! Vodící pouzdro s držákem klece = d 1 = 50 mm = Přeběhová délka 50 mm = Toleranční pole zelené = Objednací číslo = D60

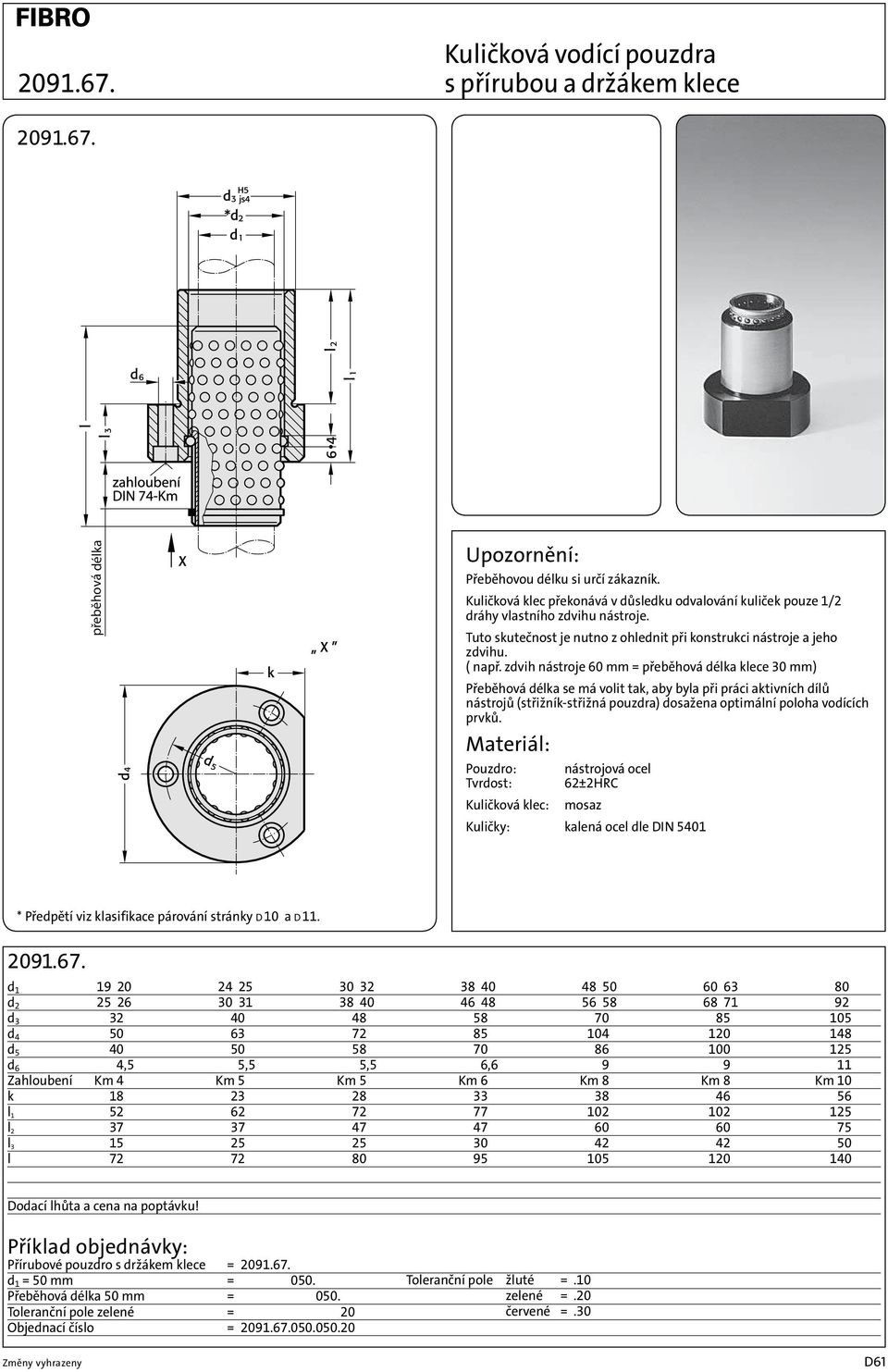

18 Kuličková vodící pouzdra s přírubou a držákem klece přeběhová délka Přeběhovou délku si určí zákazník. Kuličková klec překonává v důsledku odvalování kuliček pouze 1/2 dráhy vlastního zdvihu nástroje. Tuto skutečnost je nutno z ohlednit při konstrukci nástroje a jeho zdvihu. ( např. zdvih nástroje 60 mm = přeběhová délka klece 30 mm) Přeběhová délka se má volit tak, aby byla při práci aktivních dílů nástrojů (střižník-střižná pouzdra) dosažena optimální poloha vodících prvků. Pouzdro: Tvrdost: Kuličková klec: nástrojová ocel 62±2HRC mosaz Kuličky: kalená ocel dle DIN 5401 * Předpětí viz klasifikace párování stránky D 10 a D d d d d d d 6 4,5 5,5 5,5 6, Zahloubení Km 4 Km 5 Km 5 Km 6 Km 8 Km 8 Km 10 k l l l l Dodací lhůta a cena na poptávku! Přírubové pouzdro s držákem klece = d 1 = 50 mm = Přeběhová délka 50 mm = Toleranční pole zelené = Objednací číslo = D61

19 Válečkové klece Pojistné kroužky / Válečkové klece s montážní pomůckou Klec válečkového ložiska se zápichem pro pojistný kroužek váleček Popis: Válečky v kleci mají přímý styk s vodícím pouzdrem a vodícím sloupkem. Tyto předpoklady nabízí vícenásobnou zatížitelnost jednotlivých válečků oproti kuličce stejné nominální velikosti. Profilové válečky jsou uspořádány axiálním směrem spirálově. Tímto způsobem má každý profilový váleček vlastní dráhu. Válečkové klece mají zápich pro pojistný kroužek DIN 471. Klec válečkového ložiska: Válečky: mosaz kalená ocel, 100 Cr6, DIN Klec válečkového ložiska s montážní pomůckou Pojistný kroužek dle DIN 471 D62 Klec válečkového ložiska FIBRO s montážní pomůckou. Toto provedení klece lze při montáži vsadit na správné místo bez cizí pomoci. Klec je v oblasti upevnění vybavena teflono- vým kroužkem. Předností lze využít především při montáži sloupkových stojánků s větším počtem sloupků. Poměry předpětí viz stránka D9. Pozor! Klece válečkových ložisek párovat pouze s vodícím sloupkem červený =.30 vodící pouzdro žluté =.10 Válečková klec se zápichem pro pojistný kroužek = d 1 = 25 mm = l 1 = 85 mm = Objednací č. = / d k Počet válečků pro obvodovou řadu n 2,9 3,2 3,95 3,95 4,25 4,75 Celkový počet válečků l d d a xs 24x1,2 25x1,2 29x1,5 30x1,5 37x1,75 39x1,75 45x1,75 47x1,75 55x2 57x2 70x2,5 Objednací č.: d 2 33,2 34,2 39,1 40, ,4 59,1 60,8 70,2 72,6 87

20 Vodící pouzdra s osazením dle ISO a bronzovou výstelkou Příklad montáže Objednací č. pro samostané objednání Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od 38 mm 4 držáčky. Párování vedení: Používat přednostně vodící sloupky třídy párování.20/.30! Dodávka s držáčky včetně šroubů s válcovou hlavou podobně jako DIN 6912 s hlavou o d 3 a d 8 indukčně kalený HV 10 Vodící plochy s bronzovou výstelkou, upínací průměr jemně broušený d Přípustná +0,012 +0,012 +0,015 +0,015 +0,015 +0,018 +0,018 odchylka +0,003 +0,003 +0,004 +0,004 +0,004 +0,005 +0,005 d d d d d 7 64,7 72,7 79,7 89,7 103,7 118,7 141,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 54,5 a ,4 36,4 35,3 40,2 45,5 54,5 l l l Vodící pouzdro s osazením a bronzovou výstelkou = d 1 = 40 mm = Objednací č. = D63

21 Vodící pouzdra s osazením dle ISO 9448 a bronzovou výstelkou Příklad montáže Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od 38 mm 4 držáčky. Párování vedení: Používat přednostně vodící sloupky třídy párování.20/.30! Dodávka s držáčky včetně šroubů s válcovou hlavou podobně jako DIN 6912 s hlavou o Objednací č. pro samostané objednání d 3 a d 8 indukčně kalený HV 10 Vodící plochy s povlakem bronzi, upínací průměr jemně broušený d Přípustná +0,012 +0,012 +0,015 +0,015 +0,015 +0,018 +0,018 odchylka +0,003 +0,003 +0,004 +0,004 +0,004 +0,005 +0,005 d d d d d 7 64,7 72,7 79,7 89,7 103,7 118,7 141,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 54,5 a ,4 36,4 35,3 40,2 45,5 54,5 l l l Vodící pouzdro s osazením a bronzovou výstelkou = d 1 = 40 mm = Objednací č. = D64

22 Vodící pouzdra s osazením dle ISO s bronzovou výstelkou Příklad montáže Objednací č. pro samostané objednání Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ø38 mm 4 držáčky. Párování vedení: Používat přednostně vodící sloupky třídy párování.20/.30! Dodávka s držáčky včetně šroubů s válcovou hlavou podobně jako DIN 6912 s hlavou o Ø Ød 3 indukčně kalený HV 10 Vodící plochy s povlakem bronzi, upínací průměr jemně broušený d Přípustná +0,012 +0,012 +0,015 +0,015 +0,015 +0,018 +0,018 odchylka +0,003 +0,003 +0,004 +0,004 +0,004 +0,005 +0,005 d d d d d 7 64,7 72,7 79,7 89,7 103,7 118,7 141,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 54,5 a ,4 36,4 35,3 40,2 45,5 54,5 l l l Vodící pouzdro s osazením a bronzovou výstelkou = d 1 = 40 mm = Objednací č. = D65

23 Sinterovaná vodící pouzdra s osazením DIN 9831/ISO , nitridovaná karbonem, s dlouhodobým mazáním Příklad montáže Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ø d 1 = 38 mm se 4 držáčky. Sinterovaná vodící pouzdra FIBRO s osazením, nitridovaná karbonem, jsou zaměnitelná za kuličková vodící pouzdra FIBRO s osazením. Popis kluzného a kuličkového vedení viz stránka D9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. Dodávka obsahuje držáčky včetně šroubů s válcovou hlavou, podobné jako DIN 6912, hlava Ø 13. Sinterovaná ocel vysoké čistoty s povrchem nitridovaným karbonem Vodící plochy a upínací průměr jemně broušené Objednací č. pro samostané objednání * Vůle vedení viz klasifikace párování stránky D10 a D d d d d d d 7 64,7 72,7 79,7 89,7 103,7 118,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 a ,4 36,4 35,3 40,2 45,5 l l l Sinterované vodící pouzdro = d 1 = 40 mm = 040. Toleranční pole žluté = 10 Objednací číslo = D66

24 Sinterovaná vodící pouzdra s osazením DIN 9831/ISO , nitridovaná karbonem, s dlouhodobým mazáním Příklad montáže Objednací č. pro samostané objednání Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ø d 1 = 38 mm 4 držáčky. Sinterovaná vodící pouzdra FIBRO s osazením, nitridovaná karbonem, jsou zaměnitelná za kuličková vodící pouzdra FIBRO s osazením. Popis kluzného a kuličkového vedení viz stránka D9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. Dodávka obsahuje držáčky včetně šroubů s válcovou hlavou, podobné jako DIN 6912, hlava Ø 13. Sinterovaná ocel vysoké čistoty s povrchem nitridovaným karbonem Vodící plochy a upínací průměr jemně broušené. * Vůle vedení viz klasifikace párování stránky D10 a D d d d d d d 7 72,7 79,7 89,7 103,7 d a 22,65 24,4 35,3 40,2 a 1 33,4 36,4 35,3 40,2 l l l Sinterované vodící pouzdro = d 1 = 30 mm = 030. Toleranční pole zelené = 20 Objednací číslo = D67

25 Sinterovaná vodící pouzdra s osazením DIN 9831/ISO , nitridovaná karbonem, s dlouhodobým mazáním Příklad montáže Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ø d 1 = 38 mm 4 držáčky. Sinterovaná vodící pouzdra FIBRO s osazením, nitridovaná karbonem, jsou zaměnitelná za kuličková vodící pouzdra FIBRO s osazením. Popis kluzného a kuličkového vedení viz stránka D9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. Dodávka obsahuje držáčky včetně šroubů s válcovou hlavou, podobné jako DIN 6912, hlava Ø 13. Sinterovaná ocel vysoké čistoty s povrchem nitridovaným karbonem Vodící plochy a upínací průměr jemně broušené Objednací č. pro samostané objednání * Vůle vedení viz klasifikace párování stránky D10 a D d d d d d d 7 72,7 79,7 89,7 103,7 d a 22,65 24,4 35,3 40,2 a 1 33,4 36,4 35,3 40,2 l l l Sinterované vodící pouzdro = d 1 = 40 mm = 040. Toleranční pole žluté = 10 Objednací číslo = D68

26 Sinterovaná vodící pouzdra s osazením DIN 9831/ISO , nitridovaná karbonem, s dlouhodobým mazáním Příklad montáže Objednací č. pro samostané objednání Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ø d 1 = 38 mm 4 držáčky. Sinterovaná vodící pouzdra FIBRO s osazením, nitridovaná karbonem, jsou zaměnitelná za kuličková vodící pouzdra FIBRO s osazením. Popis kluzného a kuličkového vedení viz stránka D9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. Dodávka obsahuje držáčky včetně šroubů s válcovou hlavou, podobné jako DIN 6912, hlava Ø 13. Sinterovaná ocel vysoké čistoty s povrchem nitridovaným karbonem Vodící plochy a upínací průměr jemně broušené. * Vůle vedení viz klasifikace párování stránky D10 a D d d d d d d 7 64,7 72,7 79,7 89,7 103,7 118,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 a ,4 36,4 35,3 40,2 45,5 l l l Sinterované vodící pouzdro = d 1 = 30 mm = 030. Toleranční pole zelené = 20 Objednací číslo = D69

27 Sinterovaná vodící pouzdra s osazením DIN 9831/ISO , nitridovaná karbonem, s dlouhodobým mazáním Příklad montáže Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ø d 1 = 38 mm 4 držáčky. Sinterovaná vodící pouzdra FIBRO s osazením, nitridovaná karbonem, jsou zaměnitelná za kuličková vodící pouzdra FIBRO s osazením. Popis kluzného a kuličkového vedení viz stránka D9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. Dodávka obsahuje držáčky včetně šroubů s válcovou hlavou, podobné jako DIN 6912, hlava Ø 13. Sinterovaná ocel vysoké čistoty s povrchem nitridovaným karbonem Vodící plochy a upínací průměr jemně broušené Objednací č. pro samostané objednání * Vůle vedení viz klasifikace párování stránky D10 a D d d d d d d 7 64,7 72,7 79,7 89,7 103,7 118,7 a 20,7 22,65 24,4 35,3 40,2 45,5 a ,4 36,4 35,3 40,2 45,5 l l l Sinterované vodící pouzdro = d 1 = 40 mm = 040. Toleranční pole žluté = 10 Objednací číslo = D70

28 Vodící pouzdra s osazením s bronzovou vložkou Příklad montáže Objednací č. pro samostané objednání Otvor pro uložení v toleranci H6. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ø38 mm 4 držáčky. Dodávka obsahuje držáčky včetně šroubů podle DIN 6912 s válcovou hlavou Ø 13. ocel d3 indukčně kalená Vodící plochy - bronzová vložka, upínací průměr jemně broušený d d d d d d7 64,7 72,7 79,7 89,7 103,7 118,7 141,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 54,5 a ,4 36,4 35,3 40,2 45,5 54,5 l l l Vodící pouzdro s osazením s bronzovou vložkou = d1 = 40 mm = 040 Objednací číslo = D71

29 Vodící pouzdra s osazením s bronzovou vložkou Příklad montáže Otvor pro uložení v toleranci H6. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ø38 mm 4 držáčky. Dodávka obsahuje držáčky včetně šroubů podle DIN 6912 s válcovou hlavou Ø 13. ocel d3 indukčně kalená Objednací č. pro samostané objednání Vodící plochy - bronzová vložka, upínací průměr jemně broušený d d d d d d7 64,7 72,7 79,7 89,7 103,7 118,7 141,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 54,5 a ,4 36,4 35,3 40,2 45,5 54,5 l l l Vodící pouzdro s osazením s bronzovou vložkou = d1 = 63 mm = 063 Objednací číslo = D72

30 Vodící pouzdra s osazením s bronzovou vložkou Příklad montáže Objednací č. pro samostané objednání Otvor pro uložení v toleranci H6. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ø38 mm 4 držáčky. Dodávka obsahuje držáčky včetně šroubů podle DIN 6912 s válcovou hlavou Ø 13. ocel d3 indukčně kalená Vodící plochy - bronzová vložka, upínací průměr jemně broušený d d d d d d7 64,7 72,7 79,7 89,7 103,7 118,7 141,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 54,5 a ,4 36,4 35,3 40,2 45,5 54,5 l l l Vodící pouzdro s osazením s bronzovou vložkou = d1 = 63 mm = 063 Objednací číslo = D73

31 Vodící pouzdra s osazením bronzová, s grafitovými kroužky Příklad montáže Otvor pro uložení v toleranci H6. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ø 38 mm 4 držáčky. Dodávka obsahuje držáčky včetně šroubů podle DIN 6912 s válcovou hlavou Ø Objednací č. pro samostané objednání bronz Vodící plocha s grafitovými kroužky, upínací průměr jemně broušený d d d d d d7 64,7 72,7 79,7 89,7 103,7 118,7 141,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 54,5 a ,4 36,4 35,3 40,2 45,5 54,5 l l l Vodící pouzdro s osazením, bronzové, s grafitovými kroužky = d 1 = 40 mm = 040 Objednací č. = D74

32 Vodící pouzdra s osazením bronzová, s grafitovými kroužky Příklad montáže Objednací č. pro samostané objednání Otvor pro uložení v toleranci H6. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ø 38 mm 4 držáčky. Dodávka obsahuje držáčky včetně šroubů podle DIN 6912 s válcovou hlavou Ø 13. bronz Vodící plocha s grafitovými kroužky, upínací průměr jemně broušený d d d d d d7 64,7 72,7 79,7 89,7 103,7 118,7 141,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 54,5 a ,4 36,4 35,3 40,2 45,5 54,5 l l l Vodící pouzdro s osazením, bronzové, s grafitovými kroužky = d 1 = 25 mm = 025 Objednací č. = D75

33 Vodící pouzdra s osazením bronzová, s grafitovými kroužky Příklad montáže Otvor pro uložení v toleranci H6. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ø 38 mm 4 držáčky. Dodávka obsahuje držáčky včetně šroubů s válcovou hlavou, podobně jako DIN 6912 s hlavou o Ø Objednací č. pro samostané objednání bronz Vodící plocha s grafitovými kroužky, upínací průměr jemně broušený d d d d d d7 64,7 72,7 79,7 89,7 103,7 118,7 141,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 54,5 a ,4 36,4 35,3 40,2 45,5 54,5 l l l Vodící pouzdro s osazením, bronzové, s grafitovými kroužky = d 1 = 63 mm = 063 Objednací č. = D76

34 Kuličková vodící pouzdra s osazením DIN 9831/ISO Kuličkové klece kuličkovou klec objednat samostatně Objednací č. pro samostané objednání Vodící plochy honované. Upínací průměr jemně broušený. Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ød 1 =38 mm 4 držáčky. Kuličková vodící pouzdra FIBRO s osazením jsou zaměnitelná za sinterovaná vodící pouzdra FIBRO. Popis kluzného a kuličkového vedení viz stránka D 9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. Výpočet kuličkového vedení viz stránky D52 a D53. Pouzdro: Tvrdost: Kuličková klec: Kuličky: nástrojová ocel 62 ± 2 HRC mosaz kalená ocel dle DIN 5401 * Předpětí viz klasifikace párování stránka D 10 a D d d d d d d d 7 64,7 72,7 79,7 89,7 103,7 118,7 141,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 54,5 a ,4 36,4 35,3 40,2 45,5 54,5 l l l (Doporučená délka kuličkové klece) d l l Vodící pouzdro = d 1 = 40 mm = Toleranční pole červené = Objednací číslo = Kuličková klec = d 1 = 40 mm = l = 120 mm = Objednací číslo = l = Objednaná délka l 4 = Vyrobená délka D77

35 Kuličková vodící pouzdra s osazením DIN 9831/ISO Kuličkové klece kuličkovou klec objednat samostatně 4 Vodící plochy honované. Upínací průměr jemně broušený. Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ød 1 =38 mm 4 držáčky. Kuličková vodící pouzdra FIBRO s osazením jsou zaměnitelná za sinterovaná vodící pouzdra FIBRO. Popis kluzného a kuličkového vedení viz stránka D 9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. Výpočet kuličkového vedení viz stránky D52 a D53. Pouzdro: Tvrdost: Kuličková klec: Kuličky: nástrojová ocel 62 ± 2 HRC mosaz kalená ocel dle DIN Objednací č. pro samostané objednání * Předpětí viz klasifikace párování stránka D 10 a D d d d d d d d 7 72,7 79,7 89,7 103,7 d a 22,65 24,4 35,3 40,2 a 1 33,4 36,4 35,3 40,2 l l l (Doporučená délka kuličkové klece) d l l Vodící pouzdro = d 1 = 40 mm = Toleranční pole červené = Objednací číslo = D78 l = Objednaná délka l 4 = Vyrobená délka Kuličková klec = d 1 = 40 mm = l = 120 mm = Objednací číslo =

36 Kuličková vodící pouzdra s osazením DIN 9831/ISO Kuličkové klece kuličkovou klec objednat samostatně Objednací č. pro samostané objednání Vodící plochy honované. Upínací průměr jemně broušený. Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ød 1 =38 mm 4 držáčky. Kuličkový vodící pouzdra FIBRO s osazením lze zaměnit za sinterovaná vodící pouzdra FIBRO. Popis kluzného a kuličkového vedení viz stránka D 9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. Výpočet kuličkového vedení viz stránky D52 a D53. Pouzdro: Tvrdost: Kuličková klec: Kuličky: nástrojová ocel 62 ± 2 HRC mosaz kalená ocel dle DIN 5401 * Předpětí viz klasifikace párování stránka D 10 a D d d d d d d d 7 64,7 72,7 79,7 89,7 103,7 118,7 141,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 54,5 a ,4 36,4 35,3 40,2 45,5 54,5 l l l (Doporučená délka kuličkové klece) d l l Vodící pouzdro = d 1 = 40 mm = Toleranční pole červené = Objednací číslo = Kuličková klec = d 1 = 40 mm = l = 120 mm = Objednací číslo = l = Objednaná délka l 4 = Vyrobená délka D79

37 Kuličková vodící pouzdra s osazením DIN 9831/ISO Kuličkové klece kuličkovou klec objednat samostatně 4 Vodící plochy honované. Upínací průměr jemně broušený. Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ød 1 =38 mm 4 držáčky. Kuličková vodící pouzdra FIBRO s osazením jsou zaměnitelná za sinterovaná vodící pouzdra FIBRO. Popis kluzného a kuličkového vedení viz stránka D 9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. Výpočet kuličkového vedení viz stránky D52 a D53. Pouzdro: Tvrdost: Kuličková klec: Kuličky: nástrojová ocel 62 ± 2 HRC mosaz kalená ocel dle DIN Objednací č. pro samostané objednání * Předpětí viz klasifikace párování stránka D 10 a D d d d d d d d 7 64,7 72,7 79,7 89,7 103,7 118,7 141,7 d a 20,7 22,65 24,4 35,3 40,2 45,5 54,5 a ,4 36,4 35,3 40,2 45,5 54,5 l l l (Doporučená délka kuličkové klece) d l l Vodící pouzdro = d 1 = 40 mm = Toleranční pole červené = Objednací číslo = D80 Kuličková klec = d 1 = 40 mm = l = 120 mm = Objednací číslo = l = Objednaná délka l 4 = Vyrobená délka

38 Kuličková vodící pouzdra s osazením DIN 9831/ISO Kuličkové klece kuličkovou klec objednat samostatně Objednací č. pro samostané objednání Vodící plochy honované. Upínací průměr jemně broušený. Otvor pro uložení v toleranci H5. Vodící pouzdro s osazením se připevňuje 3 držáčky a od Ød 1 =38 mm 4 držáčky. Kuličková vodící pouzdra FIBRO s osazením jsou zaměnitelná za sinterovaná vodící pouzdra FIBRO. Popis kluzného a kuličkového vedení viz stránka D 9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. Výpočet kuličkového vedení viz stránky D52 a D53. Pouzdro: Tvrdost: Kuličková klec: Kuličky: nástrojová ocel 62 ± 2 HRC mosaz kalená ocel dle DIN 5401 * Předpětí viz klasifikace párování stránka D 10 a D d d d d d d d 7 72,7 79,7 89,7 103,7 d a 22,65 24,4 35,3 40,2 a 1 33,4 36,4 35,3 40,2 l l l (Doporučená délka kuličkové klece) d l l Vodící pouzdro = d 1 = 40 mm = Toleranční pole červené = Objednací číslo = l = Objednaná délka l 4 = Vyrobená délka Kuličková klec = d 1 = 40 mm = l = 120 mm = Objednací číslo = D81

39 Sinterovaná vodící pouzdra s přírubou DIN 9831/ISO , nitridovaná karbonem, s dlouhodobým mazáním Příklad montáže Sinterovaná ocel vysoké čistoty s povrchem nitridovaným karbonem Vodící plochy a upínací průměr jemně broušené. Otvor pro uložení v toleranci H5. Vodící pouzdro se připevňuje 3 šrouby DIN EN ISO Šrouby nejsou obsahem dodávky. Sinterovaná vodící pouzdra FIBRO s přírubou, nitridovaná karbonem, jsou zaměnitelná za kuličková vodící pouzdra FIBRO s přírubou. Popis kluzného a kuličkového vedení viz stránka D9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. * Vůle vedení viz klasifikace párování stránka D10 a D d d d d 5 * d 6 4,5 5,5 5,5 6, k l l l t 4,6 5,7 5,7 6, Vodící pouzdro = d 1 = 40 mm = 040. Toleranční pole červené = 30 Objednací číslo = D82

40 Sinterovaná vodící pouzdra s přírubou DIN 9831/ISO , nitridovaná karbonem, s dlouhodobým mazáním Příklad montáže Sinterovaná ocel vysoké čistoty s povrchem nitridovaným karbonem Vodící plochy a upínací průměr jemně broušené. Otvor pro uložení v toleranci H5. Vodící pouzdro se připevňuje 3 šrouby DIN EN ISO 4762 kromě 15 a 16, pro něž jsou nutné šrouby dle DIN Šrouby nejsou obsahem dodávky. Sinterovaná vodící pouzdra FIBRO s přírubou, nitridovaná karbonem, jsou zaměnitelná za kuličková vodící pouzdra FIBRO s přírubou. Popis kluzných a kuličkových vedení viz stránka D9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. * Vůle vedení viz klasifikace párování stránka D10 a D d 1 15* 16* d d d 5 * d 6 4,5 4,5 5,5 5,5 6,6 9 9 k l l l t 3,4 4,6 5,7 5,7 6,8 9 9 * Používat šrouby s válcovou hlavou DIN 6912 Vodící pouzdro = d 1 = 38 mm = 038. Toleranční pole červené = 30 Objednací číslo = D83

41 Sinterovaná vodící pouzdra s přírubou DIN 9831/ISO , nitridovaná karbonem, s dlouhodobým mazáním Příklad montáže Sinterovaná ocel vysoké čistoty s povrchem nitridovaným karbonem Vodící plochy a upínací průměr jemně broušené. Otvor pro uložení v toleranci H5. Vodící pouzdro se připevňuje 3 šrouby DIN EN ISO 4762 kromě 15 a 16, pro něž jsou nutné šrouby dle DIN Šrouby nejsou obsahem dodávky. Sinterovaná vodící pouzdra FIBRO s přírubou, nitridovaná karbonem, jsou zaměnitelná za kuličková vodící pouzdra FIBRO s přírubou. Popis kluzného a kuličkového vedení viz stránka D9. Vodící sloupky viz stránky D14, D15, D17, D18 a D31. * Vůle vedení viz klasifikace párování stránka D10 a D d 1 15* 16* d d d 5 * d 6 4,5 4,5 5,5 5,5 6,6 9 k l l l t 3,4 4,6 5,7 5,7 6,8 9 * Používat šrouby s válcovou hlavou DIN 6912 Vodící pouzdro = d 1 = 40 mm = 040. Toleranční pole červené = 30 Objednací číslo = D84

42 Vodící pouzdra s přírubou DIN 9831/ISO bronzová s grafitovými kroužky Otvor pro uložení v toleranci H6. Vodící pouzdro se připevňuje 3 šrouby DIN EN ISO Šrouby nejsou obsahem dodávky. bronz Vodící plocha s grafitovými kroužky. Upínací průměr jemně broušený d d d d d 6 004,5 005,5 005,5 006, d k l l l t 004,6 00 5,7 00 5,7 00 6, Vodící pouzdro = d 1 = 40 mm = 040 Objednací číslo = D85

43 Vodící pouzdra s přírubou DIN 9831/ISO bronzová s grafitovými kroužky Otvor pro uložení v toleranci H6. Vodící pouzdro se připevňuje 3 šrouby DIN EN ISO 4762 kromě Ø d1 = 15 a 16, jež vyžadují šrouby dle DIN Šrouby nejsou obsahem dodávky. bronz. Vodící plocha s grafitovými kroužky. Upínací průměr jemně broušený d 1 15* 16* d d d d 6 004,5 004,5 005,5 005,5 006, d k l l l t 00 3,4 00 4,6 00 5,7 00 5,7 00 6, * Používat šrouby s válcovou hlavou DIN 6912! Vodící pouzdro = d 1 = 40 mm = 040 Objednací číslo = D86
