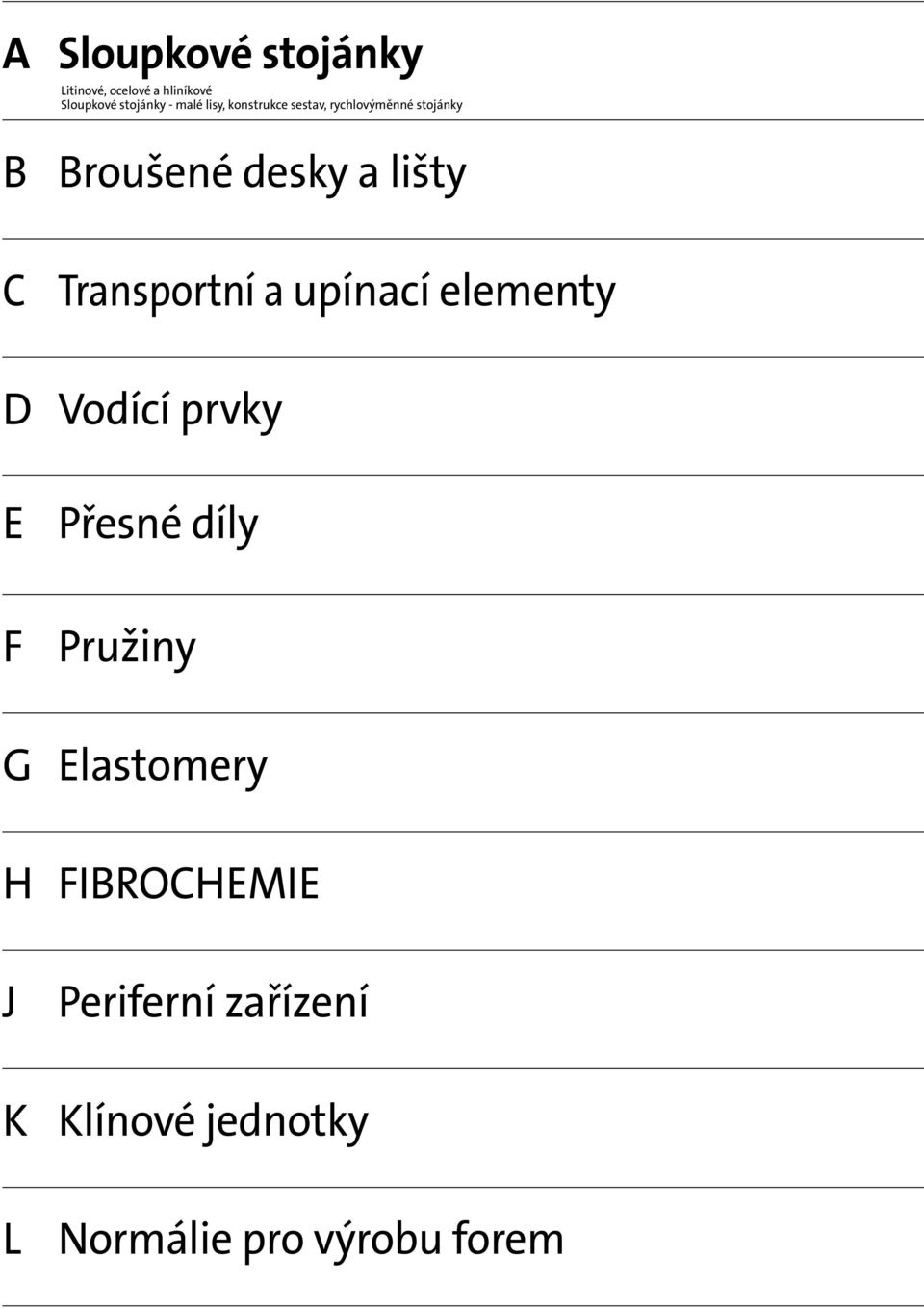

1 A Sloupkové stojánky Litinové, ocelové a hliníkové Sloupkové stojánky - malé lisy, konstrukce sestav, rychlovýměnné stojánky B Broušené desky a lišty C Transportní a upínací elementy D Vodící prvky E Přesné díly F Pružiny G Elastomery H FIBROCHEMIE J Periferní zařízení K Klínové jednotky L Normálie pro výrobu forem

2 Litinové, ocelové, hliníkové sloupkové stojánky A2

3 Litinové, ocelové a hliníkové sloupkové stojánky Ocelové a hliníkové desky Směrnice a návody Provedení Všechny plochy desek ocelových sloupkových stojánků a ocelových desek jsou opracovány. Vnější kontury desek pro hliníkové sloupkové stojánky jakož i hliníkové desky jsou řezané. Na přání mohou být také obrobeny. Tolerance tloušťky desek je ± 2 mm. Vodicí prvky Ocelové sloupkové stojánky jsou standardně osazeny vodícími sloupky DIN 9825/ISO 9182 ( ) a vodícími pouzdry s osazením DIN 9831/ISO 9448 (2081.). Technické údaje si prosím vyhledejte v části "Vodící prvky". Nosné prvky Pro rozměry desek a 1 +b mm a hmotnost desek 100 kg jsou pro každou desku plánovány 2 závity pro nosné šrouby. Na objednávku jsou nosné prvky přiloženy k dodávce. Nestandardní stojánky se sloupkovým vedením a desky podle výkresu zákazníka Desky a sloupkové stojánky dle výkresu zákazníka vyrábíme ve vysoké kvalitě až do rozměrů 2200 x 1100 mm. Obrábění zhotovení otvorů, frézování resp. soustružení je doporučeno nechat provést firmou Fibro. Dodatečná třísková obrábění mohou způsobit dle zkušeností deformaci desek. Dotazníky a objednací formuláře pro zvláštní stojánky se sloupkovým vedením (viz stránky A30 A33) Pro nestandardní rozměry a speciální provedení pro Vás máme předtištěné poptávkové resp. objednací formuláře. Musíte vyplnit pouze Vaše požadované rozměry resp. zvláštní obrábění a druh vedení. A3

4 Obsah Stránka Stránka Popis kluzných a valivých vedení A A17 Litinové sloupkové stojánky A9 A A A A A A A A A A A A A16 A4

5 Obsah Stránka Ocelové a hliníkové sloupkové stojánky Ocelové sloupkové stojánky Standard - bez vodicí desky razníku A23 A41 A24 A Ocelové sloupkové stojánky Standard - s vodicí deskou razníku A25 A Objednací formuláře - zvláštní velikosti a zvláštní provedení s vodicími deskami razníku a bez vodicích desek razníku A30 A Ocelové a hliníkové desky A34 A Hliníkové sloupkové stojánky Standard - bez vodicí desky razníku A36 A Hliníkové sloupkové stojánky Standard - s vodicí deskou razníku A37 A A5

6 Obsah Stránka Sloupkové stojánky - malé lisy A42 A Zvláštní ocelové sloupkové stojánky podle specifikací zákazníka A45 A48 Přesné konstrukce sestav pro postupové nástroje A49 A Stojánky pro rychlou výměnu nástrojů A57 A A6

7 Druhy vedení Přesné kluzné vedení ze sinterovaného materiálu sestává ze sinterované oceli vysoké čistoty s povrchem nitridovaným karbonem. Kluzné plochy jsou jemně broušené. Podíl pórovitosti materiálu činí procent objemu. Ten se vyplňuje ve vakuu speciálním olejem FIBROLIT-LD. Pro přídavné dlouhodobé mazání se doporučuje doplnit drážky sinterovaných pouzder tukem FIBROLIT-LD Další informace viz stránka H14. POZOR! Maziva s přísadami molybdensulfitu se pro mazání nesmí používat! Klasifikace párování viz stránka D11. Přesné kluzné vedení FIBRO s bronzovou výstelkou sestává z ocelového tělesa s bronzovou výstelkou se šroubovitou mazací drážkou a tlakovou mazničkou pro domazávání. Tělo z oceli zaručuje vysokou pevnost hran proti lomu i při vysokém zatížení. Přesné kuličkové vedení FIBRO Výsledkem pečlivé výroby, zvlášť přesně vyrobených kuliček a správného předpětí* je vedení téměř bez vůle. Přednosti valivého tření se plně uplatňují u broušených a superfinišovaných styčných ploch. Tento druh vedení se často používá kvůli jeho lehkému a bezhlučnému chodu. Kuličková vedení FIBRO jsou standardně vybavena mosaznou klecí, které se v praxi nejlépe osvědčily svojí stabilitou a velkou hustotou kuliček. Každé kuličkové vedení je v jistém smyslu labilní (bodový styk kuliček s plochou). Tuto nevýhodu lze částečně kompenzovat předpětím vedení. *Střední předpětí se doporučuje v závislosti na průměru vedení od Ø 8 do Ø 12 = 4 µm od Ø 15 do Ø 16 = 7 9 µm od Ø 18 do Ø 42 = 9 11 µm od Ø 50 do Ø 80 = µm Přesné válečkové vedení FIBRO Válečkové vedení vykazuje proti kuličkovému vedení specificky vyšší zatížitelnost. Na základě většího styčného povrchu válečkového vedení oproti kuličkovému vedení musí být poměry předpětí podstatně menší. Střední předpětí se doporučuje v závislosti na rozsahu průměrů při statickém zatížení nebo pomalých pohybech do Ø 25/32 = 2,5 µm Ø 30/32 = 3,5 µm Ø = 3,5 µm Ø 63 = 4 µm Při dynamickém zatížení nebo rychlých posuvech. do Ø 25/32 = 1,5 µm Ø 30/32 = 2,5 µm Ø = 2,5 µm Ø 63 = 3 µm Používat pouze třídu párování vodící sloupek červenou =.30 vodící pouzdro žlutou =.10 A7

8 A8

9 Litinové sloupkové stojánky A9

10 Sloupkové stojánky DIN 9812 tvar D a DG Druh vedení sinterované vedení kuličkové vedení podle volby s upínacím závitem nebo bez závitu v horním dílu Objednací číslo Pracovní plocha d 1 a 2 b 2 c 1 c 2 c 3 c 7 d 2 d 3 e f l r M x1, x1, x1, x1, x1, x1, x1, x x2 Příklad objednávky: Sloupkový stojánek = d mm =.160 Druh vedení sinter =.03 Závit pro uchycení bez = 0 Objednací číslo = A10

11 Sloupkové stojánky DIN 9814 tvar D a DG Druh vedení sinterované vedení kuličkové vedení podle volby s upínacím závitem nebo bez závitu v horním dílu Objednací číslo Pracovní plocha d 1 a 2 b 2 c 1 c 2 c 3 c 4 c 7 c 8 d 2 d 3 e f l r M x1, x1, x1,5 Příklad objednávky: Sloupkový stojánek = d mm =.125 Druh vedení sinter =.03 Závit pro uchycení bez = 4 Objednací číslo = A11

12 Sloupkové stojánky DIN 9816 tvar D Druh vedení sinterované vedení kuličkové vedení bez upínacího závitu v horním dílu Objednací číslo Pracovní plocha d 1 a 2 b 2 c 1 c 2 c 7 d 2 d 3 e l r Příklad objednávky: Sloupkový stojánek = d mm =.100 Druh vedení sinter =.030 Objednací číslo = A12

13 Sloupkové stojánky podobné jako DIN tvar D Druh vedení sinterované vedení bez upínacího závitu v horním dílu Objednací číslo Pracovní plocha d 1 a 2 b 1 b 2 c 1 c 2 d 2 d 3 e l r Příklad objednávky: Sloupkový stojánek = Prac. plocha 40 mm =.040 Druh vedení sinter = Objednací číslo = A13

14 Sloupkové stojánky DIN 9812 tvar C a CG Druh vedení sinterované vedení kuličkové vedení objednací č. část II. podle volby s upínacím závitem nebo bez závitu v horním dílu Objednací číslo Pracovní plocha a 1 x b 1 a 2 b 2 c 1 c 2 c 3 d 2 d 3 e f l r M x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x x x x x x x x x2 A14

15 Sloupkové stojánky DIN 9814 tvar C a CG Druh vedení sinterované vedení kuličkové vedení objednací č. část II. podle volby s upínacím závitem nebo bez závitu v horním dílu Objednací číslo Pracovní plocha a 1 x b 1 a 2 b 2 c 1 c 2 c 3 c 4 c 8 d 2 d 3 e f l r M x x1, x x1, x x1, x x1, x x2 Příklad objednávky: Sloupkový stojánek = Délka prac. plochy 125 mm =.125 Šířka prac. plochy 100 mm =.100 Druh vedení sinter =.03 Závit pro uchycení bez = 4 Objednací číslo = A15

16 Sloupkové stojánky DIN 9819 tvar C a CG Druh vedení sinterované vedení kuličkové vedení objednací č. část II. podle volby s upínacím závitem nebo bez závitu v horním dílu Objednací číslo Pracovní plocha a 1 x b 1 a 2 b 2 c 1 c 2 c 3 d 2 d 3 e e 1 e 2 f l r M x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x1, x x x x x x x x x x2 A16

17 Sloupkové stojánky Druh vedení sinterované vedení kuličkové vedení objednací č. část II. podle volby s upínacím závitem nebo bez závitu v horním dílu Objednací číslo Pracovní plocha a 1 x b 1 a 2 b 2 c 1 c 2 c 3 c 4 c 8 d 2 d 3 e e 1 e 2 f l r M x x1, x x1, x x1, x x1, x x1, x x2 Příklad objednávky: Sloupkový stojánek = Délka prac. plochy 160 mm =.160 Šířka prac. plochy 100 mm =.100 Druh vedení sinter =.03 Závit pro uchycení bez = 4 Objednací číslo = A17

18 Sloupkové stojánky Druh vedení sinterované vedení kuličkové vedení objednací č. část II. podle volby s upínacím závitem nebo bez závitu v horním dílu Objednací číslo Pracovní plocha a 1 x b 1 a 2 b 2 c 1 c 2 c 3 d 2 d 3 e e 1 e 2 f l r M x x1, x x1, x x1, x x1, x x2 Příklad objednávky: Sloupkový stojánek = Délka prac. plochy 160 mm =.160 Šířka prac. plochy 125 mm =.125 Druh vedení sinter =.03 Závit pro uchycení bez = 0 Objednací číslo = A18

19 Sloupkové stojánky DIN 9822 tvar C Druh vedení sinterované vedení kuličkové vedení objednací č. část II. bez upínacího závitu v horním dílu Objednací číslo Pracovní plocha a 1 x b 1 a 2 b 2 c 1 c 2 c 3 d 2 e 1 e 3 f l r x x x x x x x x x x x x x x x x A19

20 Sloupkové stojánky Druh vedení sinterované vedení kuličkové vedení objednací č. část II. bez upínacího závitu v horním dílu Objednací číslo Pracovní plocha a 1 x b 1 a 2 b 2 c 1 c 2 c 3 c 4 d 2 e e 3 e 4 f l r x x Příklad objednávky: Sloupkový stojánek = Délka prac plochy 63 mm =.063 Šířka prac. plochy 50 mm =.050 Druh vedení sinter =.030 Objednací číslo = A20

21 Sloupkové stojánky Druh vedení sinterované vedení kuličkové vedení objednací č. část II. bez upínacího závitu v horním dílu Objednací číslo Pracovní plocha d 1 a 2 b 2 b 3 c 1 c 2 c 3 c 7 d 2 e e 2 e 3 l r Příklad objednávky: Sloupkový stojánek = Prac. plocha 125 mm =.125 Druh vedení sinter =.030 Objednací číslo = A21

22 Sloupkové stojánky pro jemné střihy Druh vedení kuličkové vedení objednací č. část II. bez upínacího závitu v horním dílu Boční plochy jsou po sestavení paralelně opracovány. Proto je možné sestavit a vyzkoušet stojánek také v horizontální poloze Objednací číslo Pracovní plocha d 1 a 2 b 1 b 2 c 1 c 7 d 2 d 3 e g l r 1 r Příklad objednávky: Sloupk. stojánek pro jemné = obrábění Prac. plocha 160 mm =.160 Druh vedení kuličkové =.040 Objednací číslo = A22

23 Ocelové a hliníkové sloupkové stojánky A23

24 Standardní ocelové sloupkové stojánky podobné jako DIN 9868/ISO bez vodicí desky střižníků Standartní druhy vedení Popis: Ocelové sloupkové stojánky FIBRO se dodávají standardně s vodícími pouzdry se sinterovaným osazením nitridovaným karbonem resp. s vodícími pouzdry s osazením kuličkovým vedením dle DIN-ISO. Pouzdra jsou spojena v posuvném uložení a připevněna držáčky. Na přání mohou být všechny standardní ocelové sloupkové stojánky dodány také s jinými vodícími prvky (viz možnosti kombinace stránka A30) a v jiném speciálním provedení. Provedení: Vnější obrysy frézované plochy desek jsox broušené +0,4 a 1 nebo b 1 <630 = +0,2 +0,6 a 1 nebo b 1 >630 = +0,2 Příklad objednávky viz složená stránka na protější straně. A24

25 Standardní ocelové sloupkové stojánky podobné jako DIN 9868/ISO s vodící deskou střižníků Typ Objednací č. Část.I.II.III.IV.V Vnější Pracovní Pracovní Drxh rozměry plocha plocha c 1 c 2 c 3 Typ Vel. P.* vedení a 1 x b 1 a 2 x b 1 a 1 x a 3 ± 2 ± 2 ± 2 c 4 c 5 d 1 /d 2 x l D e 1 e 2 e x x /20 x x x /20 x x x /20 x x x x /20 x x x /25 x x x /25 x x x /25 x x x x /25 x x x /25 x x x /25 x x x x /25 x x x x /25 x x x /32 x x x x /32 x x x x /32 x x x x /32 x x x x /32 x x x x /32 x x x x /32 x A25 *P. = Kombinace tloušťky desek

26 Standardní ocelové sloupkové stojánky podobné jako DIN 9868/ISO s vodící deskou střižníků Objednací č. Část.I.II.III.IV.V Vnější Pracovní Pracovní Drxh rozměry plocha plocha c 1 c 2 c 3 Typ Vel. P.* vedení a 1 x b 1 a 2 x b 1 a 1 x a 3 ± 2 ± 2 ± 2 c 4 c 5 d 1 /d 2 x l D e 1 e 2 e x x x /32 x x x x /40 x x x x /40 x x x x /40 x x x x /40 x x x x /50 x /50 x /50 x /50 x x x x /50 x /50 x /50 x /50 x x x x /50 x /50 x /50 x /50 x x x x /50 x /50 x /50 x /50 x x x x /50 x /50 x /50 x /50 x x x x /50 x /50 x /50 x /50 x x x x /50 x /50 x /50 x /50 x x x x /50 x /50 x /50 x /50 x x x x /50 x /50 x /50 x /50 x x x x /50 x /50 x /50 x /50 x 250 *P. = Kombinace tloušťky desek Příklad objednávky: Typ korpusu = Vnější rozměry = 400 x 250 = Párování P.*: c1 = 50, c2 = 50 = 1. Druh ved. - vodící pouzdra s osazením sinterovaným vedením = 835. Pracovní plocha 2 = 2 Objednací číslo = Upozornění k objednávce: Uspořádání držátek je určeno polohou pracovní plochy, která musí být specifikována v části V objednacího č. např A26

27 Standardní ocelové sloupkové stojánky podobné jako DIN 9868/ISO bez vodící desky a střižníků Typ Objednací č. Část.I.II.III.IV.V Vnější Pracovní Pracovní Pracovní Drxh rozměry plocha plocha plocha c 1 c 2 c 4 c 4 Typ Vel. P.* vedení a 1 x b 1 a 2 x b 1 a 1 x a 3 a 1 x a 4 ± 2 ± 2 S K d 1 /d 2 x l D e 1 e 2 e 3 e x x /20 x x x x /20 x x x x /20 x x x x x /20 x x x /25 x x x x /25 x x x x /25 x x x x x /25 x x x x /25 x x x x /25 x x x x x /25 x x x x x /25 x x x x /32 x x x x x /32 x x x x x /32 x x x x x /32 x x x x x /32 x x x x x /32 x x x x x /32 x *P. = Kombinace tloušťky desek A27

28 Standardní ocelové sloupkové stojánky podobné jako DIN 9868/ISO bez vodicí desky a střižníků Objednací č. Část.I.II.III.IV.V Vnější Pracovní Pracovní Pracovní Drxh rozměry plocha plocha plocha c 1 c 2 c 4 c 4 Typ Vel. P.* vedení a 1 x b 1 a 2 x b 1 a 1 x a 3 a 1 x a 4 ± 2 ± 2 S K d 1 /d 2 x l D e 1 e 2 e 3 e x x x x /32 x x x x x /40 x x x x x /40 x x x x x /40 x x x x x /40 x x x x x /50 x /50 x /50 x /50 x x x x x /50 x /50 x /50 x /50 x x x x x /50 x /50 x /50 x /50 x x x x x /50 x /50 x /50 x /50 x x x x x /50 x /50 x /50 x /50 x x x x x /50 x /50 x /50 x /50 x x x x x /50 x /50 x /50 x /50 x x x x x /50 x /50 x /50 x /50 x x x x x /50 x /50 x /50 x /50 x x x x x /50 x /50 x /50 x /50 x 224 *P. = Kombinace tloušťky desek Příklad objednávky: Typ korpusu = Vnější rozměry = 400 x 250 = Párování P*: c1 = 50, c2 = 50 = 1. Druh ved. - vodicí pouzdra sinterovaná s osazením = 834. Pracovní plocha 2 = 2 Objednací číslo = Upozornění k objednávce: Uspořádání držátek je určeno polohou prac. plochy, která musí být specifikována v části V objednacího č. např A28

29 Standardní ocelové sloupkové stojánky podobné jako DIN 9868/ISO s vodící deskou střižníků Standardní druhy vedení Vodící pouzdra s osazením sinterovaná Popis: Ocelové sloupkové stojánky FIBRO s vodícími deskami razníku se dodávají standardně se sinterovanými vodícími pouzdry resp. s vodícími pouzdry s osazená kuličkovým vedením dle DIN-ISO. Pouzdra jsou spojena v posuvném uložení a připevněna držáčky. Na přání mohou být všechny standardní ocelové sloupkové stojánky dodány také s jinými vodícími prvky (viz možnosti kombinace stránka A30) a v jiném speciálním opracování. Provedení: Vnější obrysy jsou frézované plochy jsou broušené +0,4 a 1 nebo b 1 <630 = +0,2 +0,6 a 1 nebo b 1 >630 = +0, Příklad objednávky viz složená stránka na protější straně. A29

30 Sloupkové stojánky podle specifikace zákazníka. Tuto stránku prosím okopírujte, vyplňte a zašlete ji firmě FIBRO Bez mezidesky S mezideskou Vodící sloupky Vodící sloupek DIN 9825/ISO Vodící sloupek k přišroubování Výměnný vodící sloupek s držáčkovým šroubením, posuvné uložení Výměnný vodící sloupek s držáčkovým šroubením, posuvné uložení Podložka a zápustný šroub Výměnný vodící sloupek s kuželovou stopkou a vodícím pouzdrem, posuvné uložení Vodící pouzdro Přídržná podložka se zápustným šroubem Výměnný vodící sloupek se středním nákružkem pro upevnění Dotaz Objednávka Materiál: Hliník Ocel Firma Telefon V případě dotazů: jméno razítko / podpis Vodící pouzdra Vodící ložisko, obdélníková příruba sinterované vedení nitridované karbonem Vodící ložisko, kuličkové vedení Kuličková klec Vodící ložisko obdélníková příruba pro nízké konstrukční výšky, sinterované vedení, nitridované karbonem Vodící ložisko, kuličkové vedení Kuličková klec Sinterované vodící pouzdro nitridované karbonem, vlepené Vodící pouzdro pro kuličkové vedení, vlepené Kuličková klec /.32./.33./.34./.35. Vodící pouzdra s osazením sinterované vedení, nitridované karbonem /.45./.46./.47./.49. Vodící pouzdra pro kuličkové vedení Kuličková klec /.32./.34. Vodící pouzdra s přírubou sinterované vedení, nitridované karbonem /.45./.46. Vodící pouzdra pro kuličkové vedení, posuvné uložení Kuličková klec A30 Objednací blok s touto stránkou je přiložen. V případě větší potřeby si o něj zažádejte.

31 Sloupkové stojánky podle specifikace zákazníka Překopírujte prosím tuto stránku zašlete ji vyplněnou firmě FIBRO. Vodící sloupky Vodící sloupek DIN 9825/ISO Bez mezidesky S mezideskou Vodící sloupek k přišroubování Výměnný vodící sloupek s držáčkovým šroubením, posuvné uložení Výměnný vodící sloupek s držáčkovým šroubením, posuvné uložení Podložka a zápustný šroub Výměnný vodící sloupek s kuželovou stopkou a vodícím pouzdrem, posuvné uložení Vodící pouzdro Přídržná podložka se zápustným šroubem Výměnný vodící sloupek se středním nákružkem pro upevnění Vodící pouzdra Vodící ložisko, obdélníková příruba sinterované vedení nitridované karbonem Vodící ložisko, kuličkové vedení Kuličková klec Vodící ložisko obdélníková příruba pro nízké konstrukční výšky, sinterované vedení, nitridované karbonem Vodící ložisko, kuličkové vedení Kuličková klec Sinterované vodící pouzdro nitridované karbonem, vlepené Vodící pouzdro pro kuličkové vedení, vlepené Kuličková klec /.32./.33./.34./.35. Vodící pouzdra s osazením sinterované vedení, nitridované karbonem /.45./.46./.47./.49. Vodící pouzdra pro kuličkové vedení Kuličková klec /.32./.34. Vodící pouzdra s přírubou sinterované vedení, nitridované karbonem /.45./.46. Vodící pouzdra pro kuličkové vedení, posuvné uložení Kuličková klec Dotaz Objednávka Materiál: Hliník Ocel Firma Telefon V případě dotazů: jméno razítko / podpis Objednací blok s touto stránkou je přiložen. V případě větší potřeby si o něj zažádejte. A31

32 Sloupkové stojánky podle specifikace zákazníka. Překopírujte a vyplňte prosím tuto stránku a zašlete ji na FIBRO Bez mezidesky Vodící sloupky Vodící sloupek DIN 9825/ISO Vodící sloupek k přišroubování Výměnný vodící sloupek s držáčkovým šroubením, posuvné uložení Výměnný vodící sloupek s držáčkovým šroubením, posuvné uložení Podložka a zápustný šroub Výměnný vodící sloupek s kuželovou stopkou a vodícím pouzdrem, posuvné uložení Vodící pouzdro Přídržná podložka se zápustným šroubem Dotaz Objednávka Materiál: Hliník Ocel Firma Telefon V případě dotazů: jméno razítko / podpis Vodící pouzdra Vodící ložisko, obdélníková příruba sinterované vedení nitridované karbonem Vodící ložisko, kuličkové vedení Kuličková klec Vodící ložisko obdélníková příruba pro nízké konstrukční výšky, sinterované vedení, nitridované karbonem Vodící ložisko, kuličkové vedení Kuličková klec Sinterované vodící pouzdro nitridované karbonem, vlepené Vodící pouzdro pro kuličkové vedení, vlepené Kuličková klec /.32./.33./.34./.35. Vodící pouzdra s osazením sinterované vedení, nitridované karbonem /.45./.46./.47./.49. Vodící pouzdra pro kuličkové vedení Kuličková klec /.32./.34. Vodící pouzdra s přírubou sinterované vedení, nitridované karbonem /.45./.46. Vodící pouzdra pro kuličkové vedení, posuvné uložení Kuličková klec A32 Objednací blok s touto stránkou je přiložen. V případě větší potřeby si o něj zažádejte.

33 Sloupkové stojánky podle specifikací zákazníka Překopírujte prosím tuto stránku a zašlete ji vyplněnou firmě FIBRO. Vodící sloupky Vodící sloupek DIN 9825/ISO Bez mezidesky S mezideskou Vodící sloupek k přišroubování Výměnný vodící sloupek s držáčkovým šroubením, posuvné uložení Výměnný vodící sloupek s držáčkovým šroubením, posuvné uložení Podložka a zápustný šroub Výměnný vodící sloupek s kuželovou stopkou a vodícím pouzdrem, posuvné uložení Vodící pouzdro Přídržná podložka se zápustným šroubem Výměnný vodící sloupek se středním nákružkem pro upevnění Vodící pouzdra Vodící ložisko, obdélníková příruba sinterované vedení nitridované karbonem Vodící ložisko, kuličkové vedení Kuličková klec Vodící ložisko obdélníková příruba pro nízké konstrukční výšky, sinterované vedení, nitridované karbonem Vodící ložisko, kuličkové vedení Kuličková klec Sinterované vodící pouzdro nitridované karbonem, vlepené Vodící pouzdro pro kuličkové vedení, vlepené Kuličková klec /.32./.33./.34./.35. Vodící pouzdra s osazením sinterované vedení, nitridované karbonem /.45./.46./.47./.49. Vodící pouzdra pro kuličkové vedení Kuličková klec /.32./.34. Vodící pouzdra s přírubou sinterované vedení, nitridované karbonem /.45./.46. Vodící pouzdra pro kuličkové vedení, posuvné uložení Kuličková klec Dotaz Objednávka Materiál: Hliník Ocel Firma Telefon V případě dotazů: jméno razítko / podpis Objednací blok s touto stránkou je přiložen. V případě větší potřeby si o něj zažádejte. A33

34 Ocelové desky ISO Upozornění: l nebo b 630 = +0,4 +0,2 l nebo b > 630 = +0,6 +0,2 Desky od jsou vyrobeny se závitem pro nosný šroub. Provedení: Vnější obrysy frézované, plochy jsou broušené Příklad objednávky: Ocelová deska = 2900 Délka l 400 mm =.40 Šířka b 400 mm = 40 Tloušťka t 32 mm =.32 Objednací číslo = Objednací číslo Velikost l x b x t x 80 x x 80 x x 100 x x 100 x x 125 x x 125 x x 160 x x 160 x x 100 x x 100 x x 100 x x 125 x x 125 x x 125 x x 160 x x 160 x x 160 x x 200 x x 200 x x 200 x x 125 x x 125 x x 125 x x 160 x x 160 x x 160 x x 200 x x 200 x x 200 x x 250 x x 250 x x 250 x x 160 x x 160 x x 160 x x 200 x x 200 x x 200 x x 250 x x 250 x x 250 x x 315 x x 315 x x 315 x x 200 x x 200 x x 200 x 50 Objednací číslo Velikost l x b x t x 250 x x 250 x x 250 x x 315 x x 315 x x 315 x x 400 x x 400 x x 400 x x 250 x x 250 x x 250 x x 315 x x 315 x x 315 x x 400 x x 400 x x 400 x x 500 x x 500 x x 500 x x 315 x x 315 x x 315 x x 315 x x 400 x x 400 x x 400 x x 400 x x 500 x x 500 x x 500 x x 500 x x 630 x x 630 x x 630 x x 630 x x 400 x x 400 x x 400 x x 400 x x 500 x x 500 x x 500 x x 500 x x 630 x x 630 x 40 Objednací číslo Velikost l x b x t x 630 x x 630 x x 400 x x 400 x x 400 x x 400 x x 500 x x 500 x x 500 x x 500 x x 630 x x 630 x x 630 x x 630 x 63 A34

35 Hliníkové desky podobné jako ISO Provedení: Vnější obrysy řezané plochy jsou broušené Desky od jsou vyrobeny se závitem pro nosný šroxb. Provedení: Dvě úhlové strany frézované plochy jsou broušené Desky od jsou vyrobeny se závitem pro nosný šroub Objednací číslo Velikost l x b x t x 80 x x 80 x x 100 x x 100 x x 125 x x 125 x x 160 x x 160 x x 100 x x 100 x x 100 x x 125 x x 125 x x 125 x x 160 x x 160 x x 160 x x 200 x x 200 x x 200 x x 125 x x 125 x x 125 x x 160 x x 160 x x 160 x x 200 x x 200 x x 200 x x 250 x x 250 x x 250 x x 160 x x 160 x x 160 x x 200 x x 200 x x 200 x x 250 x x 250 x x 250 x x 315 x x 315 x x 315 x x 200 x x 200 x x 200 x x 250 x x 250 x 40 Objednací číslo Velikost l x b x t x 250 x x 315 x x 315 x x 315 x x 400 x x 400 x x 400 x x 250 x x 250 x x 250 x x 315 x x 315 x x 315 x x 400 x x 400 x x 400 x x 500 x x 500 x x 500 x x 315 x x 315 x x 315 x x 315 x x 400 x x 400 x x 400 x x 400 x x 500 x x 500 x x 500 x x 500 x x 630 x x 630 x x 630 x x 630 x x 400 x x 400 x x 400 x x 400 x x 500 x x 500 x x 500 x x 500 x x 630 x x 630 x x 630 x x 630 x x 400 x x 400 x 40 Objednací číslo Velikost l x b x t x 400 x x 400 x x 500 x x 500 x x 500 x x 500 x x 630 x x 630 x x 630 x x 630 x 63 Příklad objednávky: Hliníková deska = 2910 Délka l 400 mm =.40 Šířka b 400 mm = 40 Tloxšťka t 32 mm =.32 Tvar řezaný =.0 Objednací číslo = A35

36 Standardní hliníkové sloupkové stojánky podobné jako DIN 9868/ISO bez vodící desky razníků Standardní druhy vedení Popis: Hliníkové sloupkové stojánky FIBRO se dodávají standardně se sinterovanými vodícími pouzdry resp. s vodícími pouzdry osazené kuličkovým vedením dle DIN-ISO. Pouzdra jsou spojena v posuvném uložení a připevněna držáčky. Na přání mohou být všechny standardní hliníkové sloupkové stojánky dodány také s jinými vodícími prvky (viz možnosti kombinace stránka A30) nebo v jiném speciálním opracování. Příklad objednávky viz protější složená stránka. A36

37 Standardní hliníkové sloupkové stojánky podobné jako DIN 9868/ISO s vodící deskou razníků Typ Objednací č. Část.I.II.III.IV.V Vnější Pracovní Pracovní Drxh rozměry plocha plocha c 1 c 2 c 3 Typ Vel. P.* vedení a 1 x b 1 a 2 x b 1 a 1 x a 3 ± 2 ± 2 ± 2 c 4 c 5 d 1 /d 2 x l D e 1 e 2 e x x /20 x x x /20 x x x /20 x x x x /20 x x x /25 x x x /25 x x x /25 x x x x /25 x x x /25 x x x /25 x x x x /25 x x x x /25 x x x /32 x x x x /32 x x x x /32 x x x x /32 x x x x /32 x x x x /32 x x x x /32 x A37 *P. = Kombinace tloušťky desek
