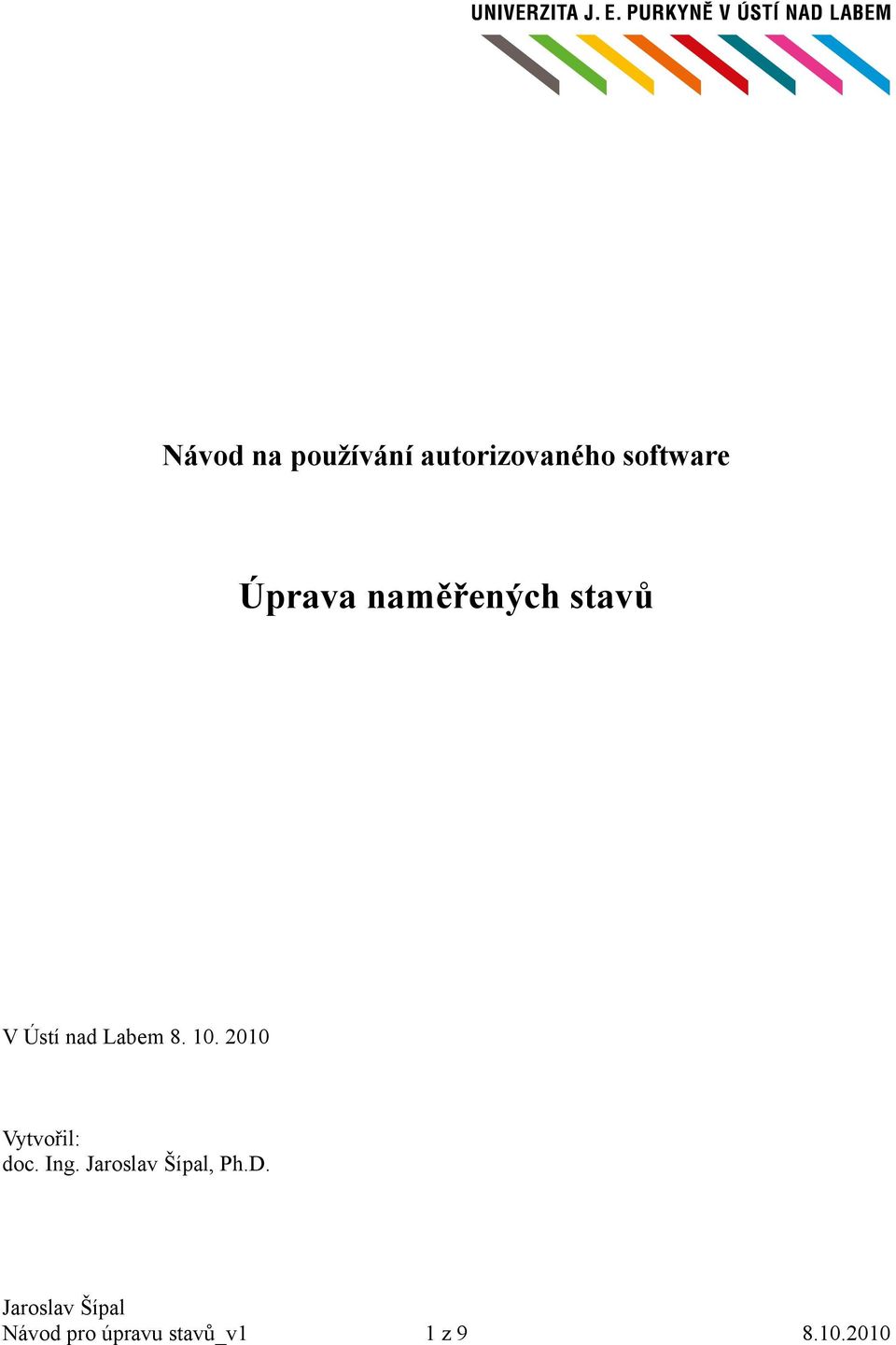

1 Návod na používání autorizovaného software Úprava naměřených stavů V Ústí nad Labem Vytvořil: doc. Ing., Ph.D. Návod pro úpravu stavů_v1 1 z

2 Obsah 1Úvod...3 2Instalace...4 3Spuštění programu Vlastní spuštění programu Popis vstupního dialogového okna Tlačítko Vyber soubor Dialogové okno Tlačítko Start Popupmenu Tlačítko Výpočet Tlačítko Export Tlačítko Ukončení...5 4Běh programu Výstupy programu Grafický výstup Tabulkový výstup...9 5Ukončení práce...9 Návod pro úpravu stavů_v1 2 z

3 1 Úvod Program pro úpravu stavů slouží k opravě chybných dat naměřených stavů umístěných v excelovské tabulce. Měřená data jsou dvojího charakteru, může se jednat o veličiny popisující určitý kvantitativní parametr (například teplota, tlak, napětí apod.), nebo o kvantitativní veličinu popisující nárůst množství určitém čase. Ve druhém případě veličina v závislosti na čase vytváří neklesající funkci. Při přenosu naměřených hodnot z měřícího přístroje může dojít k chybám. Tyto chyby se vyskytují zejména při přenosu veličiny v digitální formě. Výsledkem je jsou hodnoty, které zruší neklesající charakter průběhu a je nutné je opravit. V případě malého množství hodnot není problém vizuálně zkontrolovat všechny získané hodnoty. Pro větší množství je možné použít program pro úpravu stavů. Program spolupracuje s tabulkovým procesorem MS Excel Program provede načtení vymezené oblasti dat a jejich prvotní zobrazení. Uživatel po provedení výpočtů se objeví graf zobrazující výsledek. Pokud je výsledek vyhovující provede uživatel export upravených dat do excelovské tabulky a export grafu, který zobrazí data před úpravou a po úpravě. Bez souhlasu autora není dovoleno zasahovat do kódu programu, nebo jakoliv jej měnit. Program vytvořil dne Připomínky a náměty vzniklé při užívání programu je možno zaslat na adresu autora: sipal@fvtm.ujep.cz. Tento software byl vytvořen v rámci výzkumné činnosti na Fakultě výrobních technologií a managementu Univerzity Jana Evangelisty Purkyně. Během práce byla ověřena jeho výhodnost při použití, a proto byl upraven tak, aby bylo umožněno všeobecné použití tohoto software. Návod pro úpravu stavů_v1 3 z

4 2 Instalace Uživatel si stáhne a umístí program Uprava_stavu do svého adresáře. Pro spuštění tohoto programu je nutné mít nainstalované programové prostředí Matlab Compiler Runtime7.14. Pokud uživatel nemá uvedenou verzi ve svém počítači je potřeba spustit soubor Univerzalni_prohlizec_pkg.exe. Tím dojde ke spuštění programu InstallerShield Wizard. Po projití všech instalačních kroků instalačního programu InstallerShield Wizard je program Matlab Compiler Runtime v 7.14 nainstalován. Pokud proběhne úspěšně instalace, je možné již spouštět program souborem Uprava_stavu.exe, což je spustitelná aplikace. 3 Spuštění programu Po spuštění se otevře dialogové okno pro zadání vstupních uživatelských parametrů. 3.1 Vlastní spuštění programu Spouštění programu se provádí standardním způsobem jako u kteréhokoliv programu v prostředí Windows. 3.2 Popis vstupního dialogového okna Vstupní dialogové okno obsahuje pět tlačítek jedno zobrazovací pole, jedno pole pro editaci textu a jedno popupmenu. Dialogové prvky jsou popsány v pořadí v jakém by měly být použity. Návod pro úpravu stavů_v1 4 z

5 3.2.1 Tlačítko Vyber soubor Tlačítko slouží k výběru souboru s naměřenými daty Dialogové okno Dialogové okna slouží uživateli k zápisu umístění a rozsahu zkoumaných dat. Naměřená data tvoří řádek nebo sloupec v tabulce Tlačítko Start Tlačítko slouží ke spuštění první části programu. Dojde k výběru řádku nebo sloupce s naměřenými daty a provede se první zobrazení upravovaných dat Popupmenu V popupmenu je proveden výběr počtu iteračních výpočtů. Doporučený postup je od nejmenšího počtu k největšímu Tlačítko Výpočet Tlačítko slouží k provedení výpočtů a zobrazení výsledku Tlačítko Export Tlačítko slouží k exportu vypočtených hodnot do excelovské tabulky a vytvoření porovnávacího grafu, který zobrazuje data přewd úpravou a po úpravě Tlačítko Ukončení Tlačítko slouží k uzavření všech oken a ukončení běhu porgamu. 4 Běh programu Jedná se o dávkévé zpracování dat na základě interaktivní komunikace s uživatelem. Po spuštění se objeví vstupní dialogové okno a další postup je již podle níže uvedeného návodu. Důležité upozornění! Program spolupracuje s verzí MS Excel 2003 a staršími. To znamená, že načítaná data musí být jenom v souboru s příponou *.xls a v počítači musí být nainstalovaný program MS Excel. Stisknutím tlačítka Vyber soubor dojde k otevření klasického okna pro výběr souboru. Návod pro úpravu stavů_v1 5 z

6 Standardním způsobem se provede volba souboru, v němž má uživatel uložena svá data, která potřebuje upravit. V dialogovém okně je zobrazena celá cesta s názvem souboru. Dalším krokem je provede výběr oblasti zpracovávaných dat. Stisknutím tlačítka Start je proveden výběr hodnot a jejich prvotní zobrazení. Návod pro úpravu stavů_v1 6 z

7 Graf ukazuje úlety některých veličin. To znamená, že další zpracovávání by vedlo k chybám, případně zastavením následujících výpočtů. Uživatel provede výběr počtu iteračních výpočtů. Je doporučeno postupovat od nejmenšího počtu k největšímu po jedné. Po vybrání počtu iterací je nutno spustit výpočty stiskem tlačítka Výpočet. Pokud výsledek ještě nevyhovuje je možno vybrat vyšší počet iterací a výpočty zopakovat do doby než bude výsledek vyhovovat. Vyhovující výsledky jsou stiskem tlačítka Export odeslány do nově vytvořené Návod pro úpravu stavů_v1 7 z

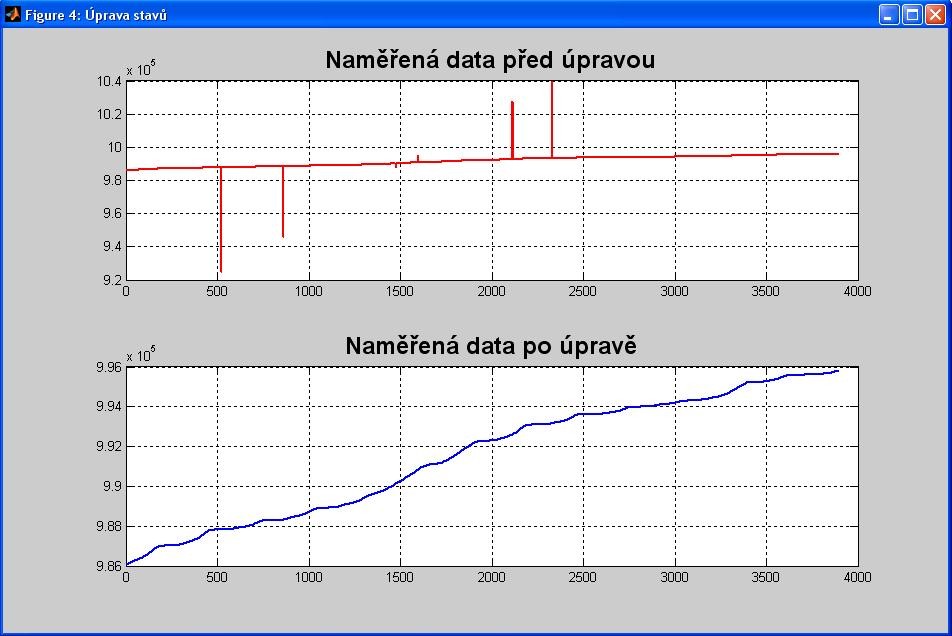

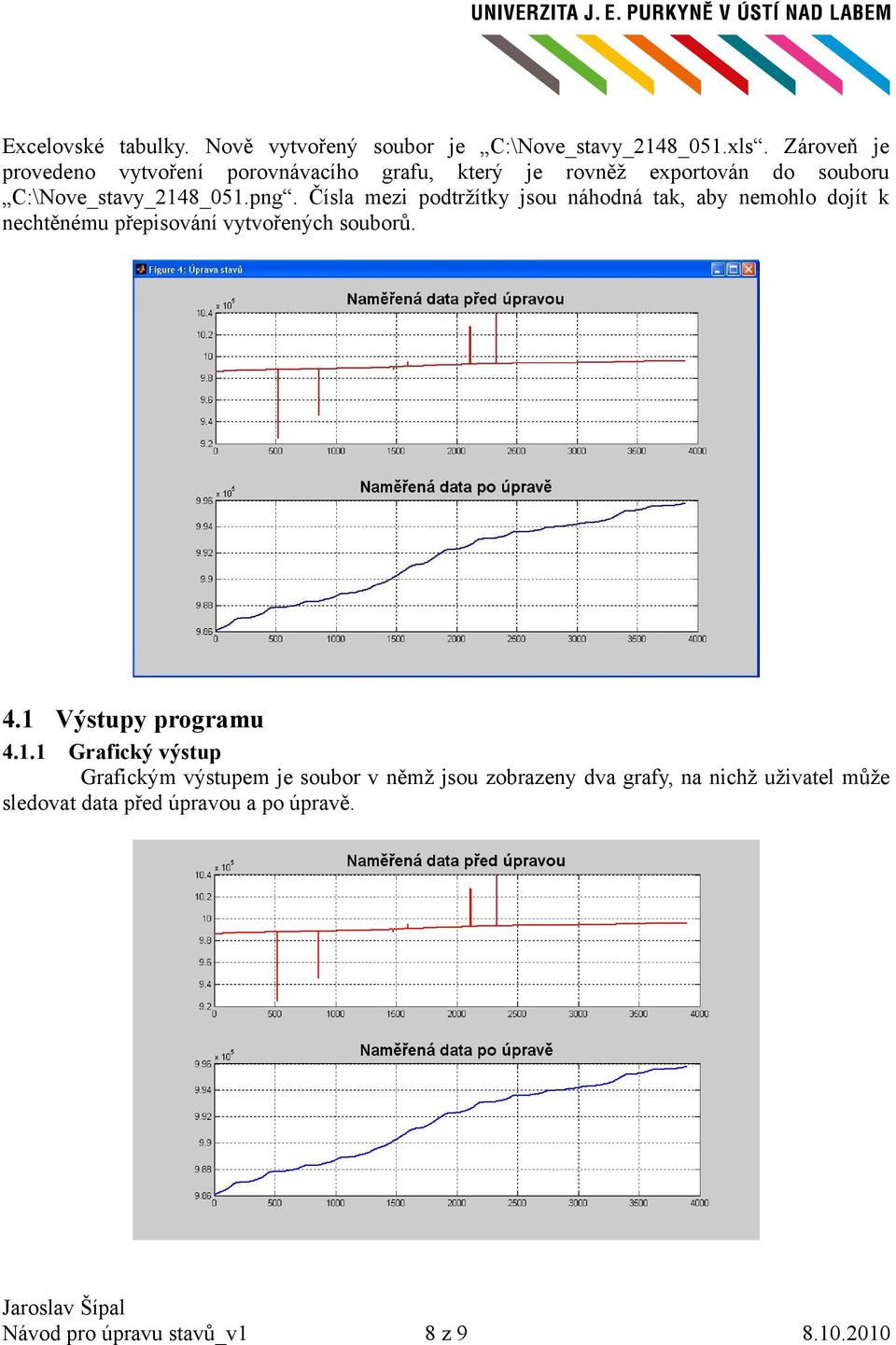

8 Excelovské tabulky. Nově vytvořený soubor je C:\Nove_stavy_2148_051.xls. Zároveň je provedeno vytvoření porovnávacího grafu, který je rovněž exportován do souboru C:\Nove_stavy_2148_051.png. Čísla mezi podtržítky jsou náhodná tak, aby nemohlo dojít k nechtěnému přepisování vytvořených souborů. 4.1 Výstupy programu Grafický výstup Grafickým výstupem je soubor v němž jsou zobrazeny dva grafy, na nichž uživatel může sledovat data před úpravou a po úpravě. Návod pro úpravu stavů_v1 8 z

9 Soubor je typu png a je umístěn do kořenového adresáře C. Jeho název s celou cesou je: C:\Nove_stavy_2148_051.png. Čísla mezi podtržítky jsou náhodná tak, aby nemohlo dojít k nechtěnému přepisování vytvořených souborů Tabulkový výstup Pro vyjádření číselných hodnot daných veličin je vytvořen soubor C:\Nove_stavy_2148_051.xls ve formě excelovské tabulky, který je umístěn přímo na disk C. Data jsou umístěna ve dvou sloupcích z důvodů možného porovnání. V prvním sloupci jsou data neupravená a ve druhém sloupci jsou opravená. 5 Ukončení práce Ukončení práce s programem provede uživatel stisknutím tlačítka Ukončení v dialogovém okně. Program provede uzavření všech oken, včetně dialogového. V případě nového vyhodnocování naměřených veličin musí být program nově spuštěn. (Kapitola 3.1 návodu) Návod pro úpravu stavů_v1 9 z
