DVEŘE OTOČNÉ. Forclean - Dveře a zárubně

Transkript

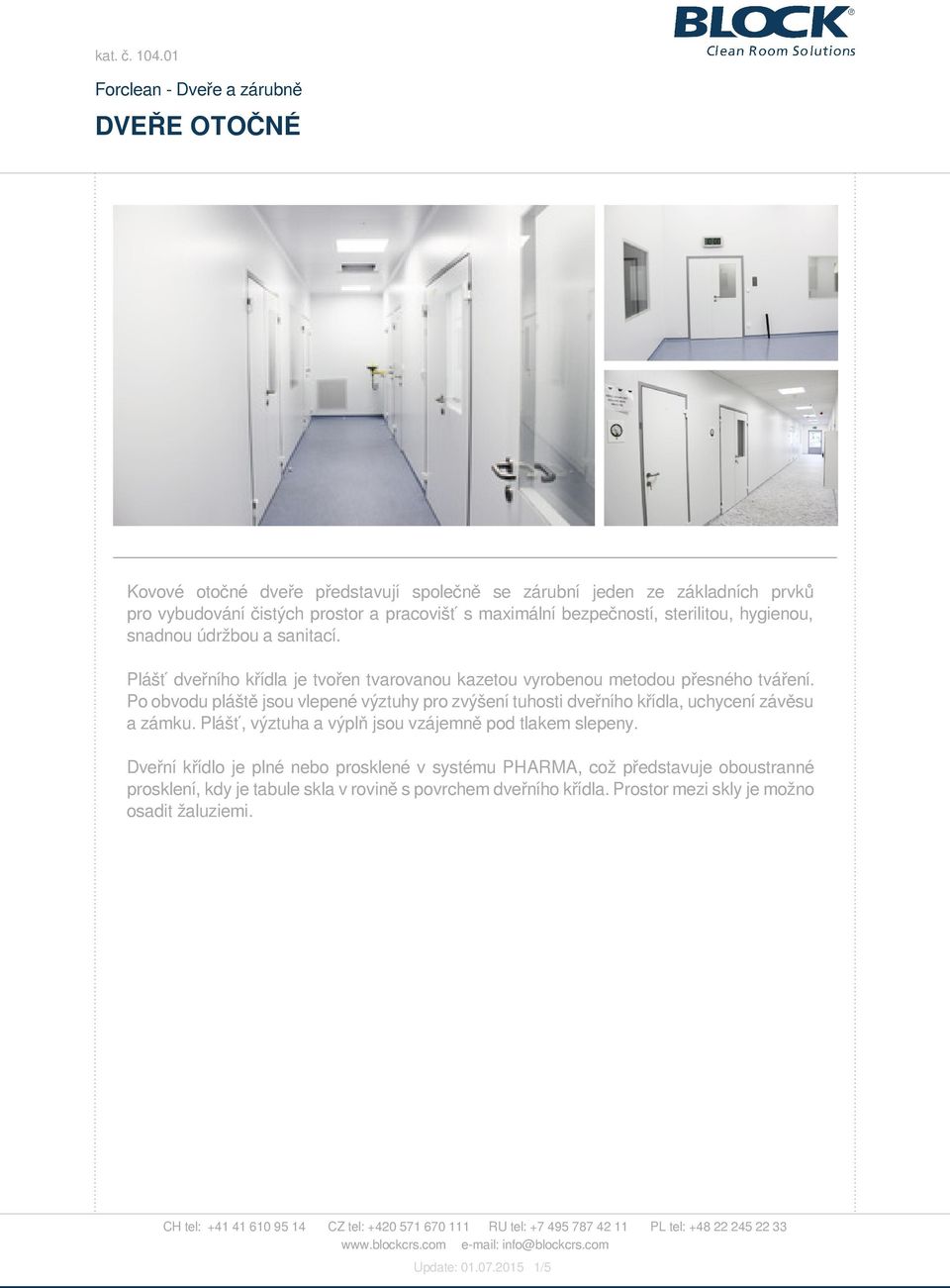

1 Kovové otočné dveře představují společně se zárubní jeden ze základních prvků pro vybudování čistých prostor a pracovišť s maximální bezpečností, sterilitou, hygienou, snadnou údržbou a sanitací. Plášť dveřního křídla je tvořen tvarovanou kazetou vyrobenou metodou přesného tváření. Po obvodu pláště jsou vlepené výztuhy pro zvýšení tuhosti dveřního křídla, uchycení závěsu a zámku. Plášť, výztuha a výplň jsou vzájemně pod tlakem slepeny. Dveřní křídlo je plné nebo prosklené v systému PHARMA, což představuje oboustranné prosklení, kdy je tabule skla v rovině s povrchem dveřního křídla. Prostor mezi skly je možno osadit žaluziemi. Update: /5

2 S1: Typ dvěří : dveře otočné základní S2a: Orientace L: levé P: pravé S2b: Provedení 1: jednokřídlé 2: dvoukřídlé 2N: dvoukřídlové s nadstandadním ovládáním pevného křídla S3: Rozměr dveří 1100x2010: 1100x x2010: 1300 /700/ x x2010: 1500 /900/ x x2010: 1700 /1100/ x x2010: 700x x2010: 900x2010 V případě atyp. aktivního křídla je nutno uvést do kódu rozměr aktivního křídla. Např. 1800/900/x2010 (světlá šířka 1800, aktivní křídlo 900, pasivní křídlo 900. S4: Tloušťka dveří 52: 52 mm S5: Uzemnění pro zónu I a II Uzemnění není provedeno 1: Uzemnění pro zónu I a II S6: Typ závěsu T: Dr. hahn V případě jiného odstínu zárubně je automaticky pant v odstínu zárubně. Atypické provedení - zákazník požaduje jiný odstín než je zárubeň - dle základní stupnice RAL. S7a: Prosklení velikost B: obvyklé prosklení 320x1050 plné dveře bez prosklení 1: prosklení 1/3 2: prosklení 1/2 3: prosklení 2/3 Update: /5

3 S7b: Prosklení typ skla B: bezpečnostní sklo vrstvené tl. 6mm M: sklo plavené tl. 4mm mléčné S: sklo plavené tl. 4mm Z1: zrcadlo prosklení 2/3 na straně závěsu Z2: zrcadlo prosklení na protější straně závěsu S8a: Žaluzie typ ZG: žaluzie magnetické ZM: žaluzie mechanické bez žaluzií standardní odstín žaluzie S156 (stříbrná) dle vzorníku výrobce, zákaznické dle základní stupnice RAL. S8b: Žaluzie umístění 1: na straně závěsů 2: na protější straně závěsů S9: VZT mřížka M0: bez VZT mřížky M1: mřížka 800x500 M2: mřížka 300x400 M3: mřížka 300x300 Standardní barevné provedení je v barvě dveřního křídla. S10: Typ ovládání dveří E: automatický pohon R: ruční S: dveřní zavírač S11a: I. kování - na straně závěsů K: klika K0: není součástí dodávky L: koule pevná LS: loketní spínač (S10-E) PD: panikové kování dotykové PT1: panikové kování tlačné jednobodové PT3: panikové kování tlačné tříbodové RA: radar (S10-E) SS: senzorový spínač (S10-E) TL: tlačítko (S10-E) U: koule otočná Z: nerezová záslepka Update: /5

4 S11b: II. kování - na protější straně závěsů K: klika K0: není součástí dodávky L: koule pevná LS: loketní spínač (S10-E) PD: panikové kování dotykové PT1: panikové kování tlačné jednobodové PT3: panikové kování tlačné tříbodové RA: radar (S10-E) SS: senzorový spínač (S10-E) TL: tlačítko (S10-E) U: koule otočná Z: nerezová záslepka S12: Cylindrická vložka CN: není součástí dodávky C0: otvory pro zámek a vložku nejsou vyseknuty C1: cylindrická vložka klasická U S10-E je vždy C0 - otvor není vyseknutý. S13: Výsuvná těsnící lišta T: Padací práh ELLEN MATIC 2K bez lišty Ochranný nárazník, okopový plech - rozměry a provedení je nutno rozepsat v poznámkách k objednávce dveří. S14a: Provedení uchycení zárubně H: provedení do sádrokartonové lišty P: provedení do příčkových panelů S: provedení pro Surgical S14b: Tloušťka zárubně 100: 100 mm 120: 120 mm 60: 60 mm 80: 80 mm v případě použití přídavného 25mm sloupku, je nutno rozepsat pomocí poznámky 1 - přídavný sloupek na straně pantů 2 - přídavný sloupek na protější straně pantů Update: /5

5 S15: Signalizace S0: bez signalizace S1: se signalizací vpravo na straně bez závěsů SP-OZ S2: se signalizací vpravo na straně závěsů SP-PZ S3: se signalizací vlevo na straně bez závěsů SL-OZ S4: se signalizací vlevo na straně závěsů SL-PZ S5: se signalizací oboustrannou vlevo SL-O/P S6: se signalizací oboustrannou vpravo SP-O/P S16: Blokace dveřního křídla E0: bez el. blokace E1: elektrozámkem BEFO E2: elektrozámkem BEFO 2411 E3: elektromagnetem E4: elektromechnický solenoidový zámek ST-DB 100 S17: Odstín a materiál pláště N4F8: Nerezová ocel AISI 304, brus FIN8 *Pozi: Pozinkovaný plech xxxx: Komaxit v odstínu RAL 1015: Pozinkovaný plech v odstínu RAL : Pozinkovaný plech v odstínu RAL : Pozinkovaný plech v odstínu RAL : Pozinkovaný plech v odstínu RAL 9016 V případě rozdílných plášťů dveřního křídla je nutno uvést odstín jako atyp, v poznámkách nutno rozepsat. S18: Odstín a materiál zárubně N4F8: Nerezová ocel AISI 304, brus FIN8 1015: Pozinkovaný plech v odstínu RAL : Pozinkovaný plech v odstínu RAL : Pozinkovaný plech v odstínu RAL : Pozinkovaný plech v odstínu RAL 9016 Jiný odstín je nutno specifikovat pomocí poznámky. Update: /5 Powered by TCPDF (
