1 Pojistkové odpínače Fupact Katalog 2006/07

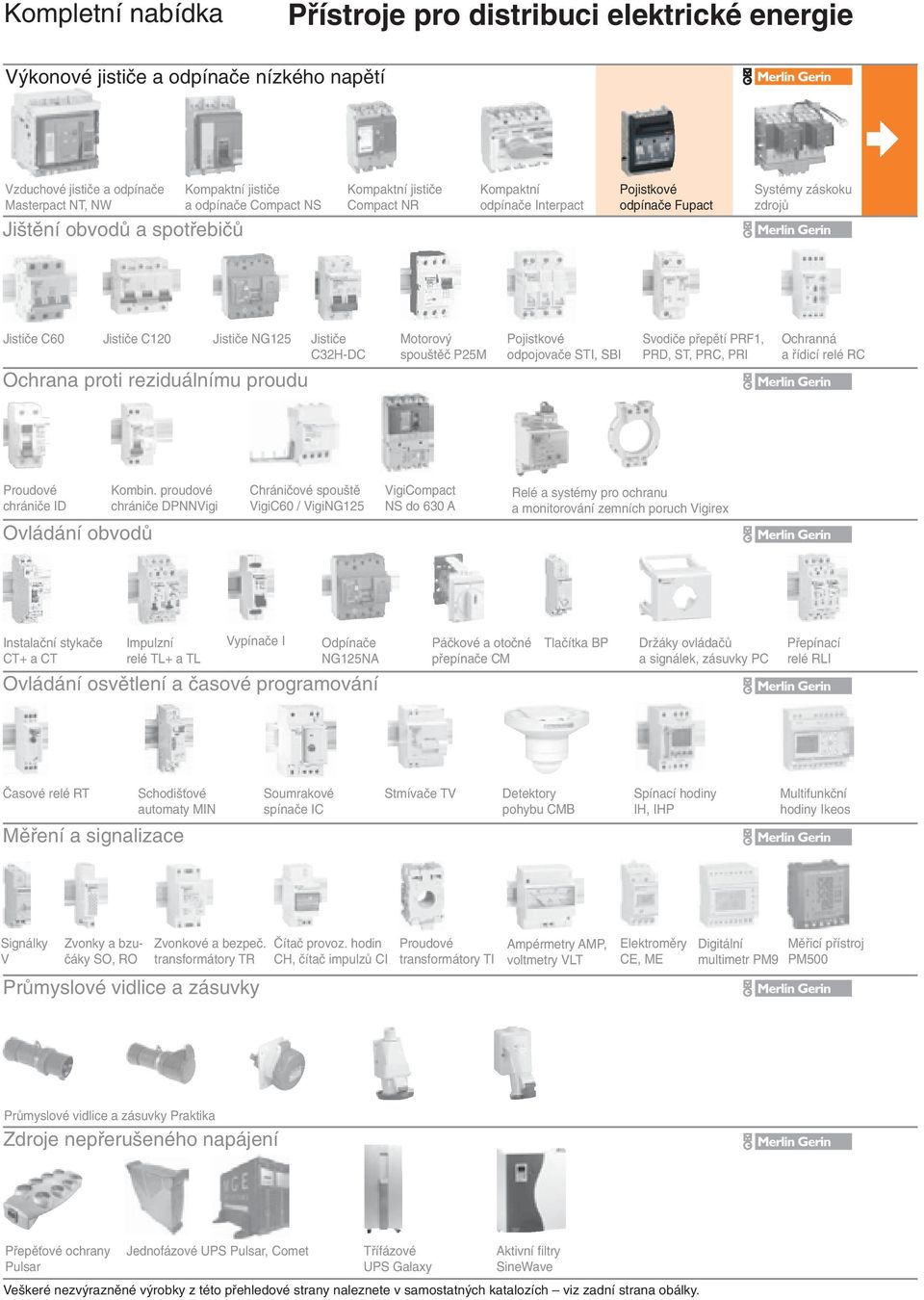

2 Kompletní nabídka Přístroje pro distribuci elektrické energie Výkonové jističe a odpínače nízkého napětí Vzduchové jističe a odpínače Masterpact NT, NW Jištění obvodů a spotřebičů Kompaktní jističe a odpínače Compact NS Kompaktní jističe Compact NR Kompaktní odpínače Interpact Pojistkové odpínače Fupact Systémy záskoku zdrojů Jističe C60 Jističe C120 Jističe NG125 Ochrana proti reziduálnímu proudu Jističe C32H-DC Motorový spouštěč P25M Pojistkové odpojovače STI, SBI Svodiče přepětí PRF1, PRD, ST, PRC, PRI Ochranná a řídicí relé RC Proudové chrániče ID Ovládání obvodů Kombin. proudové chrániče DPNNVigi Chráničové spouště VigiC60 / VigiNG125 VigiCompact NS do 630 A Relé a systémy pro ochranu a monitorování zemních poruch Vigirex Instalační stykače CT+ a CT Impulzní relé TL+ a TL Ovládání osvětlení a časové programování Vypínače I Odpínače Páčkové a otočné Tlačítka BP Držáky ovládačů NG125NA přepínače CM a signálek, zásuvky PC Přepínací relé RLI Časové relé RT Schodišťové automaty MIN Měření a signalizace Soumrakové spínače IC Stmívače TV Detektory pohybu CMB Spínací hodiny IH, IHP Multifunkční hodiny Ikeos Signálky V Zvonky a bzučáky SO, RO Zvonkové a bezpeč. transformátory TR Průmyslové vidlice a zásuvky Čítač provoz. hodin CH, čítač impulzů CI Proudové transformátory TI Ampérmetry AMP, voltmetry VLT Elektroměry CE, ME Digitální multimetr PM9 Měřicí přístroj PM500 Průmyslové vidlice a zásuvky Praktika Zdroje nepřerušeného napájení Přepěťové ochrany Pulsar Jednofázové UPS Pulsar, Comet Třífázové UPS Galaxy Aktivní filtry SineWave Veškeré nezvýrazněné výrobky z této přehledové strany naleznete v samostatných katalozích viz zadní strana obálky.

3 Fupact Hlavní obsah Funkce a charakteristiky 3 Instalace a připojení 35 Katalogová čísla 69 1

4 2

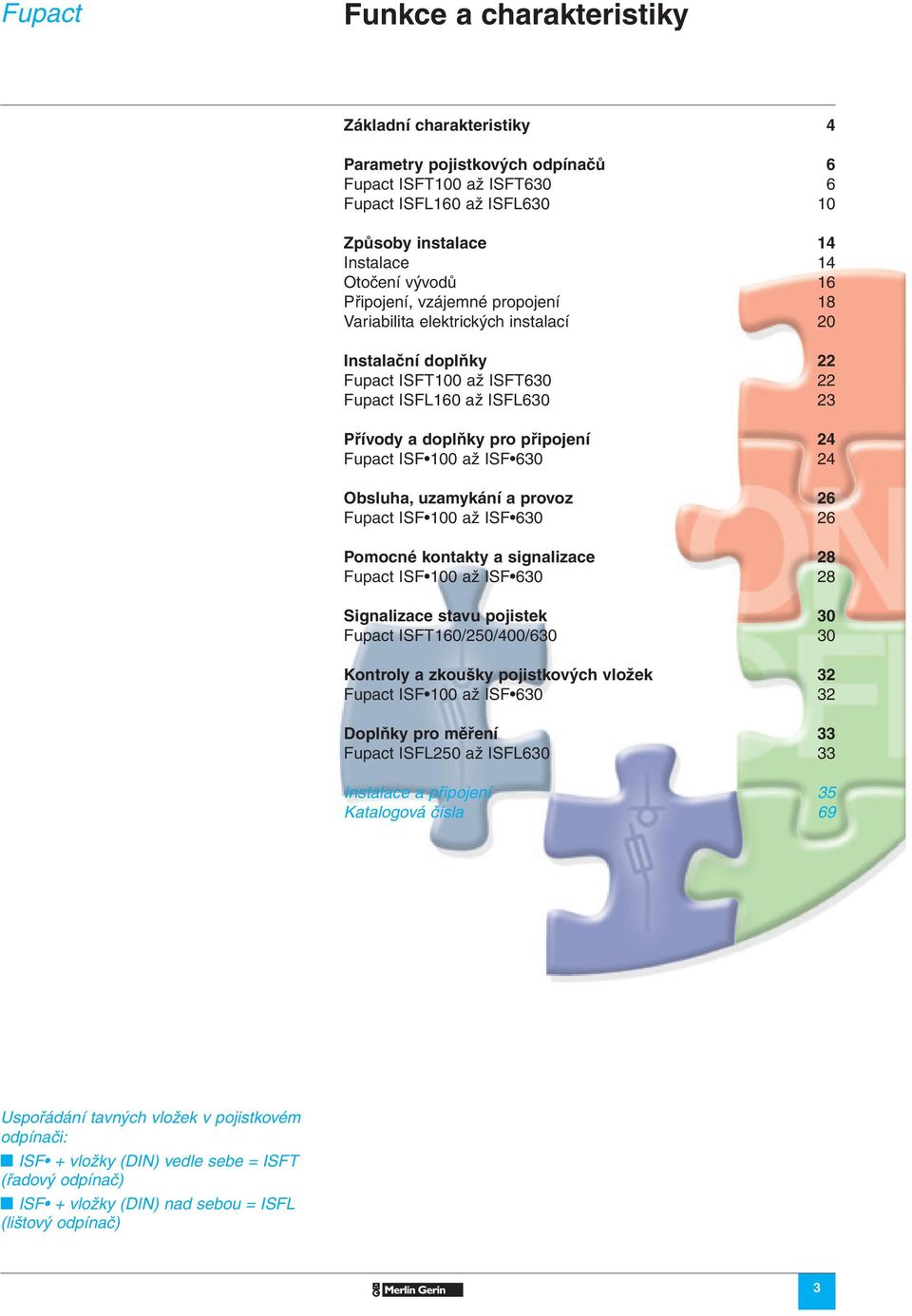

5 Fupact Funkce a charakteristiky Základní charakteristiky 4 Parametry pojistkových odpínačů 6 Fupact ISFT100 až ISFT630 6 Fupact ISFL160 až ISFL Způsoby instalace 14 Instalace 14 Otočení vývodů 16 Připojení, vzájemné propojení 18 Variabilita elektrických instalací 20 Instalační doplňky 22 Fupact ISFT100 až ISFT Fupact ISFL160 až ISFL Přívody a doplňky pro připojení 24 Fupact ISF 100 až ISF Obsluha, uzamykání a provoz 26 Fupact ISF 100 až ISF Pomocné kontakty a signalizace 28 Fupact ISF 100 až ISF Signalizace stavu pojistek 30 Fupact ISFT160/250/400/ Kontroly a zkoušky pojistkových vložek 32 Fupact ISF 100 až ISF Doplňky pro měření 33 Fupact ISFL250 až ISFL Instalace a připojení 35 Katalogová čísla 69 Uspořádání tavných vložek v pojistkovém odpínači: t ISF + vložky (DIN) vedle sebe = ISFT (řadový odpínač) t ISF + vložky (DIN) nad sebou = ISFL (lištový odpínač) 3

6 Funkce a charakteristiky Základní charakteristiky Funkce přístrojů Fupact Pojistkové odpínače Fupact integrují v jediném přístroji funkce ovládání, odpojení a jištění obvodu tavnými pojistkovými vložkami. Tyto funkce lze také realizovat kombinací více přístrojů. Fupact ISF Pojistkové odpínače ISF zajišťují následující funkce: t spínání obvodů pod zatížením. Rychlost a síla při spínacích operacích tohoto typu přístrojů závisí na akci obsluhy. t nožový kontakt tavné vložky tvoří pohyblivý kontakt odpínače. t pojistkové vložky jsou instalovány v nosičích vložek. t síla vynaložená obsluhou při spínání se z ovládací páky přenáší přes nosiče na pohyblivé nožové kontakty. t odpojení s nucenou indikací polohy kontaktů, je-li odpínač v poloze vypnuto (OFF). Tavná vložka je v této poloze zcela odpojena od silového obvodu. t jištění proti nadproudům při zkratech a přetížení v napájeném obvodu. Tuto funkci zajišťují nožové pojistkové vložky NH pro průmyslové použití (DIN). Pojistkový odpínač ISF Pojistkový odpínač ISF Řešení pomocí kombinace samostatných přístrojů Ovládání a jištění vývodů v rozvodu nebo vývodů na motory je rovněž možné realizovat kombinací samostatného odpínače a samostatných pojistek. t jednotlivé přístroje zajišťují tyto funkce : y spínání obvodů pod zatížením (zapínání a vypínání) a odpojení (funkce odpínače). y jištění proti zkratu a přetížení (pojistky) y tato kombinace může být tvořena odpínačem Interpact INS nebo INV s proudem od 40 do 2500 A Odpínač INS Ovládání Jištění Pojistka 4

7 Typový štítek ISFL Soulad s normami Pojistkové odpínače Fupact odpovídají mezinárodním normám a doporučením : t IEC : Spínací a řídicí přístroje nn, všeobecná ustanovení t IEC : Spínače, odpojovače a odpínače a pojistkové kombinace t IEC a následující: Přístroje a spínací ústrojí řídicích obvodů Tato doporučení se používají ve většině zemí. Pojistkové odpínače Fupact a jejich příslušenství odpovídají evropským normám (EN a EN , příp. české ČSN EN a ČSN EN ) a odpovídajícím národním normám: t Austrálie AS t Francie NF t Německo VDE t Itálie CEI t Velké Británie BS Typový štítek ISFT Pojistkové odpínače ISF a jejich příslušenství jsou: t konstruovány pro použití průmyslových pojistkových vložek odpovídajících normám: y IEC y DIN /VDE0636 Pojistkový odpínač s kryty svorek IK07 Klimatické podmínky Pojistkové odpínače Fupact splňují klimatické požadavky definované v následujících normách: t IEC/EN : zkouška vlhkým teplem bez zatížení, 95 % relativní vlhkost při 55 C (horké a vlhké klimatické podmínky) t IEC/EN : zkouška slanou mlhou, zkoušky KB s obtížností 2 t IEC/EN : zkouška vlhkým teplem pod zatížením po dobu 48h, prostředí kategorie C2 Proto mohou být pojistkové odpínače používány ve všech klimatických podmínkách. Stupeň znečištění Pojistkové odpínače Fupact mají certifikaci pro provoz v průmyslovém prostředí se stupněm znečištění III podle definice v normě IEC Teplota okolí Pojistkové odpínače Fupact mohou být používány v rozmezí teplot -25 C až +70 C. t při teplotě nad 40 C musí být redukován jmenovitý proud podle koeficientů v dokumentaci. Pojistkový odpínač má být uveden do provozu při normální provozní teplotě, která je uvedena výše. Pokud je teplota nižší než -35 C, nikdy tuto operaci neprovádějte. Pojistkové odpínače Fupact v originálním obalu mohou být skladovány v rozmezí teplot -50 C až +85 C. Stupeň krytí Pojistkové odpínače Fupact zajišťují stupeň krytí proti dotyku živých částí v souladu s normou IEC (stupeň krytí IP) a evropskou normou EN (kód IK označující ochranu proti vnějším mechanickým vlivům). Viditelné odpojení Viditelné odpojení hlavních kontaktů Pojistkové odpínače ISF 100 až ISF 630 umožňují odpojení obvodu s viditelným rozepnutím hlavních kontaktů. Odpojení s viditelným rozepnutím kontaktů je certifikováno zkouškami, které garantují: t nepřítomnost unikajících proudů t izolační pevnost mezi vstupními a výstupními svorkami pojistkového odpínače. 5

8 Funkce a charakteristiky Parametry pojistkových odpínačů Fupact ISFT100 až ISFT630 ISFT100 ISFT160 ISFT630 Řadové pojistkové odpínače Fupact ISFT Počet pólů / typ pojistkové vložky IEC část 1 Elektrické charakteristiky podle IEC / IEC a EN / EN Smluvený tepelný proud (A) Volně ve vzduchu Ith při 40 C Maximální ztráty v pojistce (W) V krytu Ithe při 40 C Maximální ztráty v pojistce (W) Jmenovité izolační napětí (V) Ui AC 50/60 Hz/DC Jmenovité impulsní výdržné napětí (kv) Uimp Jmenovité pracovní napětí (V) Ue AC 50/60 Hz DC Jmenovité pracovní napětí (AC20 a DC20) (V) Ue Jmenovitý pracovní proud (A) Ie AC 50/60 Hz 220/240 V 380/415 V 440/480 V (1) 500 V 660/690 V DC/při počtu pólů v sérii 125 V/počet pólů 220 V/počet pólů 440 V/počet pólů Jmenovitý provozní režim Trvalý provoz Jmenovitá zkratová vypínací schopnost (ka ef)/jmenovitá zkratová zapínací schopnost (ka max)/ Jmenovitý proud pojistkové vložky (A) (2) Icn/Icm/In pojistkové vložky 415 V 500 V 690 V Trvanlivost (kategorie A) (v cyklech C/O) Mechanická Elektrická AC AC22A 415 V AC21A690 V Vhodnost pro odpojení Viditelné odpojení Stupeň znečištění Ovládání Přímá čelní otočná rukojeť (rychlost zapnutí a vypnutí závislá na obsluze) Uzamykání Visací zámky Plomby Příslušenství pro signalizaci Pomocné kontakty Doplňky pro instalaci a připojení Poloha při montáži Horizontální Vertikální Svorky pro neupravené vodiče Jiné druhy svorek Svorky typu V pro neupravené Cu/Al vodiče Pro ohebné pasy Distribuční svorkovnice Oka pro Cu kabely Přípojnicové hřebeny Izolační kryty hřebenů Přívodní svorka přípojnicového hřebenu Kryty svorek Rozměry a hmotnosti Celkové rozměry v x š x h (mm) 3P Přibližná hmotnost bez pojistkových vložek (kg) 3P (1) Vhodné pro 480 V podle NEMA (2) Pojistkový odpínač s pojistkovými vložkami (3) Při použití pojistkové vložky 160 A je nutno použít připojovací vodiče 70 mm 2 6

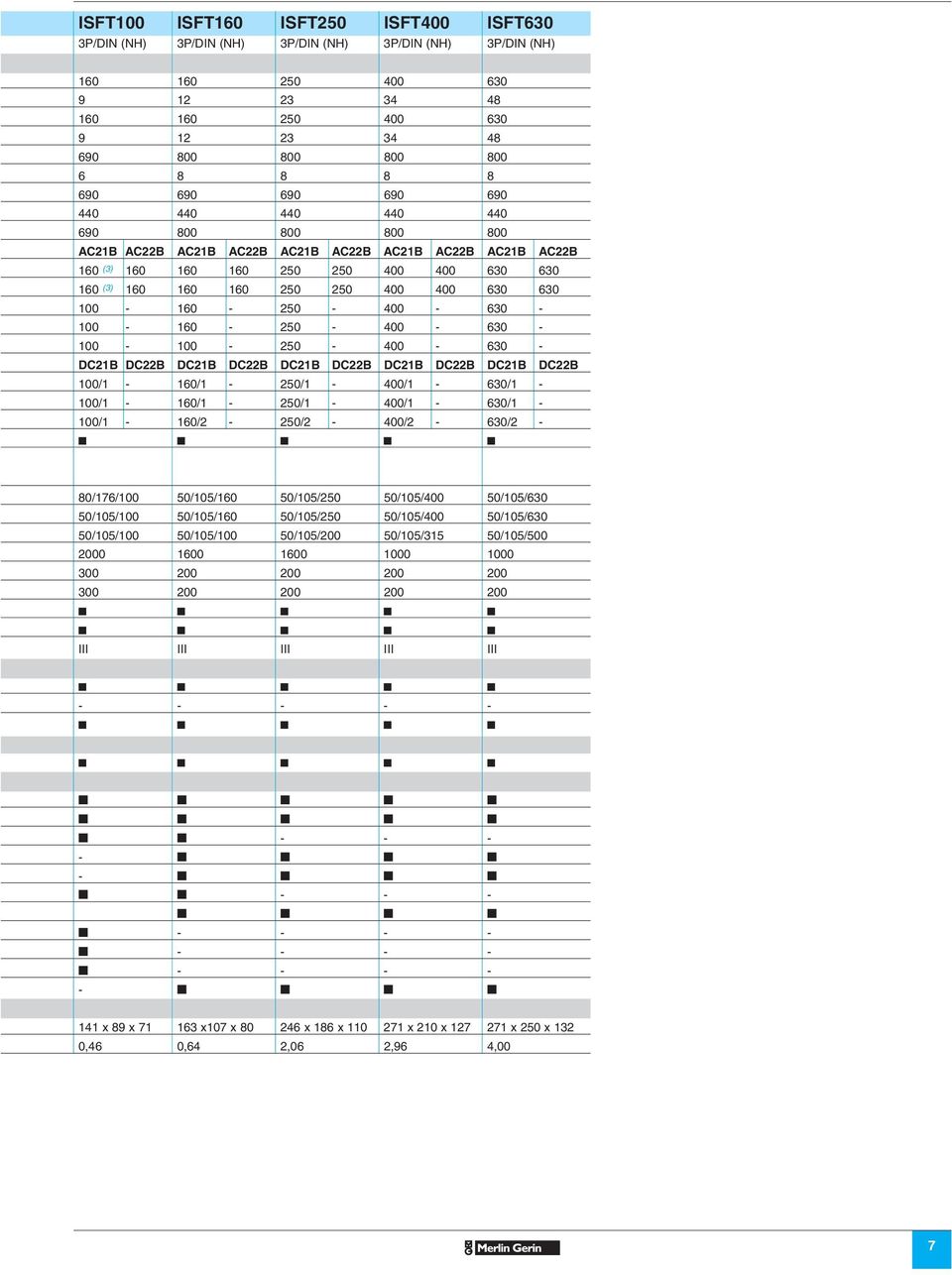

9 ISFT100 ISFT160 ISFT250 ISFT400 ISFT630 3P/DIN (NH) 3P/DIN (NH) 3P/DIN (NH) 3P/DIN (NH) 3P/DIN (NH) AC21B AC22B AC21B AC22B AC21B AC22B AC21B AC22B AC21B AC22B 160 (3) (3) DC21B DC22B DC21B DC22B DC21B DC22B DC21B DC22B DC21B DC22B 100/1-160/1-250/1-400/1-630/1-100/1-160/1-250/1-400/1-630/1-100/1-160/2-250/2-400/2-630/2 - t t t t t 80/176/100 50/105/160 50/105/250 50/105/400 50/105/630 50/105/100 50/105/160 50/105/250 50/105/400 50/105/630 50/105/100 50/105/100 50/105/200 50/105/315 50/105/ t t t t t t t t t t III III III III III t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t - t t t t t t t t t t t t t t t t t 141 x 89 x x107 x x 186 x x 210 x x 250 x 132 0,46 0,64 2,06 2,96 4,00 7

10 Funkce a charakteristiky Parametry pojistkových odpínačů Fupact ISFT100 až ISFT630 (pokračování) Řadové pojistkové odpínače Fupact ISFT Typ pojistkové vložky Instalace a připojení Na symetrickou lištu Přímo na zadní desku Násuvné připojení na přípojnice 60 mm Závěsné připojení na přípojnice 60 mm DIN NH000 DIN NH00 DIN NH1 DIN NH2 DIN NH3 Závěsné připojení na přípojnice 100 mm Utahovací moment (Nm) Redukce tepelného proudu při vyšší teplotě (s pojistkami gg) (1) (2) vertikální montáž Ith (A) 40 C pojistky ve vertikální poloze 45 C 50 C 55 C 60 C 65 C 70 C horizontální montáž Ith (A) 40 C pojistky v horizontální poloze 45 C (1) Redukované údaje platí pro podmínky: - v přístroji je použita pojistková vložka maximální jmenovité hodnoty - maximální tepelné ztráty (2) Při instalaci na stropě redukujte o dalších 10 % (3) S pojistkovou vložkou 100/160 A 50 C 55 C 60 C 65 C 70 C 8

11 ISFT100 ISFT160 ISFT250 ISFT400 ISFT630 t t t t t t t t t t t t t t t t t t t t t viz str /160 (3) / / / / / / / / / / / / / /

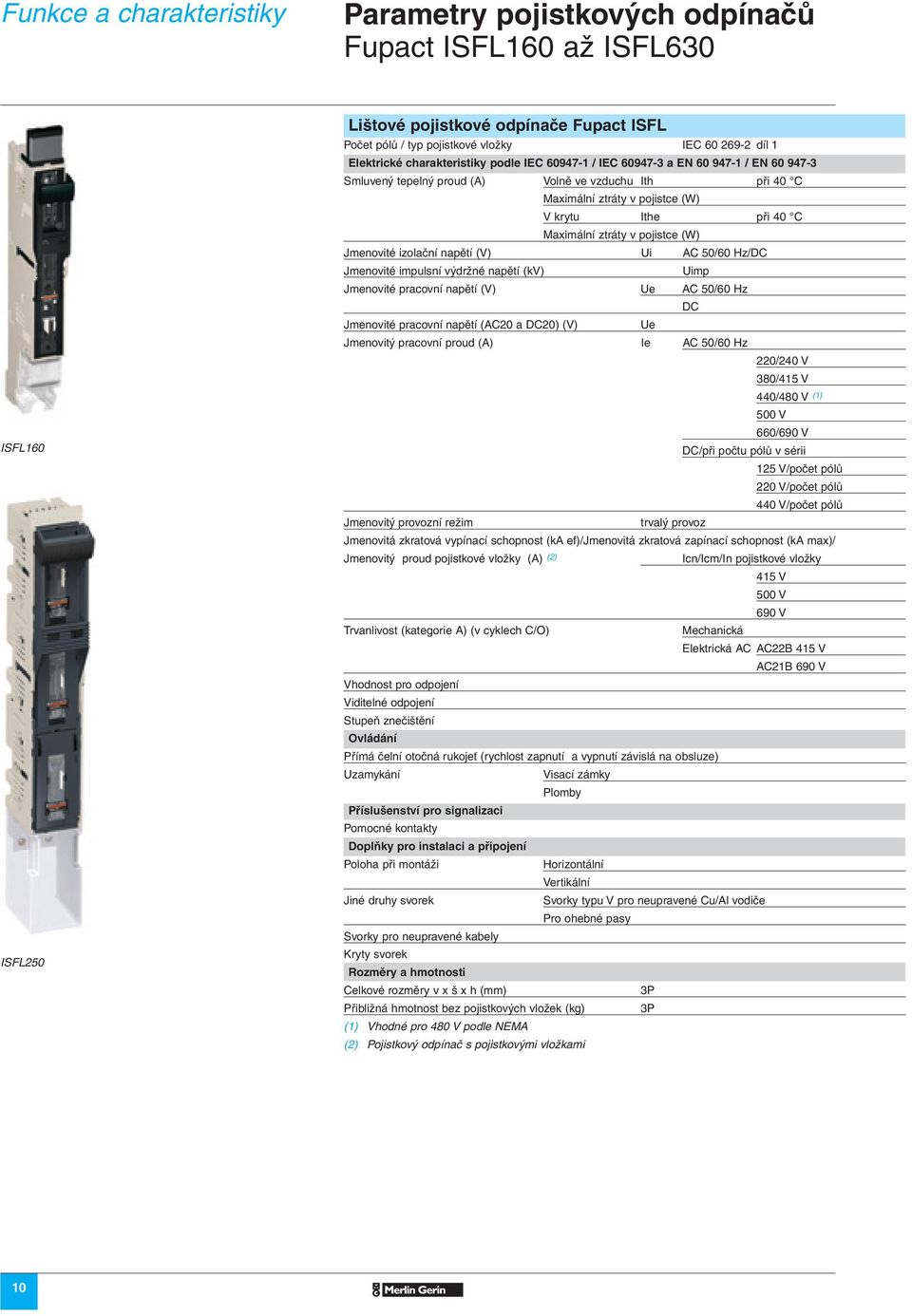

12 Funkce a charakteristiky Parametry pojistkových odpínačů Fupact ISFL160 až ISFL630 ISFL160 ISFL250 Lištové pojistkové odpínače Fupact ISFL Počet pólů / typ pojistkové vložky IEC díl 1 Elektrické charakteristiky podle IEC / IEC a EN / EN Smluvený tepelný proud (A) Volně ve vzduchu Ith při 40 C Maximální ztráty v pojistce (W) V krytu Ithe při 40 C Maximální ztráty v pojistce (W) Jmenovité izolační napětí (V) Ui AC 50/60 Hz/DC Jmenovité impulsní výdržné napětí (kv) Uimp Jmenovité pracovní napětí (V) Ue AC 50/60 Hz DC Jmenovité pracovní napětí (AC20 a DC20) (V) Ue Jmenovitý pracovní proud (A) Ie AC 50/60 Hz 220/240 V 380/415 V 440/480 V (1) 500 V 660/690 V DC/při počtu pólů v sérii 125 V/počet pólů 220 V/počet pólů 440 V/počet pólů Jmenovitý provozní režim trvalý provoz Jmenovitá zkratová vypínací schopnost (ka ef)/jmenovitá zkratová zapínací schopnost (ka max)/ Jmenovitý proud pojistkové vložky (A) (2) Icn/Icm/In pojistkové vložky 415 V 500 V 690 V Trvanlivost (kategorie A) (v cyklech C/O) Mechanická Elektrická AC AC22B 415 V AC21B 690 V Vhodnost pro odpojení Viditelné odpojení Stupeň znečištění Ovládání Přímá čelní otočná rukojeť (rychlost zapnutí a vypnutí závislá na obsluze) Uzamykání Visací zámky Plomby Příslušenství pro signalizaci Pomocné kontakty Doplňky pro instalaci a připojení Poloha při montáži Horizontální Vertikální Jiné druhy svorek Svorky typu V pro neupravené Cu/Al vodiče Pro ohebné pasy Svorky pro neupravené kabely Kryty svorek Rozměry a hmotnosti Celkové rozměry v x š x h (mm) 3P Přibližná hmotnost bez pojistkových vložek (kg) 3P (1) Vhodné pro 480 V podle NEMA (2) Pojistkový odpínač s pojistkovými vložkami 10

13 ISFL160 ISFL250 ISFL400 ISFL630 3P/DIN (NH) 3P/DIN (NH) 3P/DIN (NH) 3P/DIN (NH) AC21B AC22B AC21B AC22B AC21B AC22B AC21B AC22B DC21B DC22B DC21B DC22B DC21B DC22B DC21B DC22B t t t t 50/105/ /220/ /220/ /220/630 50/105/160 50/105/250 50/150/400 50/105/630 50/105/100 50/105/200 50/105/315 50/105/ t t t t t t t t III III III III t t t t t t t t t t t t t t t t t t t t t t t t 456 x 50 x x 100 x x 100 x x 100 x 192 1,35 6,35 6,35 6,35 11

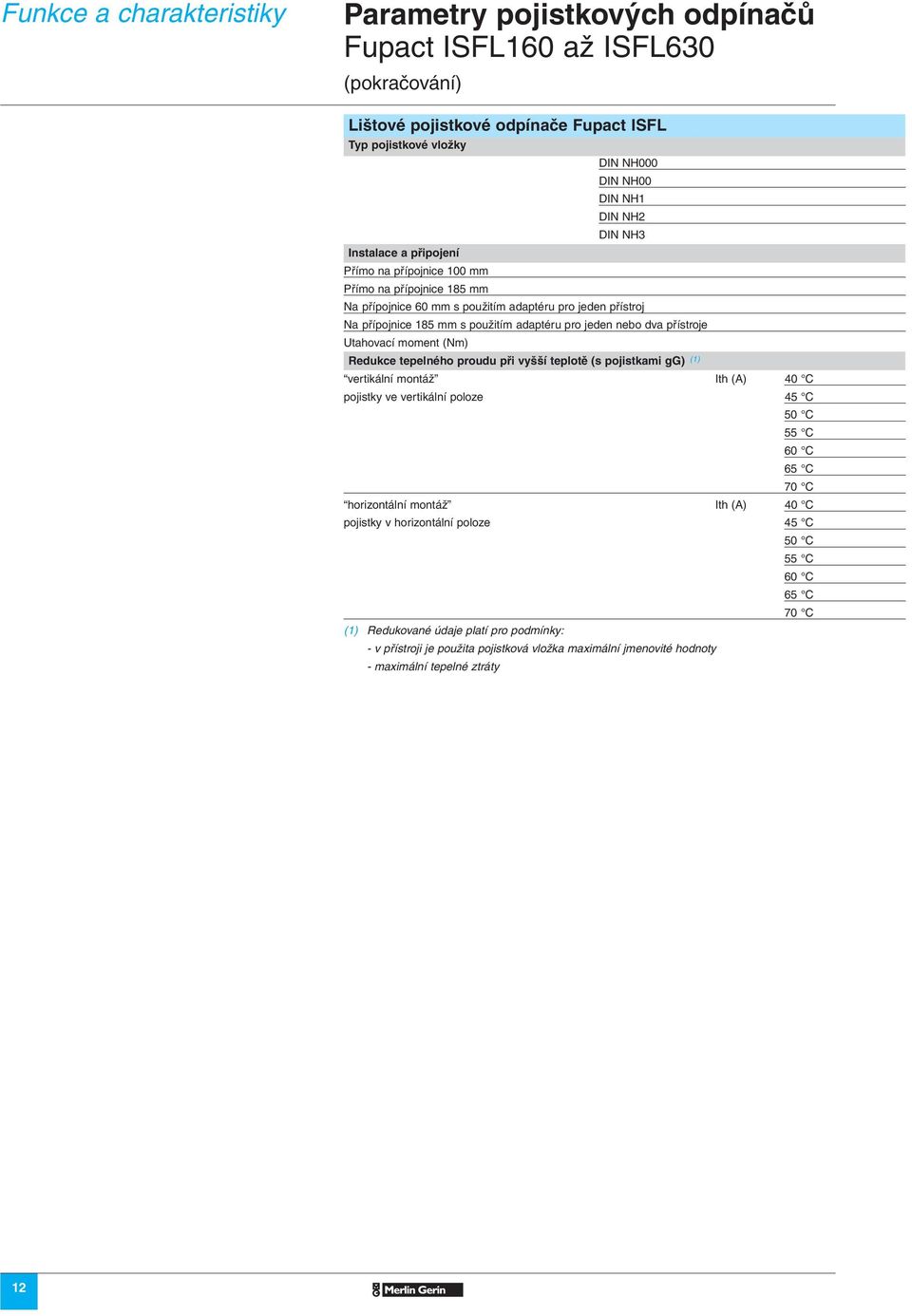

14 Funkce a charakteristiky Parametry pojistkových odpínačů Fupact ISFL160 až ISFL630 (pokračování) Lištové pojistkové odpínače Fupact ISFL Typ pojistkové vložky DIN NH000 DIN NH00 DIN NH1 DIN NH2 DIN NH3 Instalace a připojení Přímo na přípojnice 100 mm Přímo na přípojnice 185 mm Na přípojnice 60 mm s použitím adaptéru pro jeden přístroj Na přípojnice 185 mm s použitím adaptéru pro jeden nebo dva přístroje Utahovací moment (Nm) Redukce tepelného proudu při vyšší teplotě (s pojistkami gg) (1) vertikální montáž Ith (A) 40 C pojistky ve vertikální poloze 45 C 50 C 55 C 60 C 65 C 70 C horizontální montáž Ith (A) 40 C pojistky v horizontální poloze 45 C 50 C 55 C 60 C 65 C 70 C (1) Redukované údaje platí pro podmínky: - v přístroji je použita pojistková vložka maximální jmenovité hodnoty - maximální tepelné ztráty 12

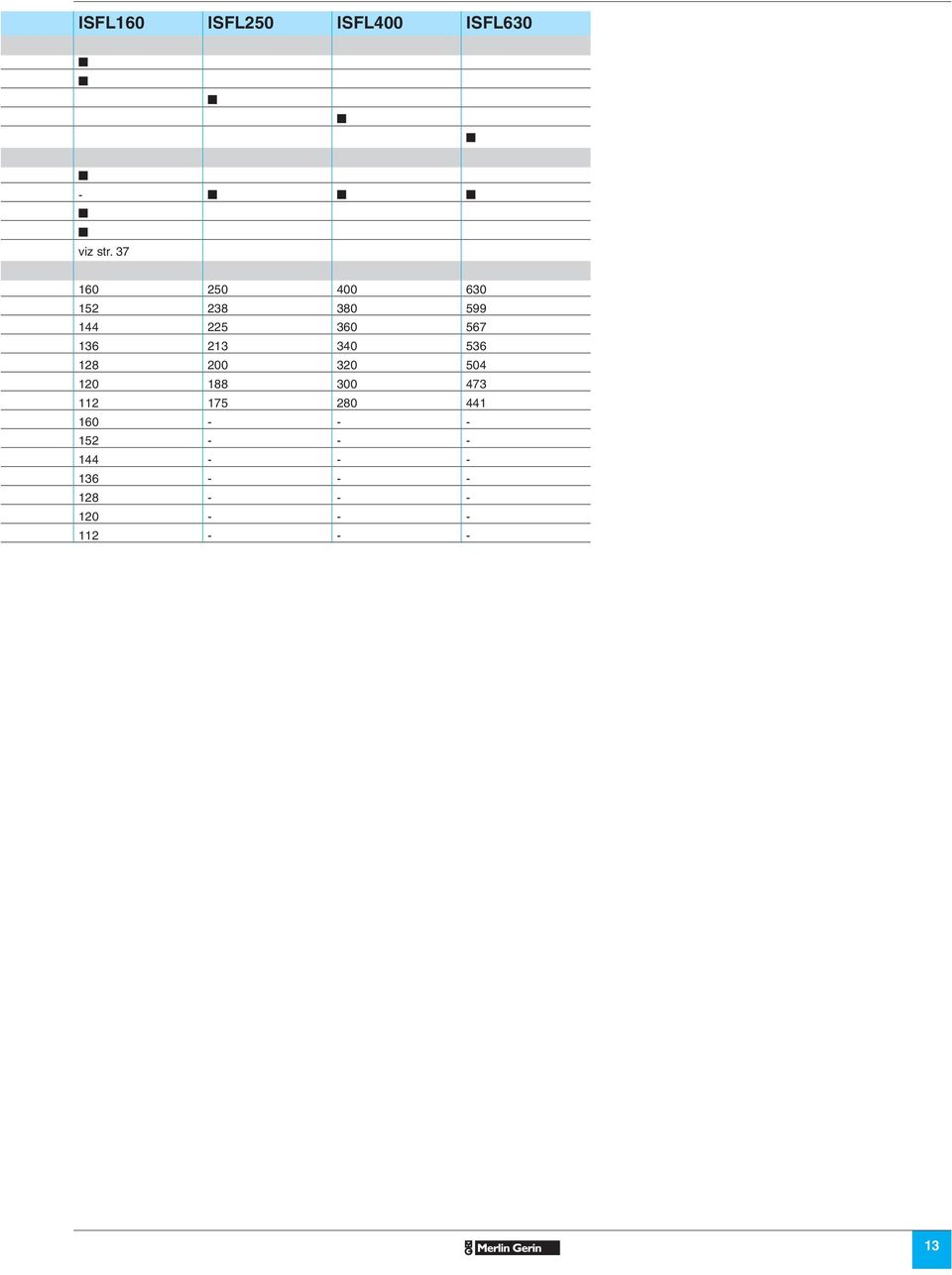

15 ISFL160 ISFL250 ISFL400 ISFL630 t t t t t t - t t t t t viz str

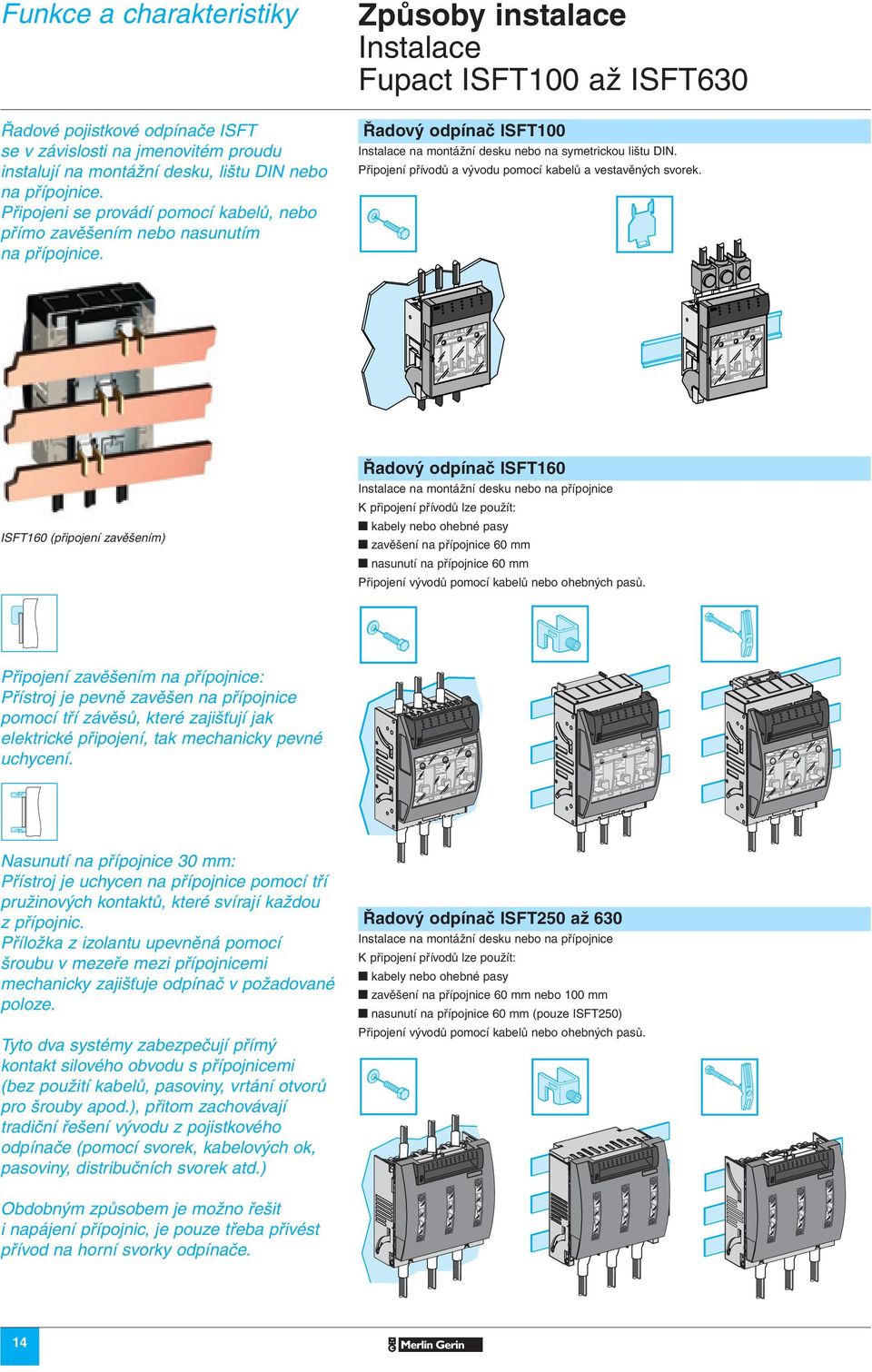

16 Funkce a charakteristiky Řadové pojistkové odpínače ISFT se v závislosti na jmenovitém proudu instalují na montážní desku, lištu DIN nebo na přípojnice. Připojeni se provádí pomocí kabelů, nebo přímo zavěšením nebo nasunutím na přípojnice. Způsoby instalace Instalace Fupact ISFT100 až ISFT630 Řadový odpínač ISFT100 Instalace na montážní desku nebo na symetrickou lištu DIN. Připojení přívodů a vývodu pomocí kabelů a vestavěných svorek. ISFT160 (připojení zavěšením) Řadový odpínač ISFT160 Instalace na montážní desku nebo na přípojnice K připojení přívodů lze použít: t kabely nebo ohebné pasy t zavěšení na přípojnice 60 mm t nasunutí na přípojnice 60 mm Připojení vývodů pomocí kabelů nebo ohebných pasů. Připojení zavěšením na přípojnice: Přístroj je pevně zavěšen na přípojnice pomocí tří závěsů, které zajišťují jak elektrické připojení, tak mechanicky pevné uchycení. Nasunutí na přípojnice 30 mm: Přístroj je uchycen na přípojnice pomocí tří pružinových kontaktů, které svírají každou z přípojnic. Příložka z izolantu upevněná pomocí šroubu v mezeře mezi přípojnicemi mechanicky zajišťuje odpínač v požadované poloze. Tyto dva systémy zabezpečují přímý kontakt silového obvodu s přípojnicemi (bez použití kabelů, pasoviny, vrtání otvorů pro šrouby apod.), přitom zachovávají tradiční řešení vývodu z pojistkového odpínače (pomocí svorek, kabelových ok, pasoviny, distribučních svorek atd.) Řadový odpínač ISFT250 až 630 Instalace na montážní desku nebo na přípojnice K připojení přívodů lze použít: t kabely nebo ohebné pasy t zavěšení na přípojnice 60 mm nebo 100 mm t nasunutí na přípojnice 60 mm (pouze ISFT250) Připojení vývodů pomocí kabelů nebo ohebných pasů. Obdobným způsobem je možno řešit i napájení přípojnic, je pouze třeba přivést přívod na horní svorky odpínače. 14

17 Funkce a charakteristiky Lištové pojistkové odpínače ISFL se instalují vertikálně a připojují se přímo k přípojnicím. Připojení je pomocí šroubů, u ISFL160 může být použito i zavěšení na přípojnice. Způsoby instalace Instalace Fupact ISFL160 až ISFL630 Lištový odpínač ISFL160 Připojení k přípojnicím. Silový obvod může být připojen: t přímo k přípojnicím 100 mm t zavěšení pomocí adaptéru na přípojnice 60 mm t zavěšení pomocí adaptéru na přípojnice 185 mm t zavěšení pomocí adaptéru pro dva přístroje na přípojnice 185 mm Připojení vývodů pomocí kabelů. ISFL160 (přímé připojení k přípojnicím) Přímé připojení k přípojnicím: Přístroj je přišroubován k přípojnicím, každá fáze jedním šroubem, který zajišťuje jak elektrické připojení, tak mechanické upevnění. Lištový odpínač ISFL250 až 630 Připojení k přípojnicím. Silový obvod může být připojen: t přímo k přípojnicím 100 mm Připojení vývodů pomocí kabelů. Připojení zavěšením na přípojnice: Přístroj je pevně zavěšen na přípojnice pomocí tří závěsů, které zajišťují jak elektrické připojení, tak mechanicky pevné uchycení. Tyto dva systémy zabezpečují přímý kontakt silového obvodu s přípojnicemi a zachovávají tradiční řešení vývodu z pojistkového odpínače (pomocí svorek, kabelových ok, pasoviny, distribučních svorek atd.) Obdobným způsobem je možno řešit i napájení přípojnic, je pouze třeba přivést přívod na horní svorky odpínače. 15

18 Funkce a charakteristiky Pojistkové odpínače konstruované pro přímé připojení na přípojnice mohou napájet rozvod i z horních svorek. K tomu je potřebné provést pouze jednoduchou úpravu montáže odpínače. Způsoby instalace Otočení vývodů Fupact ISFT100 až ISFT630 K otočení směru vývodů jednoduše otočte o 180 (podle modelu odpínače): t základnu s připojovacím adaptérem t pouze samotnou základnu Operace k otočení vývodů (horní/dolní svorky) otočení o 180 základna připojovací závěsy kryty adaptér svorek ISFT160 t y t y ISFT250 až t t - ISFT160 t y - y ISFT250 t y - y Odpínače připojované zavěšením ISFT160/250 ISFT160 (násuvné připojení) Závěsné připojení: Ať jsou vývody napájeny z dolních či horních svorek, orientace závěsů vůči přípojnicím je vždy stejná. Odpínač musí být skutečně fyzicky zavěšen na přípojnicích. ISFT400/630 Symetricky uspořádané výřezy na boku základny umožňují zachovat správnou polohu víka, ve kterém je umístěn nosič pojistkových vložek. Odpínače připojované nasunutím ISFT160/250 16

19 Funkce a charakteristiky Způsoby instalace Otočení vývodů Fupact ISFL160 až ISFL630 Uvolňovací západky slouží k vyjmutí nosiče pojistkových vložek ze základny. Pro možnost vedení vývodů horem otočte základnu o 180. Orientace nosiče pojistkových vložek zůstává zachována. Stejně tak se zachovávají všechny možnosti připojení (přímo na přípojnice, na montážní desku, atd.) Lištový odpínač ISFL160 ISFL160 (připojení zavěšením na přípojnice) Lištový odpínač ISFL250 až 630 Uvolňovací západka u ISFL160: Ve vypnuté poloze odpínače stiskněte západku směrem: t dolů y vyjmutí nosiče pojistek ze základny t nahoru: y zajištění přístroje ve vypnuté poloze (OFF). Uvolňovací západka u ISFL250/400/630: Ve vypnuté poloze odpínače stiskněte k sobě obě křidélka západky: t Vyjmutí nosiče pojistek ze základny/nebo instalace nosiče do základny t zajištění přístroje ve vypnuté poloze (OFF) 17

20 Funkce a charakteristiky Jedním společným přívodem je možno napájet více řadových odpínačů ISFT100. Propojení vstupů se provede pomocí izolované hřebenové sběrnice. Způsoby instalace Připojení, vzájemné propojení Fupact ISFT100 až ISFT630 Napájení několika odpínačů pomocí hřebenové sběrnice Napájecí kabely jsou zapojeny do vstupních svorek. Napájení dalších odpínačů je provedeno jednou hřebenovou sběrnicí, nebo kombinací sběrnic. K výstupním svorkám odpínačů se připojí rozvodové kabely. Kombinace: t 2 odpínače y jeden přívod pro dva vývody t 3 odpínače y jeden přívod pro tři vývody t 4 odpínače y jeden přívod pro čtyři vývody t 5 odpínačů y jeden přívod pro pět vývodů 2 odpínače 3 odpínače Max. 250 A Max. 250 A Odpínač ISFT100 (hřebenová sběrnice + izolační kryt) 4 odpínače Max. 250 A 5 odpínačů (3+2) Max. 250 A 18

21 Funkce a charakteristiky Pro lištové pojistkové odpínače ISFL160 jsou k dispozici tři sady adaptérů, které umožní přizpůsobit 100 mm standardní rozteč přípojnic roztečím 60 mm nebo 185 mm. Tyto adaptéry dovolují připojit odpínače s různou velikostí a jmenovitým proudem k témuž systému přípojnic: t Použití adaptéru 100/60 mm y ISFL160/ISFT160/250/400/630 t Použití adaptéru 100/185 mm y ISFL160/ISFL250/400/630 y ISFL160/ISFL/250/400/630. Způsoby instalace Připojení, vzájemné propojení Fupact ISFL160 až ISFL630 Přizpůsobení připojení jednoho odpínače ze 100 na 60 mm nebo ze 100 na 185 mm Adaptér pro přípojnice s roztečí 60 mm: t adaptér využívá závěsného připojení na přípojnice Adaptér pro přípojnice s roztečí 185 mm: t adaptér je elektricky připojen a mechanicky uchycen na přípojnice pomocí šroubů a matek. t elektrické připojení a mechanické připevnění odpínače k adaptéru 100/60 mm nebo 100/185 mm zajišťují tři šrouby. Přizpůsobení připojení dvou odpínačů ze 100 na 185 mm Adaptér pro přípojnice s roztečí 185 mm: t adaptér je elektricky připojen a mechanicky uchycen na přípojnice pomocí šroubů a matek. Elektrické připojení a mechanické připevnění odpínačů k adaptéru je provedeno třemi šrouby nebo zavěšením. ISFL160 (adaptér 185mm) 19

22 Funkce a charakteristiky Způsoby instalace Variabilita elektrických instalací Fupact ISFT100 až ISFT630 Mnoho způsobu zapojení a napájení Napájení systému přípojnic jedním vstupním odpínačem Napájení dvou systémů přípojnic jedním vstupním odpínačem 20

23 Funkce a charakteristiky Způsoby instalace Variabilita elektrických instalací Fupact ISFL160 až ISFL630 Připojení přístrojů s různým jmenovitým proudem ke stejnému systému přípojnic 21

24 Funkce a charakteristiky Instalační doplňky Fupact ISFT100 až ISFT630 Doplňky zajišťující krytí se používají jako ochrana proti dotyku se živými částmi elektrického obvodu. Zakrývací štíty (jednoduché nebo dvojité, s možností zakrýt nevyužitý rezervní vývod) jsou určeny pro 2, 3 nebo 4 odpínače ISFT , které jsou instalované v rozváděči v jedné řadě. Pokud je rozváděč dost široký, může být vedle sebe i více přístrojů. Tyto štíty vyžadují jednotný tvar výřezu v čelním panelu. Štíty pro ISFT100 nejsou kompatibilní se sběrnicovými hřebeny. V tomto případě musí výrobce rozváděčů provést opatření dostatečná pro zajištění potřebného stupně krytí (IP). U všech odpínačů ISFT přesahuje čelní víko vršek a spodek přístroje a pomáhá tak zajistit ochranou před dotykem i v případě, že nejsou použity zakrývací štíty. Zakrytí živých částí Zakrývací štíty Štíty, které se zacvaknou na přístroj, zajistí krytí IP20 a IK07. Typ Typ zakrývacího štítu ISFT100 t t - ISFT160 t - t ISFT250 t - t ISFT400 t - t ISFT630 t - - Řadový odpínač ISFT100 Izolační kryt pro nevyužité zuby hřebenu Řadový odpínač ISFT160 Štít Kryt svorek Řadový odpínač ISFT250 až 630 Štít Kryt svorek Štít 22

25 Funkce a charakteristiky Instalační doplňky Fupact ISFL160 až ISFL630 Lištový odpínač ISFL160 Délkový vyrovnávací kryt Boční zákryt výřezu v čelním panelu Zákryt neobsazeného výřezu Lištový odpínač ISFL250 až 630 Boční zákryt výřezu v čelním panelu Zákryt neobsazeného výřezu 23

26 Funkce a charakteristiky Přívody a doplňky pro připojení Fupact ISFi100 až ISFi630 Pojistkové odpínače Fupact mohou napájet rozvod jak horními, tak spodními svorkami. Přístroje určené pro připojení na přípojnice jsou standardně konfigurovány pro napájení rozvodu ze spodních svorek. Řadové pojistkové odpínače ISFT jsou standardně vybaveny svorkami nebo svorkovnicemi pro přední přívody: t neupravenými kabely u ISFT100 a ISFT160 t kabelovými oky u ISFT160 až 630 t ohebnými pasy u ISFT160 až 630 ISFT100 ISFT160 ISFT250 ISFT400 ISFT630 Kabely Svorka (standardně) 1,5 až 50 mm 2 - Kabelové oko - 95 mm až 300 mm 2 Svorka - 1,5 až 95 mm 2 6 až 150 mm 2 6 až 240 mm 2 Ohebné pasy Svorka - 12 x 6 mm 16 x 15 mm 21 x 15 mm Řadový odpínač ISFT100 Distribuční svorkovnice Vstupní konektor na hřebenovou sběrnici Hřebenová sběrnice Řadový odpínač ISFT160 Oko pro měděné kabely Distribuční svorkovnice Svorka pro neupravené Cu/Al kabely Svorka pro ohebné pasy 24

27 Řadový odpínač ISFT250 až 630 oko pro měděné kabely svorka pro neupravené Cu/Al kabely svorka pro ohebné pasy Lištový odpínač ISFL160 Pojistkové odpínače ISFL jsou standardně vybaveny svorkami pro přední přívody: t kabelovými oky u ISFL160 až 630 t ohebnými pasy u ISFL160 ISFL160 ISFL250 ISFL400 ISFL630 Kabely Kabelové oko 95 mm V-svorka 1,5 až 95 mm 2 25 až 240 mm 2 Ohebné pasy Svorka 12 x 6 mm oko pro měděné kabely svorka pro neupravené Cu/Al kabely svorka pro ohebné pasy Lištový odpínač ISFL250 až 630 Odpínače ISFL250 až 630 mají svorky pro přímé připojení kabelů (nejsou k dispozici žádné doplňky pro připojení) 25

28 Funkce a charakteristiky Obsluha, uzamykání a provoz Fupact ISFi100 až ISFi630 Hlavní pohyblivé kontakty jsou ovládány: t otočně uloženým nosičem pojistkových vložek, který současně tvoří čelní víko odpínače ISFT t výsuvným nosičem pojistkových vložek u odpínače ISFL Ve vypnuté poloze zajišťuje systém hlavních kontaktů odpínačů viditelné odpojení proudového obvodu. Ovládání Zajištění ISFT630 Přístup k pojistkovým vložkám: t může být zaplombován t u odpínačů ISFL je automaticky zablokován, pokud je odpínač zapnut t může být zajištěn použitím visacích zámků (ISFL) nebo zaplombováním (ISFT). Aby bylo možno zajistit pojistkový odpínač v zapnuté (ON) nebo vypnuté (OFF) poloze, je držák pojistek standardně vybaven možností zaplombování nebo uzamčení visacími zámky (visací zámky nejsou v dodávce). Zajištění pomocí plomb Uzamčení u ISFL160 až 630 u ISFT100 až 630 Zajištění odpínače v poloze vypnuto (OFF) zaručuje odpojení podle definice v normě IEC Typ Funkce Prostředek Doplněk ISFT100 Zajištění v zapnuté poloze (ON) plomba vestavěno ISFT160 ISFT250 až 630 ISFL160 Zajištění v poloze zapnuto (ON) max. 2 visací zámky 6 vestavěno nebo vypnuto (OFF) ISFL250 až 630 max. 4 visací zámky 8 26

29 U odpínačů ISF slouží nosič pojistek jak pro ovládání odpínače, tak jako nosič pojistkových vložek. Nosiče pojistek Kompatibilita mezi pojistkovými odpínači ISF a pojistkovými vložkami (NH) U řadových odpínačů ISFT100 až ISFT630 je nosič pojistek konstruován jako čelní víko. Uvnitř jsou vedle sebe uspořádány tři pojistkové vložky. V lištovém odpínači ISFL160 jsou tři pojistkové vložky umístěny nad sebou ve výsuvných nosičích. U odpínačů ISFL250 až 630 se skládá nosič ze tří samostatných výklopných částí, každá obsahuje odnímatelnou přihrádku pojistkové vložky. Nosič pojistek v čelním krytu Výsuvné nosiče pojistek v odpínačích ISFL160 až 630 odpínačů ISFT100 až 630 ISFL630 Typ pojistkové NH000 NH00 NH1 NH2 NH3 vložky dle DIN ISFT100 t ISFT160 t t ISFT250 t ISFT400 t ISFT630 t ISFL160 t t ISFL250 t ISFL400 t ISFL630 t Vložení a výměna pojistkových vložek Pojistkové vložky jsou uchyceny pomocí pružných spon umístěných za čelním víkem nosiče. Proto je možné vložky vyjmout, aniž bychom se jich dotknuli. ISFT100 až 630 ISFT160 ISFL250 až

30 Funkce a charakteristiky Pomocné kontakty a signalizace Fupact ISFi100 až ISFi630 Volitelné pomocné kontakty slouží pro signalizaci. Může být dálkově signalizována poloha odpínače, nebo lze signalizaci využít v ovládacích obvodech a automatických funkcích, např. pro realizaci elektrických blokád. Normy: odpovídá mezinárodnímu doporučení IEC Popis: přepínací kontakt NC/NO. Pomocný přepínací kontakt NO/NC Tabulka pomocných kontaktů Pomocný přepínací kontakt maximální počet ISFT100 t 2 ISFT160 t 2 ISFT250 t 2 ISFT400 t 2 ISFT630 t 2 ISFL160 t 2 ISFL250 t 4 ISFL400 t 4 ISFL630 t 4 Pomocný přepínací kontakt Smluvený tepelný proud Ith (A) 2 Jmenovité izolační napětí (V) 250 Minimální spínaný proud 100 ma při 24 V AC DC Zátěž odporová induktivní odporová induktivní Pracovní proud (A) 24 V 2-0,2-48 V 2-0,2-110 V 2-0,2-220/240 V 2-0,2-28

31 Umístění pomocných kontaktů Pro ISFT100 Pro ISFT160 Pomocný kontakt pro: ISFT ISFL Pomocný kontakt pro ISFT160 Pro ISFT250 Pro ISFT400 až 630 Umístění pomocných kontaktů Pro ISFL160 Pro ISFL250 až

32 Funkce a charakteristiky Signalizace stavu pojistek Fupact ISFT160/250/400/630 Funkce Příslušenství pro signalizaci stavu pojistek umožňuje dálkově přenášet informaci o stavu pojistek. Zajišťuje: t signalizaci přetavené pojistky t prevenci proti přepětí na středním vodiči. Soulad s normami t IEC/ČSN EN : Přístroje a spínací ústrojí řídicích obvodů t dále: y EN 50204, y EN 61000: elektromagnetická kompatibilita (EMC). Příslušenství pro signalizaci pro ISFT160 Příslušenství pro signalizaci pro ISFT400 Popis t pro standardní pojistky typu DIN t vhodné pro použití v silových obvodech kompenzačních rozváděčů t zjednodušené pomocné napájení: y nevyžaduje specifické pomocné napájení y funkce je zajištěna i při nesymetrickém zatížení y napájení zajištěno pomocí silových svorek pojistkového odpínače y napájecí napětí 380 až 690 V AC, ±10 %, 50/60 Hz t testováno pro elektromagnetickou kompatibilitu (EMC) t montáž: y instalováno na čelním krytu (pojistkovém nosiči) y 1 typ je určen pro použití při silovém přívodu napájení na spodní svorky y 1 typ je určen pro použití při silovém přívodu napájení na horní svorky t příslušenství pro signalizaci stavu pojistek je vybaveno 1 spínačem typu NO (spínací) a 1 typu NC (rozpínací). Ovládání Reset: Příslušenství je automaticky resetováno při výměně pojistek. Signalizace: t normální provozní stav: y svítí zelená LED, pokud je přítomno napětí na svorkách odpínače y pomocné kontakty jsou v klidové poloze. t stav při přetavení pojistky: y zelená LED zhasne a rozsvítí se červená LED y pomocné kontakty jsou aktivovány: - NO kontakt může být použit pro dálkovou signalizaci poruchy - NC kontakt může být například pro ovládání podpěťových zařízení s cílem odpojit zařízení, které může být citlivé při ztrátě jednotlivých fází. 30

33 Elektrické charakteristiky Silový obvod Napájecí napětí 380 až 690 V AC 50/60 Hz ±10 % Spotřeba Jmenovitý kmitočet < 3 VA 50/60 Hz Impedance > 1000 Ω/V Jmenovité impulsní výdržné napětí Mezi fázemi 6 kv Uimp (1,2/50 µs) Horní-dolní 6 kv svorka Svorky pomocných kontaktů Kontakty NO NC Velikost připojovacích vodičů Slaněný <= 1,5 mm 2 Cu Tuhý <= 2,5 mm 2 Cu Charakteristika výstupních kontaktů (1 NO + 1 NC) Jmenovitý tepelný proud Ith (A) 2 Jmenovité izolační napětí (V) 230 Minimální zatížení 3 ma při 24 V AC DC Kategorie užití (IEC ) AC12 AC15 DC12 DC13 Pracovní proud (A) 24 V V V /240 V V /415 V V /690 V Jmenovité / max. spínací napětí (V AC) 230 Jmenovitá vypínací schopnost (VA) 2000 Všeobecné charakteristiky Rozsah provozních teplot ( C) -25 až +55 Rozsah teplot pro transport a skladování ( C) -40 až +70 Vybavovací čas (s) < 0,5 Kategorie přepětí / stupeň znečištění IEC III/3 Napětí dielektrické zkoušky (mezi silovým obvodem 5 kv ef./ 1 min 50 Hz a výstupními svorkami) Elektromagnetická kompatibilita - emise Rušení po vedení EN třída B Rušení vyzařované EN třída B Elektromagnetická kompatibilita - imunita Odolnost proti elektrostatickým výbojům (ESD) EN , kategorie B, úroveň 2/3 Odolnost proti vyzařovaným polím EN , kategorie A, úroveň 3 Odolnost proti rychlým přechodným dějům (EFT) EN , kategorie B, úroveň 2 Odolnost proti rázovým impulsům EN , úroveň 4 Odolnost proti vlivům šířeným vedením EN , kategorie A, úroveň 3 Elektromagnetická pole (GSM) EN 50204, kategorie A Mechanické charakteristiky Stupeň krytí IP20 Hmotnost (kg) / Jmenovitá velikost 0,36/160-0,86/250-1,32/400-1,32/630 31

34 Funkce a charakteristiky Kontroly a zkoušky pojistkových vložek Fupact ISFi100 až ISFi630 Kontrola Víko pojistkových odpínačů ISF má velký průhledný kryt, kterým jsou jasně viditelné parametry instalovaných pojistkových vložek. ISFT160 Zkoušky Po odsunutí čelního průhledného krytu se odkryjí otvory, kterými se získá přístup ke kontrolním bodům na pojistkové vložce při zachování krytí IP20. 32

35 Funkce a charakteristiky Doplňky pro měření Fupact ISFL250 až ISFL630 Přístrojové transformátory proudu (PTP) poskytují na sekundárních svorkách proud 0 až 5 A, který je úměrný měřenému proudu tekoucímu primárním vinutím. Pomocí PTP je možno napájet měřicí přístroje (ampérmetry, elektroměry), zařízení pro odpínání zátěže, relé v řídicích obvodech apod. Funkce a použití Odpínače ISFL250 až 630 mohou výt vybaveny průvlekovými PTP: t PTP se zacvaknou na zadní stranu odpínače t je k dispozici 7 převodů PTP s primárními proudy od 150 do 600 A a navíc slepý PTP, který může být použit jako distanční vložka mezi odpínačem a přípojnicí u vývodů, kde není instalováno měření nebo v případech, kdy je použito pouze měření v jedné fázi. t zapojení je pomocí konektorů a kabelových ok Parametry prostředí Odpovídá normám: IEC , NFC 42502, VDE 0414 BS 7626 a IEC Stupeň krytí: IP20 Rozsah pracovních teplot: -25 C až +70 C, relativní vlhkost 95 % Teplota pro skladování: -40 C až +80 C Technické charakteristiky Parametry PTP: t maximální pracovní napětí (V): 800 V t sekudární proud: 5 A t frekvence 50 až 60Hz t přípustné trvalé přetížení: 1,2 In t bezpečnostní faktor: Fsy 5 Převodový poměr: t Ip/5 A Převodový poměr zvolte nejblíže vyšší měřenému proudu (In). Příklad: In = 550 A v zvolíme převod 600/5. ISFL250 až 630 (s PTP) Tabulka pro volbu PTP Ip/5 Třída přesnosti jmenovitá zátěž (VA) 0, /5 1,5 2,5 2,5 200/5 2, /5 2, /5 2, /5 2, / / Třída přesnosti PTP: t přesnost měření závisí na parametrech PTP a na zátěži sekundárního obvodu dané břemenem měřicího systému. Při stanovení břemene je třeba uvažovat měřicí přístroje i propojovací vodiče. t pro danou třídu přesnosti nesmí zátěž sekundárního obvodu překročit jmenovitou zátěž PTP Upozornění: t nikdy nerozpojujte sekundární obvod PTP pokud je primární vinutí napájeno t před jakoukoliv prací na sekundárním obvodu musí být sekundární svorky PTP vyzkratovány. Přístrojový transformátor proudu Měřicí systém Přístroje Merlin Gerin Spotřeba ve VA ampérmetr 72x72 mm 0,75 analogový ampérmetr 1,25 digitální ampérmetr 0,3 Multimetr PM 0,25 CDS 0,25 RCI 0,5 třífázový elektroměr CE 1 třífázový elektroměr Ger 1 regulátor Varlogic 0,7 PM500 0,1 33

36 Průřez vodičů sekundárního Zátěž ve VA na jeden metr obvodu v mm 2 dvojvodičového vedení při 20 C 1 1 1,5 0,685 2,5 0,41 4 0, , ,0975 Zátěž tvořená sekundárními vodiči se zvyšuje o 4 % na každých 10 C oteplení. Příklad zátěže měřicího systému 4 m dvojitého vedení 2,5 mm 2 1,7 VA PM500 +0,1 VA Celková zátěž =1,8 VA Třída přesnosti PTP je stanovena t pomocí tabulky pro výběr PTP t s uvážením podmínky, že spotřeba musí být < než jmenovitá zátěž PTP y třída 1 pro PTP s převodem 150/5 y třída 0,5 pro PTP s převodem 200/5 Pokud musí být třída přesnosti do 0,5 %, je nutno zvolit PTP s převodem 200/5. ISFL250 až 630 (s PTP) Slepé PTP Měření může být instalováno v jedné nebo ve třech fázích. Slepý transformátor slouží jako distanční vložka a zajišťuje rovněž elektrické propojení obvodu. Uspořádání: t 1 pojistkový odpínač ISFL250/630 t měření v jedné fázi t přístrojové transformátory y jeden měřicí PTP y 2 slepé PTP Uspořádání: t 2 pojistkové odpínače ISFL250/630 t měření ve třech fázích na jednom odpínači t přístrojové transformátory y 3 měřicí PTP y 3 slepé PTP 34

37 Fupact Instalace a připojení Funkce a charakteristiky 3 Možné polohy pro instalaci a způsoby upevnění 36 Fupact ISF 100 až ISF Použití a ztrátový výkon 37 Fupact ISF 37 Fupact ISFT Přístroje a jejich doplňky 40 Připojení a doplňky pro připojení 41 Instalace 43 Fupact ISFT Přístroje a jejich doplňky 46 Připojení a doplňky pro připojení 47 Instalace 49 Fupact ISFT250 až Přístroje a jejich doplňky 52 Připojení a doplňky pro připojení 53 Instalace 55 Fupact ISFL Přístroje a jejich doplňky 58 Připojení a doplňky pro připojení 59 Instalace 62 Fupact ISFL250 až Přístroje a jejich doplňky 64 Připojení a doplňky pro připojení 65 Instalace 66 Schéma zapojení 68 Fupact ISFT až ISFL 68 Katalogová čísla 69 Uspořádání tavných vložek v pojistkovém odpínači: t ISF + vložky (DIN) vedle sebe = ISFT (řadový odpínač) t ISF + vložky (DIN) nad sebou = ISFL (lištový odpínač) 35

38 Instalace a připojení Možné polohy pro instalaci a způsoby upevnění Fupact ISFi100 až ISFi630 Možné polohy pro instalaci ISFT100 až 630 ISFL160 až 630 ISFL160 Možné způsoby upevnění ISFT100 ISFT100 až 630 na lištu DIN na plnou montážní desku ISFT160 až 630 /ISFL160 až 630 ISFT100 až 630 upevnění na přípojnice na perforovanou montážní desku 36

39 Instalace a připojení Použití a ztrátový výkon Fupact ISFi Změna přívodu napájení Odpínače Fupact mohou být napájeny jak horními svorkami, tak dolními svorkami, bez jakéhokoliv omezení jejich výkonnosti. Vliv elektrodynamických sil na připojovací vodiče Odpínače Fupact mohou být připojeny pomocí měděných, pocínovaných měděných nebo pocínovaných hliníkových vodičů (ohebných nebo pevných pasů, kabelů). V případě zkratu jsou vodiče vystaveny tepelnému namáhání a elektrodynamickým silám. Proto musí být vodiče odpovídajícím způsobem dimenzovány a vhodně upevněny. Je třeba vzít v úvahu, že svorky elektrických přístrojů (odpínače, stykače, jističe atd.) nelze považovat za prvek, který má přispívat k upevnění vodičů. Úchyty kabelů a ohebných pasů Níže uvedená tabulka ukazuje maximální vzdálenosti mezi kabelovými úchyty v závislosti na předpokládaném zkratovém proudu. Je třeba věnovat pozornost, aby nebyla překročena maximální dovolená vzdálenost 400 mm mezi úchyty mechanicky připevněnými k rámu rozváděče. Typ úchytu Typ Panduit Typ Sarel šířka: 4,5 mm šířka: 9 mm max. zatížení: 22 kg max. zatížení: 90 kg barva: bílá barva: černá Maximální vzdálenost mezi úchyty (mm) (zdvojené úchyty) Zkratový proud (ka ef.) Poznámka: pro kabely u 50 mm 2 musí být použity úchyty široké 9 mm Utahovací moment přívodů odpínačů (ISF ) Typ Moment (Nm) ISFT ISFT100 montovaný na zadní desku, připojovací svorky 3 ISFT160 montovaný na zadní desku, připojovací svorky 4 ISFT160 násuvné připojení na přípojnice 60 mm 6 ISFT160 závěsné připojení na přípojnice 60 mm 6 ISFT250 montovaný na zadní desku, připojovací svorky 14 ISFT250 násuvné připojení na přípojnice 60 mm 2 ISFT250 závěsné připojení na přípojnice 60 mm 6 ISFT250 závěsné připojení na přípojnice 100 mm 6 ISFT400 montovaný na zadní desku, připojovací svorky 14 ISFT400 závěsné připojení na přípojnice 60 mm 6 ISFT400 závěsné připojení na přípojnice 100 mm 6 ISFT630 montovaný na zadní desku, připojovací svorky 14 ISFT630 závěsné připojení na přípojnice 60 mm 6 ISFT630 závěsné připojení na přípojnice 100 mm 6 ISFL ISFL160 s přímým připojením na přípojnice 100 mm 14 ISFL250 s přímým připojením na přípojnice 185 mm 40 ISFL400 s přímým připojením na přípojnice 185 mm 40 ISFL630 s přímým připojením na přípojnice 185 mm 40 IFSL 160 s adaptérem pro závěsné připojení na přípojnice 60 mm 6 IFSL 160 se svorkami pro ohebné pasy (sada 3) 4 IFSL 160 se svorkami pro neupravené Cu/Al kabely (sada 3) 4 37

40 Instalace a připojení Použití a ztrátový výkon Fupact ISFi Výkonové ztráty v pojistkových odpínačích ISF Výkonové ztráty na jeden pól Odpínač Pojistková vložka Celkem Jmenovitý Typ Odpor na pól Ztráty Max. ztráty Celkové proud (A) (mohm) na pól (W) In (A) P (W) ztráty na pól (W) Pevně uchycený přístroj 100 ISFT100 0,150 1, ,5 9 s předními přívody 160 ISFT100 0,151 3, ,2 12 (bez adaptéru) 160 ISFT160 0,117 3, ISFT250 0,056 3, ISFT400 0,046 7, ISFT630 0,045 18, S adaptérem násuvné připojení 60 mm 160 ISFT160 0,234 6, závěsné připojení 60 mm 160 ISFT160 0,220 5, násuvné připojení 60 mm 250 ISFT250 0,107 6, závěsné připojení 60 mm 250 ISFT250 0,086 5, závěsné připojení 100 mm 250 ISFT250 0,088 5, závěsné připojení 60 mm 400 ISFT400 0,075 12, závěsné připojení 100 mm 400 ISFT400 0,075 12, závěsné připojení 60 mm 630 ISFT630 0,057 22, závěsné připojení 100 mm 630 ISFT630 0,057 22, Přístroj přišroubovaný 160 ISFL160 0,210 5, přímo k přípojnicím 250 ISFL250 0,123 7, (bez adaptéru) 400 ISFL400 0,120 19, ISFL630 0, S adaptérem 160 ISFL160 0,230 5,

41 39

42 Instalace a připojení Fupact ISFT100 Přístroje a doplňky Vstupní konektor pro hřebenové sběrnice Hřebenové sběrnice pro napájení: - 2 přístrojů - 3 přístrojů - 4 přístrojů Adaptér pro montáž na lištu DIN Spojka hřebenové sběrnice Izolační kryt hřebenu Pomocný přepínací kontakt NO+NC Čelní štít pro - 1 přístroj - 2 přístroje Distribuční svorkovnice 40

43 Instalace a připojení Fupact ISFT100 Připojení a doplňky pro připojení Přední přívody Připojení pomocí svorek pro neupravené kabely Odpínače ISFT100 montované na zadní panel jsou standardně vybaveny svorkami pro neupravené Cu nebo Al kabely od 1,5 do 50 mm 2. Izolační kryt hřebenové sběrnice Standardní přístroj Svorka Fupact L (mm) 18 S (mm 2 ) 1,5 až 50 plný Cu/Al 1,5 až 35 slaněný Dotahovací moment (Nm) 3 Distribuční svorkovnice 3 x 10 mm 2 Svorka Fupact L (mm) 18 S (mm 2 ) 1,5 až 10 plný Cu/Al 1,5 až 6 slaněný Dotahovací moment (Nm) 2 (kabel) 3 (svorka Fupact) Připojení pomocí hřebenových sběrnic Tento způsob zjednodušuje připojení kabelů a může být použit pro napájení 2 až 5 přístrojů Fupact ISFT100. y Spojka hřebenových sběrnic se používá k propojení 5 odpínačů Fupact ISFT100, spojí hřeben pro 2 přístroje a hřeben pro 3 přístroje. y Dotahovací moment je 3 Nm. Distribuční svorkovnice Hřebenové sběrnice Vstupní konektor pro hřebenové sběrnice Konektor Fupact L (mm) 18 S (mm 2 ) 25 až 95 plný Cu/Al 25 až 70 slaněný Dotahovací moment (Nm) 3 (kabel) 3 (konektor Fupact) Vstupní konektor pro hřebenové sběrnice 41

44 Instalace a připojení Fupact ISFT100 Připojení a doplňky pro připojení (pokračování) Základní přístroj s volitelnými distribučními svorkami Hřebenová sběrnice pro dva nebo tři odpínače Fupact ISFT100 (se vstupními konektory 25 až 95 mm 2 ) Hřebenová sběrnice pro čtyři nebo pět odpínačů Fupact ISFT100 42

45 Instalace a připojení Fupact ISFT100 Instalace Rozměry Zapnuto Čelní pohled Víko s nosičem pojistek otevřeno Hřebenová sběrnice pro 2 odpínače ISFT100 Hřebenová sběrnice pro 3 odpínače ISFT100 Hřebenová sběrnice pro 4 odpínače ISFT100 Hřebenová sběrnice pro 3+2 odpínače ISFT100 43

46 Instalace a připojení Fupact ISFT100 Instalace (pokračování) Instalace na zadní panel Instalace na symetrickou lištu DIN Výřez v čelním panelu Výřez pro 1 odpínač Výřez pro 2 odpínače 44

47 45

48 Instalace a připojení Fupact ISFT160 Přístroje a doplňky Krátké kryty svorek Pomocný přepínací kontakt NO+NC Adaptéry pro přímé připojení na přípojnice: - zavěšení - nasunutí Čelní štít: - 1 přístroj - 1 přístroj a jeden volný výřez Oka pro měděné kabely Svorky pro: - neupravené kabely - distribuční - ohebné pasy Dlouhé kryty svorek 46

49 Instalace a připojení Fupact ISFT160 Připojení a doplňky pro připojení Přední přívody Připojení standardními svorkami M8 Odpínače Fupact ISFT160 jsou rovněž vybaveny svorkami širokými 12 mm s otvory pro šrouby M8, které slouží pro níže uvedené způsoby připojení: Distribuční svorkovnice 3 x 16 mm 2 L (mm) 25 S (mm 2 ) 1,5 až 16 plný Cu/Al 1,5 až 10 slaněný Dotahovací moment (Nm) 2 (kabel) 4 (svorka) Používá se spolu s dlouhými kryty svorek. Distribuční svorkovnice V-svorka pro neupravené Cu/Al kabely L (mm) 25 S (mm 2 ) 1,5 až 95 plný Cu/Al 1,5 až 70 slaněný Dotahovací moment (Nm) 4 Používá se spolu s krátkými kryty svorek. V-svorka pro neupravené Cu/Al kabely Svorka pro ohebné pasy L (mm) 20 I (mm) 12 Dotahovací moment (Nm) 4 e (mm) 6 Používá se spolu s krátkými kryty svorek. Svorka pro ohebné pasy Oka pro měděné kabely 95 až 185 mm 2 L (mm) < 12 (mm) 8,2 Dotahovací moment (Nm) 14 Používá se spolu s dlouhými kryty svorek. Oko pro měděné kabely Svorky pro přímé připojení Odpínače ISFT160, které se montují na zadní panel, jsou standardně vybaveny svorkami pro připojení měděných nebo hliníkových neupravených kabelů od 1,5 do 50 mm 2. Krátké kryty svorek Standardní přístroj Svorka Fupact L (mm) 25 S (mm 2 ) 1,5 až 95 plný Cu/Al 1,5 až 70 slaněný Dotahovací moment (Nm) 4 Používá se spolu s krátkými kryty svorek. Dlouhé kryty svorek 47

50 Instalace a připojení Fupact ISFT160 Připojení a doplňky pro připojení (pokračování) Rozměry pro montáž na zadní panel Rozměry pro montáž na přípojnice 60 mm Násuvné připojení Závěsné připojení 48

51 Instalace a připojení Fupact ISFT160 Instalace Rozměry Zapnuto Čelní pohled Víko s nosičem pojistek otevřeno a = kryt svorek S adaptérem pro zavěšení S adaptérem pro nasunutí 49

52 Instalace a připojení Fupact ISFT160 Instalace (pokračování) Instalace na zadní panel Instalace na přípojnice 60 mm S adaptérem pro zavěšení S adaptérem pro nasunutí Výřez v čelním panelu Výřez pro 1 odpínač Výřez pro 1 odpínač a 1 rezervu 50

53 51

54 Instalace a připojení Fupact ISFT250 až 630 Přístroje a doplňky Adaptéry pro přímé připojení na přípojnice: - zavěšení - nasunutí Pomocný přepínací kontakt NO+NC Čelní štít pro: - 1 přístroj - 1 přístroj a jeden volný výřez (ISFT250/400) Oka pro měděné kabely Svorky: - pro neupravené kabely - ohebné pasy Kryty svorek 52

55 Instalace a připojení Fupact ISFT250 až 630 Připojení a doplňky pro připojení Přední přívody Připojení standardními svorkami M10 Odpínače Fupact ISFT250 až 630 jsou standardně vybaveny svorkami s otvory pro šrouby M10, které slouží pro níže uvedené způsoby připojení: V-svorka pro neupravené Cu/Al kabely ISFT250 ISFT400/630 L (mm) S (mm 2 ) 6 až až 240 Cu/Al Dotahovací moment (Nm) Svorka pro ohebné pasy ISFT250 ISFT400/630 L (mm) I (mm) e (mm) Dotahovací moment (Nm) Oka pro měděné kabely 100 až 185mm 2 ISFT250 až 630 L (mm) i 16 (mm) 10,2 Dotahovací moment (Nm) 32 kryty svorek V-svorka pro neupravené Cu/Al kabely Svorka pro ohebné pasy Oka pro měděné kabely 240 až 300mm 2 ISFT400 až 630 L (mm) i 21 (mm) 10,2 Dotahovací moment (Nm) 32 Oko pro měděné kabely Oko pro měděné kabely Rozměry pro montáž na zadní desku A B C D ISFT ISFT ,5 104,5 209 ISFT ,5 104,

56 Instalace a připojení Fupact ISFT250 až 630 Připojení a doplňky pro připojení Rozměry pro montáž na přípojnice 60 mm Násuvné připojení ISFT250 (pokračování) Závěsné připojení ISFT250/400/630 Rozměry pro montáž na přípojnice 100 mm Závěsné připojení ISFT250/400/630 A B C D ISFT ISFT ,5 104,5 209 ISFT ,5 104,

57 Instalace a připojení Fupact ISFT250 až 630 Instalace Rozměry Zapnuto Čelní pohled Víko s nosičem pojistek otevřeno a = kryt svorek S adaptérem pro zavěšení ISFT250/400/630 S adaptérem pro nasunutí ISFT250 Instalace na zadní panel pro ISFT250 Instalace na zadní panel pro ISFT400/630 H1 H2 H3 H4 H5 H6 H7 H8 L1 L2 P1 P2 P3 P4 P5 R1 R2 ISFT / / ISFT ISFT

58 Instalace a připojení Fupact ISFT250 až 630 Instalace (pokračování) Instalace na přípojnice 60mm S adaptérem pro nasunutí ISFT250 S adaptérem pro zavěšení ISFT250/400/630 Výřez v čelním panelu pro ISFT250 Výřez pro 1 odpínač Výřez pro 1 odpínač a 1 rezervu 56

59 Výřez v čelním panelu pro ISFT400 Výřez pro 1 odpínač Výřez pro 1 odpínač a 1 rezervu Výřez v čelním panelu pro ISFT630 Výřez pro 1 odpínač 57

60 Instalace a připojení Fupact ISFL160 Přístroje a doplňky Adaptér pro připojení: -přímé připojení k přípojnicím s roztečí 185mm -přímé připojení nebo zavěšení na přípojnice 185mm pro dva odpínače ISFL160 -zavěšení na přípojnice 60mm Délkový vyrovnávací kryt Boční zákryt výřezu v čelním panelu Závěs pro připojení na přípojnice Pomocný přepínací kontakt NO + NC Kryt neobsazeného výřezu Oka pro měděné kabely Svorky pro - neupravené kabely - ohebné pasy 58

61 Instalace a připojení Fupact ISFL160 Připojení a doplňky pro připojení Přední přívody Připojení standardními svorkami M8 Svorkovnice široké 20 mm s otvory se závitem M8 pro připojení vývodových kabelů s oky nebo pomocí svorek. Připojení CU kabelů 95mm 2 opatřených kabelovými oky. L (mm) i 20 (mm) 8,2 Dotahovací moment (Nm) 14 Oko pro Cu kabely V-svorky pro neupravené Cu/Al kabely L (mm) 25 S (mm 2 ) 1,5 až 95 plný 1,5 až 70 slaněný Dotahovací moment (Nm) 4 Svorky pro ohebné pasy L (mm) 20 l (mm) 12 e (mm) 6 Dotahovací moment (Nm) 4 V-svorka pro neupravené Cu/Al kabely Svorka pro ohebné pasy 59

62 Instalace a připojení Fupact ISFL160 Připojení a doplňky pro připojení (pokračování) Přímé připojení na přípojnice 100 mm Adaptér pro přímé připojení na přípojnice 185 mm 60

63 Adaptér pro přímé připojení na přípojnice 185 mm pro dva odpínače ISFL160 Adaptér pro závěsné připojení na přípojnice 60 mm 61
